第三章行为级建模-语句篇

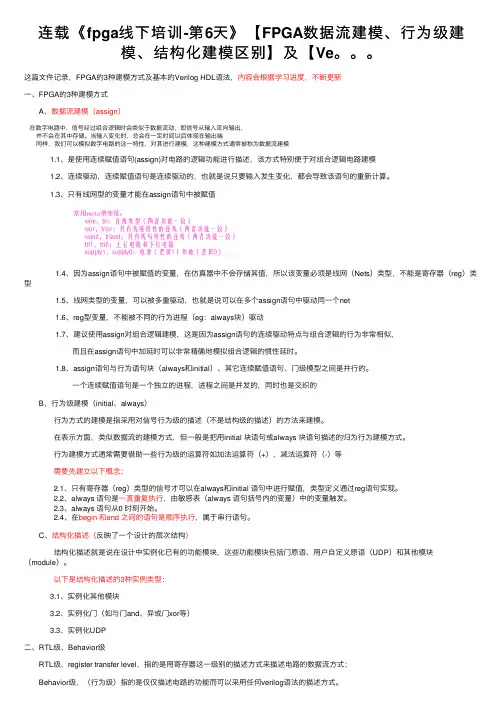

连载《fpga线下培训-第6天》【FPGA数据流建模、⾏为级建模、结构化建模区别】及【Ve。

这篇⽂件记录，FPGA的3种建模⽅式及基本的Verilog HDL语法，内容会根据学习进度，不断更新⼀、FPGA的3种建模⽅式 A、数据流建模（assign）在数字电路中，信号经过组合逻辑时会类似于数据流动，即信号从输⼊流向输出， 并不会在其中存储。

当输⼊变化时，总会在⼀定时间以后体现在输出端 同样，我们可以模拟数字电路的这⼀特性，对其进⾏建模，这种建模⽅式通常被称为数据流建模 1.1、是使⽤连续赋值语句(assign)对电路的逻辑功能进⾏描述，该⽅式特别便于对组合逻辑电路建模 1.2、连续驱动，连续赋值语句是连续驱动的，也就是说只要输⼊发⽣变化，都会导致该语句的重新计算。

　 1.3、只有线⽹型的变量才能在assign语句中被赋值 1.4、因为assign语句中被赋值的变量，在仿真器中不会存储其值，所以该变量必须是线⽹（Nets）类型，不能是寄存器（reg）类型 1.5、线⽹类型的变量，可以被多重驱动，也就是说可以在多个assign语句中驱动同⼀个net 1.6、reg型变量，不能被不同的⾏为进程（eg：always块）驱动 1.7、建议使⽤assign对组合逻辑建模，这是因为assign语句的连续驱动特点与组合逻辑的⾏为⾮常相似， ⽽且在assign语句中加延时可以⾮常精确地模拟组合逻辑的惯性延时。

1.8、assign语句与⾏为语句块（always和initial）、其它连续赋值语句、门级模型之间是并⾏的。

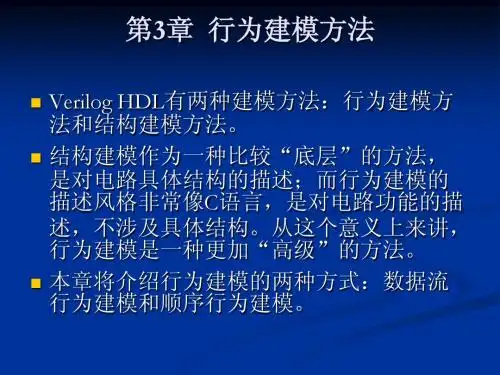

⼀个连续赋值语句是⼀个独⽴的进程，进程之间是并发的，同时也是交织的 B、⾏为级建模（initial、always）　 ⾏为⽅式的建模是指采⽤对信号⾏为级的描述（不是结构级的描述）的⽅法来建模。

在表⽰⽅⾯，类似数据流的建模⽅式，但⼀般是把⽤initial 块语句或always 块语句描述的归为⾏为建模⽅式。

行为级建模和结构化建模解读一、行为级建模行为级建模是一种系统建模方法，它主要关注系统的动态行为和交互。

这种建模方法特别适合于模拟和分析实时、嵌入式系统。

行为级建模具有以下几个主要特点：1. **重点在动态行为**：行为级模型的主要目标是捕获系统的动态行为，例如系统的响应时间和性能等。

这使得它成为对实时和嵌入式系统进行模拟和性能分析的理想选择。

2. **关注交互**：行为级建模强调系统各部分之间的交互，以及这些交互如何影响系统的整体行为。

这种交互可以包括硬件与硬件、硬件与软件、软件与软件之间的交互。

3. **抽象层次高**：虽然行为级模型详细描述了系统的动态行为，但它通常在一个相对高的抽象层次上工作，以便更有效地理解和分析系统。

这意味着模型可能会忽略一些细节，以简化模型并突出主要的行为特性。

4. **支持多种分析**：由于行为级模型关注动态行为，它可以支持多种分析，如性能分析、可靠性分析、控制系统分析和能源消耗分析等。

二、结构化建模结构化建模是一种更传统的系统建模方法，其重点是系统结构和组成部分之间的关系。

结构化建模主要基于自上而下的设计原则，将系统分解为更小的、更易于管理的部分。

以下是结构化建模的一些关键特点：1. **关注系统结构**：结构化模型强调系统的组成和各部分之间的关系。

这有助于更好地理解系统的整体结构和功能。

2. **分解和模块化**：结构化建模通常将系统分解为多个模块或组件，每个模块执行特定的功能。

这有助于简化设计和分析过程。

3. **顺序和流程**：在这种方法中，通常强调模块之间的顺序和流程关系，而不是并行或并发关系。

4. **强调因果关系**：结构化模型强调事件之间的因果关系，而不是实时交互或并发行为。

5. **易于理解和分析**：由于结构化模型通常更简单、更直观，因此更容易理解和分析。

这对于初步的系统设计阶段尤其有用。

总结：行为级建模和结构化建模是两种不同的系统建模方法，各有其优点和适用场景。

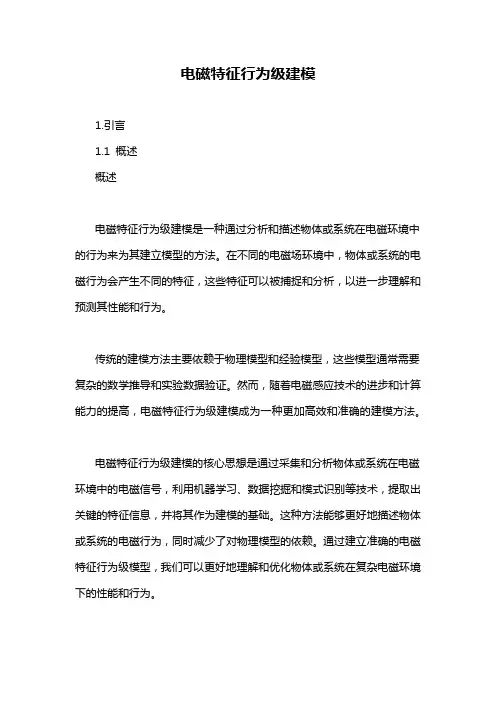

电磁特征行为级建模1.引言1.1 概述概述电磁特征行为级建模是一种通过分析和描述物体或系统在电磁环境中的行为来为其建立模型的方法。

在不同的电磁场环境中，物体或系统的电磁行为会产生不同的特征，这些特征可以被捕捉和分析，以进一步理解和预测其性能和行为。

传统的建模方法主要依赖于物理模型和经验模型，这些模型通常需要复杂的数学推导和实验数据验证。

然而，随着电磁感应技术的进步和计算能力的提高，电磁特征行为级建模成为一种更加高效和准确的建模方法。

电磁特征行为级建模的核心思想是通过采集和分析物体或系统在电磁环境中的电磁信号，利用机器学习、数据挖掘和模式识别等技术，提取出关键的特征信息，并将其作为建模的基础。

这种方法能够更好地描述物体或系统的电磁行为，同时减少了对物理模型的依赖。

通过建立准确的电磁特征行为级模型，我们可以更好地理解和优化物体或系统在复杂电磁环境下的性能和行为。

本文将首先介绍电磁特征行为的概念和特点，包括电磁信号的产生、传播和感应机制等。

接着，将详细介绍电磁特征行为级建模的方法和技术，包括特征提取、模型训练和评估等方面。

最后，对电磁特征行为级建模的应用前景进行展望，并提出未来的研究方向和挑战。

通过对电磁特征行为级建模的研究和应用，我们可以更好地理解和掌握物体或系统在电磁环境中的行为规律，为电磁感应和应用提供更准确和可靠的模型基础。

这将有助于推动电磁技术在各个领域的应用和发展，提高系统的性能和可靠性。

1.2文章结构文章结构部分的内容应该包括以下内容：在该部分，我们将对本篇文章的结构进行介绍。

本文共分为三个主要部分：引言、正文和结论。

引言部分将首先对电磁特征行为级建模的概念进行概述，说明其在相关领域中的重要性和应用。

接着我们将介绍文章的结构，包括各个章节的内容和顺序。

最后，我们将明确阐述本文的目的，指明我们所探讨的问题和研究的目标。

正文部分将详细介绍电磁特征行为的概念和相关知识。

我们将探讨电磁特征行为的定义、特点和发展趋势，并提供一些实际的案例和应用。

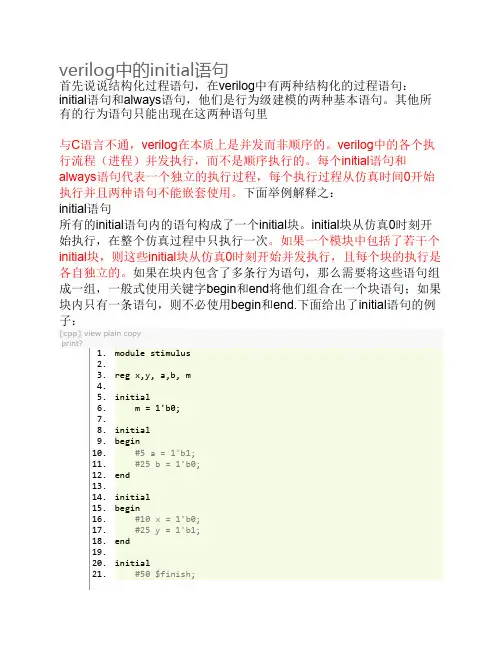

verilog中的initial语句首先说说结构化过程语句，在verilog中有两种结构化的过程语句：initial语句和always语句，他们是行为级建模的两种基本语句。
