三莹电解电容规格书

电容品牌汇总1.什么叫电容？电容的工作原理及其作用有哪些？所谓电容，就是容放和释放电荷的电子元器件。

电容的基本原理是充电放电，有整流，振荡等其他作用。

2，电容品牌有哪些？电容品牌按系列分日系，台系，国产电容。

下面为各系品牌电容汇总。

日系电容品牌有：Nichicon，Rubycon、KZG、Sanyo、Panasonic、Nippon Chemi-Con、Fujitsu。

Nichicon(蓝宝石)防爆纹：十字形；识别颜色：黑色，金黄色；识别字母：nichiconNichicon,音译为尼吉康，与RUBYCON、KZG、SANYO是全球一线电容品牌的代表.在固体铝电解电容方面具有全球一流水平, 并收购panasonic钽电容。

其主要电容按级别由高到低分为HZ，HN，HM，HD，HV ,HE系列。

HZ系列是目前所有电容级别最高的。

名副其实的电解电容之王。

HN系列是仅次于HZ系列的电容，性能参数非常不错，与其他品牌的顶级电容性能相当。

高端主板上也不是很常见，有点像Rubycon MCZ电容，非常稀有。

下图为HN电容。

HM 系列与Rubycon MBZ系列电容性能相当。

中高端主板上很常见。

技嘉的主板上比较多地使用该电容与SANYO的WG和WX系列电容相搭配。

下图为HM电容。

HD系列电容在以前非常流行，随着HM的普及己被取而代之。

在以前P3和早期的P4时代的主板上可以看到。

下图为HD电容。

HE系列电容。

HV系列电容的定位在HM和HE系列之间，性能参数与HD系列差不多。

下图为HV电容。

Sanyo防爆纹：字母K字形；识别颜色：绿色，识别字母：SanyoSANYO OSCON SVP电容，高端固态电容，一般只会出现在中高端的主板上或是显卡上。

极少数高端板卡会采用全部SANYO OSCON SVP 电容的阵容。

价格非常高。

这是目前板卡上质量最好的电容之一。

下图为OSCON SVP电容。

SANYO OSCON TCNQ电容，性能非常出色的固态电容，蓝色的外壳，通常是出现在中高端显卡上。

Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。

如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。

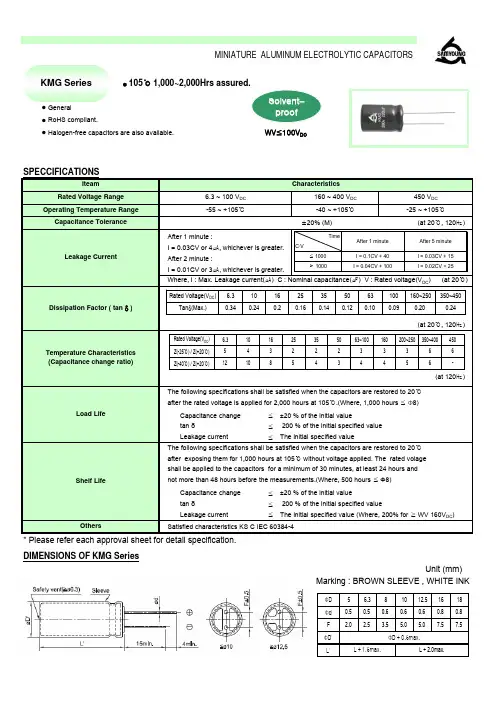

WIDE TEMPERATURE寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。

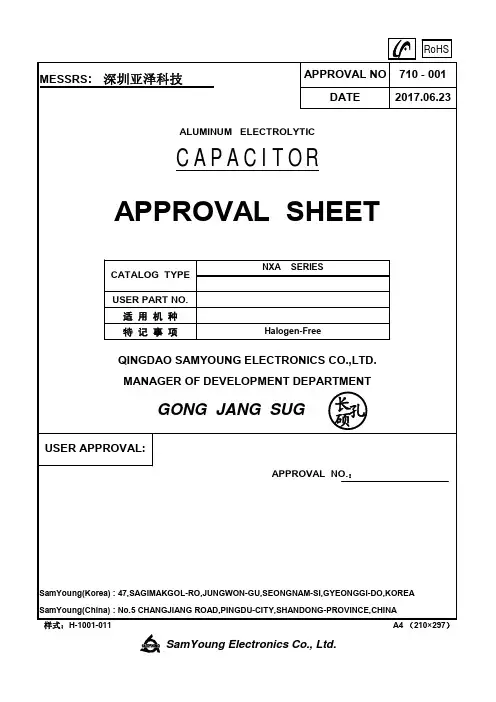

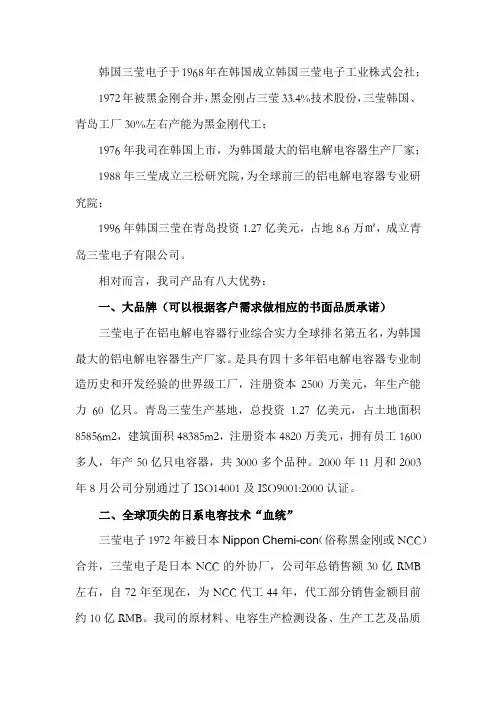

韩国三莹电子于1968年在韩国成立韩国三莹电子工业株式会社；1972年被黑金刚合并，黑金刚占三莹33.4%技术股份，三莹韩国、青岛工厂30%左右产能为黑金刚代工；1976年我司在韩国上市，为韩国最大的铝电解电容器生产厂家；1988年三莹成立三松研究院，为全球前三的铝电解电容器专业研究院；1996年韩国三莹在青岛投资1.27亿美元，占地8.6万㎡，成立青岛三莹电子有限公司。

相对而言，我司产品有八大优势：一、大品牌（可以根据客户需求做相应的书面品质承诺）三莹电子在铝电解电容器行业综合实力全球排名第五名，为韩国最大的铝电解电容器生产厂家。

是具有四十多年铝电解电容器专业制造历史和开发经验的世界级工厂，注册资本2500万美元，年生产能力60亿只。

青岛三莹生产基地，总投资 1.27亿美元，占土地面积85856m2，建筑面积48385m2，注册资本4820万美元，拥有员工1600多人，年产50亿只电容器，共3000多个品种。

2000年11月和2003年8月公司分别通过了ISO14001及ISO9001:2000认证。

二、全球顶尖的日系电容技术“血统”三莹电子1972年被日本Nippon Chemi-con（俗称黑金刚或NCC）合并，三莹电子是日本NCC的外协厂，公司年总销售额30亿RMB 左右，自72年至现在，为NCC代工44年，代工部分销售金额目前约10亿RMB。

我司的原材料、电容生产检测设备、生产工艺及品质控制标准都与日本NCC完全同步。

我司产品多、规格全、产品性能可靠、品质优良。

例如，目前世界上最先进的电焊机专用电容在全球只有黑金刚与我司能提供产品，因为黑金刚与三莹各出资50%的铝箔厂的特种铝箔是不对外销售的。

三、真正的“水系”电解，超低阻抗全球只有黑金刚、红宝石和我司三家企业能够生产出名副其实的“水系”电解电容。

在LED驱动电源、开关电源、UPS电源、逆变器行业，都比较关注阻抗参数，我司产品的阻抗参数超过了红宝石，是业内公认的低阻抗电容。

Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。

如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。

WIDE TEMPERATURE 寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。

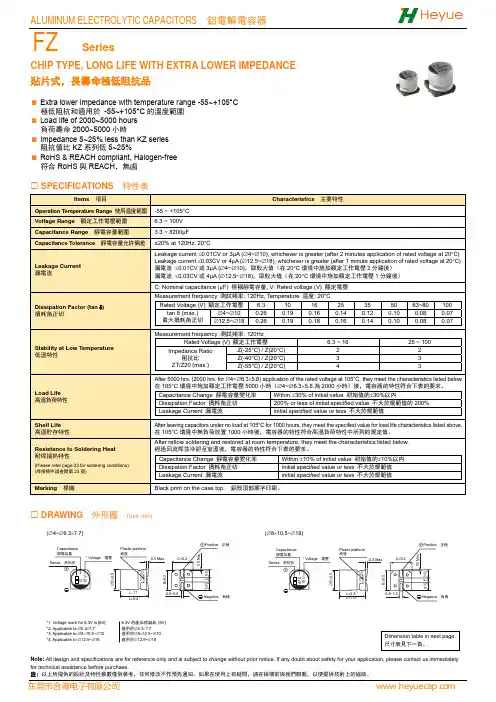

CHIP TYPE, LONG LIFE WITH EXTRA LOWER IMPEDANCE貼片式，長壽命極低阻抗品Extra lower impedance with temperature range -55~+105°C 極低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 2000~5000 hours 負荷壽命2000~5000小時Impedance 5~25% less than KZ series 阻抗值比KZ 系列低5~25%RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 100V Capacitance Range 靜電容量範圍 3.3 ~ 8200μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅18), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅18)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50 63~80100tan δ (max.) 最大損耗角正切 ∅4~∅100.26 0.19 0.16 0.14 0.12 0.10 0.08 0.07 ∅12.5~∅180.26 0.19 0.18 0.16 0.14 0.10 0.08 0.07 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓6.3 ~ 1625 ~ 100Impedance Ratio阻抗比 ZT/Z20 (max.) Z(-25°C) / Z(20°C) 2 2 Z(-40°C) / Z(20°C) 3 3 Z(-55°C) / Z(20°C)43Load Life 高溫負荷特性After 5000 hrs. (2000 hrs. for ∅4~∅6.3×5.8) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓5000小時（∅4~∅6.3×5.8為2000小時）後，電容器的特性符合下表的要求。

产品规格书产品名称: 超级电容器产品型号: WTC5V51F5Z-0720C变更履历表版本修订人变更内容变更日期R21.1 任倩倩1、增加了最大峰值电流(1s) 2021.09.24目录质量声明 (4)1. 适用范围 (5)2. 标准测试条件 (5)3. 一般特性 (5)4. 包装方式 (5)5. 环境性能指标 (6)6. 产品尺寸及外形 (6)7. 命名规则 (7)8. 测试方法 (7)9. 注意事项和使用指导 (9)10. 免责声明 (11)质量声明正确的使用和维护保养才能确保您的电容(或电容系统)长期可靠稳定地运行。

⚫收到产品后，请检查包装是否完好，若包装破损，可能导致产品损坏。

若有损坏，请于五个工作日内联系我司售后或销售人员。

⚫凡不按本说明书规定进行使用或维护保养者，视同放弃保修权利，上海闻亭实业有限公司及其服务站有权不再予以保修，对由此而产生的一切损失也不予以赔偿，但可以根据情况提供相应的有偿服务。

⚫贵司在收到产品及产品说明书后，请于7日内回复。

7日内未回复，我司将视客户承认此产品及产品说明书符合贵司要求。

公司信息地址：上海市黄浦区广西北路528号电话：+86-021-********邮编：200001邮箱：******************网址：1. 适用范围本产品规格书描述了上海闻亭实业有限公司（以下简称闻亭信息）生产的圆柱式超级电容器的产品性能指标。

2. 标准测试条件一般情况下，在标准大气压下，温度15~35 o C，相对湿度在25%~75%条件下进行测试；测试前样品应该在测试温度下放置12 h以上，本规格书的测试条件为标准大气压，温度为25±2 o C，相对湿度为60±15%。

3. 一般特性测试项目规格/条件1 型号WTC5V51F5Z-0720C2 额定容量 1.5 F3 容量偏差-20 % ~ + 80 %4 工作电压 5.5V5 浪涌电压 6.0 V6 标称内阻交流阻抗20 Ω直流阻抗30 Ω7 产品重量8.5±0.05g8 最大峰值电流(1 s) 90mA9 漏电流(24 h) ≤0.02mA10 工作温度-40 ~ 70 o C11 储存温度-40 ~ 85 o C12 循环寿命25ºC，额定电压到半额定电压间循环充放电50万次，|∆C/C|≤30%，ESR≤4倍初始值(25ºC)4. 包装方式产品型号包装数量（只）包装箱尺寸（L×W×H, mm）整箱重量（Kg）每外箱每吸塑盘每内箱每外箱每吸塑盘每内箱WTC5V51F5Z-0720C80 400 1600 331×228×117 485×355×265 16±15. 环境性能指标项目规格/条件1 温度特性+70 o C时|∆C/C|≤30 %，ESR≤规定值（25 o C）-25 o C时|∆C/C|≤50 %，ESR≤4倍初始值（25 o C）2 高温负荷特性+70 o C ± 2加额定电压，1000h后，|∆C/C|≤30%，ESR≤4倍规定值。

贴片产品各部位示意图
各规格部位尺寸：
部位代码
4*5.4 5*5.4 6.3*5.4 6.3*7.7 8*10.2 4*5.4A 1.8 2.1 2.4 2.5 2.9 3.2 B 4.3 5.3 6.6 6.6 8.3 10.3 C 4.3 5.3 6.6 6.6 8.3 10.3 E 1.0 1.3 2.2 2.2 3.1 4.5 L 5.4 5.4 5.4 7.7 10.2 10.2 H 0.5—0.8 0.8~1.2 0.8~1.2
Rated ripple current(mA.85℃.120HZ )
纹波电流频率补偿系数
频率
50HZ 120HZ 300HZ 1KHZ
10KHZ 容量范围 0.1—47UF 0.80 1.00 1.20 1.30 1.50
100—1500UF 0.80 1.00 1.10 1.15
1.20
本公司是专业生产.开发和销售SYK 品牌的贴片全系列铝电解电容器的高科技企业，以上是我公司生
产的SYB 系列85℃.,2000H 的产品，以上各种数据会因为规格系列尺寸不同而有所差距，本公司还有SYK,SYZ,SYS,SYC 等各系列产品，同时还可以按照客户的要求设计和生产不同规格和尺寸产品，可月生产不同规格尺寸的贴片电容器2000万只，本公司的产品所用主要原材料都是采购日本.韩国知名铝电解电容器原材料生产商，生产所用机械设备都是目前国际上最先进的机器，保证各品质数据和质量不低于国内同行业生产的产品，保证所有销售产品都是本公司生产工厂原厂产品，严格按照环保要求生产，在产品使用周期内的产品，欢迎各工厂和国内外贸易商来本公司洽谈订货。

贴片电解电容的规格→贴片电解电容详细规格书选贴片电容就在东莞荣誉电子。

铝电解电容器的工作介质为通过阳极氧化的方式在铝箔表面生成一层极薄的三氧化二铝（Al2O3），此氧化物介质层和电容器的阳极结合成一个完整的体系，两者相互依存，不能彼此独立；我们通常所说的电容器，其电极和电介质是彼此独立的。

电解电容器的阳极铝箔、阴极铝箔通常均为腐蚀铝箔，实际的表面积远远大于其表观表面积，这也是铝质电解电容器通常具有大的电容量的一个原因。

由于采用具有众多微细蚀孔的铝箔，通常需用液态电解质才能更有效地利用其实际电极面积。

贴片电解电容技术：1 影响大型铝电解电容器耐纹波电流能力的因素通常情况下纹波电流Ir为Ir=(1)式中：α为散热系数；Δt为电容芯包温度与环境温度差（温升）；A为电容外表面积。

从式（1）中可知，纹波电流Ir与和成正比。

散热系数α，它包括幅射散热和对流散热，它不仅与产品表面的温度差、直径大小、直立或横卧有关，而且与芯包结构、电容器内的导热情况、热流方向、芯包固定方式等密切相关。

由铝电解电容器等效电路可知tanδ=ωCR(2)式中：R为等效串联电阻，它由三部分所组成，即R=R1＋R2＋R3（3）式中：R1是氧化膜介质损耗所代表的等效串联电阻；R3是极板、导电层的欧姆电阻以及其间的接触电阻；R2是电解质所代表的等效串联电阻，即R2=φ·ρ·d/2s(4)式中：φ为电解纸的渗透系数；ρ为工作电解液的电阻率（Ω·cm)；d为电解纸的厚度（cm）；s为阳极箔的外观几何尺寸（cm2）。

由以上分析可知，选用氧化膜介质损耗小的铝箔，选择渗透系数小、厚度薄的电解纸，降低工作电解液的电阻率和粘度，改进产品结构等都可明显降低产品的tanδ。

通过降低tanδ，增大产品的散热系数，都可提高产品耐纹波电流的能力，从而保证产品达到寿命长等要求。

2 变频器对大型铝电解电容器的技术要求变频器的简单工作原理图如图1所示。

铝电解电容器规格承认书品名: 铝电解电容器规格: 470UF/6.3V5ALUMINUM ELECTROLYTIC CAPACITORS SPECIFICATION FOR APPOV AL铝电解电容器规格承认书表1：承认项目Type DimensionsTABLE1 RATING&CHARACTERISTIC.CHONG 产品系列表CHONG■NOTE:以上所提供的设计及特性参数谨供参考作用,任何修改不作预先通知.如果在使用上有疑问,请在采购前与我们联络, 以便提供技术上的协助!LEAD FREE TYPE REFLOW SOLDERING CONDITION无 铅 焊 料 产 品 的 回 流 焊 条 件● Recommended Conditions for Reflow Soldering 无铅焊料产品遵循的回流焊条件 （1） Preheat shall be made at 100℃~200℃ and for maximum 180 seconds. 100℃~200℃的预热时间不得超过180秒钟。

（2） Period that temperature at top of capacitor becomes more than 200℃and 230℃shall notexceed t and t1 seconds, respectively.电容器顶部温度高于200℃和230℃的时间，分别不得超过t 和t1所限定的时间。

（3） Temperature at top of capacitor shall not exceed T(℃).在回流焊接时，电容器顶部的最高温度不得超过T （℃）所限定的温度。

● Temperature/Time profile 回流焊温度与时间曲线图● Allowable Range of Peak Temperature 不同壳号的焊接温度及时间● Recommended Land Size 各种壳号的安装尺寸(m m)ALUMINUM ELECTROLYTIC CAPACITORS 'LIFE关于铝电解电容器的寿命T e m p e r a t u r e a t C a p a c i t o r s t o p (℃)Peak temperatureTime (second)Preheat 180sec Maxt sec Maxt1 sec MaxThe life of non-solid aluminum electrolytic capacitors is mainly dependent on environmental conditions (e.g. ambient temperature, humidity etc.) and electrical factors(e.g. operating voltage, ripple current etc.).Generally, the wear-out mechanism of non-solid aluminum electrolytic capacitors is based on evaporation of electrolyte through the rubber seal. Consequently, the factor of temperature (ambient temperature and internal heating due to ripple current) is the most critical to electrolytic capacitor life. The effect of voltage on capacitor life is negligible, especially for low voltage electrolytic capacitors. The lifetime of non-solid aluminum electrolytic capacitors can be expressed as following equations:非固体铝电解电容器的寿命主要依赖于使用环境条件(如环境温度,湿度等)和电负荷情况(如工作电压,纹波电流等)。
