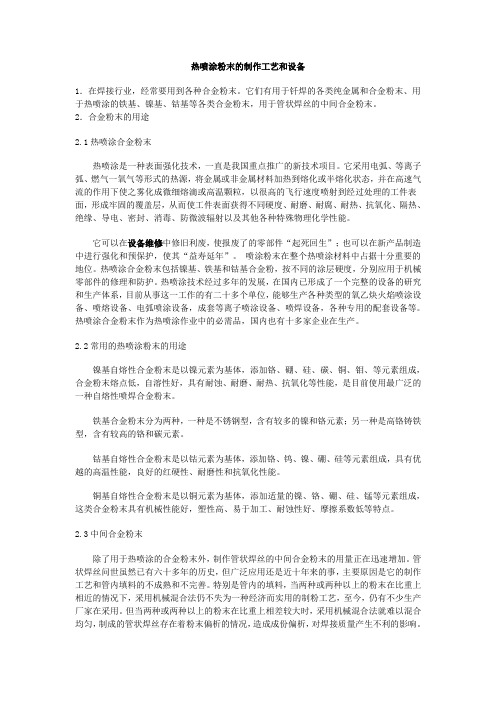

热喷涂粉末的制作工艺和设备
1．在焊接行业，经常要用到各种合金粉末。它们有用于钎焊的各类纯金属和合金粉末、用于热喷涂的铁基、镍基、钴基等各类合金粉末，用于管状焊丝的中间合金粉末。
2．合金粉末的用途
2.1热喷涂合金粉末
热喷涂是一种表面强化技术，一直是我国重点推广的新技术项目。它采用电弧、等离子弧、燃气一氧气等形式的热源，将金属或非金属材料加热到熔化或半熔化状态，并在高速气流的作用下使之雾化成微细熔滴或高温颗粒，以很高的飞行速度喷射到经过处理的工件表面，形成牢固的覆盖层，从而使工件表面获得不同硬度、耐磨、耐腐、耐热、抗氧化、隔热、绝缘、导电、密封、消毒、防微波辐射以及其他各种特殊物理化学性能。
它可以在设备维修中修旧利废，使报废了的零部件“起死回生”；也可以在新产品制造中进行强化和预保护，使其“益寿延年”。喷涂粉末在整个热喷涂材料中占据十分重要的地位。热喷涂合金粉末包括镍基、铁基和钴基合金粉，按不同的涂层硬度，分别应用于机械零部件的修理和防护。热喷涂技术经过多年的发展，在国内已形成了一个完整的设备的研究和生产体系，目前从事这一工作的有二十多个单位，能够生产各种类型的氧乙炔火焰喷涂设备、喷熔设备、电弧喷涂设备，成套等离子喷涂设备、喷焊设备，各种专用的配套设备等。热喷涂合金粉末作为热喷涂作业中的必需品，国内也有十多家企业在生产。
2.2常用的热喷涂粉末的用途
镍基自熔性合金粉末是以镍元素为基体，添加铬、硼、硅、碳、铜、钼、等元素组成，合金粉末熔点低，自溶性好，具有耐蚀、耐磨、耐热、抗氧化等性能，是目前使用最广泛的一种自熔性喷焊合金粉末。
铁基合金粉末分为两种，一种是不锈钢型，含有较多的镍和铬元素；另一种是高铬铸铁型，含有较高的铬和碳元素。
钴基自熔性合金粉末是以钴元素为基体，添加铬、钨、镍、硼、硅等元素组成，具有优越的高温性能，良好的红硬性、耐磨性和抗氧化性能。
铜基自熔性合金粉末是以铜元素为基体，添加适量的镍、铬、硼、硅、锰等元素组成，这类合金粉末具有机械性能好，塑性高、易于加工、耐蚀性好、摩擦系数低等特点。
2.3中间合金粉末
除了用于热喷涂的合金粉末外，制作管状焊丝的中间合金粉末的用量正在迅速增加。管状焊丝问世虽然已有六十多年的历史，但广泛应用还是近十年来的事，主要原因是它的制作工艺和管内填料的不成熟和不完善。特别是管内的填料，当两种或两种以上的粉末在比重上相近的情况下，采用机械混合法仍不失为一种经济而实用的制粉工艺，至今，仍有不少生产厂家在采用。但当两种或两种以上的粉末在比重上相差较大时，采用机械混合法就难以混合均匀，制成的管状焊丝存在着粉末偏析的情况，造成成份偏析，对焊接质量产生不利的影响。
为克服这一问题，有人专门做了试验，选用了机械混合的金属粉和水雾化制造的合金粉两种填充粉末，制作成管状焊丝，进行焊接性能试验。试验结果表明，采用填充雾化合金粉末的管状焊丝，质量可靠，操作容易，堆焊层成份均匀，含氢量低，抗气孔能力强。所以，采用中间合金不失为一个好的解决管状焊丝粉末偏析的办法，国内已有厂家采用了这一工艺。
管状焊丝很可能是今后发展的主要焊材，目前我国刚起步，无论质量、品种、数量与国外相比，均有较大差距。管状焊丝可以利用碳钢带制成较高合金成分的药芯焊丝,如耐热钢、低温钢、耐候钢、不锈钢、管线用的专用药芯焊丝。这一点比起实芯焊丝和焊条来讲有更大的优越性。
3．雾化法制作合金粉末的工艺
3.1制粉原理
除电弧和线材火焰喷涂外，其它所有喷涂工艺都是以粉末为喷涂材料的。粉末材料包罗万象、适应性强、工艺可靠，能提供各种涂层功能，在高技术领域中应用很广，这些特点是其它形式的材料无法比拟的。经过多年的发展与创新，对各种化学组成的材料都建立了相当完善的制粉方法：其中金属、合金、自熔合金通常采用雾化法，即水雾化——水冷，气雾化——气冷和气雾化一水冷三种方式。雾化工艺自六十年代初问世以来，给热喷涂材料开创了新局面，用于热喷涂的合金粉末，粉末的松装密度、流动性、熔点、硬度、热膨胀系数、氧含量等性能，对涂层的性能的影响是相当重要的，为了制得所需的合金粉末，工业上主要采用的是气雾化法和水雾化法，两种方法的主要区别在于所采用的雾化介质不同，其制粉的原理是一样的。
雾化合金制粉的工艺过程大致如下：
配料→熔炼→除渣→脱氧→雾化→粉末收集→干燥→筛分→成份检测→包装入库
雾化法制作合金粉末，属于物理方法制粉。它是将来自气瓶的高压气体作为气刀或将来自高压水泵的高压水作为水刀，对熔化后，经漏嘴约束后成一细流的熔融金属液流进行切割，雾化成极微小的金属液滴，最后凝固成合金粉末。
3.2生产过程
在生产中，首先，按配方准备好制作金属粉末的原材料，启动中频，按熔炼工艺的要求，放入金属开始溶炼，一般容易氧化的金属在熔化的后期放入。当本炉的金属全部在炉内熔化后，进行造渣，去除金属液中的杂质，然后进行脱氧。在此同时，启动高压水泵，（对于气雾化，则是打开气阀。）使雾化系统处于待命状态。操作人员各就各位，作好雾化前的准备工作。准备好以后，开始进行金属粉末的雾化，此时雾化现场噪声很大，对于采用五十到六十公斤炉子的，正常的雾化时间在五分钟左右。如果炉子的容量大，雾化的时间就长，有的长达半小时以上，这就会造成炉内的金属液前后的温度相差较大，为了保温，还得不断对炉内的金属加热，长时间处于液态下的金属，会不停地氧化，随着金属元素的烧损，其化学成份也会发生变化，结果，生产出的金属粉末，出现色差，总的含氧量增大，有时成份也会发生偏离。所以，为了减少金属液的氧化，金属熔炉采用五十到六十公斤的比较好。
凝固后的金属粉末，在高温时还是相当容易氧化的，所以须在无氧或低氧的环境下让其冷却到室温，才能减少粉末的含氧量。如果是采用水雾化法制作的金属粉末，还得进行干燥处理。在干燥时，须根据金属粉末对氧的敏感性，采用不同的烘干方法。容易氧化的金属粉末，要采用真空干燥方法。干燥后的金属粉末，先取样进行化学成份的化验，如果合格，再按用户的要求进行筛分，包装入库。对于同种的金属粉末，筛下物可作为回炉粉回收利用。
4．雾化法制作合金粉末的设备
制作热喷涂的合金属粉末的设备，可以有各种组合，以年产一百吨到二百吨的合金粉末制作系统为例，其设备投资额在三十万左右，主要要用到以下这些设备：
中频电源及熔炼炉，这是熔化金属的主要设备，要求设备的耗电量低，熔化效率高，维修保养方便。这是标准设备，各地都有厂家生产。辅助的工具有筑炉的工具，熔炼时用的铁棒、石墨棒、测温仪、将大块金属切开的剪板机、气割机等。
雾化装置，它包括金属液漏斗、中间漏包、雾化器（又称喷嘴）、筒体、操作平台、管路系统、高压水泵、离心水泵、水池、对于气雾化，不需要高压水泵、离心水泵、水池，但需要配备气瓶组，及相应的阀和表。这是雾化制粉的核心设备，因为都是非标准设备，所以都是自行设计制造，其中的关键部分是雾化器，它对该套设备的生产效率有很大的影响。
干燥装置，主要有远红外加热炉、真空烘干炉、烘粉盘、粉耙、勺子、漏斗、小车、盛粉桶等。
包装设备：主要有筛分机、磅称、打包机、混粉机、瓶装氮气、（用于容易氧化的金属粉末的保护，一般是在放有容易氧化的金属粉末的桶中，充入氮气后密封，这样可以在一定时间内防止桶中的金属氧化）手推车等。
检测设备：成套的标准筛，用于粉末粒度的检测；放大三十倍的显微镜；金相显微镜；硬度计；天平；粉末化学成份的检测一般是外送当地的商检局检测，一是成份测得准，二是权威，可信度高。
采用气雾化时，受瓶装氮气压力的限制，通常可采用的雾化压力在八到十个大气压。采用水雾化时，常用的雾化压力有一百个大气压到三百个大气压，为了生产三百目以上的细粉，也有采用五百个大气压的雾化压力的。最近，为了能生产出细度在一千目以上的超细合金粉末，国内已有厂家兴建了雾化压力在一千个大气压的超高压水雾化装置。
5．水雾化与气雾化合金粉末性能及成本的比较
5.1粉末形状
水雾化与气雾化制作合金粉末的方法，虽然制粉的原理相同，但制得的粉末的物理性能相差还是很大的，特别是形状。由于气体的热容量要比水小，所以采用气雾化时，合金受到的激冷度低，受到雾化介质冲击时，雾化成细小液滴的合金液不会马上凝固，这给了合金液滴在下落过程中收缩成球的时间，所以容易获得球形合金粉末。水雾化时情形正好相反，由于水对雾化成细小合金液滴的激冷作用，几乎是在一瞬间，就凝固成了合金粉末，这使得那
