兰德华巡检管理系统指纹中文机说明书
- 格式:doc
- 大小:843.50 KB
- 文档页数:13
巡检管理系统单机版VerA1.0+操,单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101USBtoUARTBridgeController(COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置检器清空(把巡检器和电脑传输一次即可)把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,以根据需要进行填写,也可以不填。
况进行打印。
也可以以EXCEL2.检器清空(把巡检器和电脑传输一次即可)把巡检器和电脑连接好,选择"资源设置->按顺序填写每个地点对应的名称。
修改完毕退出即可。
也,然后将事>事件设只需在对应的编号后写上对应的事件名称即可,以便识别。
点击"资源设置->棒号设置"。
5021为该棒系统设置:在第一次进入软件后,应首先对系统进行设置。
选择相应的串口号。
(只有管理员身份才可以设置该功能,所设置的串口号只是该机器的串口号,并不是所有机器都一样)点击读取出厂信息按钮即可读取巡检器内的相关信息。

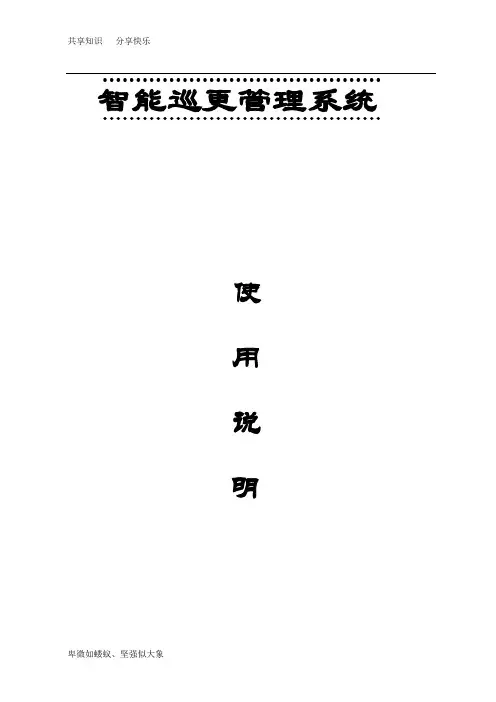

智能巡更管理系统使用说明目录一、系统组成二、产品功能特点:三、设备安装四、操作步骤:五、软件使用说明六、注意事项与系统维护七、常见故障处理八、包装、运输及贮存九、客户服务和技术支持承诺一、硬件系统组成巡查管理系统主要由以下几部分组成:巡更棒、智能巡更软件、数据线、巡更点、人员钮二、产品功能特点:●巡更棒巡检人员用来采集地点钮、人员钮、可以设定按时间巡逻。
●地点钮安装在需要巡检的地点或设备上,代表巡检的地点位置名称。
具有防水、防晒功能。
可安装室内和室外,无须供电,安装方便;中间有一个孔,可以用螺丝固定在墙上。
●人员钮巡检员人手一个,代表巡检员身份,便于区别不同巡检员的巡检数据。
每个巡检员各配带1个人员钮,出去巡更前,先用巡更棒读自己的人员钮,再出去巡更,之后的巡更记录有自己的名字。
●数据线巡更棒连接计算机的通讯下载数据USB数据线。
三、设备安装1、如何安装地点钮●圆形地点钮的安装:圆形地点钮中间有一个孔,可用螺丝再用螺丝固定在物体表面。
●管状地点钮的安装:管状地点钮要用10厘的冲击钻在墙上打一个孔,再把钮放进去,表面盖一个标识牌。
地点钮不宜埋得太深,应尽量靠近物体表面,保证巡检机能感应到地点钮。
2、如何使用巡更棒●L-3000EF-1【无屏无显示】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯●L-3000EF-2【有屏无按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号、时间。
●L-3000EF-3【有屏有按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,按中间按键1下开机显示时间,接着按中间按键显示【】读钮巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号。
注意:为最大限度的省电,一分钟内一个钮只会读一次,但如果一分钟内读A钮后又读B钮,则又可以再读A钮。
●产品参数:四、管理软件安装L-A1.0软件使用说明为了能够使您尽享本系统操作的方便快捷,请您详细阅读本说明:一、系统安装:(一)软件安装:打开您的电脑,将本系统光盘放入光驱,打开我的电脑,打开光盘。
巡检管理系统专业版B1.0说明书目录一、软件功能特性 (3)二、软件使用说明 (2)(一)基本使用流程 (2)(二)软件登录及退出 (2)1.软件登录 (2)2.系统注销 (2)3.软件退出 (3)(三)基础设置 (3)1.地点设置 (3)2.人员设置 (4)3.事件设置 (5)4.棒号设置 (6)(四)地图设置 (7)(五)采集数据 (8)1.巡检记录 (8)2.人员钮 (8)3.地点钮 (8)4.事件钮 (8)5.棒号 (9)(六)数据查询 (9)1.删除一条、删除全部 (10)2.地图演示 (10)3.图形分析 (10)(七)计划设置 (12)(八)计划考核 (13)(九)参数设置 (14)1.串口号 (14)2.登录密码 (14)3.删除数据 (14)4.初始化 (14)5.自动备份 (14)(十)数据备份 (15)(十一)数据还原 (15)(十二)退出系统 (16)三、巡检器USB驱动安装 (17)(一)安装驱动 (17)(二)查看虚拟出来的串口号 (19)(三)在软件内设置串口号 (19)一、软件功能特性本系统采用多种先进数据处理技术,大大增强软件整体运行速度,对于普通的单机版软件具有下列优势。
1.绿色版,当软件安装成功之后,若需要重新安装操作系统或者将软件移植到其他电脑,只需要通过移动存储设备,如U盘或者移动硬盘,将整个软件安装后的文件夹拷贝至新的电脑后,即可使用。
2.采用后台处理技术以及窗口停靠功能,闲暇时刻,可以将程序最小化到操作系统的任务栏处,美观实用,也可以将软件拖放到屏幕最上方后,缩小成一个小型图标。
3.数据自动生成功能。
在软件内设置巡逻计划后,操作系统到达新的日期后,软件会自动生成当前日期至上一次最后生成数据的日期之间所有系统数据。
无需人员干预。
4.数据自动分析功能。
巡逻人员巡逻后,将巡检器与电脑正常连接后,将数据在软件内采集后,软件会自动进行巡逻计划的分析考核,领导查阅数据时,可以直接调看巡逻考核的情况,而无需后期长时间的分析等待后再查看相关的巡逻情况。

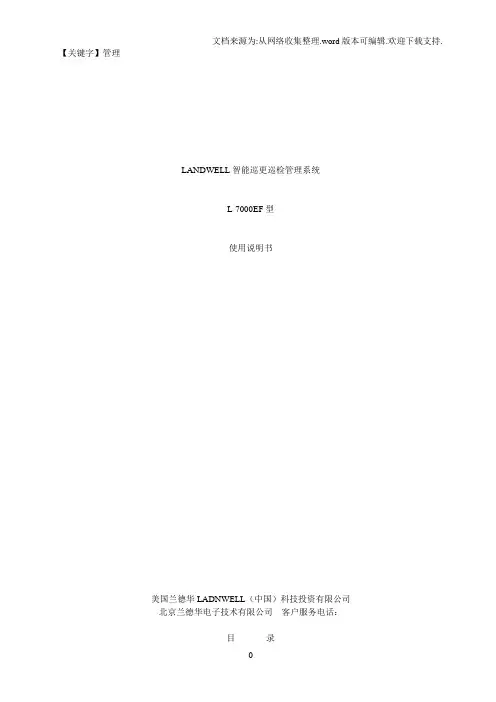

【关键字】管理LANDWELL智能巡更巡检管理系统L-7000EF型使用说明书美国兰德华LADNWELL(中国)科技投资有限公司北京兰德华电子技术有限公司客户服务电话:目录前言 (2)一.系统分类及型号对照 (3)1.1系统分类及组成 (3)1.2 产品型号对照 (3)二.系统组成及技术特点 (4)2.1中文射频系列 (4)----7000EF中文射频型 (4)三.系统软件说明 (5)3.1 软件的运行环境 (5)3.2软件的安装 (5)3.3软件使用说明 (5)3.5系统操作步骤 (16)四.系统硬件安装使用说明.................................................................... (19)4.1系统硬件设备的安装 (19)----7000EF中文射频型 (20)4.3信息钮安装 (25)4.4硬件在软件中的设置 (25)五.系统安装及使用注意事项 (26)六.采集器更换电池注意事项 (26)七.常见故障及解决方案 (26)一、系统分类及型号对照1系统分类及组成.1. 1巡更巡检器:即采集器.巡逻时由巡检员携带, ,按计划设置把信息钮所在的位置,巡更巡检器采集的时间,巡更巡检人员姓名,事件等信息自动记录成一条数据进行分析处理后保存。
再通过传输器把数据导入计算机。
1.2传输线:起到采集器与PC机连接的作用.1.3信息钮(巡检点)-------用于放置在必须巡检的地点或设备上。
1.4软件管理系统-------将有关数据接收分析,并进行处理,提供详尽的巡逻报告,与计划进行对号入座,正确处理巡逻结果数据二、系统组成及技术特点L-7000EF-金属中文射频型L—7000EF(图) 尺寸: 132×53×25mm重量: 200g材料:合金电源: 2节3V 锂锰并联防爆电池组存储量:12200条内存:4M液晶显示:112*64 国家一二级字库液晶背光:5级背光亮度可调显示界面:人性化的图标和汉字菜单及提示操作温度:-20-+50℃功能: L-7000EF是 L-3000EF扩展产品,双锂电池支持,60毫安的工作电流下,无须连接传输器就可用线传输.具有事件,编程和导航的功能.并可直接在巡检器中查看巡检记录.L—7000ET-(图) 尺寸: 1cm重量: 30g操作温度:-20-+50℃功能: L-7000ET-与计算机通过RS232进行串口通讯,起数据通讯作用。
兰德华智能巡更巡检管理系统软件L-2.1.01&3.1.01中文版使用说明美国兰德华landwell(中国)科技投资有限公司北京市兰德华电子技术开发有限公司前言在当今竞争激烈的社会环境中,各行各业规范化、制度化、科学化、数量化的管理工作成为事业稳定发展的基础;各单位不仅对其设备和工作环境的维护、检测、生产流程管理的要求提高了,而且对工作人员巡逻巡检管理工作到位率的要求也越来越高。
巡逻巡检管理就是各企业规定其工作人员对其所管辖的区域或区域的设备设施、生产流程等工作进行定期的、定点的、及时的监测、检查、维护;包括安保人员在物业管理、宾馆酒店、写字楼、仓库、厂区、医院等场所进行定期的安全巡视巡逻。
现在许多单位的巡逻巡检管理工作仍采用在巡逻巡检点的记录薄上签到、打卡(故障率较高,需耗材)、翻牌等方法;这种做法既难核准时间,又难避免一次预先多签或存侥幸心理不到岗等诸多弊端。
本产品针对各行业安全巡查管理工作中容易出现的漏洞、弊端,采用国际先进无源技术研制成功的,具有国际先进水平的“智能电子巡逻巡检系统”。
该系统可以显著地提高巡逻巡检工作的质量和安全管理水平,避免因管理漏洞而造成的经济损失和责任不清;同时,也将安全保卫人员及巡检人员的繁重工作以量化的形式体现在大家面前,便于使巡检工作公开公正的进行,使各部门工作便于协调,从而使管理者认识到巡检工作的重要性和繁重。
究竟它是一套什么样的系统,是如何体现它的神奇功能的呢?一套完整的电子巡更巡检系统是由以下四部分组成1、巡检器:即采集器,巡逻时由巡检员携带,按计划设置把信息钮所在的位置、巡更巡检器采集的时间、巡更巡检人员姓名等信息自动记录成一条数据进行分析处理后。
通过传输器把数据导入计算机。
2、传输器:又叫数据转换器或通讯座,是由电源,电缆线,通讯座三步分构成的一套数据下载器,主要是将采集器中的数据快速的传输到计算机中。
3、信息钮:又叫巡检点、巡更点,用于放置在必须巡检的地点或设备上,也可用来代表人员或事件。

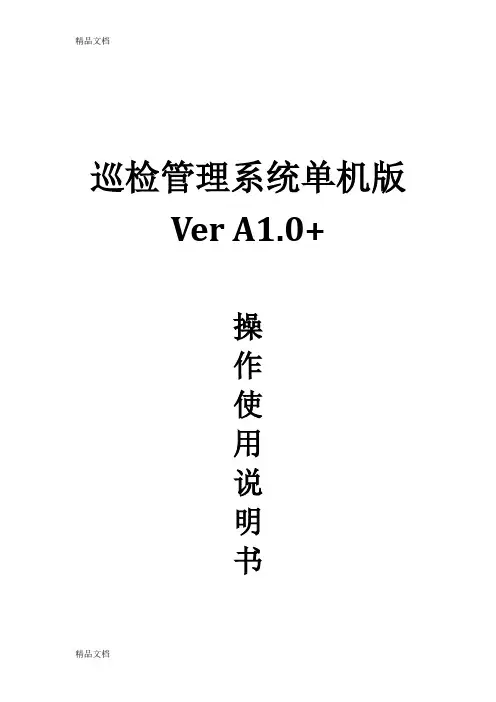

巡检管理系统单机版Ver A1.0+操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
也可以以EXCEL表格的形式将人员设置导出,以备查看。
巡检管理系统单机版Ver A1.0+操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
也可以以EXCEL表格的形式将人员设置导出,以备查看。
巡检管理系统单机版Ver A1.0+操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
也可以以EXCEL表格的形式将人员设置导出,以备查看。
智能巡更管理系统使用说明目录一、系统组成二、产品功能特点:三、设备安装四、操作步骤:五、软件使用说明六、注意事项与系统维护七、常见故障处理八、包装、运输及贮存九、客户服务和技术支持承诺一、硬件系统组成巡查管理系统主要由以下几部分组成:巡更棒、智能巡更软件、数据线、巡更点、人员钮二、产品功能特点:●巡更棒巡检人员用来采集地点钮、人员钮、可以设定按时间巡逻。
●地点钮安装在需要巡检的地点或设备上,代表巡检的地点位置名称。
具有防水、防晒功能。
可安装室内和室外,无须供电,安装方便;中间有一个孔,可以用螺丝固定在墙上。
●人员钮巡检员人手一个,代表巡检员身份,便于区别不同巡检员的巡检数据。
每个巡检员各配带1个人员钮,出去巡更前,先用巡更棒读自己的人员钮,再出去巡更,之后的巡更记录有自己的名字。
●数据线巡更棒连接计算机的通讯下载数据USB数据线。
三、设备安装1、如何安装地点钮●圆形地点钮的安装:圆形地点钮中间有一个孔,可用螺丝再用螺丝固定在物体表面。
●管状地点钮的安装:管状地点钮要用10厘的冲击钻在墙上打一个孔,再把钮放进去,表面盖一个标识牌。
地点钮不宜埋得太深,应尽量靠近物体表面,保证巡检机能感应到地点钮。
2、如何使用巡更棒●L-3000EF-1【无屏无显示】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯●L-3000EF-2【有屏无按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号、时间。
●L-3000EF-3【有屏有按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,按中间按键1下开机显示时间,接着按中间按键显示【】读钮巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号。
注意:为最大限度的省电,一分钟内一个钮只会读一次,但如果一分钟内读A钮后又读B钮,则又可以再读A钮。
●产品参数:名称外观型号参数说明巡更棒无屏无显示L-3000EF-1自动读卡、无需按键;数据存储满时有提示功能;USB数据线直接下载,无需通信座;金属外壳,防水、防振和防低温设计;电池寿命1年以上(正常读卡每天300次);存储记录数 65000条数据。
指纹中文机说明书目录USB驱动安装 (1)一、驱动安装 (1)二、查看设备 (1)软件使用说明 (2)一、系统设置及使用 (2)二、资源设置 (3)1.人员设置 (3)2.地点设置 (3)3.事件设置 (4)4.棒号设置 (4)5.地点事件设置 (5)6.系统设置 (5)三、设置功能 (6)1.线路设置 (6)2.计划设置 (6)3.下载档案 (7)四、下载数据 (8)1.采集数据 (8)2.计划实施 (9)五、数据操作 (9)1.备份数据库 (9)2.还原数据库 (10)3.数据初始化 (11)USB驱动安装一、驱动安装第一次安装完软件后,请及时安装设备的USB驱动程序,双击驱动程序的exe 文件后,根据提示下一步下一步进行即可。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击“设备管理器”,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“COM3”,每台电脑虚拟出来的串口号都未必一样,请选择自己当前电脑虚拟出来的串口号,如图:软件使用说明一、系统设置及使用软件安装完成后,即可在开始→程序→巡检管理系统(指纹中文机)中,单击"巡检管理系统(指纹中文机)"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,密码为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员设置(1)添加人员:点击添加人员按钮,输入相应的人员名称并保存即可添加相应的人员名称。
(2)注册指纹:首先将巡检器与电脑连接好,在巡检器的设备菜单内选择工具箱,然后再选择提取指纹模式,出现一个“等待注册”的字样,此时点击指纹巡检器中间的“OK”键,设备出现“启动指纹模块中”字样,再点击软件界面的“注册指纹”按钮,继续等待硬件设备屏幕出现“请按指纹”的字样,这时请在指纹中文机的指纹模块上一直保持按压抬起手指的操作。
L-A1.0软件使用说明为了能够使您尽享本系统操作的方便快捷,请您详细阅读本说明:一、 系统安装说明:打开您的电脑,启动操作系统之后,将本系统光盘放入光驱,打开我的电脑,打开光盘,会显示带有软件名称的文件夹,双击打开该文件夹,点击运行SETUP 文件,您就可以根据中文提示安装本系统了。
注:如软件安装过程中出现如下提示,请直接点击取消按钮。
此操作不影响软件的正常安装使用。
若您使用的是通过USB 口传输的巡检器,请您在安装完本软件系统后再安装USB 驱动,详细的安装程序请参考USB 驱动安装说明。
二、 软件操作说明:(一)软件登录、注销1、登录双击巡更管理系统图标,软件起动后,会出现以下登录界面,选择权限,然后输入相对应的密码,系统管理员初始密码为333;操作员密码为222;浏览者密码为111。
只要输入正确,便可登录成功;登录界面如下图:2、注销 操作员的注销,即更换操作员,使新的操作员用新的权限登录。
注销方法(如下图),选择菜单“操作员 用户注销”来实现。
(二)资源设置 资源设置分五部分组成:人员钮设置、地点钮设置、事件设置、棒号设置、系统设置,每一部分的设置如下:1、系统设置:在第一次进入软件后,应首先对系统进行设置。
系统设置分为基本信息写入和权限用户密码管理。
如下图,在此可输入公司名称、选择的串口号,并可在此对权限密码进行修改。
修改完毕点击保存即可。
注:巡检器与电脑是用串口进行数据传输的,默认使用的串口号为COM1,巡检器与电脑是用USB 口传输的,默认使用的串口号为COM3(具体情况可到设备管理器中查询),在系统设置完毕后请重新登录巡更系统。
2、棒号设置: 在使用巡检器之前需要将巡检器的棒号输入到软件中,以便识别。
点击“资源设置—>棒号设置”。
将巡检器与计算机连接好,并且将巡检器打开。
点击采集数据,会出现如下图所示:1140为该棒号码。
巡检器属性可以根据需要进行填写,也可以不填。
3、人员钮设置: 此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
巡检管理系统单机版明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
也可以以EXCEL表格的形式将人员设置导出,以备查看。
兰德华L E F自动感应式巡更棒说明书The latest revision on November 22, 2020(兰德华)L-3000EF自动感应式使用说明书本产品已通过ROHS认证重要声明一,感谢您购买兰德华公司的L-3000EF自动感应式巡检产品,在使用L-3000EF自动感应式巡检产品之前,请认真阅读本说明书,当您开始使用L-3000EF自动感应式巡检产品时,兰德华公司认为您已经认真阅读了本说明书,二,本说明书所涉及的内容改变时,恕不另行通知,以产品实物为准,如有需要可到兰德华网站()查询或致电0三,作为移动巡检产品,本公司强烈建议您在使用过程中进行数据备份,对于使用中由于产品硬件损坏或其他因素造成的数据丢失,本公司只对产品硬件本身承担保修责任,对数据不承担任何责任。
第一章:本系统是由巡检机/传输器/信息钮/软件四部分组成,附件有计算机与打印机,具体按如下步骤操作。
1.系统说明:.巡检机:即采集器.巡逻时由巡检员携带, ,按计划设置把信息钮所在的位置,巡检机采集的时间,巡检人员姓名等信息自动记录成一条数据进行分析处理后保存。
再通过传输器把数据导入计算机。
1. 2传输器:数据转换器或称通讯座- 是由数据线,通讯座二部分构成一套数据下载器,主要是将采集器中的数据进行整理并快速的传输到计算机中。
1. 3信息钮(巡检点)------信息钮分为地名钮和人员钮,,同一个信息只能设置为地点或人员,不能设了地点又用来设人员地名钮:即依据巡检要求,将需要巡检的地点用信息钮代替,一个信息钮代表一个巡检地点,用于放置在必须巡检的地点或设备上,通过软件对信息钮具体代表的巡检地点(设备)进行地名设置的钮。
人名钮:即针对巡检人员名称的标志,因为一些项目是按班组执行的,但每一个班组共用一个巡检器,因此为了合理考核,每一个巡检人员配备一个对应自己名称的钮。
1. 4. 软件管理系统-------将有关数据接收分析,并进行处理,提供详尽的巡逻报告,与计划进行对号入座,正确处理巡逻结果数据2.硬件说明巡检机:当巡检人员到达预定的地点后,将采集器的顶部对准采集的地点钮5cm的距离范围内(取决于卡的频率),当采集器发出“嘀”的声响时,指示灯闪动三次(同一个钮不能连续重读,必须间隔一分钟,方可以重新采集,当对一个钮连续重复读入时指示灯闪动一次)说明数据已经成功的采集到采集器中.巡逻结束后在数据条小于10000条的情况下通过通讯座上传数据即可完成巡逻任务,并且上传时自动删除采集器中的数据(为防止系统损坏,采集器在没有采集新信息的情况下可在本系统的电脑中再次把数据读入)。
智能巡更管理系统使用说明目录一、系统组成二、产品功能特点:三、设备安装四、操作步骤:五、软件使用说明六、注意事项与系统维护七、常见故障处理八、包装、运输及贮存九、客户服务和技术支持承诺一、硬件系统组成巡查管理系统主要由以下几部分组成:巡更棒、智能巡更软件、数据线、巡更点、人员钮二、产品功能特点:●巡更棒巡检人员用来采集地点钮、人员钮、可以设定按时间巡逻。
●地点钮安装在需要巡检的地点或设备上,代表巡检的地点位置名称。
具有防水、防晒功能。
可安装室内和室外,无须供电,安装方便;中间有一个孔,可以用螺丝固定在墙上。
●人员钮巡检员人手一个,代表巡检员身份,便于区别不同巡检员的巡检数据。
每个巡检员各配带1个人员钮,出去巡更前,先用巡更棒读自己的人员钮,再出去巡更,之后的巡更记录有自己的名字。
●数据线巡更棒连接计算机的通讯下载数据USB数据线。
三、设备安装1、如何安装地点钮●圆形地点钮的安装:圆形地点钮中间有一个孔,可用螺丝再用螺丝固定在物体表面。
●管状地点钮的安装:管状地点钮要用10厘的冲击钻在墙上打一个孔,再把钮放进去,表面盖一个标识牌。
地点钮不宜埋得太深,应尽量靠近物体表面,保证巡检机能感应到地点钮。
2、如何使用巡更棒●L-3000EF-1【无屏无显示】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯●L-3000EF-2【有屏无按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号、时间。
●L-3000EF-3【有屏有按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,按中间按键1下开机显示时间,接着按中间按键显示【】读钮巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号。
注意:为最大限度的省电,一分钟内一个钮只会读一次,但如果一分钟内读A钮后又读B钮,则又可以再读A钮。
●产品参数:名称外观型号参数说明巡更棒无屏无显示L-3000EF-1自动读卡、无需按键;数据存储满时有提示功能;USB数据线直接下载,无需通信座;金属外壳,防水、防振和防低温设计;电池寿命1年以上(正常读卡每天300次);存储记录数 65000条数据。
欧阳与创编 2021.03.08 欧阳与创编2021.03.08巡检管理系统单机版Ver A1.0+操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
兰德华巡更说明书
1
2020年4月19日

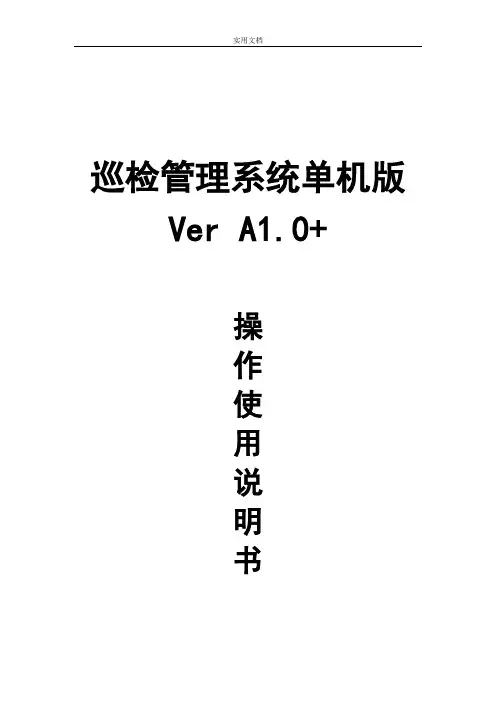

巡检管理系统单机版Ver A1.0+
操
作
使
用
说
明
书
USB驱动安装
一、驱动安装
第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:
- 2 -
2020年4月19日
选择第一个选项(是,仅此一次),单击下一步,出现:
选择第二个选项(从列表或指定位置安装),单击下一步,出现:
- 3 -
2020年4月19日
选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:
单击完成,则USB驱动安装成功。
二、查看设备
- 4 -
2020年4月19日
安装完USB驱动后,您能够在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程
如下图所示:
- 5 -
2020年4月19日。
指纹中文机
说
明
书
目录
USB驱动安装 (1)
一、驱动安装 (1)
二、查看设备 (1)
软件使用说明 (2)
一、系统设置及使用 (2)
二、资源设置 (3)
1.人员设置 (3)
2.地点设置 (3)
3.事件设置 (4)
4.棒号设置 (4)
5.地点事件设置 (5)
6.系统设置 (5)
三、设置功能 (6)
1.线路设置 (6)
2.计划设置 (6)
3.下载档案 (7)
四、下载数据 (8)
1.采集数据 (8)
2.计划实施 (9)
五、数据操作 (9)
1.备份数据库 (9)
2.还原数据库 (10)
3.数据初始化 (11)
USB驱动安装
一、驱动安装
第一次安装完软件后,请及时安装设备的USB驱动程序,双击驱动程序的exe 文件后,根据提示下一步下一步进行即可。
二、查看设备
安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击“设备管理器”,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:
然后在软件的系统设置里面更改串口号为“COM3”,每台电脑虚拟出来的串口号都未必一样,请选择自己当前电脑虚拟出来的串口号,如图:
软件使用说明
一、系统设置及使用
软件安装完成后,即可在开始→程序→巡检管理系统(指纹中文机)中,单击"巡检管理系统(指纹中文机)"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,密码为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置
1.人员设置
(1)添加人员:点击添加人员按钮,输入相应的人员名称并保存即可添加相应的人员名称。
(2)注册指纹:首先将巡检器与电脑连接好,在巡检器的设备菜单内选择工具箱,然后再选择提取指纹模式,出现一个“等待注册”的字样,此时点击指纹巡检器中间的“OK”键,设备出现“启动指纹模块中”字样,再点击软件界面的“注册指纹”按钮,继续等待硬件设备屏幕出现“请按指纹”的字样,这时请在指纹中文机的指纹模块上一直保持按压抬起手指的操作。
若注册成功或者失败软件会有相应的提示。
若总是注册失败可能是因为按压力度不合适或者电池电量不足等原因,请确认电池电量充足后重试注册的操作。
(注意:(1)指纹中文机出现“请按指纹”字样后,会有10秒左右的时间等待您按下手指,超时后,指纹中文机会自动退出。
(2)软件的“注册指纹”操作会等待并监测10秒,超时也会自动退出。
(3)操作顺序建议是先启动硬件设备的指纹模块,然后立即点击软件的“注册指纹”按钮,然后一直保持手指按压抬起状态,注意手指按压抬起的频率请保持相同节奏,该操作一直保持到软件做出相关提示为止。
)
(3)删除指纹:确认删除某个人员的指纹后,系统会自动清除当前选择的人员的所有的指纹。
若没有人员时,删除指纹操作无效。
(4)删除数据:删除一条和删除全部指的是删除软件内的人员数据。
操作完毕后,需要重新下载人员信息到中文机内。
(5)开启读卡器:将设备选择成读卡器模式后,选择表格中某个人员后,可以对该人员分配人员卡,正式巡逻前,在人员选择界面,读取相应的人员钮后,巡检器将自动选择相应的人员。
人员卡可以在人员较多的情况下,有效解决不断在硬件中翻屏查找人员的问题。
2.地点设置
软件内最多可以存储1000个地点钮信息。
(1)采集地点钮:将设备与电脑连接好之后,请先在上传数据的界面内点击
“删除巡检器数据”按钮,将巡检器内旧的历史数据删除,(防止在地点
钮内采集出来后,干扰您的设置),然后一次将地点钮的数据读入巡检器,然后将巡检器的工作状态设置为“正在通讯”,点击软件内的“采集数据
按钮”即可将巡检器内的地点钮数据采集并保存到软件内。
地点编号和
地点卡号只读不能修改,地点名称可以根据您的要求修改成相应的地点
名称。
(2)读卡器模式:选择中文机硬件设备菜单中的工具箱中的读卡器模式,带
硬件显示“请读卡…”后,点击软件菜单的“开启读卡器”,将巡检点靠
近中文机,中文机读卡之后,数据直接被传输到软件内部进行分析。
该
模式适用于初期设置地点钮时使用。
3.事件设置
软件内最多可以存储250个事件信息。
在软件内点击添加事件后,默认添加一条事件信息,您可以根据自己需要,对事件名称和状态1—5进行相应的修改,事件编号只读不能修改。
事件名称或者状态内容修改后、删除事件信息后,请及时的进行下载档案操作。
4.棒号设置
将巡检器的工作状态设置为“正在通讯”,可以将巡检器的棒号采集到软件内保存,以便将来数据采集时区分各个棒采集的数据。
棒号在该界面只读不能修改。
若想设置某个巡检器的棒号,请到系统设置界面,在右下角的棒号文本框内
输入需要的棒号,然后点击“下载机器信息”按钮,等待提示下传成功即可。
5.地点事件设置
每个巡逻点可以关联不同的事件内容。
若所有的地点关联的事件内容都相同,则勾选“所有地点均采用相同设置”复选框,然后在事件列表内勾选相应的事件,点击“地点事件关联”按钮即可。
若地点关联的事件有所不同,则在右侧的地点列表中选择相应的地点,然后在事件表内勾选相应的事件,点击“地点和事件关联”按钮即可。
6.系统设置
在系统设置界面内,您可以进行检测设置所刷新出来的串口号、修改相应登录人员的密码、读取当前设备棒号(读取号码功能)、对巡检器校时、下传相应机器信息等操作。
下载字库需要一段时间,而且若不是硬件设备损伤,需要更新字库,一般情况下不要随意下传字库,否则下传过程中,中断了下传操作,巡检器内的字体可能会显示成乱码。
三、设置功能
1.线路设置
点击“设置功能”下的“线路设置”,输入或者选择线路名称后,再勾选属于该线路的巡检地点点击“导入线路”,右侧的框中便会出现线路设置情况。
双击右侧表格中的某行,可以修改到下一地点时间和和顺序。
2.计划设置
根据实际情况输入计划名称,然后选择该计划对应的线路,设置相应的时间后,点击“添加计划”。
计划被保存后,在右侧的表格内会有相应的显示,表格内的数据不能修改,若需要修改,可以删除某条计划后再重新添加。
计划设置的时候,包括两种模式:a、有序计划,b、无序计划。
a、有序计划:只设置开始时间,在计划执行的巡逻过程中,线路中第一
个点到达的时间就是开始时间,第二个点的到达时间是第一个的时间
加上线路设置中设置的“到下一地点的分钟数”,得到的就是第二个
点的准确的时间,这样一次得到以后每个点的到达的准确的时间。
b、无序计划:要设置开始时间和结束时间,这样的计划只要是在设置的
这段时间范围内巡逻了,就是符合要求的。
虽然指纹中文机中有巡逻
的次序,但是软件考核的时候就不用次序,只要到达了,就是合格的。
3.下载档案
当您修改过人员或者地点或者事件信息后,请重新下载数据到指纹中文机中,这样能保证软件中设置的数据与指纹机的数据实时保持一致。
下载计划的时候,首先要设置指纹机为“正在通讯”状态,然后选择好要下载的计划后,点击“下载数据”即可。
人员的指纹信息是保存在数据库内,您可以将某个人的指纹信息下载到多个指纹中文机内。
四、下载数据
1.采集数据
(1)删除巡检器内的数据:将巡检器的工作状态设置为“正在通讯”,然后点击“删除巡检器数据”按钮即可。
(2)数据采集完毕后,软件将自动发送删除数据命令删除硬件设备中的巡检数据。
2.计划实施
在“计划考核数据”的选项卡内,选择相应的时间范围,点击“计划实施”,即可对该段日期进行分析考核,考核结果以表格形式显示,可以对考核出来的内容进行细节查询或者导出excel等操作。
考核完毕后,可以在选项相应的查询条件,对刚考核完毕的数据进行细节的查看。
在“原始巡检数据”的选项卡内,选择相应的查询条件,可以查询巡检人员的原始巡检数据。
五、数据操作
1.备份数据库
此功能用于对数据库进行备份,以供日后恢复数据库使用。
点击菜单“数据操作”下的“备份数据库”此时会出现上图,这时用户可根据日期给文件命名,方便以后查询。
2.还原数据库
用户可根据自己的需要,选择需要还原的时间段,将备份的数据进行还原。
但之前数据会丢失,要小心使用
3.数据初始化
数据初始化可以把软件中设置的信息恢复在初始化状态,选择您要初始化的项目名称,确定后系统则自动将该项目初始化,请慎重进行该操作,以免造成不
必要的数据丢失。
