典型印刷机的组成与工作原理今天,最常见的印刷机都采用柔版印刷工艺。
柔版印刷是一种回转印刷方法,它通过凸起的图案表面在各种承印物上印制图案。
即通过橡胶版或感光树脂版非印刷区域的撤出和降低,在印版上生成所要印刷的图案。
印版与直径各不相同的回转圆筒相连以获得各种尺寸的图案。
油墨则是通过一个称为网纹辊的具有网状结构的油墨计量辊转移到印版表面。
通常,喷墨装置与刮刀协同工作,以便为网纹辊供应油墨。
上述系统操作可以针对每种印刷颜色在印刷机上重复。
目前,一台印刷机上的平均印刷站的数目为10个,卷筒纸的宽度为 6 到136 英寸。
印刷应用中的主要运动类型印刷应用多种多样,从简单的单色印刷,一直到需要定位的复杂多色印刷。
大多数印刷应用都使用一个包含要印刷的图案的回转喷墨头,印刷表面通常是一种直接与喷墨头接触的卷筒纸。
卷筒纸常为线性的,可以由任意种类的材料组成,包括纸、塑料或树脂薄膜,波纹纸等。
印刷油墨直接供应给喷墨头,在喷墨头与卷筒纸接触时,图案就转移到卷筒纸上。
印刷应用中的主要运动类型为主轴/从轴运动——要在上面进行印刷的卷筒纸为主轴,喷墨头为从轴。
传统的印刷机的卷筒纸和喷墨头之间是机械连接的,但是现在,考虑到通过高性能运动控制器可执行电子式凸轮仿形,以及印刷的最终用户提高机器灵活性,并希望缩短生产期限和实现快速生产转换的要求,通常使用伺服机构。
尤其对于喷墨头而言更是如此,有时对卷筒纸主轴也具有这种要求。
多色印刷应用中包含多个喷墨头,每个喷墨头对应于一种颜色,成为主轴的从轴,各个喷墨头之间要保持相互对准。
其它类型的运动在印刷应用中也不少见,例如用于在机器维护和产品切换中将喷墨头移进和移出的调整轴。
典型的印刷应用需要使用多种运动控制部件,包括编码器或旋转变压器等反馈部件、伺服电机、减速器、伺服放大器和高性能运动控制器。
在印刷中使用的运动控制方法也可用于其它回转从轴与线性卷筒纸接触的纸品加工应用。
运动控制中存在的主要问题在印刷应用中实现运动控制存在几个问题。
印刷機結構與工作原理印刷機結構:•視覺定位系統•擦拭系統;•錫膏填塗系統印刷機結構與工作原理視覺定位系統CAMERA的結構:•兩個鏡頭,STENCIL+PCB•一個PCB STOP SENSOR可作錫膏覆蓋率檢查:•用CAMERA的PCB鏡頭•可設定覆蓋率參數,不合格的機器會自動提示視覺定位系統PCB STOP SENSOR感應到PCB后.PCB 停CAMERA的兩個鏡頭分別識別stencil和PCB上的MARK,以識別的圖像完全重合為基准,來完成定位精准度,在校對位置時,PCB不動,只有STENCIL可移動調整.(分X.Y. )印刷機結構與工作原理真空擦拭杆印刷機結構與工作原理溶劑棒導紙杆輔動軸真空擦拭杆擦拭系統1.擦拭時由氣缸將擦拭杆頂起,使擦拭紙與鋼板接觸.2.濕擦時的溶劑量要控制在濕擦完畢時,濕的擦拭紙正好被用完.3.溶劑的噴量可通過調整溶劑泵的頻及沖程來進行控制.印刷機結構與工作原理;錫膏填塗系統1.刮刀采用鋼刮刀.角度標準45~60度,現用60度.2.印刷時錫膏在鋼板上是滾動,一般滾動的直徑為1~1.5cm3.刮刀的壓力一般為0.5+0.1 kg/inch锡膏印刷现在被认为是,表面贴装技术中控制最终焊锡节点品质的关键的过程步骤。
印刷是一個建立在流體力學下的制程,它可多次重復地保持,將定量的物料(錫膏或黏膠)涂覆在PCB的表面,一般來講,印刷制程是非常簡單的,PCB的上面與絲網或鋼板保持一定距離(非接觸式)或完全貼住(接觸式),錫膏或黏膠在刮刀的作用下流過絲網或鋼板的表面,并將其上的切口填滿,于是錫膏或黏膠便貼在PCB的表面,最后,絲網或鋼板與PCB分離,于是便留下由錫膏或黏膠組成的圖像在PCB上.在印刷锡膏的过程中,基板放在工作台上,机械地或真空夹紧定位,用定位销或视觉来对准。
或者丝网(screen)或者模板(stencil)用于锡膏印刷。
在手工或半自动印刷机中,锡膏是手工地放在模板/丝网上,这时印刷刮刀(squeegee)处于模板的另一端。
印刷机原理与结构-概述说明以及解释1.引言1.1 概述印刷机是一种用于印刷文字、图案和图像的设备,被广泛应用于出版、包装、广告等行业。
随着社会的发展和技术的进步,印刷机在现代生产中扮演着重要的角色。
印刷机的基本原理是利用压印方式将油墨或颜料转移到印刷材料上,形成所需的图案和文字。
它通过受控的压力和速度来实现油墨的传输,并通过纸张或其他材料的传送装置完成印刷过程。
印刷机的工作过程可以简单地概括为接触、传输和分离。
首先,印版与油墨接触,油墨被转移到印版上。
接下来,经过传输装置的传送,油墨被转移到印刷材料上。
最后,印刷材料与印版分离,完成印刷过程。
印刷机的结构包括各种主要部件,如印版、印刷材料传输装置、油墨供给系统等。
这些部件的组合和布局是为了提高印刷效率和印刷质量。
例如,印版必须被精确地固定在印刷机上,以确保油墨的准确传输;传输装置必须稳定可靠,以便顺利地传送印刷材料;油墨供给系统必须能够调节油墨的供应量和厚度,以满足印刷要求。
总之,印刷机作为一种重要的印刷设备,其原理和结构对于现代印刷产业的发展具有重要意义。
随着科技的不断进步,印刷机将继续发展,实现更高效、更精确的印刷效果。
1.2 文章结构本文将详细介绍印刷机的原理和结构。
文章内容分为以下几个部分:第一部分是引言,概述了印刷机的基本背景和重要性。
接着介绍了文章的结构和目的,以便读者了解全文的框架和写作意图。
第二部分将深入探讨印刷机的原理。
首先,我们将介绍印刷机的基本原理,包括印刷机是如何实现印刷的。
然后,我们将详细描述印刷机的工作过程,包括每个阶段的具体步骤和关键技术。
第三部分将关注印刷机的结构。
首先,我们将介绍印刷机的主要部件,包括它们的功能和作用。
然后,我们将探讨印刷机的组成和布局,以及不同类型印刷机的结构特点和差异。
最后,结论部分将总结本文的主要内容,并强调印刷机的重要性。
我们还将展望印刷机的发展趋势,以及可能对印刷行业产生的影响。
1.3 目的印刷机作为现代印刷行业的核心设备之一,其原理与结构对于理解印刷技术的发展和应用至关重要。

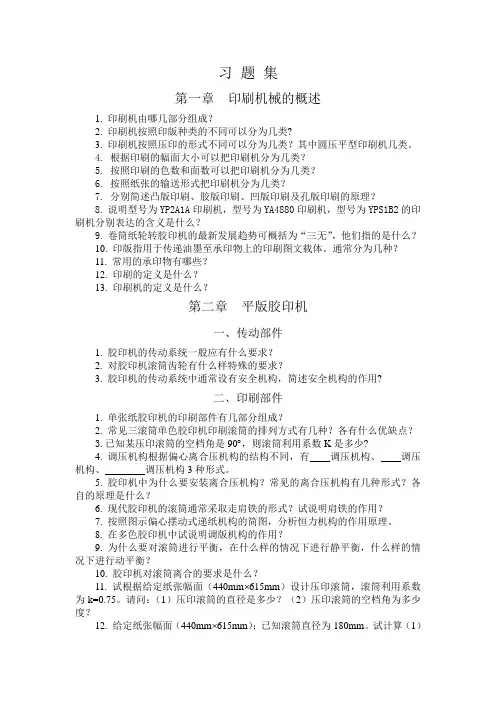

习题集第一章印刷机械的概述1. 印刷机由哪几部分组成?2. 印刷机按照印版种类的不同可以分为几类?3. 印刷机按照压印的形式不同可以分为几类?其中圆压平型印刷机几类。
4. 根据印刷的幅面大小可以把印刷机分为几类?5. 按照印刷的色数和面数可以把印刷机分为几类?6. 按照纸张的输送形式把印刷机分为几类?7. 分别简述凸版印刷、胶版印刷、凹版印刷及孔版印刷的原理?8. 说明型号为YP2A1A印刷机,型号为YA4880印刷机,型号为YPS1B2的印刷机分别表达的含义是什么?9. 卷筒纸轮转胶印机的最新发展趋势可概括为“三无”,他们指的是什么?10. 印版指用于传递油墨至承印物上的印刷图文载体。
通常分为几种?11. 常用的承印物有哪些?12. 印刷的定义是什么?13. 印刷机的定义是什么?第二章平版胶印机一、传动部件1. 胶印机的传动系统一般应有什么要求?2. 对胶印机滚筒齿轮有什么样特殊的要求?3. 胶印机的传动系统中通常设有安全机构,简述安全机构的作用?二、印刷部件1. 单张纸胶印机的印刷部件有几部分组成?2. 常见三滚筒单色胶印机印刷滚筒的排列方式有几种?各有什么优缺点?3.已知某压印滚筒的空档角是90︒,则滚筒利用系数K是多少?4. 调压机构根据偏心离合压机构的结构不同,有调压机构、调压机构、调压机构3种形式。
5. 胶印机中为什么要安装离合压机构?常见的离合压机构有几种形式?各自的原理是什么?6. 现代胶印机的滚筒通常采取走肩铁的形式?试说明肩铁的作用?7. 按照图示偏心摆动式递纸机构的简图,分析恒力机构的作用原理。
8. 在多色胶印机中试说明调版机构的作用?9. 为什么要对滚筒进行平衡,在什么样的情况下进行静平衡,什么样的情况下进行动平衡?10. 胶印机对滚筒离合的要求是什么?11. 试根据给定纸张幅面(440mm⨯615mm)设计压印滚筒,滚筒利用系数为k=0.75。
请问:(1)压印滚筒的直径是多少?(2)压印滚筒的空档角为多少度?12. 给定纸张幅面(440mm⨯615mm);已知滚筒直径为180mm。
印刷机原理与结构印刷机是一种广泛应用于印刷业的机械设备,用于将图文等信息印刷到纸张或其他材料上。
以下将介绍印刷机的原理与结构。
印刷机的原理:印刷机的原理主要是通过墨盘或滚筒上的墨底与印版上的图文部分接触,然后将墨底传递到纸张或其他材料上。
墨底可以是油墨、凝固墨或其他印刷介质。
印版的图文部分则是通过电脑排版或模板进行制作的。
印刷机的结构:1.送纸系统:送纸系统由纸张传送系统和纸张卷取系统组成。
纸张传送系统主要是通过皮带、轮子等来稳定地将纸张送往印刷机的印刷区域。
纸张卷取系统是帮助将大卷纸卷放在印刷机的适当位置上。
2.印刷部分:印刷部分由墨盘或滚筒、印版、印版滚筒和印刷纸张等组成。
其中,墨盘或滚筒存放着墨底,通过旋转将墨底带到印版上。
印版是由金属、橡胶或其他材料制成,上面有图文部分,墨底只能附着在图文部分上。
印版滚筒将墨底从墨盘或滚筒上传送到纸张上。
同时,印刷纸张会通过一定的传送机构保持稳定地进入印刷部分。
3.印刷控制部分:印刷控制部分用于控制印刷机的印刷速度、墨层的厚度、印刷压力等参数。
这些参数会影响到印刷质量。
印刷控制部分通常由计算机或其他控制设备实现。
4.干燥部分:印刷后的纸张会经过干燥部分,以使墨底快速干燥,防止印刷品粘连或污损。
干燥部分通常采用热风、红外线或紫外线等方式来加速干燥。
5.整理和装订部分:整理和装订部分用于将印刷后的纸张进行整理和装订。
整理可以包括剪裁、折叠等操作,装订可以采用胶装、订书钉等方式。
除了上述基本结构外,印刷机还有一些辅助设备,如清洗装置、调格式装置、自动更换印版装置等。
这些辅助设备可以提高印刷机的工作效率和印刷品质量。
总结:印刷机通过墨盘或滚筒上的墨底与印版上的图文部分接触,然后将墨底传递到纸张或其他材料上,实现图文的印刷。
其结构包括送纸系统、印刷部分、印刷控制部分、干燥部分以及整理和装订部分。
辅助设备如清洗装置、调格式装置、自动更换印版装置等可以提高印刷机的工作效率和印刷质量。

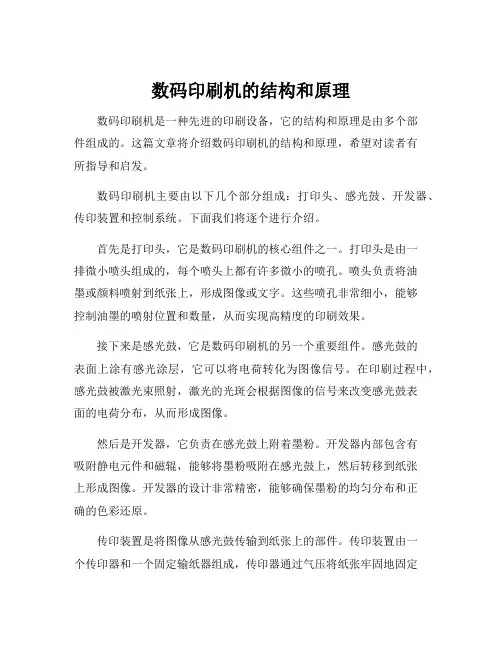

数码印刷机的结构和原理数码印刷机是一种先进的印刷设备,它的结构和原理是由多个部件组成的。
这篇文章将介绍数码印刷机的结构和原理,希望对读者有所指导和启发。
数码印刷机主要由以下几个部分组成:打印头、感光鼓、开发器、传印装置和控制系统。
下面我们将逐个进行介绍。
首先是打印头,它是数码印刷机的核心组件之一。
打印头是由一排微小喷头组成的,每个喷头上都有许多微小的喷孔。
喷头负责将油墨或颜料喷射到纸张上,形成图像或文字。
这些喷孔非常细小,能够控制油墨的喷射位置和数量,从而实现高精度的印刷效果。
接下来是感光鼓,它是数码印刷机的另一个重要组件。
感光鼓的表面上涂有感光涂层,它可以将电荷转化为图像信号。
在印刷过程中,感光鼓被激光束照射,激光的光斑会根据图像的信号来改变感光鼓表面的电荷分布,从而形成图像。
然后是开发器,它负责在感光鼓上附着墨粉。
开发器内部包含有吸附静电元件和磁辊,能够将墨粉吸附在感光鼓上,然后转移到纸张上形成图像。
开发器的设计非常精密,能够确保墨粉的均匀分布和正确的色彩还原。
传印装置是将图像从感光鼓传输到纸张上的部件。
传印装置由一个传印器和一个固定输纸器组成,传印器通过气压将纸张牢固地固定在感光鼓上,然后在感光鼓和纸张之间产生适当的压力,将图像传输到纸张上。
最后是控制系统,它是整个数码印刷机的大脑。
控制系统由电路板、传感器和电脑软件等组件组成。
控制系统能够控制数码印刷机的各个部件的运动和操作,以保证印刷的精确度和稳定性。
通过电脑软件,用户可以进行图像的设计和编辑,然后将其发送到数码印刷机进行印刷。
总之,数码印刷机是一种高精度、高效率的印刷设备,它的结构和原理非常复杂。
了解数码印刷机的结构和原理,可以帮助我们更好地理解其工作原理和印刷质量。
希望这篇文章对大家有所启发,能够更好地了解和应用数码印刷机。
胶印印刷机原理及其它一、印刷机种类一般而言,承印物不同,采取的印刷方式也不同,承印物材料有下列几类:1、纸张:这是最常见的印刷,新纪元印务就是在纸张或和纸张相类的材质上印刷。
2、塑料印刷:多见于包装袋的印刷。
3、特种材料:指在玻璃、金属、木材等材料上的印刷。
印刷机种类有:1、胶印印刷机:一般采用平版印刷,多用于四色纸张印刷。
胶印印刷还用于铁皮等薄板材质上的印刷,这种机器称为印铁机。
2、凹版印刷:指用凹版(一般指钢版)印刷,多用于塑料印刷。
3、柔性版印刷:指用柔性材料版(一般指树脂版等)印刷,这实际上是凸版印刷,多用于大批量不干胶商标印刷。
4、丝网印刷:可以在各种材料上(尤其是非平面材质上)印刷,多用于礼品、容器等印刷。
二、单张纸胶印机结构及原理如此众多印刷机,除了胶印机外,其它机器本人也只是泛泛了解。
胶印机又分单张纸胶印机和轮转机。
单张纸胶印机是指印刷纸张是一张张、平铺进入机器印刷的。
轮转机是指纸张是用卷筒纸进行印刷的一种大型印刷机械,多用于大批量书刊、报纸的印刷。
这两种印刷机都是胶印机,其原理是一样的,只是输纸、传递、收纸方式不同罢了。
所以,下面我以单张纸四色胶印机为例,讲讲胶印机的结构及原理。
下图(图一)是海德堡GTO四色胶印机侧剖面图。
印刷机型号不同,机器结构不同,但基本构造大同小异,原理是一样的。
1、传动部分所谓传动,就是把印刷机原动机的运动,通过皮带、齿轮、链条等传输到印刷机各工作部分,使各个工作机件能按照工作要求,作周期性的、紧密协调的、准确的机械运动,以完成印刷动作的机构。
它相当于我们人的骨骼和关节。
在上图中,我们看不到印刷机的传动部分。
印刷机的传动部分在印刷机底部、下部和印刷机侧面机墙内。
印刷机的原动机就是电动机,传动方式一般有带传动、齿轮传动、链传动三种方式。
其中带传动(用皮带传动)精度最低,一般印刷机的原动机(马达)和下一个从动轮之间,采用带传动;齿轮传动精度最高,在印刷机侧面机墙内,使纸张传递、墨辊组、水辊组、滚筒运行的,一般采用齿轮传动;链传动(链条传动)用于精度要求较高,但又不方便使用齿轮传动的部分,一般用于输纸部分和收纸部分。
印刷机原理与结构
名词解释:
1.印刷:使用印版或其他方式将原稿上的图文信息转移到承印物
上的工艺技术。
2.印刷机的共轴传动:共轴传动技术是指印刷机中部分或全部机
组的动力来源于同一电机驱动的机械长轴,通过齿轮传动机构
等把运动和功率传到这些机组,这些机组之间并没有传动关系,即这些机组的动力来源于同一机械机械长轴,共用同一根轴,
简称工轴传动
3.印刷机的无轴传动:无轴传动是指印刷机中每个机组,甚至是
每个滚筒或辊子的动力都是相互独立,分别采用单独的伺服电
动机按照运动控制器发出的程序指令进行驱动从而保证各机
组同步运转的传动方式。
4.压纸吹嘴机构功能:1.在分纸吹嘴吹起纸堆最上面的一张纸时,
压纸吹嘴立即向下压住纸堆,以免送纸吹嘴将下面的纸张带着;
2.在压纸吹嘴压住纸堆后便吹气,使分纸吹嘴分离出来的纸张
完全与纸堆分离,以便输送;3.探测纸堆高度
5.承印物定位原理:定位沿两个方向同时进行,通过前规进行上
下方向的定位,通过测规进行来去方向的定位。
6.超越递纸式递纸装置:当承印物在输纸板前经过前规预定位及
侧规定位后,通过加速机构使承印物加速到略大于压印滚筒的
表面速度,把承印物牢靠地推到压印滚筒上的前规进行定位,
再由压印滚筒的咬纸牙排咬住承印物进行印刷。
7.组合上摆式前规的特点:定位时间长,不利于高速度,高质量
印刷。
8.组合下摆式前规的特点:定位时间长,定位精度较高,有利于
高速度,高质量印刷。
9.采用两倍径或三倍经压印滚筒的特点如下:○1有利于将油墨转
移到承印物上,便于下一色组油墨的叠加与套印○2可以减少印刷过程中承印物的交接次数,消除了多次交接时所产生的交接误差,从而保证了套印的精准,确保印刷质量的稳定○3有利于保持承印物的平整度,特别适合厚的承印物或硬的承印物的印刷○4有利于保证套印准确性和减轻印迹蹭胀○5由于压印滚筒直径大,承印物在印刷是弯曲的力度小,承印物托稍在与橡皮布分离时,反弹力小,反弹到橡皮布滚筒的可能性就小,这样承印物被蹭胀和橡皮布受损的可能性就减小
10.传纸形式的特点:○1压印滚筒咬牙传纸○2链条咬牙传纸○3传纸
滚筒咬牙传纸
11.离让值:和压状态下两滚筒中心矩的最大值与最小值之差
12.同时离合压:橡皮布滚筒与印版滚筒,压印滚筒同时合压或离
压
13.顺序离合压:橡皮布滚筒先与印版滚筒合压,转过一个角度后,
再与压印滚筒离压合压
14.轴制动:制动力施加在与纸卷芯部相固连的轴(或制动环)上
优点:制动件不与卷纸面直接接触,因而不会损坏纸面,也不会产生静电,通知结构也紧凑。
但他不能有效地控制偏心纸卷产生的惯性力,特别是在大纸卷时更为明显。
