☆内部资料注意保存☆
七东区三采处理站建设工程
天然气外输管线动火连头方案
工程二 24——2012【公司受控编号】
新疆油建工程二公司【编制单位】
二零一二年十月七日【编制时间】
编制：
审核：
批准：时间：【批准时间】
目录
1工程概况 (1)
1.1工程名称及参建单位工程 (1)
1.2实物工作量 (1)
1.3地貌气象 (2)
1.4三通一平情况 (2)
2编制依据 (2)
2.1七东区三采处理站合同 (2)
2.2设计文件 (2)
2.3规范标准 (2)
2.4现场勘测。 (2)
2.5施工组织设计、技术交底、HSE交底。 (2)
2.6公司体系文件 (2)
2.7三采站输气管线与82_增压站外输气线连头施工技术方案 (3)
3施工安排 (3)
3.1目标指标 (3)
3.2人员及职责 (3)
4施工步骤及要点 (4)
4.1预制 (4)
4.2开挖 (4)
4.3连头 (5)
5进度计划 (6)
5.1进度横道图 (6)
5.2进度保证措施 (7)
6资源配置计划 (7)
6.1连头人员一览表 (8)
6.2连头设备一览表 (8)
6.3连头材料一览表 (8)
7准备工作计划 (9)
7.1技术准备工作 (9)
7.2物资准备工作 (9)
7.3人员与设备准备 (9)
7.4现场准备工作 (9)
7.5管理文件及资料准备工作 (10)
8安全技术措施 (10)
8.1一般安全管理措施 (10)
8.2风险识别及防范措施 (11)
8.3应急处置 (12)
9质量管理措施 (12)
10附图 (12)
七东区三采处理站建设工程
天然气外输管线连头方案
1工程概况
1.1工程名称及参建单位工程
工程名称：七东区三采处理站建设工程【工程名称】
建设单位：新疆油田公司采油二厂
监理单位：新疆石油工程建设监理有限责任公司
EPC总包单位：新疆石油工程勘察设计研究院
施工单位：新疆石油工程建设有限责任公司工程二公司
1.2实物工作量
本工程建设地点位于克拉玛依油田七东区，距已建81号原油处理站约3km。【地点】工程计划建设原油处理能力35×104t/a，采出水处理能力1500m3/d 三采联合站1座及配套的外输管道、供电、仪表、通讯、暖通、道路等设施。原油处理采用气、液两相分离，自然沉降脱游离水、热化学脱水及电脱水处理工艺，处理合格后净化油输至81号站进行交油，伴生气自压输送至81号站进行处理；采出水处理采用重力除油、破乳降粘、聚结气浮、催化沉降、压力过滤处理工艺，处理合格净化水输至701注水站作为该站的注水水源；新建气站变电所至采出液处理站的6kV架空线路，作为该站的用电电源；新建采出液处理站至二元注入站的通信光缆，将采出液处理站的信号上传至二厂已建系统；站内建综合办公室、采暖系统等。【工程基本情况】
此次连头为新建天然气外输管线D219，PN1.6MPa与已建的82号站到81号站的天然气连头。【工作内容】
工期要求：7天。【工期】
本次施工的重点是进行氮气置换，确保动火的安全性。本次施工的难点有三点：一是：老管线是钢管内衬塑料复合管，材质不常规，因此造成连头工艺比较复杂。二是连头步骤多，工作量大，连头时间长。三是：与连头有关的工艺流程阀门多，控制点多。【重难点分析】
1.3地貌气象
七东区均属大陆性干旱气候区气候，经常刮风。5-7月为风季，不利于施工，温度变化剧烈。冬季严寒、夏季酷热，春秋季多风。降水量稀少而蒸发量极大。空气干燥，植被稀少。本工程为站场工程，地势比较平坦。【气象地貌】
1.4三通一平情况
施工用水：与EPC及二厂协商以原已建七东1区采出液试验站清水线，为临时水管线。该水管线DN100 PN0.7MPa。可以满足施工用水。
临时用电：连头点离主站场约2公里，电焊机采用林肯电焊机。
临时道路：依托七东1区已建的油田道路。
1.5连头示意图（见附图1）【现场资料】
2编制依据
2.1七东区三采处理站施工合同
2.2设计文件
蓝图10376-施集18第1版、七东区图纸会审记录
2.3规范标准
SY 4204-2007 石油天然气建设工程施工质量验收规范油气田集输管道工程
SYT 6769.2-2010 非金属管材设计、施工及验收规范第2部分：钢骨架聚乙烯塑料复合管
QSY1241-2009动火作业安全管理规范
QSY1247-2009挖掘作业安全管理规范
QSY1242-2009进入受限空间管理规范
QSY1243-2009管线打开管理规范
2.4现场勘测。
2.5施工组织设计、技术交底、HSE交底。
2.6公司体系文件
2.7三采站输气管线与82_增压站外输气线连头施工技术方案（采油二厂下发）【业主针对连头下发，作为业主交底一部分】
3施工安排
3.1目标指标
质量目标：动火点焊接外观、无损检测一次合格。【对施工组设质量目标的分解，不能将组设质量目标直接拿来用，这样就没有针对性了】
HSE目标：无火灾、爆炸、坍塌、中毒事故、无人员伤亡、无油脂污染【对施工组设HSE目标的分解】
3.2人员及职责
3.2.1成立连头小组。
组长：姚亚军（施工经理）
副组长：、曾振博（技术负责人）、罗运银（技术员）、李东旭（质量员）、陈翔楠（安全员）、吕旭光（材料员）、朱玉峰（工艺机组长）、连头厂家负责人（衬塑钢管厂家）
成员：连头各操作工
3.2.2职责【主要是针对动火作业将组设设计里的职责进行分解】
组长：对天然气连头工作全面负责。包括连头的工期、质量、安全总体协调、动火方案批准。组长是现场动火负责人。
副组长：1）技术负责人负责连头的现场工作协调、动火方案审核；
2）技术员负责动火方案的编写，提出动火技术要求和技术措施；
3）安全员负责安全培训、现场安全监护、安全措施的落实；是现场安全监护人员。
4）质量员负责材料的进场检验，工序的质量检验。
5）材料员负责连头材料的催交、落实；
6）工艺机组长负责工艺人员的落实、机具的准备、动火操作人员的管理；
7）连头厂家负责人负责内衬塑料复合管的安装、焊接，对工艺钢管的焊接提出技术要求和指导。
成员：1）负责具体的连头操作；
2）遵守岗位安全职责和操作规程；
3）服从现场管理。
【职责不要漏，人员与职责要相互对应。】
4施工步骤及要点
4.1预制
由连头小组按照图纸要求对连头工作进行预制。主要包括：氮气置换进气和排气的临时管线、制作阀门的封堵薄板、锈蚀的阀门螺栓用松动剂进行处理。大约需3~4天。
步骤要点：1）管线预制前确定液氮车，确定与液氮车的接口型式。【技术措施】
2）确定液氮车的站车位置，从而确定氮气置换进气临时管线与液氮车的接口位置，避免临时管线预制过短。【技术措施】
3）进气管线上应在便于操作位置安装控制阀门，阀门应试压合格。【技术措施】
4）排气临时管线应出2#计量间3米，以便于氮气置换检测，排气口朝向向上。【技术措施】
5）排气管线上应在便于操作位置安装控制阀门，阀门应试压合格【技术措施】。
6）封堵薄板采用δ=3mm镀锌铁皮。【技术措施】
7）管线不得在计量间预制，进计量间测量尺寸人员必须关闭手机，由作业区人员带领。【管理措施】
8）管线预制时，应对材料、预制焊口质量进行检查。【管理措施】
9）各工种需持证上岗。【管理措施】
4.2开挖
在预制工作同时对连头点采用人工开挖，按施工要求挖出连头操作坑6m*3m*2.5m和排污坑1m*1m*3m。
步骤要点：1）开挖前应按油田公司规定到作业属地办理动土作业票和受限空间作业票。【管理措施】
2）排污坑距离动火点30米以上。【技术措施】
3）监护人不在不得进行挖掘作业。【管理措施】
4）操作坑在管线连头两边，挖掘逃生跑道。挖掘的堆土距坑边不小于1m，堆土高度不超过1.5m。【技术措施】
4.3连头
在预制、开挖等准备工作完毕后进行连头。（需3天完成）
4.3.1由业主协调停产放空并切换流程。
步骤要点：1）切换完毕后，对阀门进行挂牌，避免误操作。【技术措施】
4.3.2氮气置换(需0.5~1天完成)
a、拆除阀门J处的堵头，将预制好的DN50临时管线接在J处堵头上。
b、关闭阀门8、12、1、2、7号阀门。
d、打开阀门J，将管线内天然气进行放空。
e、放空完毕后，关闭5、F将2#计量间流量计右边短节拆除，并将预制好的DN50临时管线从阀门F引出2#计量间
f、打开阀门F，关闭阀门3、4、6、10。将阀门6、7、10、12盲断。
g、用氮气车与氮气置换点进行连接，连接完好后，注入氮气，进行氮气置换，在氮气置换的结束点用四合一检测仪进行检测，当在氮气结束点检测到氮气浓度达到98%时，则氮气充满管线，氮气置换结束。
h、将DN50临时放空线从阀门F拆除并安装到流量计右端后打开阀门5。
步骤要点：1）在氮气置换前与作业区进行书面交接。【管理措施】
2）天然气放空时，阀门应根据放空气量大小逐步打开。【技术措施】
3）天然气放空时对周围设置警戒线。【管理措施】
4）在氮气置换的排气点用3台四合一检测仪检测，确保精度。【管理措施】5）氮气排放点设置警戒线。【管理措施】
4.3.3 现场进行连头氮气置换完毕后，由连头小组进行动火连头（见附图2）。动火级别为1 级。（需2天完成）。
a、将B、C两点用锋钢锯条割断，取出BC。（锯开时用四合一检测仪检测）
b、割断管线后放出积液，将积液引入积液坑。
c、对将复合管三通与B、C处的复合管进行融合。
d、分别从B、C处钢管焊接D377/529钢变径，再用D529×10mm钢管连
接这两处钢变径。再焊接D377/219钢变径及其钢管部分。焊接前对接地点进行
电阻检测，电阻应小于4Ω。
e、对钢变径及直管段内灌注水泥。
f、安装阀门G。
步骤要点：1）四合一检测仪应检测合格且在有效期内。【技术措施】
2）接地采取星型接地，接地安装完毕后采用降阻剂。【技术措施】
3）B、C段锯开后管线两端用黄油封堵。【技术措施】
4）动火区域设置警戒线。【管理措施】
4.3.4 连头结束
连头结束后，由质检员进行现场检查。检查合格后宣布连头结束。
步骤要点：1）连头完毕后，进行作业票关闭，并将收集整理。【技术措施】2）对现场进行恢复，将星型接地进行回收。【管理措施】
3）动火前由监护人检查措施到位后，由动火负责人下令动火。动火完毕后，监护人同时要对现场进行检查，确认现场无火种，及其他安全隐患。【管理措施】4）氧气乙炔并摆放距离不小于5米，乙炔瓶严禁卧倒，距动火点不小于10m。【技术措施】
4.3.5 老线投产
a、在连头结束后关闭与新建的天然气管线的阀门。
b、将阀门盲板拆除，恢复关闭的阀门。
c、待水泥固化后（约24小时）由业主协调进行老线投产。
步骤要点：1）投产前检查流程并与作业区进行交接。【技术措施】
5进度计划
5.1进度横道图
9月3号9月4号9月5号9月6号9月7号9月8号9月9号时间
工序
预制
开挖
连头
【横道图最好是用EXCEL来做。如果工序很多，也可以用project的甘特图。】5.2进度保证措施
5.2.1组织措施【人员】
5.2.1.1成立连投小组，组长由施工经理担任。
5.2.1.2严格执行采油二厂连头方案规定，及时与作业区进行沟通并实行交接，并填写交接确认单。
5.2.1.3充分重视天然气连头，对天然气连头对工程投产的意义。将精兵强将及精良的施工装备投入到连头中，将预制工作量最大化，同时进行土方挖掘，确保工期按时完工。
5.2.2技术措施【机具、材料、方法】
5.2.2.1采用成熟工法，提高劳动效率，缩短工期。
5.2.2.2做好施工前的各项技术准备工作。
5.2.2.3准备好工程所需的标准、规范以及相关的记录表格，及时向甲方索要有关工程的管理规定以及相关表格。
5.2.2.4对各参战人员进行技术交底，使参战人员心中明白。
5.2.2.5积极联系老管线的施工单位，了解现场情况。
5.2.3管理措施【制度、管理要求】
5.2.3.1施工建设过程中，加强现场管理，解决施工中各种矛盾和问题，以加快工程进度，具体形式：每天下午半小时内部碰头会。
5.2.3.2计划管理采用日监控，实行现场动态管理，有效地控制施工进度按期完成。
5.2.3.3应用计算机进行材料及劳动力管理，对材料到货、使用及储存，劳动力动态平衡等实行动态控制，做到合理安排施工计划，加快施工进度。
5.2.3.4合理安排施工顺序，加强工序、管理，严格过程控制，杜绝返工现象。
5.2.4经济措施【经济奖惩、合同】
5.2.4.1根据我公司的施工管理经验和项目施工方法，项目经理将采取层层落实承包责任制，与施工队、班组签定承包合同，做到任务落实，职责明确，经济兑现。
6资源配置计划
6.1连头人员一览表
序号管理人员机组长起重工管工电焊工司机厂家1 8人2人4人4人 2 2人 6 6.2连头设备一览表
序号设备名称型号规格数量备注
1 挖掘机1台
2 电焊机林肯2台
3 砂轮机100型2台
4 吊卡12吨1台
5 氮气车1台
6 值班车3俩
7 四合一检测仪1台
8 接地电阻测试仪1台
9 灭火器MFZL-8 2具根据动火级别配备
10 毛毡2条根据动火级别配备
11 铁锹2把根据动火级别配备
12 消防车1辆根据动火级别配备6.3连头材料一览表
序号材料名称型号规格数量备注
1 无缝管D60*3.5 60米
2 平板闸阀DN50PN1.6MPa 2只配法兰螺栓垫片
3 平板闸阀DN200PN1.6MPa 2只配法兰螺栓垫片
4 大小头D377*219*6 3个
5 等径三通D509*377*
6 1个
7准备工作计划
7.1技术准备工作
1）动火前进行技术交底和HSE交底。
2）对动火方案进行专项交底。
3）及时联系检测单位，并编制无损检测申请。动火完毕后对焊缝进行无损检测。【技术文件、交底、检测试验方面】
7.2物资准备工作
1）材料进场前进行外观检验，并及时向材料员索要合格证，然后向监理报验。
2）阀门应进行试压并取得试压合格证。
3）预制时，应使预制最大化，不允许在现场进行动火预制。
7.3人员与设备准备
1）人员在动火前由监护人进行培训，培训合格方能上岗操作，并及时向监理报验。【人员培训方面】
2）设备进场前，应进行检查，不允许有跑冒滴漏。【设备管理要求】
3）设备进场前及时向监理报验。【设备管理要求】
4）安全培训应有书面签字记录。【人员培训方面】
7.4现场准备工作
7.4.1现场勘查与交底，取得现场资料。
1）据业主交底，已建天然气管线是从82号站至81号站，长约9.5公里，管径大小为DN350mm，管线材质为钢管内衬塑料复合管。观察现场压力表，运行压力为0.34MPa。根据管线大小、长度和氮气置换的损失量计算液氮需约8m3
2）氮气置换点放空点选定：根据现场实际情况，从3#计量间的阀门J的堵头引出D50管线至计量间外并在前端焊好D50法兰以连接氮气车。以此为进气口。拆除2#计量间流量计，从阀门F处引出D50管线至计量间外，以此为排气口。
7.5管理文件及资料准备工作
7.5.1动火前应编制技术交底、HSE交底、动火人员、材料、设备的报验资料、无损检测申请单、安全工作分析和安全人员培训记录。【需完成的文件资料】8安全技术措施
8.1一般安全管理措施
8.1.1所有进场人员必须由项目HSE部进行入场培训，合格后方可进行连头作业。
8.1.2严格遵循新疆油田公司作业许可管理实施细则
8.1.3进行操作坑开挖时必须有监护人。
8.1.4进行操作坑开挖时堆土高度不得超过1.5m，堆土距沟边距离不得小于1m。操作坑需挖逃生跑道。
8.1.5对操作坑用警戒线进行警戒。
8.1.6动火连头处接地装置制作方式必须满足相关安全规范，管线施工时必须有2组接地，一组为管线焊接时接地，接地电阻小于4Ω，一组为电焊机、角磨机等电气设备接地，接地电阻小于10Ω。
8.1.7所有车辆设备应按要求配备灭火器。
8.1.8严禁无有效操作证人员上岗操作。
8.1.9人员、设备、材料在进场前应按要求进行报验。
8.1.10各工种应遵守操作规程和岗位安全职责。
8.1.11禁止在已经起吊的重物下停留、行走。
8.1.12所有车辆出发前由司机确认无误后方可发车，若发现问题，立即处理，严禁带“病”上路。
8.1.13氮气置换时对氮气结束点进行浓度检测，当氮气置换合格后，方可动火连头。
8.1.14使用氮气对动火部位管线吹扫时，定时检测动火点的氧气含量（每30分钟1次）。
8.1.15使用液氮置换时，定时检查氮气进口管线温度（每30分钟1次）并做好记录，进口管线温度不低于20℃。
8.1.14连头小组人员需进82号站或81号站时，应遵守站内规章制度。8.2风险识别及防范措施
8.2.1风险识别：存在火灾、中毒窒息、机械伤害、触电等危险。
8.2.2防范措施：
1）防止火灾的安全防护措施
（1）作业现场15m内无可燃物。施工前用四合一气体检测仪对施工地点可燃气体进行检测，检测合格后方可开始施工；在施工中，用四合一气体检测仪每30分钟进行一次气体检测，发现气体浓度超标，立即停止作业。
（2）施工双方必须全程进行安全监护。
（3）施工现场配备消防车一部、8kg手提式干粉灭火机两具、消防毛毡二条。
2）防止中毒窒息的安全防护措施
（1）管线打开后，用四合一气体检测仪进行可燃气体检测，发现可燃气体浓度超标，立即停止作业。
（2）施工双方必须全程进行安全监护。
（3）定时检测动火点的氧气含量，防止氮气超标窒息。
3）防止机械伤害的安全防护措施
（1）施工过程中做好劳保防护，磨光机打磨过程中必须配戴护目镜。
（2）施工双方必须全程进行安全监护。
（3）异常天气时停止施工。
4）触电的安全防护措施
（1）施工过程中施工人员做好“三穿一戴”劳保着装。
（2）施工双方必须全程进行安全监护。
（3）施工作业前检查配电柜及电焊机等电气设备，防止铜线裸露。
（4）做好接地保护，防止电气设备带电造成触电伤害。
8.3应急处置
应急时应“以人为本,救人为先”，保护财产和环境。将生产值班车作为急救用车。
8.3.1发生火灾时，如果是初期火灾，组织人员利用现有的消防器材及工用具进行灭火。如果火势较大，立即撤离现场，所有施工人员至安全处，同时立即报火警：6821304、6230119，向上级相关部门领导汇报。
8.3.2发生中毒窒息时，关闭流程，将伤者转移至通风处，迅速拨打克市第二人民医院急救电话：6919120，向上级相关部门领导汇报。
8.3.3发生机械伤害时，应根据受伤者伤情，有针对性地采取救护措施，若伤势较重，迅速拨打克市第二人民医院急救电话：6919120，向上级相关部门及领导汇报。
8.3.4发生触电伤害时，一是用绝缘木杆将触电人员与电气线路、设施拨开，二是切断电源；在送往医院途中采取人工呼吸和胸外心脏挤压法，使受伤者苏醒（中毒伤害同样可采取此办法）。
9质量管理措施
9.1对连头作业的材料进行检查，包括连头的管材、阀门、垫片、螺栓等，不合格的材料不允许用于连头。【材料】
9.2对连头的特殊工种进行检查，无有效操作证件的人员不得连头。【人员】
8.3在预制工作完毕后，对预制好的半成品进行检查，检查合格后方可用于连头。【材料、半成品】
9.4风速大于8米/秒，不得进行施焊，下雨或湿度大于90%，不得进行施焊。【环境】
9.5焊接作业应执行下发的焊评和焊接工艺规程【方法】
9.6连头工作结束后质量员进行检查，检查合格后，方可离开。【方法】
10附图
附图1：七东区三采站天然气管线连头示意图。
附图2：B-C段复合衬塑复合钢管连头示意详图。
附图3：动火时各阀门及盲板状态示意图。
附图
1
13
附图
2
14
附图
3
15
☆内部资料注意保存☆ 七东区三采处理站建设工程 天然气外输管线连头方案 新疆油建工程二公司 二零一二年十月七日
编制：审核：批准：
七东区三采处理站建设工程 天然气外输管线连头方案 1 工程项目概况 1.1工程名称及参建单位 工程名称：七东区三采处理站建设工程 建设单位：新疆油田公司采油二厂 监理单位：新疆油田监理公司 总包单位：CPE新疆设计院 施工单位：CPE新疆油建工程二公司 1.2工作概况 本项目建设地点位于克拉玛依油田七东区，距已建81号原油处理站约3km。项目计划建设原油处理能力35×104t/a，采出水处理能力1500m3/d三采联合站1座及配套的外输管道、供电、仪表、通讯、暖通、道路等设施。原油处理采用气、液两相分离，自然沉降脱游离水、热化学脱水及电脱水处理工艺，处理合格后净化油输至81号站进行交油，伴生气自压输送至81号站进行处理；采出水处理采用重力除油、破乳降粘、聚结气浮、催化沉降、压力过滤处理工艺，处理合格净化水输至701注水站作为该站的注水水源；新建气站变电所至采出液处理站的6kV架空线路，作为该站的用电电源；新建采出液处理站至二元注入站的通信光缆，将采出液处理站的信号上传至二厂已建系统；站内建综合办公室、采暖系统等。 此次连头为新建天然气外输管线DN219，PN1.6MPa与已建的82号站到81号站的天然气连头。本次施工的重点是进行氮气置换，确保动火的安全性。本次施工的难点有两点：一是：老管线是钢管内衬塑料复合管，材质不常规，因此造成连头工艺比较复杂。二是连头步骤多，工作量大，连头时间长。三是：与连头有关的工艺流程阀门多，控制点多。 1.3连头示意图（见附图1） 2 施工准备 2.1连头小组成员及职责
动火作业施工方案 一、编制依据本工程临时用电组织设计根据: 1、《建筑施工安全检查标准》（JGJ59-2011） 2、《施工现场临时用电安全技术规范》（JGJ-2005） 3、《建设工程施工现场供用电安全规范》GB50194-2014 4、4、《建筑电气设计手册》。 二、工程概况 工程名称：碧桂园盈水翠苑 建设单位：台山碧桂园房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 监理单位：江门市新会区冈州工程建设监理有限公司 施工单位：中传建设有限公司 工程地点：台山市碧桂园钻石湾 本工程框架墙结构；货量区别墅户型005S、005N240S、260S地上3层。商铺A、B、C区1-3层，建筑总面积:37000m。工程抗震设防烈度为六度，建筑抗震设防类别为丙类，建筑结构安全等级为二级，设计合理使用年限为50年。三、项目施工管理人员现场负责人：涂国武，黄劲松，吴小磊。 现场负责人职责： 1、按照业主要求提出动火申请，办理动火作业许可证。 2、对作业人员作业前进行安全交底。 3、落实动火作业风险削减措施，组织实施动火作业，并对作业风险削减措施的有效性和可靠性负责。 4、及时纠正违章作业行为。 安全员：禤艺峰，训邵兵。 安全员职责：1、做好动火前的安全交底（包括风险识别），检查施工现场安全措施落实是否到位，对作业全过程安全进行监护。 四、动火等级的划分:一、二、三级动火的情况划分。 1.凡属下列情况之一的动火，均为一级动火。 (1)禁火区域内。 (2)油罐、油箱、油槽车和储存过可燃气体、易燃液体的容器及与其连接在一起的辅助设备 (3)各种受压设备。 (4)危险性较大的登高焊、割作业。 (5)比较密封的室内、容器内、地下室等场所。 (6)现场堆有大量可燃和易燃物质的场所。 2.凡属下列情况之一的动火，均为二级动火。 (1)在具有一定危险因素的非禁火区域内进行临时焊:割等用火作业。 (2)小型油箱等容器用火作业。 (3)登高焊、割等用火作业。 3.在非固定的、无明显危险因素的场所进行用火作业，均属三级动火作业。 五、安全技术要求 1、作业人员必须持证上岗。 2、严格按照安全操作规程施工。 3、电气焊工在操作时必须持双证作业（操作证、动火证）必须有专人监护，配备灭火器，并穿绝缘鞋、带皮手套、戴保护镜。 4、动火人员必须到项目经理开动火证，方可施工。 5、作业现场配备灭火器材。 6、作业现场安排专人监护。 7、电焊机必须接地良好，电源线的拆装应有专业电工操作。 8、电焊机要设单独开关，开关应设在防雨的电闸箱内，拉合时应倒向操作，电焊机必须接二次保护装置。 六、电焊工、电工操作规程
动火连头施工方案 一.工程概况 1 .工程描述 神池首站联络线已完成主线管道，进入站内连头阶段。以站内已挖出Φ159连头管线穿过水沟和毛石挡墙到站外，从连头到站内上反地面管线距离是7m。连接站外主管线因此会涉及到站内动火连头，为确保首站正常运行和施工安全，特编制本动火连头方案。 2 .主要工作量 1）准备工作主要工作量 管沟作业坑开挖、棺材及弯头准备、管线打压。 2）动火作业的主要工作量： 3 .作业的目的与依据 1）作业目的 为了保障安全生产，进行本次施工作业。 为控制施工风险，保证施工安全，并明确每道工序的具体施工步骤及各工序间的组织协调工作，特制定此作业方案。 2）作业依据
G-0版体系文件（因素识别与风险评估管理程序） F/4版体系文件（山西处突发事件总体应急预案） G-0版体系文件（应急管理程序） G-0版体系文件（管道本体完整性管理规定） 二.施工组织： 1 .领导小组： 负责人：李先进 成员：王学建樊尊义 职责： 1）负责方案审查和审批。 2）负责生产调度、现场安全、施工组织、后勤保障、物质供应等总体领导、协调指挥工作。三动火施工措施 1 .运营单位施工前准备 1）动火施工前需要运营单位配合站内天然气停输和放空，工艺流程的转换及阀门的开关操作； 2）氮气置换后需运营单位配合检车可燃气体浓度，合格后我单位再进行动火施工。 2 .施工单位动火前准备 1）完成施工方案的审批，各项报告和进场许可的办理。 2）施工前，首先在施工区域内设置安全警戒线，对参加工程施工的人员进行安全教育，用火、监火制度教育，提高安全用火和防火的自觉意识。 3）施工人员熟悉施工作业环境和运行工艺厂站的各项制度，施工期间严谨违章操作。 4）将地下已建连头处管线放空开挖出来。
伊宁市解放路75号片区天然气庭院入户工程 发改委住宅楼 碰口方案 编制： 审核： 审批： 江苏威达建设有限公司 年月日
目录 一、编制依据； 二、工程简况 三、连头施工及实物工程量 四、施工部署 五、连头施工方案 六、安全措施 七、应急预案 附件：连头示意图
审批表
编制依据： 1、根据设计图纸和新捷公司人员现场交底内容； 2、《工业金属管道工程施工及验收规范》DB50235-97 3、《石油天然气站内工艺管道施工及验收规范》SY0402-2000 4、新疆建化实业工程有限责任公司程序文件的要求。 一、工程简况： 本工程为伊宁市解放路75号片区天然气庭院入户工程（发改委住宅楼），施工图设计压力为0.4MPa，管材采用PE80 SDR11系列（ GB15558.1-2003）聚乙烯燃气管道，主管道设计管径为De90、De63主线全长168米：起点接斯大林一巷北侧住宅楼已建De63管线。 二、电熔连头施工： 为使本方案具有可操作性，方案后加附图，在电熔连接前将一切准备工作做好，包括各种材料、接地线、准备好黄土和消防灭火器工作等。 1、先看清风向，及时调整焊接。 2、确定已建De63连头处控制阀井已关闭、并以将管线内可燃气体完全放散， 并检测合格，待无异常情况后，方可进行割断电熔连头施工。 三、施工部署： 1、成立专项领导小组 总指挥：居其平 技术负责人：霍军 专职安全员：秦斌 专职质检员：黄鑫 四、连头施工方案： 1、本次连斯大林一巷（北侧住宅楼已建调压箱处）与解放路75号片区天然气庭 院入户工程（发改委住宅楼）新建De63管线连接，连接方式采用电熔焊接的方式焊接； 2、连头需要的工具、材料、发电机、电熔机、接头用的刮刀、手锯、PE80 SDR11、 De63电熔套1个，De63/De63等径三通1个； 3、连头前办好一切连头手续，征得燃气办、相关领导签字，盖章认可。连接时 由燃气公司客户部对伊宁市斯大林一巷北侧相邻小区已建管线进行停气放
目录 1.工程概况---------------------------------------------------1 2. 指导思想和目标------------------------------------------1 3. 组织机构---------------------------------------------------1 4. 施工步骤---------------------------------------------------2 5. 作业前准备------------------------------------------------2 6. 作业时------------------------------------------------------2 7. 作业完毕---------------------------------------------------3 8. 安全措施---------------------------------------------------3 9. 应急预案---------------------------------------------------3
一、工程概况 阿拉山口输油站位于新疆博乐市阿拉山口区城市规划区西北侧，站场北临中哈两国边界，东侧和南侧为阿拉山口规划区，在站址南侧2.5KM处有阿拉山口区变电站。阿拉山口输油站北侧紧邻中哈输油管道的交接计量站，两者以站场围墙中心为界。 为解决阿-独线输量增至2000×10t/a，阿拉山口首站配套储罐罐容不足的问题，拟在阿拉山口输油站灌区西侧预留用地位置新建2座5万立方原油储罐及配套设施，与站内已建2座储油罐形成一个罐组，新建储罐充分利用输油站已建设施，且与已建储罐具有相同的储罐功能，具有来油旁接输送、来油完全开式输送等功能。 二、指导思想和目标 1、坚持诚信思想，精心组织，合理安排，科学管理，加强过程控 制，严把工期质量关，满足业主的合理要求。 2、质量目标 确保本工程一次成功，全部工程质量合格。 3、安全目标 严格遵守岗位职责，确保施工、交通、消防安全零事故。 4、工期目标 确保工程在合同期限内竣工。 三、组织机构及岗位责任分工： 现场成立施工项目组 现场负责人:吴海涛
天燃气管道动火连头方 案精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
施工组织设计(方案)报申表工程名称：潘庄项目2#、3#站增压泵及其配套设施安装改造工程
工艺管道动火连头方案审查通过各方汇签表
美中能源有限公司 潘庄项目2#、3#站增压泵及其配套设施安装改造工程工艺管道动火连头方案 编制： 审核： 批准： 山东朝阳建设工程有限公司 二〇一五年元月六日
目录 工程概况 本工程为潘庄项目2#、3#站增压泵及其配套设施安装改造工程，根据业主要求，在已建2#集气站设计3台增压泵、3台冷却器，在已建3#集气站设计4台增压泵、4台冷却器，以满足单井来气进入已建压缩机的生产需要。2#、3#站增压泵进口压力均为?（G），出口压力均为（G）。新建增压泵进口管线φ219×与已建缓冲罐煤层气出口管线φ219×、新建煤层气出冷却器进压缩机管线φ219×与原有煤层气压缩机进气管线φ219×涉及非带压动火连头作业，由于站内设备处于运行状态，且连头处主管线正常输气，故需在设备停运后，由业主对连头管线进行氮气置换，甲烷含量低于2%以下，并由业主有关部门确认管道内是否带压以及可燃气体浓度是否适合动火作业，检查无误后方可进行碰头作业。为确保设备试运时无泄露，为保证管线非带压动火连头工作有序、保质保量、安全高效地完成，为消除连头事故隐患，避免不必要的损失，特编制本方案，作为该工程动火连头作业的行为准则，指导动火连头作业。 本方案为潘庄项目2#、3#站增压泵及其配套设施安装改造工程站内工艺管道非带压动火连头施工阶段的指导性技术文件。 适用于本公司所承建的工业管道安装工程管道非带压动火连头施工。 编制依据 中石化中原石油工程设计有限公司提供的施工图纸。 施工现场踏勘资料。 国家现行的法令、法规，地区颁发的安全、消防、环保等管理规定。 施工技术标准及验收规范。
施工现场动火专项施工方案 为加强建筑工地防火管理，确保本工程建设的顺利进行， 实行“预防为主、消防结合”的方针，根据《中华人民共和国消防条例》和有 关防火规范，特制订以下施工方案。 一、施工现场防火管理制度 1、建筑工地必须实行消防责任制，加强防火安全管理，确保国家、 集体财产和人身的安全。 2、工地的防火、保卫工作有现场施工单位（包括土建、安装、装修 单位）负责。责任人系该施工现场的项目经理或承包负责人或土地 承包负责人，责任人应根据建筑工地大小，及时配备值班纠察人员, 该做好施工现场防火安全、保卫工作，选派专人管理。 3、工地应该落实防火、保卫责任制，施工现场危险品管理、安全用 电管理、动用明火审批规章制度，及时配备值班纠察，监护人员， 做到不定期地对工地各项规章制度的检查和有效落实。 4、工地内易燃易爆仓库或场地所应设置明显标志，严禁吸烟，对不 再使用的易燃易爆物品应及时清理和处理，工棚和临时宿舍内，严 禁明火取暖，严禁使用“热得快”等各类电器炉灶等。 5、建筑工地临时动火，必须符合动火的规范要求，填写动火审批表， 并经有关部门审核同意，方可动火。
二、施匚现场防火措施 1、施工现场应明确划分用火作业、易燃材料堆场、仓库、易燃废 品集中站和生活区等区域。 2、施工现场夜间应有照明设备，保持消防车通道畅通无阻，加强 值班巡逻。 3、施工作业期间需搭设临时性建筑物，必须经施工企业技术负责 人批准，施工结束应及时拆除。但不得在高压架空线下面搭设临时性建筑物或堆放可燃物品。 4、施工现场应配备足够的消防器材，指定专人维护、管理、定期 更新，保证完整好用。 5、在土建施工时，应先将消防器材和设施配备好，有条件的，应 敷设好室外消防水管和消防栓。 6、焊、割作业点与氧气瓶、电石桶和乙块发生器等危险物品的距 离不得少于10M,与易燃易爆物品的距离不得小于30M；如达不到上述要求的，应执行动火审批制度，并采取有效的安全隔离措施。 7、乙烘发生器和氧气瓶的存放距离不得少于2M；使用时两者的距离不得少于5Mo 8、施工现场用电，应严格加强电源管理，防止发生电气火灾。 9、严禁在屋顶用明火熔化柏油。 三、禁火区域划分及审批规定
山西国际电力天然气有限公司分输站改造工程 动火连头施工方案 编制： 审核： 批准： XXXXXX建设有限公司 2014年9月
1工程概况 本工程为平陆末站改造工程，为平陆天然气加气站增设一路管道。该路管道输气规模为Q=5*103Nm3/h，进站压力为2.8--3.0MPa，出站压力为2.8--3.0MPa，计量采用一用一备形式。（站内焊口D273*6.3 两道口） 因碰头处管线处于正常输气状态，且地势较低，原有管线中很可能会有天然气凝析组分，该组分具有易燃易爆的特点。碰头施工安全和动火安全十分重要。 为此特编制此方案。 2编制依据 2.1由业主提供的施工图； 2.2《城镇燃气输配工程施工及验收规范》(CJJ33-2005）; 2.3《现场工业设备、工业管道焊接工程施工及验收规范》(CJJ33-2005）; 2.5《钢质管道焊接及验收》(SY/T4103-2005）; 3动火连头组织机构 为保证动火连头安全、顺利进行，我公司成立了动火连头领导小组，其组织机构如下： 4施工准备 4.1本次动火碰头施工，应由有天然气管道动火联头经验的工程技术人员负责施工（详见动火连头组织机构）。施工前应编制详细的施工技术方案、防火安全技术措施，落实安全
责任人。并报经业主、监理审批同意后方可施工。 4.2施工前，首先应设置动火安全警戒线，对参加工程施工的人员进行安全教育，用火、监火制度教育，提高安全用火和防火的自觉意识。准备好充足的防火器材、联系好消防车。 4.3施工前工程技术人员应向施工人员进行施工技术交底，技术交底除管线安装的技术要求外，还应详尽地让施工人员了解工艺流程及施工方案；使每个施工人员都明了碰头作业时，相关阀门的开关状态，了解应急时的处理措施。 4.4动火连头工作应在动火方案和动火申请经相关部门同意之后进行。 4.5动火应在甲方监火人在场时进行。 5施工操作 5.1确认碰头位置，确认阀门是否关闭，阀门是否内漏，如有泄漏，应加设盲板隔绝。确认无误后，请平陆分输站、平陆天然气公司相关人员到场确认。 6技术要点 6.1在确认业主通知碰头后，对原有管线先进行“开天窗”——在原有管线顶部割开一个小口进行观察，检查管内是否带压、有易燃物、水封等异常现象，如有问题，应立即处理并报告业主。 6.2如割口处无异常现象，则继续进行对原有管线的切割。 6.3切断原有管线后进行观察，检查是否有内部残留水或凝析组分不断渗出。如有上述情况，则采用黄油墙封堵，确保碰口处干燥。 6.4对割口处进行清洁，并按照设计要求采用手持砂轮机加工破口，组对焊接用氩弧焊打底，电焊填充盖面。 6.5通知无损检测单位人员及时进行检测，如有返修，应抓紧时间进行处理。 6.6补口现场手工打磨，环氧漆补口。 7安全措施 7.1所有施工人员必须遵守站内防火管理规定，不准抽烟，不准进入站内随意扳动阀门，
田园地块经济租赁房一期项目 （标段三:R21-12 地块） 施 工 现 场 动 火 方 案 编制人：职务（称） 审核人：职务（称） 批准人：职务（称） 批准部门（章） 浙江昆仑建设集团股份有限公司 二O一0年十月
施工现场消防组织网络 项目经理 消防安 全 文明 施工 木工钢 筋 工 泥 工 安 装 电 工 架 子 工
现场动火管理领导小组成员 职务姓名岗位 组长周晓琴项目经理 组员孙元玮项目副经理组员刘楚项目技术负责人组员傅攀峰质量员 组员娄纪明、陈强施工员 组员楼伟强安全员 组员袁伟岳材料员
目录 工程概况及施工现场部署 (1) 1、工程概况 2、施工现场消防部署 施工现场消防安全技术措施 (2) 1、防火教育记录 2、施工现场防火责任制 消防安全责任制 (5) 1、公司消防安全责任人职责 2、项目公司、一建公司（项目经理部）消防安全责任人职责 3、项目经理部消防安全责任人职责 4、班组消防安全责任人职责 动火明火审批制度 (8) 动火明火审批表 (8) 施工现场消防组织网络 现场动火管理领导小组成员
工程概况及施工现场部署 一、工程概况 本工程位于杭州市拱墅区笕丁路、广济路交叉口，半山田园区域规划R21-12地块。田园地块经济租赁房一期项目（标段三：R21-12地块）东至天鹅路，南至天鹅路，西至笕丁路，北至规划绿地；用地面积约45386.1平方米，由25#~34#楼、3#地下车库组成，地下室建筑面积为6830平方米，总建筑面积104710.5平方米。为住宅小区、群体工程，地上单体最高18层，地下1层，开挖深度约5m，建筑高度最高51.45米。 工程类别：二类。建筑设计使用年限：50年，地下室耐火等级为二级，上部建筑耐火等级为二级；抗震设防烈度为六度；屋面防水等级为II级。 二、施工现场消防布置： 生活区位置为施工区域的东面，大门处设有门卫。 重点防火部位： 楼面作业层、木工加工棚、钢筋加工棚、职工生活区、仓库、配电室、办公区、门卫值班室等均设消防专用的太平桶、黄沙、干粉灭火器及足够的消防工具。库房有管理制度，易燃易爆物品建立严格的领退库手续，采取有效的防护措施。 施工现场灭火器的配备情况： 临时设施：保证每层有3个灭火器 木工间、库房均按每25平米配备一个3公斤的干粉灭火器。 仓库、堆料场内，根据对象的特征，分组布置：灭火器、黄沙、太平桶、泡沫、清水。 工程内消防给水网管布置情况： 施工现场：根据实际情况和规范设置3公斤的干粉灭火器，楼梯也需要布置灭火器。现场设有8个消火栓，保证有效距离半径50米，能够达到现场各个部位。消火栓口径为65mm，配备有足够长的水带，水枪喷嘴口径为19mm。水能达到工程最高处的任何部位。
动火安全方案为确保本次动火联头施工的安全，根据现场实际，特制订此安全措施。 总的原则：坚持“以人为本”的理念，“安全第一，预防为主”的安全生产方针，建立现场安全组织机构，在施工中坚持行政主管领导是安全第一责任人的原则；在现场施工中，谁主管谁负责；进行全员、全方位、全过程的安全管理。 最终目标：坚决杜绝工业生产重伤和死亡事故的发生，最大限度地杜绝和减少现场事故的发生，杜绝各类火灾事故的发生，创造良好的安全生产秩序，提高安全生产工作整体管理水平。 安全管理 安全领导小组： 组长：裴红昌
副组长：李军 安全监督：朱东杰 成员：李成奎曹超沈伯祥 职责：安全领导小组负责现场施工安全生产，每次施工前必须召开一次专门会议，商议安全措施。现场安全由裴红昌统一指挥，李军配合，朱东杰负责现场监督，李成奎、沈伯祥负责各自班组安全工作，曹超负责联络。如现场出现问题，一定要及时报告，由现场安全领导小组即时指挥处理。 具体措施 施工前，对各班组进行现场安全教育及施工技术交底。确保每个班组明确施工任务及安全保护措施。具体做到几点：
1、在施工中，要搞好衔接，相互照应，乙炔瓶与氧气瓶要按规定摆放，同时注意与电气设备的距离。 2.对工地车辆加强管理，行车中要严格执行交通法规，严禁无照驾驶机动车辆。 3.高空作业人员必须佩带安全带，交叉作业区的工作人员必须佩戴安全帽并上下照顾，六级风以上禁止高空作业。 4.电焊工必须做到持证上岗。 5.吊车工作时，应专人指挥。根据设备重量按照吊绳的安全系数计算，进行使用，如有不符合要求者不准使用。按照设备的起吊位置拴好吊绳，当物体吊起离开地面100mm时，应停止起吊，详细检查无误后方可继续起吊，在吊车臂转动下方和被吊物下方不准有人行走或停留。 6.对施工现场的施工用料，不要随便堆放，以免造成污染，在许可范围内施工完后做好回收工作。

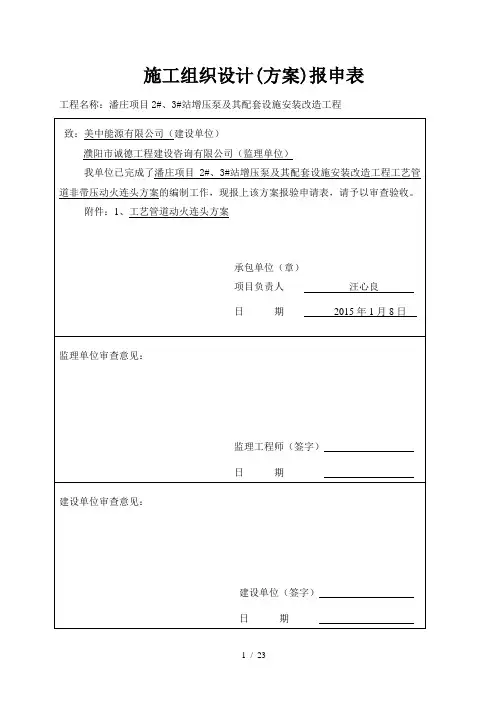

施工组织设计(方案)报申表
工艺管道动火连头方案审查通过各方汇签表
潘庄煤层气区块地面建设工程 美中能源有限公司造工程装改施安压站增泵及其配套设2#潘庄项目、3# 工艺管道动火连头方案 张庆来编制：审核：张庆国 批准：汪心良
山东朝阳建设工程有限公司 二〇一五年元月六日 目录 1. 工程概 况 (1) 2. 编制依 据 (1) 3. 主要工程 量 (1) 4. 施工部 署 (2) 5. 组织机 构 (3) 6. 动火连头程 序 (3) 7. 施工准 备 (4) 8. 连头施 工 (5) 9. HSE安全措 施 (6) 10. 应急预 案 (8) 11.1附 表 (14) 11.1劳动资源配置计划 表 (14) 11.2连头机具配置计划表 ...................................错误!未指 定书签。
11.3施工用料配置计划表 ...................................错误!未指 定书签。 12.1附 图 (17) 1.1工程概况 1.1.1本工程为潘庄项目2#、3#站增压泵及其配套设施安装改造工程，根据业主要求，在已建2#集气站设计3台增压泵、3台冷却器，在已建3#集气站设计4 台增压泵、4台冷却器，以满足单井来气进入已建压缩机的生产需要。2#、3#站增压泵进口压力均为0.01?0.05MPa（G），出口压力均为0.1MPa（G）。新建增压泵 进口管线φ219×6.0与已建缓冲罐煤层气出口管线φ219×6.0、新建煤层气出冷却器进压缩机管线φ219×6.0与原有煤层气压缩机进气管线φ219×6.0涉及非 带压动火连头作业，由于站内设备处于运行状态，且连头处主管线正常输气，故需在设备停运后，由业主对连头管线进行氮气置换，甲烷含量低于2%以下，并 由业主有关部门确认管道内是否带压以及可燃气体浓度是否适合动火作业，检查无误后方可进行碰头作业。为确保设备试运时无泄露，为保证管线非带压动火连头工作有序、保质保量、安全高效地完成，为消除连头事故隐患，避免不必要的损失，特编制本方案，作为该工程动火连头作业的行为准则，指导动火连头作业。本方案为潘庄项目2#、3#站增压泵及其配套设施安装改造工程站内工艺管道非 带压动火连头施工阶段的指导性技术文件。 适用于本公司所承建的工业管道安装工程管道非带压动火连头施工。 2.0编制依据 2.1.0中石化中原石油工程设计有限公司提供的施工图纸。 2.2.0施工现场踏勘资料。 2.3.0国家现行的法令、法规，地区颁发的安全、消防、环保等管理规定。 2.4.0施工技术标准及验收规范。
编号：AQ-BH-08673 ( 管理资料) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 动火作业安全技术措施专项施 工方案 Special construction scheme of safety technical measures for hot work
动火作业安全技术措施专项施工方 案 说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要 制订复杂的方案。 一、开工准备 1办理动火证，落实安全措施。 2对作业人员进行安全教育，安全技术交底。 3检查灭火器材、消防器材，确保完好无隐患。 二、基本防范措施 1、现场施工区域严禁抽烟。 2、可燃物品仓库及堆放场，应设置在供水可靠、消防车能够到达的地方。有明火的作业区与可燃材料堆垛之间的防火间距应大于30m。 3、可燃物品仓库四周，应留有宽度不小于6m的消防通道，并保持畅通。
4、对贮存的可燃物应经常进行防火安全检查，发现火灾隐患，必须及时消除。 5、在仓库或堆放场进行装卸作业时，机动翻斗车、拖拉机等易产生火花的机械严禁进入可燃物品仓库。 6、机动车辆上应配备消防器材。施工现场消防道路应保持畅通。 7、仓库或堆放场的电缆应埋地敷设。电线需架空时，与露天燃料堆垛的最小水平距离，不应小于电杆高度的1.5倍。仓库或堆放场不得乱拉临时线路。 8、仓库或堆放场所使用的照明灯，与易燃堆垛间的距离不得小于1m。 9、开关箱、接线盒，距易燃物堆垛外缘不得小于1.5m。 10、仓库或堆放场的电气设备，应经常检查维修。 三、电气焊作业 1、焊、割作业焊工必须持证上岗并满足以下要求： ①焊工不了解焊、割周围环境的安全状况时，不得动火； ②未确认焊件内部已无可燃、易爆物前，不得动火；
长庆油田分公司动火作业计划书 动火级别：三级 申报单位：红井子作业区黄17井区 申报时间：
动火作业计划书 一、作业方案 1、动火作业概况 黄17井区黄平34-17井场新增油井投产，现需要进行新增油井管线焊接连头动火作业。
2、作业内容和动火范围 作业内容：黄17井区黄平34-17井场新增油井投产，现需要进行新增油井管线焊接连头动火作业。 动火范围：黄平34-17井口至混进管线上。 3、作业步骤 （1）对动火区域内油气浓度进行多点检测，其油气浓度低于爆炸下限的10%，符合施工条件方可作业。 （2）卡开如图所示闸门法兰，并彻底盲断。 （3）黄平34-17新增油井管线连头动火。 （4）恢复生产现场。 4、动火工程前期准备工作和安全措施 ⑴动火部位容器（管线）油气隔离、清洗、置换、通风情况； 动火区域污油已清理干净，通风良好。 ⑵动火部位油气浓度检测、化验情况； 现场用可燃气体探测仪对施工区域周围的油气浓度进行多点检测，其油气浓度低于爆炸下限的10%，符合动火施工条件。 ⑶动火部位与其它设施的间距隔离情况； 动火部位距离抽油机约1米。 ⑷施工材料准备情况； 施工器具及各类机械设备已准备齐全，施工用材料已到位。 ⑸动火期间安全措施 A、施工机具（电焊机、）均整齐摆放。 B、动火作业仅限于黄平34-17井口至混进管线上，严禁扩大动火范围。 （5）其它安全措施： A、作业人员应严格遵守站内各项安全管理制度，进站机动车辆应佩戴符合安全规定的防火帽。 B、施工现场5米内应无油污，撤离、消防通道畅通。 C、加强作业现场的监督和管理工作，及时纠正制止违章行为。 D、严格服从现场安全监督员的要求，遇到违章作业，及时纠正或停止作业。 E、卡开示意图所示的所有闸门法兰，并加盲板隔离，使动火部位完全孤立。
一、主要编制依据 1 《石油天然气站内工艺管道工程施工规范》( GB50540- ) 2 《输气管道工程设计规范》( GB50251- ) 3 川气东送管道增压工程潜江压气站设计说明 4 《石油天然气建设工程施工质量验收规范站内工艺管道工程》( SY4203- ) 5 《石油天然气钢质管道无损检测》( SY/T4109- ) 6 《石油工程建设施工安全规程》( SY6444－ ) 7 《中国石化用火作业安全管理规定》( 中国石化安 719号) 8 《天然气川气东送天然气管道分公司氮气置换安全管理规定》 9 《动火作业安全管理规范及动火作业安全操作规程》( Q/SY1241- ) 二、工程概况 1、工程简介 压气站为老站改造, 新增2台压缩机组、 1台过滤分离器、 1台旋风分离器。现压缩机进气与出气管线、过滤分离新建管线已经焊接安装完成, 而且管线试压合格, 现场动火点具备施工条件, 包含动火点1、2、 3、 4、 5、 6( 具体位置见附图) 。根据业主动火期间不停产的要求, 对原报停产放空动火碰头方案重新修改, 形成本次动火连头专项施工方案。 2、作业内容 动火作业共计6个点, 分别如下: 动火点1、 2、 3、 4为压缩机进出口管线接口, 共计8道DN600
焊口。 动火点5、 6为过滤分离区两端接口, 共计4道DN500焊口。 三、组织机构 气站动火连头作业, 由管道有限公司机关职能部门、油建等相关单位共同成立现场动火指挥组、运行保障组、安全监护组和现场施工组, 各组各负其责, 相互协作, 坚持在施工一线全程指挥, 共同完成本次动火连头施工作业。 1、动火指挥组 组长: 业主主管安全领导 组员: 业主安全科、管理处领导、总监理工程师、董淑磊( 副总经理) 主要职责: 1.1负责动火作业的现场指挥和安全监护工作。 1.2检查落实现场检查表中的相关内容并签字确认。 1.3保证动火作业各项安全措施到位。 1.4负责现场应急事件的处理与抢修人员的调度。 2、运行保障组 组长: 站长 组员: 分管运行副站长、分管安全副站长 主要职责: 2.1负责动火作业前站场流程的确认(相关阀门设备的开、关操作); 2.2负责相关设备技术、工艺参数的现场采集及监视; 2.3负责动火施工作业前的安全检测工作;
中冶天工上海十三冶建设有限公司 苏地2006-G-89号C4地块工程 CMTCC SHANGHAI SHISANYE CONSTRUCTION CO.,LTD 动火安全技术措施方案 1 苏地2006-G-89号C4地块 动火安全技术措施方案 中冶天工上海十三冶建设有限公司 苏地2006-G-89号C4地块项目经理部 二0一二年十一月
1.工程概况 1)工程名称：闵联临港联合发展有限公司二期工业厂房（J1801地块）E厂房工程。 2)工程地址：上海市南汇区临港新城重装备产业区（二期）鸿音路飞舟路1509号。 3)工程特征：E厂房采用单层钢结构，总高度11.95米，辅房为二层框架结构，总高度 9.75米。建筑占地面积为4714平方米，总建筑面积约为4860平方米。结构设计抗震 设防烈度7度，结构设计合理使用年限50年。室内地坪标高±0.000相当于绝对标高 4.8米，室内外高差150mm。 2.引起火灾爆炸的点火源 在建筑施工过程中，引起火灾爆炸的点火源主要有： (1)明火。如喷灯、火炉、火柴、锅炉房或食堂烟筒或烟道喷出火星。 (2)电火花。如火花放电、短路和开闭电闸时的弧光放电、接点上的微弱火花等。 (3)电焊、气焊和气割的焊渣。 3．预防火灾的措施 施工现场合理的平面布置是达到安全防火要求的重要措施之一。工程技术人员在编制施工组织设计或施工方案时，必须综合考虑防火要求、建筑物的性质、施工现场的周围环境等因素。进行施工现场的平面布置设计时应注意以下几点： (1)要明确划分出禁火作业区(易燃、可燃材料的堆放场地)、仓库区(易燃废料的堆放区)和现场的生活区。各区域之间要按规定保持防火安全距离： ①禁火作业区距离生活区不小于15m，距离其他区域不小于25m。 ②易燃、可燃材料堆料场及仓库与在建工程和其他区域的距离应不小于 20m。

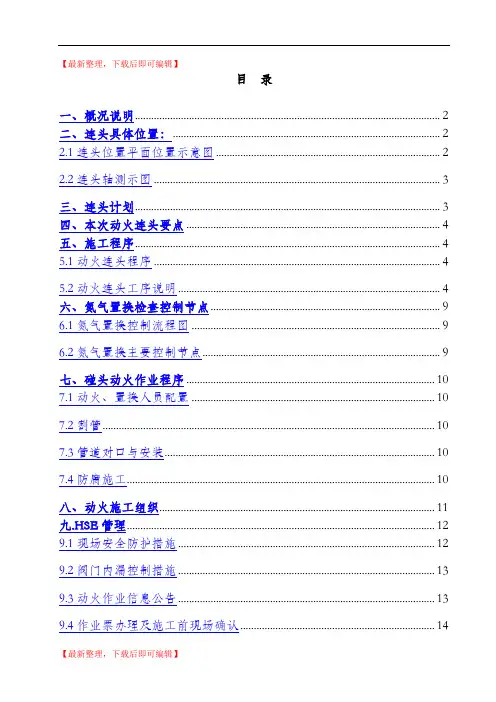

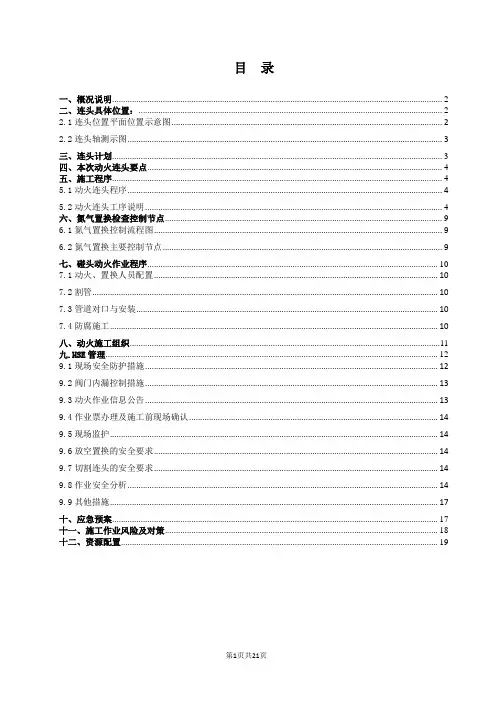

【最新整理，下载后即可编辑】 目录 一、概况说明 (2) 二、连头具体位置： (2) 2.1连头位置平面位置示意图 (2) 2.2连头轴测示图 (3) 三、连头计划 (3) 四、本次动火连头要点 (4) 五、施工程序 (4) 5.1动火连头程序 (4) 5.2动火连头工序说明 (4) 六、氮气置换检查控制节点 (9) 6.1氮气置换控制流程图 (9) 6.2氮气置换主要控制节点 (9) 七、碰头动火作业程序 (10) 7.1动火、置换人员配置 (10) 7.2割管 (10) 7.3管道对口与安装 (10) 7.4防腐施工 (10) 八、动火施工组织 (11) 九.HSE管理 (12) 9.1现场安全防护措施 (12) 9.2阀门内漏控制措施 (13) 9.3动火作业信息公告 (13) 9.4作业票办理及施工前现场确认 (14)
9.5现场监护 (14) 9.6放空置换的安全要求 (14) 9.7切割连头的安全要求 (14) 9.8作业安全分析 (14) 9.9其他措施 (17) 十、应急预案 (17) 十一、施工作业风险及对策 (18) 十二、资源配置 (19)
XXX-XXX天然气管道管道项目XXX末站（扩建）工程 放空和排污管连头方案 一、概况说明 本工程为XXX-XXX天然气管道项目XXX末站扩建工程，因新建工艺区需占用原末站放空区和排污池及XXX电厂一期放空区位置。在安装新放空筒后,先将XXX末站高压放空管及XXX电厂一期低压放空管与新建放空立管连通，再拆除XXX末站和XXX电厂一期放空立管；同时将末站原排污管与新建排污管连通，再拆除末站原排污池及部分旧排污管线。由于两处放空立管和排污池均处于运行状态，因此会涉动火连头作业。为保证XXX电厂和XXX末站正常运行和施工安全，特编制本动火连头方案。 二、连头具体位置： 2.1连头位置平面位置示意图
储罐动火施工方案
无锡市胜利石化有限公司紧急切断阀自动化连锁改造项目 库区储罐钢浮盘开孔 安全施工技术方案 编制： 审核： 批准： 南通通博设备安装工程有限公司 南京分公司 1月16日 第一章编制依据及工程承诺 本安全施工技术方案是根据业主及安全管理部门要求，并结合
我们同类工程施工经验的基础上编制而成的。在编制过程中合理安排施工程序与顺序，保证各施工项程序相互促进，紧密衔接，避免不必要的重复工作。 1.1.编制依据 1. 库区领导现场技术交底； 2. 液位及厂家要求； 1.2.承诺 为向业主表示我们对施工该项目工程的信心和为业主服务的真挚诚意，公司将确保人力、设备、物力的配置。在此，我们对工期、质量、安全、服务特作以下郑重承诺： 1.2.1施工工期 按照业主要求施工。 1.2.2工程施工质量 严格按施工验收规范及标准施工，确保优质工程。 1.2.3工程安全 确保安全事故为零。 1.2.4工程服务 确保业主对工程的一切施工要求，在施工过程乃至今后长期的使用过程中与业主密切协调工作，按规范标准施工，高标准严要求，时时处处为业主着想，努力为业主提供热情、重诺、充满人情魅力的真诚服务。 在工程施工中，我们一定接受业主和工程部的监督检查。牢
固树立为业主服务的意识，无论是工程中，还是后期的保运中，无论是保修期内，还是超出保修期，我们都一如既往地做好服务工作，想业主之所想，急业主之所急，用户的需要就是我们的职责。我们坚决做到，随叫随到，树立我公司的良好企业形象。 第二章工程主要概况及特点 2.1.工程概况 2.1.1 工程名称：无锡胜利石化有限公司紧急切断阀自动化连锁改造项目； 2.2.1 工程地点：无锡胜利石化有限公司无锡胜利油库库区； 2.3.1工程内容：库区5台储罐需安装此致伸缩式液位计，其中2#柴油储罐及3#汽油储罐内部钢浮盘无开孔，液位计重锤感应部分需安装至储罐罐底。故此次改造需对2#及3#储罐内部钢浮盘开设DN400孔进行安装液位计重锤。5台储罐需将罐顶透光孔盖进行拆除，然后进行切割DN200孔焊接短管及法兰。1#柴油储罐DN100罐根电动阀法兰偏斜，需动火割除后重新进行焊接安装。 第三章浮盘改造专项施工方案 3.1.工程概况 3.1.1库区5台储罐需安装此致伸缩式液位计，其中2#柴油储罐及3#汽油储罐内部钢浮盘无开孔，液位计重锤感应部分需安装至储罐罐底方可满足自动化安装要求。故此次改造需对两台储罐内部钢浮盘进行开孔。1#柴油储罐DN100罐根电动阀法兰偏
管线动火连头的施工要点 大庆油田工程建设有限公司化建公司第五工程部李博 【摘要】管道建设和抢修中，经常会遇到连头作业，整个施工过程包含有挖掘、吊装、管线打开、有限空间、临时用电、动火等危险作业，不但技术要求高，安全风险也很大。 【关键词】管线；动火连头；施工要点。 1 概述 高一联合站隶属于第五采油厂第五油矿，地处高台子油田中心位置，属大庆市大同区境内。本工程主要对安全隐患问题较多的原油处理系统、注水系统及配套的供配电系统、供热采暖系统、自控系统等进行全面改造，通过方案及布局优化，对高一联合站进行原址改造，在布局上对原油处理系统各功能模块进行整合。 高一联合站动火连头主要包括:外输油进、出口管线；天然气进、出站管线及去往加热炉管线；事故罐及沉降罐进、出口管线；临时流程搭设的管线。 2 动火连头方法 2.1施工前准备 技术人员做好详细的动火连头施工方案，找相关部门办理动火报告审批，对动火现场进行全面检查，对需要连头的管线提前预制，对动火连头施工人员进行培训。由站内人员及管理单位开始到流程，使动火连头管线与原工艺流程断开，确认与原工艺流程相连阀门无渗漏。联合检查对工艺流程进行确认，确认后方可动火。 2.2输油管线动火连头 2.3.2管线切割
切割管线采用无齿锯或切管器不动火切割，为防止污染需在管线切割处下方根据管线内容量挖一个集油坑，在集油坑内铺设防渗布，待原油凝固后把排出的油污装袋拉运至指定地点。 2.3.3管线封堵 在动火连头管线两端的阀门处加设盲板防止阀门不严，切割管线后在管线切口处加装封堵球，并把管口处向管内500mm的油污清理干净，防止在修口和焊接时发生危险。
动火施工安全方案集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
动火施工安全方案一、工程概况 本工程为中国石油华北石化公司炼油质量升级与安全环保技术改造工程16万吨立方/小时制氢装置桩基工程，该场地位于厂内非正常生产区域内（至生产厂区直线距离约1.0公里），拟采用三岔双向挤扩灌注桩。本工程中采取动火措施的施工内容主要包括： 1.钢筋笼制作中主筋搭接焊及箍筋点焊； 2.设备维修中使用电、气焊修补钻头及钻具。 二、指导思想和目标 1、坚持诚信思想，精心组织，合理安排，科学管理，加强过程控制，严把安全生产关，满足业主的合理要求。 2、质量目标：确保本工程一次成功，全部工程质量合格。 3、安全目标：严格遵守岗位职责，确保施工、交通、消防安全零事故。
4、工期目标：确保工程在合同期限内竣工。 三、组织机构及岗位责任要求： （一）管理人员 现场负责人：左大虎安全员：郭桂峰 现场负责人职责： (1)按照业主要求提出动火申请，办理动火作业许可证； (2)对作业人员作业前进行安全交底； (3)落实动火作业风险削减措施，组织实施动火作业，并对作业风险削减措施的有效性和可靠性负责； (4)及时纠正违章作业行为。 安全员职责：
做好动火前的安全交底（包括风险识别），检查施工现场安全措施落实是否到位，对作业全过程安全进行监护。 （二）、作业人员 现场专业焊工：牛秀山荣盼盼 电焊工要求： (1)电焊工必须经安全技术培训、考核，持证上岗。 (2)电焊工作业时应穿戴工作服、绝缘鞋、电焊手套、防护面罩、护目镜等防护用品，高处作业时需系安全带。 (3)作业前应检查焊机、线路、焊机外壳保护接零等，确认安全后方可作业。 (4)雨、雪、风力六级(含)以上天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 (5)高处作业时，必须符合下列要求：与电线的距离不得小于2.5m；必须使用标准的防火安全带，并系在可靠的构架上；必须在作业点正下方5m
XXXX成品油管道站场工程 XX分输站站内连头施工安全技术方案 编制：XXXXX 审核：XXXXX 审批：XXXXX 二O一七年一月
目录 一、编制依据及执行标准 (3) 二、工程概述 (3) 三、施工内容 (4) （一）施工作业准备 (4) （二）施工作业步骤 (5) （三）主要工具设备 (5) 四、HSE管理 (7) （一）项目HSE组织机构 (7) （二）HSE职责划分 (7) （三）HSE措施 (8) 五、危害识别、风险评价及风险控制措施 (17) 六、应急预案及应急措施 (24) （一）目的 (24) （二）范围 (24) （三）应急组织 (24) （四）应急预案 (25) （五）应急计划 (28) （六）应急物资 (28)
一、编制依据及执行标准 本方案依据下列施工技术文件进行编制： 1．XX分输站站内连头方案 2．施工现场情况及业主技术交底； 3．相关技术标准（具体如下）： （1）《油气长输管道工程施工及验收规范》GB 50369-2014； （2）《石油天然气金属管道焊接工艺评定》SY/T0452-2012； （3）《钢质管道焊接及验收》GB/T31032-2014； （4）《石油天然气钢质管道无损检测》SY/T 4109-2013； （5）《埋地钢质管道阴极保护技术规范》GB/T 21448-2008； （6）《钢制管道外腐蚀控制规程》GB/T 21447-2008； （7）《油气管道用火管理规范》（Q/SY64．2—2007）； （8）《输油气管道用火方案编制导则》； （9）《石油天然气钢质管道无损检测》 SY/T 4109-2013； （10）《石油化工建设工程施工安全技术规范》GB 50484-2008 4．工程施工依据国家和地方规范、华南分公司规章制度要求（具体如下）： （1）《直接作业安全管理规定》（石化销售华南安〔2016〕139号） （2）《XXXX输油管道生产安全事故应急预案》 二、工程概述
