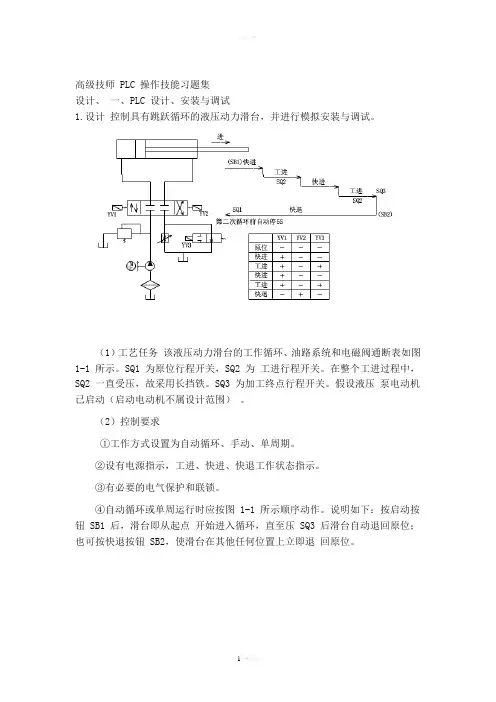

开始进入循环，直至压SQ3后滑台自动退回原位；也可按快退按钮SB2，使滑台在其他任何位置上立即退回原位。
（3）电路设计
①根据任务，设计用PLC控制的主/控电路图（或控制系统框图）。
②填写《材料申领单》。
③列出PLC控制I/O接口（输入/输出）地址分配表（或现场元件信号对照表）。
④绘制PLC控制I/O接口（输入/输出）接线图。
⑤根据工艺要求，设计梯形图。
⑥根据梯形图，列出指令表。
（4）程序输入调试
能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（5）安装与接线
①按主/控电路图及PLC控制I/O接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（6）联调试验
②填写《材料申领单》。
③列出PLC控制I/O接口（输入/输出）地址分配表（或现场元件信号对照表）。
④绘制PLC控制I/O接口（输入/输出）接线图。
⑤根据工艺要求，设计梯形图。
⑥根据梯形图，列出指令表。
（3）程序输入调试
能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（4）安装与接线
①按主/控电路图及PLC控制I/O接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（5）联调试验
正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
3.用PLC控制自控成型机的设计。
图1-3 自动成型机示意图
（1）工艺过程
①初始状态：当原料放入成型机时，液压缸Y1、Y2、Y4为“OFF”，Y3为“ON”，S1、S3、S5为“OFF”，S2、S4、S6为“ON”。
②启动运行：
a、当按下启动键SB1，系统动作要求Y2为“ON”时，液压缸B的活塞向下运动，使S4为“OFF”。
b、当该液压缸活塞下降到终点时，S3为“ON”，启动左液压缸，A的活塞向右运动，右液压缸C的活塞向左运动。此间Y1、Y4为“ON”，Y3为“OFF”，S2、S6为“OFF”（复位）。
c、当A缸活塞运动到终点S1为“ON”，并且C缸活塞也到终点，S5为“ON”时，原料已成型，各液压缸开始退回原位。首先，A、C液压缸返回，返回时Y1、Y4为“OFF”，Y3为“ON”，S1、S5为“OFF”（复位）。
d、当A、C液压缸退回到初始位置，S2、S6为“ON”时，B液压缸返回；Y2为“OFF”自复位，动作后S3为“OFF”（复位）。
e、当液压缸返回初始状态，S4为“ON”时，系统回到初始状态，取出成品，放入原料后，按启动按钮重新启动，开始下一个工件加工。
（2）控制要求
①工作方式设置为手动、单周期。
②有必要的电气保护和联锁。
③单周期循环时应按上述顺序动作。
（3）电路设计
①根据任务，设计用PLC控制的主/控电路图（或控制系统框图）。
②填写《材料申领单》。
③列出PLC控制I/O接口（输入/输出）地址分配表（或现场元件信号对照表）。
④绘制PLC控制I/O接口（输入/输出）接线图。
⑤根据工艺要求，设计梯形图。
⑥根据梯形图，列出指令表。
（4）程序输入调试
能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（5）安装与接线
①按主/控电路图及PLC控制I/O接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（6）联调试验
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（6）联调试验
正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
5.
b、半自动工作方式：先操作夹紧按钮SB5，待工件被夹紧、压力继电器SP动作后，滑台快进。当快进到预定位置时，液压控制阀M被压下（M不发出电信号），自动转为工进行进速度。加工完成，滑台到终点时压下开关SQ2，延时1S，然后滑台快速后退。滑台退至原位，压下开关SQ1，延时2S后工件松开电磁阀动作，完成一个半自动循环。
c、机床处于“调整”工作时，用四只按钮实现滑台或夹具的单独调整。
d、设置短路保护、电动机过载保护等电器保护环节和联锁环节。滑台向前、向后运动，工件的夹紧、松开工况可用发光二极管显示；通电待机、“半自动”和“调整”方式、M1、M2电动机运行、滑台退回至原位和工件行进终点位置，设有外接指示灯就地显示。
（2）电路设计
①根据任务，设计用PLC控制的主/控电路图（或控制系统框图）。
②填写《材料申领单》。
③列出PLC控制I/O接口（输入/输出）地址分配表（或现场元件信号对照表）。
④绘制PLC控制I/O接口（输入/输出）接线图。
⑤根据工艺要求，设计梯形图。
⑥根据梯形图，列出指令表。
（3）程序输入调试
能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（4）安装与接线
①按主/控电路图及PLC控制I/O接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（5）联调试验
