手推自走式草坪修剪机的设计

XXXX大学

毕业设计说明书

设计Q扣1：1459919609Q扣2：1969043202

学院：

专业：

题目：手推式草坪修剪机的设计

指导教师：职称:

职称:

20**年**月**日

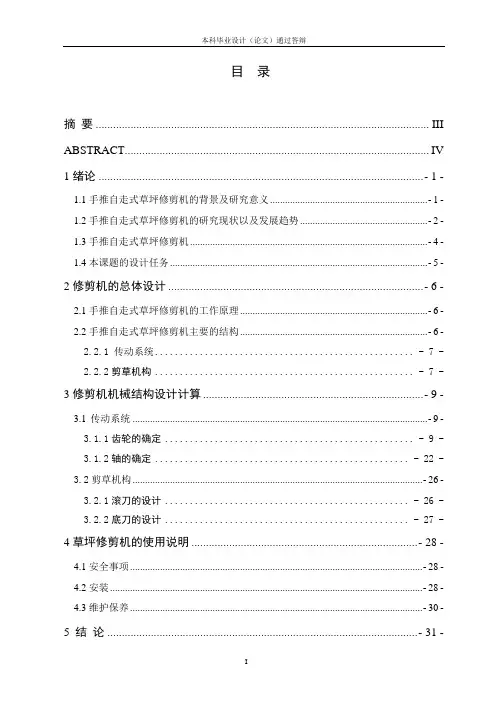

目录

摘要 (Ⅲ)

ABSTRACT (Ⅳ)

1前言

1.1手推式草坪修剪机的背景及研究意义 (1)

1.2手推式草坪修剪机的研究现状及发展趋势 (2)

1.3手推式草坪修剪机 (4)

1.4本课题的设计任务 (5)

2手推式草坪修剪机的总体设计

2.1手推式草坪修剪机的工作原理 (6)

2.2手推式草坪修剪机的主要结构 (6)

2.2.1传动系统 (7)

2.2.2剪草机构 (7)

3手推式草坪修剪机机械结构设计计算

3.1传动系统 (9)

3.1.1齿轮的确定 (9)

3.1.2轴的确定 (22)

3.2剪草机构 (26)

3.1.1滚刀的设计 (26)

3.1.2底刀的设计 (27)

4手推式草坪修剪机的使用说明

4.1安全事项 (28)

4.2安装 (28)

4.3维护保养 (30)

5结论 (31)

谢辞 (32)

参考文献 (33)

摘要

草坪是现代社会的重要组成部分，也是社会文明及环境的重要标志。近年随着草坪面积的增加，对草坪的护养也随之增加。手推式草坪修剪机通过齿轮传动机构把驱动轮的转动传给滚刀使滚刀旋转，利用滚刀与底刀相切形成剪刀原理对草坪进行剪切的。

本文对手推式草坪修剪机的工作原理，传动系统和剪草机构等具体结构做了详细介绍，并且重点计算确定了传动系统中齿轮和轴的基本尺寸，对各个标准零件、非标准零件的选取也做了相应的计算。在计算数据的基础上用Auto CAD完成无动力草坪修剪机的装配图、部分非标准件的零件二维图,并用Solid Edge完成所有零件的三维造型和装配。该机具有无污染、无噪音、无振动等优点，适用于庭院草坪，小面积草坪，防暴区域草坪。

关键词：草坪；手推式草坪修剪机；传动系统

The Design of Hand Mower in Lawn

ABSTRACT

The lawn is the important part in the modern society,which is an important symbol of the social civilization and the environment.In the recent years,with the increment of lawn area,the lawn cultivating is also increased.Hand mower in lawn is a machine which transfers the running of the wheel to the spiral hob by the gear wheel box.The spiral hob meshes with the fixed tool,which likes a pair of scissors,and cuts down the grass.

In this paper，the work principle of the hand mower in lawn,the transmission part,the cut part and the adjusting part are reviewed.The design of the wheels and axes of the gear box is particularly studied.And the choice of the standard parts and non-standard parts is also particularly discussed.The assembly drawing of the machine and drawings of non-standard parts are finished by Auto CAD.Moreover,the three-dimensional shapes are finished by Solid Edge.The machine has many merits which traditional lawnmower does not have,such as without air pollution,noises,vibration and so on.It is fit for court lawn,small area lawn and riot region lawn.

Key Words:Lawn；Hand mower in lawn；Transmission device

充值后就可以下载此设计说明书（不包含CAD图纸）。我这里还有相应的word说明书（附带：开题报告、外文翻译）和CAD图纸（共计13张图纸）及Solid Edge软件三维制图若干张（可以用UG 软件打开）。需要全套资料的朋友请加1：1459919609或2：1969043202，需要其他设计题目直接联系！！！

1前言

1.1手推式草坪修剪机的背景及研究意义

草坪是高度培育的特殊草地，随着草坪面积的扩大，品质的提高，草坪业逐渐由单一的人工作业向半自动化﹑机械化﹑自动化过度，草坪作业的机械化已经成为十分重要的课题。

大部分的草坪一直到19世纪中叶还在使用镰刀来割草或放牧牛羊以保持草地的整齐性。随着高尔夫球﹑网球以及足球等运动的兴起，保持完整的草地做运动场便成为当务之急。从20世纪起出现以机器代替手工的趋势，于是好的修剪机遂成为草坪管理的必需品。

草坪修剪机分滚切式﹑旋刀式﹑剪切式三类，按动力又可分为手动与机动两类。机动有乘坐式与手推式，北京园林机修厂JUS—420型旋刀式修剪机系单缸四冲程汽油机驱动，功率2.6Kw,一把旋刀，幅宽420mm，每班可修剪2000m2,整机质量40Kg。上海园林机械厂JCG540Ⅱ型滚切式草坪修剪机，乘坐手推两用式，有两个前进档，IE50F—2汽油机功率2.3kw，5片滚刀，幅宽540mm，该机高，但用于坡地时机组稳定性较差。小庭院的草坪可用上海生产的JCG—250Ⅱ型手推草坪修剪机，人推动前进并使6个滚刀旋转切割草坪，幅宽250mm。德国SOLO522型草坪修剪机为手推式，动力系单缸四冲程汽油机，功率为2.3kW，刀片为剪切式，幅宽800mm。该产品的特点是刀片耐磨，机具噪声低，振动小，对坡地适应性好。改换工作部件可作扫雪工具。

旋刀式剪草机适用于草高25-80mm低要求的草坪，剪幅在0.5-20.m之间。滚切式剪草机适用于草高3-80mm的高要求草坪，剪幅0.5-5.0m之间。

修剪是维持优质草坪的重要作业，它主要是定期除掉草坪草枝条的土表部分。在特定的草坪上，根据所需要的培育强度，修剪的目的是在特定的范围内保持顶端生长，控制不理想的、不耐剪的营养生长，维持一个观赏和游息草坪，产生一个真实的击球表面或发展草坪作物。

修剪的质量由所使用的剪草机的类型和割时草地的状况决定。因此，随各种特殊功能的开发，应重视修剪机具的发展。

我国幅原广阔，地区差异很大。草坪的功能不同，对机具的要求也不同，加之各地区经济发展不平衡，用户的购买能力也有差异，因此草坪机械只有开发系列产品才能满足不同市场的需要。
