“画法几何及工程制图”复习资料
复习重点：
1制图基本知识与技术

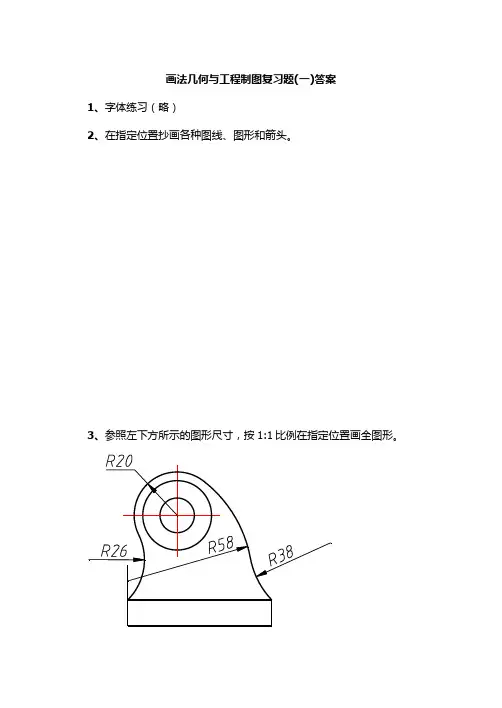

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
2 投影法和点的多面正投影
1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法
2. 掌握二面投影图和三面投影图的投影规律
3. 掌握作辅助正投影的方法
3平面立体的投影及线面投影分析
1. 掌握基本平面立体的三面投影图的投影特性
2. 掌握立体上直线的投影特性
3. 掌握立体上平面的投影特性
4. 掌握点、线、面间的相对几何关系
4平面立体构形及轴测图画法
1. 掌握基本平面体的叠加、切割、交接
2. 掌握平面立体的尺寸标注方法
3. 掌握轴测投影原理及平面立体的轴测投影画法
5 规则曲线、曲面及曲面立体
1. 了解曲线的形成与分类
2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法
3. 了解曲面的形成、分类
4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画
法 5. 掌握基本曲面立体（圆柱、圆锥）的投影特性 6. 掌握平面与曲面体或曲表面相交的投影画法7. 了解两曲面体或曲表面相交的投影画法
8. 掌握圆柱与圆锥的轴测图画法
6 组合体
1. 学会使用形体分析法对组合体的形成进行分析
2. 掌握根据实物绘制组合体的三视图的方法
3. 掌握组合体的尺寸注法
4. 掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图
5. 掌握组合体轴测图的画法
7 图样画法
1. 掌握六个基本视图的画法
2. 掌握剖视图的表达方法
3. 掌握断面图的表达方法
4. 掌握在组合体轴测图中进行剖切的画法
5. 了解常用的简化画法
6. 了解第三角画法的概念
8 钢筋混凝土结构图（了解）
1. 了解钢筋混凝土结构的基本知识
2. 掌握钢筋混凝土结构的图示方法
3. 掌握钢筋混凝土结构图的阅读方法
9 房屋建筑图（了解）
1. 了解房屋的组成和各部分的作用，了解房屋的一般设计方法
2. 了解房屋施工图的分类及有关规定
3. 了解房屋总平面图的绘制方法
4. 掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法
5. 了解建筑详图的绘制方法
10 桥梁、涵洞工程图（了解）
了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
题1：单项选择题，将正确答案填写在括号内
1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是：
A. 参考作用
B. 与国家标准并行使用
C. 取代国家标准
D. 对国家标准的补充答案：D
2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：
A.总图制图标准
B.水利水电工程制图标准
C.技术制图标准
D.铁路工程制图标准答案：C
3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：
A. 字体的高度
B. 字体的宽度
C. 标准中的编号
D. 序号答案：A
4. 在字体的号数系列中，字体的号数值是其前一个的：
A. 1.2倍
B. 2倍
C. 3倍
D. 2.0倍答案：B
5. 图纸上的汉字应写成长仿宋体，汉字的字高是字宽的：
A. 1.2倍
B. 2倍
C. 3倍
D. 2.0倍答案：B
6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：
A. 594?841
B. 210?297
C. 420?594
D. 297?420 答案：C
7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：
A. 594?841
B. 210?297
C. 420?594
D. 297?420 答案：B
8. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：
A. 100
B. 1000
C. 50
D. 20 答案：C
9. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度的尺寸数字为：
A. 100
B. 1000
C. 50
D. 20 10. 中粗虚线的用途为：
A. 表示假想轮廓
B. 表示可见轮廓
C. 表示不可见轮廓
D. 画中心线或轴线答案：C
11. 细双点划线的用途为：
A. 表示假想轮廓
B. 表示可见轮廓
C. 表示不可见轮廓
D. 画中心线或轴线答案：A
12. 在建筑工程图上，对于多排平行排列的尺寸，内排尺寸距离图形轮廓线不宜小于：
A. 5mm
B. 8mm
C. 10mm
D.
15mm 答案：C
13. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：
A. 3~5mm
B. 5~7mm
C. 7~10mm
D. 10~15mm 答案：C
14. 三面投影图中水平投影反映形体的：( ) A. 上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系C. 上下、左右的方位关系 D. 上下、前后的方位关系答案：B
15. 三面投影图中正面投影反映形体的：( ) A. 上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系C. 上下、左右的方位关系 D. 上下、前后的方位关系答案：C
16. 如果A点在V投影面上，则：
A. A点的x坐标为0
B. A点的y坐标为0
C. A点的z坐标为0
D. A点的x、y、z坐标都不为0 答案：B
17. 如果A点在W投影面上，则：
A. A点的x坐标为0
B. A点的y坐标为0
C. A点的z坐标为0
D. A点的x、y、z坐标都不为0 答案：A
18. 在任意斜平面内：
A. 只有一条水平线
B. 有二条水平线
C. 有无数条水平线，且它们的同面投影相互平行
D. 有无数条水平线，且它们的同面投影相交答案：C 19. 在任意斜平面内：
A. 只有一条正平线
B. 有二条正平线
C. 有无数条正平线，且它们的同面投影相互平行
D. 有无数条正平线，
