实训项目 1 虹吸式雨量计安装与使用实训任务：学会安装和使用虹吸式雨量计。
实训设备：DSJ2 型虹吸式雨量计
实训任务分解与指导：
实训任务可分解为实训准备、仪器安装与使用两部分。
一、 实训准备内容指导
1、领取仪器，检查设备完整无缺。
每套仪器包括：
1．雨量计主体 1 个
2．承水器盖子 1 个
3．贮水筒 1 个
4．备用虹吸管 2 支
5．钢丝牵绳 3 条
6．拉绳固定钉 3 个
7．自记笔尖 2 个
8．密封圈及密封垫圈 各 2 个
9．自记墨尖 1 瓶
10．雨量杯 1 个
11．自记纸 8张
12．合格证 1 份
13．说明书 1 本
2、了解仪器用途、结构与工作原理
虹吸式雨量计是用以连续记录液体降水、 降水起迄和降水强度之自记仪器。 适用于水文、 气象台站及有关部门。
虹吸式雨量计由承雨器、小漏斗、浮子室、浮子、虹吸管、自记钟、记录笔、笔挡、储 水器、观测窗和外壳等组成。
其工作原理为：降水从承水器的承水口落入，由承水器的锥形大漏斗汇总经导水管流 入小漏斗和进水管至浮子室，此时浮子室内水位上升。浮子升高并带动固定在浮子杆上之记 录笔上升。同时装在钟筒上的自记纸随自记钟旋转， 由装有自记墨水的笔尖在自记纸上画出 曲线。当笔尖达自记纸 10 毫米线上时，浮子室内液面即达到虹吸管的弯曲部分，由虹吸作 用，水从虹管中自动溢出。浮子下降至笔尖指零线时停住，继续降水时重复上述动作。
3、熟悉仪器技术参数
1．记录纸分度范围：-0.5 ~ 10.5 毫米（降水量每到 10 毫米时，虹吸一次）。
2．记录误差：±0.05毫米。
3．降水强度记录范围：0.01 ~ 4 毫米/分钟。
4．承水口内径：200±0.3 毫米。
5．承水口面积为浮子室横截面积 9.7 倍。
6．自记纸上雨量最小分度，0.1 毫米。
全程记录时间：26 小时。 时间最小分度：10 分钟。
7．在非工作情况下，虹吸一次的持续时间不超过 14秒。
8．自记钟上满弦连续工作时间不短于 36 小时；24小时内任意时刻走时误差不超过±
5 分钟。
9．仪器重量：17 公斤。
10．仪器尺寸：φ335×1095
二、 仪器安装调整与使用指导
①虹吸式雨量计安装在观测场平整的地面上，用三根钢丝绳牵固，以免震动使记录发 生变化，承水口面用水平仪调整呈水平。
②自记纸卷在钟筒上，将自记钟上满发条放在支柱的钟轴上，注意先顺时针后逆时针 方向旋转自记钟筒，检查齿轮的啮合情况是否良好。
③将虹吸管的短弯曲端插入浮子室的出水管内，并用连接器密封紧固。
④将笔尖注入自记墨水，用手指夹住记录笔杆，使笔尖接触纸面。对准时间消除齿隙。
⑤检查虹吸是否正常。
用清水缓慢倒入承水器至虹吸作用止，虹吸管溢流停止后，笔尖应停留在零线上。偏 离多时，要拧松笔杆固定螺钉进行粗调；微调时，用手指扳动记录笔杆，调节笔尖指零线。
虹吸作用应在 10 毫米上开始，若未达到或未达到或超过 10 毫米线，需旋松虹吸管联 接器，把虹吸管上移或下降。
若虹吸作用不正常溢流时间超过 14 秒时，则是虹吸管弯曲部分脏污，可取下虹吸管， 用软布系于绳中央，先用肥皂水后用清水拖擦洗净。若虹吸时有气泡产生，不能溢完，说明 虹吸管内漏气，可用白腊或凡士林的油脂混合物涂堵密封。
⑥检查仪器是否正常运行。
当仪器正常时，雨量记录有如下特点：
1．无雨时，自记纸上画水平线。
2．有雨时，画着平滑的上升曲线。
3．当水从浮子室溢出时，画着垂直线。
常用电工工具的使用实训指导书 一、实训目的 1.学会常用、通用电工工具的识别与使用：验电器、螺钉旋具、螺帽旋具、电工刀、钢丝钳、尖嘴钳、断线钳、剥线钳、活动扳手、镊子。 2.了解常用线路装修工具：电工用凿、手电钻、冲击钻、管子割刀、登高工具、防护工具和常用设备装修工具、电烙铁的使用。 3.熟悉导线连接和绝缘的恢复。 二、原理说明 (一)、常用电工用具的介绍： 1、钢丝钳 结构：俗称老虎钳，是钳夹和剪切工具，由钳头和钳柄两部分组成。电工钢丝钳在钳柄套有绝缘管（耐压500伏），可用于适当的带电作业。 作用：弯绞或钳夹导线线头、固紧或起松螺母； 刀口用来剪切导线或剖切软导线绝缘层；铡口用来 铡切电线线芯和钢丝、铅丝等较硬金属。 规格：按总长度分为150、175、200毫米多种 规格。 钢丝钳使用注意事项： 使用前，应检查绝缘把柄的绝缘是否完好，以防带电作业时发生触电事故。 用来剪切带电导线时，不得用刀口同时剪切相线和零线，以防短路 。钢丝钳钳头不应该代替榔头使用，以免损坏。 2、尖嘴钳 构造与作用：头部细而长，有细齿，能在狭小的地方工作，夹捏小零件，也可弯圈，带刃口者可剪切细小的铜、铝线。它的柄部套有绝缘管，耐压一般为500伏。 规格：按总长度计规格有130、160、180、200毫米四种 3、斜口钳 构造与作用：斜口钳（又称断线钳）有圆弧形的钳头和上翘的刃口，适宜于剪断金属丝。钳柄有铁柄、管柄和绝缘柄，耐压一般为1000伏。 规格：按总长度计规格有130、160、180、200毫米四种。 4、剥线钳 作用：用来剥削6平方毫米以下塑料或橡胶电线的绝缘层。 构造：由钳头和手柄两部分组成。钳头部分由压线口和切口构成；分有直径0.5-3毫米的多个切口，以适宜于不同规格的芯线。手柄是绝缘的，其耐压为500伏。 注意使用时，电线必须放在大于其芯线直径的切口上切剥，否则要切伤芯线。 5、低压验电笔 构造与作用：又称测电笔，或简称电笔。它是一种检验低压电线、电器和电气装置是否带电的工具。它由氖管、电阻、弹簧和笔身等组成 。常用验电有钢笔式和螺丝刀式（又称 图8-1钢丝钳 图8-2尖嘴钳 图8-3斜口钳 图8-4剥线钳
1、安装方法：雨量计的安装应严格按照现行水文规范进行。 （1）雨量计安装高度。雨量计承雨器口在水平状态下至观测场地面的高度应为0.7m。 （2）雨量计安装时，应用水平尺校正，使承雨器口处于水平状态。 （3）雨量计应固定于混凝土基座上，基座入土深度以确保雨量计安装牢固，遇暴风雨时不发生抖动或倾斜为宜。 （4）基座的设计应考虑排水管和电缆通道。 （5）信号输出电缆为两芯屏蔽线，电线接头从仪器底座的橡胶电缆护套穿进后打结，固定在雨量计内计量组件上方的接线架上。 （6）接线后，调整调平螺帽，使圆水泡居中，即表示计量组件处于水平状态，然后用螺钉锁紧。 （7）用手轻轻拨转翻斗部件，检查接受部分的信号是否正常。 （8）套上筒身，用三个螺钉锁紧。至此，仪器安装完毕。 2、注意事项。 （1）严格按照安装方法进行安装。 （2）连接雨量计的信号线屏蔽层应悬空（因信号线的另一端已连接监测仪），否则，不仅屏蔽效果不好，且容易导致雷击。 （3）雨量计引出的信号线一般应采用线管保护后入地，尽量避免架空，安装牢靠，防止意外拉断，确保信号畅通、可靠。 （4）安装完毕，检查所有接头，紧固螺丝等是否牢固。 （5）在离开现场前，观察雨量计周边环境，看有没有可能遮蔽雨量计的障碍物，如果有的话，应彻底清除。 3、雨量计的现场测试 现场调试时应使用量杯进行3次人工注水试验(每次注水10mm，5至10分钟内均匀注完水量)，并观测仪器记数是否与所注入水量一致（为保证数据的精度，可以采用医用输液器点注观察）。测试误差在±0.2mm/10mm（半斗左右），超过误差应进行调整。每次测试后一定要作好记录，以便整编时能清除测试数据。
实训项目二电工常用工具的使用 一、实训目的 l.握电工常用工具的组成 2.掌握电工常用工具的使用 3.握电工常用工具的注意事项及安全 二、设备与器材 l.压验电器二只 2.螺钉旋具二把 3.丝钳一把 4.尖嘴钳一把 5.断线钳一把 6.剥线钳一把 7.电工刀一把 8.活络扳手一把 三、实训步骤和方法 正确使用和维护电工工具，既能提高工作效率和施工质量，又能减轻劳动强度、保证操作安全和延长电工工具的使用寿命。常用的电工工具包括通用工具、线路安装工具、登高工具和设备装修工具等，这里只介绍通用工具。通用工具是指一般专业电工都要应用的常用工具装备。电工所需的通用工具除以下分别介绍的外，尚有手锯、手锤和锉刀等钳工操作的基本工具。 电工常用工具是指一般专业电工都要使用的工具。 1.验电器 验电器是用来测定物体是否带电的一种电工常用工具。 (1) 验电器分类验电器分低压和高压两种。 ①低压验电器低压验电器又称电笔，测电范围在60 - 500V之间。低压验电器有钢笔式和螺丝刀式，如图2-1所示。
b) 图2-1 低压验电器 a) 钢笔式低压验电器 b) 螺丝刀式低压验电器 钢笔式低压验电器由氖管、电阻、弹簧、笔身和笔尖组成，如图_2—la所示。虽然螺丝刀式（又称旋凿式或起子式）验电器的外形与钢笔式不同，但它也是由氖管、龟阻、弹簧等组成，如图2-lb所示。 用电笔验电时、，带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电笔中的氖管在电场作用下就会发光。 使用低压验电器时，必须正确握持低压验电器，照图2-2所示方法使氖管小窗朝向自己，手指或手掌顶住笔尾金属体。 图2-2 低压验电器的握法 a）钢笔式握法 b）螺丝刀式握法 ②高压验电器高压验电器又称高压测电器。主要用来测量电力输送网络中的高压电。10kV高压测电器由金属钩、氖管、氖管窗、固紧螺钉、护环和把柄等组成，如图2-3所示。 图2-3 10KV高压验电器
四、翻斗式雨量计安装调试（15分） （一）操作要求 在指定地点对翻斗式雨量计（JDZ05型）进行安装、注水试验；对雨量采集器（DT350型）进行安装、初始化；雨量计与采集器的连接、调试与试验数据的清除。整理计算出注水检查精度。 （二）主要内容 1、在指定地点检查并安装翻斗式雨量计。安装雨量计、承雨口水平检查、翻斗安装检查、干簧管检查与调整、圆水准调平、人工注水试验、信号输出检查。 2、在指定地点检查并安装、初始化雨量采集器。 3、雨量计与雨量采集器的连接、调试与试验数据的清除。电源电压测量与更换、雨量采集器初始化并与人工注水连测、试验数据删除。 4、记录并整理成果。 （三）操作程序 1、选手入场后，最多有2分钟的准备时间并向裁判示意已做好操作准备；由裁判宣布计时开始，选手才能进入操作程序； 2、大项有三个。即：（1）在指定场地对翻斗式雨量计（JDZ05型）进行安装、注水试验；（2）对雨量采集器（DT300型）或（DT350型）进行安装、电池测量（标准电压12V，测量电压在10.6-14.4V为正常值）初始化；（3）雨量计与采集器的连接、注水（考场提供20ml左右的试验用水）联试与试验数据的清除。注水联试误差在±5%之内为合格。 3、采集器初始化参数有裁判在赛前准备时间内提供。参数包括：时钟、站号、存储间隔、波特率。 4、全部操作完成后，选手应向裁判提交成果并主动示意已完成，裁判计时终止。 （四）时间规定 1、规定操作时长为20分钟。 2、在规定的时间内未完成全部的操作，按实际完成的内容计分； 且速度校正系数k为0.85。 3、在规定时间内完成可获得奖励，速度校正系数k为 K=0.85+0.15(Tmax-T)/(Tmax-Tmin) 上式中Tmax为规定操作时间长（20分钟）；T为选手完成历时（分钟），Tmin为所有选手中操作完成时间最短的完成历时（分钟）。 4、最后得分数为：K*A（A为操作总分，K为速度校正系数）。
雨量计使用措施 为了贯彻落实雨季三防工作方案，做好降雨量的观测，确保雨量计能够正常使用，制定雨量计使用措施： 1.虹吸式雨量计工作原理 雨水由筒口收集后流入一测量筒内，筒内的浮筒随之上升，当筒内贮满10毫米降雨时，发生一次短时的虹吸作用，将其内的水排净，使浮子重新开始从零位记录。浮子上的笔尖则在钟筒上记下降雨量随时间的累积过程。 2.开始使用前必须按顺序进行调整检查： ⑴调整零点，往承水器里倒水，直到虹吸管排水为止。待排水完毕，自记笔若不停在自记纸零线上，就要拧松笔杆固定螺钉，把笔尖调至零线再固定好。 ⑵用10mm清水，缓缓注入承水器，注意自记笔尖移动是否灵活；如摩擦太大，要检查浮子顶端的直杆能否自由移动，自记笔右端的导轮或导向卡口是否能顺着支柱自由滑动。 ⑶继续将水注入承水器，检查虹吸管位置是否正确。一般可先将虹吸管位置调高些，待10mm水加完，自记笔尖停留在自记纸10mm刻度线时，拧松固定虹吸管的连接螺帽，将虹吸管轻轻往下插，直到虹吸作用恰好开始为止，再固定好连接螺帽。此后，重复注水和调节几次，务必使虹吸作用开始时自记笔尖指在10mm处，排水完毕时笔尖指在零线上。 3.观测和记录 自记记录供自动站雨量缺测时，整理各时降水量及挑选极值用。遇固体降水时，处理方法同翻斗式遥测雨量计。 ⑴自记纸的更换 ①无降水时，自记纸可连续使用8-10天，用加注1.0mm水量的办法来
抬高笔位，以免每日迹线重叠。 ②有降水（自记迹线上升≥0.1mm）时，必须换纸。自记记录开始和终止的两端须做时间记号，可轻抬自记笔根部，使笔尖在自记纸上划一短垂线；若记录开始或终止时有降水，则应用铅笔做时间记号。 ③当自记纸上有降水记录，但换纸时无降水，则在换纸前应作人工吸虹（给承水器注水，产生吸虹），使笔尖回到自记纸“0”线位置。若换纸时正在降水，则不作人工虹吸。 ⑵自记纸的整理 ①在降水微小的时候，自记迹线上升缓慢，只有累积量达到0.05mm或以上的那个小时，才计算降水量。其余不足0.05mm的各时栏空白。 4.维护 ⑴在雨季，每月应将盛水器内的自然排水进行1-2次测量，并将结果记在自记纸背面，以备使用资料时参考。如有较大误差且非自然虹吸所造成，则应设法找出原因，进行调整或修理。 ⑵虹吸管与浮子室侧管连接处应紧密衔接，虹吸管内壁和浮子室内不得沾附油污，以防漏水或漏气而影响正常虹吸。浮子直杆与浮子室顶盖上的直柱应保持清洁，无锈蚀；两者应保持平行，以减小摩擦，避免产生不正常记录。 ⑶定期为自记钟上弦，防止自记钟不转或转速过慢使记录不准确。 ⑷定期检查自记笔芯，确保笔芯能够正常使用。 ⑸非工作人员禁止私自操作雨量计
实训二：发动机拆装与检修的常用工量具及其正确使用 一、实训目的及要求 1、了解常用工具和量具的种类和作用 2、掌握各种扳手、锤、撬棒等常用拆装工具的使用方法 3、掌握各种量具的使用方法 4、学会汽车举升机、吊车、千斤顶等举升机具的使用方法和要求 二、实训设备和工量具 各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、汽车举升机、吊车；钢板尺、游标卡尺、外径千分尺、百分表、量缸表、塞尺。 三、课时2节 四、实训内容 (一)发动机常用拆装工具的作用和使用方法 1、扳手 扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒 扳手、活动扳手、管子扳手等。 (1)开口扳手 最常见的一种扳手，又称呆扳手，如图所示。其开口的中心平面和本体中心平面成15°角， 这样既能适应人手的操作方向，又可降低对操作空间的要求。其规格是以两端开口的宽度s(mm)来表示的，如8—10、12 —14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。(2)梅花扳手 梅花扳手同开口扳手的用途相似。其两端是花环式的。其孔壁一般是12边形，可将螺 栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。如图所示。使用时，扳动30后，即可换位再套，因而适用于狭窄场合下操作。与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。其规格以闭口尺寸S(mm)来表示，如8 —10、12—14 等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr锻造，并经热处理。 (3)套筒扳手 套筒扳手的材料、环孔形状与梅花扳手相同，适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母，如图所示。套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接
实训项目 1 虹吸式雨量计安装与使用实训任务：学会安装和使用虹吸式雨量计。 实训设备：DSJ2 型虹吸式雨量计 实训任务分解与指导： 实训任务可分解为实训准备、仪器安装与使用两部分。 一、 实训准备内容指导 1、领取仪器，检查设备完整无缺。 每套仪器包括： 1．雨量计主体 1 个 2．承水器盖子 1 个 3．贮水筒 1 个 4．备用虹吸管 2 支 5．钢丝牵绳 3 条 6．拉绳固定钉 3 个 7．自记笔尖 2 个 8．密封圈及密封垫圈 各 2 个 9．自记墨尖 1 瓶 10．雨量杯 1 个 11．自记纸 8张 12．合格证 1 份 13．说明书 1 本
2、了解仪器用途、结构与工作原理 虹吸式雨量计是用以连续记录液体降水、 降水起迄和降水强度之自记仪器。 适用于水文、 气象台站及有关部门。 虹吸式雨量计由承雨器、小漏斗、浮子室、浮子、虹吸管、自记钟、记录笔、笔挡、储 水器、观测窗和外壳等组成。 其工作原理为：降水从承水器的承水口落入，由承水器的锥形大漏斗汇总经导水管流 入小漏斗和进水管至浮子室，此时浮子室内水位上升。浮子升高并带动固定在浮子杆上之记 录笔上升。同时装在钟筒上的自记纸随自记钟旋转， 由装有自记墨水的笔尖在自记纸上画出 曲线。当笔尖达自记纸 10 毫米线上时，浮子室内液面即达到虹吸管的弯曲部分，由虹吸作 用，水从虹管中自动溢出。浮子下降至笔尖指零线时停住，继续降水时重复上述动作。 3、熟悉仪器技术参数 1．记录纸分度范围：-0.5 ~ 10.5 毫米（降水量每到 10 毫米时，虹吸一次）。 2．记录误差：±0.05毫米。 3．降水强度记录范围：0.01 ~ 4 毫米/分钟。 4．承水口内径：200±0.3 毫米。 5．承水口面积为浮子室横截面积 9.7 倍。 6．自记纸上雨量最小分度，0.1 毫米。 全程记录时间：26 小时。 时间最小分度：10 分钟。 7．在非工作情况下，虹吸一次的持续时间不超过 14秒。 8．自记钟上满弦连续工作时间不短于 36 小时；24小时内任意时刻走时误差不超过± 5 分钟。 9．仪器重量：17 公斤。 10．仪器尺寸：φ335×1095 二、 仪器安装调整与使用指导
气象要素观测 2010-01-13 16:47:03| 分类：教学相长| 标签：|字号大中小订阅 气象要素能表明一定地点和特定时刻天气状况的大气变量或现象, 如温、压、湿、风、降水等。也能表明大气物理状态、物理现象以及某些对大气物理过程和物理状态有显著影响的物理量。主要有：气温、气压、风、湿度、云、降水、蒸发、能见度、辐射、日照以及各种天气现象。通过实地观测，对学生 进一步学习气候和天气系统都有着重要意义。 一、活动目的 1、了解气象要素包括哪些内容，并加深印象。 2、让学生明白一些数据来之不易，培养学生的耐性。 3、丰富学生的课余生活。 二、活动内容及要求 1、通过观测初步学会气象观测的基本技能和方法。 2、熟悉气象观测仪器的使用，同时加深和验证课堂上所学的内容。 3、初步学会建立小型气象园的步骤、要求等。 三、参加人员 钮书广、王自力、康卫卫、朱同旗及地理兴趣小组全体成员。 四、活动地点及时间 1、活动时间：2010年元月4日 2、活动地点：淮阳县气象站 五、活动准备 1、12月25日由钮书广带队，我们地理组的几位老师前去淮阳县气象站实地考察，并征得气象站领导的同意，定于元月4日下午4:30带学生参观 学习。 2、12月28日，我把这一消息告知兴趣小组成员，并要求他们查阅相关资料并做好准备。 六、活动内容 （一）温度的观测 一、百叶箱中的温度观测 1、百叶箱 百叶箱的四边是由两排薄的木板及叶组成，木板向内倾斜成45°角，箱底由三块木板组成，中间一块比边上两块稍高些，箱盖有两层，其间空气能 自由流通。 百叶箱应具有良好的反辐射能力，故内外均涂以白色，以减少太阳辐射的影响。 百叶箱应水平牢固地安装在一个高出地面125mm的特别的架子上，箱门对正正北、以避免开箱读数时太阳辐射的干扰。 2、百叶箱内仪器安装 百叶箱内各仪器都安置在箱内特别的铁架上，干湿球温度应垂直固定在铁架的两端，干球在东，湿球在西，球面据地面1.5米，湿球的下方是一个带盖的水盂，水盂固定在铁架下面的横梁上，盂口离湿球约3cm，湿球纱布通过杯盖的狭缝引入盂内，侵入水中。
发动机拆装维修常用工量具 一、实验参考课时：4课时 二、实验目的及要求 （一）了解常用工具和量具的种类和作用。 （二）掌握各种扳手、榔头、撬棒、铜棒等常用拆装工具的使用方法。（三）掌握各量具的使用方法 （四）学会汽车举升器、吊车、千斤顶等举升机具的使用方法和要求。 三、实验设备及工量具 各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪、汽车举升器、吊车；钢板尺、卡钳、游标卡尺、外径千分尺、百分表、量缸表、塞尺。 四、实验内容 （一）拆装工具的作用和使用方法 1、扳手 扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒扳手、活动扳手、管子扳手等。 (1)开口扳手
最常见的一种扳手，又称呆扳手，其开口的中心平面和本体中心平面成l5 角，这样既能适应人手的操作方向，又可降低对操作空间的要求。其规格是以两端开口的宽度s(mm)来表示的，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。 (2)梅花扳手 梅花扳手同开口扳手的用途相似。其两端是花环式的。其孔壁一般是12边形，可将螺栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。使用时，扳动30 后，即可换位再套，因而适用于狭窄场合下操作。与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。其规格以闭口尺寸S(mm)来表示，如
8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr锻造，并经热处理。 （1一快速摇柄；2一万向接头；3一套筒头；4一滑头手柄；5一旋具接头；6一短接杆；7一长接杆； 8一棘轮手柄；9一直接杆） (3)套筒扳手套筒扳手的材料、环孔形状与梅花扳手相同，适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母，套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接杆等组成，各种手柄适用于各种不同的场合，以操作方便或提高效率为原则，常用套筒扳手的规格是l0～32 mm。在汽车维修中还采用了许多专用套筒扳手，如火花塞套筒、轮毂套筒、轮胎螺母套筒等。 a）叉形凸缘及转向螺母套筒扳手
雨量计 1.雨量计 雨量计（rainfall recorder）：用来测量一段时间内某地区的降水量的仪器（降雪量的测量则需要使用雪量计）。常见的有虹吸式和翻斗式两种。（1994年12月18日，中国首台光学雨量计问世。） 大部分的雨量计都是以毫米作为测量单位，有时候测量结果也会以英寸或厘米作为单位。 而观测的频率则可以根据采集单位的要求而变化。 染程度或其他测试的样本。 ——雨水结冰，堵塞漏斗。 雨量计的安装：在远离建筑物和树木的空地上，以最大程度地减小观测误差。 国内主要生产厂家：徐州伟思水务科技有限公司（徐州伟思信息系统工程研究所）、潍坊大禹水文科技有限公司、南京江瀚信息工程有限公司（河海大学水文水利自动化研究所）、南京水文水利自动化研究所 注：该类仪器设备生产需具有《中国工业产品生产许可证》。 2.虹吸式雨量计
水器，经下部的漏斗汇集，导至浮子室。浮子室是由一个圆筒内装浮子组成，浮子随着注入雨水的增加而上升，并带动自记笔上升。自记钟固定在座板上，转筒由钟机推动作用回转运动，使记录笔在围绕在转筒上的记录纸上画出曲线。记录纸上纵坐标记录雨量，横坐标由自记钟驱动，表示时间。当雨量达到一定高度（比如10毫米）时，浮子室内水面上升到与浮子室连通的虹吸管处，导致虹吸开始，迅速将浮子室内的雨水排入储水瓶，同时自记笔在记录纸上垂直下跌至零线位置，并再次开始雨水的流入而上升，如此往返持续记录降雨过程。 虹吸式雨量计的优缺点： 优点：节约能源，降水有记录，不需要人守候； 缺点：但必须定时到现场去更换记录纸，操作繁琐（现已有自动虹吸式雨量计）。虹吸管易堵塞。 3.翻斗式雨量计（传感器）
网络综合布线实训指导书 沈阳工程学院 信息工程系 网络工程教研室
目录 实训项目一网络综合布线系统工程常用器材和工具认识 (1) 实训项目二 RJ-45水晶头端接和跳线制作及测试实训 (5) 实训项目三网络模块原理端接实训 (6) 实训项目四 RJ-45网络配线架端接实训 (7) 实训项目五 110型通信跳线架端接实训 (8) 实训项目六基本永久链路实训 (9) 实训项目七复杂永久链路实训 (10) 实训项目八网络插座的安装实训 (11) 实训项目九水平布线系统－PVC线管的布线工程技术实训 (13) 实训项目十水平布线系统－PVC线槽的布线工程技术实训 (15)
实训项目一网络综合布线系统工程常用器材和工具认识 (讲解1学时，认识1学时) 在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具。 1．线槽规格、品种和器材 在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。 a.金属槽 金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图1.1所示。 图3-9 线槽外形 b.塑料槽塑料槽的外状与图 1.1类似，但它的品种规格更多。与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。 c.金属管 金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。管的外形如图1.1所示。 d.塑料管 塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。 与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。 图1.1 线槽外形和线管外形 2. 桥架 桥架分为普通型桥架、重型桥架、槽式桥架。在普通桥架中还可分为普通型桥架，直边普通型桥架。桥架的外形如图1.2所示。 在普通桥架中，有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。 在直通普通型桥架中有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。
降雨量的测定 从天空降落到地面上的雨水，未经蒸发、渗透、流失而在水面上积聚的水层深度，我们称为降雨量(以毫米为单位)，它可以直观地表示降雨的多少。目前，测定降雨量常用的仪器包括雨量筒和量杯。雨量筒的直径一般为20厘米，内装一个漏斗和一个瓶子。量杯的直径为4厘米，它与雨量筒是配套使用的。测量时，将雨量筒中的雨水倒在量杯中，根据杯上的刻度就可知道当天的降雨量了。 中国气象局规定：24小时内的降雨量称之为日降雨量，凡是日雨量在10毫米以下称为小雨，10.0－24.9毫米为中雨，25.0－49.9毫米为大雨，暴雨为50.0－99.9毫米，大暴雨为100.0－250.0毫米，超过250.0毫米的称为特大暴雨。由于我国幅员辽阔，少数地区根据本省具体情况另有规定。例如，多雨的广东，日雨量80毫米以上称暴雨；少雨的陕西延安地区，日雨量达到30毫米以上就称为暴雨。 如果你手边没有雨量筒，那也不用担心，利用一些常见的器皿，你完全可以自制一个，效果也相当不错。取一个口径为20厘米的一次性塑料或纸制碗（可选用大小合适的方便面纸碗），在其底部凿一比玉米粒稍大的小洞，然后将碗放在一个无盖的罐子上。罐内有一玻璃瓶，瓶口与碗底的小洞相接。简易雨量筒就做好了。简易雨量筒做好后，便可将它放在离地70厘米高处（筒口距地面的距离）承接雨水。雨停后，用秤称出瓶中的水重，30克水即相当于1毫米的降雨量 雨量器的种类 测量降水量的基本仪器有雨量器和雨量计两种。 雨量器：是用于测量一段时间内累积降水量的仪器。常见的雨量器外壳是金属圆筒，分上下两节，上节是一个口径为20厘米的盛水漏斗，为防止雨水溅失，保持容器口面积和形状，筒口用坚硬铜质做成内直外斜的刀刃状；下节筒内放一个储水瓶用来收集雨水。测量时，将雨水倒入特制的雨量杯内读出降水量毫米数。降雪季节将储水瓶取出，换上不带漏斗的筒口，雪花可直接收集在雨量筒内，待雪融化后再读数，也可将雪称出重量后根据筒口面积换算成毫米数。 雨量计又分 翻斗式雨量计：是可连续记录降水量随时间变化和测量累积降水量的有线遥测仪器。分感应器和记录器两部分，其间用电缆连接。感应器用翻斗测量，它是用中间隔板间开的两个完全对称的三角形容器，中隔板可绕水平轴转动，从而使两侧容器轮流接水，当一侧容器装满一定量雨水时（0.1或0.2毫米），由于重心外移而翻转，将水倒出，随着降雨持续，将使翻斗左右翻转，接触开关将翻斗翻转次数变成电信号，送到记录器，在累积计数器和自记钟上读出降水资料。 虹吸式雨量计：虹吸式雨量计是可连续记录降水量和降水时间的仪器。其上部盛水漏斗的形状和大小与雨量器相同。 当雨水经过漏斗导入量筒后，量筒内的浮子将随水位升高而上浮，带动自记笔在自记纸上划出水位上升的曲线。当量筒内的水位达到10毫米时，借助虹吸管，使水迅速排出，笔尖回落到零位重新记录。自记钟给出降水量随时间的累积过程。 据气象部门介绍：气象预报把下雨、下雪都叫做降水，降水的多少叫降水量，表示降水量的单位通常用毫米。1毫米的降水量是指单位面积上水深1毫米。
WEISER 安装使用前请详细阅读说明书 V09.01 单价：1800 中国江苏
JD05型翻斗式雨量计使用说明书 1概述 本仪器为降水量测量一次仪表，其性能符合国家标准GB/T11832-2002《翻斗式雨量计》和国家标准GB/T11831-2002《水文测报装置遥测雨量计》相关要求。 本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。 2构造、特点 如图1所示，本仪器由承雨口1、滤网2、引水漏斗3、翻斗支架4、翻斗5、翻斗轴套6、倾角调节装置7、水平调节装置8、恒磁钢9、干簧管10、信号输出端子11、排水漏斗12、底座13、不锈钢筒身14、底座支承脚15等组成。其中，翻斗支架4上安装有翻斗轴套6和圆水平泡、干簧管支架和信号输出端子。 与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化旋转式定位结构，翻斗5通过翻斗轴安装在2个轴套的宝石轴承中，使翻斗的装、拆更加方便，也无需再调整两个轴套之间的距离，给现场安装带来了方便。 本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。 本仪器的引水漏斗与翻斗支架为紧配合安装，一般情况下不必取下引水漏斗。 本仪器的水路通道部件引水漏斗、翻斗及排水漏斗用进口优质透明材料制作，使仪器动态工作过程观测更为一目了然。 本仪器的翻斗上装有两个恒磁钢，干簧管支架上装有两个干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。仪器两路信号输出中的一路用作现场记数计量，另一路用作遥测报信。本仪器与遥测终端机连接时，应配有匹配的接口电路，以防止因干簧管抖动和因翻斗回跳引发的计数、报讯错误。 本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将翻斗按照本说明书相关要求将翻斗安装在翻斗支架上的2个轴套中并将翻斗支架调水平使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。 3主要技术参数 3.1 承雨口径：φ20000.60mm；刃口锐角：40o～45 o 3.2分辨力：0.2mm；0.5mm；可选 3.3测量准确度：≤±3%（室内人工降水、以仪器自身排水量为准） 3.4雨强范围：0.01mm～4mm/min（允许通过最大雨强8mm/min） 3.5发讯方式：双触点通断信号输出 3.6工作环境： 环境温度：0～50℃ 相对湿度；<95%(40℃) 3.7尺寸重量：2.5kg
降雨量是如何计算的 从天空降落到地面上的雨水，未经蒸发、渗透、流失而在水面上积聚的水层深度，我们称为降雨量(以毫米为单位)，它可以直观地表示降雨的多少。 目前，测定降雨量常用的仪器包括雨量筒和量杯。雨量筒的直径一般为20厘米，内装一个漏斗和一个瓶子。量杯的直径为4厘米，它与雨量筒是配套使用的。测量时，将雨量筒中的雨水倒在量杯中，根据杯上的刻度就可知道当天的降雨量了。 中国气象局规定24小时内的降雨量称之为日降雨量，凡是日雨量在10毫米以下称为小雨，10.0－24.9毫米为中雨，25.0－49.9毫米为大雨，暴雨为50.0－99.9毫米，大暴雨为100.0－250.0毫米，超过250.0毫米的称为特大暴雨。由于我国幅员辽阔，少数地区根据本省具体情况另有规定。例如，多雨的广东，日雨量80毫米以上称暴雨；少雨的陕西延安地区，日雨量达到30毫米以上就称为暴雨。 如果你手边没有雨量筒，那也不用担心，利用一些常见的器皿，你完全可以自制一个，效果也相当不错。取一个口径为20厘米的一次性塑料或纸制碗（可选用大小合适的方便面纸碗），在其底部凿一比玉米粒稍大的小洞，然后将碗放在一个无盖的罐子上。罐内有一玻璃瓶，瓶口与碗底的小洞相接。简易雨量筒就做好了。简易雨量筒做好后，便可将它放在离地70厘米高处（筒口距地面的距离）承接雨水。雨腕，用秤称出瓶中的水重，30克水即相当于1毫米的降雨量。雨量器的种类 测量降水量的基本仪器有雨量器和雨量计两种。 1.雨量器：是用于测量一段时间内累积降水量的 仪器。常见的雨量器外壳是金属圆筒，分上下两节， 上节是一个口径为20厘米的盛水漏斗，为防止雨水 溅失，保持容器口面积和形状，筒口用坚硬铜质做成 内直外斜的刀刃状；下节筒内放一个储水瓶用来收集 雨水。测量时，将雨水倒入特制的雨量杯内读出降水 量毫米数。降雪季节将储水瓶取出，换上不带漏斗的 筒口，雪花可直接收集在雨量筒内，待雪融化后再读 数，也可将雪称出重量后根据筒口面积换算成毫米 数。 2.雨量计 ①翻斗式雨量计：是可连续记录降水量随时间变 化和测量累积降水量的有线遥测仪器。分感应器和记 录器两部分，其间用电缆连接。感应器用翻斗测量， 它是用中间隔板间开的两个完全对称的三角形容器， 中隔板可绕水平轴转动，从而使两侧容器轮流接水， 当一侧容器装满一定量雨水时（0.1或0.2毫米）， 由于重心外移而翻转，将水倒出，随着降雨持续，将 使翻斗左右翻转，接触开关将翻斗翻转次数变成电信 号，送到记录器，在累积计数器和自记钟上读出降水 资料。 ②虹吸式雨量计：虹吸式雨量计是可连续记录降
虹吸式雨量计的常见故障及其排除方法 邓传领 (房县气象局,房县 442100) 中图分类号:P412.13; 文献标识码:B; 文章编号:1004-9045(2002)-01-0018-02 虹吸式雨量计是气象台站普遍使用的用于连续自动记录降水变化的仪器。目前多数台站使用的是承雨口面积314cm2的虹吸式雨量计,每10mm雨量虹吸一次。在测定较小雨量时其效果较好,但在降水强度较大或降水时间较长时,其误差大、故障多,较压、温、湿等自记仪器易出故障。 《地面气象观测规范》中,对虹吸式雨量计安装与使用做了较详细的讲解,但由于多方面原因,虹吸式雨量计使用中仍有一些故障发生。该文对房县站虹吸式雨量计使用过程中出现的故障进行了分析,并找出了故障的成因及相应的排除方法。 1 主要故障及其排除方法 多年来,房县站在使用虹吸式雨量计的过程中,该仪器经常出现这样或那样的故障,造成自记降水的缺测,以致影响到记录的连续性和完整性。在此,对虹吸式雨量计经常出现的故障现象、原因及其解决方法进行了归纳。 1.1 自记迹线发生偏斜 在虹吸式雨量计的使用过程中,常会出现记录的自记迹线明显偏斜的现象。若迹线偏右,则导致所测降水强度变小;反之,迹线偏左,降水强度将变大。其原因可能有三种:(1)由于钟筒或浮子室不垂直所致; (2)浮子直杆与支架直杆因变形不垂直所致;(3)自记纸更换时未对齐所致。解决方法:对第一种情况,可在它们的底部垫一金属片加以纠正;对第二种情况,可卸下浮子直杆与支架直杆放在木砧上轻轻敲直后再装上;对第三种情况,换纸时务必使纸的两端对应的刻度线保持水平。 1.2 笔尖上升到一定高度后不虹吸 这种故障现象的特点是上升到虹吸高度处的雨水缓慢地沿虹吸管内壁溢出,使虹吸管不虹吸,记录一直划平线。原因有三种:(1)虹吸管与浮子室侧管有较大 收稿日期:2001-08-15的空隙,浮子室的水从空隙处漏出;(2)由于粘胶物质老化,虹吸玻璃管与铜管脱胶后存在缝隙;(3)浮子直杆与支架直柱接触部分的摩擦较大,直杆被卡住不能下降。解决的方法分别是:对第一种情况,可检查虹吸管与侧管接口处的橡皮圈是否变质,若已变质,应更换,还有的雨量计是用两个橡皮圈中间夹一个小铁圈用螺丝固定的,使用时应注意检查两头的橡皮圈是否完好无损;对第二种情况,用万能胶涂于缝隙处,待其干后即能正常使用;对第三种情况,可卸下机械部分加以清洗,直杆、直柱弯曲时要及时校直,在接触处涂上少许的润滑油。 1.3 虹吸不尽或提前虹吸 此种故障在气象台站经常出现。其成因有多种: (1)虹吸管尾部较短,可能使虹吸变慢,造成虹吸不尽; (2)浮子室有漏气现象;(3)虹吸管直径较小;(4)浮子室顶盖排气孔被堵;(5)虹吸管的弯曲处曲率偏小,直径过大,水柱上升到弯曲处顺着管壁下流;(6)机械部分摩擦过大,水的浮力不能将浮子托起;(7)虹吸管内壁污垢过多。排除方法如下:对第一种情况,由于虹吸的快慢取决于虹吸管的粗细和长度,可采用套上一小段橡皮管的方法,以加快虹吸的速度;对第二种情况,应堵塞浮子室漏隙处;对于第三种情况,可采用一根细铜丝深入到虹吸管内引水;对第四种情况,应定期检查顶盖上的排气孔是否堵住;对第五种情况,可卸下虹吸管用酒精灯烧红弯曲处,稍折弯一些或更换较适用的虹吸管;对于最后两种情况,可采取相应的除锈、去污等措施加以消除。 1.4 无降水实况时迹线也上升 此种故障现象多固定在每日的某一时段内出现,在有降水现象时,就会影响记录的准确性。其原因有两种:(1)钟筒底部某处发生凸变,部件不垂直或不水平;(2)在早晨有大雾或湿度很大时自记纸因受潮膨胀迹线慢慢上升。其解决方法分别是:对前一种情况,应更换备用钟筒,若其无备用可尽量修复;对后一种情况,应在换纸前先在自记纸的背面涂蜡或使用质量较
目录 第一章施工前期准备工作 (2) 1.1 人员分配 (2) 1.1.1 施工人员规则 (2) 1.2 施工工具准备 (3) 1.2 施工需要设备 (4) 1.4 土建施工 (5) 第二章施工安装 (5) 2.1 雨量筒安装 (5) 2.2 RTU安装 (6) 2.3 天线安装 (6) 2.4 太阳能板安装 (6) 2.5 底座支架安装 (6) 2.6现场施工注意事项： (7) 第三章后期施工 (7)
第一章施工前期准备工作 1.1 人员分配 根据施工工期、施工场地区域不同合理安排工作所需人员分别负责不同 地方。每个负责人员出发前需各自与各自的司机人员沟通，找到最合理的施 工路线并上报工程部领导，争取在最短时间之内跑完所有区域。 1.1.1 施工人员规则 1．施工期间各负责人应遵守上班时间，不可懈怠而延长施工工期。 2．现场安装时，听从项目经理安排，做到分工明确，各司其职，如遇困难，及早提出，共同协商解决，避免在一件事上花费太多时间解决问题； 3．施工需的电缆提前准备。 4．在到达施工现场之前提前通知施工现场看护人员，避免跑空。 5．备好备品备件，如遇硬件故障，现场更换； 6．施工前检查车辆，防患于未然，确保进度； 7．负责人每天做好项目施工日志，提交给部门经理； 8．部门经理需随时掌握项目最新动态，为后续项目提前调整、安排施工活动；9．部门每周召开例会，对项目中出现的问题进行讨论，群策群力， 以制定出更好的项目实施计划和改进方案。 10．项目实施前充分了解施工现场环境，确定所需设备和工具的种类和数量，填写相应表格； 11．尽量协商甲方客户协助解决现场遇到的土建问题；
南京欧熙科贸有限公司我们在电视上经常会听到某地降雨多少毫升，那么，这是怎么测算出来的呢？其实啊，测量降雨量是由一种专门的仪器——雨量计来完成的。今天，就为大家简单介绍一下雨量计的几个种类。 导语:仪器是精密产品,如想详细了解产品解决方案,请联系欧熙科贸.仪器仪表知识我们是专业的!现公司代理各大品牌仪器,如果您有需要的仪器请立即咨询. 雨量计（rainfall recorder，或量雨计、测雨计）是一种气象学家和水文学家用来测量一段时间内某地区的降水量的仪器（降雪量的测量则需要使用雪量计）。常见的有虹吸式和翻斗式两种。1994年12月18日，中国首台光学雨量计问世。 雨量计的种类很多，常见的有虹吸式雨量计、称重式雨量计、翻斗式雨量计等 虹吸式雨量计 能连续记录液体降水量和降水时数，从降水记录上还可以了解降水强度。虹吸式雨量计由承水器、浮子室、自记钟和外壳所组成。雨水由上端的承水口进入承水器，经下部的漏斗汇集，导至浮子室。浮子室是由一个圆筒内装浮子组成，浮子随着注入雨水的增加而上升，并带动自记笔上升。当雨量达到一定高度（比如10毫米）时，浮子室内水面上升到与浮子室连通的虹吸管处，导致虹吸开始，迅速将浮子室内的雨水排入储水瓶，同时自记笔在记录纸上垂直下跌至零线位置，并再次开始雨水的流入而上升，如此往返持续记录降雨过程。 称重式雨量计 这种仪器可以连续记录接雨杯上的以及存储在其内的降水的重量。记录方式可以用机械发条装置或平衡锤系统，将全部降水量的重量如数记录下来，并能够记录雪、冰雹及雨雪混合降水。 翻斗式雨量计 翻斗式雨量计是由感应器及信号记录器组成的遥测雨量仪器，感应器由承水器、上翻斗、计量翻斗、计数翻斗、干簧开关等构成；记录器由计数器、录笔、自记钟、控制线路
实训3 Windows XP控制面板及常用工具的使用 【知识要点】 1．Windows XP控制面板的简介 2．控制面板中常用工具的使用 3．压缩与解压缩软件及下载工具软件的使用 【实训内容】 一、Windows XP控制面板的使用 1．控制面板的简介 控制面板是Windows XP图形用户界面的一部分，系统的安装、配置、管理和优化都可以在控制面板中完成，比如添加硬件，添加/删除软件，控制用户帐户，更改辅助功能选项等，它是集中管理系统的场所。常用的控制面板程序见表3-1 表3-1 模块作用 添加硬件使用户添加新硬件设备到系统。 添加/删除程序允许用户从系统中添加或删除程序。 管理工具包含为系统管理员提供的多种工具，包括安全、性能和服务配置。 日期和时间允许用户更改存储于计算机BIOS中的日期和时间，更改时区。 文件夹选项 这个项目允许用户配置文件夹和文件的显示方式和打开属性。 字体 显示所有安装到计算机中的字体。用户可以删除字体，安装新字体。 Windows防火墙自动更新，病毒防护。 Internet选项允许用户更改Internet安全设置，Internet隐私设置，HTML显示选项和多种诸如主页、插件等网络浏览器选项。 键盘让用户更改并测试键盘设置，包括光标闪烁速率和按键重复速率。 网络连接 显示并允许用户修改或添加网络连接。 电源选项包括管理能源消耗的选项，来决定当按下计算机的开/关按钮时的计算机的动作，或不激活休眠模式。 区域和语言选项可改变多种区域设置，例如：货币符号、时间和日期符号、数字显示的方式，也可添加输入法。 系统查看并更改基本的系统设置。例如一个用户可以：显示用户计算机的常规信息；编辑位于工作组中的计算机名，管理并配置硬件设备。 用户帐户允许用户控制使用与系统中的用户帐户。 2．控制面板的启动方法 方法一：在【Windows资源管理器】的左窗格中，单击【控制面板】图标。弹出控制面

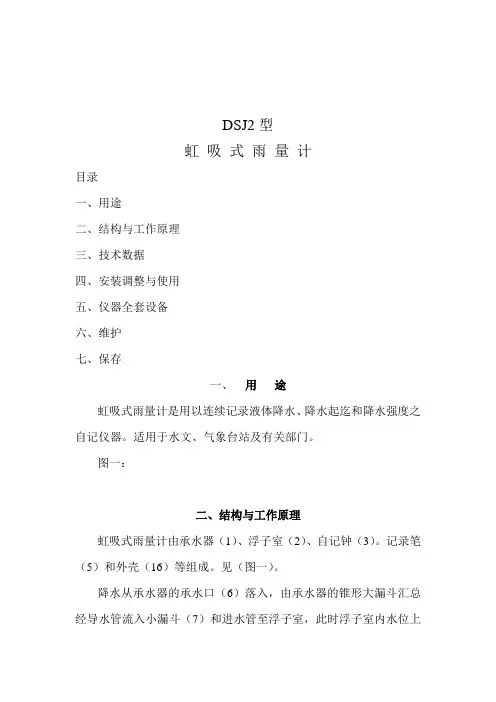

DSJ2型 虹吸式雨量计 目录 一、用途 二、结构与工作原理 三、技术数据 四、安装调整与使用 五、仪器全套设备 六、维护 七、保存 一、用途 虹吸式雨量计是用以连续记录液体降水、降水起迄和降水强度之自记仪器。适用于水文、气象台站及有关部门。 图一： 二、结构与工作原理 虹吸式雨量计由承水器（1）、浮子室（2）、自记钟（3）。记录笔（5）和外壳（16）等组成。见（图一）。 降水从承水器的承水口（6）落入，由承水器的锥形大漏斗汇总经导水管流入小漏斗（7）和进水管至浮子室，此时浮子室内水位上
