建筑制图与识图实训
作业一

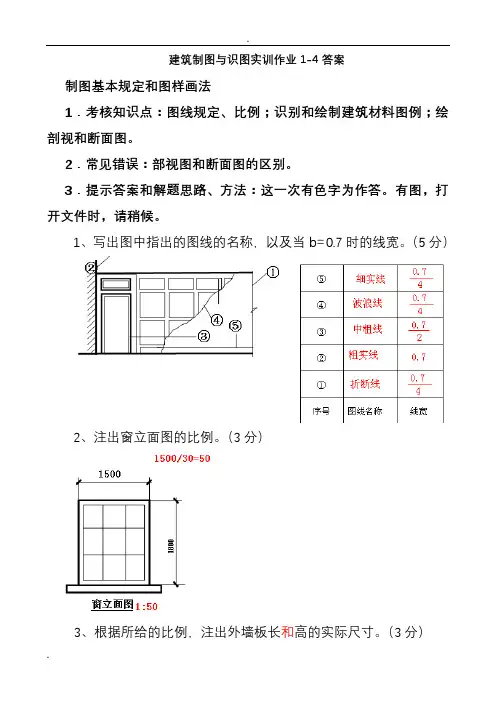

1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长和高的实际尺寸。
窗立面图
外墙板立面图 1：60
4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。
3）补绘1—1剖面图
。 。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
1
2 2
1
1
1
2
2
1-1剖面图
2-2剖面图
2-2剖面图
1 1
1 1 剖面图
2
（6）补绘1—1、2—2、3—3断面图。
2
3
3
1
1
2
（7）补画1—1阶梯剖面图。
5、简答题
（1）土木工程制图中的图线有几种？其用途有何不同？
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？
（3）图名有何作用？在注写图名时要注意哪些规定？
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？
建筑制图与识图实训
作业二
一、填空题
1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力
的空间骨架，这种骨架就是。
2、建筑结构按使用的材料不同，可分为、、等。
3、钢筋混凝土是由复合材料。钢筋的特点是，而混凝土抗拉强度，抗压强度，在钢筋混凝土结构中，钢筋主要承受，混凝土主要承受。
4、用钢筋混凝土制成的板、梁和柱等组成的结构，叫做。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：、、、和。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为，板和墙的保护层厚度为，且不应小于受力筋的。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括、、。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示；Ф表示；6表示；@表示；150表示。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是，底层钢筋的画法是。
10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。
二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面
2
1:m
4 – 4 1:m
三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表
1:n梁立面图及成型钢筋图
钢筋表
四、简答题
1、什么是钢筋混构图结构图？
2、简述钢筋混凝土结构中的各类钢筋的作用？
3、钢筋端部的弯钩常用哪几种形式？
4、什么是钢筋明细表？
5、什么是钢筋详图？
6、什么是钢屋架结构详图？主要内容有哪些？
7、什么是型钢？
8、焊缝代号主要由哪几部分组成？
9、焊缝的图形符号表示什么？
建筑制图与识图实训
小作业三
一、填空题
1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。房屋施工图分为施工图、
施工图和施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。图中已注写出该房屋的各部分建筑名称有
4、总平面图是表达新建房屋所在基地有关范围的。它表示了等。
5、建筑总平面图中标注的尺寸是以为单位，一般标注到小数点后位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以为单位；标高都是以为单位。
6、建筑施工图除总平面图外，还有、、和。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于处的水平剖视图。它主要表示建筑物的等情况。一般来说，四层房屋应分别画出建筑平面图。当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为平面图。
8、建筑平面图中的外部尺寸应注写道，第一道尺寸表示。即指从到的。
9、建筑立面图的图名可按命名，也可按命名，还可按命名。
10、是标注建筑物某一部位高度的一种尺寸形式。它分为和两
二、补图或填空
1. 画出下列常用建筑材料图例
（1）自然土壤（2）夯实土壤
（3）钢筋混凝土（4）天然石材
（5）空心砖（6）多孔材料
（7）普通砖（8）防水材料
2. 写出下列建筑材料的名称
（1）（）（2）（）（3）（）（4）（）
3. 画出下列常用建筑图例
（1）单扇平开门（2）双扇弹簧门
（3）高窗（4）平开窗
（5）墙上预留洞（6）墙上预留槽
（7）顶层楼梯平面图 （8）二层楼梯平面图
三、解释下列符号的意义 （1 （2 （3） （4）
四、根据给定的平面图，完成下述问题：
1、填写平面图中的轴线编号；
2、标注尺寸；
3、标注室内标高（地面标高为零）
五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整
