断路器-隔离开关-负荷开关(区别)

负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

隔离开关、负荷开关与断路器之间的区别隔离开关、负荷开关和断路器是电力系统中常见的三种开关设备。

虽然它们都用于控制电路的通断，但在功能和操作方式上存在一些差异。

本文将详细介绍隔离开关、负荷开关和断路器之间的区别。

隔离开关隔离开关主要用于隔离和切断电源电路，将电路与电源分离，以确保安全操作。

隔离开关通常只有两个位置：开和关。

它可以将电路切换到完全隔离的状态，从而提供一种安全的工作环境，方便进行维护和检修工作。

隔离开关的主要特点包括：•隔离功能：隔离开关具有良好的隔离性能，能够确保电源与负载之间完全隔离。

•简单结构：隔离开关通常采用简单的机械结构，操作简便，维护成本低。

•无过载保护：隔离开关通常不具备过载保护功能，一旦电路出现过载，无法及时切断电源。

•适用范围：隔离开关适用于非常电气负载，如维修、检修、分段控制等场合。

负荷开关负荷开关是一种可控制或切断负载电流的开关设备。

与隔离开关相比，负荷开关具有更加丰富的功能和操作方式。

负荷开关可用于控制电路的通断，同时具备过载保护、短路保护等功能。

它通常被用于分配电路和控制电气设备的开关操作。

负荷开关的主要特点包括：•通断功能：负荷开关可用于控制电路的通断，使电气设备能够正常工作。

•过载保护：负荷开关通常具备过载保护功能，当电路负载超过设定值时，负荷开关能够及时切断电源，保护电路安全。

•可控制性：负荷开关可以通过手动或自动方式进行控制，可以根据需要进行远程或自动操作。

•适用范围：负荷开关适用于各种电气负载，如照明设备、电机、电炉等。

断路器断路器是一种用于切断电路和保护电气设备的开关设备。

与隔离开关和负荷开关相比，断路器具备更强大的过载保护和短路保护功能。

断路器能够在电路发生过载或短路时迅速切断电源，以保护电路和设备的安全运行。

断路器的主要特点包括：•过载保护和短路保护功能：断路器具备更强大的过载保护和短路保护功能，能够在电路负载超过额定值或发生短路时快速切断电源。

隔离开关、负荷开关、真空断路器作用与区别一、什么是负荷开关是具有简单的灭弧装置，可以带负荷分合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1、开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常调换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。

尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。

本文将介绍这些设备的区别。

断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。

它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。

断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。

断路器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。

断路器还可以进行手动操作，以实现对电路的控制。

隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。

与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。

它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。

隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。

手柄的拔出使接线柱与电源断开，从而隔离电路。

隔离开关的额定电压和额定电流必须与电路相匹配。

负荷开关负荷开关是一种主要用于手动控制电路的开关。

它具有开和闭的功能，可以手动操作以打开或关闭电路。

负荷开关适用于低压电力系统，用于分配和控制电流。

负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。

通过手动操作开关机构，可以打开或关闭电路。

负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。

熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。

它可以根据电路中的电流大小进行自动断开。

熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。

熔断器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。

断路器负荷开关隔离开关三种区别引言在电力系统中，断路器、负荷开关和隔离开关是常用的电气设备，用于控制和保护电力设备。

尽管它们在外观上可能相似，但它们在操作原理、功能和应用领域上存在一些重要的区别。

本文将重点讨论断路器、负荷开关和隔离开关之间的三种区别。

1. 功能区别断路器是一种用于开断正常和异常负荷电流的电器开关设备。

它有两个基本功能：一是可以根据需要接通或切断电路，二是可以提供对电路的短路和过载保护。

断路器能够迅速切断电路，以防止电路中的过电流引发事故，同时又能够正常开合电路，以满足电气设备的操作需求。

负荷开关是用于控制和开关电气设备负荷的装置。

它只具备开关功能，通常用于控制负荷的开关操作，例如启动或停止电动机，控制照明和插座等。

隔离开关是用于将电源和设备隔离开的开关。

它在电气设备与电力系统之间起到一个隔离作用，可以确保电气设备在停机维修或其他操作过程中与电源完全断开，从而确保人员的安全以及设备的正常运行。

2. 工作原理区别断路器的工作原理是基于电磁力和电弧的灭断原理。

当电路中的电流超过设定值时，断路器会产生电磁力将触头弹开，从而切断电路。

同时，断路器内部的电弧灭断装置会有效消除切断电路时产生的电弧。

负荷开关的工作原理相对简单，它通过机械操作来控制负荷电路的连接和断开。

负荷开关内部的继电器或机械装置通过操作手柄或按钮来控制开关的状态。

隔离开关的工作原理类似于负荷开关，通过机械操作来实现与电源的隔离。

不同的是隔离开关在断开电路时，需要保证其能够承受额定电压，以确保设备在停机维修或其他操作过程中不会受到电源的影响。

3. 应用区别断路器通常用于电力系统的主要电路中，用于保护和控制主要设备，如发电机、变压器和电缆。

它们能够在发生故障时快速切断电路，以避免电气设备受损或导致火灾等事故。

负荷开关广泛应用于建筑物、工业设备和家用电器等场所，用于控制和开关负荷电路。

例如，负荷开关可以用于控制照明系统的开关和调光，启动和停止电动机，以及控制插座电源等。

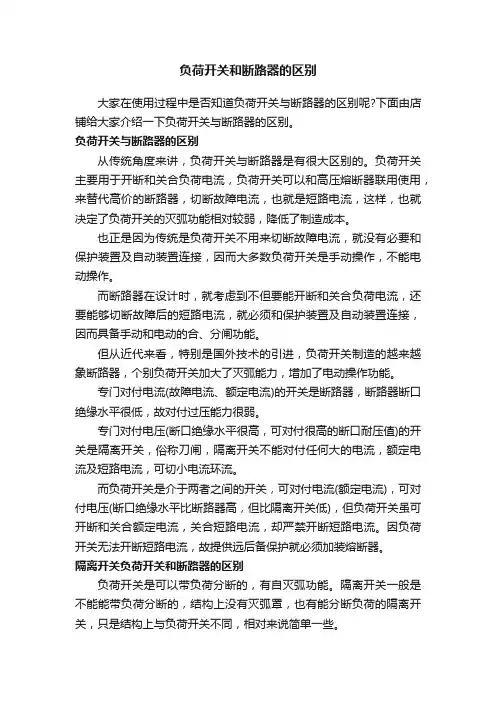

负荷开关和断路器的区别大家在使用过程中是否知道负荷开关与断路器的区别呢?下面由店铺给大家介绍一下负荷开关与断路器的区别。

负荷开关与断路器的区别从传统角度来讲，负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本。

也正是因为传统是负荷开关不用来切断故障电流，就没有必要和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。

而断路器在设计时，就考虑到不但要能开断和关合负荷电流，还要能够切断故障后的短路电流，就必须和保护装置及自动装置连接，因而具备手动和电动的合、分闸功能。

但从近代来看，特别是国外技术的引进，负荷开关制造的越来越象断路器，个别负荷开关加大了灭弧能力，增加了电动操作功能。

专门对付电流(故障电流、额定电流)的开关是断路器，断路器断口绝缘水平很低，故对付过压能力很弱。

专门对付电压(断口绝缘水平很高，可对付很高的断口耐压值)的开关是隔离开关，俗称刀闸，隔离开关不能对付任何大的电流，额定电流及短路电流，可切小电流环流。

而负荷开关是介于两者之间的开关，可对付电流(额定电流)，可对付电压(断口绝缘水平比断路器高，但比隔离开关低)，但负荷开关虽可开断和关合额定电流，关合短路电流，却严禁开断短路电流。

因负荷开关无法开断短路电流，故提供远后备保护就必须加装熔断器。

隔离开关负荷开关和断路器的区别负荷开关是可以带负荷分断的，有自灭弧功能。

隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。

隔离开关不具备保护功能，负荷开关有过载保护的功能。

负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。

刀闸和隔离开关以及断路器和负荷开关的区别
刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况
下，才能进行操作。

其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。

为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。

总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。

负荷开关没有欠压脱扣功能，突然长时间停电，不会自动断开电路，也就是说变频器在恢复供电后直接通电启动，鉴于有的变频设置的参数在恢复供电后仍然有效，使电动机自动启动。

为防止因工作疏忽而造成安全事故，不支持使用负荷开关代替断路器！
负荷开关是在额定电压和额定电流下，接通和切断高压电路的专用开关。

只允许接通和断开负载电流，但不允许断开短路电流。

断路器是用于接通和断开有载或无载线路及电气设备，以及发生短路时，能自动切断故障或重新合闸，能起到控制和保护两方面的作用。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？它是一种简单的灭弧装置，能带负载开闭电路。

它能接通或断开一定的负载电流和过载电流，但不能断开短路电流。

必须与高压熔断器串联使用，并借助熔断器切断短路电流。

负荷开关功能：1）关闭和关闭以进行合作。

由于具有一定的灭弧能力，可用于开闭负载电流和小于一定倍数（通常为3-4倍）的过载电流；也可用于开闭空载变压器、较长的空载线路，有时也可用于开闭大容量电容器组。

2）替代品。

负荷开关与限流熔断器串联使用可替代断路器。

也就是说，负荷开关承受的过载电流小于分合的一定倍数，限流熔断器承受的过载电流和分合的短路电流较大。

3）由负荷开关和限流熔断器串联而成的负荷开关，在国家标准中称为“负荷开关-熔断器组合装置”。

保险丝可以安装在负载开关的电源侧或负载开关的接收侧。

当不需要频繁更换熔断器时，应采用前一种布置方式，以负荷开关作为隔离开关的功能，隔离加在限流熔断器上的电压。

什么是隔离开关？是一种无灭弧装置的控制装置。

其主要功能是隔离电源，保证其他电气设备的安全维护。

因此，不允许带负荷运行。

但是，在某些条件下，允许打开或关闭低功率电路。

它是高压开关中最常用的电气设备隔离开关功能：一。

开通后，应建立可靠的绝缘间隙，将检修的设备或线路与电源分开，并有明显的断开点，以保证检修人员和设备的安全。

2。

根据操作需要，更换线路。

三。

用于开闭线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接时的循环电流、电压互感器的励磁电流等。

四。

根据不同结构型式的具体情况，可用于开闭某容量变压器的空载励磁电流。

高压隔离开关按安装方式的不同可分为室外高压隔离开关和室内高压隔离开关。

户外高压隔离开关是指能承受风、雨、雪、污染、冷凝、结冰、厚厚霜冻等影响，适合安装在露台上的高压隔离开关。

根据绝缘杆的不同结构，可分为单极型隔离开关、双极型隔离开关和三极型隔离开关。

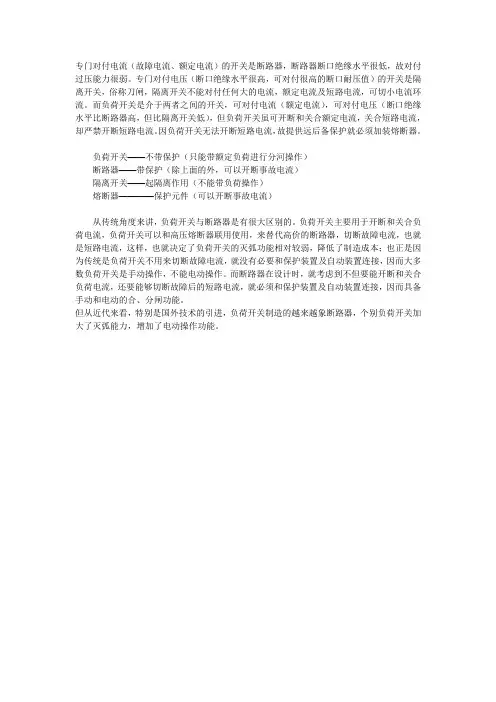

专门对付电流（故障电流、额定电流）的开关是断路器，断路器断口绝缘水平很低，故对付过压能力很弱。

专门对付电压（断口绝缘水平很高，可对付很高的断口耐压值）的开关是隔离开关，俗称刀闸，隔离开关不能对付任何大的电流，额定电流及短路电流，可切小电流环流。

而负荷开关是介于两者之间的开关，可对付电流（额定电流），可对付电压（断口绝缘水平比断路器高，但比隔离开关低），但负荷开关虽可开断和关合额定电流，关合短路电流，却严禁开断短路电流。

因负荷开关无法开断短路电流，故提供远后备保护就必须加装熔断器。

负荷开关——不带保护（只能带额定负荷进行分河操作）
断路器——带保护（除上面的外，可以开断事故电流）
隔离开关——起隔离作用（不能带负荷操作）
熔断器————保护元件（可以开断事故电流）
从传统角度来讲，负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本；也正是因为传统是负荷开关不用来切断故障电流，就没有必要和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。

而断路器在设计时，就考虑到不但要能开断和关合负荷电流，还要能够切断故障后的短路电流，就必须和保护装置及自动装置连接，因而具备手动和电动的合、分闸功能。

但从近代来看，特别是国外技术的引进，负荷开关制造的越来越象断路器，个别负荷开关加大了灭弧能力，增加了电动操作功能。

负荷开关和隔离开关的区别一、负荷开关1、什么是负荷开关负荷开关是具有简单的灭弧装置，可以带负荷分、合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流。

2、负荷开关的作用1）开断和关合作用由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流；也可以用来开断和关合比隔离开关允许容量更大的空载变压器、更长的空载线路，有时也用来开断和关合大容量的电容器组。

2）替代作用负荷开关与限流熔断器串联组合可以代替断路器使用。

负荷开关承担开断和关合小于一定倍数的过载电流，限流熔断器承担开断较大的过载电流和短路电流。

负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常调换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、隔离开关1、什么是隔离开关隔离开关是一种没灭弧装置的控制电器，在分闸状态时有明显的断开点隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在特定条件下，允许接通或断开小功率电路。

隔离开关是高压开关当中使用的最多、最频繁的一个电器装置。

2、隔离开关的作用1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全；2）根据运行需要，换接线路；3）可用来分、合线路中的小电流（如套管、母线、连接头、短电缆的充电电流），开关均压电容的电容电流，双母线换接时的环流，以及电压互感器的励磁电流等；4）根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

3、隔离开关的种类1）按安装方式，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关，指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。

没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。

严禁带负荷接通和断开电路，常与高压断路器串连使用。

（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

断路器、负荷开关、隔离开关三者区别负荷开关、隔离开关和断路器都是用来闭合和切断电路的电器，但是它们在电路中所起的作用不同。

其中断路器可以切断负荷电流和断路电流，负荷开关只可切断负荷电流，短路电流是由熔断器来切断的，隔离开关则不能切断负荷电流，更不能切断短路电流，只能用来切断电压或允许的小电流。

1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

隔离开关（Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。

5、断路器的开断容量可以在制造过程中做的很高。

主要是依靠加电流互感器配合二次设备来保护。

可具有短路保护、过载保护、漏电保护等功能。

##断路器隔离开关和负荷开关的区别断路器隔离开关和负荷开关是电力系统中常见的两种开关装置。

它们在电能传输和分配过程中发挥着重要的作用。

尽管它们都用于控制电路的通断，但断路器隔离开关和负荷开关在结构、功能、工作原理等方面存在着一些明显的区别。

###1. 结构差异断路器隔离开关通常由断路器和隔离开关两部分组成。

断路器部分用于断开或恢复电路的导电路径，而隔离开关则用于隔离电路并确保人身安全。

负荷开关则只有一个单独的开关，用于控制电路的通断。

###2. 功能差异断路器隔离开关不仅可以切断和闭合电路，还可以保护电路免受短路、过载和接地故障等影响。

它的主要功能是在电路发生故障时立即切断电流，以保护电力设备和人身安全。

而负荷开关的主要功能是用于控制电路的通断，对电路的过载和短路保护能力较弱。

###3. 工作原理断路器隔离开关的工作原理是利用电磁力或热力来切断或恢复电路的导通路径。

当电路发生故障或需要切断电流时，断路器会触发保护装置，并利用电磁力或热力迅速切断电流。

隔离开关则通过机械手柄或操作杆来实现电路的隔离和复位。

负荷开关则通过手动操作或电动机构来切换电路的通断状态。

打开负荷开关时，电路断开，电流无法通过；关闭负荷开关时，电路闭合，电流得以通行。

###4. 适用范围断路器隔离开关常用于高电压、大电流的电力系统中。

它们的能力更强，能承受更高的电压和电流负荷。

而负荷开关则主要用于低电压、小电流的电路中，例如家庭和办公室电路的控制。

###5. 安装位置和环境要求由于断路器隔离开关的高压高电流特性，它们通常安装在电力变电站和高压开关柜中。

在环境要求上，断路器隔离开关需要具备较高的耐电弧、耐击穿、耐雷电冲击等特性。

负荷开关则可以直接安装在电路上或控制柜内，环境要求相对较低。

综上所述，断路器隔离开关和负荷开关在结构、功能、工作原理、适用范围以及安装位置和环境要求等方面存在较大的差异。

根据实际需要，我们可以选择合适的开关装置来满足电力系统的要求。

刀闸和隔离开关以及断路器和负荷开关的区别刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。

其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。

为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。

总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。

负荷开关没有欠压脱扣功能，突然长时间停电，不会自动断开电路，也就是说变频器在恢复供电后直接通电启动，鉴于有的变频设置的参数在恢复供电后仍然有效，使电动机自动启动。

为防止因工作疏忽而造成安全事故，不支持使用负荷开关代替断路器！负荷开关是在额定电压和额定电流下，接通和切断高压电路的专用开关。

只允许接通和断开负载电流，但不允许断开短路电流。

断路器是用于接通和断开有载或无载线路及电气设备，以及发生短路时，能自动切断故障或重新合闸，能起到控制和保护两方面的作用。

一、联络开关顾名思义就是起联络作用的。

主要用在两个电源，两台变压器的配电系统中，两台变压器的主控柜分别出线到联络柜里面。

联络柜的上，下口分别接两台主控的出线，即一个采用上口进线，一个采用下口进线，一般两台柜子要形成互锁，不能同时使用，平时只开其中一台，另外一台备用。

二、分段开关线路自动分段开关，简称分段开关，是配电网提高可靠性和自动化程度的一个重要设备，广泛的应用于配电线路的分支线或区段线路上用来隔离永久故障；它不具备开断短路故障电流的能力，不能单独作为主保护开关设备，只能与电源侧前级开关设备想配合，在无电流的情况下自动分闸。

刀闸和隔离开关以及断路器和负荷开关的区别
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
刀闸和隔离开关以及断路器和负荷开关的区别
刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况
下，才能进行操作。

其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。

为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。

总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。

负荷开关没有欠压脱扣功能，突然长时间停电，不会自动断开电路，也就是说变频器在恢复供电后直接通电启动，鉴于有的变频设置的参数在恢复供电后仍然有效，使电动机自动启动。

为防止因工作疏忽而造成安全事故，不支持使用负荷开关代替断路器！
负荷开关是在额定电压和额定电流下，接通和切断高压电路的专用开关。

只允许接通和断开负载电流，但不允许断开短路电流。

断路器是用于接通和断开有载或无载线路及电气设备，以及发生短路时，能自动切断故障或重新合闸，能起到控制和保护两方面的作用。

断路器、负荷开关、隔离开关的区别
断路器是指切断电流的设备，主要用于对电路出现短路电流的保护，当电路中出现短路时，立即断开电路，保护负载的安全。

断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。

从结构上看，负荷开关与隔离开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器类似。

然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。

但是，要求它的结构能通过短路时间的故障电流而不致损坏。

负荷开关多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。

隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源。

在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。

在合闸状态时能可靠地通过正常负荷电流及短路故障电流。

因它没有专门的灭弧装置，不能切断负荷电流及短路电流。

因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。

详解10kV柱上开关（隔离、负荷、断路器及熔断器）⽤途与区别1、什么是柱上开关装于10kV架空配电线路中户外电杆上的开关，⽤于城郊及农村配电⽹中，⽤于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关⼀般由带传感器的开关本体+FTU（馈线⾃动化终端）组成。

下⾯介绍的开关都是柱上隔开开关。

2、柱上开关分类按开断能⼒分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断⼝，⽤于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧⽅式：真空灭弧，SF6灭弧，油灭弧（淘汰）灭弧⽅式绝缘⽅式：空⽓绝缘，SF6⽓体绝缘，复合绝缘，油绝缘（已淘汰）按所配控制器分为：按所配控制器分为a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来⾃动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘⽓体是⼀种⽆⾊、⽆味、⽆毒的不易燃⽓体，⽽且具有卓越的电绝缘性和灭弧特性，密度为空⽓的5倍，不易泄露。

、柱上隔离开关隔离开关3、柱上柱上隔离开关，⼜称隔离⼑闸，是⼀种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电⽓设备的安全检修，因此不允许带负荷操作。

但在⼀定条件下，允许接通或断开⼩功率电路。

是⾼压开关当中使⽤的最多也是最频繁的⼀个电器装置。

柱上隔离开关可⽤于线路设备的停电检修、故障查找、电缆试验、重构运⾏⽅式等，拉开柱上可靠的绝缘间隙，给予⼯作⼈员隔离开关可使需要检修的设备与其他正在运⾏线路隔离，建⽴可靠的绝缘间隙明显的断开标志，保证检修或试验⼯作的安全。

柱上隔离开关优点是造价低、简有可以看见的明显的断开标志单耐⽤。

⼀般作为加空线路与⽤户的产权分界开关，以及作为电缆线路与架空线路的分界开关，还可安装在线路联络负荷开关⼀侧或两侧，以⽅便故障查找、电缆试验和检修更换联络负荷开关等。

隔离开关、负荷开关、断路器的作用区别在电力系统中，隔离开关、负荷开关和断路器被广泛应用于不同的电路控制和保护方面。

尽管它们的功能类似，但它们在电力系统中的作用和使用场景上存在一些区别。

本文将介绍隔离开关、负荷开关和断路器的作用区别。

隔离开关的作用隔离开关主要用于隔离电路或设备，以确保电器设备在维修、检修和停止使用时，能够与电源完全隔离。

隔离开关具有以下主要作用：1.电气隔离：隔离开关通过切断电路之间的电气连接，将电器设备从电源中完全隔离。

这种隔离可以确保在维修或检修设备时，工作人员不会受到电击。

2.安全操作：隔离开关通常具有明显的操作机构和位置指示器，以便操作人员能够清晰地判断开关的状态，从而确保设备在停机维修期间不会意外启动。

3.维护和检修：隔离开关的主要作用之一是为设备维护和检修提供一个安全的操作环境。

通过隔离开关，工作人员可以在停机状态下工作，而不会对电源和其他电气设备造成影响。

负荷开关的作用负荷开关主要用于控制和分配电力系统中的负荷，以确保电力系统的正常运行和电器设备的安全。

负荷开关具有以下主要作用：1.电路控制：负荷开关可以用于控制和调节电路中的电流和电压，以确保负载的正常运行。

它们可以用于打开和关闭电路，以满足负载需求。

2.电气保护：负荷开关通常在电路中配备保护装置，如过电流保护器和短路保护器。

当电路中出现过电流或短路时，负荷开关会自动切断电流，以保护负载和其他设备免受损坏。

3.负载分配：负荷开关可用于分配电力系统中的负载，以平衡负荷和减少电网的过载。

通过控制和调节电流的流向，负荷开关可以确保电力系统中每个负载都能够得到适当的供电。

断路器的作用断路器也称为电路开关，是电力系统中用于保护电路和负荷的关键设备。

断路器具有以下主要作用：1.电气保护：断路器能够检测电路中的过电流和短路，并在发生故障时迅速切断电流。

它们能够提供高速断开电流的能力，以保护电路和设备免受过载和短路的损坏。

2.手动和自动操作：断路器可以手动或自动操作，以实现对电路的控制和保护。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1）开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2）替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3）负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
