钢筋下料长度计算案例[1].(DOC)

安徽省第三届“徽匠〞状元建筑
技能大赛理论知识题库答案
工种：钢筋工
四、计算题：

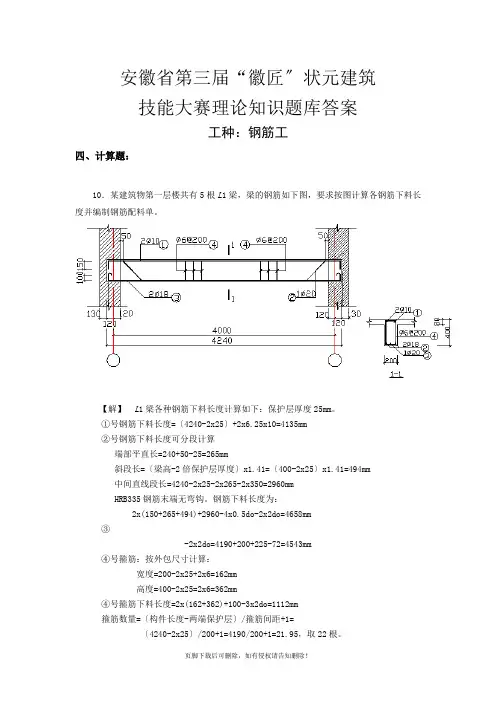

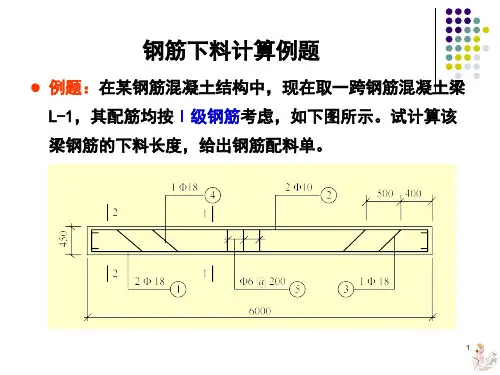

10．某建筑物第一层楼共有5根L1梁，梁的钢筋如下图，要求按图计算各钢筋下料长度并编制钢筋配料单。

【解】L1梁各种钢筋下料长度计算如下：保护层厚度25mm。

①号钢筋下料长度=〔4240-2x25〕+2x6.25x10=4135mm
②号钢筋下料长度可分段计算
端部平直长=240+50-25=265mm
斜段长=〔梁高-2倍保护层厚度〕x1.41=〔400-2x25〕x1.41=494mm
中间直线段长=4240-2x25-2x265-2x350=2960mm
HRB335钢筋末端无弯钩。

钢筋下料长度为：
2x(150+265+494)+2960-4x0.5do-2x2do=4658mm
③
-2x2do=4190+200+225-72=4543mm
④号箍筋：按外包尺寸计算：
宽度=200-2x25+2x6=162mm
高度=400-2x25=2x6=362mm
④号箍筋下料长度=2x(162+362)+100-3x2do=1112mm
箍筋数量=〔构件长度-两端保护层〕/箍筋间距+1=
〔4240-2x25〕/200+1=4190/200+1=21.95，取22根。

计算结果汇总于下表：
钢筋配料单
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

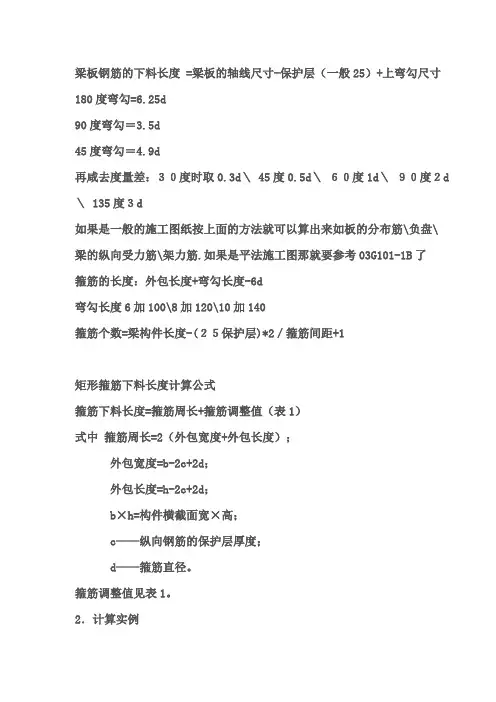

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

例题：某混凝土框架结构，抗震等级为2级，设防烈度为8度。

框架柱如下图。

框架梁截面300*600，主筋直径25mm，保护层厚度25mm，梁居柱中心，轴线居梁中心；框架柱混凝土强度等级C30，纵向受力钢筋等级HRB400，箍筋等级HPB300，保护层厚度25mm；现浇板厚110mm；基础底板钢筋直径16mm，双向布置，保护层厚度40mm；柱主筋采用直螺纹链接；箍筋采用闪光对焊封闭箍筋，箍筋90°弯心直径4d。

计算角柱KZ1的下料长度。

（1）基础插筋()()aEj j aE l h mm h mm l 1000320042001012204015.11.1=-==⨯⨯⨯=基础高度抗震锚固长度柱侧保护层厚度>5mm ，选择基础插筋构造二。

基础插筋○1=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+（负1层净高）/3○18Φ20()mm l 20493260020152029.22164010001=+⨯+⨯-⨯--=(备注：90°弯钩弯心直径5d)基础插筋○2=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+35d+（负1层净高）/3○28Φ20()mm l 274920353260020152029.22164010002=⨯++⨯+⨯-⨯--=（2）负1层钢筋负1层钢筋○3=负1层层高-（负1层净高）/3+1层非搭接区长度非搭接区长度=max{1层净高/6；h c ;500}○316Φ20()mm l 29836/39003/260032003=+-=(3)其他非顶层钢筋○4=本层层高-本层非搭接区长度+上1层非搭接区长度 ○416Φ20 ()mm l 43505006/390045004=+-=（4）顶层钢筋（柱外侧钢筋配筋率不大于1.2%）p59页节点○B ，p60页节点○A ○5=本层净高-本层搭接区长+1.5l ab○54Φ20 ()mm l 330020405.150026005=⨯⨯+-=○6=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d -90°弯钩量度差值（弯心直径6d ）○64Φ20 ()mm l 28402051.22525201250032006=⨯---⨯+-=○7=本层净高-本层搭接区长-35d+1.5l ab○75Φ20 ()mm l 2600203520405.150026007=⨯-⨯⨯+-=○8=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90°弯钩量度差值○83Φ20 ()mm l 214020352051.22525201250032006=⨯-⨯---⨯+-=（5）箍筋箍筋单根下料长度计算 箍筋根数计算○9大箍筋的计算Φ10@100/200，皮数=12+7+19+12+19+6+10+3=88（皮） ()()mm l 17881016.125825005009=⨯-⨯-⨯+=单根长○10小箍筋的计算Φ10@100/200，皮数=12+7+19+12+19+6+10=85（皮）；根数85*2=170根 箍筋内净高=500-25*2=450（mm ）箍筋内净宽=（500-25*2-20）/4*2+20=235（mm ）()mm l 13581016.1223545010=⨯-⨯+=）（单根作业：某混凝土框架结构，抗震等级为2级，设防烈度为8度。

钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

钢筋下料典型例题钢筋下料是指根据施工图纸和设计要求，将钢筋按照一定的长度和数量进行切割和加工的过程。

钢筋下料是钢筋加工的重要环节，直接关系到施工质量和工期的控制。

下面将介绍一道典型的钢筋下料例题，详细讲解下料的步骤和要点。

例题：某建筑工地需要用到Φ12mm的钢筋，根据施工图纸要求，需要下料300根，每根的长度为6m。

步骤一：计算总长度首先，我们需要计算总长度，即需要的钢筋总长度。

根据题目中的要求，每根钢筋的长度为6m，需要下料300根，所以总长度为6m * 300 = 1800m。

步骤二：计算每捆长度接下来，我们需要计算每捆钢筋的长度。

根据实际施工情况，一般将钢筋按照一定数量捆扎在一起，方便运输和使用。

我们可以根据实际情况来确定每捆的长度。

假设每捆长度为8m，那么每捆需要的钢筋数量为1800m / 8m = 225根。

步骤三：计算每根长度在计算每根长度时，我们需要考虑钢筋切割的损耗。

一般情况下，钢筋切割的损耗率为3%~5%。

我们可以根据实际情况来确定损耗率，假设损耗率为3%。

那么每根钢筋的长度为6m * (1 + 3%) = 6m * 1.03 = 6.18m。

步骤四：计算切割长度最后，我们需要计算切割长度，即将每根钢筋切割为多少段。

根据设计要求，题目中要求每根钢筋的长度为6.18m。

我们可以根据实际施工情况来确定每段的长度。

假设每段的长度为1.5m，那么每根钢筋需要切割的段数为6.18m / 1.5m = 4.12段。

综上所述，根据题目要求，我们需要下料300根Φ12mm的钢筋。

总长度为1800m，每捆长度为8m，每根长度为6.18m，每根需要切割为4.12段。

在实际操作中，除了上述的计算步骤，还需要考虑以下几点：1. 钢筋的切割方式：可以使用手动切割、电动切割或机械切割等方式进行切割。

选择合适的切割方式可以提高工作效率和减少切割损耗。

2. 钢筋的标记和分类：为了方便施工和使用，可以对下料后的钢筋进行标记和分类。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

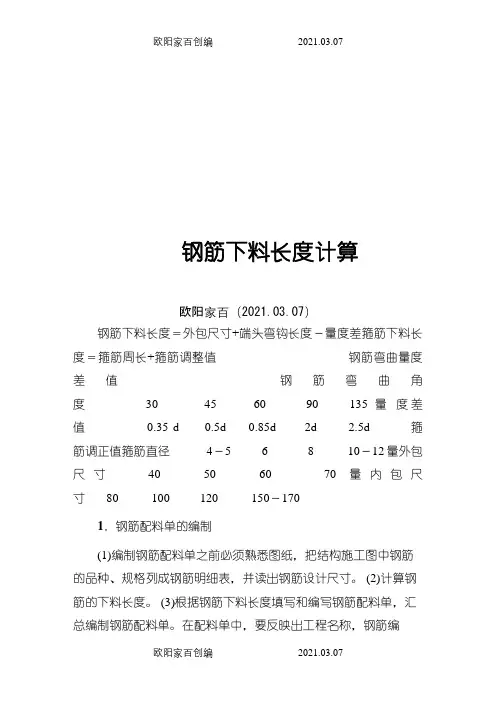

钢筋下料长度计算欧阳家百（2021.03.07）钢筋下料长度＝外包尺寸+端头弯钩长度－量度差箍筋下料长度＝箍筋周长+箍筋调整值钢筋弯曲量度差值钢筋弯曲角度30 45 60 90 135量度差值0.35 d 0.5d 0.85d 2d 2.5d 箍筋调正值箍筋直径 4－5 6 8 10－12量外包尺寸40 50 60 70量内包尺寸 80 100 120 150－1701．钢筋配料单的编制(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢筋的品种、规格列成钢筋明细表，并读出钢筋设计尺寸。

(2)计算钢筋的下料长度。

(3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢筋配料单。

在配料单中，要反映出工程名称，钢筋编号，钢筋简图和尺寸，钢筋直径、数量、下料长度、质量等。

(4)填写钢筋料牌根据钢筋配料单，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据，见图5-24所示。

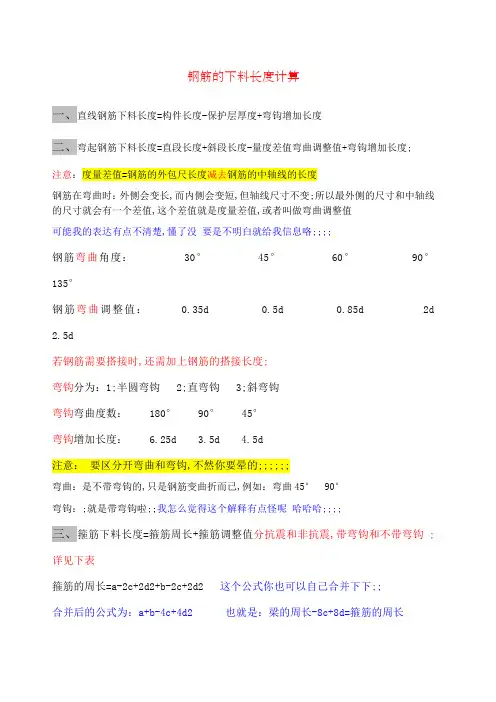

钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。

注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时：外侧会变长，而内侧会变短，但轴线尺寸不变。

（所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值，或者叫做弯曲调整值）可能我的表达有点不清楚，懂了没？要是不明白就给我信息咯。

钢筋弯曲角度： 30° 45° 60° 90° 135°钢筋弯曲调整值： 0.35d 0.5d 0.85d 2d 2.5d 若钢筋需要搭接时，还需加上钢筋的搭接长度。

弯钩分为：1。

半圆弯钩 2。

直弯钩 3。

斜弯钩弯钩弯曲度数： 180° 90° 45°弯钩增加长度： 6.25d 3.5d 4.5d （注意：要区分开弯曲和弯钩，不然你要晕的。

）弯曲：是不带弯钩的，只是钢筋变曲折而已，例如：弯曲45° 90°弯钩：。

钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值弯曲调整值+弯钩增加长度;注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时：外侧会变长,而内侧会变短,但轴线尺寸不变;所以最外侧的尺寸和中轴线的尺寸就会有一个差值,这个差值就是度量差值,或者叫做弯曲调整值可能我的表达有点不清楚,懂了没要是不明白就给我信息咯;;;;钢筋弯曲角度： 30° 45° 60° 90°135°钢筋弯曲调整值： 0.35d 0.5d 0.85d 2d 2.5d若钢筋需要搭接时,还需加上钢筋的搭接长度;弯钩分为：1;半圆弯钩 2;直弯钩 3;斜弯钩弯钩弯曲度数： 180° 90° 45°弯钩增加长度： 6.25d 3.5d 4.5d注意：要区分开弯曲和弯钩,不然你要晕的;;;;;;弯曲：是不带弯钩的,只是钢筋变曲折而已,例如：弯曲45° 90°弯钩：;就是带弯钩啦;;我怎么觉得这个解释有点怪呢哈哈哈;;;;三、箍筋下料长度=箍筋周长+箍筋调整值分抗震和非抗震,带弯钩和不带弯钩 ;详见下表箍筋的周长=a-2c+2d2+b-2c+2d2 这个公式你也可以自己合并下下;;合并后的公式为：a+b-4c+4d2 也就是：梁的周长-8c+8d=箍筋的周长这个图能看懂吧嘻嘻嘻;解释如下：以梁为例则其中：a为梁宽 b为梁高 c为保护层厚度 d为箍筋的直径钢筋保护层厚度是指,受力主筋外边缘到混凝土表面距离;箍筋调整值抗震和非抗震的不同、外包尺寸减去轴线尺寸的差值就是箍筋调整值是不是有点晕晕的啊;;;;哈哈哈哈 ;;;好多名词解释咯;;;;只要不是一头雾水就好;;;不过等你做完下面的例题,我保证你什么都会了咯;;;;^_^见上图：计算时一定要注意单位哈;;;单位是MM,但是在换算成重量的时候,单位要先换算成为M后,才能计算重量不然要错哦错误!中的钢筋下料长度为：2002+6190+26.2525-2225=6802MM 看这个晕不那我再说详细点咯：2002+6190这个是直线段的长度6.2525这个就是6.25d;;;也就是那两个半圆弯钩的长度2225这个是弯曲了两个90°角所产生的度量差值,弯曲一个90°度量差值是2d;;; 弯曲2个的话自然就22d,d=25mm ,度量差值是要减去的;够详细了吧;;;;;;这可是我吃饭的饭碗啊;;;555555.;;;被你偷学了咯;;以此类推你算第二个吧;;;;相信你没问题咯;;;错误!中的钢筋下料长度为：26.25d+765+6362+3760-40.5d=6824MM为什么减去40.5d呢;;;;我猜你也会这么问;;;;因为钢筋弯曲了4次,每次弯曲的角度是45°,而每弯曲一个45°的度量差值是0.5d;;;;所以4次就是 40.5d 明白了吧;;;嘻嘻嘻嘻;;;也不是想的那么难哈;;;;主要是老师教的好对吧;;;哈哈哈哈哈哈;;;;自恋中;;;;;;;;;;好啦;;;你自己做第四个吧;;;;;错误!：;;;;这个就不要我讲了吧;;;;太简单咯;;你自己算哈嘿嘿偷懒成功最后给你举个算箍筋的例子吧：例：某抗震框架梁截面尺寸为bh=250mm500mm, 梁内箍筋配筋为A6150,梁保护层厚度为25mm ,求一根箍筋的下料长度;解：根据公式：D=2b-2c+2d+2h-2c+2d+调整值或者根据公式：D=2b+h-8c+8d+调整值即：D=2250+500-825+86+110=1458mm式中110是调整值,查表即可是抗震的哦嘻嘻嘻嘻;;;;差不多都会了吧;;;哈哈哈继续努力哈;;;要还有什么不明白的就打电话我咯;;;;;;。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d ＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

浙江同济科技职业学院校本教材水利工程施工综合实训指导书主编：蒋维浙江同济科技职业学院水利系2012年12月目录1 实训的目的 (1)2 实训的内容 (1)2.1 特种工种钢筋工实训主要内容 (1)2.2 临江泵站实训主要内容 (1)3工程识图基本知识 (1)3.1 构件配筋图的识读 (1)3.1.1建筑工程施工图 (1)3.1.2钢筋工程施工图的一般表示方法 (1)3.1.3 配筋图的识读 (3)3.2 平法（PIEM）设计识图 (4)3.2.1平法的基本知识 (4)3.2.2梁平法施工图制图规则 (5)3.2.3 柱平法施工图制图规则 (6)4 钢筋的量度 (9)4.1 常用量度工具 (9)4.2 钢筋的量度 (9)5 钢筋的计算与配料 (10)5.1 混凝土保护层 (10)5.2 钢筋配料 (10)5.2.1 钢筋下料长度计算 (11)5.2.2 钢筋长度计算中的特殊问题 (13)5.2.3 配料计算的注意事项 (16)5.2.4 配料计算实例 (17)5.2.5 钢筋根数和间距的计算 (19)5.2.6 配料单与料牌 (19)6 钢筋的弯曲 (20)6.1 钢筋弯钩和弯折的有关规定 (20)6.2 准备工作 (21)6.3 画线 (21)6.4 弯曲成型 (22)7 钢筋的绑扎和安装 (27)7.1 钢筋的现场绑扎 (27)7.1.1 准备工作 (27)7.1.2 钢筋绑扎接头 (28)7.1.3 绑扎操作 (29)7.1.4 绑扎顺序 (32)7.1.5 基础钢筋绑扎 (33)7.1.6 柱钢筋绑扎 (33)7.1.7 墙钢筋绑扎 (33)7.1.8 梁板钢筋绑扎 (34)7.2 钢筋加工质量检验 (34)8框架结构定型组合钢模板安装 (36)8.1 柱模板的安装 (36)8.2 模板的拆除 (36)9 临江泵房混凝土质量检验 (37)9.1 现场混凝土检测常用方法 (37)9.2 现场检测规范标准 (37)9.3 回弹法简介 (37)9.3.1 原理及适用范围 (37)9.3.2 试验方法 (37)10 实训时间安排 (40)11 实训要求 (41)12 考核方式及成绩评定 (41)13 实训报告内容 (41)14 附表及附图 (42)1 实训的目的水利工程施工综合实训是高职水利工程专业《水利工程施工技术》课程的独立实践教学环节。
