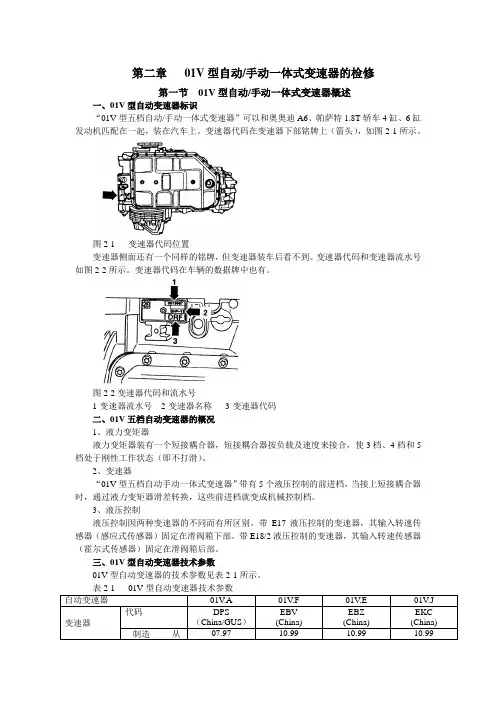

第二章01V型自动/手动一体式变速器的检修第一节01V型自动/手动一体式变速器概述一、01V型自动变速器标识“01V型五档自动/手动一体式变速器”可以和奥奥迪A6、帕萨特1.8T轿车4缸、6缸发动机匹配在一起，装在汽车上。

变速器代码在变速器下部铭牌上（箭头），如图2-1所示。

图2-1 变速器代码位置变速器侧面还有一个同样的铭牌，但变速器装车后看不到。

变速器代码和变速器流水号如图2-2所示。

变速器代码在车辆的数据牌中也有。

图2-2变速器代码和流水号1-变速器流水号2-变速器名称3-变速器代码二、01V五档自动变速器的概况1、液力变矩器液力变矩器装有一个短接耦合器，短接耦合器按负载及速度来接合，使3档、4档和5档处于刚性工作状态（即不打滑）。

2、变速器“01V型五档自动手动一体式变速器”带有5个液压控制的前进档，当接上短接耦合器时，通过液力变矩器滑差转换，这些前进档就变成机械控制档。

3、液压控制液压控制因两种变速器的不同而有所区别。

带E17液压控制的变速器，其输入转速传感器（感应式传感器）固定在滑阀箱下部。

带E18/2液压控制的变速器，其输入转速传感器（霍尔式传感器）固定在滑阀箱后部。

三、01V型自动变速器技术参数01V型自动变速器的技术参数见表2-1所示。

四、自动变速器油加注量1、行星机构和主减速器行星机构只在维修时更换自动变速器油，拆卸油底壳时加4L。

自动变速器油可作为备件订购（以VW A TF标识）。

轴润滑油SAE75 W90也可作为备件订购到。

五、功率检查、刹车检查和拖车说明1、维修说明细心清洁和合适的工具是无挑剔和有成效地完成变速器修理的前提，同时在维修时也要注意有关的安全事项。

这是一个总的原则，通常情况下还会在维修手册中多次提及，这里给出总结，并且适用于本章的所有操作。

2、变速器的维修操作说明自动变速器维修时应遵守清洁规则。

拆下的零件要放到干净地方并盖好，擦拭零件时要使用塑料和纸，不能使用纤维擦布。

大众 01V 自动变速器工作原理奥迪车系配用了 ZF 公司的多款自动变速器。

ZF 公司的 5HP-19 型自动变速器 (大众公司的服务名称为 01V) 大量配备在奥迪 A6、A4 和帕萨特 B5 等车上。

奥迪 A8 和 2005 款奥迪 A6L 配备了 ZF 公司的 6HP-26 型(大众公司的服务名称为09E)和 6HP-19A 型自动变速器(大众公司的服务名称为 09L)。

6HP-26 与 6HP-19A 的机械结构、功能和控制基本相同，只是两者的传递扭矩不同。

6HP-26 的传递扭矩为650N ·m，6HP-19A 的传递扭矩为450N ·m。

6HP-19A 型自动变速器的传递力矩稍低，使某些元件的布置略有不同。

此外，早期生产的奥迪车还装用了 ZF 公司的 4HP-18 型自动变速器。

本文将介绍在我国保有和维修量最大的 01V (5HP-19)型自动变速器的维修。

此主题相关图片01V 型自动变速器是电控手/自一体 5 速自动变速器，变矩器锁止离合器可在 3、4、5 挡时结合。

5HP-19 型自动变速器又可分为前驱和四驱两种，型号分别为5HP-19FL 和 5HP-19FLA，其基本参数见表 1。

5HP-19 型自动变速器行星齿轮机构与换挡执行元件的布置如图 1 所示，动力传递路线示意图如图 2 所示。

由图 1、2 可知，其行星齿轮机构由一个主行星齿轮组(拉维那式行星齿轮组)和一个次行星齿轮组(简单的单排单级行星齿轮机构) 组合而成，其构件包括小中心齿轮、大中心齿轮、共用内齿圈、前行星架后接太阳轮和后行星架(最终输出端)。

换挡执行元件包括 4 个片式离合器A、B、E、F 和 3 个片式制动器C、D、G 和 1 个单向离合器，各换挡执行元件的作用见表 2。

不同挡位时，各换挡执行元件的状态见表 3。

此主题相关图片一、 1 挡动力传递路线1 挡动力传递路线如图 3 所示，为能表达清晰，现将主、次行星齿轮组的状态分别说明如下：1．主行星齿轮组：离合器A 工作，驱动大中心齿轮(后排太阳轮)；单向离合器Ff 锁止，单向固定前行星架，则齿圈同向减速输出。

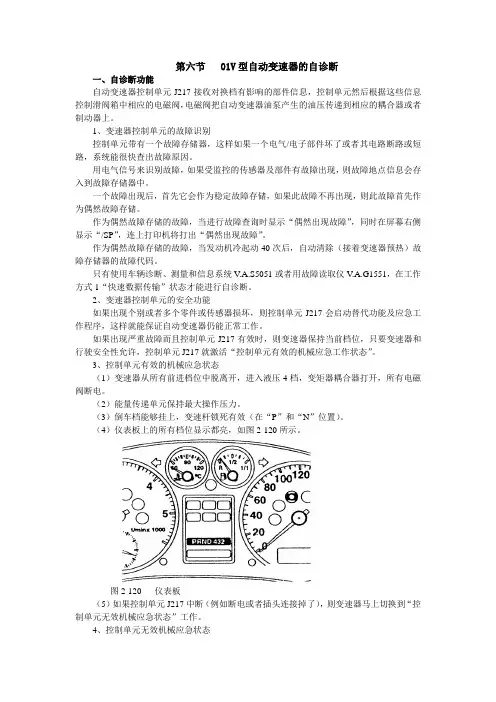

第六节 01V型自动变速器的自诊断一、自诊断功能自动变速器控制单元J217接收对换档有影响的部件信息，控制单元然后根据这些信息控制滑阀箱中相应的电磁阀，电磁阀把自动变速器油泵产生的油压传递到相应的耦合器或者制动器上。

1、变速器控制单元的故障识别控制单元带有一个故障存储器，这样如果一个电气/电子部件坏了或者其电路断路或短路，系统能很快查出故障原因。

用电气信号来识别故障，如果受监控的传感器及部件有故障出现，则故障地点信息会存入到故障存储器中。

一个故障出现后，首先它会作为稳定故障存储，如果此故障不再出现，则此故障首先作为偶然故障存储。

作为偶然故障存储的故障，当进行故障查询时显示“偶然出现故障”，同时在屏幕右侧显示“/SP”，连上打印机将打出“偶然出现故障”。

作为偶然故障存储的故障，当发动机冷起动40次后，自动清除（接着变速器预热）故障存储器的故障代码。

只有使用车辆诊断、测量和信息系统V.A.S5051或者用故障读取仪V.A.G1551，在工作方式1“快速数据传输”状态才能进行自诊断。

2、变速器控制单元的安全功能如果出现个别或者多个零件或传感器损坏，则控制单元J217会启动替代功能及应急工作程序，这样就能保证自动变速器仍能正常工作。

如果出现严重故障而且控制单元J217有效时，则变速器保持当前档位，只要变速器和行驶安全性允许，控制单元J217就激活“控制单元有效的机械应急工作状态”。

3、控制单元有效的机械应急状态（1）变速器从所有前进档位中脱离开，进入液压4档，变矩器耦合器打开，所有电磁阀断电。

（2）能量传递单元保持最大操作压力。

（3）倒车档能够挂上，变速杆锁死有效（在“P”和“N”位置）。

（4）仪表板上的所有档位显示都亮，如图2-120所示。

图2-120 仪表板（5）如果控制单元J217中断（例如断电或者插头连接掉了），则变速器马上切换到“控制单元无效机械应急状态”工作。

4、控制单元无效机械应急状态（1）变速器从所有前进档中脱离开，进入液压4档，变矩器耦合器打开，所有电磁阀断电。

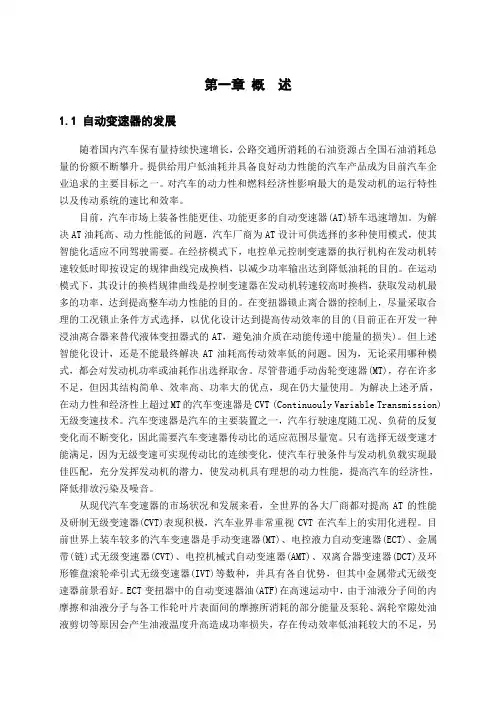

第一章概述1.1 自动变速器的发展随着国内汽车保有量持续快速增长，公路交通所消耗的石油资源占全国石油消耗总量的份额不断攀升。

提供给用户低油耗并具备良好动力性能的汽车产品成为目前汽车企业追求的主要目标之一。

对汽车的动力性和燃料经济性影响最大的是发动机的运行特性以及传动系统的速比和效率。

目前，汽车市场上装备性能更佳、功能更多的自动变速器(AT)轿车迅速增加。

为解决AT油耗高、动力性能低的问题，汽车厂商为AT设计可供选择的多种使用模式，使其智能化适应不同驾驶需要。

在经挤模式下，电控单元控制变速器的执行机构在发动机转速较低时即按设定的规律曲线完成换档，以减少功率输出达到降低油耗的目的。

在运动模式下，其设计的换档规律曲线是控制变速器在发动机转速较高时换档，获取发动机最多的功率，达到提高整车动力性能的目的。

在变扭器锁止离合器的控制上，尽量采取合理的工况锁止条件方式选择，以优化设计达到提高传动效率的目的(目前正在开发一种浸油离合器来替代液体变扭器式的AT，避免油介质在动能传递中能量的损失)。

但上述智能化设计，还是不能最终解决AT油耗高传动效率低的问题。

因为，无论采用哪种模式，都会对发动机功率或油耗作出选择取舍。

尽管普通手动齿轮变速器(MT)，存在许多不足，但因其结构简单、效率高、功率大的优点，现在仍大量使用。

为解决上述矛盾，在动力性和经济性上超过MT的汽车变速器是CVT (Continuouly Variable Transmission)无级变速技术。

汽车变速器是汽车的主要装置之一，汽车行驶速度随工况、负荷的反复变化而不断变化，因此需要汽车变速器传动比的适应范围尽量宽。

只有选择无级变速才能满足，因为无级变速可实现传动比的连续变化，使汽车行驶条件与发动机负载实现最佳匹配，充分发挥发动机的潜力，使发动机具有理想的动力性能，提高汽车的经济性，降低排放污染及噪音。

从现代汽车变速器的市场状况和发展来看，全世界的各大厂商都对提高AT的性能及研制无级变速器(CVT)表现积极，汽车业界非常重视CVT在汽车上的实用化进程。
