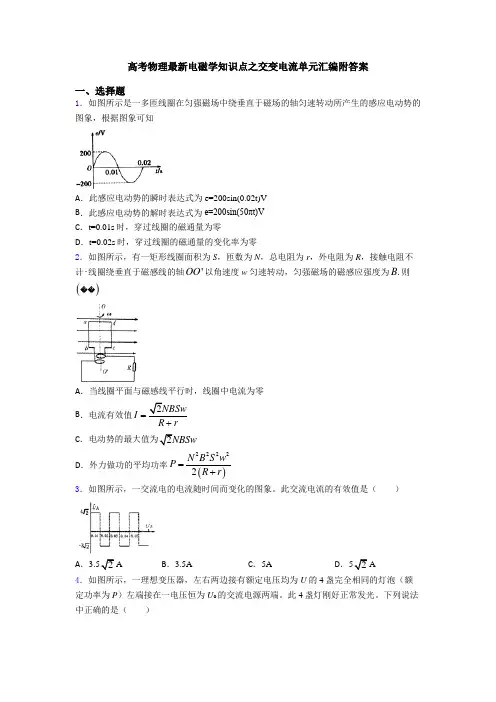

高考物理最新电磁学知识点之交变电流单元汇编附答案一、选择题1.如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象,根据图象可知A .此感应电动势的瞬时表达式为e=200sin(0.02t)VB .此感应电动势的解时表达式为e=200sin(50πt)VC .t=0.01s 时,穿过线圈的磁通量为零D .t=0.02s 时,穿过线圈的磁通量的变化率为零2.如图所示,有一矩形线圈面积为S ,匝数为N ,总电阻为r ,外电阻为R ,接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动,匀强磁场的磁感应强度为.B 则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSw I R r=+ C .电动势的最大值为2NBSwD .外力做功的平均功率()22222N B S w P R r =+ 3.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是( )A .2AB .3.5AC .5AD .2A4.如图所示,一理想变压器,左右两边接有额定电压均为U 的4盏完全相同的灯泡(额定功率为P )左端接在一电压恒为U o 的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是( )A .该变压器的原副线圈匝数比为1∶3B .此时交流电源输出的功率为3PC .U o =4UD .如果灯L 2突然烧断,L 1将变亮,而其余2盏将变暗5.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小6.A 、B 是两个完全相同的电热器,A 、B 分别通以图甲、乙所示的交变电流。

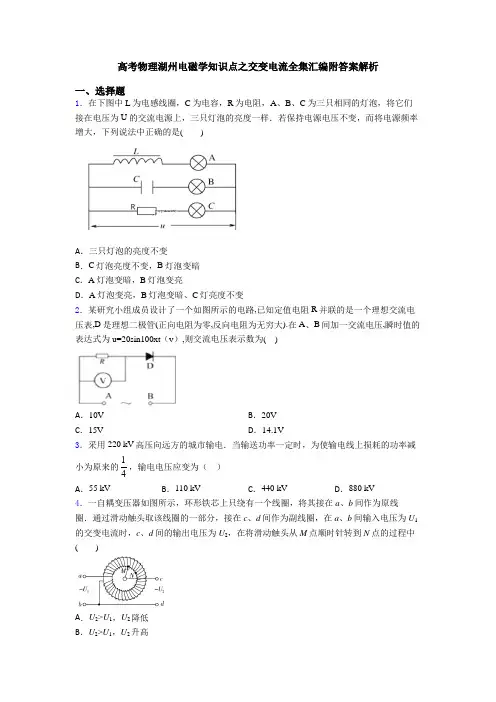

高考物理湖州电磁学知识点之交变电流全集汇编附答案解析一、选择题1.在下图中L为电感线圈,C为电容,R为电阻,A、B、C为三只相同的灯泡,将它们接在电压为U的交流电源上,三只灯泡的亮度一样.若保持电源电压不变,而将电源频率增大,下列说法中正确的是()A.三只灯泡的亮度不变B.C灯泡亮度不变,B灯泡变暗C.A灯泡变暗,B灯泡变亮D.A灯泡变亮,B灯泡变暗、C灯亮度不变2.某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt(v),则交流电压表示数为( )A.10V B.20VC.15V D.14.1V3.采用220 kV高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为()A.55 kV B.110 kV C.440 kV D.880 kV4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈,在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针转到N点的过程中()A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高5.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A.输出电压的最大值为36VB.原、副线圈中电流之比为55:9C.变压器输入、输出功率之比为55:9D.交流电源有效值为220V,频率为50Hz6.有一种自行车,它有能向自行车车头灯泡供电的小型发电机,其原理示意图如图甲所示,图中N,S是一对固定的磁极,磁极间有一固定的绝缘轴上的矩形线圈,转轴的一端有一个与自行车后轮边缘结束的摩擦轮.如图乙所示,当车轮转动时,因摩擦而带动摩擦轮转动,从而使线圈在磁场中转动而产生电流给车头灯泡供电.关于此装置,下列说法正确的是()A.自行车匀速行驶时线圈中产生的是直流电B.小灯泡亮度与自行车的行驶速度无关C.知道摩擦轮与后轮的半径,就可以知道后轮转一周的时间里摩擦轮转动的圈数D.线圈匝数越多,穿过线圈的磁通量的变化率越大7.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。

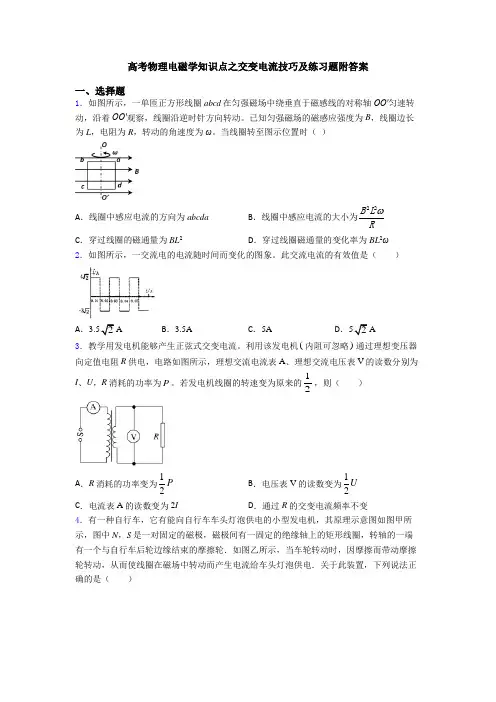

高考物理电磁学知识点之交变电流技巧及练习题附答案一、选择题1.如图所示,一单匝正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动。
已知匀强磁场的磁感应强度为B,线圈边长为L,电阻为R,转动的角速度为ω。
当线圈转至图示位置时()A.线圈中感应电流的方向为abcda B.线圈中感应电流的大小为22 B L RC.穿过线圈的磁通量为BL2D.穿过线圈磁通量的变化率为BL2ω2.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是()A.3.52A B.3.5A C.5A D.52A3.教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。
若发电机线圈的转速变为原来的12,则()A.R消耗的功率变为12P B.电压表V的读数变为12UC.电流表A的读数变为2I D.通过R的交变电流频率不变4.有一种自行车,它有能向自行车车头灯泡供电的小型发电机,其原理示意图如图甲所示,图中N,S是一对固定的磁极,磁极间有一固定的绝缘轴上的矩形线圈,转轴的一端有一个与自行车后轮边缘结束的摩擦轮.如图乙所示,当车轮转动时,因摩擦而带动摩擦轮转动,从而使线圈在磁场中转动而产生电流给车头灯泡供电.关于此装置,下列说法正确的是()A.自行车匀速行驶时线圈中产生的是直流电B.小灯泡亮度与自行车的行驶速度无关C.知道摩擦轮与后轮的半径,就可以知道后轮转一周的时间里摩擦轮转动的圈数D.线圈匝数越多,穿过线圈的磁通量的变化率越大5.A、B是两个完全相同的电热器,A、B分别通以图甲、乙所示的交变电流。
则A.通过A、B两电热器的电流有效值之比为I A∶I B =3∶4B.通过A、B两电热器的电流有效值之比为I A∶I B =3:22C.A、B两电热器的电功率之比为P A∶P B =3∶2D.A、B两电热器的电功率之比为P A∶P B =5∶46.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
高考物理新电磁学知识点之交变电流全集汇编及答案一、选择题1.如图甲所示,理想变压器原副线圈的匝数比为5 :1,V 和R 1、R 2分别是电压表、定值电阻,且R 1=5R 2.已知ab 两端电压u 按图乙所示正弦规律变化.下列说法正确的是A .电压u 瞬时值的表达式2202sin10(V)u t π=B .电压表示数为40VC .R 1、R 2两端的电压之比为5 :1D .R 1、R 2消耗的功率之比为1 :52.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分,接在c 、d 间作为副线圈,在a 、b 间输入电压为U 1的交变电流时,c 、d 间的输出电压为U 2,在将滑动触头从M 点顺时针转到N 点的过程中( )A .U 2>U 1,U 2降低B .U 2>U 1,U 2升高C .U 2<U 1,U 2降低D .U 2<U 1,U 2升高3.如图所示,一理想变压器,左右两边接有额定电压均为U 的4盏完全相同的灯泡(额定功率为P )左端接在一电压恒为U o 的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是( )A .该变压器的原副线圈匝数比为1∶3B .此时交流电源输出的功率为3PC .U o =4UD .如果灯L 2突然烧断,L 1将变亮,而其余2盏将变暗4.教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电,电路如图所示,理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ,R 消耗的功率为P 。
若发电机线圈的转速变为原来的12,则( )A .R 消耗的功率变为12P B .电压表V 的读数变为12U C .电流表A 的读数变为2ID .通过R 的交变电流频率不变5.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小6.如图所示,左右两个电路中,当a 、b 两端和e 、f 两端分别接220V 的交变电压时,测得c 、d 两端和g 、h 两端的电压均为110V .若分别在c 、d 两端和g 、h 两端加上110V 交变电压,则a 、b 两端和e 、f 两端测得的电压将分别是( )A .220V ,220VB .220V ,110VC .110V ,110VD .220V , 0V7.如图所示,两种情况下变压器灯泡L 2、L 3的功率均为P ,且L 1、L 2、L 3为相同的灯泡,匝数比为,则图(a )中L 1的功率和图(b )中L 1的功率分别为( )A .P 、PB .9P 、C .、9PD .、9P8.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。

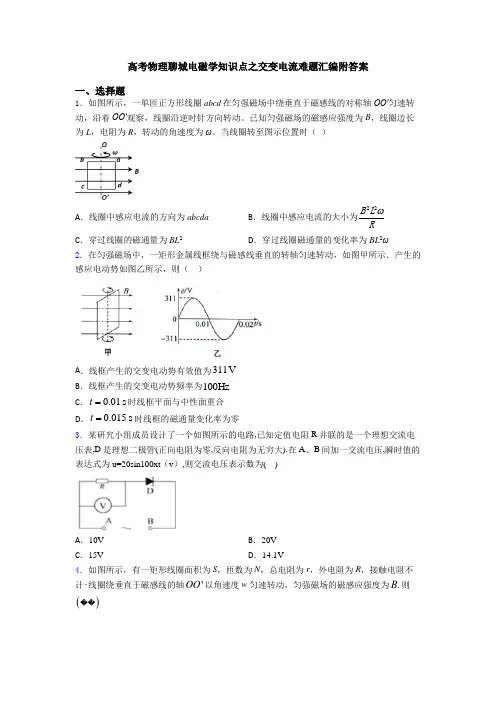

高考物理聊城电磁学知识点之交变电流难题汇编附答案一、选择题1.如图所示,一单匝正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动。
已知匀强磁场的磁感应强度为B,线圈边长为L,电阻为R,转动的角速度为ω。
当线圈转至图示位置时()A.线圈中感应电流的方向为abcda B.线圈中感应电流的大小为22 B L RωC.穿过线圈的磁通量为BL2D.穿过线圈磁通量的变化率为BL2ω2.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示.产生的感应电动势如图乙所示,则()A.线框产生的交变电动势有效值为311VB.线框产生的交变电动势频率为100HzC.0.01st=时线框平面与中性面重合D.0.015st=时线框的磁通量变化率为零3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt(v),则交流电压表示数为( )A.10V B.20VC.15V D.14.1V4.如图所示,有一矩形线圈面积为S,匝数为N,总电阻为r,外电阻为R,接触电阻不计.线圈绕垂直于磁感线的轴'OO以角速度w匀速转动,匀强磁场的磁感应强度为.B则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSw I R r=+ C .电动势的最大值为2NBSwD .外力做功的平均功率()22222N B S w P R r =+ 5.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分,接在c 、d 间作为副线圈,在a 、b 间输入电压为U 1的交变电流时,c 、d 间的输出电压为U 2,在将滑动触头从M 点顺时针转到N 点的过程中( )A .U 2>U 1,U 2降低B .U 2>U 1,U 2升高C .U 2<U 1,U 2降低D .U 2<U 1,U 2升高6.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B ,线圈ABCD 从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO ′逆时针匀速转动。

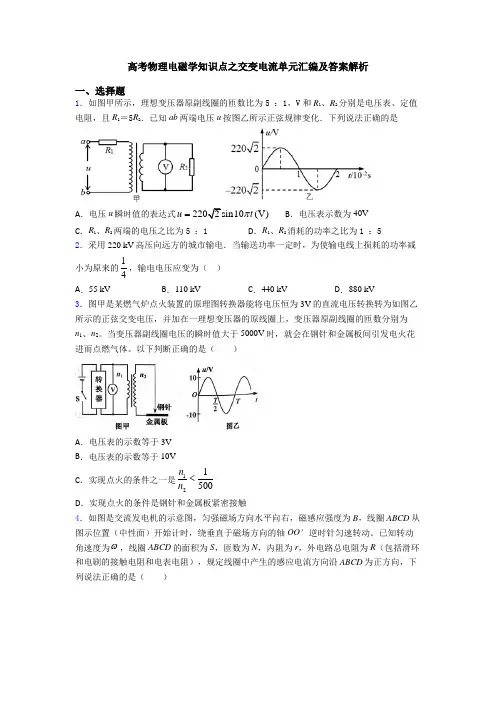

高考物理电磁学知识点之交变电流单元汇编及答案解析一、选择题1.如图甲所示,理想变压器原副线圈的匝数比为5 :1,V和R1、R2分别是电压表、定值电阻,且R1=5R2.已知ab两端电压u按图乙所示正弦规律变化.下列说法正确的是A.电压u瞬时值的表达式2202sin10(V)u tπ=B.电压表示数为40VC.R1、R2两端的电压之比为5 :1D.R1、R2消耗的功率之比为1 :52.采用220 kV高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为()A.55 kV B.110 kV C.440 kV D.880 kV3.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A.电压表的示数等于3VB.电压表的示数等于10VC.实现点火的条件之一是121 500nn<D.实现点火的条件是钢针和金属板紧密接触4.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD的面积为S,匝数为N,内阻为r,外电路总电阻为R(包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD为正方向,下列说法正确的是()A .线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B .电路中产生的电流有效值为022()NB S I R r ω=+C .外电路的电压峰值为02m NB S RU R rω=+D .1秒内线圈中电流方向改变2ωπ次 5.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ( )A .t =0.005s 时线圈平面与磁场方向平行B .t =0.010s 时线圈的磁通量变化率最大C .线圈产生的交变电动势频率为100HzD .线圈产生的交变电动势有效值为311V6.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小7.如图甲所示为一理想变压器,原、副线圈匝数比为22∶1,两个标有“10 V,5 W”的小灯泡并联在副线圈的两端.原线圈与正弦交变电源连接,输入电压u如图乙所示,原线圈电路中电压表和电流表(可视为理想电表)。

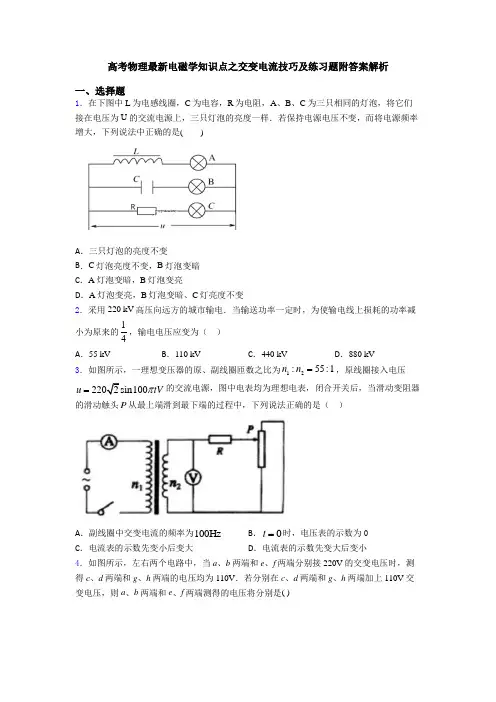

高考物理最新电磁学知识点之交变电流技巧及练习题附答案解析一、选择题1.在下图中L 为电感线圈,C 为电容,R 为电阻,A 、B 、C 为三只相同的灯泡,将它们接在电压为U 的交流电源上,三只灯泡的亮度一样.若保持电源电压不变,而将电源频率增大,下列说法中正确的是( )A .三只灯泡的亮度不变B .C 灯泡亮度不变,B 灯泡变暗C .A 灯泡变暗,B 灯泡变亮D .A 灯泡变亮,B 灯泡变暗、C 灯亮度不变2.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kV B .110 kV C .440 kV D .880 kV3.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小4.如图所示,左右两个电路中,当a 、b 两端和e 、f 两端分别接220V 的交变电压时,测得c 、d 两端和g 、h 两端的电压均为110V .若分别在c 、d 两端和g 、h 两端加上110V 交变电压,则a 、b 两端和e 、f 两端测得的电压将分别是( )A .220V ,220VB .220V ,110VC .110V ,110VD .220V , 0V5.如图所示,一个N 匝矩形闭合线圈,总电阻为R ,在匀强磁场中绕垂直于磁场方向的转轴OO '以恒定的角速度ω转动,线圈产生的电动势的最大值为m E ,从线圈平面与磁感线平行时开始计时,则( )A .线圈电动势的瞬时值表达式为m sin e E t ω=B .当线圈转过2π时,磁通量的变化率达到最大值C .穿过线圈的磁通量的最大值为m E ωD .线圈转动一周产生的热量为2mE R πω6.如图所示,理想变压器原线圈a 、b 两端接正弦交变电压u ,u =2202sin (100πt )V ,原、副线圈的匝数比n 1∶n 2=10∶1,电压表接在副线圈c 、d 两端,输电线的等效电阻为R ,原来开关S 是断开的。
高考物理最新电磁学知识点之交变电流真题汇编及解析一、选择题1.一匝数n =10的矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动,所产生的交流电电动势瞬时值的表达式220sin10πV e t =,下列说法正确的是( ) A .该交流电的频率是50Hz B .电动势的有效值是220V C .当1s 10时,电动势的瞬时值为0 D .穿过线圈的磁通量最大值为4Wb/s2.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V3.如图所示,一理想变压器,左右两边接有额定电压均为U 的4盏完全相同的灯泡(额定功率为P )左端接在一电压恒为U o 的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是( )A .该变压器的原副线圈匝数比为1∶3B .此时交流电源输出的功率为3PC .U o =4UD .如果灯L 2突然烧断,L 1将变亮,而其余2盏将变暗4.教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电,电路如图所示,理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ,R 消耗的功率为P 。
若发电机线圈的转速变为原来的12,则( )A.R消耗的功率变为12P B.电压表V的读数变为12UC.电流表A的读数变为2I D.通过R的交变电流频率不变5.有一种自行车,它有能向自行车车头灯泡供电的小型发电机,其原理示意图如图甲所示,图中N,S是一对固定的磁极,磁极间有一固定的绝缘轴上的矩形线圈,转轴的一端有一个与自行车后轮边缘结束的摩擦轮.如图乙所示,当车轮转动时,因摩擦而带动摩擦轮转动,从而使线圈在磁场中转动而产生电流给车头灯泡供电.关于此装置,下列说法正确的是()A.自行车匀速行驶时线圈中产生的是直流电B.小灯泡亮度与自行车的行驶速度无关C.知道摩擦轮与后轮的半径,就可以知道后轮转一周的时间里摩擦轮转动的圈数D.线圈匝数越多,穿过线圈的磁通量的变化率越大6.A、B是两个完全相同的电热器,A、B分别通以图甲、乙所示的交变电流。

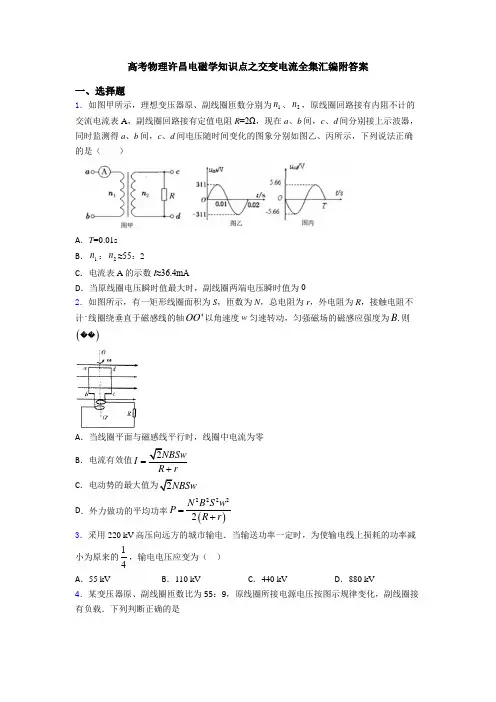

高考物理许昌电磁学知识点之交变电流全集汇编附答案一、选择题1.如图甲所示,理想变压器原、副线圈匝数分别为1n 、2n ,原线圈回路接有内阻不计的交流电流表A ,副线圈回路接有定值电阻R =2Ω,现在a 、b 间,c 、d 间分别接上示波器,同时监测得a 、b 间,c 、d 间电压随时间变化的图象分别如图乙、丙所示,下列说法正确的是( )A .T =0.01sB .1n :2n ≈55:2C .电流表A 的示数I ≈36.4mAD .当原线圈电压瞬时值最大时,副线圈两端电压瞬时值为02.如图所示,有一矩形线圈面积为S ,匝数为N ,总电阻为r ,外电阻为R ,接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动,匀强磁场的磁感应强度为.B 则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSwI R r=+C 2NBSwD .外力做功的平均功率()22222N B S w P R r =+3.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kVB .110 kVC .440 kVD .880 kV4.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A.输出电压的最大值为36VB.原、副线圈中电流之比为55:9C.变压器输入、输出功率之比为55:9D.交流电源有效值为220V,频率为50Hz5.一含有理想变压器的电路如图所示,图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压R的有效值恒定当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。
该变图压器原、副线圈匝数的比值为()A.2B.3C.4D.56.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
高考物理新乡电磁学知识点之交变电流全集汇编附答案一、选择题1.如图所示,理想变压器的原线圈接在122sin100Vu tπ=()的交流电源上,副线圈接R=的负载电阻,原、副线圈的匝数之比为31∶。
电流表、电压表均为理想电表。
有10Ω则()A.电压表的示数为12V B.电流表的示数为0.4AC.变压器输出交流电的周期为50s D.变压器的输入功率为1.6W2.一只电阻分别通过四种不同形式的电流,电流随时间变化的情况如图所示,在相同时间内电阻产生的热量最大的是()A.B.C.D.3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt(v),则交流电压表示数为( )A.10V B.20VC.15V D.14.1V4.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ()A.t=0.005s时线圈平面与磁场方向平行B.t=0.010s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100HzD.线圈产生的交变电动势有效值为311V5.一含有理想变压器的电路如图所示,图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压R的有效值恒定当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。
该变图压器原、副线圈匝数的比值为()A.2B.3C.4D.56.如图所示,两种情况下变压器灯泡L2、L3的功率均为P,且L1、L2、L3为相同的灯泡,匝数比为,则图(a)中L1的功率和图(b)中L1的功率分别为( )A.P、P B.9P、C.、9P D.、9P7.如图甲所示为一理想变压器,原、副线圈匝数比为22∶1,两个标有“10 V,5 W”的小灯泡并联在副线圈的两端.原线圈与正弦交变电源连接,输入电压u如图乙所示,原线圈电路中电压表和电流表(可视为理想电表)。
高考物理最新电磁学知识点之交变电流分类汇编及答案解析一、选择题1.2016年底以来,共享单车风靡全国各大城市。
图甲为某品牌共享单车第一代产品,单车的内部有一个小型发电机,通过骑行者的骑行踩踏,不断地给单车里的蓄电池充电,蓄电池再给智能锁供电。
单车内小型发电机发电原理可简化为图乙所示,矩形线圈abcd 的面积为0.001m 2,共有100匝,线圈总电阻为1Ω,线圈处于磁感应强度大小为22T π的匀强磁场中,可绕与磁场方向垂直的固定对称轴OO ′转动,线圈在转动时可以通过滑环和电刷保持与外电路阻值为9Ω电阻连接,不计交流电流表的内阻。
在外力作用下线圈以10πrad/s 的角速度绕轴OO ′匀速转动时,下列说法中正确的是( )A .交流电流表的示数是0.002AB .电阻R 的发热功率是0.4WC .该交流发电机产生的交流电的周期为0.2sD .当线圈平面和磁场方向平行时,线圈中的感应电流为零2.如图所示,面积为S 、匝数为N 的矩形线框在磁感应强度为B 的匀强磁场中,绕垂直于磁感线的轴OO ′匀速转动,通过滑环向理想变压器供电,灯泡L 1、L 2、L 3均正常发光.已知L 1、L 2、L 3的额定功率均为P ,额定电流均为I ,线框及导线电阻不计,则( )A .理想变压器原副线圈的匝数比为1:2B .图示位置时穿过线框的磁通量变化率为零C .若灯L 1烧断,灯泡L 3将变暗D .线框转动的角速度为2PNBSI3.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A、B之间加一个如图乙所示的交变电压(0ABU>时电压为正值)。
则R2两端电压的有效值为()A.510V B.10 VC.55V D.102V4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈,在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针转到N点的过程中()A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高5.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。

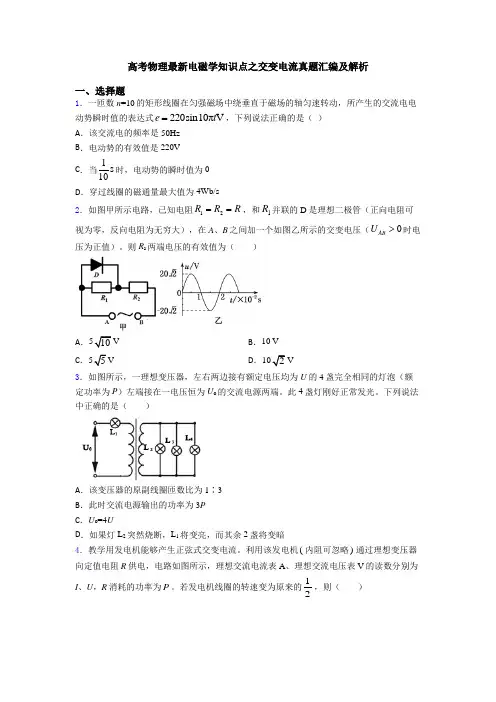

高考物理最新电磁学知识点之交变电流真题汇编及答案一、选择题1.矩形线框与理想电流表、理想变压器、灯泡连接电路如图甲所示.灯泡标有“36 V40 W”的字样且阻值可以视作不变,变压器原、副线圈的匝数之比为2∶1,线框产生的电动势随时间变化的规律如图乙所示.则下列说法正确的是()A.图乙电动势的瞬时值表达式为e=36 sin(πt)VB.变压器副线圈中的电流方向每秒改变50次C.灯泡L恰好正常发光D.理想变压器输入功率为20 W2.普通的交流电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab一侧线圈的匝数较少,工作时电流为I ab,cd一侧线圈的匝数较多,工作时电流为I cd,为了使电流表能正常工作,则()A.ab接MN、cd接PQ,I ab<I cd B.ab接MN、cd接PQ,I ab>I cdC.ab接PQ、cd接MN,I ab<I cd D.ab接PQ、cd接MN,I ab>I cd3.如图所示,面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中,绕垂直于磁感线的轴OO′匀速转动,通过滑环向理想变压器供电,灯泡L1、L2、L3均正常发光.已知L1、L2、L3的额定功率均为P,额定电流均为I,线框及导线电阻不计,则()A.理想变压器原副线圈的匝数比为1:2B.图示位置时穿过线框的磁通量变化率为零C.若灯L1烧断,灯泡L3将变暗D.线框转动的角速度为2P NBSI4.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A.输出电压的最大值为36VB.原、副线圈中电流之比为55:9C.变压器输入、输出功率之比为55:9D.交流电源有效值为220V,频率为50Hz5.如图所示,一理想变压器,左右两边接有额定电压均为U的4盏完全相同的灯泡(额定功率为P)左端接在一电压恒为U o的交流电源两端。
此4盏灯刚好正常发光。
高考物理最新电磁学知识点之交变电流解析含答案一、选择题1.如图甲所示,理想变压器原副线圈的匝数比为5 :1,V 和R 1、R 2分别是电压表、定值电阻,且R 1=5R 2.已知ab 两端电压u 按图乙所示正弦规律变化.下列说法正确的是A .电压u 瞬时值的表达式2202sin10(V)u t π=B .电压表示数为40VC .R 1、R 2两端的电压之比为5 :1D .R 1、R 2消耗的功率之比为1 :52.如图所示,面积为S 、匝数为N 的矩形线框在磁感应强度为B 的匀强磁场中,绕垂直于磁感线的轴OO ′匀速转动,通过滑环向理想变压器供电,灯泡L 1、L 2、L 3均正常发光.已知L 1、L 2、L 3的额定功率均为P ,额定电流均为I ,线框及导线电阻不计,则( )A .理想变压器原副线圈的匝数比为1:2B .图示位置时穿过线框的磁通量变化率为零C .若灯L 1烧断,灯泡L 3将变暗D .线框转动的角速度为2PNBSI3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt (v ),则交流电压表示数为( )A .10VB .20VC .15VD .14.1V4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分,接在c 、d 间作为副线圈,在a 、b 间输入电压为U 1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针转到N点的过程中()A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高5.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A.输出电压的最大值为36VB.原、副线圈中电流之比为55:9C.变压器输入、输出功率之比为55:9D.交流电源有效值为220V,频率为50Hz6.教学用发电机能够产生正弦式交变电流。
高考物理新乡电磁学知识点之交变电流全集汇编及答案一、选择题1.如图,实验室一台手摇交流发电机,内阻r=1.0Ω,外接R=9.0Ω的电阻。
闭合开关S,当发电机转子以某一转速匀速转动时,产生的电动势e=10sin10πt(V),则()A.该交变电流的频率为10HzB.该电动势的有效值为10VC.外接电阻R所消耗的电功率为9WD.电路中理想交流电流表的示数为A2.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈,在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针转到N点的过程中()A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高3.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是()A.3.52A B.3.5A C.5A D.52A4.教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。
若发电机线圈的转速变为原来的12,则()A.R消耗的功率变为12P B.电压表V的读数变为12UC.电流表A的读数变为2I D.通过R的交变电流频率不变5.如图所示,两种情况下变压器灯泡L2、L3的功率均为P,且L1、L2、L3为相同的灯泡,匝数比为,则图(a)中L1的功率和图(b)中L1的功率分别为( )A.P、P B.9P、C.、9P D.、9P6.两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动,线圈中产生的感应电动势e 随时间t的变化关系分别如图中甲、乙所示,则下列说法正确的是()A.两交变电流的频率之比f甲:f乙=1:2B.两交变电流的电动势有效值之比E甲:E乙=3:1C.t=1s时,两线圈中的磁通量的变化率均为零D.t=1s时,两线圈均处在与中性面垂直的位置上7.如图所示,理想变压器原线圈a、b两端接正弦交变电压u,u=2202sin(100πt)V,原、副线圈的匝数比n1∶n2=10∶1,电压表接在副线圈c、d两端,输电线的等效电阻为R,原来开关S是断开的。
高考物理最新电磁学知识点之交变电流难题汇编及答案一、选择题1.如图所示,理想变压器原、副线圈的匝数比为12:10:1n n =,a 、b 两点间的电压为2202u = sin100V πt (),R 为可变电阻,P 为额定电流1A 、用铅锑合金制成的保险丝.为使保险丝中的电流不超过1A ,可变电阻R 连入电路的最小阻值是( )A .2.2ΩB .2.22ΩC .22ΩD .222Ω2.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V3.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kV B .110 kV C .440 kV D .880 kV 4.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A .输出电压的最大值为36VB .原、副线圈中电流之比为55:9C .变压器输入、输出功率之比为55:9D .交流电源有效值为220V ,频率为50Hz5.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A.电压表的示数等于3VB.电压表的示数等于10VC.实现点火的条件之一是121500nn<D.实现点火的条件是钢针和金属板紧密接触6.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
高考物理专题电磁学知识点之交变电流难题汇编及答案一、选择题1.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5.0 Ω,现外接一只电阻为95.0 Ω的灯泡,如图乙所示,则 ( )A .电压表的示数为220 VB .电路中的电流方向每秒钟改变50次C .灯泡实际消耗的功率为484 WD .发电机线圈内阻每秒钟产生的焦耳热为24.2 J2.如图所示,单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动,设穿过线框的最大磁通量为Φm ,线框中产生的最大感应电动势为E m ,从线框平面与磁场平行时刻(图示位置)开始计时,下面说法正确的是A .线框转动的角速度为mmE B .线框中的电流方向在图示位置发生变化C .当穿过线框的磁通量为Φm 的时刻,线框中的感应电动势为E mD .若转动周期减小一半,线框中的感应电动势也减小一半3.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kVB .110 kVC .440 kVD .880 kV4.两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动,线圈中产生的感应电动势e 随时间t 的变化关系分别如图中甲、乙所示,则下列说法正确的是( )A .两交变电流的频率之比f 甲:f 乙=1:2B .两交变电流的电动势有效值之比E 甲:E 乙=3:1C .t =1s 时,两线圈中的磁通量的变化率均为零D .t=1s 时,两线圈均处在与中性面垂直的位置上5.如图所示,理想变压器原线圈a 、b 两端接正弦交变电压u ,u =2202sin (100πt )V ,原、副线圈的匝数比n 1∶n 2=10∶1,电压表接在副线圈c 、d 两端,输电线的等效电阻为R ,原来开关S 是断开的。
则当S 闭合一段时间后( )A .电压表示数不变,示数为22 VB .电压表示数不变,示数为2202VC .灯泡L 两端的电压将变大D .电流表示数一定为06.在变电站里,经常要用交流电表去监测电网上的强电流,所用的器材叫电流互感器.如下所示的四个图中,能正确反映其工作原理的是( )A .B .C .D .7.如图所示,理想变压器原、副线圈的匝数比为12:10:1n n =,a 、b 两点间的电压为2202u = sin100V πt (),R 为可变电阻,P 为额定电流1A 、用铅锑合金制成的保险丝.为使保险丝中的电流不超过1A ,可变电阻R 连入电路的最小阻值是( )A .2.2ΩB .2.22ΩC .22ΩD .222Ω8.矩形线框与理想电流表、理想变压器、灯泡连接电路如图甲所示.灯泡标有“36 V 40 W ”的字样且阻值可以视作不变,变压器原、副线圈的匝数之比为2∶1,线框产生的电动势随时间变化的规律如图乙所示.则下列说法正确的是( )A .图乙电动势的瞬时值表达式为e =36 sin (πt)VB .变压器副线圈中的电流方向每秒改变50次C .灯泡L 恰好正常发光D .理想变压器输入功率为20 W9.电阻12R R 、与交流电源按照图甲方式连接,12=10,=20R R ΩΩ,闭合开关S 后,通过电阻2R 的正弦交变电流i 随时间t 变化的情况如图乙所示,则()A.通过1R的电流有效值是1.0AB.通过2R的电流最大值是2AC.1R两端的电压有效值为5VD.2R两端的电压最大值为52A10.如图甲所示,理想变压器原、副线圈匝数分别为1n、2n,原线圈回路接有内阻不计的交流电流表A,副线圈回路接有定值电阻R=2Ω,现在a、b间,c、d间分别接上示波器,同时监测得a、b间,c、d间电压随时间变化的图象分别如图乙、丙所示,下列说法正确的是()A.T=0.01sB.1n:2n≈55:2C.电流表A的示数I≈36.4mAD.当原线圈电压瞬时值最大时,副线圈两端电压瞬时值为011.如图,实验室一台手摇交流发电机,内阻r=1.0Ω,外接R=9.0Ω的电阻。
高考物理电磁学知识点之交变电流知识点总复习有答案一、选择题1.如图所示,一交流发电机的矩形线圈匝数为n =10,其电阻r =2Ω,面积S =0.2m 2,在磁感应强度B =2T π的匀强磁场中,若线圈从中性面位置开始绕垂直于磁场方向的对称轴OO ′以ω=10πrad /s 的角速度匀速转动,向R =18Ω的电阻供电。
则以下说法中正确的是( )A .该线圈产生的是余弦式交变电流B .线圈在转动过程中产生的最大感应电动势为40VC .线圈开始转动160s 时流过电阻R 的瞬时电流大小为22A D .电阻R 上消耗的电功率为9W2.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V3.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是( )A .2AB .3.5AC .5AD .2A4.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B ,线圈ABCD 从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO ′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD 的面积为S ,匝数为N ,内阻为r ,外电路总电阻为R (包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD 为正方向,下列说法正确的是( )A .线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B .电路中产生的电流有效值为022()NB S I R r ω=+C .外电路的电压峰值为02m NB S RU R rω=+D .1秒内线圈中电流方向改变2ωπ次 5.如图所示为某住宅区的应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成.发电机中矩形线圈所围的面积为S ,匝数为N ,电阻不计,它可绕水平轴OO′在磁感应强度为B 的水平匀强磁场中以角速度ω匀速转动.矩形线圈通过滑环连接降压变压器,滑动触头P 上下移动时可改变输出电压,R 0表示输电线的电阻.以线圈平面与磁场平行时为计时起点,下列判断正确的是A .若发电机线圈某时刻处于图示位置,变压器原线圈的电流瞬时值为零B .发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC .当用电量增加时,为使用户电压保持不变,滑动触头P 应向上滑动D .当滑动触头P 向下移动时,变压器原线圈两端的电压将升高6.如图所示,理想变压器原线圈a 、b 两端接正弦交变电压u ,u =2202sin (100πt )V ,原、副线圈的匝数比n 1∶n 2=10∶1,电压表接在副线圈c 、d 两端,输电线的等效电阻为R ,原来开关S 是断开的。
高考物理最新电磁学知识点之交变电流技巧及练习题附答案一、选择题1.如图所示,一单匝正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动。
已知匀强磁场的磁感应强度为B ,线圈边长为L ,电阻为R ,转动的角速度为ω。
当线圈转至图示位置时( )A .线圈中感应电流的方向为abcdaB.线圈中感应电流的大小为22B L R ω C .穿过线圈的磁通量为BL 2 D .穿过线圈磁通量的变化率为BL 2ω2.如图所示,单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动,设穿过线框的最大磁通量为Φm ,线框中产生的最大感应电动势为E m ,从线框平面与磁场平行时刻(图示位置)开始计时,下面说法正确的是A .线框转动的角速度为m mE Φ B .线框中的电流方向在图示位置发生变化C .当穿过线框的磁通量为Φm 的时刻,线框中的感应电动势为E mD .若转动周期减小一半,线框中的感应电动势也减小一半3.如图所示,有一矩形线圈面积为S ,匝数为N ,总电阻为r ,外电阻为R ,接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动,匀强磁场的磁感应强度为.B 则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSw I =C.电动势的最大值为2NBSwD .外力做功的平均功率()22222N B S w P R r =+ 4.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n 1、n 2。
当变压器副线圈电压的瞬时值大于5000V 时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是( )A .电压表的示数等于3VB .电压表的示数等于10VC .实现点火的条件之一是121500n n < D .实现点火的条件是钢针和金属板紧密接触 5.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B ,线圈ABCD 从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO ′逆时针匀速转动。
高考物理深圳电磁学知识点之交变电流解析含答案一、选择题1.如图甲所示,理想变压器原副线圈的匝数比为5 :1,V 和R 1、R 2分别是电压表、定值电阻,且R 1=5R 2.已知ab 两端电压u 按图乙所示正弦规律变化.下列说法正确的是A .电压u 瞬时值的表达式2202sin10(V)u t π=B .电压表示数为40VC .R 1、R 2两端的电压之比为5 :1D .R 1、R 2消耗的功率之比为1 :52.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt (v ),则交流电压表示数为( )A .10VB .20VC .15VD .14.1V4.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是( )A .2AB .3.5AC .5AD .2A5.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A .输出电压的最大值为36VB .原、副线圈中电流之比为55:9C .变压器输入、输出功率之比为55:9D .交流电源有效值为220V ,频率为50Hz6.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B ,线圈ABCD 从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO ′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD 的面积为S ,匝数为N ,内阻为r ,外电路总电阻为R (包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD 为正方向,下列说法正确的是( )A .线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B .电路中产生的电流有效值为022()NB S I R r ω=+C .外电路的电压峰值为02m NB S RU R rω=+D .1秒内线圈中电流方向改变2ωπ次 7.一含有理想变压器的电路如图所示,图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω,A 为理想交流电流表,U 为正弦交流电压源,输出电压R 的有效值恒定当开关S 断开时,电流表的示数为I ;当S 闭合时,电流表的示数为4I 。
高考物理电磁学知识点之交变电流难题汇编及答案解析(6)一、选择题1.在下图中L为电感线圈,C为电容,R为电阻,A、B、C为三只相同的灯泡,将它们接在电压为U的交流电源上,三只灯泡的亮度一样.若保持电源电压不变,而将电源频率增大,下列说法中正确的是()A.三只灯泡的亮度不变B.C灯泡亮度不变,B灯泡变暗C.A灯泡变暗,B灯泡变亮D.A灯泡变亮,B灯泡变暗、C灯亮度不变2.如图所示,左右两个电路中,当a、b两端和e、f两端分别接220V的交变电压时,测得c、d两端和g、h两端的电压均为110V.若分别在c、d两端和g、h两端加上110V交变电压,则a、b两端和e、f两端测得的电压将分别是( )A.220V,220V B.220V,110VC.110V,110V D.220V, 0V3.两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动,线圈中产生的感应电动势e 随时间t的变化关系分别如图中甲、乙所示,则下列说法正确的是()A.两交变电流的频率之比f甲:f乙=1:2B.两交变电流的电动势有效值之比E甲:E乙=3:1C.t=1s时,两线圈中的磁通量的变化率均为零D.t=1s时,两线圈均处在与中性面垂直的位置上4.如图所示的电路中,变压器为理想变压器,电流表和电压表为理想电表,R0为定值电阻,在a、b端输入正弦交流电,开关S闭合后,灯泡能正常发光,则下列说法正确的是()A .闭合开关S ,电压表的示数变小B .闭合开关S ,电流表的示数变小C .闭合开关S 后,将滑动变阻器的滑片P 向下移,灯泡变亮D .闭合开关S 后,将滑动变阻器的滑片P 向下移,电流表的示数变小5.如图所示,理想变压器原、副线圈的匝数比为12:10:1n n =,a 、b 两点间的电压为2202u = sin100V πt (),R 为可变电阻,P 为额定电流1A 、用铅锑合金制成的保险丝.为使保险丝中的电流不超过1A ,可变电阻R 连入电路的最小阻值是( )A .2.2ΩB .2.22ΩC .22ΩD .222Ω6.矩形线框与理想电流表、理想变压器、灯泡连接电路如图甲所示.灯泡标有“36 V 40 W ”的字样且阻值可以视作不变,变压器原、副线圈的匝数之比为2∶1,线框产生的电动势随时间变化的规律如图乙所示.则下列说法正确的是( )A .图乙电动势的瞬时值表达式为e =36 sin (πt)VB .变压器副线圈中的电流方向每秒改变50次C .灯泡L 恰好正常发光D .理想变压器输入功率为20 W7.如图所示,一单匝正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动。
高考物理电磁学知识点之交变电流难题汇编附答案解析(6)一、选择题1.如图甲所示,理想变压器原、副线圈匝数分别为1n 、2n ,原线圈回路接有内阻不计的交流电流表A ,副线圈回路接有定值电阻R =2Ω,现在a 、b 间,c 、d 间分别接上示波器,同时监测得a 、b 间,c 、d 间电压随时间变化的图象分别如图乙、丙所示,下列说法正确的是( )A .T =0.01sB .1n :2n ≈55:2C .电流表A 的示数I ≈36.4mAD .当原线圈电压瞬时值最大时,副线圈两端电压瞬时值为02.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt (v ),则交流电压表示数为( )A .10VB .20VC .15VD .14.1V4.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A.电压表的示数等于3VB.电压表的示数等于10VC.实现点火的条件之一是121500nn<D.实现点火的条件是钢针和金属板紧密接触5.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD的面积为S,匝数为N,内阻为r,外电路总电阻为R(包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD为正方向,下列说法正确的是()A.线圈产生感应电动势的瞬时值为2sine NB S tωω=B.电路中产生的电流有效值为022()NB SIR rω=+C.外电路的电压峰值为02mNB S RUR rω=+D.1秒内线圈中电流方向改变2ωπ次6.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ()A.t=0.005s时线圈平面与磁场方向平行B.t=0.010s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100HzD.线圈产生的交变电动势有效值为311V7.一含有理想变压器的电路如图所示,图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压R的有效值恒定当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。
该变图压器原、副线圈匝数的比值为()A.2B.3C.4D.58.如图甲所示为一理想变压器,原、副线圈匝数比为22∶1,两个标有“10 V,5 W”的小灯泡并联在副线圈的两端.原线圈与正弦交变电源连接,输入电压u如图乙所示,原线圈电路中电压表和电流表(可视为理想电表)。
则下列说法正确的是 ()A.经过1 min原线圈的输出电能为6×102 JB.由于电压过高小灯泡会被烧坏C.电压表的示数为 2202 VD.电流表的示数为 2 A9.下列关于交流电路的说法错误的是()A.电容器的击穿电压为交流电压的最大值B.电路中电流表的示数为电流的有效值C.教室内日光灯的额定电压为电压的有效值D.电路中保险丝的熔断电流为电流的最大值10.如图甲所示,理想变压器原、副线圈的匝数比为5:1,原线圈输入如图乙所示的交变电压。
下列说法正确的是()A.副线圈输出电压的频率为10HzB .副线圈输出电压为62.2VC .P 向左移动时,电阻R 两端的电压增大D .P 向左移动时,变压器的输入功率减小11.如图所示,N 匝矩形导线框以角速度ω绕对称轴OO '匀速转动,线框面积为S ,线框电阻、电感均不计,在OO '左侧有磁感应强度为B 的匀强磁场,外电路接有电阻R ,理想电流表A ,则:( )A .从图示时刻起,线框产生的瞬时电动势为sin e NB S t ωω=B .交流电流表的示数24I NBS Rω= C .R 两端电压的有效值2U NBS ω=D .一个周期内R 的发热量()2NBS Q R πω=12.一只电阻分别通过四种不同形式的电流,电流随时间变化的情况如图所示,在相同时间内电阻产生的热量最大的是( )A .B .C .D .13.如图所示为某小型电站高压输电示意图.发电机输出功率恒定,升压变压器原、副线圈两端的电压分别为U 1和U 2.在输电线路的起始端接入两个互感器,原、副线圈的匝数比分别为10:1和1:10,电压表的示数为220 V ,电流表的示数为10 A ,各互感器和电表均为理想的,则下列说法正确的是( )A.升压变压器原、副线圈的匝数比为1221n U n U = B .采用高压输电可以增大输电线中的电流,输电电流为100 AC .线路输送电功率是220 kWD .将P 上移,用户获得的电压将降低14.如图为一交流发电机发出的电流随时间的变化图象,则下列说法正确的是A .在A 点时穿过线圈的磁通量最大B .在B 点时穿过线圈的磁通量变化率最大C .在A 点时线圈处在中性面,电流方向改变D .在B 点时线圈处在中性面,电流方向改变15.如图所示,理想变压器的原线圈接在122sin100V u t π=()的交流电源上,副线圈接有10ΩR =的负载电阻,原、副线圈的匝数之比为31∶。
电流表、电压表均为理想电表。
则( )A .电压表的示数为12VB .电流表的示数为0.4AC .变压器输出交流电的周期为50sD .变压器的输入功率为1.6W16.如图所示,理想变压器的原线圈接入110002sin100(V)u t π=的交变电压,副线圈通过电阻r =6Ω的导线对“220V ,880W”的电器R L 供电,该电器正常工作.由此可知( )A.原、副线圈的匝数比为50:1B.交变电压的频率为100HzC.副线圈中电流的有效值为4AD.变压器的输入功率为880W17.如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象,根据图象可知A.此感应电动势的瞬时表达式为e=200sin(0.02t)VB.此感应电动势的解时表达式为e=200si n(50πt)VC.t=0.01s时,穿过线圈的磁通量为零D.t=0.02s时,穿过线圈的磁通量的变化率为零18.如图所示,矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时()A.线圈绕P1转动时的电流等于绕P2转动时的电流B.线圈绕P1转动时的电动势小于绕P2转动时的电动势C.线圈绕P1和P2转动时电流的方向相同,都是a→b→c→dD.线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力19.实验室里的交流发电机可简化为如图所示的模型,正方形线圈在水平匀强磁场中,绕垂直于磁感线的OO′轴匀速转动.今在发电机的输出端接一个电阻R和理想电压表,并让线圈每秒转25圈,读出电压表的示数为10 V.已知R=10 Ω,线圈电阻忽略不计,下列说法正确的是A.线圈平面与磁场平行时刻,线圈中的瞬时电流为零B.从线圈平面与磁场平行开始计时,线圈中感应电流瞬时值表达式为i2sin 100πt (A)C.流过电阻R2AD.电阻R上的热功率等于5 W20.如甲图所示为恒压电源给硫化镉光敏电阻R供电时,流过此电阻的电流和所受光照强度的关系图像。
根据这一特性,某同学设计一个台灯的自动控制电路如乙图所示,T为一自耦式变压器。
下列说法正确的是()A.在其他条件不变的情况下,如果光照变强,则灯泡的亮度减小B.在其他条件不变的情况下,如果光照变强,则灯泡的亮度增加C.在其他条件不变的情况下,将自耦式变压器的滑片P适当下滑,则灯泡的亮度增加D.在其他条件不变的情况下,适当增大滑动变阻器R1的阻值,则灯泡的亮度增加21.一交变电流的电流-时间图像如图所示,由图可知()A.该交变电流的频率为50HzB.用交流电流表测该电流其示数为102AC.该交变电流瞬时值表达式为102sin628t AD.该交变电流通过一阻值为10Ω的电阻时,电阻消耗的电功率为2000W22.如图所示,理想变压器副线圈通过输电线接两个相同的灯泡L1和L2。
输电线的等效电阻为R。
开始时,电键S断开,当S闭合时,下列说法中正确的是()A.副线圈两端的输出电压减小B.通过灯泡L1的电流减小C.原线圈中的电流减小D.变压器的输入功率不变23.如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表,下列说法正确的是()A .当滑动变阻器的滑动触头P 向上滑动时,1R 消耗的功率变大B .当滑动变阻器的滑动触头P 向上滑动时,电压表V 示数变大C .当滑动变阻器的滑动触头P 向上滑动时,电流表1A 示数变大D .若闭合开关S ,则电流表1A 示数变大,2A 示数变大24.如图所示的电路中,A 、B 、C 三灯泡亮度相同,电源为220V ,50Hz 的交流电源,以下叙述中正确的是( )A .改接220V ,100Hz 的交流电源时,A 灯变亮,B 灯变暗,C 灯亮度不变B .改接220V ,100Hz 的交流电源时,A 灯变暗,B 灯变亮,C 灯变亮C .改接220V 的直流电源时,A 灯熄灭,B 灯变暗,C 灯亮度不变D .改接220V 的直流电源时,A 灯熄灭,B 灯变亮,C 灯变暗25.如图所示,理想变压器的原线圈接在()2202sin100V u t π=的交流电源上,副线圈接有R =110Ω的负载电阻,原、副线圈匝数之比为4∶1,电流表、电压表均为理想电表。
下列说法正确的是A .电流表的读数为2AB .原线圈的输入功率为27.5WC .电压表的读数为77.8VD .副线圈输出交流电的周期为50s【参考答案】***试卷处理标记,请不要删除一、选择题解析:C【解析】【分析】【详解】A .因为变压器不改变交变电流的周期,输入电压的周期0.02s T =,输出电压的周期0.02s T =,故A 错误;B .原线圈电压的有效值1V 220V U == 副线圈电压的有效值24V U == 根据电压与匝数成正比,有11222205541n U n U === 故B 错误;C .输出功率22224W 8W 2U P R === 输入功率为8W ,电流表的示数18A 0.0364A 36.4mA 220I === 故C 正确; D .根据电压与匝数成正比,知当原线圈电压瞬时值最大时,副线圈两端电压的瞬时值最大,故D 错误。
