(完整word版)第3单元：实训-路由器访问与配置

第3单元实训路由器访问与配置在网络通信中，路由器起到重要的作用，它能够实现不同网络之间的数据传输和通信。

因此，掌握路由器的访问与配置技巧对于网络工程师和管理员来说是至关重要的。

本文将介绍第3单元的实训内容，即路由器访问与配置的技术要点和操作步骤。

一、路由器访问路由器是通过命令行接口（CLI）进行管理和配置的，因此在访问路由器之前，我们首先需要了解如何连接到路由器并进行访问。

通常，我们可以通过以下几种方式来实现路由器的访问：1. 串口连接：使用串口线将计算机与路由器连接，然后通过终端模拟器程序（如SecureCRT）来进行访问。

2. 以太网连接：使用以太网线将计算机与路由器的以太网接口相连，然后通过终端仿真软件进行访问。

此时，需要为计算机配置一个IP地址，并确保与路由器处于同一个网络段。

3. 远程访问：通过网络远程访问路由器，在路由器上启用SSH或Telnet服务，并使用相应的客户端程序进行访问。

二、路由器配置路由器配置是对路由器进行各种参数设置和功能调整的过程，下面将介绍一些基本的路由器配置命令和操作步骤：1. 进入特权模式：在访问路由器后，我们需要先进入特权模式，也即管理员模式，以获取更高级的权限。

在命令行界面输入“enable”命令，然后输入管理员密码即可。

2. 配置主机名和域名：可以使用命令“hostname”来配置路由器的主机名，使用“ip domain-name”命令来配置域名。

3. 配置接口和IP地址：使用“interface”命令进入接口配置模式，然后使用“ip address”命令配置接口的IP地址、子网掩码和默认网关。

4. 配置路由：使用“ip route”命令配置静态路由，或使用动态路由协议（如OSPF、BGP等）来实现动态路由。

5. 配置访问控制列表（ACL）：ACL用于实现对不同网络流量的控制，可以通过“access-list”命令进行ACL的配置。

6. 配置网络地址转换（NAT）：使用“ip nat”命令配置NAT功能，实现内网地址与外网地址的映射转换。

第3单元：实训-路由器管理1. 简介本文档旨在介绍实训项目中的路由器管理内容。

在本单元中，我们将研究如何管理和配置路由器，以确保网络的正常运行和安全性。

2. 路由器管理步骤以下是路由器管理的基本步骤：步骤一：连接到路由器首先，确保您已经正确地连接到路由器。

使用网线将您的计算机连接到路由器的LAN口，或者通过Wi-Fi连接到路由器的无线网络。

步骤二：访问路由器管理界面打开您的网络浏览器，输入路由器的IP地址。

通常，路由器的IP地址为192.168.1.1或192.168.0.1，但可能会因品牌和型号的不同而有所变化。

如果您不确定路由器的IP地址，可以查找路由器的用户手册或通过其他方式获取。

步骤三：登录路由器管理界面输入路由器管理界面的用户名和密码。

如果您是第一次登录，默认的用户名和密码可能是admin/admin或admin/password，但请注意这可能因型号而有所不同。

如果您已经更改了用户名和密码，使用您的自定义凭据进行登录。

步骤四：配置路由器设置一旦登录成功，您将进入路由器管理界面。

在这里，您可以配置路由器的各种设置，包括网络连接、安全性和无线设置等。

根据您的需求进行相应的配置，并确保保存所做的更改。

步骤五：保存并重启路由器在您完成所有配置后，记得保存更改并重启路由器。

这将使配置生效并确保路由器以新的设置重新启动。

3. 路由器管理的注意事项在进行路由器管理时，需要注意以下事项：- 确保您只在必要时更改路由器的设置，并且对所做的更改有明确的理解。

- 不要共享您的路由器管理凭据给其他人。

- 定期检查和更新路由器的固件，以确保最新的安全性和功能。

- 根据需要配置路由器的防火墙和安全设置，以防止未经授权的访问和恶意活动。

以上是路由器管理的基本步骤和注意事项。

通过适当的管理和配置，您可以确保路由器的正常运行和网络的安全性。

如需更多帮助，请参考路由器的用户手册或咨询相关专业人员。

以上内容供参考，具体操作请根据实际情况和设备要求进行。

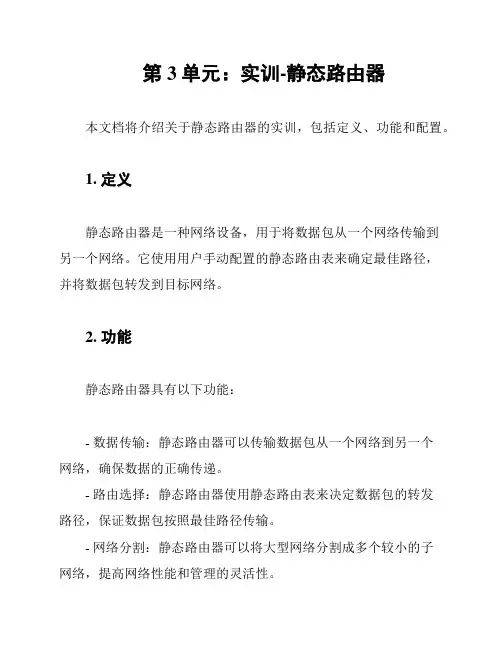

第3单元：实训-静态路由器本文档将介绍关于静态路由器的实训，包括定义、功能和配置。

1. 定义
静态路由器是一种网络设备，用于将数据包从一个网络传输到
另一个网络。

它使用用户手动配置的静态路由表来确定最佳路径，
并将数据包转发到目标网络。

2. 功能
静态路由器具有以下功能：
- 数据传输：静态路由器可以传输数据包从一个网络到另一个
网络，确保数据的正确传递。

- 路由选择：静态路由器使用静态路由表来决定数据包的转发
路径，保证数据包按照最佳路径传输。

- 网络分割：静态路由器可以将大型网络分割成多个较小的子
网络，提高网络性能和管理的灵活性。

3. 配置
配置静态路由器需要以下步骤：
1. 连接设备：将静态路由器与网络设备进行物理连接，确保连接的稳定性。

2. 登录路由器：通过使用默认的管理员账号和密码登录静态路由器的管理界面。

3. 配置接口：设置静态路由器的接口参数，包括IP地址、子网掩码等。

4. 创建路由表：手动创建静态路由表，并配置目标网络和下一跳地址。

5. 激活路由：启用静态路由表，使其生效并开始路由数据包。

结论
实训中学习和配置静态路由器是理解和掌握网络路由的重要一步。

通过了解静态路由器的定义、功能和配置步骤，我们可以更好
地理解和使用静态路由器来优化网络性能和提供稳定的数据传输服务。

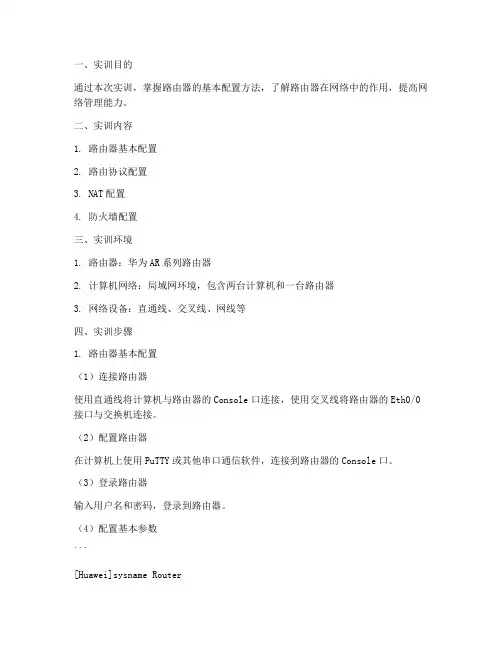

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络管理能力。

二、实训内容1. 路由器基本配置2. 路由协议配置3. NAT配置4. 防火墙配置三、实训环境1. 路由器：华为AR系列路由器2. 计算机网络：局域网环境，包含两台计算机和一台路由器3. 网络设备：直通线、交叉线、网线等四、实训步骤1. 路由器基本配置（1）连接路由器使用直通线将计算机与路由器的Console口连接，使用交叉线将路由器的Eth0/0接口与交换机连接。

（2）配置路由器在计算机上使用PuTTY或其他串口通信软件，连接到路由器的Console口。

（3）登录路由器输入用户名和密码，登录到路由器。

（4）配置基本参数```[Huawei]sysname Router[Router]display version[Router]display ip interface brief[Router]interface gigabitethernet 0/0[Router]ip address 192.168.1.1 24[Router]quit[Router]save```2. 路由协议配置（1）静态路由配置```[Router]ip route-static 192.168.2.0 24 192.168.1.2 ```（2）动态路由配置（OSPF）```[Router]ospf 1[Router-ospf-1]router-id 192.168.1.1[Router-ospf-1]network 192.168.1.0 0.0.0.255 area 0 [Router-ospf-1]network 192.168.2.0 0.0.0.255 area 0 ```3. NAT配置（1）NAT基本配置```[Router]nat public 192.168.2.0 255.255.255.0[Router]nat inside 192.168.1.0 255.255.255.0[Router]nat address-group 1 192.168.2.0 255.255.255.0[Router]nat address-group 2 192.168.1.0 255.255.255.0[Router]ip nat inside source static 192.168.1.1 192.168.2.1```（2）NAT转换规则配置```[Router]ip nat rule 1 192.168.1.0 255.255.255.0 192.168.2.0255.255.255.0```4. 防火墙配置（1）防火墙基本配置```[Router]firewall enable[Router]firewall filter```（2）防火墙规则配置```[Router-firewall]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255[Router-firewall]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255```五、实训结果通过本次实训，成功配置了路由器的基本参数、路由协议、NAT和防火墙。

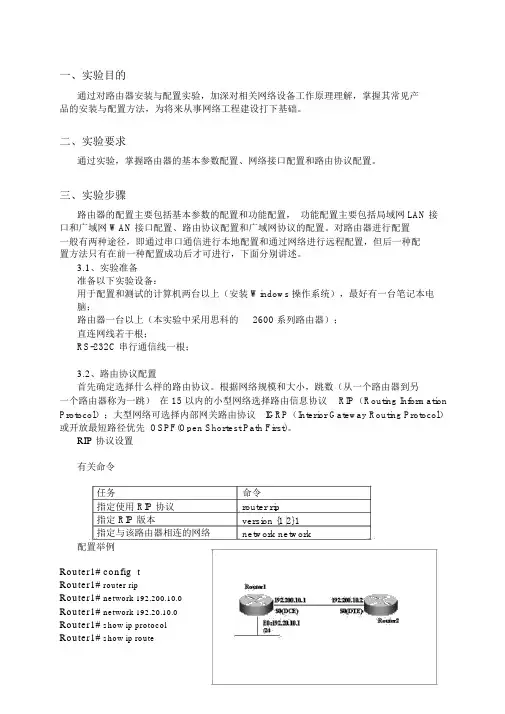

一、实验目的通过对路由器安装与配置实验，加深对相关网络设备工作原理理解，掌握其常见产品的安装与配置方法，为将来从事网络工程建设打下基础。

二、实验要求通过实验，掌握路由器的基本参数配置、网络接口配置和路由协议配置。

三、实验步骤路由器的配置主要包括基本参数的配置和功能配置，功能配置主要包括局域网 LAN 接口和广域网 WAN 接口配置、路由协议配置和广域网协议的配置。

对路由器进行配置一般有两种途径，即通过串口通信进行本地配置和通过网络进行远程配置，但后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。

3.1、实验准备准备以下实验设备：用于配置和测试的计算机两台以上（安装 Windows 操作系统），最好有一台笔记本电脑；路由器一台以上（本实验中采用思科的2600 系列路由器）；直连网线若干根；RS-232C 串行通信线一根；3.2、路由协议配置首先确定选择什么样的路由协议。

根据网络规模和大小，跳数（从一个路由器到另一个路由器称为一跳）在 15 以内的小型网络选择路由信息协议RIP（Routing Information Protocol）；大型网络可选择内部网关路由协议IGRP（Interior Gateway Routing Protocol）或开放最短路径优先 OSPF(Open Shortest Path First)。

RIP 协议设置有关命令任务命令指定使用 RIP 协议router rip指定 RIP 版本version {1|2}1指定与该路由器相连的网络network network配置举例Router1# config tRouter1# router ripRouter1# network 192.200.10.0Router1# network 192.20.10.0Router1# show ip protocolRouter1# show ip route四、实验过程分析（实验过程及图形分析）1.路由协议配置：PC0 的 IP：192.168.1.1 子网掩码： 255.255.255.0 网关： 192.168.1.2 Router0 0/0 ：192.168.1.2 0/1 ：192.168.2.1Router1 0/0 ：192.168.3.2 0/1 ：192.168.2.2Laptop0 的 IP：192.168.3.3 子网掩码： 255.255.255.0 缺省网关： 192.168.3.2 PcoLaptop0 Router0Router12.RIP 协议设置Router0Roputer1五、实验小结通过本次试验使我对课本这章节的知识理解更加深刻了。

实验三路由器的连接和配置一、实验目的通过本实验，学习路由器的基本配置，了解路由器的基本性能以及在网络中的应用，加深对路由器工作原理的理解。

二、实验任务1、了解华为模拟软件的基本功能。

2、通过华为模拟软件熟悉路由器的基本配置过程以及配置命令。

3、掌握路由器的基本配置。

4、熟悉单臂路由的配置方法。

三、实验环境软件环境：华为模拟软件。

四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如路由器的基本配置的实验步骤：1、配置主机的IP地址。

2、配置路由器端口的IP地址。

（测试IP地址之间的连通性并记录测试结果）3、设置主机的网关。

（再测试IP地址之间的连通性掌握路由器的基本配置）单臂路由的实验过程略。

实验四静态路由和默认路由一、实验目的通过本实验，学习静态路由和默认路由的基本配置，理解静态路由和默认路由的区别。

二、实验任务1、掌握两个路由器的静态路由的配置方法。

2、掌握三个路由器的静态路由的配置方法。

3、掌握默认路由的配置方法。

三、实验环境软件环境：华为模拟软件。

四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如两个路由器的静态路由的实验步骤1、配置主机的IP地址。

2、配置路由器端口的IP地址。

3、设置主机的网关。

4、设置一条静态路由。

（测试所有网络的连通性并记录测试结果）5、再设置一条静态路由。

（测试所有网络的连通性并记录测试结果）三个路由器的静态路由以及默认路由的实验过程略。

六、实验思考题1、假设主机A和B连接在不同的路由器上，如果只配置了一条静态路由，使主机A能ping通主机B，此时主机B也能ping通主机A吗？2、静态路由和默认路由有什么区别？3、如果在同一个路由器中设置了两条默认路由，会出现什么情况？。

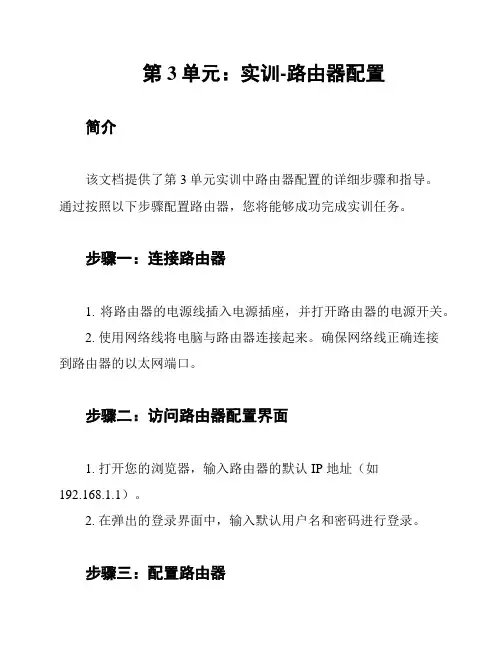

第3单元：实训-路由器配置简介
该文档提供了第3单元实训中路由器配置的详细步骤和指导。

通过按照以下步骤配置路由器，您将能够成功完成实训任务。

步骤一：连接路由器
1. 将路由器的电源线插入电源插座，并打开路由器的电源开关。

2. 使用网络线将电脑与路由器连接起来。

确保网络线正确连接
到路由器的以太网端口。

步骤二：访问路由器配置界面
1. 打开您的浏览器，输入路由器的默认 IP 地址（如
192.168.1.1）。

2. 在弹出的登录界面中，输入默认用户名和密码进行登录。

步骤三：配置路由器
1. 在路由器管理界面中，导航到 "设置" 或 "配置" 选项。

2. 根据您的网络要求，进行以下配置：
- 配置无线网络：设置网络名称（SSID）和密码。

- 配置网络类型：选择静态 IP 或动态 IP。

- 配置端口转发：根据需要设置端口转发规则。

- 配置无线路由器模式：选择路由器的工作模式（如路由器、接入点等）。

步骤四：保存配置并重启路由器
1. 在路由器管理界面中，找到 "应用" 或 "保存" 选项，并点击保存所做的配置更改。

2. 等待几秒钟，让路由器重新启动并应用新的配置。

结论
本文档提供了第3单元实训中路由器配置的步骤和指导。

通过按照以上步骤完成路由器配置，您将能够成功完成实训任务。

如有任何问题，请参考相关文档或寻求专业技术支持。

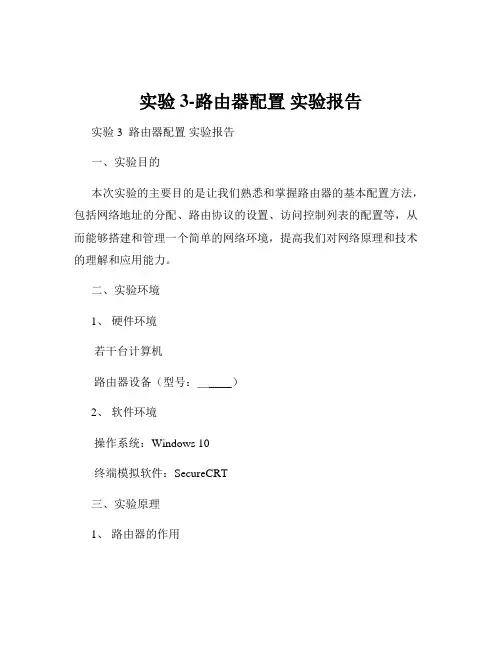

实验3-路由器配置实验报告实验 3 路由器配置实验报告一、实验目的本次实验的主要目的是让我们熟悉和掌握路由器的基本配置方法，包括网络地址的分配、路由协议的设置、访问控制列表的配置等，从而能够搭建和管理一个简单的网络环境，提高我们对网络原理和技术的理解和应用能力。

二、实验环境1、硬件环境若干台计算机路由器设备（型号：＿____）2、软件环境操作系统：Windows 10终端模拟软件：SecureCRT三、实验原理1、路由器的作用路由器是网络中的核心设备，负责连接不同的网络，并根据网络地址和路由协议选择最佳的路径来转发数据包，实现不同网络之间的通信。

2、 IP 地址分配为了使网络中的设备能够相互通信，需要为每个设备分配唯一的 IP 地址。

IP 地址分为网络地址和主机地址两部分，通过子网掩码来划分。

3、路由协议常见的路由协议有静态路由和动态路由。

静态路由需要手动配置每一条路由信息，适用于小型网络；动态路由协议如 RIP、OSPF 等可以自动学习和更新路由信息，适用于大型复杂网络。

4、访问控制列表访问控制列表（ACL）用于控制网络中的数据包流量，根据源地址、目的地址、端口号等条件对数据包进行过滤和允许或拒绝操作。

四、实验步骤1、连接设备将计算机通过串口线或网线连接到路由器的相应接口，并打开终端模拟软件建立连接。

2、进入特权模式在终端中输入用户名和密码登录路由器，然后输入“enable”命令进入特权模式。

3、配置接口 IP 地址进入接口配置模式，例如“interface ethernet 0/0”。

配置 IP 地址和子网掩码，如“ip address 19216811 2552552550”。

4、配置静态路由使用“ip route”命令配置静态路由，例如“ip route 19216820 2552552550 19216812”，表示目标网络为 19216820/24，下一跳地址为19216812。

5、配置动态路由协议（以 RIP 为例）启用 RIP 协议，输入“router rip”。

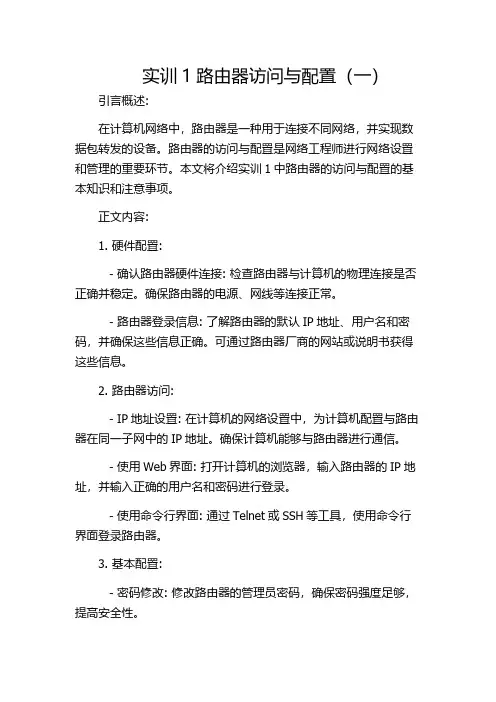

实训1路由器访问与配置（一）引言概述:在计算机网络中，路由器是一种用于连接不同网络，并实现数据包转发的设备。

路由器的访问与配置是网络工程师进行网络设置和管理的重要环节。

本文将介绍实训1中路由器的访问与配置的基本知识和注意事项。

正文内容:1. 硬件配置:- 确认路由器硬件连接: 检查路由器与计算机的物理连接是否正确并稳定。

确保路由器的电源、网线等连接正常。

- 路由器登录信息: 了解路由器的默认IP地址、用户名和密码，并确保这些信息正确。

可通过路由器厂商的网站或说明书获得这些信息。

2. 路由器访问:- IP地址设置: 在计算机的网络设置中，为计算机配置与路由器在同一子网中的IP地址。

确保计算机能够与路由器进行通信。

- 使用Web界面: 打开计算机的浏览器，输入路由器的IP地址，并输入正确的用户名和密码进行登录。

- 使用命令行界面: 通过Telnet或SSH等工具，使用命令行界面登录路由器。

3. 基本配置:- 密码修改: 修改路由器的管理员密码，确保密码强度足够，提高安全性。

- 主机名设置: 为路由器设置一个唯一的主机名，便于对多个路由器进行管理。

- 时钟设置: 配置路由器的时钟，以同步网络中的时间，并确保日志记录和其他操作能够准确反映发生的时间。

4. 网络配置:- 接口配置: 配置路由器的各个网络接口，包括IP地址分配、子网掩码、默认网关等。

- 路由配置: 配置路由器的路由表，包括静态路由和动态路由，以实现数据包的正确转发。

- NAT配置: 在需要时，配置网络地址转换（NAT）以实现内部私有网络与外部公网的通信。

5. 服务配置:- DHCP服务: 配置动态主机配置协议（DHCP）服务，为网络中的设备自动分配IP地址等相关参数。

- DNS服务: 配置域名系统（DNS）服务，实现域名解析与网络中的设备名称对应关系。

- 安全服务: 配置防火墙、访问控制列表（ACL）等安全措施，以保护网络的安全性。

总结:通过本文，我们了解了实训1中关于路由器访问与配置的基本知识和步骤。

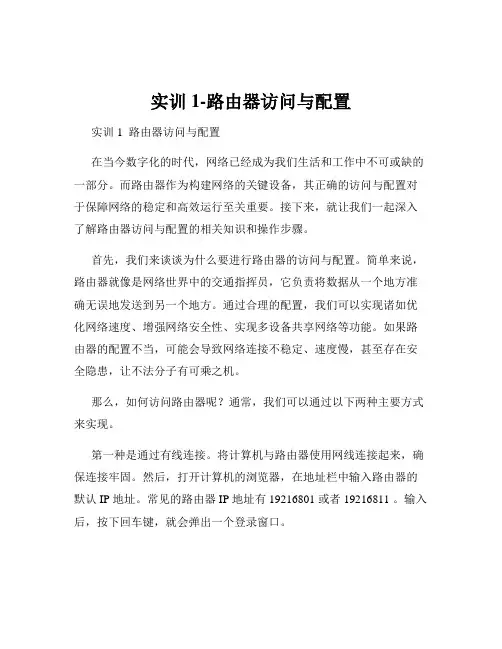

实训1-路由器访问与配置实训 1 路由器访问与配置在当今数字化的时代，网络已经成为我们生活和工作中不可或缺的一部分。

而路由器作为构建网络的关键设备，其正确的访问与配置对于保障网络的稳定和高效运行至关重要。

接下来，就让我们一起深入了解路由器访问与配置的相关知识和操作步骤。

首先，我们来谈谈为什么要进行路由器的访问与配置。

简单来说，路由器就像是网络世界中的交通指挥员，它负责将数据从一个地方准确无误地发送到另一个地方。

通过合理的配置，我们可以实现诸如优化网络速度、增强网络安全性、实现多设备共享网络等功能。

如果路由器的配置不当，可能会导致网络连接不稳定、速度慢，甚至存在安全隐患，让不法分子有可乘之机。

那么，如何访问路由器呢？通常，我们可以通过以下两种主要方式来实现。

第一种是通过有线连接。

将计算机与路由器使用网线连接起来，确保连接牢固。

然后，打开计算机的浏览器，在地址栏中输入路由器的默认 IP 地址。

常见的路由器 IP 地址有 19216801 或者 19216811 。

输入后，按下回车键，就会弹出一个登录窗口。

第二种是通过无线连接。

在计算机或移动设备的无线网络列表中，找到与路由器对应的无线网络名称（SSID），并连接上。

连接成功后，同样在浏览器中输入路由器的默认 IP 地址进行登录。

在登录窗口中，我们需要输入用户名和密码。

这些默认的用户名和密码通常可以在路由器的说明书中找到。

如果您之前更改过登录信息但忘记了，可能需要将路由器恢复到出厂设置，但请注意，这样做会清除您之前所做的所有配置。

成功登录到路由器的管理界面后，我们就可以开始进行配置了。

配置的选项通常包括无线网络设置、有线网络设置、安全设置、端口转发等。

无线网络设置是我们经常需要关注的部分。

在这里，我们可以更改无线网络的名称（SSID），让它更容易识别。

同时，还可以设置无线网络的密码，以防止未经授权的用户连接到您的网络。

密码的强度很重要，建议使用包含字母、数字和特殊字符的组合，并且定期更换密码，以提高网络的安全性。

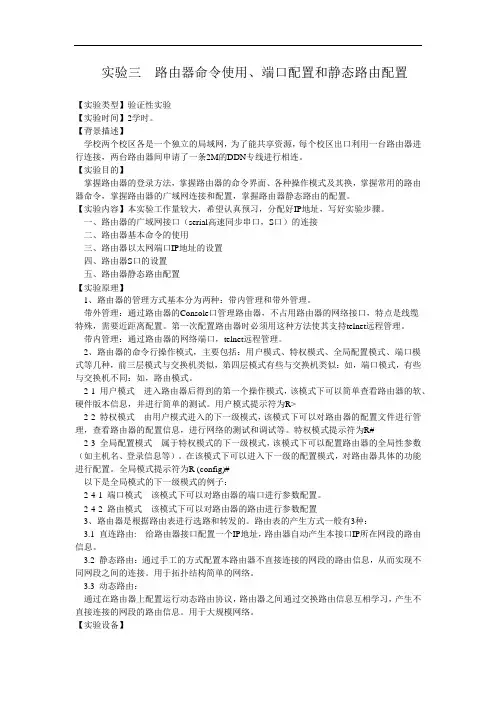

实验三路由器命令使用、端口配置和静态路由配置【实验类型】验证性实验【实验时间】2学时。

【背景描述】学校两个校区各是一个独立的局域网，为了能共享资源，每个校区出口利用一台路由器进行连接，两台路由器间申请了一条2M的DDN专线进行相连。

【实验目的】掌握路由器的登录方法，掌握路由器的命令界面、各种操作模式及其换，掌握常用的路由器命令，掌握路由器的广域网连接和配置，掌握路由器静态路由的配置。

【实验内容】本实验工作量较大，希望认真预习，分配好IP地址，写好实验步骤。

一、路由器的广域网接口（serial高速同步串口，S口）的连接二、路由器基本命令的使用三、路由器以太网端口IP地址的设置四、路由器S口的设置五、路由器静态路由配置【实验原理】1、路由器的管理方式基本分为两种：带内管理和带外管理。

带外管理：通过路由器的Console口管理路由器，不占用路由器的网络接口，特点是线缆特殊，需要近距离配置。

第一次配置路由器时必须用这种方法使其支持telnet远程管理。

带内管理：通过路由器的网络端口，telnet远程管理。

2、路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种，前三层模式与交换机类似，第四层模式有些与交换机类似：如，端口模式，有些与交换机不同：如，路由模式。

2-1 用户模式进入路由器后得到的第一个操作模式，该模式下可以简单查看路由器的软、硬件版本信息，并进行简单的测试。

用户模式提示符为R>2-2 特权模式由用户模式进入的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息，进行网络的测试和调试等。

特权模式提示符为R#2-3 全局配置模式属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登录信息等）。

在该模式下可以进入下一级的配置模式，对路由器具体的功能进行配置。

全局模式提示符为R (config)#以下是全局模式的下一级模式的例子：2-4-1 端口模式该模式下可以对路由器的端口进行参数配置。

单元实训路由器访问与
配置
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
实训：路由器访问与配置
步骤及简述：
路由器基本配置（一）：
实验拓补图
1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console口建立连接；
2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。

配置计算机的IP地址(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置；
3、更改路由器的主机名；
4、擦除配置信息、保存配置信息、显示配置信息；
5、显示当前配置信息；
6、显示历史命令:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fa0/0
1
实训成绩：指导教师签名：实训日期：。

实训1-路由器访问与配置
实训1-路由器访问与配置
1、简介
本实训旨在帮助使用者了解如何访问和配置路由器。

本文档将详细介绍以下内容：
1.1 路由器的基本概念
1.2 路由器的工作原理
1.3 路由器的访问方法
1.4 路由器的配置方法
2、路由器的基本概念
2.1 什么是路由器？
2.2 路由器的作用
2.3 路由器的组成部分
2.4 路由器的分类
3、路由器的工作原理
3.1 数据包转发原理
3.2 路由表的建立与更新
3.3 路由器的转发过程
3.4 路由器的广播与多播处理
4、路由器的访问方法
4.1 串口访问
4.2 网络访问
4.3 无线访问
5、路由器的配置方法
5.1 初始化路由器
5.2 连接路由器
5.3 登录路由器
5.4 路由器的基本配置
5.5 路由器的高级配置
5.6 路由器的安全配置
5.7 路由器的故障排除与维护
1、本文档涉及附件：
附件1：路由器配置示例文件
附件2：路由器配置文件备份工具
2、本文所涉及的法律名词及注释：
2.1 路由器：一种用于将数据包从一个网络转发到另一个网络的设备。

2.2 数据包：网络输的数据单元。

2.3 路由表：用于存储路由器转发数据包时的路由信息。

2.4 初始化：将路由器恢复到出厂默认设置的过程。

2.5 登录：通过输入用户名和密码访问路由器的过程。

2.6 高级配置：对路由器进行更详细设置的操作。

2.7 故障排除：通过分析和解决网络故障来恢复路由器的正常工作。

实训1-路由器访问与配置实训1-路由器访问与配置1·实训目的本实训旨在让学员掌握路由器的访问和配置方法，以及常见的路由器配置指令和相关概念。

2·实训背景在计算机网络中，路由器是连接不同局域网之间的设备，通过路由器可以实现不同局域网之间的通信。

为了使用路由器，需要了解如何访问和对其进行配置。

3·路由器访问方法3·1 通过网页访问路由器3·1·1 在浏览器中输入路由器的默认管理IP地质（通常是192·168·1·1或192·168·0·1）3·1·2 输入默认的用户名和密码（通常是admin/admin或_admin/admin）3·2 通过Telnet访问路由器3·2·1 在命令提示符或终端中输入telnet IP地质并回车3·2·2 输入用户名和密码进行认证（认证方式根据路由器型号而有所不同）4·路由器基本配置4·1 修改路由器登录密码4·2 设置路由器的管理IP地质和子网掩码4·3 配置路由器的无线网络4·4 开启路由器的防火墙功能5·路由器高级配置5·1 配置端口转发5·2 配置动态主机配置协议（DHCP）5·3 设置网络地质转换（NAT）5·4 配置虚拟专用网络（VPN）5·5 开启路由器的日志功能6·路由器故障排除6·1 检查物理连接是否正常6·2 检查路由器的状态和配置6·3 重启路由器6·4 恢复出厂设置附件：本文档不涉及任何附件。

法律名词及注释：1·IP地质：互联网协议地质的缩写，用于标识和定位计算机网络中的设备。

2·子网掩码：用于将IP地质划分为网络部分和主机部分，以确定网络中的主机数量。

第3单元：实训-路由器管理背景随着网络技术的快速发展，路由器已经成为现代网络的重要组成部分。

路由器管理是确保网络正常运行的关键过程。

本文档将介绍路由器管理的基本知识和实操技巧。

路由器管理的基本知识1. 路由器的作用路由器是网络中用于转发数据包的通信设备。

它负责在不同网络之间进行数据包传递，并通过选择最佳路径来优化数据传输效率。

2. 路由器管理的重要性路由器管理是确保网络稳定和安全运行的关键过程。

通过合理配置路由器，可以优化网络性能、提高带宽利用率，防止网络拥塞和攻击。

3. 常用的路由器管理工具- Web界面：通过浏览器访问路由器的管理界面，进行配置和管理操作。

- 命令行界面：使用命令行工具登录路由器的控制台，通过命令进行管理操作。

路由器管理的实操技巧1. 登录路由器管理界面- 打开浏览器，输入路由器的IP地址。

- 输入管理员账号和密码进行登录。

2. 配置基本路由信息- 设置路由器的LAN IP地址和子网掩码。

- 配置路由器的WAN口信息，包括IP地址、子网掩码、网关和DNS服务器。

3. 设置无线网络- 按照需要配置无线网络的SSID、加密方式和密码。

- 设置无线网络的安全性和访问控制，例如MAC地址过滤、客户端数量控制等。

4. 配置端口转发和端口触发- 配置路由器的端口转发规则，允许外部网络访问内部网络某个端口的设备。

- 配置端口触发规则，使内部设备可以主动发起外部网络的连接。

5. 设置访问控制- 配置路由器的访问控制策略，限制特定IP地址或IP地址段的访问权限。

- 设置防火墙规则，阻止潜在的网络攻击和恶意访问。

6. 定期更新路由器固件- 使用路由器管理界面进行固件升级，以修复安全漏洞和提升功能性能。

结论路由器管理是确保网络正常运行的关键过程，掌握基本知识和实操技巧可以提高网络性能和安全性。

本文档介绍了路由器管理的基本知识和实操技巧，希望对您有所帮助。

国开电大计算机组网技术实训3-路由器配置概述本文档旨在提供关于国开电大计算机组网技术实训中的路由器配置的指导和说明。

通过正确配置路由器，可以建立网络之间的连接和通信，实现数据的传输和共享。

路由器配置步骤1. 准备工作在开始配置路由器之前，请确保以下准备工作已经完成：- 确定所需的网络拓扑结构和设备数量。

- 根据拓扑结构，选择合适的路由器设备，并准备所需的网络线缆。

- 已经将路由器设备正确连接到计算机或网络设备。

- 获得了路由器的默认用户名和密码。

2. 访问路由器使用计算机通过网线连接到路由器设备，并通过以下步骤访问路由器的管理界面：- 打开Web浏览器，输入路由器的默认IP地址。

- 输入默认的用户名和密码进行登录。

3. 配置基本设置在路由器的管理界面中，进行以下基本设置：- 修改默认的管理员密码，提高安全性。

- 配置路由器的主机名和域名。

- 设置路由器的时钟和时区。

4. 配置接口配置路由器的接口，以便正确连接到其他网络设备：- 配置接口的IP地址和子网掩码。

- 选择合适的接口类型（如以太网、串行接口等）并进行相应配置。

- 确保接口的物理连接正常并且本地网络设备的IP地址与之匹配。

5. 配置路由协议根据所需的网络拓扑和路由策略，配置合适的路由协议：- 选择合适的路由协议（如静态路由、动态路由等）。

- 配置路由协议的相关参数，如路由器的ID、优先级等。

6. 测试和验证在完成路由器配置后，进行以下测试和验证：- 使用其他计算机或网络设备进行网络连通性测试，确保路由器之间可以正常通信。

- 检查路由表和路由协议的配置，确保网络流量可以正确地转发。

总结通过本文档提供的路由器配置步骤，您将能够成功配置国开电大计算机组网技术实训中所需的路由器设备。

根据需要，您可以根据具体情况进行额外的配置和调整，以满足特定的网络要求和策略。

请记住，良好的路由器配置是建立稳定和高效网络通信的重要一步。

参考资料：- 国开电大计算机组网技术教程- 路由器设备制造商提供的文档和指南。

第3单元：实训-路由器访问与配置第3单元：实训-路由器访问与配置一、路由器访问方法1.1 直接连接路由器在电脑的网卡端口和路由器的LAN口之间使用网线直接连接，然后通过网页浏览器访问路由器的管理界面。

1.2 通过交换机连接路由器将路由器的LAN口与交换机的一个端口相连，将电脑的网卡端口与交换机的另一个端口相连，然后在电脑上使用网页浏览器访问路由器的管理界面。

1.3 通过无线网络连接路由器在电脑上连接路由器所广播出来的无线网络，然后使用网页浏览器访问路由器的管理界面。

二、路由器基本配置2.1 登录路由器管理界面打开网页浏览器，在地质栏输入默认的管理IP地质，输入用户名和密码登录路由器管理界面。

2.2 修改管理员密码在路由器管理界面中找到对应功能选项，选择修改管理员密码，输入新密码并保存。

2.3 设置无线网络名称和密码进入无线网络设置界面，修改无线网络名称（SSID），设置无线密码，并保存设置。

2.4 设置路由器的上网方式根据所使用的网络环境，在路由器管理界面中选择对应的上网方式，如PPPoE拨号、静态IP等，并填写相关参数，保存设置。

2.5 配置DHCP服务在路由器管理界面中找到DHCP服务器选项，开启DHCP服务，并设置IP地质范围、默认网关、DNS服务器等参数，保存设置。

三、高级配置3.1 设置端口转发在路由器管理界面中找到端口转发或端口映射选项，设置内外端口号以及内网设备IP地质，保存设置。

3.2 配置动态DNS在路由器管理界面中找到动态DNS选项，输入动态DNS的账号和密码，将路由器的IP地质与域名进行关联，保存设置。

3.3 开启防火墙在路由器管理界面中找到防火墙选项，开启防火墙功能，可以根据需要设置相应的安全策略，保存设置。

四、常用故障排除4.1 无法登录路由器管理界面- 检查网络连接是否正常，确保电脑与路由器连接正常。

- 检查管理IP地质是否正确，尝试使用默认的IP地质进行登录。

- 检查用户名和密码是否正确，尝试使用默认的用户名和密码进行登录。
