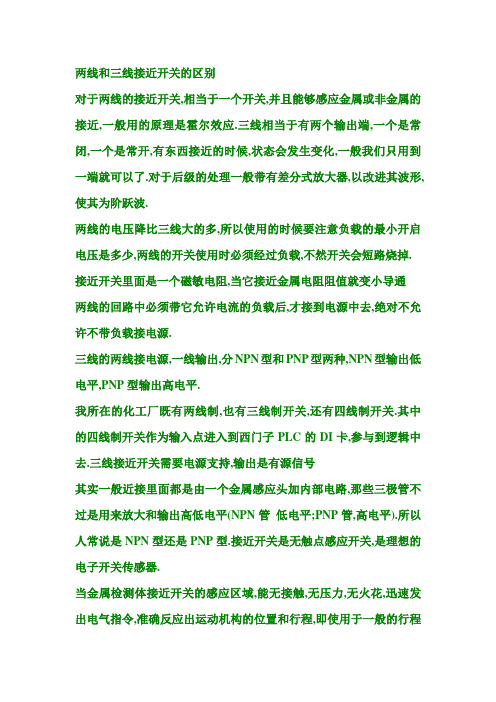

两线和三线接近开关的区别对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波.
两线的电压降比三线大的多，所以使用的时候要注意负载的最小开启电压是多少，两线的开关使用时必须经过负载，不然开关会短路烧掉。
接近开关里面是一个磁敏电阻，当它接近金属电阻阻值就变小导通
两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。
三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN 型输出低电平，PNP型输出高电平。
我所在的化工厂既有两线制，也有三线制开关，还有四线制开关。其中的四线制开关作为输入点进入到西门子PLC的DI卡，参与到逻辑中去。三线接近开关需要电源支持，输出是有源信号其实一般近接里面都是由一个金属感应头加内部电路，那些三极管不过是用来放大和输出高低电平（NPN管低电平；PNP管，高电平）。所以人常说是NPN型还是PNP型。接近开关是无触点感应开关，是理想的电子开关传感器。
当金属检测体接近开关的感应区域，能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
两线制接近开关内部是感应二极管，三线制接近开关内部是感应三极管。
两线制接近开关有残余电压和漏电流大的缺点。三线制接近开关分为NPN和PNP两种，应用比较广泛。
我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线。二线的则是根接DC24V电源正，另一根为信号线。至于内部是否为楼上所说为感应二极管或三极管就不清楚了。
两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。
三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN 型输出低电平，PNP型输出高电平。
对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.
两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。
三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN
型输出低电平，PNP型输出高电平
一般现场用2线制接近开关接线方便，用三线制接线时分NPN 和PNP两种，且三线制接近开关漏电流较小，但一般三线制接近开关价钱也要相对贵一些
三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,我们只用到一端就可以了二线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。
接近开关工作原理，及接线图 发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次 接近开关工作原理 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特点： ●非接触检测，避免了对传感器自身和目标物的损坏。 ●无触点输出，操作寿命长。 ●即使在有水或油喷溅的苛刻环境中也能稳定检测。 ●反应速度快。 ●小型感测头，安装灵活。 2、类型 （1）按配置来分
（2）、按检测方法分 ●通用型：主要检测黑色金属（铁）。 ●所有金属型：在相同的检测距离内检测任何金属。 ●有色金属型：主要检测铝一类的有色金属。 3、高频振荡型接近传感器的工作原理 电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍： （1）通用型接近传感器的工作原理

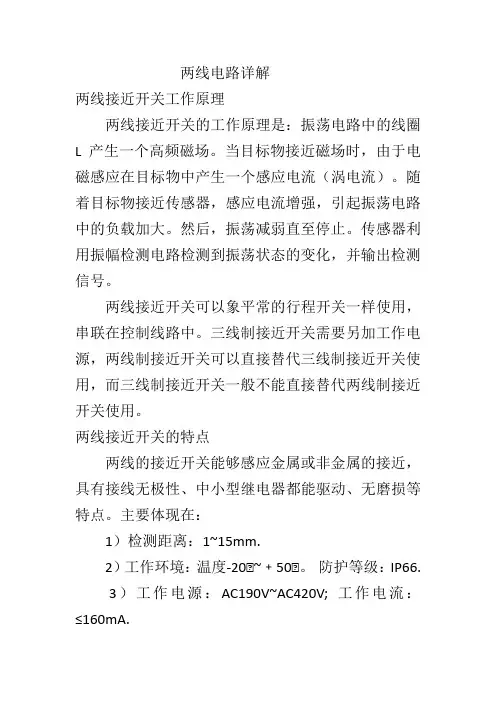

振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。 （2）所有金属型传感器的工作原理 所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
接近开关NPN和PNP区别（初学必读！）在市场上不同类型的接近开关当中，除二线制开关以外，无论是在工程设计 时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。大多 数的接近开关输出回路无论是NPN型还是PNP型都是属集电极开路输出信号形式（AC型除外），且都具有最基本的3条信号线,其分别为（VCC；GND；OUT），也有4线制的OUT（NO+NC）。 一、NPN型、PNP型输出线定义要素 首先我们对3条信号线定义或称呼进行说明: 1. VCC：即为电源，又称为+V；（俗称电源正极，接红色或褐色线）。 2. GND：即为接地线，又称为0V；（俗称电源负极，接蓝色线）。 3. OUT：即为信号输出线，又称为负载；（接黑色（或白色）线）。 接着单纯的说明NPN型、PNP型代表的意思： NPN型：可简称N型，N表示信号端为负电压输出；内部开关连接于信号端与负极。 PNP型：可简称P型，P表示信号端为正电压输出；内部开关连接于信号端与正极。 同时两种类型都有NO(常开)型或NC(常闭)型不同的输出常态，在选型时单纯的选择NPN型或PNP型输出均是不全面的描述。 从信号端而言NPN型或PNP型严格来说应为如下情况：
但是在实际应用中往往不仅仅简单了解信号端输出类型就能知道自己所需 要的接近开关、光电开关、传感器之类的接线方法是否正确，还需要了解对具体应用的输入输出信号和电源。多凯科技作为专业的传感器制造商，在多年与客户的接触中总结出，在实践中有直接连接中间继电器或者连接单片机使用的，也有连接PLC使用的，接入方式不同，对应的信号线接法也就不同，整理应用如下。 二、接近开关、光电开关接线方法 接近开关是传感器中的一种，其连接并非单一形式，通用最多的是三线式；两线式相对简单，另四线连接方式也是基于三线的基础应需而产生的。总合类型为： 1. 二线制传感器：1-1、NO（常开型） 1-2、NC （常闭型） 注：二线制分AC（交流）和DC（直流） 2. 三线制传感器：2-1、NPN - NO（常开型） 2-2、NPN –NC（常闭型） 2-3、PNP - NO（常开型） 2-4、PNP –NC（常闭型） 3. 四线制传感器：3-1、NPN（NO + NC）常开+常闭型 3-2、PNP（NO + NC）常开+常闭型 4. 接线图

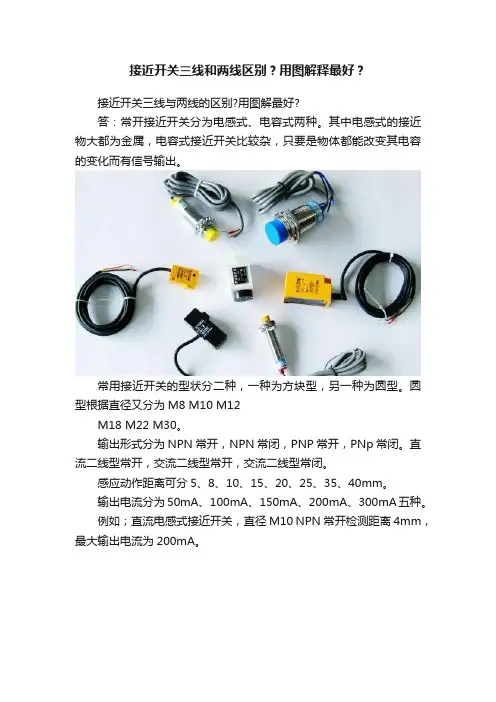

两线接近开关和三线接近开关的区别和应用 [1786] 两线接近开关能够感应金属或非金属的接近，使用于一般的行程控制，其具有定位精度、操作频率高、使用寿命长、安装调整方便和适用恶劣环境的优点。 三线接近开关两线接电源，一线输出。其分为NPN型（输出低电平）和PNP型（输出高电平）两种。 两线接近开关和三线接近开关应用区别 1、三线接近开关为二根线接DC24V电源,另一根为信号线；二线接近开关一根线接DC24V电源正，另一根为信号线。 两线的回路中必须带它允许电流的负载后，才接到电源中去。 2、三线接近开关维护时需要校线，较两线接近开关接线麻烦。 3、两线接近开关比三线接近开关漏电流大，抗干扰性能不如三线接近开关。
如何选用不同类型的接近开关 在一般的工业生产场所，通常都选用对环境要求条件较低的涡流式接近开关和电容式接近开关。 1、当被测物件是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关。因为它的回应频率高、抗环境干扰性能好、应用范围广、价格较低。 2、若所测物件是非金属（或金属）、液位元高度、粉状物高度、塑胶、烟草等，则应选用电容式接近开关。电容式接近开关的回应频率低、稳定性好。 安装时应考虑环境因素的影响。 1、若被测物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用价格最低的霍尔接近开关。 2、在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对被测物件几乎无任何影响。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。 3、在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。 有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。无论选用哪种接近开关，都应注意对工作电压、负载电流、回应频率、检测距离等各项指标的要求。 选择接近开关需要明确的技术参数 1、接近开关使用电压 2、接近开关输出状态（为常闭或常开） 3、三线接近开关为NPN型或PNP型 4、接近开关外径 5、接近开关为埋入式或非埋入式的 6、接近开关感应距离要大小 7、现场被测物和环境条件决定适用涡流式接近开关、电容式接近开关或是霍尔接近开关
两线接近开关的接线方式 接近开关又叫接近传感器，在看很多领域当中都有一定的应用。接近传感器具有稳定性高、寿命长、功耗小、动作响应频率高、防水防尘等优点。接近开关在接线的时候接线的方法是比较复杂的，用户必须要掌握一定的接线知识这样才能正确并且快捷的安装完成接近开关。那么接近开关正确的接线方法是什么呢？今天电工学习网就来为大家具体介绍一下吧。 （1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN
型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。 （2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。 （3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。 （4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。 （5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器plc的数字量输入模块。 （6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP 型接近开关。千万不能选错了哟！ （7）两线制接近开关受工作条件的限制，导通时开关本身产生
电容/电感/霍尔式接近开关的工作原理 1、电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。工作流程方框图及接线图如下所示：
2、电容式接近开关工作原理 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。工作流程方框图及接线图如下所示：
3、霍尔式接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U， 其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。 霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。 霍尔开关的功能类似干簧管磁控开关，但是比它寿命长，响应快无磨损，而且安装时要注意磁铁的极性，磁铁极性装反无法工作。 内部原理图及输入/输出的转移特性和接线图如下所示：
两线和三线接近开关接法区别 2011-04-25 13:58 s0410211214 | 分类：工程技术科学 | 浏览7011次 1、二线接法是直接串联在电路中，就和普通开关一样（即一个触点），只是这个触点分正负而已。 2、三线中分别是棕、蓝和黑三色，听人家说棕是+、蓝是-、黑是信号线，这个我这样理解不知道对不对： （1）黑线和蓝线（-）之间是开关量输出（即是一个常开或常闭触点）直接串联到回路中。 （2）棕色和蓝线之间是外加电源，驱动这个开关工作 请问高手，我上述对接近开关的理解是否正确，请指教。 分享到： 2011-04-25 14:23 提问者采纳 1. 没错 2. 棕色接 + 24伏 ,蓝色接 0伏 ,黑线是输出信号线. 三线的接近开关有PNP ,NPN 之分. PNP输出高电平(正电压) .NPN输出低电平(0伏) PNP的黑线(正电压)对蓝色接(0伏)为输出信号,带负载. NPN的黑线(0伏)对棕色(+24伏)为输出信号,带负载. 评论(1)|9 泰和数控 |来自团队电工新技术 |十五级采纳率57% 擅长：工程技术科学物理学 按默认排序|按时间排序 其他2条回答 2011-04-26 11:16xjyu117|三级 1、二线接法是直接串联在电路中,即负载的一个点接电源负，负载的另外一个点接开关的兰线；开关的棕线接电源正。 2、三线中分别是棕、蓝和黑三色，棕+、蓝-、黑是信号线，接负载 （1）npn型负载串在黑线和棕线之间 （2）pnp型负载串在黑线和兰线之间 3. qq:282910149
向左转|向右转 向左转|向右转 向左转|向右转 1.二线制接近开关有两根线，一根为电源24V+，另一根为开关信号输出。 2. NPN的三线式接近开关是输出低电平。棕色接正，蓝色接负，黑色接入输入端就可以了。 3.PNP的三线式接近开关是输出高电平。棕色线连正极，蓝色连负极，黑色线一端连PLC输入。 三线式接近开关： bk（black）黑色：一般为输出线，输出为常开。 bn（brown）棕色：一般为电源线，接电源正极。 bu（blue）蓝色：一般为电源线，接电源负极。 wh（white）白色：一般为输出线，输出为常闭。 npn：黑色一端接负载，负载另外一端接电源正极。 pnp：黑色一端接负载，负载另外一端接电源负极。 接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。 两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。 三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）
接近开关接线图|选型|厂家|接线图|NPN|PNP|电气符号|型号|品牌|24v 接近开关实物接线图|二线接近 感应式传感器三线接近开关接线方法 40 mm 齐平安装 NAMUR sensors must be operated with approved switch amplifiers. Please find suitable devices below: 参数表节选：的技术参数三线接近开关接线 方法 一般特性 开关功能 常闭 (NC) 输出类型 NAMUR 额定工作距离 40 mm 安装 齐平 可靠动作距离 0 ... 32 mm 实际动作距离 36 ... 44 mm 类型 40 mm
接近开关接线图|选型|厂家|接线图|NPN|PNP|电气符号|型号|品牌|24v 接近开关实物接线图|二线接近 衰减因素 r 铝 0,35 衰减因素 r 铜 0,35 衰减因素 r 304 0,8 输出类型 2 线 额定值 安装条件 F 100 mm 额定电压 8,2 V （R i 约 1 kΩ） 开关频率 0 ... 80 Hz 迟滞 0 ... 5 类型 3 %
接近开关接线图|选型|厂家|接线图|NPN|PNP|电气符号|型号|品牌|24v 接近开关实物接线图|二线接近 反极性保护 反极性保护 短路保护 是 电流消耗 未检测到测量板 ≥ 3 mA 检测到测量板 ≤ 1 mA 开关状态指示 黄色 LED 功能安全性参数 平均失效时间（天） 2360 a 使用寿命（...月...天） 20 a 诊断范围 0 % 与标准和规范体系的一致性
摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK- 拉电流输入，SOURCE- 灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连 接时的接线方法。 关键词： PLC SINK- 拉电流输入 NPN输出 SOURCE- 灌电流输入 PNP输出单端双端接口 一:引言 PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。 目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。 由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。 二：输入电路的形式 1、输入类型的分类 PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。 2、术语的解释 SINK漏型 SOURCE源型 SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
两线和三线接近开关的区别 对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波. 两线的电压降比三线大的多,所以使用的时候要注意负载的最小开启电压是多少,两线的开关使用时必须经过负载,不然开关会短路烧掉. 接近开关里面是一个磁敏电阻,当它接近金属电阻阻值就变小导通 两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源. 三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平. 我所在的化工厂既有两线制,也有三线制开关,还有四线制开关.其中的四线制开关作为输入点进入到西门子PLC的DI卡,参与到逻辑中去.三线接近开关需要电源支持,输出是有源信号 其实一般近接里面都是由一个金属感应头加内部电路,那些三极管不过是用来放大和输出高低电平(NPN管低电平;PNP管,高电平).所以人常说是NPN型还是PNP型.接近开关是无触点感应开关,是理想的电子开关传感器. 当金属检测体接近开关的感应区域,能无接触,无压力,无火花,迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程
控制,其定位精度,操作频率,使用寿命,安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的. 两线制接近开关内部是感应二极管,三线制接近开关内部是感应三极管. 两线制接近开关有残余电压和漏电流大的缺点.三线制接近开关分为NPN和PNP两种,应用比较广泛. 我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线.二线的则是根接DC24V电源正,另一根为信号线.至于内部是否为楼上所说为感应二极管或三极管就不清楚了. 两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源. 三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平. 对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了. 两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源. 三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平 一般现场用2线制接近开关接线方便,用三线制接线时分NPN和PNP
两线接近开关的接线方式
————————————————————————————————作者：————————————————————————————————日期：
两线接近开关的接线方式 接近开关又叫接近传感器，在看很多领域当中都有一定的应用。接近传感器具有稳定性高、寿命长、功耗小、动作响应频率高、防水防尘等优点。接近开关在接线的时候接线的方法是比较复杂的，用户必须要掌握一定的接线知识这样才能正确并且快捷的安装完成接近开关。那么接近开关正确的接线方法是什么呢？今天电工学习网就来为大家具体介绍一下吧。 （1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN
型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。 （2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。 （3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。 （4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。 （5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器plc的数字量输入模块。 （6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP 型接近开关。千万不能选错了哟！ （7）两线制接近开关受工作条件的限制，导通时开关本身产生
接近开关怎么接线-接近开关实物接线图
————————————————————————————————作者：————————————————————————————————日期：
接近开关怎么接线?接近开关实物接线图 接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关)，它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。接近开关又称无触点接近开关，是理想的电子开关量传感器。 1)接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：
2)两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。 3)三线制接近开关的接线：红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号，应接负载。而负载的另一端是这样接的：对于NPN 型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。 4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出(日本模式)，此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入(欧洲模式)，此时，一定要选用PNP型接近开关。千万不要选错了。 6)两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
两线和三线接近开关的区别对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波. 两线的电压降比三线大的多，所以使用的时候要注意负载的最小开启电压是多少，两线的开关使用时必须经过负载，不然开关会短路烧掉。 接近开关里面是一个磁敏电阻，当它接近金属电阻阻值就变小导通 两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。 三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN 型输出低电平，PNP型输出高电平。 我所在的化工厂既有两线制，也有三线制开关，还有四线制开关。其中的四线制开关作为输入点进入到西门子PLC的DI卡，参与到逻辑中去。三线接近开关需要电源支持，输出是有源信号其实一般近接里面都是由一个金属感应头加内部电路，那些三极管不过是用来放大和输出高低电平（NPN管低电平；PNP管，高电平）。所以人常说是NPN型还是PNP型。接近开关是无触点感应开关，是理想的电子开关传感器。
当金属检测体接近开关的感应区域，能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。 两线制接近开关内部是感应二极管，三线制接近开关内部是感应三极管。 两线制接近开关有残余电压和漏电流大的缺点。三线制接近开关分为NPN和PNP两种，应用比较广泛。 我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线。二线的则是根接DC24V电源正，另一根为信号线。至于内部是否为楼上所说为感应二极管或三极管就不清楚了。 两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。 三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN 型输出低电平，PNP型输出高电平。 对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了. 两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。 三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN
图尔克接近开关(电压、电流输出)接线图 图尔克TURCK 模拟量传感器NI8-M18-LIU 外形尺寸图 图尔克TURCK 模拟量传感器NI8-M18-LIU 接线形式图 电感式传感器模拟量输出型 NI8-M18-LIU Edition ? 材料信息描述数据下载 数据表(英语）368 KB 数据表419 KB 设计圆柱螺纹 结构尺寸圆柱螺纹, M18 x 1 电气连接电缆
一般接近开关接线 BK（black）黑色：一般为输出线，输出为常开。 BN（brown）棕色：一般为电源线，接电源正极。 BU（blue）蓝色：一般为电源线，接电源负极。 WH（white）白色：一般为输出线，输出为常闭。 NPN：黑色一端接负载，负载另外一端接电源正极。 PNP：黑色一端接负载，负载另外一端接电源负极。 1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP 型，它们的接线是不同的。请见下图所示： 2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可 3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。 5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。 6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。 7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
接近开关串联和并联使用方法 ①二线式传感器串联连接: VS －N×VR≥负载的动作电压 （VS：电源电压；N：可连接传感器数；VR：接近开关的输出残留电压） 以E2E 直流2 线式接MY DC24V继电器为例: MY DC24V的动作电压是额定电压的80％即DC24V×80％＝DC19.2V E2E直流2线式的残留电压是3V以下， 根据公式计算: 24－N×3≥19.2 得N=1.6 （台）理论上不允许串联使用。 但因为E2E 直流2线式的残留电压3V以下不是固定值,实际可能偏小，而且MY DC24V能保证80％的额定电压肯定动作,但30－80％的额定电压有可能也会动作,所以具体串联数根据实际情况而定。 ②三线式传感器串联连接: iL＋（N－1）×i≤接近开关的控制输出上限值 VS －N×VR≧负载的动作电压; （iL：负载电流；N ：可连接传感器数；i ：接近开关的消耗电流） （VS：电源电压；VR：接近开关的输出残留电压） 以E2E 直流3线式接MY DC24V 继电器为例: MY DC24V的额定电流值是36.9mA；E2E 直流3线式的消耗电流13mA以下； E2E 直流3线式的开关容量是200mA以下。 根据公式计算: 36.9+ （N-1）× 13≤200 得N≤13.5 （台） 24-N×3≥19.2 得N＝1.6 （台） 因为MY DC24V 能保证80％的额定电压肯定动作,但低于80％的额定电压也有可能动作,所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。
③二线式传感器并联连接: N×i≤负载的复位电流 （N：可连接传感器数；i：接近开关的漏电流）, 以E2E 直流2线式接MY DC24V 继电器为例: E2E 直流2线式的漏电流是0.8mA MY DC24V 的复位电流是额定消耗电流的10％，即36.9×10％＝3.69mA 根据公式计算: N×0.8≤3.69 得N≤4.6 （台） MY DC24V继电器为负载时，连接传感器数限于4台。 ④三线式传感器并联连接: 三线式的接近传感器没有漏电流的，所以不需要考虑负载的复位电流，一般建议可以并联3台

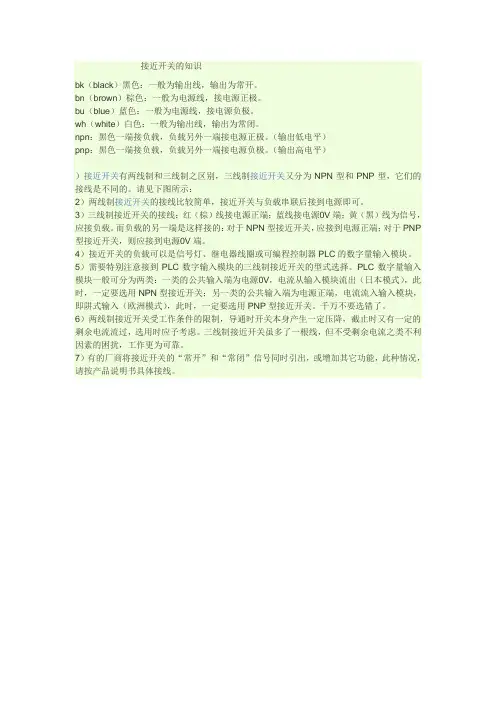

接近开关的接线方法 bk（black）黑色：一般为输出线，输出为常开。 bn（brown）棕色：一般为电源线，接电源正极。 bu（blue）蓝色：一般为电源线，接电源负极。 wh（white）白色：一般为输出线，输出为常闭。 npn：黑色一端接负载，负载另外一端接电源正极。 pnp：黑色一端接负载，负载另外一端接电源负极。 ）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示： 2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。 3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。 4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。 5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。 6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。 7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
PLC的三线制接近开关是用NPN型还是用PNP型，这要看PLC的硬件情况，很难说孰多孰少！主要是由PLC输入电路的结构决定的，是日本式还是欧洲式？现先举西门子公司S7-300 PLC为例，常用的数字量输入模块是32点的SM321,DI32×DC24V（6ES7 321-1BL00-0AA0），该模块的接线图如下所示： 从图中可以看出，外部开关量输入触点的公共端接到了电源的正端，这种情况应使用PNP型接近开关，接线方法按9楼网友所说的。如果使用NPN型，是不能工作的 再看三菱公司的FX1N PLC，输入电路的结构是典型的日本式，接线图如下所示：
从图中可以看出，外部开关量输入触点的公共端接到了电源的0V端，这种情况应使用NPN型接近开关，接线方法还是按9楼网友所说的（只不过PLC的“M”，相当于三菱系列中的“COM”）。同理，三菱PLC如果使用PNP型接近开关，也是不能工作的！
PNP、NPN接近开关都属于集电极开路输出信号形式，但二者存在一些不同： 1、NPN的输出电路OUT端通过接近开关内部的开关管和0V连接，当传感器动作时，开关管饱和导通，OUT端和0V端相通，输出接近0V的低电平信号，当其连接PLC，电流从PLC的公共端（S/S或M端，下同）流入，从PLC的输入端流出，此即为PLC的漏型电路形式，NPN接近开关不能接源型输入电路的PLC，如图1
2、PNP的输出电路OUT端通过接近开关内部的开关管和+V连接，当传感器动作时，开关管饱和导通，OUT端和+V端相通，输出接近+V的高电平信号，当其连接PLC，电流从PLC的公共端流出，从PLC的输入端流入，此即为PLC的源型电路形式，PNP接近开关不能接漏型输入电路的PLC，如图2 3、选择接近开关类型是要根据控制器如plc的I/O的电源接入方式的不同来确定，考虑其输出特点不同，要注意其各自使能状态的逻辑电平的差别： 对NPN型接近开关，其“+V”接外电源的负极性端，“0V”经过外电源的正极性端后接PLC的公共端，“OUT”接PLC 的信号输入端，动作时输出低电平信号，电流从PLC的公共端流入PLC、从PLC的输出端流出PLC。对于接近开关来说则是电流从其“0V”和“+V”端流出接近开关，从“OUT”端流入接近开关，见图3
S7-200 SMART系列PLC接线方法 1、输入端接线 S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。而S7-200 SMART系列输入端必须接入直流电源。 下面以CPU SR40 和CPU ST40分析输入端接线需要注意的问题。 上图为CPU SR40输入端的接线图 ①【1M】是输入端的公众端子，与DC24V电源相连。 ②电源有两种连接方法：PNP和NPN。电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。上图就是PNP型接法。 ③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC提供电源。注意：当PLC的型号为CPU ST40时为直流供电，端子标号为【M】和【L+】。接线如下图所示
初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。上面两图中红色箭头就是标明电流的流向的。 【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。 【解】对于CPU SR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。如下图 如果把本例中PNP型接近开关换成NPN型，该如何接线呢？
本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。 2、输出端接线 仍然以CPU SR40 和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。 在手册或者其他资料上会经常遇到“CPU SR40 AC/DC/继电器”和“CPU ST40 DC/DC/DC ”，先解释一下这两种标志的含义： 【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。 【DC/DC/DC】：第一个DC表示直流24V供电、第二个DC表示输入端电压为DC24V、第三个DC表示输出为24V输出。 下图为所有型号的规格与订货号
一、接近开关原理： 简单的讲就是信号输出分PNP型（24V输出）和NPN型（0V输出） 在讨论这个问题时，有一个问题先弄明白就是这里所说的低电平即0V，并不是指如果不给电的状态例如一个接近开关的黑线或蓝线被剪断时黑/蓝线一端就是0V；0V也是有电压的，而剪断的话就没有了电压，所以没电和0V是两个概念，不要混淆。其次，负极不一定就是0V，要看负极给定的引入电压是多少。 首先说NPN：NPN接通时是低电平输出，即接通时黑色线输出低电平（通常为0V），下图即为NPN型接近开关原理图，中间电阻代表负载，此负载可以是金属感应物或继电器或PLC等，中间三个圆圈代表开关引出的三根线，其中棕线要接正，蓝线要接负，黑色为信号线。此为常开开关，当开关动作关闭时黑色和蓝色两线接通如下图2，这时黑色线输出电压与蓝线电压相同，自然就是负极给定电压（通常为0V）。 图1：NPN型接近开关电路图 图2：NPN型接近开关工作状态 PNP：PNP接通时为高电平输出，即接通时黑线输出高电平（通常为24V），下图为PNP型三线开关原理图，电阻代表负载，当开关工作时，图1开关闭合，即黑线和棕线接通如图2，此时棕线与黑线相当于一条线，电压自然就是正极电压（通常为24V）。 图1：PNP接近开关原理图 图2：PNP常开型接近开关工作状态
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示： 2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。 3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。 4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。 5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。 6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。 7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。 1）如同我在3楼第5）条中所说的，接入PLC的三线制接近开关是用NPN型还是用PNP
接近开关NPN和PNP区别（初学必读！） 从信号端而言NPN型或PNP型严格来说应为如下情况： 但是在实际应用中往往不仅仅简单了解信号端输出类型就能知道自己所需要的接近开关、光电开关、传感器之类的接线方法是否正确，还需要了解对具体应用的输入输出信号和电源。多凯科技作为专业的传感器制造商，在多年与客户的接触中总结出，在实践中有直接连接中间继电器或者连接单片机使用的，也有连接PLC使用的，接入方式不同，对应的信号线接法也就不同，整理应用如下。
4.接线图： 4-1、NPN型工作工程
NPN——NO常开型：是接近开关在无信号触发时，即信号输出线OUT与GND（0V）电源“－”极断开状态，相当于OUT信号输出端为空；有信号触发时，信号输出线OUT与GND（0V）电源“－”极相连，输出低电平0V。 NPN——NC常闭型：是接近开关在无信号触发时，输出与GND相同的0V低电平，即信号输出线OUT与GND（0V）电源“－”极相连；有信号触发时，信号输出线OUT与GND（0V）电源“－”极断开，相当于OUT信号输出端为空。 4-2、PNP型工作工程 PNP型接近开关是负极共点（COM），传感器内部开关是信号线OUT与VCC（＋V）电源“＋”极相连，相当于OUT信号输出端输出高电平的电源线。 PNP——NO常开型：是接近开关在无信号触发时，即信号输出线OUT与VCC（＋V）电源“＋”极断开状态，相当于OUT信号输出端为空；有信号触发时，输出与VCC（＋V）电源“＋”极相同电压，即信号输出线OUT与VCC（＋V）电源“＋”极相连，输出高电平。 PNP——NC常闭型：是接近开关在无信号触发时，输出与VCC（＋V）电源“＋”极相同电压，即信号输出线OUT与VCC（＋V）电源“＋”极相连，输出高电平；有信号触发时，信号输出线OUT与VCC（＋V）电源“＋”极断开，相当于OUT 信号输出端为空。 4-3、通过PLC或继电器连接 PLC分为单端共点的COM端口与电源正极VCC或负极GND相连接的区别，输入类型有源式和漏式。 源式输入为NPN型：有信号则从PLC输出电流到传感器，一种由外部提供输入信号电源或使用PLC内部提供给输入回路的电源，全部输入信号为“有源”信号，并独立输入PLC的输入连接形式。 漏式输入为PNP型：传感器有信号则输出电流到PLC，一种由PLC内部提供输入信号源，全部输入信号的一端汇总到输入的公共连接COM端的输入形式，又称为汇点输入； 通常情况下，使用最多的一般日系PLC习惯正极共点（COM）需采用NPN的接近开关。欧美系列PLC习惯负极共点，需采用PNP型的接近开关。随着自动化不断发展，为了适应不同场合的需求，现已有了单端共点（S/S）可选型。当PLC上的S/S端子为PLC的输入信号电源公共端时，此端子需接电源＋极，则需要NPN 型接近开关，反之此端子需接电源－极，则需要PNP型接近开关。 注意点：西门子和日系三菱这两大品牌PLC厂家在关于源式和漏式的定义上正好相反，在使用和认识上易给大家造成混淆和错误的判断。 光电开关传感器 NPN型：电流输入式是传感器接通时，电流从电源正极VCC经负载流到传感器的输出端OUT，后再流到接地端GND 负极，最后流向系统的负极GND。 PNP型：电流流出式是传感器接通时，电流从电源经过传感器的输出端OUT 流到负载上，进入负载后流到接地端GND 负极。 NPN和PNP接近开关的区别？
