KPCI-812数据采集卡使用说明书Ver 2.0北京科瑞兴业科技有限公司北京科瑞兴业科技有限公司地址:北京市海淀区知春里28号开源商务写字楼212、213室邮政编码:100086 电话:010-******** 010-******** 传真:010-********Sales E-mail: sgq@ Tech Support E-mail: lilanzhen007@阅读指南:1.对于初次使用工控板卡的用户,我们希望您能从第一章开始仔细阅读本说明书。
2.具有同类产品使用经验,希望快速进入实用的用户,在注意到接线端子的布置,输入信号要符合量程设置,使用出厂默认值的情况下,可以直接跳到第三章阅读板卡的硬件安装和附带光盘上的软件安装部分,正确安装后,可以启动我们在光盘上提供的测试程序检测板卡的工作状态。
目录第一章概述第二章主要元件位置图、信号输出插座和开关跳线选择定义第三章KPCI-812设备驱动程序安装第四章函数模块调用说明第五章KPCI-812 多功能卡的校准、保修和注意事项第一章概述一.介绍:KPCI-812数据采集接口卡具有适用范围广、功能齐全、性能价格比高等特点。
适用于486、586、PⅡ、PⅢ系列的原装机、兼容机和工控机。
该卡可广泛应用于工业过程控制系统以及实验室数据采集系统。
KPCI-812数据采集接口卡安装、使用方便,程序编制简单。
其模拟量输入及I/O信号均由卡上的37芯D型插头与外部信号源及设备连接。
二. 性能和技术指标1. PCI局部总线性能:●总线宽度32位,同步工作频率可达到33MHz,最高传输速率为132MB/S●使用方便,能够实现自动配置,实现设备的即插即用●提供数据和地址奇偶校验功能,保证了数据的完整性和准确性2. 模入部分:●输入通道数:单端16路;* (标*为出厂标准状态,下同)●输入信号范围:0V~10V*;-5V~+5V●输入阻抗:≥10MΩ●放大器可选增益:×1*;×2;×5;×10●A/D转换分辨率:12位●A/D转换速度:10μS●A/D启动方式:程序启动●A/D转换结束识别:程序查询●A/D转换非线性误差:±1LSB●A/D转换输出码制:单极性原码*/双极性偏移码●系统综合误差:≤0.2%FSR3. 数字量输入输出部分:●开关量输入DI:8路;TTL标准电平(高电平≥3.2V,低电平≤1V)●开关量输出DO:8路;TTL标准电平;有输出锁存功能4. 电源功耗:(不使用外部电源)●+5V(±10%) ≤400mA●+12V(±10%) ≤100mA●-12V(±10%) ≤100mA5. 使用环境要求:工作温度:0℃~70℃相对湿度:0%~95%(不凝露)存贮温度:-55℃~+85℃三、软件支持提供Windows95/98/NT/2000下的多种语言的驱动,并提供在VB和VC环境下,开发的示例程序(详见软件说明部分)。
USB-4000系列多功能同步数据采集卡用户手册Rev: D北京思迈科华技术有限公司目录1.产品介绍 (4)1.1.概述 (4)1.2.功能结构框图 (5)1.3.产品特性 (5)1.4.产品规范 (6)模拟输入 (6)模拟输出 (8)数字IO (9)计数器 (9)总线接口 (9)电源要求 (9)其他规格 (10)2.外观与信号连接说明 (11)2.1.产品外观 (11)2.2.信号连接说明 (11)前面板信号连接 (11)后面板信号连接 (13)3.安装与测试 (14)3.1.驱动安装 (14)3.2.硬件安装 (15)4.模拟输入 (15)4.1.概述 (15)4.2.输入量程说明 (16)4.3.触发源 (16)4.4.模拟输入模式 (16)5.模拟输出 (17)5.1.概述 (17)5.2.触发源 (17)6.数字IO (18)6.1.概述 (18)7.计数器 (18)7.1.概述 (18)7.2.事件计数器 (19)7.3.周期/正脉宽/负脉宽测量 (19)8.开发者编程说明 (20)8.1.概述 (20)8.2.基本函数 (20)FindUSBDAQ() (20)OpenDevice() (20)CloseDevice() (21)8.3.模拟输入相关函数 (21)SetUSB4AiRange() (21)SetSampleRate() (21)SetChanSel() (22)SetTrigSource() (22)SetTrigEdge() (23)SetSoftTrig() (23)ClearTrigger() (23)8.4.模拟输出相关函数 (24)InitDA() (24)SetDA() (24)SetWavePt() (24)ClrWavePt() (25)SetWaveSampleRate() (25)WaveOutput() (25)8.5.数字IO相关函数 (26)SetDioOut() (26)8.6.计数器相关函数 (27)SetCounter() (27)StartCounter() (27)ClearCounter() (28)8.7.读取数据控制函数 (28)StartRead() (28)StopRead() (28)GetAiChans() (29)GetDioIn() (29)GetCounter() (30)GetCtrTime() (30)ClearBufs() (30)TransDioIn() (31)8.8.错误代码 (31)8.9.L AB VIEW开发者说明 (32)8.10.MATLAB开发者说明 (32)9.订购信息 (33)10.售后服务与保修 (35)11.文档修订历史 (36)1. 产品介绍1.1. 概述一个典型的数据采集系统,通常包含传感器,信号调理设备、数据采集设备和计算机以及运行在计算机上的数据处理软件。

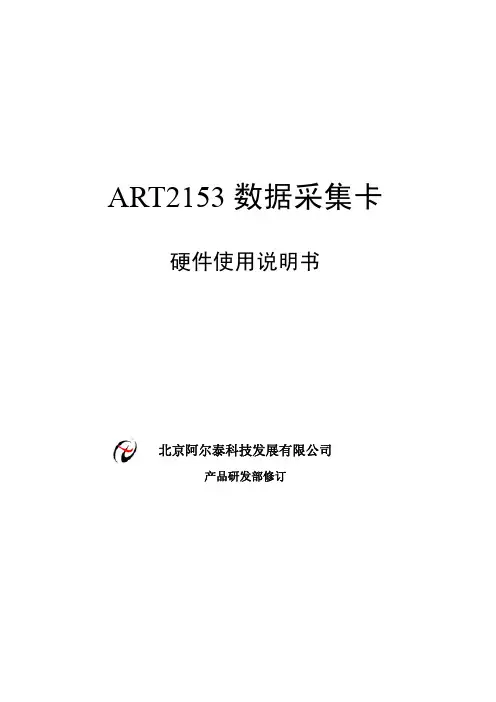

ART2153数据采集卡硬件使用说明书北京阿尔泰科技发展有限公司产品研发部修订北京阿尔泰科技发展有限公司目录目录 (1)板基地址选择说明 (2)第一章功能概述 (3)第一节、产品应用 (3)第二节、AD模拟量输入功能 (3)第三节、其它硬件指标 (4)第二章元件布局图 (5)第一节、主要元件布局图 (5)第二节、主要元件功能说明 (5)一、信号输入输出连接器 (5)二、电位器 (5)三、板基地址选择 (5)第三章信号输入输出连接器 (7)第四章各种信号的连接方式 (8)第一节、AD模拟量输入的信号连接方式 (8)一、AD单端输入连接方式 (8)二、AD双端输入连接方式 (8)第二节、时钟输入输出和触发信号连接方法 (9)第三节、多卡级联的实现方法 (9)第五章数据格式、排放顺序及换算关系 (11)第一节、AD模拟量输入数据格式及码值换算 (11)一、AD双极性模拟量输入的数据格式 (11)二、AD单极性模拟量输入数据格式 (11)第二节、AD单通道与多通道采集时的数据排放顺序 (11)第六章各种功能的使用方法 (13)第一节、AD触发功能的使用方法 (13)一、AD内触发功能 (13)二、AD外触发功能 (13)第二节、AD内时钟与外时钟功能的使用方法 (16)一、AD内时钟功能 (16)二、AD外时钟功能 (16)第三节、AD连续与分组采集功能的使用方法 (16)一、AD连续采集功能 (16)二、AD分组采集功能 (17)第七章地址分配 (20)第八章产品的应用注意事项、校准、保修 (22)第一节、注意事项 (22)第二节、AD模拟量输入的校准 (22)第三节、保修 (22)ART2153数据采集卡硬件使用说明书 版本:6.1.16板基地址选择说明ADDR1:板基地址拨码开关。
板基地址可设置成200H ~3E0H 之间可被16整除的二进制码,板基地址默认为300H ,将占用基地址起的连续20个I/O 地址。
PCM-6661 250Ks/S单端32通道/差分16通道轮询模拟量输入4通道模拟量输出24通道可编程数字量IO3通道计数器多功能数据采集卡用户手册版本号:Q7-32-00修订日期:2020-01-05国控精仪(北京)科技有限公司2020年版权所有本软件文档及相关套件均属国控精仪(北京)科技有限公司所有,包含专利信息,其知识产权受国家法律保护,除非本公司书面授权许可,其他公司、组织不得非法使用和拷贝。
为提高产品的性能、可靠性,本文档中的信息如有完善或修改,恕不另行通知,客户可从公司网站下载或致电我们通过电子邮件索取,制造商无需作成承诺和承担责任。
客户使用产品和软件文档进行设备调试和生产时,应进行可靠性、功能性等全面测试,方可进行整体设备的运行或交付。
我们提供7*24电话技术支持服务,及时解答客户问题。
如何从国控精仪获得技术服务我们将为客户提供满意全面的技术服务。
请您通过以下信息联系我们。
国控精仪公司信息网址: 英文 中文 销售服务: ***************电话: 400 9936 400 或************传真: ************地址: 北京市海淀区安宁庄东路18号9号楼请将您下列的信息通过邮件或传真发送给我们目录1概述...................................................................................................................................... - 1 -1.1产品特性.................................................................................................................. - 1 -1.2产品应用.................................................................................................................. - 1 -1.3产品详细指标.......................................................................................................... - 2 -1.3.1模拟量输入(AI) ........................................................................................... - 2 -1.3.2模拟量输出(AO) ....................................................................................... - 4 -1.3.3通用数字I O ................................................................................................. - 5 -1.3.4通用定时计数器 ......................................................................................... - 5 -1.3.5模拟量触发(A.T rig) ............................................................................... - 5 -1.3.6数字量触发(D.T rig) ............................................................................... - 6 -1.3.7稳定时间...................................................................................................... - 6 -1.3.8物理特征...................................................................................................... - 6 -1.3.9产品功耗(典型值) ..................................................................................... - 6 -1.3.10工作环境...................................................................................................... - 6 -1.3.11存储环境...................................................................................................... - 6 -1.4软件支持.................................................................................................................. - 7 -2设备安装.............................................................................................................................. - 8 -2.1产品开箱.................................................................................................................. - 8 -2.2软件安装.................................................................................................................. - 8 -2.3产品布局图.............................................................................................................. - 9 -2.4产品硬件配置.......................................................................................................... - 9 -3信号连接说明.................................................................................................................... - 10 -3.1连接器管脚分配.................................................................................................... - 10 -3.2模拟量输入的信号连接方式................................................................................ - 12 -3.2.1信号源类型................................................................................................ - 12 -3.2.2单端连接方式............................................................................................ - 12 -3.2.3差分连接方式............................................................................................ - 13 -4产品功能详细介绍............................................................................................................ - 15 -4.1AI转换 .................................................................................................................. - 15 -4.1.1AI数据获取模式....................................................................................... - 15 -4.1.2AI 数据格式.............................................................................................. - 16 -4.1.3时钟源相关................................................................................................ - 17 -4.1.4AI启动方式............................................................................................... - 17 -4.1.5触发功能.................................................................................................... - 18 -4.1.6DMA数据传输功能 ................................................................................. - 19 -4.2AO转换................................................................................................................. - 19 -4.2.1AO数据输出模式..................................................................................... - 20 -4.2.2AO数据格式............................................................................................. - 20 -4.2.3AO启动方式............................................................................................. - 20 -4.2.4AO停止方式............................................................................................. - 21 -4.3数字量输入、输出................................................................................................ - 21 -4.3.1数字量输入、输出控制............................................................................ - 21 -4.3.2电气特性.................................................................................................... - 22 -4.4计数器.................................................................................................................... - 22 -4.4.1方式0:计数模式0;.............................................................................. - 22 -4.4.2方式1:计数模式1;.............................................................................. - 23 -4.4.3方式2:频率周期模式0;...................................................................... - 23 -4.4.4方式3:频率周期模式1;...................................................................... - 23 -4.4.5方式4:频率周期模式2;...................................................................... - 24 -4.4.6方式5:脉冲发生模式0;...................................................................... - 24 -4.4.7方式6:脉冲发生模式1;...................................................................... - 25 -4.4.8方式7:脉冲发生模式2;...................................................................... - 25 -5注意事项、产品校准........................................................................................................ - 26 -6产品检测、校准....................................................................................... 错误!未定义书签。
数据采集卡(AC6010A)的安装:
1、关闭计算机的电源;
2、将板卡插入PCI槽中;
3、打开计算机电源,启动WindowsXP;
4、WindowsXP将会显示找到新硬件,可按找到新硬件向导进行下一步;
5、选择从列表或指定位置安装,下一步;
6、选择不要搜索,下一步;
7、选择显示其他设备,下一步;
8、选择从磁盘安装,并选择驱动所在目录,进行安装。
(:搜索到驱动时请一定选择……AC6010A…..,不能选别的产品驱动型号)
9、找到(路径可能与下图有所差别);
10、一定选择……AC6010A…..,不能选别的产品驱动型号,点击“下一步”
11、点击下一步:
12、点击“仍然继续”;
13、点击“完成”,重新启动计算机。
14、
注意!安装完毕,请返回到Windows桌面,进行如下操作:
A、回到Windows桌面,光标位置移到“我的电脑”图标上,点击右键,之后(左
键)点击“管理”,如下图所示:
B、点击“设备管理器”会出现下图所示显示:(找到刚刚安装的数据采集卡驱
动,显示为“WWlab PCI AC6010 A/D Board ”,如果不是请卸载后重新安装),否则数据采集卡可能工作不正常。
注:前边的“?”号不影响工作,仅仅因为该驱动没有通过微软公司认证。
C、重新安装可以点击“开始”→“控制面板”→“添加新硬件”。
执行下去。
目录一、概述 (1)二、功能特点 (2)三、技术指标 (3)3.1.数据采样口 (3)3.2通讯接口 (3)3.3机械特性 (4)3.4电源要求 (4)3.5环境 (4)3.6认证资料 (4)四.安装与接线 (5)4.1模块安装 (5)五、通讯设置及通讯协议 (8)5.1ADVANTECH通信协议 (8)5.2MODBUS通信协议 (11)六、软件驱动的安装 (12)七、系统软件使用说明 (13)7.1系统概述 (13)7.2运行环境 (13)7.3软件安装 (13)7.4界面介绍 (14)7.5主菜单栏 (14)7.6工具栏 (14)7.7显示主窗口 (14)7.8建立设备和通讯设置 (15)7.9历史数据 (20)7.10系统退出 (23)八、故障分析与排除 (24)一、概述TP1608采集卡采用工业级双485和标准TPYE-C接口,1608外观时尚简约、小巧便携,可导轨安装。
主要应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
多种功能测试(电压、电流、温度、湿度、压力、振动、频率、流量、液位)轻松实现数据采集、监控、记录、控制等。
本产品与电脑通讯配合上位机软件显示。
模块可以接收多种类型的电流、电压和电阻信号,实现温度、湿度、压力、液位、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
二、功能特点●本产品显示信息量大、界面友好、操作简单,以下是主要功能及特点:采集卡内部嵌入20种类型信号采集,一个模块即可解决市面上大部分模拟信号采样,类型自由切换,只需一个采集卡就可完成温度、湿度、压力、流量、电压、电流、振动、光照等信号的采集工作●双485口,标准TPYE-C接口,多种协议选择,更好的为您所用,采集卡支持三种协议:modbus-rtu协议、研华Adam4017协议、主动上报协议●完美的隔离保护,更放心、安全的数据采集;电源与通道之间耐压3000VAC(50/60HZ),通道与通道之间400VAC(50/60HZ),380V交直流带电测试,无需做绝缘保护,采集口最大承受电压±15V。

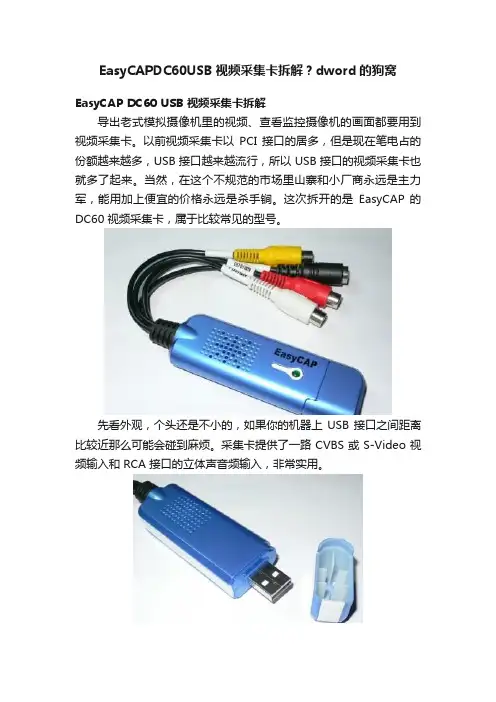

EasyCAPDC60USB视频采集卡拆解?dword的狗窝EasyCAP DC60 USB 视频采集卡拆解导出老式模拟摄像机里的视频、查看监控摄像机的画面都要用到视频采集卡。
以前视频采集卡以PCI 接口的居多,但是现在笔电占的份额越来越多,USB 接口越来越流行,所以 USB 接口的视频采集卡也就多了起来。
当然,在这个不规范的市场里山寨和小厂商永远是主力军,能用加上便宜的价格永远是杀手锏。
这次拆开的是EasyCAP 的DC60 视频采集卡,属于比较常见的型号。
先看外观,个头还是不小的,如果你的机器上 USB 接口之间距离比较近那么可能会碰到麻烦。
采集卡提供了一路 CVBS 或 S-Video 视频输入和 RCA 接口的立体声音频输入,非常实用。
打开盖子就更能感受到这玩意的尺寸了。
外壳上大量的散热孔有些多余,虽然采集卡有明显的发热但是一般不会烫手。
线材,算不上好,处理得也不精细,但是反正就那一小截,who cares ?线材的接口部分。
外壳是卡扣固定的,开壳很轻松。
取出电路板。
可以看到线材的连接部分用的是插座而不是直接焊接,业界良心了。
不过线材并不是屏蔽的,两根线是并行的而不是地线包着信号线。
先看正面。
板子上有三颗焊得歪歪扭扭的晶体,分别是AC’97 Codec 用的 24.576MHz 晶体,主控的 12.000MHz 晶体和视频信号模拟前端的 24.576MHz 晶体。
5.5mm 的 LED 指示灯让整块板子显得特别的笨重。
主控是台湾太欣半导体的 STK1160 ,有驱动无资料。
仕兰半导体的SC8113 复合视频模拟前端,其实就是飞利浦SAA7113 的复刻,支持两路 S-Video 或者四路 CVBS 输入,支持大部分 PAL / NTSC / SECAM 制式的自动识别,内建同步电路,输出 8 位并行数字信号,通过 I2C 总线控制。
转到板子背面,这是负责音频采集的威盛VT1612A AC’97 Codec ,不知道是板子的问题还是设计的原因,实际使用过程中两个声道有奇怪的间歇性串扰。
数 据 采 集 卡产品使用手册(HK_USBe8013-D)USB2.0总线AD采集卡16路单端/8路差分输入1Msps采样,18Bits分辨率新郑市恒凯电子科技有限公司在开始使用前请仔细阅读下面说明检查打开包装请查验如下:数据采集卡USBe8013-D一块高屏蔽USB数据传输电缆一根安装将数据采集卡连接至计算机USB2.0口,待采集信号接入采集卡模拟输入端。
如果计算机USB口电源供应能力差,可使用外置5V电源供电。
保修本产品自售出之日起一年内,用户遵守储存、运输和使用要求,而产品质量不合要求,凭保修单免费维修。
因违反操作规定和要求而造成损坏的,需缴纳器件费及相应的运输费用,如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题,可以免费维修(限购买板卡10天内)。
软件支持服务自销售之日起提供6个月的免费开发咨询。
(如有刊误,敬请批评指正!)文档修订目 录一、产品简介 (1)1.1 产品概述 (1)1.2 软件支持 (1)二、性能指标 (2)2.1 USB总线性能 (2)2.2 模拟信号输入 (2)2.3 其他特性 (2)三、安装与连接 (3)3.1 安装 (3)3.1.1 关于USB (3)3.1.2 USB延长线 (3)3.2 信号连接注意事项 (3)3.3 端子定义及功能说明 (4)3.4 模拟电压采集接线方式 (4)四、软件应用 (6)4.1 软件的安装 (6)4.1.1 软件说明 (6)4.1.2 驱动安装 (6)4.1.3 测试软件的安装使用 (8)4.2 接口函数说明 (12)4.2.1 设备操作函数 (12)4.2.2 AD操作函数 (13)五、用户编程教程 (16)一、产品简介1.1 产品概述HK_USBe8013-D数据采集卡是一款基于USB2.0总线的高性能数据采集卡,具有8路差分或16路单端18位高速(最高速率1M)模拟信号采集功能。
它具有模拟采集精度高、适用范围广、差分单端可选、抗干扰性好等特点,适用于各工业场合和对要求较高的实验开发。
USB-6009数采卡介绍1.简介NI 公司的USB-6009数采卡提供8个模拟输入通道,2个模拟输出通道,12位的数字I/O 口,以及一个32位计数器,它与电脑通过USB 接口连接。
使用USB-6009数采卡之前,首先按照图1进行组装,然后安装必要的驱动程序,具体过程,参考NI-DAQmx 软件的安装。
①端口类别及标号②接插件③标签(需粘帖)④USB 接口线图1 USB-6009数采卡USB-6009数采卡1~16号端子是模拟输入输出端子排,17~32号端子是数字输入输出端子排。
具体端子定义参见下图2、3,及表1、表2。
图2 模拟信号端子排表1 模拟信号端子排定义图3 数字信号端子排表2 数字端子排定义2.性能参数及基本构造1)模拟量输入:各模拟信号输入后,经过图4电路进行处理图4 模拟输入通道输入的模拟信号Analog Input ,经过多路选择器与PGA (Programmable-Gain Amplifier 增益可设放大器,PGA 的增益在差分输入时,根据输入电压范围自动在1、2、4、5、8、10、16上调整,而在单端输入是,固定为1)连接,经放大的信号经过ADC转换成数字信号,存储在FIFO(First In First Out)存储器中。
这里,可以设定PFI 0端为数字触发输入。
在数字触发模式下,模拟信号采集会在PFI 0端上升沿后进行。
主要性能参数:ADC-----逐次比较型ADC输出-----差分输入14位,单端输入13位模拟输入信号-----8路单端输入、4路差分输入,由软件设定最大采样率-----48KS/s输入电压范围-----单端±10V差分±20V, ±10V, ±5V, ±4V, ±2.5V, ±2V,±1.25V, ±1V输入阻抗-----144Kohm2)模拟量输出:模拟信号输出电路如图5示图5 模拟输出通道USB 6009有两个独立的Analog Output模拟输出通道,可输出0~5V 电压。
PC-6311D模入模出接口卡技术阐明书1.概述:PC-6311D 模入模出接口卡合用于具备ISA 总线PC系列微机,具备较好兼容性,CPU从当前广泛使用64位解决器直到初期16位解决器均可合用,操作系统可选用典型MS-DOS,当前流行Windows系列,高稳定性Unix等各种操作系统以及专业数据采集分析系统 LabVIEW 等软件环境。
在硬件安装上也非常简朴,使用时只需将接口卡插入机内任何一种ISA总线插槽中,信号电缆从机箱外部直接接入。
也可插入我所研制PC扩展箱内使用。
PC-6311D模入模出接口卡安装使用以便,程序编制简朴。
其模入模出及I/O信号均由卡上37芯D型插头及另配转换插头与外部信号源和设备连接。
对于模入某些,顾客可依照实际需要选取单端或双端输入方式。
对于模出某些,顾客可依照控制对象需要选取电压或电流输出方式以及不同量程。
2. 重要技术参数:2.1 模入某些2.1.1输入通道数:(标*为出厂原则状态,下同)单端32路;* / 双端16路2.1.2输入信号范畴:0V~10V*;/ ±5V2.1.3输入阻抗:≥10MΩ2.1.4A/D转换辨别率:12位2.1.5A/D转换速度:10μS2.1.6A/D启动方式:程序启动/外触发启动2.1.7A/D转换结束辨认:程序查询/中断方式2.1.8A/D转换非线性误差:±1LSB2.1.9A/D转换输出码制:单极性原码*/双极性偏移码2.2.10系统综合误差:≤0.2% FSR2.2 模出某些:2.2.1输出通道数:2路 (互相独立,可同步或分别输出,具备上电自动清零功能。
)2.2.2输出范畴:电压方式:0~5V;0~10V*;±5V;±2.5V电流方式:0~10mA;4~20mA2.2.3输出阻抗:≤2Ω (电压方式)2.2.4D/A转换器件:DAC12102.2.5D/A转换辨别率:12位2.2.6D/A转换输入码制:二进制原码(单极性输出方式时)*;二进制偏移码(双极性电压输出方式时)2.2.7D/A转换综合建立时间:≤2μS2.2.8D/A转换综合误差:电压方式:≤0.2% FSR电流方式:≤ 1% FSR2.2.9电流输出方式负载电阻范畴:使用机内+12V电源时:0~250Ω外加+24V电源时:0~750Ω2.3 数字量输入输出某些:2.3.1DI:8路;TTL原则电平2.3.2 DO:8路;TTL原则电平;有输出锁存功能2.4 电源功耗:+5V(±10%)≤400mA;+12V(±10%)≤100mA;-5V(±10%)≤10mA2.5 使用环境规定:工作温度:10℃~40℃;相对湿度:40%~80%;存贮温度:-55℃~+85℃2.6 外型尺寸:(不含档板)长×高=182.6mm×106.7 mm (7.2英寸×4.2英寸) 3. 工作原理:PC-6311D模入模出接口卡重要由模数转换电路、数模转换电路、数字量输入输出电路、接口控制逻辑电路构成。
第一章 NI 数据采集卡使用说明书编写人:梅飞一、 安装与配置1. 在安装板卡之前,请首先安装NI-DAQ驱动程序软件。
您可以在随卡附带的光盘内找到这个驱动程序软件。
另外,NI公司的网站上也提供这个驱动程序软件的免费下载:/softlib.nsf/websearch/90B60D5899BCCCDB86256FC700581B 89?opendocument&node=132070_US如果您使用LabVIEW或LabWindows/CVI 等软件来进行编程,需要在安装驱动软件之前先安装开发平台LabVIEW或LabWindows/CVI等软件。
安装过程中,安装程序会提醒您插入DAQ驱动光盘。
2. NI-DAQ驱动软件正确安装后,请关闭计算机,插入数据采集板卡,启动计算机,即可自动找到板卡并安装好,完成整个安装过程。
注意:在安装PCI或者PXI板卡时,一定要将电脑电源关闭;PC机则最好将电源线拔掉,以免电脑主板关机后仍然带电,造成各类损伤。
二、模拟输入说明1. 信号类型根据信号的参考情况, 一个电压源可以分为两类: 接地信号、浮地信号。
接地信号:接地信号是信号的一端直接接地的电压信号。
它的参考点是系统地(例如大地或建筑物的地)。
最常见的接地信号源是通过墙上的电源插座接入建筑物地的设备,例如信号发生器和电源供电设备等。
浮地信号:一个不与任何地(如大地或建筑物的地)连接的电压信号称为浮地信号。
一些常见的浮地信号有电池、热电偶、变压器和隔离放大器。
2. 测量方式按信号连接方式不同可分为三种测量方式:差分(DIFF);参考单端(RSE);非参考单端(NRSE)。
注意:NI公司的部分型号数据采集卡不一定完全支持上述三种测量方式,请查询对应数采卡的使用手册。
按测量方式分类可以分为以下两大类测试系统:1)差分测试系统(DIFF)可避免接地回路干扰可避免因环境引起的共模干扰当输入信号有以下情况时,使用差分测试系统:低电平信号(例如小于1V)。
安全性预防措施在使用本产品以及任何相关仪器前请遵守以下安全性预防措施。
虽然一些仪器及其配件可在非危险电压下正常操作使用,但在某些例外情况下仍可能会出现危险的状况。
只应该由能够识别电击危险,并熟悉必需安全性预防措施以避免可能发生的伤害的人员使用本产品。
在使用本产品之前,请仔细阅读并遵照所有安装、操作及维护信息。
有关完整的产品技术规格,请参阅用户文档。
如果没有按照规定的方式使用产品,则产品所提供的保护功能有可能会被削弱。
产品用户的类型包括:安全责任主体,可以是个人或者部门,对设备的使用和维护负责,责任主体需确保设备在其规定和运行能力内使用并确保操作人员经过了充分的培训。
操作人员只能将本产品用于预期功能。
操作人员需经过电气安全措施培训和本仪器的正确使用培训。
操作人员应得到电击保护并且防止接触到危险的带电电路。
维护人员对产品执行日常维护以确保正常运行,例如,设置线路电压或更换耗材。
用户文档中说明了维护步骤。
如果可由操作人员执行这些步骤,步骤中明确进行了说明。
否则,只应由维修员执行。
维修人员经过培训,能够处理带电电路,执行安全安装,以及修理产品。
只有经过正确培训的维修员才能执行安装和维修步骤。
Keithley Instruments 产品经过专门设计,可与测量、控制和数据 I/O 连接的电子信号共同使用,带有低瞬时过压,不得直接连接到市电电源或带有高瞬时过压的电压电源。
测量类别 II(请参考 IEC 60664)连接需要通常与本地交流市电电源连接相关的高瞬时过压保护。
某些 Keithley Instruments 测量仪器可能要连接到市电电源。
这些仪器将被标记为类别 II 或更高。
除非技术规格、操作手册和仪器标签上明确允许,否则不要将任何设备连接到市电电源。
存在电击危险时要格外小心。
电缆连接器插孔或测试夹具可能存在致命电压。
美国国家标准学会 (ANSI) 声明当电压电平超过 30 V RMS、42.4 V PEAK 或 60 VDC 时存在电击危险。
数据采集卡拆装说明数据采集卡拆装说明1.将下图红框内的螺丝卸下,电脑侧面板就可拆下。
2将下图红框内螺丝卸下3.打开电脑侧面板后,可以看到如下图所示电路板一块,此电路板即为数据采集卡,将刚才所拆螺丝处压板抬起,即可拔下数据采集卡。
注意:数据采集卡插槽末端有一根扎带线,是用来稳定数据采集卡避免其晃动的,请在重新插回数据采集卡时将其原插进插槽末端,用来固定。
4.拔完以后,把板卡重新插好,按照倒序把机箱重新装好。
5.安装板卡驱动:Ⅰ.请先在C盘根目录下建立“hotec”文件夹,再将说明书光盘上的“Pci7422板卡文件夹和2000 setup”文件夹复制到“hotec”文件夹下;(C盘为系统盘,如果系统盘在D盘,则在D盘根目录下建立“hotec”文件夹,再进行复制)。
打开C:\hotec\ 2000 setup 文件夹,双击“Setup2.bat”运行文件(如果系统盘为D盘,右击“Setup2.bat”,点击“编辑”,可以看到“Setup2.bat”的内容,将C盘的符号改为D盘符),文件运行完自动关闭。
Ⅱ.重新启动计算机,出现“找到新硬件”对话框,点选“是,仅这一次”,单击“下一步”;选择“从列表或指定位置安装(高级)”,单击“下一步”;选择“在搜索中包括这个位置”并点击“浏览”选择“C:\hotec\ 2000 setup”单击“下一步”;系统自动搜索驱动并安装驱动,安装完成时,系统提示该向导已经完成了下列设备的软件安装并提示安装有问题,单击“完成”。
打开C:\hotec\ 2000 setup文件夹,双击“Setup2.bat”运行文件(如果系统盘为D盘,右击“Setup2.bat”,点击“编辑”,可以看到“Setup2.bat”的内容,将C盘的符号改为D盘符),屏幕显示“Please press ‘R’to retry or ‘C’to Cancel…”,从键盘输入‘C’,运行结束后文件自动关闭。
MP424
wwlab 2007/5 ☐USB2.0总线AD采集模块☐4路并行12位 AD
☐开关量:8DI/8DO
使用手册
✧VB编程需要的声明模块程序MP424.bas。
☐MP424.EXE:测试程序。
☐在光盘的\USB\MP424\Delphi目录中包含:
✧Delphi的编程例子
驱动安装
安装方法:
1.将MP424插入一个USB接口。
安装的模块的设备号为“0”。
2.Windows将会显示找到新硬件,可按找到新硬件向导进行下一步
3.选择不搜索软件
4.下一步,选择从列表指定位置安装
5.选择不要搜索,我自己安装驱动
6.下一步,选择从磁盘安装,并指定目录(光盘:\USB\MP424\DRIVER\MP424.INF),找到MP424.inf文件,进行安装
7.Windows将显示完成添加/删除硬件向导,单击完成即可完成安装过程。
安装后,程序自动将MP424.dll动态链接库程序拷贝到
前工作目录中。
驱动安装完毕后在\控制面板\系统\设备管理中的。
D1-1ߜPCI Busߜ12-Bit 330 KHz A/D Converter ߜOME-PCI-1800H, OME-PCI-1800L: 16 Single-Ended/8 Differential Inputs, 2K Word FIFO ߜOME-PCI-1802H, OME-PCI-1802L:32 Single-Ended/16Differential Inputs, 8K Word FIFOߜ330 KSamples/s for Single Channel or Multiple Channels ߜTrigger Methods:Software Trigger, Pacer Trigger, External Trigger ߜExternal Triggers:Post-Trigger, Pre-Trigger,External Pacer Trigger ߜOME-PCI-1800L, OME-PCI-1802LProgrammable Low-Gain:0.5, 1, 2, 4, 8ߜ16 Digital Input and 16Digital Output Channels ߜOME-PCI-1800H,OME-PCI-1802H Programmable High-Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000ߜTwo Optional 12-Bit IndependentProgrammable DACs; 2 MHz Throughput per Channel (Max)ߜ2.7M Word/High-Speed Data Transfer Rate ߜIncludes Software Development Kit ߜHalf-Size BoardThe OME-PCI-1800 Series is a family of high-performance data acquisition boards for the PCI bus. It features continuous, 330 kHz,gap-free data acquisition under DOS and Windows.The OME-PCI-1800 family has two 12-bit D/A output channels, 16 digital input channels, and 16 digital output channels. The OME-PCI-1800H and OME-PCI-1800L provide 16single-ended or 8 differential inputs.The OME-PCI-1802H and OME-PCI-1802L provide 32 single-ended or 16 differential inputs. The suffix “H” denotes ahigh-gain model and the “L” denotes a low-gain model. The boards feature advanced scanningfeatures. The scanning mechanism not only scans the different input channels at vastly different rates,but also at different gains. Even in multichannel scan mode, thesampling rates can be maintained at 330 KS/s.The OME-PCI-1800 Series also has some outstanding features,including:•Data transfer rate of digital I/O is up to 5.4 MB•Throughput of D/A is up to 2 MHz (max)•Three flexible external trigger modes such as post-trigger, pre-trigger, middle trigger•True “plug & play” under DOS and Windows •On-board FIFOHigh-Performance Analog and Digital I/O BoardsOME-PCI-1800H/L andOME-PCI-1802H/L: 330 KS/s 12-Bit SeriesOME-PCI-1800H,$759, shown smallerthan actual size$759Basic UnitD1-2D1ANALOG INPUT AND MULTIFUNCTION CARDS OME-DB-16P, $99, shown smaller than actual sizeOME-PCI-1800 Series System ExpansionSeveral daughter boards are available that can expand the analog and digital I/O capabilityof the OME-PCI-1800 Serieshigh-performance data acquisition boards. These include:OME-DB-1825, OME-DB-8225, OME-DB-8025, OME-DB-889D, OME-DB-16P, OME-DB-16R. OME-DB-889D 16-Channel Analog Multiplexer Board The OME DB-889D is an expansion multiplexer/amplifier board for use with OME-PCI-1800H/L boards. Each OME-DB-889D multiplexes 16 differential analog input channels into one analog input of the data acquisition board. The high-grade instrumentation amplifier providessoftware programmable gains of 0.5, 1, 5, 10, 50, 100, 500, and 1000. Thermocouple measurements are handled easily with the OME-DB-889D.The board includes cold-junction sensing and compensation circuitry that provides a scaling of 24.4 mV/°C.Biasing resistors are included for open thermocouple detection. The OME-DB-889D can be cascaded to a total of 128 channels of voltage measurements or 112 channels of thermocouple measurement.OME-DB-16P 16-Channel Isolated Digital Input Board The OME-DB-16P is a 16-channel isolated digital input daughter board for any of the OME-PCI-1802H/1802L/1800H/1800L/1602/ 1602F/1202H/1202L/1002H/1002L PCI-bus multifunction boards.The optically isolated inputs of the OME-DB-16P consist of a bi-directional OPTO-coupler witha resistor for current sensing. The OME-DB-16P can be used to sense DC signals from TTL levels up to 24 V and also a wide range of AC signals. The OME-DB-16P can also be used to isolate the computer from large common-mode voltages, ground loops and voltage spikes that often occur in industrial environments.OME-DB-16R 16-Channel Relay Output BoardThe OME-DB-16R 16-channel relay output board consists of 16 Form C relays for efficient switching of loads by programmed control. The OME-DB-16R can be used withany of the OME-PCI-1802H/1802L/1800H/1800L/1602/1602F/1202H/1202L/1002H/1002L PCI-busmultifunction boards. The relays areenergized by applying a 5 V signalto the appropriate relay channel onthe 20-pin flat cable connector.Sixteen annunciator LEDs, one foreach relay, light when their associatedrelay is activated. To avoidoverloading the PC’s power supply,this board provides a screw terminalconnection for a power supply.SoftwareDevelopment KitAll data acquisition boards aresupplied with a standard softwaredevelopment kit for Windows98/NT/2000/XP. The softwaredevelopment kit includes DLLfiles for programming in C, C++,or other high-level languages,and OCX filesfor Visual Basicor Active Xprogramming.LabVIEW driversare also included.SpecificationsANALOG INPUT SPECIFICATIONSInput Channels:OME-PCI-1802H/L, 32 SE/16 DiffOME-PCI-1800H/L, 16 SE/8 DiffResolution:12 bitsConversion Rate:330 KS/sInput Impedance:10,000 M1/6 pfOvervoltage Protection:±35 VAccuracy: 0.01% of reading, ±1 bitOn Board FIFO:OME-PCI-1800 H/L: 2KOME-PCI-1802 H/L: 8KOME-DB-16R, $149, shown smaller than actual sizeD1-3Ordering Example: OME-PCI-1802H 32-channel high-gain data acquisition board, OME-DB-8225/1screw terminal board and cable and OMEGACARE SM 1-year extended warranty for OME-PCI-1802H (adds 1 year to standard 1-year warranty), $849 + 89 + 80 = $1018.D/A OUTPUTS Channels:2Type:12-bit double buffers Linearity:0.06% FS Settling Time:0.4 msOutput Range:±5 or ±10 V Output Driving:±5 mA DIGITAL I/OInput:16 channels; TTL levels Input Low:V IL = 0.8 V max I IL = 4 mA Input High:V IH = 2 V min I IH = -20 μA maxOME-PCI-1800H, $759,shown smaller than actual sizeOME-DB-889D, $359, shown smaller than actual sizeOutput:16 channels; TTL levels Output Low:V OL = 0.5 V max I OL = 4 mA max Output High:V OH = 2.7 V min I OH = -400 μA maxTIMERInternal Pacer Timer:16-bit, 8 MHz input External Pacer Timer:16-bit, 8 MHz inputMachine Independent Timer:16-bit, 8 MHz inputGENERAL ENVIRONMENTAL Power Requirements : 5 V @ 350 mA (max) Operating Temperature:0 to 50°C (32 to 122°F)Storage Temperature:-20 to 70°C (-4 to 158°F)Humidity:0 to 90% RH non-condensingDimensions:190 L x 105 mm H (7.5 x 4.1")OMEGACARE SM extended warranty program is available for models shown on this page.Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loanersCANADA www.omega.ca Laval(Quebec)1-800-TC-OMEGA UNITED KINGDOM Manchester,England0800-488-488GERMANY www.omega.deDeckenpfronn,Germany************FRANCE www.omega.fr 088-466-342BENELUX www.omega.nl 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford,CT.CZECH REPUBLIC www.omegaeng.cz Karviná,Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and Measurement Instruments, Handheld Instruments for Temperature Measurement, Ice Point References, Indicating Labels,Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders, Relative Humidity Measurement Instruments, PT100 Probes, PT100 Elements,Temperature & Process Meters, Timers and Counters,Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes and Assemblies,Thermocouples, Thermowells and Head and WellAssemblies, Transmitters, Thermocouple Wire, RTD ProbesPressure,Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and StrainMeasurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers,Proximity Transducers, Regulators, Pressure Transmitters,Strain Gauges, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation,Dissolved OxygenInstrumentation,Environmental Instrumentation,pH Electrodes and Instruments,Water and Soil Analysis InstrumentationHeatersBand Heaters,Cartridge Heaters,Circulation Heaters,Comfort Heaters,Controllers,Meters and SwitchingDevices,Flexible Heaters,General Test and Measurement Instruments,Heater Hook-up Wire,Heating Cable Systems,Immersion Heaters,Process Air and Duct,Heaters,Radiant Heaters,Strip Heaters,Tubular HeatersFlow and LevelAir Velocity Indicators,Doppler Flowmeters,LevelMeasurement,Magnetic Flowmeters,Mass Flowmeters,Pitot Tubes,Pumps,Rotameters,Turbine and Paddle Wheel Flowmeters,Ultrasonic Flowmeters,Valves,Variable Area Flowmeters,Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems,Communication Products and Converters,Data Acquisition and Analysis Software,Data LoggersPlug-in Cards,Signal Conditioners,USB,RS232,RS485and Parallel Port Data Acquisition Systems,Wireless Transmitters and Receivers。
03安全性须知04硬件安装05驱动安装07属性07设备信息09时序13OSD14HDMI15视频18输入26输出格式26Video Crossbar 目录2安全性须知电气方面的安全性操作方面的安全性为避免可能的电击造成严重损害,在搬动计算机主机之前,请先将计算机电源线暂时从电源插座中移除。
■当您要加入硬件装置到系统中或者要移除系统中的硬件装置时,请务必先连接或移除该装置的信号线,然后再连接或移除电源线。
建议在安装硬件装置之前先移除计算机的电源线。
■当您要从主板连接或移除任何的信号线之前,请确定所有的电源线已事先移除。
■在使用硬件卡或扩展卡之前,我们建议您可以先寻求专业人士的协助。
这些装置有可能会干扰接地的回路。
■请确定电源的电压设定已调整到本国/本区域所使用的电压标准值,若您不确定您所属区域的供应电压值多少,那么请就近询问当地的电力公司人员。
■如果电源已损坏,请不要尝试自己修复。
请将之交给专业技术服务人员或经销商来处理。
■在您安装视频采集卡以及加入硬件装置之前,请务必详细阅读本手册提供的相关信息。
■在使用产品之前,请确定所有的排线、电源线都已正确地连接好。
若您发现产品有任何重大的瑕庇,请尽速联系您的经销商。
■为避免发生电气短路情况,请务必妥善保管所有备用螺丝、回形针及其他零件,不要遗留在视频采集卡上或计算机主机中。
■灰尘、湿气以及剧烈的温度变化都会影响视频采集卡的使用寿命,因此,请尽量避免在类似环境中放置、使用。
■请勿将计算机主机放置在容易摇晃的地方。
■若在本产品的使用上有任何的技术性问题,请和经过检定或有经验的技术人员联系。
■3(a)机箱内主板示意图(b)机箱内主板上插上采集卡后的示意图操作步骤1. 关闭计算机电源,拔除电源线。
2. 移除机箱盖,找到 PCI Express 插槽,如图 (a)。
3. 移除您要安装视频采集卡的扩展槽上的槽位盖。
4. 将视频采集卡插入扩展槽直到牢牢插入,如图 (b)。
集成RFID读写设备说明
正面
0-灯带
1-天线支架固定旋钮
2-1、2-2 – RFID天线
3-数码显示管
4-工业触控电脑
5-电源开关
6-电脑开关
7-扫描头扫描口
8-把手
9-A4纸收纳盒
10-设备外壳
11-设备底座
12-静音脚轮
13-天线固定杆
背部
14-电脑接收器连接头
15-串口线接头
16-扫描头USB接头、USB HUB接头
16-1、16-2 –USB1、USB2延长线接头
17-内置网线接口
18-网线接口(电脑连接RFID数据采集器接头)
19-电脑电源接头
20-USB HUB
21-蜂鸣器
22-RFID数据采集器
23-内置排插
24-数码显示管控制盒
25-RFID数据采集器适配器
26-电脑适配器
27-外置网络接口
28-总电源接口
29-RFID数据采集器连接RFID天线接头(通过馈线连接)
RFID数据采集器与外置天线控制接头接线连接方法:
灯带和蜂鸣器接法:
数码显示管控制盒接线接法:。
USB数据采集卡 V5.0使用说明书USB2.0 总线,与计算机隔离8路输入通道同步采集,可实时采集传输8路单端模拟量采集,2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量,1路32位计数器端口8 路单向输入口/8 路单向输出口,采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下:¾USB数据采集卡 V5.0一块;¾高屏蔽USB数据传输电缆一根;保修本产品自售出之日起一年内,用户遵守储存、运输和使用要求,而产品质量不合要求,凭保修单免费维修。
因违反操作规定和要求而造成损坏的,需缴纳器件费及相应的运输费用,如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题,可以免费维修(限购买板卡10天内)。
软件支持服务自销售之日起提供6个月的免费开发咨询。
目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口,总线极具易用性,即插即用,是便携式系统用户的最佳选择,可以完全取代以往的PCI卡。
数据采集卡拆装说明
1.将下图红框内的螺丝卸下,电脑侧面板就可拆下。
2将下图红框内螺丝卸下
3.打开电脑侧面板后,可以看到如下图所示电路板一块,此电路板即为数据采集卡,将刚才所拆螺丝处压板抬起,即可拔下数据采集卡。
注意:数据采集卡插槽末端有一根扎带线,是用来稳定数据采集卡避免其晃动的,请在重新插回数据采集卡时将其原插进插槽末端,用来固定。
4.拔完以后,把板卡重新插好,按照倒序把机箱重新装好。
5.安装板卡驱动:
Ⅰ.请先在C盘根目录下建立“hotec”文件夹,再将说明书光盘上的“Pci7422板卡文件夹和2000 setup”文件夹复制到“hotec”文件夹下;(C盘为系统盘,如果系统盘在D盘,则在D盘根目录下建立“hotec”文件夹,再进行复制)。
打开C:\hotec\ 2000 setup文件夹,双击“Setup2.bat”运行文件(如果系统盘为D盘,右击“Setup2.bat”,点击“编辑”,可以看到“Setup2.bat”的内容,将C盘的符号改为D盘符),文件运行完自动关闭。
Ⅱ.重新启动计算机,出现“找到新硬件”对话框,点选“是,仅这一次”,单击“下一步”;
选择“从列表或指定位置安装(高级)”,单击“下一步”;选择“在搜索中包括这个位置”
并点击“浏览”选择“C:\hotec\ 2000 setup”单击“下一步”;系统自动搜索驱动并安装驱动,安装完成时,系统提示该向导已经完成了下列设备的软件安装并提示安装有问题,单击“完成”。
打开C:\hotec\ 2000 setup文件夹,双击“Setup2.bat”运行文件(如果系统盘为D盘,右击“Setup2.bat”,点击“编辑”,可以看到“Setup2.bat”的内容,将C盘的符号改为D盘符),屏幕显示“Please press ‘R’to retry or ‘C’to Cancel…”,
从键盘输入‘C’,运行结束后文件自动关闭。
板卡安装完成。
3.仪器软件安装:在D盘根目录下建立“WS-划痕仪”文件夹,再将光盘上“划痕仪应用程序”文件夹中的所有文件拷贝到D盘的“WS-划痕仪”文件夹下。
将C:\hotec\ 2000 setup文件夹中的“Pci7422.dll”文件复制分别粘贴至C:\hotec\Pci7422文件夹、C:\hotec\Pci7422\vb文件夹、D:\WS-划痕仪文件夹,覆盖原有Pci7422.dll文件。
即可使用。
板卡检测说明:打开C:\hotec\Pci7422\vb文件夹,双击“pci7422b.vbp”文件,打开板卡测试程序,点击快捷菜单栏上的‘pci7422vb 测试程序’
窗口,点击‘A/D测试’出现‘A/D测试界面’窗口,点击‘开始采样’,在A/D采样数据显示区会有数字闪动,说明板卡正常运行。
