光纤配线架实物图

........................................................................................................................................................................................................................................................................................................第一节槽道、列柜安装 (1)第二节机架安装 (2)第三节子架安装 (2)...................................................................................................................................第一节敷设电缆及光纤连接线 (3)第二节编扎光纤连接线 (3)第三节布放数字配线架跳线 (3)第四节电缆成端和保护 (3)..........................................................................................................................第一节电源及告警功能检查 (4)第二节光接口检查及测试 (4)第三节电接口检查及测试 (6)第四节 SDH 设备颤动性能测试 (7)第五节时钟性能检查及测试................................................................................................................................ 1 1 第六节数字配线架的检查及测试 (12)...............................................................................................................第一节系统性能测试 (14)第二节系统功能检查 (15)..............................................................................................................................................................................................................................................................第一节竣工技术资料 (17)第二节随工检验和竣工验收 (18)第1.0.1 条本暂行技术规范(以下简称规范)是广东挪移通信有限责任公司进行同步数字系列( SDH )光缆传输设备安装工程施工质量检验、随工检验和竣工验收的依据。

图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

前言大家好，我是薛哥。

弱电工程经常需要穿光缆，光缆施工是一项很重要的工作，如何施工才算规范呢？有哪些技术要求呢？正文1 通信光缆工程概述通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。

光缆长度较长一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。

光缆抗张能力较小当光纤承受的拉力超过它的抗拉极限时，就会断裂。

光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。

在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。

光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。

一般光缆的抗张力为100～300kg。

光缆直径较小，重量较轻光纤的连接技术要求较高，接续较复杂光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。

因而，在连接时需用的机具就较为复杂，而且技术要求比较高。

2 架空光缆安装规范电杆安装▼施工工序▼线路建设▼拉线、吊线接续▼接头盒使用▼光缆入户▼3 管道光缆安装规范石棉水泥管陶管......较多采用用塑料管塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高管道施工▼管道坡度▼人手孔▼4 光缆线路验收标准①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象②光缆一般在基站引上井内预留15米，如果引上井已有较多旧光缆预留，则本次的预留光缆往前一个手井进行预留；直线段每隔500米左右预留15米；接头井预留15米；线路经过大桥或下水道增加一处预留15米；对预留的光缆按规定使用扎线进行绑扎固定③手孔内，在光缆出喇叭口约35CM左右各挂一块光缆标识牌；光缆预留处、接头处亦需各挂一块光缆标识牌④管道光缆接头盒在人（手）孔内，离井口20-30公分左右的位置，接续盘面与地面水平；接头盒用膨胀螺栓固定；光缆预留圈固定在井壁一边上；接头盒安装及余缆盘留位置不应影响人孔中其他光缆接头的布放⑤在光缆出子管孔15cm的长度内，不允许出现弯曲的情况⑥子管敷设要按各地市要求采用三色或四色满容量敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC 大管孔）不超出10厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽⑦对敷设光缆穿过铁路、公路、河流、沟渠、地下其它管线等障碍物时要作出具体的位置标示或采取有效的保护措施，人井位置要安全⑧核对管道路由走向及长度是否与图纸相符⑨验收时发现有人井、井圈损坏，井盖丢失、标桩不齐等附属设施不足等问题，要在验收报告或会议中提出，并制定整改计划。

光纤网络及综合布线系统设备材料讲解（图文）用图片来加强我们的学习正文：一综合布线实物图工作区子系统构件管理子系统构件：配线架管理子系统构件：理线架工作区I/O与管理间IDF连接示意图布线安装结构管理子系统机柜布置水平子系统走线方式网络机柜图机柜安装布置图语音配线架线缆测试仪机房布线二光纤网络实物图光纤为光导纤维的简称，由直径大约为10um的细玻璃丝构成。

它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。

光纤通信就是以光纤的固有结构而发展起来的以光波为光纤的载频的一种通信方式.优点：1、不会产生电磁波，幅射和能量，不受电磁波，幅射和其他电缆干扰。

是绝缘体。

2、体积小，重量轻，高带宽（理论传输达2.56Tb/S)3、长距离传输。

（单膜可达120km)4、不会报废，材料资源丰富。

故障检测容易。

常用光通信波段光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm长波波段1500nm～1600nm长波波段。

多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。

光纤结构单模光纤(Single-Mode，SMF)单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。

单模光纤使用的光波长为1310nm或1550nm。

能量损耗小，不会产生色散。

大多需要激光二极管作为光源。

规格：8/125um,9/125um（常用）,10/125um多模光纤(Multi-Mode,MMF)在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短,有色散。

发光二极管可作为光源。

规格：50/125um, 62.5/125um （常用），100/140um,200/230um. 常用光接头类型常见光纤跳线光纤尾纤光模块光纤熔接机光纤终端盒/配线架光纤交接箱（144芯）光纤接续盒光纤连接示意图光纤连接实物图光纤连接实物图说明建筑群/垂直干线子系统光纤连接方式：交换机光纤模块A ─光纤跳线─耦合器─尾纤─室外光缆─尾纤─耦合器─光纤跳线─交换机光纤模块B注意：每根光纤跳线、尾纤均为一芯光纤。

光纤配线架及耦合器的安装和注意事项概述说明1. 引言1.1 概述光纤配线架及耦合器是光通信系统中必不可少的设备，用于实现光纤线缆的布置、连接和分配，以及保证信号传输的质量和稳定性。

本文将详细介绍光纤配线架和耦合器的安装方法以及需要注意的事项，帮助读者正确使用这些设备并避免常见的问题。

1.2 文章结构本文分为五个主要部分，每个部分内容相对独立但又紧密相关。

首先是引言部分，简要概述了文章的背景和目的，并给出了整篇文章的结构框架。

接下来是第二部分，详细介绍了光纤配线架的安装步骤和注意事项。

第三部分则专注于光纤耦合器，包括其种类、功能以及安装过程中需要注意的事项。

第四部分探讨了其他相关设备的安装方法和注意事项，如光源、光功率计以及OTDR等设备。

最后一部分为总结与结论。

1.3 目的本文旨在提供关于光纤配线架及耦合器安装和注意事项方面全面而实用的指导，帮助读者了解这些设备的基本原理和使用方法，提高其在光通信系统中的安装和维护能力。

通过本文的阅读，读者将能够正确搭建光纤配线架，选择合适的光缆布置和连接方式，并了解如何确保耦合质量及维护其他相关设备。

最终目标是提升整个光通信系统的性能和可靠性。

2. 光纤配线架的安装和注意事项2.1 搭建光纤配线架的基本步骤在安装光纤配线架之前，我们需要进行以下基本步骤：1. 确定光纤配线架的位置：选择合适的位置来放置光纤配线架，确保其能够满足日后的扩展需求，并且便于维护和管理。

2. 安装固定件：根据场景需求，选择适当的固定件将光纤配线架固定在墙壁或机房中。

3. 组装框体结构：根据光纤配线架类型和规格，按照说明书将支架、框体及其他组件组装好。

4. 安装端子盒：将端子盒与光缆连接起来，并安装在相应位置上。

确保连接端良好并紧固稳定。

5. 进行标识和整理：为了方便管理与维护，在完成安装后使用标签或贴纸对不同端口及相关设备进行编号和标识。

同时，整理好连接线缆，避免交叉和混乱。

2.2 光缆布置及连接方式正确布置和连接光缆可以确保信号传输质量和网络稳定性。

1 基本规定1.1 视频监控系统工程质量检验的范围划分视频监控系统工程质量检验划分为单位工程、分部工程、分项工程和检验批。

单位工程的划分：一个车站为一个单位工程。

分部工程、分项工程和检验批见表1.1。

表1.1 分部工程、分项工程划分及检验项目1.2 视频监控系统检验规则1.2.1检验批的质量检验应包括如下内容：1 实物检验对原材料、配件和设备等的检验，应按进场的批次抽样检验方案执行。

2 资料检查1）设备和材料的规格、型号；2）设备和材料的质量证明文件（质量合格证及检验报告）；3）施工过程中重要工序的自检报告和隐蔽工程记录。

1.2.2检验批施工质量检验合格应符合下列规定：1 主控项目的质量经抽样检验全部合格。

2 一般项目的质量经抽样检验全部合格；有允许偏差项目的抽查点，除有专门要求外，合格点率应达到80%及以上，且不合格点的最大偏差不得大于规定的允许偏差的1.5倍。

1.2.3分项工程施工质量检验合格应符合下列规定：1 分项工程所含的检验批均应符合合格质量的规定；2 分项工程所含的检验批的质量检验记录应完整。

1.2.4分部工程施工质量检验合格应符合下列规定：1 分部工程所含分项工程的质量均应验收合格；2 质量控制资料应完整；3 分部工程中有关安全及功能的检验和抽样检测结果应符合有关规定。

1.2.5单位工程施工质量检验合格应符合下列规定：1 单位工程所含分部工程的质量均应检验合格；2 质量控制资料应完整；3 单位工程所含分部工程有关安全和功能的检测资料应完整；4 主要功能的抽查结果应符合有关标准规范的规定。

1.2.6当工程施工质量不符合要求，经返工重做的或更换配件、设备的检验批，应重新进行检验。

1.3 工程施工质量检验的程序和组织1.3.1检验批经由施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员等进行检验。

监理单位应对全部主控项目进行检查，对一般项目可根据具体情况进行检验。

检验批质量检验记录应按表1.3.1 填写。

光纤基础知识名词解释光纤基础知识名词解释DDF（Digital Distribution Frame）数字配线架数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

数字配线架是数字复用设备之间，数字复用设备与程控交换设备或数据业务设备等其他专业设备之间的配线连接设备。

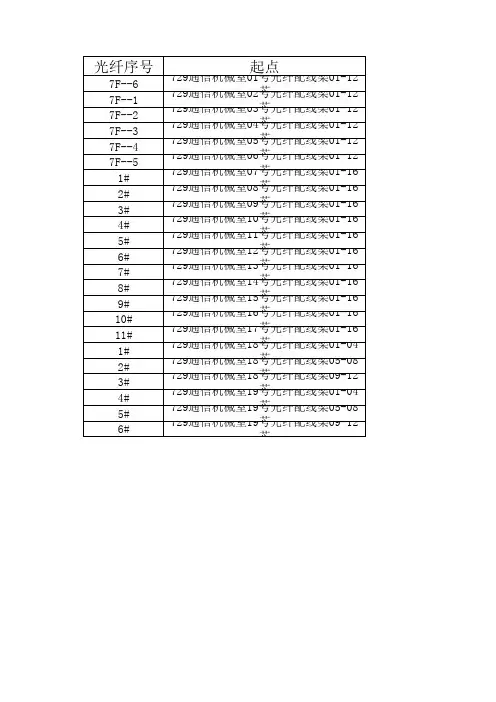

ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

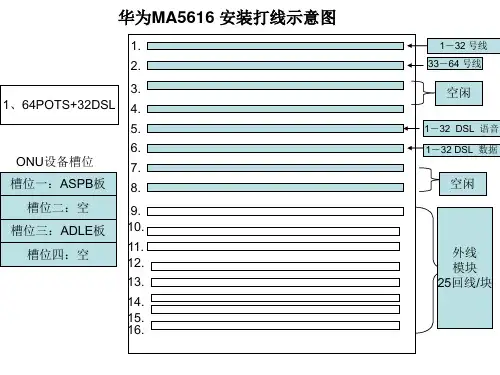

MDF (Main Distribution Frame)总配线架总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路。

一般还具有配线、测试和保护局内设备及人身安全的作用。

MDF在网络中也称为主配线间，又称综合配线架或用户配线架，用于放置企业服务器。

ODM 光配线架连接模块 Optic Distribution ModuleSTM: Synchronous Transfer Module 同步传输模块SDH的基本速率是 称为第1级同步传输模块，即STM-1。

STM-4，STM-16，STM-32，E1欧洲的30路脉码调制PCM简称E1，速率是E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。

其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。

每个时隙传送8bit，因此共用256bit。

每秒传送8000个帧，因此PCM一次群E1的数据率就是 。
