几种常见的磁场练习题及答案解析

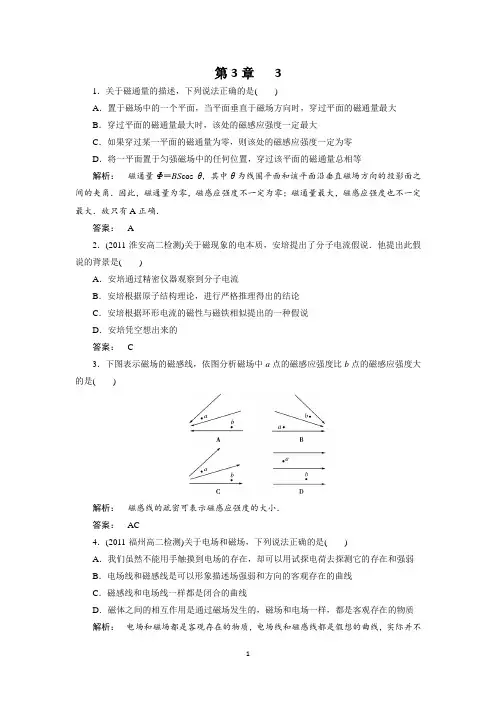

第3章31．关于磁通量的描述，下列说法正确的是()A．置于磁场中的一个平面，当平面垂直于磁场方向时，穿过平面的磁通量最大B．穿过平面的磁通量最大时，该处的磁感应强度一定最大C．如果穿过某一平面的磁通量为零，则该处的磁感应强度一定为零D．将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等解析：磁通量Φ＝BS cos θ，其中θ为线圈平面和该平面沿垂直磁场方向的投影面之间的夹角．因此，磁通量为零，磁感应强度不一定为零；磁通量最大，磁感应强度也不一定最大．故只有A正确．答案： A2．(2011·淮安高二检测)关于磁现象的电本质，安培提出了分子电流假说．他提出此假说的背景是()A．安培通过精密仪器观察到分子电流B．安培根据原子结构理论，进行严格推理得出的结论C．安培根据环形电流的磁性与磁铁相似提出的一种假说D．安培凭空想出来的答案： C3．下图表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的是()解析：磁感线的疏密可表示磁感应强度的大小．答案：AC4．(2011·福州高二检测)关于电场和磁场，下列说法正确的是()A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B．电场线和磁感线是可以形象描述场强弱和方向的客观存在的曲线C．磁感线和电场线一样都是闭合的曲线D．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质解析：电场和磁场都是客观存在的物质，电场线和磁感线都是假想的曲线，实际并不存在．电场线和磁感线的最大区别在于：磁感线是闭合的，而电场线不是闭合的．故正确答案为A、D.答案：AD5．如下图所示，两个同心放置且共面的金属圆环，条形磁铁穿过圆心且与两环面垂直，通过两环的磁通量Φa、Φb比较，则()A．Φa＞Φb B．Φa＜ΦbC．Φa＝Φb D．不能确定解析：磁感线是闭合曲线，在条形磁铁外部从N极到S极，在内部从S极到N极．由于圆环a的面积小于圆环b的面积，因此从外部N极到S极穿过a面的磁感线条数少，而内部从S极到N极的磁感线条数一样，于是穿过a面的总磁通量大，选项A正确．答案： A6.如右图所示为某磁场的一条磁感线，其上有A，B两点，则()A．A点的磁感应强度一定大B．B点的磁感应强度一定大C．因为磁感线是直线，A、B两点的磁感应强度一样大D．条件不足，无法判断解析：由磁场中一根磁感线无法判断磁场强弱．答案： D7．下列说法中正确的是()A．通过某面的磁感线条数为零则此面处磁感应强度一定为零B．空间各点磁感应强度的方向就是该点的磁场方向C．平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场D．磁感应强度为零，则放在该处的某面通过的磁感线条数一定为零解析：磁感应强度反映磁场的强弱和方向，它的方向就是该处磁场的方向，故B正确；磁感应强度为零，放在该处的某面就无磁感线穿过，故D正确；但是若某面无磁感线穿过，可能磁场很强而平面平行于磁场放置导致磁感线穿过该面的条数为零，所以A错误；两平行放置异名磁极间的磁场不是匀强磁场，近距离两异名磁极间的磁场才是匀强磁场，C 错误．答案：BD8.有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P 点所产生的磁场方向是沿( )A ．沿y 轴正方向B ．沿y 轴负方向C ．沿z 轴正方向D ．沿z 轴负方向解析： 由于电子流沿x 轴正方向高速运动，所形成的等效电流沿x 轴负方向．由安培定则可得，在P 点处的磁场方向应该沿y 轴的正方向．答案： A9.如右图所示，一根通电直导线垂直放在磁感应强度为1T 的匀强磁场中，以导线截面的中心为圆心，半径为r 的圆周上有a 、b 、c 、d 四个点，已知a 点的实际磁感应强度为零，则下列叙述正确的是( )A ．直导线中的电流方向垂直纸面向里B ．b 点的实际磁感应强度为 2 T ，方向斜向上，与B 的夹角为45°C ．c 点的实际磁感应强度也为零D ．d 点的实际磁感应强度跟b 点的相同解析： 由a 点合磁感应强度为零知，该电流在a 点的磁感应强度方向向左，大小为1 T ，由安培定则知A 项对，另由平行四边形定则知B 项也正确．答案： AB10.弹簧测力计下挂一条形磁铁，其中条形磁铁的N 极一端位于未通电的螺线管正上端，如右图所示，下列说法正确的是( )A ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将不变B ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将增大C ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将减小D ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将增大解析： a 接正，b 接负――→螺线管安培定则内部磁感线自下而上――→等效上端N 极，下端S 极――→磁极间的相互作用条形磁铁受排斥力―→弹簧测力计示数减小b 接正，a 接负――→螺线管安培定则内部磁感线自上而下――→等效上端S 极，下端N 极――→磁极间的相互作用条形磁铁受吸引力―→弹簧测力计示数增大答案： D11．如下图所示，匀强磁场的磁感应强度B ＝0.8 T ，矩形线圈abcd 的面积S ＝0.5 m 2，B 与S 垂直，线圈一半在磁场中，则当线圈从图示位置绕ad 边绕过60°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________；当线圈再绕ad 边转过30°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________．解析： 图示位置的磁通量Φ1＝B S 2＝0.2 Wb.当线圈从图示位置绕ad 边转过60°时，线圈垂直磁场方向的面积S ⊥＝S cos 60°＝14 m 2＝12S ，恰好都在磁场区域内，所以Φ2＝BS ⊥＝0.2 Wb ，因此ΔΦ1＝Φ2－Φ1＝0.当线圈再绕ad 边转过30°时，线圈与磁场方向平行，Φ3＝0，此过程中磁通量的改变量为ΔΦ2＝|Φ3－Φ2|＝0.2 Wb.答案： 0.2 Wb 0 0 0.2 Wb12．已知山东地面处的地磁场水平分量约为3×10－5 T ，某校物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图所示．小磁针静止时N 极指向y 轴正方向，当接通电源后，发现小磁针N 极指向与y 轴正方向成60°角的方向．请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小．(保留一位有效数字)解析： 接通电源后，小磁针N 极指向是地磁场和螺线管的磁场的叠加磁场的方向，由此可判定螺线管的磁场在小磁针处方向水平向右，由安培定则判定螺线管导线绕向如图所示．由题意知地磁场水平分量B y ＝3×10－5 T ，设通电螺线管产生的磁场为B x .由图知B x B y＝tan 60°得B x ＝3×10－5× 3 T ≈5×10－5 T.答案：5×10－5 T。

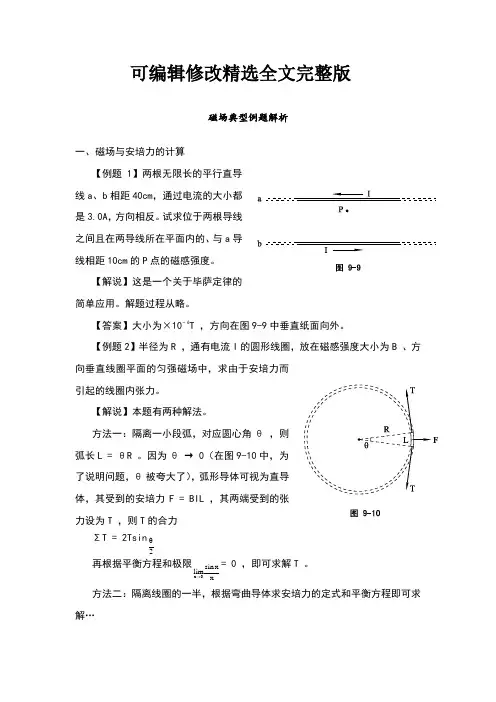

可编辑修改精选全文完整版磁场典型例题解析一、磁场与安培力的计算【例题1】两根无限长的平行直导线a 、b 相距40cm ，通过电流的大小都是3.0A ，方向相反。

试求位于两根导线之间且在两导线所在平面内的、与a 导线相距10cm 的P 点的磁感强度。

【解说】这是一个关于毕萨定律的简单应用。

解题过程从略。

【答案】大小为×10−6T ，方向在图9-9中垂直纸面向外。

【例题2】半径为R ，通有电流I 的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。

【解说】本题有两种解法。

方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。

因为θ → 0（在图9-10中，为了说明问题，θ被夸大了），弧形导体可视为直导体，其受到的安培力F = BIL ，其两端受到的张力设为T ，则T 的合力ΣT = 2Tsin 2θ再根据平衡方程和极限xxsin lim0x →= 0 ，即可求解T 。

方法二：隔离线圈的一半，根据弯曲导体求安培力的定式和平衡方程即可求解…【答案】BIR 。

〖说明〗如果安培力不是背离圆心而是指向圆心，内张力的方向也随之反向，但大小不会变。

〖学员思考〗如果圆环的电流是由于环上的带正电物质顺时针旋转而成（磁场仍然是进去的），且已知单位长度的电量为λ、环的角速度ω、环的总质量为M ，其它条件不变，再求环的内张力。

〖提示〗此时环的张力由两部分引起：①安培力，②离心力。

前者的计算上面已经得出（此处I = ωπλ•π/2R 2 = ωλR ），T 1 = B ωλR 2 ；后者的计算必须．．应用图9-10的思想，只是F 变成了离心力，方程 2T 2 sin 2θ =πθ2M ω2R ，即T 2 =πω2R M 2 。

〖答〗B ωλR 2 + πω2R M 2 。

【例题3】如图9-11所示，半径为R 的圆形线圈共N 匝，处在方向竖直的、磁感强度为B 的匀强磁场中，线圈可绕其水平直径（绝缘）轴OO ′转动。

关于加快推进生态省建设全面提升生态文明水平的意见中共江苏省委江苏省人民政府(2010年11月18日)为深入贯彻落实科学发展观，切实转变经济发展方式，提升生态文明水平，努力实现“两个率先”奋斗目标，现就加快推进生态省建设提出以下意见。

一、加快推进生态省建设的重要性和紧迫性(一)加快推进生态省建设是落实科学发展观、建设生态文明的重大举措。

深入贯彻落实科学发展观，建设生态文明，是党的十七大对全面建设小康社会提出的新要求。

生态文明是继工业文明之后更高级的文明形态，是人类社会发展的必然趋势。

推进生态文明建设，既是一个长期的历史过程，也是一项紧迫的现实任务，客观上要求我们以生态省建设为载体，加大环境保护和生态建设力度，大力建设资源节约型和环境友好型社会，加快形成符合生态文明要求的生产方式、生活方式和消费模式，推动省域范围内经济社会和生态环境协调发展。

(二)加快推进生态省建设是实现“两个率先”、建设美好江苏的重要任务。

率先全面建成小康社会、率先基本实现现代化，不仅要求经济社会发展的率先，而且要求生态文明建设的率先。

江苏跨江滨海，平原辽阔，水网密布，湖泊众多，具有良好的自然禀赋和生态条件。

近年来，在经济持续快速发展的同时，生态省建设取得积极进展，循环经济试点逐步扩大，节能减排工作扎实推进，重点流域治理深入开展，资源利用水平显著提高，生态建设和修复得到加强，国家生态市、环保模范城市、国家节水型社会建设示范市和绿化模范城市数量位居全国前列。

江苏完全有基础、有能力、有条件在全国率先基本建成生态省，走出一条生产发展、生活富裕、生态良好的文明发展道路。

(三)加快推进生态省建设是优化经济结构、转变发展方式的迫切需要。

建设生态文明，实现永续发展，根本出路在于加快转变发展方式，推动经济转型升级。

目前，我省总体上处于工业化、城市化加速推进的阶段，经济发展方式尚未根本转变，经济社会发展和资源环境约束的矛盾日益突出，节能减排的任务十分艰巨，加强生态文明建设、增强可持续发展能力刻不容缓。

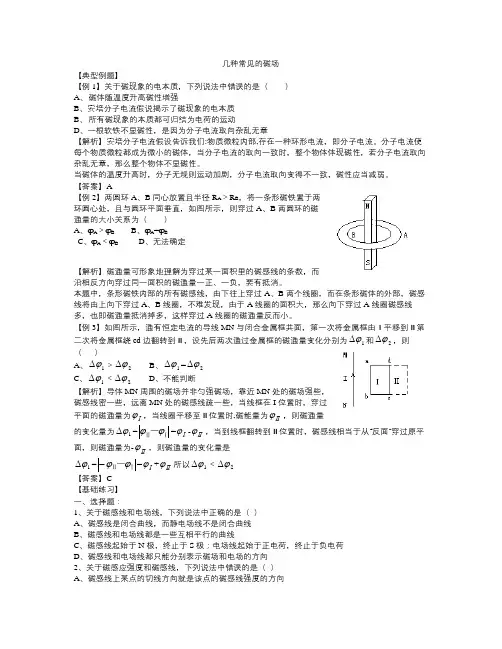

几种常见的磁场【典型例题】【例1】关于磁现象的电本质，下列说法中错误的是（ ）A 、 磁体随温度升高磁性增强B 、安培分子电流假说揭示了磁现象的电本质B 、 所有磁现象的本质都可归结为电荷的运动D 、一根软铁不显磁性，是因为分子电流取向杂乱无章【解析】安培分子电流假设告诉我们:物质微粒内部,存在一种环形电流，即分子电流。

分子电流使每个物质微粒都成为微小的磁体，当分子电流的取向一致时，整个物体体现磁性，若分子电流取向杂乱无章，那么整个物体不显磁性。

当磁体的温度升高时，分子无规则运动加剧，分子电流取向变得不一致，磁性应当减弱。

【答案】A【例2】两圆环A 、B 同心放置且半径R A ＞R B ，将一条形磁铁置于两环圆心处，且与圆环平面垂直，如图所示，则穿过A 、B 两圆环的磁通量的大小关系为（ ）A 、φA ＞φB B 、φA =φBC 、φA ＜φBD 、无法确定【解析】磁通量可形象地理解为穿过某一面积里的磁感线的条数，而沿相反方向穿过同一面积的磁通量一正、一负，要有抵消。

本题中，条形磁铁内部的所有磁感线，由下往上穿过A 、B 两个线圈，而在条形磁体的外部，磁感线将由上向下穿过A 、B 线圈，不难发现，由于A 线圈的面积大，那么向下穿过A 线圈磁感线多，也即磁通量抵消掉多，这样穿过A 线圈的磁通量反而小。

【例3】如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为1ϕ∆和2ϕ∆，则（ ）A 、1ϕ∆＞2ϕ∆B 、1ϕ∆=2ϕ∆C 、1ϕ∆＜2ϕ∆D 、不能判断【解析】导体MN 周围的磁场并非匀强磁场，靠近MN 处的磁场强些，磁感线密一些，远离MN 处的磁感线疏一些，当线框在I 位置时，穿过平面的磁通量为Ⅰϕ，当线圈平移至Ⅱ位置时,磁能量为Ⅱϕ，则磁通量的变化量为1ϕ∆=ⅠⅡ－ϕϕ=Ⅰϕ-Ⅱϕ，当到线框翻转到Ⅱ位置时，磁感线相当于从“反面”穿过原平面，则磁通量为-Ⅱϕ，则磁通量的变化量是1ϕ∆=ⅠⅡ－ϕϕ-=Ⅰϕ+Ⅱϕ所以1ϕ∆＜2ϕ∆【答案】C【基础练习】一、选择题：1、关于磁感线和电场线，下列说法中正确的是（ ）A 、磁感线是闭合曲线，而静电场线不是闭合曲线B 、磁感线和电场线都是一些互相平行的曲线C 、磁感线起始于N 极，终止于S 极；电场线起始于正电荷，终止于负电荷D 、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（ ）A 、磁感线上某点的切线方向就是该点的磁感线强度的方向B 、磁感线的疏密表示磁感应强度的大小C 、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P 点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ二、填空题：7、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。

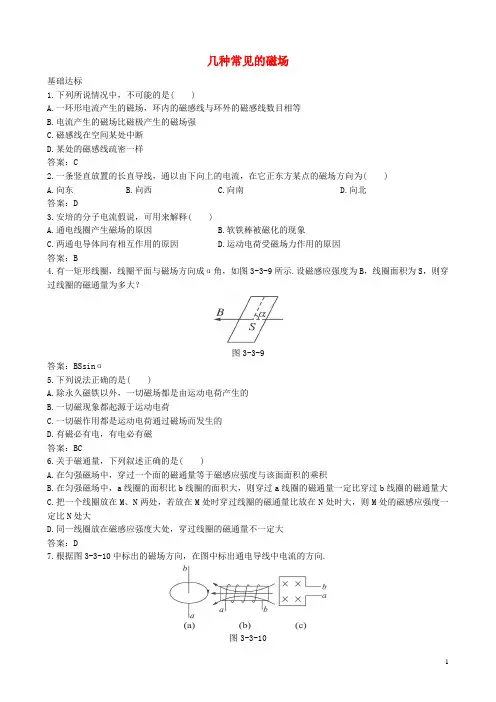

几种常见的磁场基础达标1.下列所说情况中，不可能的是( )A.一环形电流产生的磁场，环内的磁感线与环外的磁感线数目相等B.电流产生的磁场比磁极产生的磁场强C.磁感线在空间某处中断D.某处的磁感线疏密一样答案：C2.一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为( )A.向东B.向西C.向南D.向北答案：D3.安培的分子电流假说，可用来解释( )A.通电线圈产生磁场的原因B.软铁棒被磁化的现象C.两通电导体间有相互作用的原因D.运动电荷受磁场力作用的原因答案：B4.有一矩形线圈，线圈平面与磁场方向成α角，如图3-3-9所示.设磁感应强度为B，线圈面积为S，则穿过线圈的磁通量为多大？图3-3-9答案：BSsinα5.下列说法正确的是( )A.除永久磁铁以外，一切磁场都是由运动电荷产生的B.一切磁现象都起源于运动电荷C.一切磁作用都是运动电荷通过磁场而发生的D.有磁必有电，有电必有磁答案：BC6.关于磁通量，下列叙述正确的是( )A.在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B.在匀强磁场中，a线圈的面积比b线圈的面积大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C.把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M处的磁感应强度一定比N处大D.同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案：D7.根据图3-3-10中标出的磁场方向，在图中标出通电导线中电流的方向.图3-3-10答案：(a)中电流方向b→a，(b)中电流方向a→b，(c)中电流方向a→b.8.如图3-3-11所示各图中，实线表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的图是( )图3-3-11答案：AC9.如图3-3-12所示，一个用毛皮摩擦过的硬橡胶环，当环绕其轴OO′匀速转动时，放置在环的右侧轴线上的小磁针的最后指向是（）图3-3-12A.N极竖直向上B.N极竖直向下C.N极水平向左D.N极水平向右答案：D10.如图3-3-13所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，则闭合电路abcd的磁通量为_________.图3-3-13答案：BS211.磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是( )A.分子电流消失B.分子电流的取向变得大致相同C.分子电流的取向变得杂乱D.分子电流的强度减弱答案：C12.如图3-3-14所示，环中电流方向由左向右，且I1=I2，则圆环中心O处的磁场是________.图3-3-14答案：0更上一层13.有一个面积很小的圆环，设这个圆环所在位置的磁感应强度为B，穿过圆环的磁通量为Ф.则下列判断中正确的是( )①如果Ф=0，则B=0 ②如果Ф≠0，则B≠0③如果B=0，则Ф=0 ④如果B≠0，则Ф≠0A.①②B.②③C.③④D.①④答案：B14.如图3-3-15所示是等腰直角三棱柱，其中底面ABCD 为正方形，边长为L ，它们按图示位置放置处于竖直向下的匀强磁场中，磁感应强度为B.下面说法中正确的是( )图3-3-15A.通过ABCD 平面的磁通量大小为L 2·BB.通过BCFE 平面的磁通量大小为22L 2·BC.通过ADFE 平面的磁通量大小为零D.通过整个三棱柱的磁通量为零答案：BCD15.在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针N 极向东偏转，由此可知( )A.一定是小磁针正东方向有一条形磁铁的N 极靠近小磁针B.一定是小磁针正东方向有一条形磁铁的S 极靠近小磁针C.可能是小磁针正上方有电子流自南向北水平通过D.可能是小磁针正上方有电子流自北向南水平通过答案：C16.有两个固定的完全相同的通电圆环，通过的电流大小相同，方向如图3-3-16所示，一个在竖直平面内放着，一个在水平面内放着，每个圆环在共同圆心O 处产生的磁感应强度大小均为B ，则在O 点的总磁感应强度为多大?图3-3-16答案：2B17.根据安培分子电流假说的思想，磁场是由于运动电荷产生的，如果对地磁场也适用，而目前在地球上并没有发现相对地球定向移动的电荷，那么由此判断，地球应该( )A.带负电B.带正电C.不带电D.无法确定答案：A18.在图3-3-17中，P 、Q 是圆筒形螺线管中两根平行于轴线放置的软铁棒，当开关S 闭合时，软铁棒将( )图3-3-17A.静止不动B.相互吸引，同时发生转动C.相互排斥D.相互吸引答案：C19.有一束电子流沿x轴正方向高速运动，如图3-3-18所示，电子流在z轴上的P点处所产生的磁场方向是沿( )图3-3-18A.y轴正方向B.y轴负方向C.z轴正方向D.z轴负方向答案：A自由学习1.直线电流的磁场方向可以用__________来表示：右手握住导线，让伸直的__________所指的方向与__________一致，弯曲的四指所指的方向就是__________.这个规律也叫__________.2.环形电流的磁场可用另一种形式的安培定则表示：让右手弯曲的四指与__________的方向一致，伸直的拇指所指的方向就是____________________.3.在磁场的某个区域内，如果各点的磁感应强度__________和__________都相同，这个区域的磁场叫做__________.4.设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把B与S的乘积叫做穿过这个面积的__________，简称__________.用字母__________表示磁通量，则__________.。

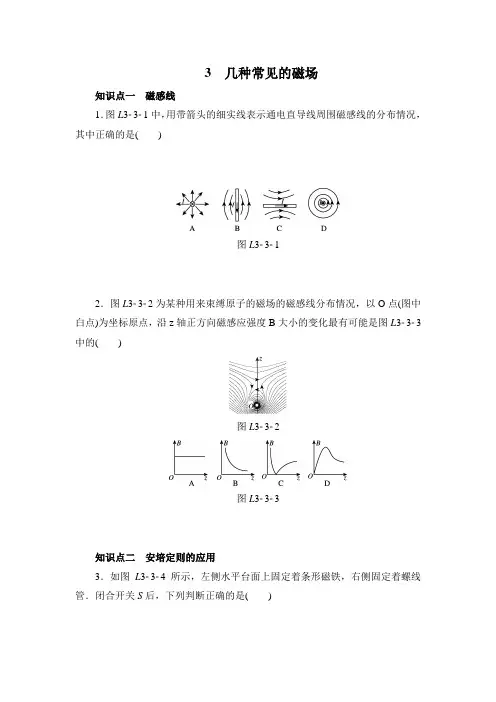

3几种常见的磁场知识点一磁感线1．图L3­3­1中，用带箭头的细实线表示通电直导线周围磁感线的分布情况，其中正确的是()图L3­3­12．图L3­3­2为某种用来束缚原子的磁场的磁感线分布情况，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能是图L3­3­3中的()图L3­3­2图L3­3­3知识点二安培定则的应用3．如图L3­3­4所示，左侧水平台面上固定着条形磁铁，右侧固定着螺线管．闭合开关S后，下列判断正确的是()图L3­3­4A．螺线管内的磁场方向向右，磁铁受到的斥力向左B．螺线管内的磁场方向向右，磁铁受到的斥力向右C．螺线管内的磁场方向向左，磁铁受到的斥力向左D．螺线管内的磁场方向向左，磁铁受到的斥力向右4．当开关S闭合后，位于通电导线产生的磁场中的小磁针偏转的情况如图L3­3­5所示，其中正确的是()图L3­3­5知识点三磁场的叠加5．如图L3­3­6所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，水平放置一根长直通电导线，电流的方向垂直纸面向里，以直导线为中心的同一圆周上有a、b、c、d四个点，连线ac和bd是相互垂直的两条直径，且b、d在同一竖直线上，则()图L3­3­6A．c点的磁感应强度的值最小B．b点的磁感应强度的值最大C．b、d两点的磁感应强度相同D．a、b两点的磁感应强度相同6．(多选)如图L3­3­7所示，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为l2、l和3l.关于这三点处的磁感应强度，下列判断正确的是()图L3­3­7A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零知识点四磁通量7．(多选)关于磁通量，下列说法中正确的是()A．穿过某个平面的磁通量为零，该处磁感应强度一定为零B．当平面跟磁场方向平行时，穿过这个面的磁通量必定为零C．匝数为n的线圈放在磁感应强度为B的匀强磁场中，若线圈的面积为S，且与磁场方向垂直，则穿过该线圈的磁通量为BSD．穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量8．(多选)如图L3­3­8所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量的情况是()图L3­3­8 A．图示位置时等于BSB．若使框架绕OO′转过60°角，则磁通量为12BSC．若从初始位置转过90°角，则磁通量为零D．若从初始位置转过180°角，则磁通量变化为零9．关于安培分子电流假说，下列说法错误的是()A．假说揭示了电流产生磁场的原因B．假说揭示了磁现象的电本质C．磁体的磁场是由于电荷的运动产生的D．一根铁棒不显磁性是因为分子电流取向杂乱10．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的环形电流I引起的．图L3­3­9中能正确表示安培假设中环形电流方向的是()图L3­3­911．(多选)彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，图L3­3­10中穿过线圈的磁通量可能为零的是()图L3­3­1012．在图L3­3­11中画出导线中电流的方向或通电导线周围磁感线的方向，其中甲、乙为平面图，丙、丁为立体图．图L3­3­1113．磁场具有能量，磁场中单位体积所具有的能量叫作能量密度，其值为B22μ，式中B是磁感应强度，μ是磁导率，在空气中μ为已知常数．为了近似测得条形磁铁磁极端面附近的磁感应强度B，一位学生用一根端面面积为A的条形磁铁吸住一个相同面积的铁片P，再用力将铁片与磁铁拉开一段微小距离Δl，并测出拉力F，如图L3­3­12所示．因为F所做的功等于间隙中磁场的能量，所以由此可得磁感应强度B与F、A之间的关系为B＝________．图L3­3­1214．如图L3­3­13所示，AB为水平面上一个圆的直径，在过AB的竖直平面内有一根通电导线CD，已知CD∥AB，当CD竖直向上平移时，电流产生的磁场穿过圆的磁通量将如何变化？图L3­3­133几种常见的磁场1．D[解析] 通电直导线的磁感线是以导线为中心的一系列同心圆，且导线与各圆一定是互相垂直的，故选项D正确．2．C[解析] 磁感线是为了形象地描述磁场而人为假想的曲线．其疏密程度反映磁场的强弱，磁感线越密的地方磁场越强，沿z轴正方向磁感线由密到疏再到密，即磁感应强度由大到小再到大，只有C正确．3．C[解析] 由安培定则可知，螺线管的N极在左端，螺线管内的磁场方向向左，磁铁受到的斥力向左，选项C正确．4．D[解析] 当开关S闭合后，电流周围的磁感线分布可按照安培定则判断，此时小磁针在某点N极的指向为该点磁场的方向．选项D正确．5．A[解析] 由安培定则可知，通电直导线在此圆周上产生的磁场的方向为顺时针，大小恒定(设为B′)，直导线产生的磁场与匀强磁场叠加，c点合磁感应强度为B－B′，其值最小，a点的合磁感应强度为B′＋B，其值最大，选项A 正确，B错误；b、d两点的合磁感应强度大小为B2＋B′2，方向不同，选项C、D错误．6．AD[解析] 两根导线在a处的磁感应强度均垂直纸面向里，在c处的磁感应强度均垂直纸面向外，a处距左边导线为l2，距右边导线为5l2，c处距左边导线为3l，距右边导线为l，而两导线中电流大小相等，距离电流越远，磁感应强度越小，故a处的磁感应强度大小比c处的大，选项A正确，选项C错误；左边导线在b处产生的磁感应强度垂直纸面向外，右边导线在b处产生的磁感应强度垂直纸面向里，两者与b处距离均为l，故b处的磁感应强度为零，选项D正确，选项B错误．7．BC[解析] 穿过某个平面的磁通量为零，可能是该处磁感应强度为零，也可能是有相反方向的磁场同时穿过这个面使得总的磁通量为零，还可能是平面与磁感应强度方向平行，选项A错误；若平面与磁场方向平行，则没有磁感线穿过这个面，其磁通量必然为零，选项B正确；磁通量的大小与线圈的匝数无关，选项C正确；不能说“穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量”，因为磁感线是人为画出来的，选项D错误．8．ABC[解析] 在题图所示的位置时，磁感线与线框平面垂直，Φ＝BS.当框架绕OO′轴转过60°时，Φ＝BS⊥＝BS cos 60°＝12BS.转过90°后，线框平面与磁感线平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了，因而Φ1＝BS，Φ2＝－BS，ΔΦ＝|Φ2－Φ1|＝2BS.综上所述，A、B、C正确，D错误．9．A[解析] 安培的分子电流假说揭示了磁现象的电本质，磁体的磁场是由于电荷的运动产生的，说法B、C正确；一根不显磁性的铁棒，分子电流的取向是杂乱的，它们的磁场互相抵消，结果对外部不显磁性，说法D也正确．10．B[解析] 地磁场的N极在地理位置的南极附近，由安培定则可知，电流的方向如图B所示．11．AB[解析] 选项A、B的电流I1、I2在线圈所在处产生的磁场方向相反，其总磁通量可能为零，选项A、B正确．12．如图所示13.2μFA[解析] 拉力F做的功为W＝F·Δl，磁铁与铁片P间隙中磁场的能量为E＝B22μ·A·Δl，根据题意有W＝E，解得B＝2μFA.14．不变[解析] 导线CD周围的磁场是以CD上的点为圆心的一系列同心圆，由于CD∥AB且CD与AB在同一竖直平面内，因而CD产生的磁场在AB两侧对称地从一边穿入而从另一边穿出，穿过圆的总磁通量为0.当CD向上平移时，对称特征不变，穿过圆的磁通量仍为0.。

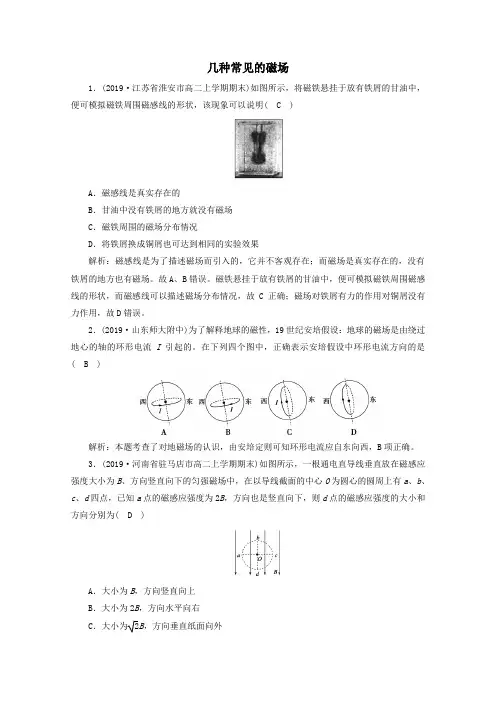

几种常见的磁场1．(2019·江苏省淮安市高二上学期期末)如图所示，将磁铁悬挂于放有铁屑的甘油中，便可模拟磁铁周围磁感线的形状，该现象可以说明( C )A．磁感线是真实存在的B．甘油中没有铁屑的地方就没有磁场C．磁铁周围的磁场分布情况D．将铁屑换成铜屑也可达到相同的实验效果解析：磁感线是为了描述磁场而引入的，它并不客观存在；而磁场是真实存在的，没有铁屑的地方也有磁场。

故A、B错误。

磁铁悬挂于放有铁屑的甘油中，便可模拟磁铁周围磁感线的形状，而磁感线可以描述磁场分布情况，故C正确；磁场对铁屑有力的作用对铜屑没有力作用，故D错误。

2．(2019·山东师大附中)为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。

在下列四个图中，正确表示安培假设中环形电流方向的是( B )解析：本题考查了对地磁场的认识，由安培定则可知环形电流应自东向西，B项正确。

3．(2019·河南省驻马店市高二上学期期末)如图所示，一根通电直导线垂直放在磁感应强度大小为B、方向竖直向下的匀强磁场中，在以导线截面的中心O为圆心的圆周上有a、b、c、d四点，已知a点的磁感应强度为2B，方向也是竖直向下，则d点的磁感应强度的大小和方向分别为( D )A．大小为B，方向竖直向上B．大小为2B，方向水平向右C．大小为2B，方向垂直纸面向外D．大小为2B，方向斜向右下方解析：磁感应强度大小为B、方向竖直向下的匀强磁场，已知a点的磁感应强度为2B，方向也是竖直向下，那么通电直导线在a点的磁感应强度大小为B，方向竖直向下，则通电直导线在d点的磁感应强度的大小仍为B，根据右手螺旋定则，其方向水平向右；依据矢量的合成法则，则d点的合磁感应强度的大小B d＝B2＋B2＝2B，其方向斜向右下方，故ABC错误，D正确。

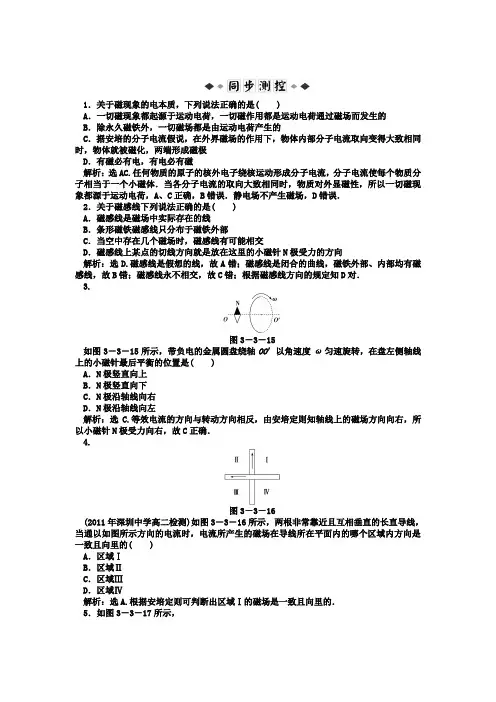

1．关于磁现象的电本质，下列说法正确的是( )A．一切磁现象都起源于运动电荷，一切磁作用都是运动电荷通过磁场而发生的B．除永久磁铁外，一切磁场都是由运动电荷产生的C．据安培的分子电流假说，在外界磁场的作用下，物体内部分子电流取向变得大致相同时，物体就被磁化，两端形成磁极D．有磁必有电，有电必有磁解析：选AC.任何物质的原子的核外电子绕核运动形成分子电流，分子电流使每个物质分子相当于一个小磁体．当各分子电流的取向大致相同时，物质对外显磁性，所以一切磁现象都源于运动电荷，A、C正确，B错误．静电场不产生磁场，D错误．2．关于磁感线下列说法正确的是( )A．磁感线是磁场中实际存在的线B．条形磁铁磁感线只分布于磁铁外部C．当空中存在几个磁场时，磁感线有可能相交D．磁感线上某点的切线方向就是放在这里的小磁针N极受力的方向解析：选D.磁感线是假想的线，故A错；磁感线是闭合的曲线，磁铁外部、内部均有磁感线，故B错；磁感线永不相交，故C错；根据磁感线方向的规定知D对．3.图3－3－15如图3－3－15所示，带负电的金属圆盘绕轴OO′以角速度ω匀速旋转，在盘左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向右D．N极沿轴线向左解析：选C.等效电流的方向与转动方向相反，由安培定则知轴线上的磁场方向向右，所以小磁针N极受力向右，故C正确．4.图3－3－16(2011年深圳中学高二检测)如图3－3－16所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的( )A．区域ⅠB．区域ⅡC．区域ⅢD．区域Ⅳ解析：选A.根据安培定则可判断出区域Ⅰ的磁场是一致且向里的．5．如图3－3－17所示，图3－3－17线圈平面与水平方向夹角θ＝60°，磁感线竖直向下，线圈平面面积S＝ m2，匀强磁场磁感应强度B＝ T，则穿过线圈的磁通量Φ为多少？解析：法一：把S投影到与B垂直的方向，则Φ＝B·S cos θ＝××cos 60° Wb＝ Wb.法二：把B分解为平行于线圈平面的分量B∥和垂直于线圈平面的分量B⊥，B∥不穿过线圈，且B⊥＝B cos θ，则Φ＝B⊥S＝B cos θ·S＝××cos 60° Wb＝ Wb.答案： Wb一、选择题1．下列关于磁通量的说法，正确的是( )A．磁通量是反映磁场强弱和方向的物理量B．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C．在磁场中所取的面积越大，该面上磁通量越大D．穿过任何封闭曲面的磁通量一定为零解析：选BD.磁通量Φ是磁感应强度B与垂直于磁场方向的面积S的乘积，即Φ＝BS，亦表示穿过磁场中某面积S的磁感线的总条数，Φ只有大小，没有方向，是标量．由此可知选项A错误，B正确。

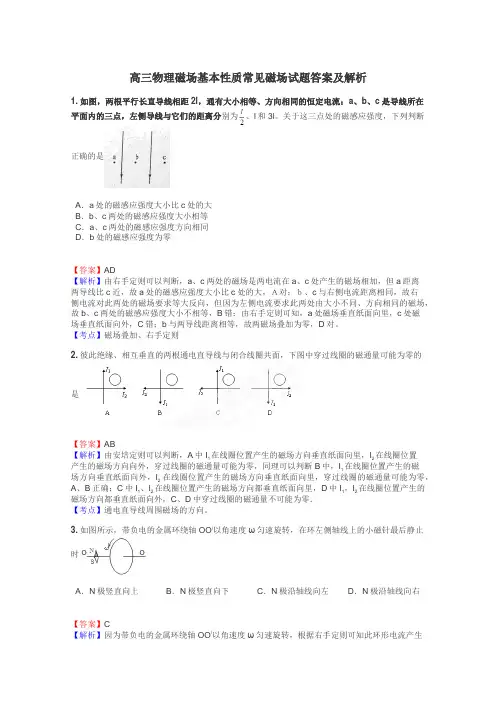

高三物理磁场基本性质常见磁场试题答案及解析1.如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。

关于这三点处的磁感应强度，下列判断正确的是A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零【答案】AD【解析】由右手定则可以判断，a、c两处的磁场是两电流在a、c处产生的磁场相加，但a距离两导线比c近，故a处的磁感应强度大小比c处的大，Ａ对；ｂ、c与右侧电流距离相同，故右侧电流对此两处的磁场要求等大反向，但因为左侧电流要求此两处由大小不同、方向相同的磁场，故b、c两处的磁感应强度大小不相等，B错；由右手定则可知，a处磁场垂直纸面向里，c处磁场垂直纸面向外，C错；b与两导线距离相等，故两磁场叠加为零，D对。

【考点】磁场叠加、右手定则2.彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是【答案】AB【解析】由安培定则可以判断，A中I1在线圈位置产生的磁场方向垂直纸面向里，I2在线圈位置产生的磁场方向向外，穿过线圈的磁通量可能为零，同理可以判断B中，I1在线圈位置产生的磁场方向垂直纸面向外，I2在线圈位置产生的磁场方向垂直纸面向里，穿过线圈的磁通量可能为零，A、B正确；C中I1、I2在线圈位置产生的磁场方向都垂直纸面向里，D中I1，I2在线圈位置产生的磁场方向都垂直纸面向外，C、D中穿过线圈的磁通量不可能为零．【考点】通电直导线周围磁场的方向。

3.如图所示，带负电的金属环绕轴OO/以角速度ω匀速旋转，在环左侧轴线上的小磁针最后静止时A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右【答案】C【解析】因为带负电的金属环绕轴OO/以角速度ω匀速旋转，根据右手定则可知此环形电流产生的磁场方向沿着O/-O的方向沿轴线向左，故小磁针最后静止时N极沿轴线向左，选项C 正确。

高二物理磁场基本性质常见磁场试题答案及解析1.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的形响，则( )A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直直面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误。

【考点】通电直导线磁场安培定则2.如图所示，三根通电长直导线P、Q、R互相平行，垂直纸面放置，其间距均为a，电流强度均为I，方向垂直纸面向里(已知电流为I的长直导线产生的磁场中，距导线r处的磁感应强度B=kI/r，其中k为常数) 。

某时刻有一电子(质量为m、电量为e)正好经过原点O，速度大小为v，方向沿y轴正方向，则电子此时所受磁场力为（）A．方向垂直纸面向里，大小为B．方向指向x轴正方向，大小为C．方向垂直纸面向里，大小为D．方向指向x轴正方向，大小为【答案】A【解析】由安培定则和矢量叠加原理，可知原点O处的磁感应强度唯一由Ｒ处的电流决定，大小为，方向指向x轴负正方向，用左手定则可判定电子洛伦兹力的方向为垂直纸面向里，大小为，A正确。

【考点】通电直导线周围磁场的方向，洛伦兹力、洛伦兹力的方向3.下面关于磁场的一些说法中正确的是( )A．所有的磁场都是由于电荷的运动而产生的，即都是由电流产生的B．所有的磁场的磁感线都是闭合曲线，或者伸向无穷远C．磁场中某点的磁感线的切线方向就是磁感应强度的方向，即小磁针N极在该点的受力方向D．某小段通电导线不受磁场力的作用，说明该点的磁感应强度为零【答案】BC【解析】磁场与静电场不同，所有的磁场的磁感线都是闭合曲线，但对于条形磁铁而言，通过其中心轴线的磁感线是一条直线，它两端都伸向无穷远(也可以说这条磁感线是在无穷远处闭合)，因此B选项正确．C选项就是磁感应强度的方向定义，C正确；错误分析：有人错选A，这是对“磁现象的电本质”的错误理解，其实磁场有两种，一种是由于电荷的运动产生的，另一种则是由于电场的变化产生的，在麦克斯韦理论中我们会学到．有人错选D，是因为他们没有想到磁场对电流的作用与电流方向有关，当电流方向与磁场方向在同一直线上时，电流就不受磁场力．在这点上，与电场对电荷的作用不一样，如果电荷在某点不受电场力，则该点的电场强度为零．【考点】本题考查了磁场的本质、磁感线的性质等磁场中比较基础知识，需要通过记忆进行理解。

集中常见的磁场达标集训知识点一磁感线1．关于磁感线的描述，下列说法中正确的是( )．A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示，因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域，磁感线就可能相交解析磁感线上每一点的切线方向表示磁场方向，即小磁针静止时北极所指的方向，所以A正确；磁感线是为了形象地描述磁场而假想的一簇有方向的闭合曲线，实际上并不存在，细铁屑可以显示出其形状，但那并不是磁感线，B错；磁感线的疏密反映磁场的强弱，磁感线是假想的人为画出的曲线，两条磁感线的空隙处也存在磁场，C错；在磁铁外部磁感线从N极到S极，内部从S极到N极，磁感线不相交，所以D不正确．答案 A2．如图3－3－10所示为电流产生磁场的分布图，正确的分布图( )．图3－3－10A．①③B．②③C．①④D．②④解析由安培定则可以判断出直线电流产生的磁场方向，①正确、②错误．③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确、③错误．故正确选项为 C.答案 C知识点二安培定则、安培分子电流假说图3－3－113．如图3－3－11所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右，试判定电源的正、负极．答案c端为正极，d端为负极．图3－3－124．如图3－3－12所示，放在条形磁铁磁场中的软铁棒被磁化后的极性是( )．A．C棒未被磁化B．A棒左端为S极C．B棒左端为N极D．C棒左端为S极解析软铁棒被磁化后的磁场方向与条形磁铁磁场方向一致，A的左端为S极，B的左端为S极，C的左端为N极，右端为S极，故B正确，A、C、D错．答案 B知识点三磁通量及变化图3－3－135．如图3－3－13所示，大圆导线环A中通有电流I，方向如图，另在导线环所在的平面画一个圆B，它的一半面积在A环内，一半面积在A环外，试判断圆B内的磁通量是否为零，若为零，为什么？若不为零，则磁通量是穿出来还是穿进去？解析由环形电流的磁场可知在A环内的磁场方向垂直于纸面向里，A环外部的磁场方向垂直于纸面向外，磁感线是一组闭合的曲线，环形电流A产生的磁场的磁感线均从环内进去，从环外出来，显然环内的磁感线的密度大于环外磁感线的密度，B环有一半在A内，一半在A外，对于B环，进去的磁感线多于出来的磁感线，故磁通量不为零，是穿进去的．答案见解析图3－3－146．如图3－3－14所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为ΔΦ1和ΔΦ2，则( )．A．ΔΦ1＞ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1＜ΔΦ2D．不能判断解析通电导线MN周围的磁场并非匀强磁场，靠近MN处的磁场强些，磁感线密一些，远离MN处的磁感线疏一些，当线框在Ⅰ位置时，穿过平面的磁通量为ΦⅠ，当线框平移至Ⅱ位置时，磁通量为ΦⅡ，则磁通量的变化量为ΔΦ1＝|ΦⅡ－ΦⅠ|＝ΦⅠ－ΦⅡ.当线框翻转到Ⅱ位置时，磁感线相当于从“反面”穿过平面，则磁通量为－ΦⅡ，则磁通量的变化量是ΔΦ2＝|－ΔΦⅡ－ΔΦⅠ|＝ΦⅠ＋ΦⅡ，所以ΔΦ1＜ΔΦ2.答案 C知识点四磁场的叠加图3－3－157．如图3－3－15所示，电流从A点分两路通过对称的环形支路汇合于B点，则环形支路的圆心O处的磁感应强度为( )．A．垂直于环形支路所在平面，且指向“纸外”B．垂直于环形支路所在平面，且指向“纸内”C．大小为零D．在环形支路所在平面内，指向B点解析由安培定则可判断上边环形电流在O点处产生磁场的方向垂直纸面向里，下边环形电流在O点处产生磁场的方向垂直纸面向外，方向相反，两环形支路的电流相等，环形电流支路的圆心O与两支路间的距离相等，所以O处的磁感应强度为零．答案 C图3－3－168．在纸面上有一个等边三角形ABC，在B、C顶点处是通有相同电流的两根长直导线，导线垂直于纸面放置，电流方向如图3－3－16所示，每根通电导线在三角形的A点产生的磁感应强度大小为B，则三角形A点的磁感应强度大小为_______，方向为_______．若C点处的电流方向反向，则A点处的磁感应强度大小为________，方向为________．解析如图所示，由安培定则知B处导线在A点的磁感应强度方向水平偏下30°，C处导线在A点的磁感应强度方向水平偏上30°，由平行四边形定则可以求得合磁感应强度沿水平方向向右，大小为B1＝2Bcos 30°＝3B.当C处的电流反向时，如图所示．由平行四边形定则可知合磁感应强度的方向沿竖直向下方向，大小等于 B.答案3B水平向右B竖直向下9．取两个完全相同的长导线，用其中一根绕成如图3－3－17甲所示的螺线管，当该螺线管中通以电流大小为I的电流时，测得螺线管内中部的磁感应强度大小为 B.若将另一根长导线对折后绕成如图3－3－17乙所示的螺线管，并通以电流大小也为I的电流时，则在螺线管内中部的磁感应强度大小为( )．图3－3－17A．0 B．0.5BC．B D．2B解析用双线绕成的螺线管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内中部的磁感应强度为0.答案 A图3－3－1810．铁环上绕有绝缘的通电导线，电流方向如图3－3－18所示，则铁环中心O处的磁场方向为( )．A．向下B．向上C．垂直于纸面向里D．垂直于纸面向外解析铁环左侧上端为N极，右侧上端也为N极，在环中心叠加后，在中心O磁场方向向下．答案 A。

《几种常见的磁场》课后作业一、选择题考点一对磁感线的理解1．(多选)关于磁场和磁感线的描述，正确的说法有()A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B．磁感线可以形象地表示磁场的强弱与方向C．磁感线总是从磁铁的北极出发，到南极终止D．磁感线就是细铁屑在磁铁周围排列出的曲线，没有细铁屑的地方就没有磁感线答案AB解析磁场具有能量，所以是一种物质，A正确；磁感线的疏密程度可表示磁场的强弱，磁感线的切线方向可表示磁场的方向，B正确；磁感线是闭合曲线，在磁体外部，从磁体的北极出发，到南极终止；在磁体内部，从南极指向北极，C错误；用细铁屑在磁铁周围排列出的曲线可以模拟磁感线，但并不是磁感线．没有细铁屑的地方同样可以画出磁感线，故D 错误．2．关于磁感线与静电场中电场线的描述，下列说法正确的是()A．电场线起止于电荷，磁感线起止于磁极B．电场线一定是不闭合的，磁感线一定是闭合的C．磁感线是自由小磁针在磁场力作用下的运动轨迹D．电场线和磁感线实际上均存在，只是肉眼看不到答案B解析磁感线没有起点也没有终点，是闭合的曲线．静电场中的电场线不是闭合曲线，起始于正电荷(或无穷远处)，止于无穷远处(或负电荷)，故A错误，B正确；磁感线是曲线时，小磁针在磁场力作用下的运动轨迹并不与其重合，故选项C错误；电场线和磁感线都是为了描述抽象的场而人为引入的曲线，实际上并不存在，选项D错误．考点二安培定则与磁感应强度的叠加3．磁铁的磁性变弱，需要充磁．充磁的方式有两种，图1甲是将条形磁铁穿在通电螺线管中，图乙是将条形磁铁夹在电磁铁之间，a、b和c、d接直流电源，下列接线正确的是(充磁时应使外加磁场与磁铁的磁场方向相同)()图1A．a接电源正极，b接电源负极，c接电源正极，d接电源负极B．a接电源正极，b接电源负极，c接电源负极，d接电源正极C．a接电源负极，b接电源正极，c接电源正极，d接电源负极D．a接电源负极，b接电源正极，c接电源负极，d接电源正极答案B解析题图甲中，因磁铁在螺线管的内部，应使螺线管内磁感线方向从右向左(左端是N极，右端是S极)，由安培定则可判定，a接电源正极，b接电源负极；题图乙中，同理可知，右端是螺线管N极，左端是S极，由安培定则可判定c接电源负极，d接电源正极，B选项正确．4．如图2，一通电螺线管通有图示电流，1、2、4小磁针放在螺线管周围，3小磁针放在螺线管内部，四个小磁针静止在如图所示位置，则四个小磁针的N、S极标注正确的是()图2A．1 B．2 C．3 D．4答案B解析小磁针的N极指向为该处的磁感线方向，根据安培定则可知通电螺线管的右端为N 极，左端为S极，内部磁感线方向是从左到右，故只有2标注正确．5.三根平行的长直导体棒分别过正三角形ABC的三个顶点，并与该三角形所在平面垂直，各导体棒中均通有大小相同的电流，方向如图3所示，则三角形的中心O处的合磁场方向为()图3A．平行于AB，由A指向BB．平行于BC，由B指向CC．平行于CA，由C指向AD．由O指向C答案A解析根据右手螺旋定则，电流A在O产生的磁场平行于BC，且由C向B，电流B在O 产生的磁场平行AC，且由A向C，电流C在O产生的磁场平行AB，且由A向B；由于三导线电流相同，到O点的距离相同，根据平行四边形定则，则合磁场的方向平行于AB，由A指向B，故A正确，B、C、D错误．6．(多选)三根在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图4所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是()图4A．B1＝B2＜B3B．B1＝B2＝B3C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里答案AC解析a、b、c三处的磁感应强度是三根导线所产生的磁感应强度的叠加．根据安培定则可判断出左、右两根导线在a处的磁场方向相反，因为距离相等，所以磁感应强度大小相等，所以左、右两根导线在a处产生的磁感应强度的矢量和为零，a处的磁感应强度等于下面导线在该处产生的磁感应强度，所以a处的磁感应强度方向垂直于纸面向外．同理可知b处的磁感应强度等于右面的导线在该处产生的磁感应强度，所以b处的磁感应强度方向也垂直于纸面向外，三根导线在c处产生的磁场方向均是垂直于纸面向里，所以合磁感应强度方向垂直纸面向里，所以B1＝B2＜B3，A、C选项正确，B、D选项错误．7.四根相互平行的通电长直导线a、b、c、d电流均为I，如图5所示放在正方形的四个顶点上，每根通电直导线单独存在时，四边形中心O点的磁感应强度都是B，则四根通电导线同时存在时O点的磁感应强度的大小和方向为()图5A．22B，方向向左B．22B，方向向下C．22B，方向向右D．22B，方向向上答案A解析根据安培定则判断得知：四根导线在O点产生的磁感应强度的方向分别为：a导线产生的B方向为b→d，大小为B；c导线产生的B方向为b→d，大小为B；同理，b导线产生的B方向为c→a，大小为B；d导线产生的B方向为c→a，大小为B；则根据平行四边形定则进行合成可知，所以四根导线同时存在时的磁感应强度大小为22B，方向向左．故选A.考点三安培分子电流假说8．关于分子电流，下面说法中正确的是()A．分子电流假说最初是由法国学者法拉第提出的B．分子电流假说揭示了磁铁的磁场与电流的磁场具有共同的本质，即磁场都是由电荷的运动形成的C．分子电流是专指分子内部存在的环形电流D．分子电流假说无法解释加热“去磁”现象答案B解析分子电流假说最初是由安培提出来的，A错误；分子电流并不是专指分子内部存在的环形电流，分子电流假说揭示了磁铁的磁场与电流的磁场具有共同的本质，即磁场都是由电荷的运动形成的，所以C错误，B正确；加热“去磁”现象可以根据分子电流假说解释，构成磁体的分子内部存在一种环形电流——分子电流，通常情况下磁体分子的分子电流取向是杂乱无章的，它们产生的磁场互相抵消，D错误．9．(多选)如图6所示，被磁化的回形针系在细线下端被磁铁吸引，下列说法正确的是()图6A．回形针下端为N极B．回形针上端为N极C．现用点燃的火柴对回形针加热，过一会儿发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流排列无序了D．用点燃的火柴对回形针加热，回形针不被磁铁吸引，原因是回形针加热后，分子电流消失了答案AC解析回形针被磁化后的磁场方向与条形磁铁磁场方向一致，故回形针的下端为N极，A 对，B错；对回形针加热，回形针磁性消失是因为分子电流排列无序了，故C对，D错．考点四磁通量的理解与计算10．(多选)如图7所示是等腰直角三棱柱，其平面ABCD为正方形，边长为L，它们按图示方式放置于竖直向下的匀强磁场中，磁感应强度为B0，则下列说法中正确的是()图7A．穿过ABCD平面的磁通量大小为B0L2B．穿过BCFE平面的磁通量大小为22B0L2C．穿过ADFE平面的磁通量大小为零D．穿过ABCD平面的磁通量大于穿过BCFE平面的磁通量答案BC解析 根据Φ＝BS ⊥，因此通过ABCD 平面的磁通量Φ＝B 0L 2cos 45°＝22B 0L 2，A 错误；平面BCFE ⊥B 0，而BC ＝L ，CF ＝L cos 45°＝22L ，所以平面BCFE 的面积S ＝BC ·CF ＝22L 2，因而Φ′＝B 0S ＝22B 0L 2，B 正确，D 错误；平面ADFE 在与B 0垂直的方向上的投影面积为零，所以穿过的磁通量为零，C 正确．二、非选择题11．(磁感应强度的叠加与磁通量的计算)地球上某地地磁场磁感应强度B 的水平分量B x ＝1.8×10－5 T ，竖直分量B y ＝5.4×10－5 T ．求：(1)地磁场B 的大小及它与水平方向的夹角α的正切值；(2)在水平面2.0 m 2的面积内地磁场的磁通量Φ.答案 (1)5.7×10－5 T 3 (2)1.08×10－4 Wb解析 (1)由矢量合成法则可知B ＝B x 2＋B y 2＝(1.8×10－5)2＋(5.4×10－5)2 T ≈5.7×10－5 Ttan α＝B y B x＝3. (2)Φ＝B y S ＝5.4×10－5×2.0 Wb ＝1.08×10－4 Wb.12．(磁通量的计算)如图8所示，有一个垂直纸面向里的匀强磁场，磁感应强度B ＝0.8 T ，磁场有明显的圆形边界，圆心为O ，半径为10 cm.现于纸面内先后放上a 、b 两个圆形单匝线圈，圆心均在O 处，a 线圈半径为10 cm ，b 线圈半径为15 cm ，问：图8(1)在B 减为0.4 T 的过程中，a 和b 中磁通量分别改变多少？(2)磁感应强度B 大小不变，方向绕直径转过30°过程中，a 线圈中磁通量改变多少？(3)磁感应强度B 大小、方向均不变，线圈a 绕直径转过180°过程中，a 线圈中磁通量改变多少？答案 见解析解析 (1)a 线圈面积正好与圆形磁场区域重合，Φ1＝B πr 2，Φ2＝B 1πr 2ΔΦ＝|Φ2－Φ1|＝|(B 1－B )πr 2|＝1.256×10－2 Wbb线圈面积大于圆形磁场面积，即线圈的一部分面积在磁场区域外，有磁感线穿过的面积与a线圈相同，故磁通量的变化量与a线圈相同．(2)磁场转过30°，a线圈面积在垂直磁场方向的投影面积为πr2cos 30°，则Φ3＝Bπr2cos 30°ΔΦ′＝|Φ3－Φ1|＝Bπr2(1－cos 30°)≈3.4×10－3 Wb.(3)以线圈a正对读者的一面为观察对象，初状态磁感线从该面穿入，线圈转过180°后，磁感线从该面穿出，故ΔΦ″＝BS－(－BS)＝2BS≈5.0×10－2 Wb.。
