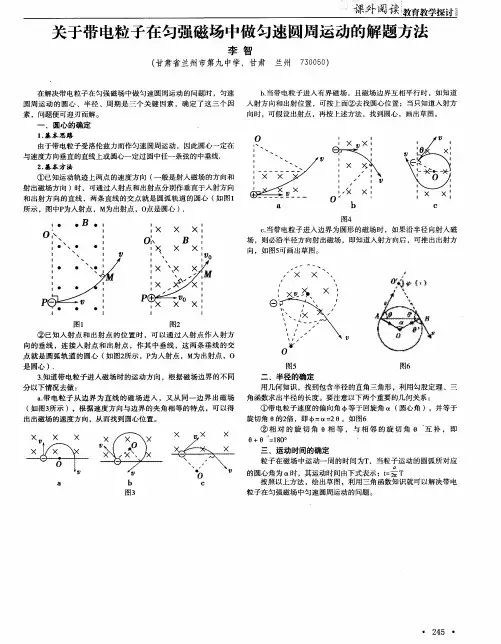

带电粒子在磁场中的圆周运动问题的处理方法

带电粒子在磁场中做圆周运动的分析方法湖北省郧西县第二中学王兴青带电粒子在有界、无界磁场中的运动类试题在高考试题中出现的几率几乎为l00％，涉及临界状态的推断、轨迹图象的描绘等。

试题综合性强、分值大、类型多，能力要求高，有较强的选拔功能，故平时学习时应注意思路和方法的总结。

解答此类问题的基本规律是“四找”：找圆心、找半径、找周期或时间、找几何关系。

一、知识点：若v⊥B，带电粒子在垂直于磁感线的平面内以入射速度v做匀速圆周运动，如右图所示。

1、轨道半径带电粒子在磁场中受到的洛伦兹力: F=qvB粒子做匀速圆周运动的向心力:v2F向=mrv2粒子受到的洛伦兹力提供向心力: qvB=mrm v所以轨道半径公式: r=Bq带电粒子在匀强磁场中做匀速圆周运动的半径跟粒子的运动速率成正比．速率越大．轨道半径也越大．2、周期由r=Bqm v 和T=v r π2得：T= qB m π2 带电粒子在匀强磁场中做匀速圆周运动的周期T 跟轨道半径r 和运动速度v 无关．二、带电粒子在磁场中做圆周运动的分析方法1、圆心的确定带电粒子进入一个有界磁场后的轨道是一段圆弧，如何确定圆心是解决问题的前提，也是解题的关键。

首先，应有一个最基本的思路：即圆心一定在与速度方向垂直的直线上。

在实际问题中圆心位置的确定极为重要，通常有四种情况：(1)已知入射方向和出射方向，通过入射点和出射点分别作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图l 所示，图中P 为入射点，M 为出射点)(2)已知入射方向和出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心(如图2所示，P为入射点，M 为出射点)。

(3)两条弦的中垂线：如图3所示，带电粒子在匀强磁场中分别经过0、A 、B 三点时，其圆心O ’在OA 、OB 的中垂线的交点上. (4)已知入射点、入射方向和圆周的一条切线：如图4所示，过入射点A 做v 垂线A0．延长v 线与切线CD 交于C 点，做∠ACD 的角平分线交A0于0点，0点即为圆心，求解临界问题常用。

高考物理带电粒子在磁场中的运动解题技巧和训练方法及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图，区域I 内有与水平方向成45°角的匀强电场1E ，区域宽度为1d ，区域Ⅱ内有正交的有界匀强磁场B 和匀强电场2E ，区域宽度为2d ，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m 、电量大小为q 的微粒在区域I 左边界的P 点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q 点穿出，其速度方向改变了30，重力加速度为g ，求：(1)区域I 和区域Ⅱ内匀强电场的电场强度12E E 、的大小. (2)区域Ⅱ内匀强磁场的磁感应强度B 的大小. (3)微粒从P 运动到Q 的时间有多长.【答案】(1)12mg E =2mgE q =122m gd 121626d d gd gd π+ 【解析】 【详解】(1)微粒在区域I 内水平向右做直线运动，则在竖直方向上有：1sin45qE mg ︒= 求得：12mgE =微粒在区域II 内做匀速圆周运动，则重力和电场力平衡，有：2mg qE = 求得：2mgE q=(2)粒子进入磁场区域时满足：2111cos452qE d mv ︒=2v qvB m R=根据几何关系，分析可知：222sin30d R d ==︒整理得：122m gd B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d =1tan45mg ma ︒=2302360Rt vπ︒=⨯︒ 经整理得：112121222612126gd d d d t t t gd g gd ππ+=+=+⨯=2．如图所示，半径r =0.06m 的半圆形无场区的圆心在坐标原点O 处，半径R =0.1m ，磁感应强度大小B =0.075T 的圆形有界磁场区的圆心坐标为（0，0.08m ），平行金属板MN 的极板长L =0.3m 、间距d =0.1m ，极板间所加电压U =6.4x102V ，其中N 极板收集到的粒子全部中和吸收．一位于O 处的粒子源向第一、二象限均匀地发射速度为v 的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x 轴正方向，已知粒子在磁场中的运动半径R 0=0.08m ，若粒子重力不计、比荷qm=108C/kg 、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6． （1）求粒子的发射速度v 的大小；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，求它打出磁场时的坐标： （3）N 板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s ；（2）（0，0.18m ）；（3）29% 【解析】 【详解】（1）由洛伦兹力充当向心力，即qvB =m 2v R可得：v =6×105m/s ；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，作出速度方向的垂线与y 轴交于一点Q ，根据几何关系可得PQ=0.0637cos =0.08m ，即Q 为轨迹圆心的位置； Q 到圆上y 轴最高点的距离为0.18m-0.0637sin =0.08m ，故粒子刚好从圆上y 轴最高点离开； 故它打出磁场时的坐标为（0，0.18m ）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y，由带电粒子在电场中偏转的规律得：y=12at2…①a=qEm=qUmd…②t=Lv …③由①②③解得：y=0.08m设此粒子射入时与x轴的夹角为α，则由几何知识得：y=r sinα+R0-R0cosα可知tanα=43，即α=53°比例η=53180×100%=29%3．如图甲所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m、带电量为e的电子，从y轴上的A点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，此时速度方向与x轴正方向的夹角为30°．不考虑电子所受的重力．（1）求电子进入圆形区域时的速度大小和匀强电场场强E的大小；（2）若在圆形区域内加一个垂直纸面向里的匀强磁场，使电子穿出圆形区域时速度方向垂直于x轴．求所加磁场磁感应强度B的大小和电子刚穿出圆形区域时的位置坐标；（3）若在电子刚进入圆形区域时，在圆形区域内加上图乙所示变化的磁场（以垂直于纸面向外为磁场正方向），最后电子从N点处飞出，速度方向与进入磁场时的速度方向相同．请写出磁感应强度B0的大小、磁场变化周期T各应满足的关系表达式．【答案】（1）（2）（3）（n=1，2，3…）（n=1，2，3…）【解析】（1）电子在电场中作类平抛运动，射出电场时，速度分解图如图1中所示．由速度关系可得：解得：由速度关系得：v y=v0tanθ=v0在竖直方向：而水平方向:解得：（2）根据题意作图如图1所示，电子做匀速圆周运动的半径R=L根据牛顿第二定律：解得：根据几何关系得电子穿出圆形区域时位置坐标为（，-）（3）电子在在磁场中最简单的情景如图2所示．在磁场变化的前三分之一个周期内，电子的偏转角为60°，设电子运动的轨道半径为r，运动的T0，粒子在x轴方向上的位移恰好等于r1；在磁场变化的后三分之二个周期内，因磁感应强度减半，电子运动周期T′=2T0，故粒子的偏转角度仍为60°，电子运动的轨道半径变为2r，粒子在x轴方向上的位移恰好等于2r．综合上述分析，则电子能到达N点且速度符合要求的空间条件是：3rn=2L（n=1，2，3…）而：解得：（n=1，2，3…）应满足的时间条件为： (T0+T′)=T而：解得（n=1，2，3…）点睛：本题的靓点在于第三问，综合题目要求及带电粒子运动的半径和周期关系，则符合要求的粒子轨迹必定是粒子先在正B0中偏转60°，而后又在− B0中再次偏转60°，经过n次这样的循环后恰恰从N点穿出．先从半径关系求出磁感应强度的大小，再从周期关系求出交变磁场周期的大小.4．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场的极板由相距为d的两块水平平行放置的导体板组成，如图甲所示．大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO’射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0；:当在两板间加最大值为U0、周期为2t0的电压(如图乙所示)时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强酸场中，最后打在竖直放置的荧光屏上．已知磁场的水平宽度为L，电子的质量为m、电荷量为e，其重力不计．（1）求电子离开偏转电场时的位置到OO’的最远位置和最近位置之间的距离（2）要使所有电子都能垂直打在荧光屏上，①求匀强磁场的磁感应强度B②求垂直打在荧光屏上的电子束的宽度△y【答案】（1）2010U e y t dm ∆= （2）①00U t B dL =②2010U e y y t dm∆=∆= 【解析】 【详解】（1）由题意可知，从0、2t 0、4t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最大，在这种情况下，电子的最大距离为：2222000max 00000311222y U e U e U e y at v t t t t dm dm dm=+=+= 从t 0、3t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最小，在这种情况下，电子的最小距离为：220min 001122U e y at t dm== 最远位置和最近位置之间的距离：1max min y y y ∆=-，2010U e y t dm∆=（2）①设电子从偏转电场中射出时的偏向角为θ，由于电子要垂直打在荧光屏上，所以电子在磁场中运动半径应为：sin L R θ=设电子离开偏转电场时的速度为v 1，垂直偏转极板的速度为v y ，则电子离开偏转电场时的偏向角为θ，1sin y v v θ=，式中00y U ev t dm= 又：1mv R Be =解得：00U tB dL=②由于各个时刻从偏转电场中射出的电子的速度大小相等，方向相同，因此电子进入磁场后做圆周运动的半径也相同，都能垂直打在荧光屏上．由第（1）问知电子离开偏转电场时的位置到OO ′的最大距离和最小距离的差值为△y 1， 所以垂直打在荧光屏上的电子束的宽度为：2010U e y y t dm∆=∆=5．如图所示，在第一象限内存在匀强电场，电场方向与x 轴成45°角斜向左下，在第四象限内有一匀强磁场区域，该区域是由一个半径为R 的半圆和一个长为2R 、宽为2R的矩形组成，磁场的方向垂直纸面向里．一质量为m 、电荷量为+q 的粒子(重力忽略不计)以速度v 从Q(0，3R)点垂直电场方向射入电场，恰在P(R ，0)点进入磁场区域．(1)求电场强度大小及粒子经过P点时的速度大小和方向；(2)为使粒子从AC边界射出磁场，磁感应强度应满足什么条件；(3)为使粒子射出磁场区域后不会进入电场区域，磁场的磁感应强度应不大于多少?【答案】(1)22mvE=；2v，速度方向沿y轴负方向(2)82225mv mvBqR qR≤≤(3)()22713mvqR-【解析】【分析】【详解】（1）在电场中，粒子沿初速度方向做匀速运动132cos4522cos45RL R R=-︒=︒1L vt=沿电场力方向做匀加速运动，加速度为a22sin452L R R=︒=2212L at=qEam=设粒子出电场时沿初速度和沿电场力方向分运动的速度大小分别为1v、2v，合速度v'1v v =、2v at =，2tan v vθ=联立可得224mv E qR=进入磁场的速度22122v v v v =+='45θ=︒，速度方向沿y 轴负方向（2）由左手定则判定，粒子向右偏转，当粒子从A 点射出时，运动半径12Rr =由211mv qv B r =''得122mvB qR=当粒子从C 点射出时，由勾股定理得()222222R R r r ⎛⎫-+= ⎪⎝⎭解得258r R =由222mv qv B r =''得2825mvB qR=根据粒子在磁场中运动半径随磁场减弱而增大，可以判断，当82225mv mvB qR qR≤≤时，粒子从AC 边界射出（3）为使粒子不再回到电场区域，需粒子在CD 区域穿出磁场，设出磁场时速度方向平行于x 轴，其半径为3r ，由几何关系得222332R r r R ⎛⎫+-= ⎪⎝⎭解得()3714R r =由233mv qv B r =''得)322713mv B qR= 磁感应强度小于3B ，运转半径更大，出磁场时速度方向偏向x 轴下方，便不会回到电场中6．如图所示，在竖直平面内建立直角坐标系，y 轴沿竖直方向．在x = L 到x =2L 之间存在竖直向上的匀强电场和垂直坐标平面向里的匀强磁场，一个比荷（qm）为k 的带电微粒从坐标原点以一定初速度沿+x 方向抛出，进入电场和磁场后恰好在竖直平面内做匀速圆周运动，离开电场和磁场后，带电微粒恰好沿+x 方向通过x 轴上x =3L 的位置，已知匀强磁场的磁感应强度为B ，重力加速度为g ．求：（1）电场强度的大小； （2）带电微粒的初速度；（3）带电微粒做圆周运动的圆心坐标．【答案】（1）g k （2）2gkB（3）2222232(,)28g k B L L k B g -【解析】 【分析】 【详解】（1）由于粒子在复合场中做匀速圆周运动，则：mg =qE ，又=qk m解得g E k=（2）由几何关系：2R cos θ=L ，粒子做圆周运动的向心力等于洛伦兹力：2v qvB m r= ；由cos y v vθ=在进入复合场之前做平抛运动：y gt =v0L v t =解得02g v kB=（3）由212h gt =其中2kBL t g = ，则带电微粒做圆周运动的圆心坐标：'32O x L =； 222'222sin 8O g k B L y h R k B g θ=-+=-7．如图，第一象限内存在沿y 轴负方向的匀强电场，电场强度大小为E ，第二、三、四象限存在方向垂直xOy 平面向外的匀强磁场，其中第二象限的磁感应强度大小为B ，第三、四象限磁感应强度大小相等，一带正电的粒子，从P （-d ，0）点沿与x 轴正方向成α=60°角平行xOy 平面入射，经第二象限后恰好由y 轴上的Q 点（图中未画出）垂直y 轴进入第一象限，之后经第四、三象限重新回到P 点，回到P 点时速度方向与入射方时相同，不计粒子重力，求：（1）粒子从P 点入射时的速度v 0； （2）第三、四象限磁感应强度的大小B /； 【答案】（1）3EB（2）2.4B 【解析】试题分析：（1）粒子从P 点射入磁场中做匀速圆周运动，画出轨迹如图，设粒子在第二象限圆周运动的半径为r ，由几何知识得： 2360d d dr sin sin α===︒ 根据200mv qv B r =得023qBdv =粒子在第一象限中做类平抛运动，则有21602qE r cost m -︒=（）； 00y v qEt tan v mv α==联立解得03Ev B=（2）设粒子在第一象限类平抛运动的水平位移和竖直位移分别为x 和y ，根据粒子在第三、四象限圆周运动的对称性可知粒子刚进入第四象限时速度与x 轴正方向的夹角等于α．则有：x=v 0t ， 2y v y t =得0322y v y tan x v α===由几何知识可得 y=r-rcosα= 132r = 则得23x d =所以粒子在第三、四象限圆周运动的半径为125323d d R sin α⎛⎫+ ⎪⎝⎭==粒子进入第三、四象限运动的速度00432v qBdv v cos α===根据2'v qvB m R=得：B′=2．4B考点：带电粒子在电场及磁场中的运动8．如图所示，在不考虑万有引力的空间里，有两条相互垂直的分界线MN 、PQ ，其交点为O ．MN 一侧有电场强度为E 的匀强电场（垂直于MN ），另一侧有匀强磁场（垂直纸面向里）．宇航员（视为质点）固定在PQ 线上距O 点为h 的A 点处，身边有多个质量均为m、电量不等的带负电小球．他先后以相同速度v0、沿平行于MN方向抛出各小球．其中第1个小球恰能通过MN上的C点第一次进入磁场，通过O点第一次离开磁场，OC=2h．求：（1）第1个小球的带电量大小；（2）磁场的磁感强度的大小B；（3）磁场的磁感强度是否有某值，使后面抛出的每个小球从不同位置进入磁场后都能回到宇航员的手中？如有，则磁感强度应调为多大．【答案】(1)20 12mvqEh=；(2)2EBv=；(3)存在，EBv'=【解析】【详解】（1）设第1球的电量为1q，研究A到C的运动：2112q Eh tm=2h v t=解得：212mvqEh=；（2）研究第1球从A到C的运动：12yq Ev hm=解得：0yv v=tan1yvvθ==，45oθ=，2v v=；研究第1球从C作圆周运动到达O的运动，设磁感应强度为B由2 1v q vBmR=得1mvRq B=由几何关系得：22sinR hθ=解得：2EBv=；（3）后面抛出的小球电量为q，磁感应强度B'①小球作平抛运动过程2hmx v t vqE==2yqEv hm=②小球穿过磁场一次能够自行回到A，满足要求：sinR xθ=，变形得：sinmvxqBθ'=解得：EBv'=．9．如图所示,在直角坐标系xOy平面内有两个同心圆,圆心在坐标原点O,小圆内部(I区)和两圆之间的环形区域(Ⅱ区)存在方向均垂直xOy平面向里的匀强磁场(图中未画出),I、Ⅱ区域磁场磁感应强度大小分别为B、2B。

电荷在磁场中运动的圆心、半径、运动时间的基本求解方法大家知道，当带电粒子进入匀强磁场的速度方向与磁场垂直时，带电粒子做匀速圆周运动。

那么，圆周运动的圆心、半径、以及粒子在磁场中运动的时间都该怎么求呢？下面我们来对这个问题进行总结。

首先来找圆心，常见的有三种不同的情况。

第一种情况，已知粒子运动轨迹上两点的速度方向。

因为速度方向就是轨迹的切线方向，而半径一定与切线垂直，所以做出两速度方向的两条垂线，两垂线的交点就一定是圆心。

第二种情况，已知粒子运动轨迹上一点的速度方向和另一点的位置。

还是要先做出这个速度方向的垂线，这样圆心一定在这条线上。

接着还要找一条线，那就先连接这两点，形成圆的一条弦，接着做出这条弦的中垂线，圆心也一定在这条中垂线上。

两垂线的交点就是圆心。

第三种情况，已知粒子运动轨迹上的三点位置，分别连接两点，得到两条弦，两条弦的中垂线的交点就是圆心。

这就是找圆心时常见的三种情况，解题时要根据具体情况选择方法。

圆心找到以后，半径就很容易确定了。

半径一方面满足公式r=mνqB，另一方面也可以在图中利用几何知识来求。

最后就是粒子运动的时间，关键有两点，先根据公式T=2πm qB求出粒子圆周运动的周期，接着根据几何关系，计算出粒子运动的圆心角θ，然后就可以根据比例关系求时间t 。

再详细说一下圆心角θ的计算。

如图粒子运动的轨迹是一段劣弧，α为弦切角，θ为圆心角，β为偏转角。

圆心角θ就是弦切角α的2倍，也就是θ=2α。

在这个四边形中圆心角θ和β的补角互补，所以θ=β。

如果换一种情况，粒子运动的轨迹是一段优弧，图形跟轨迹是劣弧时几乎完全一样，只是θ和β都换了位置。

这种情况的θ等于2π-2α，但θ和β依然相等。

下面我们来看一个例子，图中是垂直纸面向里的匀强磁场，磁感应强度B=1T，一电子从x轴上与x轴成300角方向以ν=3.2x107m/s速度出发。

已知电子的质量是m=9.0x10-31kg，电荷量大小q=1.6x10-19c。

带电粒⼦在匀强磁场中的运动1．若v∥B，带电粒⼦不受洛伦兹⼒，在匀强磁场中做匀速直线运动．2．若v⊥B，带电粒⼦仅受洛伦兹⼒作⽤，在垂直于磁感线的平⾯内以⼊射速度v做匀速圆周运动．3．半径和周期公式：（v⊥B）【解题⽅法点拨】带电粒⼦在匀强磁场中的匀速圆周运动⼀、轨道圆的“三个确定”（1）如何确定“圆⼼”①由两点和两线确定圆⼼，画出带电粒⼦在匀强磁场中的运动轨迹．确定带电粒⼦运动轨迹上的两个特殊点（⼀般是射⼊和射出磁场时的两点），过这两点作带电粒⼦运动⽅向的垂线（这两垂线即为粒⼦在这两点所受洛伦兹⼒的⽅向），则两垂线的交点就是圆⼼，如图（a）所⽰．②若只已知过其中⼀个点的粒⼦运动⽅向，则除过已知运动⽅向的该点作垂线外，还要将这两点相连作弦，再作弦的中垂线，两垂线交点就是圆⼼，如图（b）所⽰．③若只已知⼀个点及运动⽅向，也知另外某时刻的速度⽅向，但不确定该速度⽅向所在的点，如图（c）所⽰，此时要将其中⼀速度的延长线与另⼀速度的反向延长线相交成⼀⾓（∠PAM），画出该⾓的⾓平分线，它与已知点的速度的垂线交于⼀点O，该点就是圆⼼．⼆、解题思路分析1．带电粒⼦在磁场中做匀速圆周运动的分析⽅法．2．带电粒⼦在有界匀强磁场中运动时的常见情形．3．带电粒⼦在有界磁场中的常⽤⼏何关系（1）四个点：分别是⼊射点、出射点、轨迹圆⼼和⼊射速度直线与出射速度直线的交点．（2）三个⾓：速度偏转⾓、圆⼼⾓、弦切⾓，其中偏转⾓等于圆⼼⾓，也等于弦切⾓的2倍．三、求解带电粒⼦在匀强磁场中运动的临界和极值问题的⽅法由于带电粒⼦往往是在有界磁场中运动，粒⼦在磁场中只运动⼀段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题往往要根据带电粒⼦运动的轨迹作相关图去寻找⼏何关系，分析临界条件，然后应⽤数学知识和相应物理规律分析求解．（1）两种思路①以定理、定律为依据，⾸先求出所研究问题的⼀般规律和⼀般解的形式，然后再分析、讨论临界条件下的特殊规律和特殊解；②直接分析、讨论临界状态，找出临界条件，从⽽通过临界条件求出临界值．（2）两种⽅法物理⽅法：①利⽤临界条件求极值；②利⽤问题的边界条件求极值；③利⽤⽮量图求极值．数学⽅法：①利⽤三⾓函数求极值；②利⽤⼆次⽅程的判别式求极值；③利⽤不等式的性质求极值；④利⽤图象法等．（3）从关键词中找突破⼝：许多临界问题，题⼲中常⽤“恰好”、“最⼤”、“⾄少”、“不相撞”、“不脱离”等词语对临界状态给以暗⽰．审题时，⼀定要抓住这些特定的词语挖掘其隐藏的规律，找出临界条件．。

带电粒子在磁场中运动问题专题一、基本公式带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，原始方程：r mv qvB 2=，推导出的半径公式和周期公式：Bq m T Bq mv r π2,==或vr T π2=。

二、基本方法解决带电粒子在匀强磁场中做匀速圆周运动的问题，物理情景非常简单，难点在准确描绘出带电粒子的运动轨迹。

可以说画好了图就是成功的90%。

因此基本方法是作图，而作图的关键是找轨迹圆的圆心、轨迹圆的半径、充分利用直线与圆、圆与圆相交（相切）图形的对称性。

作图时先画圆心、半径，后画轨迹圆弧。

在准确作图的基础上，根据几何关系列方程求解。

例1．如图，直线MN 上方有磁感应强度为B 的匀强磁场。

正、负电子同时从同一点O 以与MN 成30º角的同样速度v 射入磁场（电子质量为m ，电荷为e ），它们从磁场中射出时相距多远？射出的时间差是多少？（不考虑正、负电子间的相互作用）分析：正、负电子的轨道半径和周期相同，只是偏转方向相反。

先分析正电子：由左手定则知它的轨迹顺时针，半径与速度垂直，与MN 成60º，圆心一定在这条半径上；经过一段劣弧从磁场射出，由对称性，射出时速度方向也与MN 成30º角，因此对应的半径也与MN 成60º，由这两个半径方向就可以确定圆心O 1的位置；射入、射出点和圆心O 1恰好组成正三角形。

再分析电子：由对称性，电子初速度对应的半径方向与正电子恰好反向，它的射入、射出点和圆心O 2组成与ΔO 1ON 全等的正三角形ΔO 2OM ，画出这个三角形，最后画出电子的轨迹圆弧。

由几何关系不难得出：两个射出点相距2r ， 经历时间相差2T /3。

三、带电粒子射入条形匀强磁场区⑴质量m ，电荷量q 的带正电粒子，以垂直于边界的速度射入磁感应强度为B ，宽度为L 的匀强磁场区。

讨论各种可能的情况。

①速率足够大的能够穿越该磁场区（临界速度对应的半径为L ）。

带电粒子在磁场中的运动因为洛伦兹力F始终与速度v垂直，即F只改变速度方向而不改变速度的大小，所以运动电荷非平行与磁感线进入匀强磁场且仅受洛伦兹力时，一定做匀速圆周运动，由洛伦磁力提==2/。

带电粒子在磁场中运动问题大致可分两种情况：1. 做供向心力，即F qvB mv R完整的圆周运动（在无界磁场或有界磁场中）；2. 做一段圆弧运动（一般在有界磁场中）。

无论何种情况，其关键均在圆心、半径的确定上。

1. 找圆心方法1：若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心。

方法2：若已知粒子轨迹上的两点和其中一点的速度方向，则可作出此两点的连线（即过这两点的圆弧的弦）的中垂线，再画出已知点v的垂线，中垂线与垂线的交点即为圆心。

2. 求半径圆心确定下来后，半径也随之确定。

一般可运用平面几何知识来求半径的长度。

3. 画轨迹在圆心和半径确定后可根据左手定则和题意画出粒子在磁场中的轨迹图。

4. 应用对称规律带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，入射速度方向与出射速度方向与边界的夹角相等，利用这一结论可以轻松画出粒子的轨迹。

临界点是粒子轨迹发生质的变化的转折点，所以只要画出临界点的轨迹就可以使问题得解。

一、由两速度的垂线定圆心例1. 电视机的显像管中，电子（质量为m，带电量为e）束的偏转是用磁偏转技术实现的。

电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图1所示，磁场方向垂直于圆面，磁场区的中心为O，半径为r。

当不加磁场时，电子束将通过O点打到屏幕的中心M点。

为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感强度B应为多少？图1解析：如图2所示，电子在匀强磁场中做圆周运动，圆周上的两点a、b分别为进入和射出的点。

做a、b点速度的垂线，交点O1即为轨迹圆的圆心。

图2设电子进入磁场时的速度为v，对电子在电场中的运动过程有=22/eU mv对电子在磁场中的运动（设轨道半径为R）有=2/evB mv R由图可知，偏转角θ与r、R的关系为θ2=r Rtan(/)/联立以上三式解得θ122=(/)/tan(/)B r mU e二、由两条弦的垂直平分线定圆心例2. 如图3所示，有垂直坐标平面的范围足够大的匀强磁场，磁感应强度为B，方向向里。

高中物理缩放圆法巧解磁场中粒子运动的临界问题编稿老师刘汝发一校杨雪二校黄楠审核王红仙知识点考纲要求题型说明缩放圆法巧解磁场中粒子运动的临界问题1. 进一步熟悉粒子在磁场中做圆周运动的圆心、半径，及轨迹的确定方法；2. 理解缩放圆法确定临界的技巧；3. 理解移动圆法确定临界的技巧。

选择题、计算题本知识点属于高考重点难点，缩放圆和旋转圆是确定临界非常有效的方法，在考查同学们想象能力的同时，也考查了数学运算能力，因此高考命题者对这种方法情有独钟。

二、重难点提示：重点：1.粒子在磁场中做圆周运动的圆心、半径及轨迹的确定方法；2. 缩放圆法和移动圆法确定临界的技巧。

难点：缩放圆法和移动圆法确定临界的技巧。

一、带电粒子在有界磁场中的运动这类问题综合性较强，解答时既要用到物理中的洛伦兹力、圆周运动的知识，又要用到数学中的平面几何中圆及解析几何知识。

1. 一个基本思路：定圆心、找半径、画轨迹、求时间（1）圆心的确定：因为洛伦兹力F指向圆心，根据F⊥v画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点）的F的方向，沿两个洛伦兹力F画其延长线，两延长线的交点即为圆心；或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置。

（2）半径的确定和计算：qvB＝mRv2，R＝Bqmv或是利用平面几何关系，求出该圆的可能半径（或圆心角）。

（3）粒子在磁场中运动时间的确定：由公式qBmTπ2=，Ttπα2=或vRtθ=。

可求出粒子在磁场中的运动时间。

2. 两个重要结论（1）如下图，带电粒子以速度v指向圆形磁场的圆心入射，出磁场时速度方向的反向延长线肯定经过圆形磁场的圆心。

（2）粒子从圆形磁场边界上某一点射入磁场区域，若粒子轨道半径和磁场半径相同，则粒子飞出磁场时速度方向相同；反之若从圆形磁场边界平行射出，则粒子的轨道半径和圆形磁场半径相同二、解决带电粒子在有界磁场中运动的临界问题的两种方法1. 轨迹圆的缩放当入射粒子的入射方向不变而速度大小可变时，粒子做圆周运动的圆心一定在入射点所受洛伦兹力所表示的射线上，但位置（半径R ）不确定，用圆规作出一系列大小不同的轨迹图，从圆的动态变化中即可发现“临界点”。

磁场中的动态圆问题一、粒子特点：入射粒子速度的方向相同，速度的大小不同，或者是B 的大小变化，从而造成轨迹圆的半径不同。

如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动半径也越大.或者磁感应强B 越小，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线CO 上.解决方法：放缩圆法。

粒子的轨迹圆的的圆心轨迹为一条线段，利用圆规作图，不断改变圆心位置找到符合要求的轨迹圆。

例：（多选）如图2所示，正方形abcd 区域内有垂直于纸面向里的匀强磁场，O 点是cd 边的中点，一个带正电的粒子(重力忽略不计)若从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场.现设法使该带电粒子从O 点沿纸面以与Od 成30°角的方向(如图中虚线所示)，以各种不同的速率射入正方形内，那么下列说法中正确的是( )图2A.该带电粒子不可能刚好从正方形的某个顶点射出磁场B.若该带电粒子从ab 边射出磁场，它在磁场中经历的时间可能是23t 0C.若该带电粒子从bc 边射出磁场，它在磁场中经历的时间可能是t 0D.若该带电粒子从bc 边射出磁场，它在磁场中经历的时间可能是53t 0解析 带电粒子以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场，则知带电粒子的运动周期为T ＝2t0.作出粒子从O 点沿纸面以与Od 成30°角的方向射入恰好从各边射出的轨迹，如图所示发现粒子不可能经过正方形的某顶点，故A 正确；作出粒子恰好从ab 边射出的临界轨迹③④，（从ab 边射出意思是不从ad 边出，就是和ad 边相切，与ab 边相切）由几何关系知圆心角不大于150°，在磁场中经历的时间不大于512个周期，即56t 0；圆心角不小于60°，在磁场中经历的时间不小于16个周期，即13t 0，故B 正确；作出粒子恰好从bc 边射出的临界轨迹②③，由几何关系知圆心角不大于240°，在磁场中经历的时间不大于23个周期，即43t 0；圆心角不小于150°，在磁场中经历的时间不小于512个周期，即56t 0，故C 正确；若该带电粒子在磁场中经历的时间是56个周期，即53t 0.粒子轨迹的圆心角为θ＝53π，速度的偏向角也为53π，根据几何知识得知，粒子射出磁场时与磁场边界的夹角为30°，必定从cd 边射出磁场，故D 错误.答案 ABC例2、如图所示，在边长为2a 的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m 、电荷量为－q (q >0)的带电粒子(重力不计)从AB 边的中心O 以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB 边的夹角为60°，若要使粒子能从AC 边穿出磁场，则匀强磁场磁感应强度的大小B 需满足( )A.B >3mv3aqB.B <3mv 3aqC.B >3mv aqD.B <3mvaq答案 B解析 若粒子刚好达到C 点时，其运动轨迹与AC 相切，如图所示，则粒子运动的半径为r 0＝atan 30°＝3a .由qvB ＝mv 2r 得r ＝mvqB，粒子要能从AC 边射出，粒子运行的半径应满足r >r 0，解得B <3mv3aq，选项B 正确.3、(多选)(2018·湖北省十堰市调研)如图12所示，有一垂直于纸面向外的有界匀强磁场，磁场的磁感应强度为B ，其边界为一边长为L 的正三角形(边界上有磁场)，A 、B 、C 为三角形的三个顶点．今有一质量为m 、电荷量为＋q 的粒子(不计重力)，以速度v ＝3qBL4m从AB 边上的某点P 既垂直于AB 边又垂直于磁场的方向射入磁场，然后从BC 边上某点Q 射出．若从P 点射入的该粒子能从Q 点射出，则( )A ．PB <1＋34L B ．PB <2＋34L C ．QB ≤34L D ．QB ≤12L答案 BD解析 粒子在磁场中运动的轨迹如图所示：粒子在磁场中的运动轨迹半径为r ＝mv Bq ，因此可得r ＝34L ，当入射点为P 1，圆心为O 1，且此刻轨迹正好与BC 相切时，PB 取得最大值，若粒子从BC 边射出，根据几何关系有PB <P 1B ＝2＋34L ，A错误，B 正确；当运动轨迹为弧P 2Q 时，即O 2Q 与AB 垂直时，此刻QB 取得最大值，根据几何关系有QB ＝rsin 60°＝12L ，所以有QB ≤12L ，C 错误，D 正确．二、粒子特点：入射粒子速度的方向不相同，速度的大小相同。

带电粒子在磁场中运动一、不计重力的带电粒子在匀强磁场中的运动1．匀速直线运动：若带电粒子的速度方向与匀强磁场的方向平行，则粒子做匀速直线运动．2．匀速圆周运动：若带电粒子的速度方向与匀强磁场的方向垂直，则粒子做匀速圆周运动．质量为m、电荷量为q的带电粒子以初速度v垂直进入匀强磁场B中做匀速圆周运动，其角速度为ω，轨道半径为R，运动的周期为T，推导半径和周期公式：推导过程：运动时间t=3．对于带电粒子在匀强磁场中做匀速圆周运动的问题，应注意把握以下几点．(1)粒子圆轨迹的圆心的确定的常规方法①若已知粒子在圆周运动中的两个具体位置与通过某一位置时的速度方向，可在已知的速度方向的位置作速度的垂线，同时作两位置连线的中垂线，两垂线的交点为圆轨迹的圆心，如图4－2 所示．②若已知做圆周运动的粒子通过某两个具体位置的速度方向，可在两位置上分别作两速度的垂线，两垂线的交点为圆轨迹的圆心，如图4－3所示．③若已知做圆周运动的粒子通过某一具体位置的速度方向与圆轨迹的半径R，可在该位置上作速度的垂线，垂线上距该位置R处的点为圆轨迹的圆心(利用左手定则判断圆心在已知位置的哪一侧)，如图4－4所示．图4－2图4－3图4－4例1 、一个质量为m电荷量为q的带电粒子从x轴上的P〔a，0〕点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。

求3〕〕匀强磁场的磁感应强度B和射出点的坐标。

〔坐标为〔0，a例2、电子自静止开始经M、N板间〔两板间的电压为U〕的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图2所示，求：〔1〕正确画出电子由静止开始直至离开磁场时的轨迹图； 〔2〕匀强磁场的磁感应强度.〔已知电子的质量为m ，电量为e 〕emUd L L 2222(2)利用速度的垂线与角的平分线的交点找圆心当带电粒子通过圆形磁场区后又通过无场区，如果只知道射入和射出时的速度的方向和射入时的位置，而不知道射出点的位置，应当利用角的平分线和半径的交点确定圆心。

带电粒子在匀强磁场中的圆周运动问题1.两种方法定圆心(1)已知入射方向和出射方向时，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心。

如图甲所示，图中P 为入射点，M 为出射点。

(2)已知入射方向和出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心。

如图乙所示，P 为入射点，M 为出射点。

2.几何知识求半径方法一：由物理方程求：半径R ＝mvqB；方法二：由几何方程求：一般由数学知识(勾股定理、三角函数等)计算来确定．(1)直线边界(进出磁场具有对称性，如图所示)。

(2)平行边界(存在临界条件，如图所示)。

(3)圆形边界(沿径向射入必沿径向射出，如图所示)。

3. 运动时间的计算(1)直接根据公式t ＝s v 或t ＝αω求出运动时间t.(2)粒子在磁场中运动一周的时间为T ，当粒子运动的圆弧所对应的圆心角为α时，其运动时间可由下式表示：t ＝α2πT 或t ＝α360°T.【典例1】在如图所示的足够大匀强磁场中，两个带电粒子以相同方向垂直穿过虚线MN 所在的平面，一段时间后又再次同时穿过此平面，则可以确定的是( )．A ．两粒子一定带有相同的电荷量B ．两粒子一定带同种电荷C ．两粒子一定有相同的比荷D ．两粒子一定有相同的动能 【答案】 C【典例2】如图所示，一个质量为0.1 g 、电荷量为4510C -⨯的小滑块（可视为质点），放在倾角为α=30°的光滑绝缘斜面顶端，斜面置于B =0.5T 的匀强磁场中，磁场方向垂直纸面向里，小滑块由静止开始沿斜面滑下，小滑块运动一段距离l 后离开斜面，取210/g m s =。

则（ ）A. 小滑块带正电B. 小滑块带负电C. 1.2l m =D. 小滑块离开斜面的瞬时速率为2m/s 【答案】AC【解析】、由题意可知：小滑块受到的洛伦兹力垂直斜面向上。

“动态圆法”——定速不定向1．如图，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B =0．60T ，磁场内有一块平面感光板ab ，板面与磁场方向平行，在距ab 的距离16l cm =处，有一个点状的α放射源S ，它向各个方向发射α粒子，α粒子的速度都是63.010/v m s =⨯，已知α粒子的电荷与质量之比kg C mq/1057⨯=，现只考虑在图纸平面中运动的α粒子，求ab 上被α粒子打中的区域的长度?1 解析：α粒子带正电，故在磁场中沿逆时针方向做匀速圆周运动，用R 表示轨道半径，有qvB ＝m v 2R ，由此得R ＝mvqB，代入数值得R ＝10 cm ，可见，R<l<2R.因朝不同方向发射的α粒子的圆轨迹都过S ，由此可知，某一圆轨迹在图中N 左侧与ab 相切，则此切点P 1就是α粒子能打中的左侧最远点．NP 1＝R 2－－2＝8 cm再考虑N 的右侧．任何α粒子在运动中离S 的距离不可能超过2R ，以2R 为半径、S 为圆心作圆，交ab 于N 右侧的P 2点，此即右侧能打到的最远点．由图中几何关系得NP 2＝2－l 2＝12 cm ，所求长度为P 1P 2＝NP 1＋NP 2，代入数值得P 1P 2＝20 cm.2．如图所示，S 为一离子源，MN 为荧光屏，其长度为,MN S MN =到的距离 为,SP L P MN =为的中点，整个装置处在足够大的匀强磁场 中，磁感应强度大小为B ，方向垂直纸面向里.某时刻离子源S一次性沿平行纸面的各个方向均匀地喷发大量的正离子，此后 不再喷发。

喷发的离子速率均相等、质量均为m 、电荷量均为 q ，不考虑离子之间的相互作用力及一切阻力。

（1）若喷发离子在磁场中做圆周运动的半径为2L ,试求离子喷 发时的速率1v ；（2）若所有离子都打不到荧光屏，试求喷发离子速率2v 的取值 范围；（3）若喷发力子速率为qBLm，试求能打到荧光屏MN 的离子个数与喷发离子总数的比值k2．（20分）【解析】（1）离子在磁场中仅受洛伦兹力作用做匀速圆周运动，根据牛顿第二定律和向心力公式得 211q B m Rυυ= （2分）1m R qBυ=即 （1分） 又2R L = 解得12qBLmυ=（2分） （2）只要离子沿平行于MN 方向射出时打不到屏上，则所有离子都打不到平光屏，故离子做匀速圆周运动的半径2LR <（2分） 由222q B m Rυυ=得2qBRmυ=（1分） 故2υ的取值范围为22qBLmυ< （2分） （3）若3qBLmυ=，则离子做匀速圆周运动的半径R L = （1分） 如图所示，离子能打到荧光屏的范围为'N M ，有几何关系可得PN =（2分）'PM L = （2分）打到N 点的离子离开S 时的初速度方向和打到'M 点的离子离开S时的初速度方向之间的夹角56θπ=（2分）故能打到荧光屏MN 的离子数目与发射的离子总数之比为2k θπ=（2分） 即556212k ππ== （1分）3．如图所示，在直角坐标系的原点O 处有一放射源，向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子。

带电粒子在圆形磁场区域的运动规律处理带电粒子在匀强磁场中的圆周运动问题，关键就是综合运用平面几何知识与物理知识。

最重要的是，画出准确、清晰的运动轨迹。

对于带电粒子在圆形磁场区域中做匀速圆周运动，有下面两个规律，可以帮助大家准确、清晰画出带电粒子的圆周运动的轨迹。

规律一：带电粒子沿着半径方向射入圆形边界内的匀强磁场，经过一段匀速圆周运动偏转后，离开磁场时射出圆形区域的速度的反向延长通过边界圆的圆心。

规律二：入射速度方向（不一定指向区域圆圆心）与轨迹圆弧对应的弦的夹角为θ（弦切角），则出射速度方向与入射速度方向的偏转角为2θ，轨迹圆弧对应的圆心角也为θ2，并且初末速度方向的交点、轨迹圆的圆心、区域圆的圆心都在弧弦的垂直平分线上。

以上两个规律，利用几何知识很容易证明，在解题时，可以直接应用，请看下面的两个例子：例1如图1所示，在平面坐标系xoy 内，第Ⅱ、Ⅲ象限内存在沿y 轴正方向的匀强电场，第I 、Ⅳ象限内存在半径为L的圆形匀强磁场，磁场圆心在M （L ，0）点，磁场方向垂直于坐标平面向外．一带正电粒子从第Ⅲ象限中的Q （一2L ，一L ）点以速度0v 沿x 轴正方向射出，恰好从坐标原点O 进入磁场，从P （2L ，O ）点射出磁场．不计粒子重力，求： （1）电场强度与磁感应强度大小之比 （2）粒子在磁场与电场中运动时间之比 解析：（1）设粒子的质量和所带正电荷分别为m 和q ，粒子在电场中运动，由平抛运动规律得：102t v L =2121at L =，又牛顿运动定律得：ma qE = 粒子到达O 点时沿y +方向分速度为0v at v y ==，1tan 0==v v y α 故045=α，粒子在磁场中的速度为02v v =，应用规律二，圆心角为：0902=α，画出的轨迹如图2所示，由rm v Bqv 2=，由几何关系得L r 2=得：2v B E = （2）在磁场中运动的周期vrT π2=粒子在磁场中运动时间为02241v L T t π==图2图1得412π=t t 例2如图3所示，真空中有一以（r ，O ）为圆心，半径为r 的圆柱形匀强磁场区域，磁场的磁感应强度大小为B ，方向垂直于纸面向里，在y ≤一r 的范围内，有方向水平向右的匀强电场，电场强度的大小为E 。

高考物理带电粒子在磁场中的运动(一)解题方法和技巧及练习题及解析一、带电粒子在磁场中的运动专项训练1．如图，圆心为O、半径为r的圆形区域外存在匀强磁场，磁场方向垂直于纸面向外，磁感应强度大小为B。

P是圆外一点，OP=3r。

一质量为m、电荷量为q(q>0)的粒子从P点在纸面内垂直于OP射出。

己知粒子运动轨迹经过圆心O，不计重力。

求(1)粒子在磁场中做圆周运动的半径；(2)粒子第一次在圆形区域内运动所用的时间。

【答案】(1)(2)【解析】【分析】本题考查在匀强磁场中的匀速圆周运动及其相关的知识点，意在考查考生灵活运用相关知识解决问题的的能力。

【详解】（1）找圆心，画轨迹，求半径。

设粒子在磁场中运动半径为R，由几何关系得：①易得：②（2）设进入磁场时速度的大小为v，由洛伦兹力公式和牛顿第二定律有③进入圆形区域，带电粒子做匀速直线运动，则④联立②③④解得2．如图所示，同轴圆形区域内、外半径分别为R1＝1 m、R2＝3m，半径为R1的圆内分布着B1＝2.0 T的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B2＝0.5 T的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d＝3cm，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P点由静止释放，经加速后通过右板小孔Q，垂直进入环形磁场区域．已知点P、Q、O在同一水平线上，粒子比荷4×107C/kg，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？(2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O，则加速电压为多大？(3) 从P点出发开始计时，在满足第(2)问的条件下，粒子到达O点的时刻．【答案】(1) r1<1m. (2) U＝3×107V. (3) t=(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)【解析】【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径；（2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O、O3、Q共线且水平，粒子在两磁场中的半径分别为r2、r3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB＝m2 v r得r＝mvqB易知r3＝4r2且满足(r2＋r3)2＝(R2－r2)2＋r32解得r2＝34m，r3＝3m又由动能定理有qU＝12mv2代入数据解得U＝3×107V.(3)带电粒子从P到Q的运动时间为t1，则t1满足12v t1＝d得t1＝10－9s令∠QO2O3＝θ，所以cosθ＝0.8，θ＝37°(反三角函数表达亦可)圆周运动的周期T＝2mqBπ故粒子从Q孔进入磁场到第一次到O点所用的时间为8221372180532610360360m mt sqB qBππ-⨯⨯⨯－＝＋＝考虑到周期性运动，t总＝t1＋t2＋k(2t1＋2t2)＝(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)．3．在水平桌面上有一个边长为L的正方形框架，内嵌一个表面光滑的绝缘圆盘，圆盘所在区域存在垂直圆盘向上的匀强磁场．一带电小球从圆盘上的P点（P为正方形框架对角线AC与圆盘的交点）以初速度v0水平射入磁场区，小球刚好以平行于BC边的速度从圆盘上的Q点离开该磁场区（图中Q点未画出），如图甲所示．现撤去磁场，小球仍从P点以相同的初速度v0水平入射，为使其仍从Q点离开，可将整个装置以CD边为轴向上抬起一定高度，如图乙所示，忽略小球运动过程中的空气阻力，已知重力加速度为g．求：（1）小球两次在圆盘上运动的时间之比；（2）框架以CD为轴抬起后，AB边距桌面的高度．【答案】（1）小球两次在圆盘上运动的时间之比为：π：2；（2）框架以CD为轴抬起后，AB边距桌面的高度为222vg．【解析】【分析】【详解】（1）小球在磁场中做匀速圆周运动，由几何知识得：r2+r2=L2，解得：r=22L，小球在磁场中做圆周运的周期：T=2rvπ，小球在磁场中的运动时间：t1=14T=24Lvπ，小球在斜面上做类平抛运动，水平方向：x =r =v 0t 2， 运动时间：t 2=22L v ， 则：t1：t 2=π：2；（2）小球在斜面上做类平抛运动，沿斜面方向做初速度为零的匀加速直线运动，位移：r =2212at ，解得，加速度：a =222v L，对小球，由牛顿第二定律得：a =mgsin mθ=g sinθ， AB 边距离桌面的高度：h =L sinθ=222v g；4．如图，平面直角坐标系中，在，y ＞0及y ＜-32L 区域存在场强大小相同，方向相反均平行于y 轴的匀强电场，在-32L ＜y ＜0区域存在方向垂直于xOy 平面纸面向外的匀强磁场，一质量为m ，电荷量为q 的带正电粒子，经过y 轴上的点P 1（0，L ）时的速率为v 0，方向沿x 轴正方向，然后经过x 轴上的点P 2（32L ，0）进入磁场．在磁场中的运转半径R =52L （不计粒子重力），求：（1）粒子到达P 2点时的速度大小和方向； （2）EB； （3）粒子第一次从磁场下边界穿出位置的横坐标； （4）粒子从P 1点出发后做周期性运动的周期． 【答案】（1）53v 0，与x 成53°角；（2）043v ；（3）2L ；（4）()04053760L v π+．【解析】 【详解】（1）如图，粒子从P 1到P 2做类平抛运动，设到达P 2时的y 方向的速度为v y ，由运动学规律知32L=v0t1，L=2yvt1可得t1=32Lv，v y=43v0故粒子在P2的速度为v220yv v+=53v0设v与x成β角，则tanβ=yvv=43，即β=53°；（2）粒子从P1到P2，根据动能定理知qEL=12mv2-12mv02可得E=289mvqL粒子在磁场中做匀速圆周运动，根据qvB=m2vR解得：B=mvqR=5352m vq L⨯⨯=023mvqL解得：043vEB=；（3）粒子在磁场中做圆周运动的圆心为O′，在图中，过P2做v的垂线交y=-32L直线与Q′点，可得：P2O′=3253Lcos o=52L=r故粒子在磁场中做圆周运动的圆心为O′，因粒子在磁场中的轨迹所对圆心角α=37°，故粒子将垂直于y=-32L直线从M点穿出磁场，由几何关系知M的坐标x=32L+（r-r cos37°）=2L；（4）粒子运动一个周期的轨迹如上图，粒子从P1到P2做类平抛运动：t1=32Lv在磁场中由P2到M动时间：t2=372 360rvπ︒⨯o=37120Lvπ从M运动到N，a=qEm=289vL则t3=va=158Lv则一个周期的时间T=2（t1+t2+t3）=()4053760Lvπ+．5．如图所示，坐标原点O左侧2m处有一粒子源，粒子源中，有带正电的粒子(比荷为qm=1.0×1010C/kg)由静止进人电压U= 800V的加速电场，经加速后沿x轴正方向运动，O点右侧有以O1点为圆心、r=0.20m为半径的圆形区域，内部存在方向垂直纸面向里，磁感应强度大小为B=1.0×10－3T的匀强磁场(图中未画出)圆的左端跟y轴相切于直角坐标系原点O，右端与一个足够大的荧光屏MN相切于x轴上的A点，粒子重力不计。

以圆为核心,巧解带电粒子在匀强磁场中的圆周运动问题安吉县昌硕高级中学陆社红带电粒子在匀强磁场中的圆周运动是磁场这一章中的重要内容,求解这类题往往要用到洛伦磁力、圆周运动以及圆的几何知识等等,是学生解题中的一个难点,主要难在画不出轨迹,找不出与半径、圆心等相应的几何关系.笔者认为,如果我们在解这类题时能紧紧地抓住“圆”这个核心,也许问题能迎刃而解.让我们先来复习两点基本知识.1、有关圆的平面几何知识.如右图①若在圆周上的任意一点作切线,则该切线一定与该圆的半径垂直.②若在圆周上作一条弦,则弦切角θ是其所对圆心角的一半.③过圆心作弦的垂线即中垂线,则弦和弧长被其平分或者说中垂线两边对称.2、将带电粒子垂直射入匀强磁场中,若其只受洛伦磁力作用,因洛伦磁力f洛始终与速度v垂直,故f洛只改变v的方向而不改变v的大小,由向心力来源知qvB = mv2/ r ∴r = mv / qB 而运行周期T = 2πr / v =2πm / qB .这两个等式就是我们经常要用到的半径公式和周期公式.带电粒子在匀强磁场中的运动问题一般来说求的是两个量,一个是时间——我们可利用周期T,看带电粒子在匀强磁场中的运动轨迹是一个圆周长的几分之几,用圆心角来算；另一个是与长度有关的量如射入、射出的位置,范围等.要解决这两个问题,都有赖于学生能完整正确地画出圆的轨迹,找出相应的几何关系.如何解决画轨迹的问题呢笔者建议大家在解题时可不管三七二十一先在草稿纸上画一个完整的圆,然后分析原题中入射粒子的洛伦磁力,确定粒子的运动轨迹朝哪边弯顺时针还是逆时针,再将其与我们画好的圆相对照,根据题目的意思看题中的轨迹是落在这个完整圆中的哪一部分.即我们先确定轨迹“圆”,再往回推导的逆向思维方法.请看下例：例1：如下左图所示,真空中狭长形区域内分布有磁感应强度为B的匀强磁场,方向垂直纸面向内,区域的宽度为d,CD、EF为区域的边界.现有一束电子电量为e ,质量为m以速率v 从CD侧垂直于磁场与CD成θ角射入,为使电子能从另一侧EF射出,则电子的速率v应满足dEFBEF的条件是 .分析与解：我们先在草稿纸上画一个圆如上右图所示.电子从P点入射后受f洛作用将作顺时针方向的匀速圆周运动,其轨迹肯定是一个圆可能不完整,根据题意,可在我们已画好的圆上确定入射点P,画出磁场的左边界CD；假定磁场的右边界可移动,我们再画一条与CD 平行的直线EF磁场的右边界,并逐渐向圆靠近,则当EF与圆相切时,就是电子能从EF射出的临界条件设此时圆的半径为r0.依题意,磁场宽度一定,故只有当圆的半径r ＞ r0时才能满足要求.根据圆的几何知识,可得：r0 + r0cosθ= d ∴ r0 = d /1 + cosθ又 r = mv / eB ∴ mv / eB ＞ d /1 + cosθ即 v ＞ edB / m1 + cosθ相似题：如右图所示,匀强磁场区域的宽度d = 8 cm,磁感应强度B = ,方向垂直纸面向里.在磁场边界CD的中央放一个放射源S,它向各个不同方向均匀地放出速率相同的α粒子.已知α粒子质量m = ×10-27kg,电荷量q = ×10-19C,初速度v = ×106 m / s .求从磁场区另一边界EF射出时沿EF上下方向的最大长度范围.例2：如右图所示,在坐标轴的第一象限同时存在着匀强电场和匀强磁场.水平匀强磁场与坐标平面垂直,水平匀强电场与坐标平面平行.一质量 m = 1 g ,电量q = × 10-3C的带电粒子,以速度v = 10 m / s与X轴成45°角从坐标原点O斜向上射入此复合场中,已知粒子在复合场中作匀速直线运动.当粒子到达图中的A点时,突然将电场方向变为竖直向上,粒子从Q点图中未画出飞离第一象限.已知OA两点间的距离为m.试求：1）电场强度E和磁感应强度B的大小；2）Q点的坐标及带电粒子在第一象限内的运动时间.分析与解：该题虽然是带电粒子在复合场中的运动情况,但在第2问中,仍是圆周运动的问题.①对带电粒子进行受力分析如右图,因粒子作匀速直线运动,则∑F = 0, ∴ qE = mg ；mg∴ E = mg / q = 1×10-3×10 / 2×10-3 N / C= 5 N / C×1×10-3×10 / 2×10-3×/ 2 T②若带电粒子运动到A点时突然将电场方向变为竖直向上,则由1知mg 与 qE平衡,只剩下洛伦磁力,故粒子将从A点开始作逆时针方向的匀速圆周运动,其轨迹肯定是一个圆一部分,其半径r = mv / qB =1×10-3×10 / 2×10-3×2m =m.我们可在草稿纸上先画一个圆,依题意可确定A点在圆上的位置如右图所示.将速度矢量延长,则O′A ⊥v ,又∵m =O′A = r ,∴ OAO′恰好构成一个等腰直角三角形,故原题中的Y 轴过圆心,则Q点可确定了.从图中很容易得Q点在Y轴上的坐标dCDEFqEY为r + OO′+ 10 m ；粒子的运行时间是OA间的匀速运动时间 t1 与 A 至Q点的圆周运动的时间t2之和. t1s ；∠QO′A = 180°— 45 °= 135°∴321351353603608t T s-===12)t t t s=+=例3：电量为q、质量为m的带正电粒子在XOY平面内沿着Y = a的直线以速度v经Y轴上的P点射入XOY平面的第一象限.要求在第一象限内设置磁感应强度为B的一个圆形区域,使带电粒子发生偏转,最后经X轴上的M点X M= 2a射出,且偏转角θ=60°,如右图所示.试求能达到此目的的最小圆形磁场区域的半径粒子的重力不计.分析与解：依题意,磁场的方向垂直纸面向外.由于带电粒子的速度和磁场都是确定的,所以带电粒子作圆周运动的半径r = mv / qB也是确定的.将X轴和Y 轴上的两个速度矢量或反向延长,与X、Y轴组成一个梯形,再画一个半径确定的圆轨迹,并将此圆移至坐标中与两速度矢量相切如下右图所示,过两切点作轨迹圆的弦,则最小圆形磁场的区域的圆直径就是此弦的长度.弦的长度AB可根据几何关系求得,如上左图所示,过两速度的矢量与圆轨迹的切点A、B各作两条垂线AO、BO相交于O点,则∠AOB = θ = 60°,过O作弦AB的垂线OD,则∠DOB = θ / 2 =30°, ∴弦AB = 2r sin30°= r ,故能达到此目的的最小圆形磁场区域的半径R= r / 2 = mv / 2qB.例1的相似题略解：粒子在磁场里作圆周运动的半径r = mv / qB = ×10-27××106 / ×10-19×0.332m = 0.2 m = 20cm ,从S以相同的速度v开始射入匀强磁场的带电粒子均作半径相同的圆周运动,能从磁场的右边界EF射出的粒子的范围就是两个分别与磁场的左右边界相切的圆在EF边界相交切的P、Q之间的距离如右上图B所示.由几何关系可知 PM = QM .PM的求法如右上图A所示,PM2 +r - d2 = r2 ,∴ PM = 16 cm ,即带PMOSA图电粒子能从EF边界射出的范围是 32 cm .从以上是例题分析可见,要解决带电粒子在匀强磁场中的圆周运动问题,我们可以先画出粒子运动的轨迹——圆,以圆为核心,结合数学中圆的平面几何知识,找出相应的关系,再用我们的物理知识解之.。
