一套完整的建筑施工图所包含的内容

工程施工图包括哪些一、工程概况1. 工程名称：明确工程名称，如xx项目xx部位施工图。

2. 工程地点：标明工程具体的地理位置。

3. 工程范围：描述工程的总体范围和边界。

4. 工程概述：简要介绍工程的建设背景、主要内容和目标。

二、施工图设计依据1. 审图依据：列出施工图的设计依据，如设计方案、规范和标准等。

2. 相关资料：说明工程施工图设计所使用的各种资料和数据，包括勘察资料、设计文件、相关规范等。

三、建筑工程施工图1. 建筑平面图：包括建筑的平面总图和各层平面图。

2. 建筑立面图：展示建筑的立面结构和外观。

3. 建筑剖面图：呈现建筑结构的纵向剖面。

四、结构工程施工图1. 结构平面图：包括结构的平面总图和各层平面图。

2. 结构立面图：展示结构的立面结构。

3. 结构剖面图：呈现结构的纵向剖面。

五、给排水工程施工图1. 给水工程：包括给水管道布置图、设备布置图、管道剖面图等。

2. 排水工程：包括排水管道布置图、设备布置图、管道剖面图等。

六、暖通空调工程施工图1. 暖通工程：包括暖通管道布置图、设备布置图、管道剖面图等。

2. 空调工程：包括空调管道布置图、设备布置图、管道剖面图等。

七、电气工程施工图1. 电气布置图：包括总平面布置图、各层平面布置图、开关箱布置等。

2. 照明设计图：包括各个区域的照明布置和配电线路图。

3. 强电系统：包括强电线路布置图、设备布置图等。

八、施工图注解说明1. 隐蔽工程：标明隐蔽工程的位置和方式。

2. 规范要求：注明施工图设计符合的相关规范和要求。

3. 重点说明：针对设计和施工中需要特别注意的地方进行重点说明和标注。

九、工程施工图其他内容1. 工程标高尺寸：标明建筑、结构、给排水、暖通、电气等各部分的标高尺寸。

2. 施工工艺图：包括建筑施工工艺图、结构施工工艺图、吊装方案等。

3. 质量要求：列出各部分工程的质量要求和验收标准。

4. 安全措施：说明施工中需要采取的安全措施和注意事项。

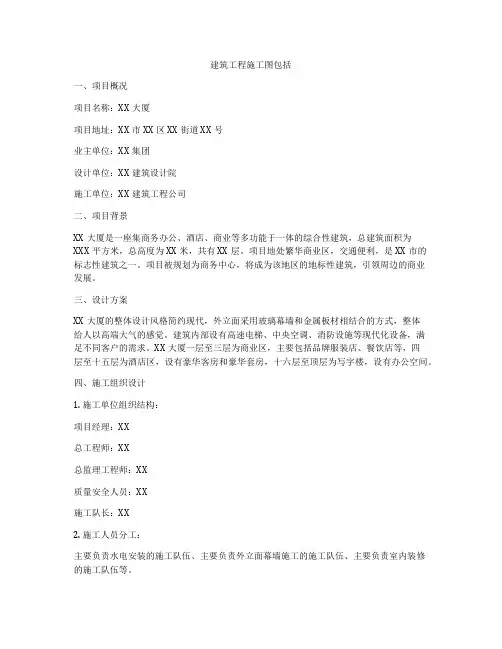

建筑工程施工图包括一、项目概况项目名称：XX大厦项目地址：XX市XX区XX街道XX号业主单位：XX集团设计单位：XX建筑设计院施工单位：XX建筑工程公司二、项目背景XX大厦是一座集商务办公、酒店、商业等多功能于一体的综合性建筑，总建筑面积为XXX平方米，总高度为XX米，共有XX层。

项目地处繁华商业区，交通便利，是XX市的标志性建筑之一。

项目被规划为商务中心，将成为该地区的地标性建筑，引领周边的商业发展。

三、设计方案XX大厦的整体设计风格简约现代，外立面采用玻璃幕墙和金属板材相结合的方式，整体给人以高端大气的感觉。

建筑内部设有高速电梯、中央空调、消防设施等现代化设备，满足不同客户的需求。

XX大厦一层至三层为商业区，主要包括品牌服装店、餐饮店等，四层至十五层为酒店区，设有豪华客房和豪华套房，十六层至顶层为写字楼，设有办公空间。

四、施工组织设计1. 施工单位组织结构：项目经理：XX总工程师：XX总监理工程师：XX质量安全人员：XX施工队长：XX2. 施工人员分工：主要负责水电安装的施工队伍、主要负责外立面幕墙施工的施工队伍、主要负责室内装修的施工队伍等。

3. 施工进度计划：项目总工期为XX个月，按照设计方案和施工图纸要求，制定详细的施工进度计划，确保按时完成各施工阶段。

五、施工图纸内容1. 地基工程施工图：包括地基基础设计图、基础平整度检查标准、超前深度标示等；2. 主体结构施工图：包括主楼钢筋混凝土结构设计图、各层楼板、梁柱和墙体的钢筋布置、结构节点详情等；3. 外立面幕墙施工图：包括幕墙设计图、幕墙铝型材及玻璃板详图、幕墙结构节点图等；4. 室内装修施工图：包括室内隔墙、吊顶、地面、涂料等施工图纸，以及室内装修材料的规格和要求；5. 给排水施工图：包括室内给排水设计图、管道材料规格、施工标准等；6. 电气施工图：包括室内照明、插座、开关等电气设计图，电线规格标准、配电箱位置等要求。

六、安全保障措施1. 确保施工人员持证上岗，严格执行安全生产规定，加强施工现场管理，确保安全生产；2. 安排专业人员进行定期安全检查，发现隐患及时处理，保障施工过程的安全；3. 建立安全检查机制，定期组织施工方安全培训，提高施工人员的安全生产意识。

建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。

简称结施。

3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。

简称设施。

二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。

（2）先施工的在前，后施工的在后。

（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

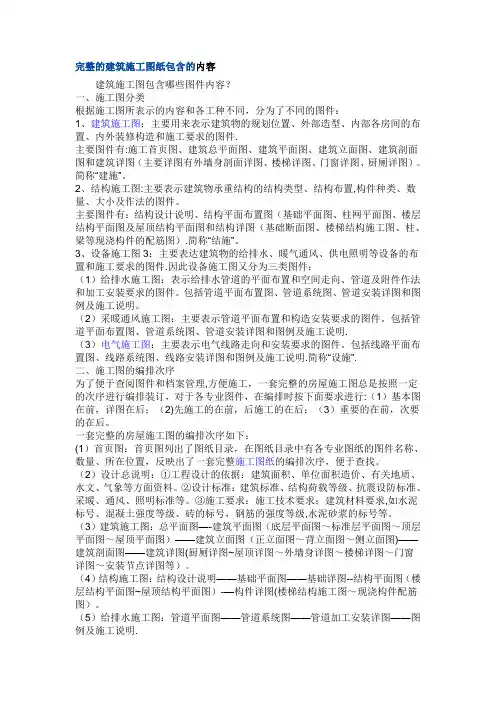

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。

结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。

2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。

包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。

3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。

例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。

4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。

包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。

5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。

包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。

6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。

综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。

通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

一、施工图的内容和用途一套完整的施工图，根据其专业内容或作用不同，一般包括：(一)图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

(二)设计总说明主要说明工程的概况和总的要求。

内容一般应包括：设计依据(如设计规模、建筑面积以及有关的地质、气象资料等)；设计标准(如建筑标准、结构荷载等级、抗震要求等)；施工要求(如施工技术、材料要求以及采用新技术、新材料或有特殊要求的做法说明)等。

以上各项内容，对于简单的工程，也可分别在各专业图纸上写成文字说明：(三)建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。

表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。

(四)结构施工图包括结构平面布置图和各构件的结构详图。

表示承重结构的布置情况，构件类型，尺寸大小及构造做法等。

(五)设备施工图包括给水排水、采暖通风、电气等设备的平面布置图、系统图和详图。

表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。

二、施工图中常用的符号为了保证制图质量、提高效率、表达统一和便于识读，我国制订了国家标准(房屋建筑制图统一标准)(简称《标准》)，其中几项主要的规定和常用的表示方法如下：(一)定位轴线在施工图中通常将房屋的基础、墙、柱和梁等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸，这些轴线称为定位轴线。

定位轴线采用细点划线表。

轴线编号的圆圈用细实线，在圆圈内写上编号。

在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。

垂直方向的编号，用大写英文字母自下而上顺次编写，英文字母中I、O及z三个字母不得作轴线编号，以免与数字1、0及2混淆。

对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。

分母表示前一轴线的编号，分子表示附加轴线的编号。

(二)标高在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。

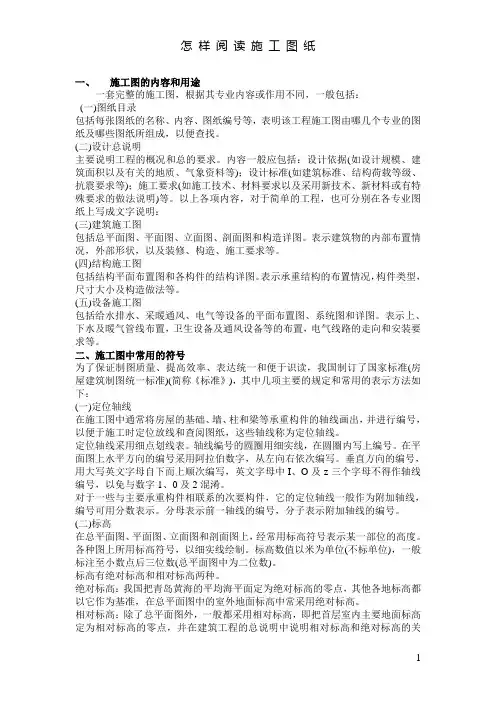

一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。

具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。

它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

建筑施工图设计基本知识一、建筑施工图的内容及编排次序按照专业及作用的不同，一套完整的施工图应由建筑施工图、结构施工图、给排水及消防施工图、采暖通风施工图、电气施工图组成，它们分别简称为建施、结施、水施、暖施、电施。

建筑施工图是表达建筑物总体布局、外部形状、房间布置、内外装修、建筑构造做法等情况的图样，通常应包括如下内容：1)图纸目录和设计总说明图纸目录包括图纸编号、图纸内容、图纸规格、备注等内容。

设计总说明内容一般包括：施工图的设计依据(设计条件、设计规范等)；工程概况(工程名称、建筑面积、建筑分类及耐火等级、层数、结构类型、抗震烈度、相对标高与总图绝对标高的对应关系等)；节能与保温设计；工程做法、有特殊要求的做法说明；建筑经济技术指标；装修材料做法表；门窗表等。

设计说明也可分别在各专业图纸上注写。

2)建筑总平面图建筑总平面图主要反映建筑物的规划位置、用地环境。

3)建筑平面图建筑平面图主要反映建筑物每层的平面形状及布局。

4)建筑立面图建筑立面图主要反映建筑物的立面外轮廓及主要结构和建筑构造部件的位置。

5)建筑剖面图建筑剖面图主要反映建筑物内部的竖向布置。

6)建筑详图建筑详图主要反映建筑局部的工程做法。

工程图纸应按图纸内容的主次关系、逻辑关系有序排列：一般是总平面图、平面图、立面图、剖面图等基本图纸在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；先施工的在前，后施工的在后。

二、建筑施工图设计的工作流程进入建筑施工图设计阶段，建筑师需从调整平面关系、推敲形式构成等方面来深化完善建筑方案，同时协调各专业之间的设计矛盾，从而为施工准备齐全的设计文件。

建筑施工图的绘制，一般是按平面、立面、剖面、详图的顺序来进行的，也可以画完平面图后再画剖面图，然后根据投影关系再画出正立面图等，再标注尺寸和书写文字说明。

绘图的基本要领：先整体后局部；先骨架后细部；先画图后注字。

建筑施工图设计在程序上有两个特点：一是建筑专业的平、立、剖三大图样的设计是互动进行的，尽管按顺序先是平面图的设计，但要想完成全部的设计内容还必须要在各部分内容包括节点详图确定之后，将相关内容及尺寸完善到平、立、剖的设计图纸中，节点详图的设计与确定是在平、立、剖的设计基础上进行的，它们是相辅相成的；二是建筑、结构、给排水、电气各专业的施工图设计也是交叉同步进行的，各专业互相提出问题、解决问题，最终达到统一与共识。

1：[论述题]一、一套完整的房屋施工图应包含哪些工程图纸。

（按图纸的编排次序回答）参考答案：答：（1）首页图；（2）设计总说明；（3）建筑施工图：总平面图――建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）――建筑立面图（正立面图~背立面图~侧立面图）――建筑剖面图――建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。

（4）结构施工图：结构设计说明――基础平面图――基础详图――结构平面图（楼层结构平面图~屋顶结构平面图）――构件详图（楼梯结构施工图~现浇构件配筋图）。

（5）给排水施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。

（6）采暖通风施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。

（7）电气施工图：线路平面图――线路系统图――线路安装详图――图例及施工说明。

2：[论述题]二、简述基础平面图的形成过程。

参考答案：答：用一个假想的水平剖切平面，沿建筑物底层室内设计地面（±0.000）把整幢建筑物剖开，移去剖切平面以上的建筑物和基槽回填土后，用直接正投影法所作的水平投影。

就是反映基槽未回填土时基础的平面布置的图样。

1：[判断题]10、A2幅面图纸的幅面尺寸为：594×841参考答案：错误2：[判断题]9、工程图中标注圆的直径，必须在圆的直径尺寸前注写直径代号R参考答案：错误3：[判断题]8、基础和地基都是建筑物的构造组成部分参考答案：错误4：[判断题]7、在钢筋混凝土板中，布设的钢筋主要是受力筋和分布筋参考答案：正确5：[判断题]6、在给排水管道平面中，给水管道用粗实线绘制，排水管道用细实线绘制参考答案：错误6：[判断题]5、楼层结构平面图形成中，其假想的水平剖切平面位于门窗洞口之间参考答案：错误7：[判断题]4、建筑总平面图中的标高属于相对标高参考答案：错误8：[判断题]3、正投影就是平行投射线与投影面垂直参考答案：正确9：[判断题]2、工程图中标注的汉字字高不得小于5mm，数字字高不得小于3mm参考答案：错误10：[判断题]1、索引符号中分子数字代表详图编号、分母数字代表详图所在图纸编号参考答案：正确1：[论述题]二、建筑平面图的形成及图示内容参考答案：答：形成：用一个假想的水平剖切平面，沿门窗洞口之间进行剖切，移去剖切平面以上的部分，将剩余部分向下做水平正投影所得到的视图。

施工图纸的组成施工图是建筑工程实施过程中的通用“语言”，也是工程预算的基础，要读懂施工图，应当熟悉常用的规定、符号、表示方法和图例等。

一套完整的施工图一般分为以下几部分。

（1）图纸目录。

图纸目录是施工图的明细和索引。

（2）设计总说明。

根据《建筑工程设计文件编制深度规定》的规定，建筑施工图设计说明应包括以下内容。

①本子项工程施工图设计的依据性文件、批文和相关规范。

②项目概况。

内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注），旅馆的客房间数和床位数，医院的门诊人次和住院部的床位数，车库的停车泊位数等。

③设计标高。

本子项的相对标高与总图绝对标高的关系。

④用料说明和室内外装修。

⑤对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。

⑥门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等），用料，颜色，玻璃，五金件等的设计要求。

⑦幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。

⑧电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。

⑨墙体及楼板预留孔洞需封堵时的封堵方式说明。

（3）建筑施工图（简称建施）。

建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等，包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。

（4）结构施工图（简称结施）。

结构施工图主要表达承重结构的构件类型、布置情况及构造做法等，包括基础平面图、基础详图、结构布置图及各构件的结构详图。

山东建筑大学工程制图重点1、一套完整的房屋施工图包括：建筑施工图，结构施工图，设备施工图。

2、不论建筑物的功能如何，一般建筑物都是由：基础，墙或柱，楼地面，楼梯，屋顶，门窗。

等主要部分组成。

3、标高应以米为单位，绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地坪为零点。

建筑标高是构件包括粉刷层在内的、装修完成后的标高；结构标高是构件的不包括粉刷层在内的标高。

4、在工程图纸中所标注的尺寸应为物体的实际尺寸。

5、总平面图表明新建房屋的位置和朝向与原有建筑物的关系，周围道路绿化情况，地形地貌等情况。

在总平面图中常用指北针和风向频率玫瑰图表示房屋的朝向。

总平面图中的尺寸标注以米为单位。

6、风向频率玫瑰图中，细实线表示全年风向频率，细虚线表示夏季风向频率。

7、在1：100、1：200的小比例平面图中，剖到的砖墙一般不画图例线表示；剖到的钢筋混凝土构件的断面涂黑表示。

8、建筑平面图中，横向定位轴线的编号应用阿拉伯数字从左至右依次编写；竖向定位轴线的编号应用大写拉丁字母从下至上顺序编写。

9、建筑平面图中的平面尺寸均采用毫米为单位；而表明楼地面，楼梯平台面和室外地面等标高，则采用米为单位。

10、一般房屋有四个立面，通常把反映房屋主要出入口的立面称为正立面图，其背后的立面图称为背立面图，两侧的立面图分别称为，左侧立面图，右侧立面图。

11、在立面图中，通常把房屋立面的最外轮廓线画成粗实线；室外地坪线画成加粗粗实线；门窗洞口、勒脚、檐口、雨棚、阳台等在立面上的轮廓线用中粗线表示。

12、在立面图中，部分窗中画有斜的细线表示窗子的开启方向。

细实线表示外开，细虚线表示内开。

13、建筑剖面图的剖切位置应选在建筑物的内部结构和构造比较复杂或有代表性的部位。

表明剖面图剖切位置的剖切符号应在底层平面图图中表示。

14、建筑剖面图一般应标注出剖到部分的高度尺寸和标高。

外墙的竖向尺寸一般标注三道尺寸，最外侧的总高尺寸是指室外地面以上的高度尺寸。
