棉纤维质量检验一
- 格式:ppt
- 大小:84.50 KB
- 文档页数:35
国家纤维质量监督检验中心收费一览表(毛绒纤维)
单位:元
国家纤维质量监督检验中心收费一览表(化学纤维)
单位:元
国家纤维质量监督检验中心收费一览表(棉纤维)
单位:元
国家纤维质量监督检验中心收费一览表(羽绒服装)
单位:元
国家纤维质量监督检验中心收费一览表(纺织品)
单位:元
国家纤维质量监督检验中心收费一览表(纺织品)
单位:元
国家纤维质量监督检验中心收费一览表(纺织品)
单位:元
国家纤维质量监督检验中心收费一览表(纺织品)
单位:元
国家纤维质量监督检验中心收费一览表(服装外观)
单位:元
国家纤维质量监督检验中心收费一览表(其它)
单位:元
11。
棉纤维成熟度棉纤维成熟度是指纤维细胞壁加厚的程度,细胞壁愈厚,其成熟度愈高,纤维转曲多,强度高,弹性强,色泽好,相对的成纱质量也高;成熟度低的纤维,各项经济性状均差,但过熟纤维也不理想,纤维太粗,转曲也少,成纱强度反而不高。
棉纤维成熟度是指纤维胞壁的加厚程度。
棉纤维中纤维素越充满,胞壁越厚,成熟度越好。
棉纤维的成熟度与生长条件、棉花品种有关,特别受生长条件影响较大,正常吐絮后采摘的一批棉花中包含成熟的和不成熟的纤维,通常所指的棉纤维成熟度,是指一批棉花的平均成熟度。
指标描述棉纤维成熟度的指标很多,主要有正常纤维、死纤维、薄壁纤维、成熟纤维、不成熟纤维、成熟系数、成熟度比、成熟纤维百分率等。
正常纤维:经18%氢氧化钠溶液膨胀后,中腔呈不连续或几乎没有任何中腔痕迹的棒状纤维,没有轮廓分明的转曲。
死纤维:从无转曲、很少转曲或几乎没有纤维胞壁的扁平带状到胞壁稍有发育、转曲较多等各种形态。
纤维胞壁的厚度等于或小于纤维最大宽度的1/5。
薄壁纤维:经18%氢氧化钠溶液膨胀后,不能划为正常纤维或死纤维的纤维。
成熟纤维:发育良好而胞壁厚的纤维。
经18%氢氧化钠溶液膨胀后,呈无转曲的棒状纤维。
不成熟纤维:发育不良而胞壁薄的纤维。
经18%氢氧化钠溶液膨胀后,呈螺旋状或扁平状态,纤维胞壁薄且呈透明的纤维。
纤维胞壁的厚度小于纤维最大宽度的1/4。
成熟系数:表示棉纤维成熟度的一种指标,根据棉纤维中腔宽度与胞壁厚度的比值订出的相应数值。
比值越小,成熟系数越大,表示越成熟。
成熟度比:纤维胞壁的增厚度与选定的O.577标准厚度之比。
成熟纤维百分率:在一样品中,成熟纤维占纤维总根数的平均百分率。
棉纤维成熟度的测试方法大致有:中腔胞壁对比法、偏光测定法、显微镜法(氢氧化钠处理法)、染色法、气流法等。
不同的测试原理和方法能得到不同的成熟度指标。
性能①纤维形态:棉纤维的次生胞壁淀积过程中呈螺旋结构,在棉铃吐絮、纤维干涸收缩时产生扭转,形成随机分布的左旋和右旋,称为天然转曲。

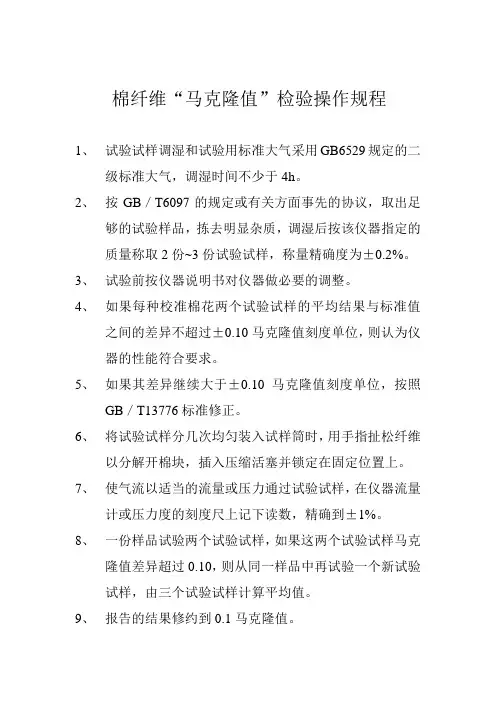

棉纤维“马克隆值”检验操作规程
1、试验试样调湿和试验用标准大气采用GB6529规定的二
级标准大气,调湿时间不少于4h。
2、按GB/T6097的规定或有关方面事先的协议,取出足
够的试验样品,拣去明显杂质,调湿后按该仪器指定的质量称取2份~3份试验试样,称量精确度为±0.2%。
3、试验前按仪器说明书对仪器做必要的调整。
4、如果每种校准棉花两个试验试样的平均结果与标准值
之间的差异不超过±0.10马克隆值刻度单位,则认为仪器的性能符合要求。
5、如果其差异继续大于±0.10马克隆值刻度单位,按照
GB/T13776标准修正。
6、将试验试样分几次均匀装入试样筒时,用手指扯松纤维
以分解开棉块,插入压缩活塞并锁定在固定位置上。
7、使气流以适当的流量或压力通过试验试样,在仪器流量
计或压力度的刻度尺上记下读数,精确到±1%。
8、一份样品试验两个试验试样,如果这两个试验试样马克
隆值差异超过0.10,则从同一样品中再试验一个新试验试样,由三个试验试样计算平均值。
9、报告的结果修约到0.1马克隆值。
基于棉花纤维品质的检验分析摘要:棉花是纺织业非常重要的生产原料,棉花纤维品质会对棉花质量以及纺织品的生产质量产生决定性影响。
做好棉花纤维品质的检验工作,不断提升棉花纤维品质的检验检测能力,强化对棉花各类性能指标的检验检测水平,可以不断提高棉花质量,确保棉花纺织品的生产制造质量符合预期标准,推动我国棉花的优质生产与市场销售,从而拉动农业经济的持续、稳定增长。
本文对棉花纤维品质检验进行了简要分析,探究了几点棉花纤维品质检验设施优化以及棉花纤维品质检验的安全管理措施。
关键词:棉花质量;棉花纤维品质;检验检测引言:我国每年的棉花生产和消费总额稳居世界前列,受到人们生活质量水平不断提升以及纺织业全面发展带来的积极影响,我国人均棉花消耗量逐年增加。
虽然我国有比较完善的棉花纤维品质检验体系,但从整体上来看仍然与西方发达国家之间存在不小差距。
为了能够确保我国棉花顺利实现内销和出口,必须要做好棉花纤维品质的检验工作优化调整,深入探究如何通过做好这项工作提高棉花生产和加工质量。
一、棉花纤维品质检验概述棉花纤维品质的检验,由最初的触觉和视觉等简单判定办法,进化到现在以检测仪器为主,更为细化的棉花质量评价措施,棉花纤维品质的质量指标变得更加全面、细致。
目前针对棉花纤维品质的检验指标已经非常详尽,涉及到棉花的颜色级、长度、强度、纤维成熟度、马克隆值等多个检验指标,由此来判定棉花的质量是否符合生产与加工标准。
棉花纤维长度的检验,主要是对纤维的两端距离进行测量。
棉花纤维长度是否符合质量标准,会对纺织品的结构强度产生关键性影响,当棉花纤维长度值在检验指标范围内,纺纱后的棉纤维不会轻易出现滑脱现象,从而保证棉纺织品的正常使用。
目前棉花纤维长度检验方法主要集中在:逐根检测法、分组检测法、不分组检测法三种策略上,这三种检验方法可以比较准确的测定棉花纤维长度,但为了获得最准确的检验数据指标,需要考虑采用大容量棉纤维检测仪检验法进行检验检测。
棉花检验中的马克隆值测试方法摘要:本文通过对棉花检验中马克隆值的测试方法及原理加以深入研究,并对其测试数据进行优化分析,提出影响马克隆值检测数据的因素及解决方法。
关键词:棉花检验;马克隆值;测试方法;优化分析马克隆是英文Micronaire的音译,是指一定量棉纤维在规定条件下的透气性的量度,以马克隆刻度表示。
马克隆值是反映棉花纤维细度与成熟度的综合指标,是棉纤维重要的内在质量指标之一,与棉纤维的使用价值关系密切。
马克隆值分为A、B、C三级,B级为标准级。
A级取值范围为3.7,4.2,品质最好;B级取值范围为3.5,3.6和4.3,4.9 ; C级取值范围为3.4及以下和5.0及以上,品质最差。
世界上许多国家将马克隆值作为衡量棉花质量的重要指标,并作为棉花贸易结算的依据之一。
在美国、英国等国家的原棉贸易中,每批原棉中的每个棉包都附有马克隆值清单。
为了提高棉花内在质量,与国际标准接轨,便于国际贸易,我国GB 1103―1999《棉花细绒棉》已将马克隆值列为棉花质量考核指标。
马克隆值在棉花检验工作中具有重要意义:一是可结合感官棉花色泽与测试内在质量,为纺织厂配棉提供准确依据,保证优棉优用。
二是保证原棉质量前提下,实行按马克隆值指标分等、分存,可适应纺织工业生产的需要,对提高和稳定纱布质量起决定作用。
三是在鉴定棉花品级时,加上马克隆值指标,可以减少买卖双方在质量上的纠纷,能有效防止以次充好现象,保证棉花向优质高产方向发展。
四是马克隆值与成纱质量和纺纱工艺有关。
马克隆值适中的棉花成纱强力高,纺纱质量好,布面外观较好,坚实耐穿。
五是马克隆值指标在检验中,仪器操作简单,容易掌握,数据明确,具有说服力,测试棉纤维马克隆值也是适应棉花国际贸易和与国际接轨的需要。
1 测试方法和原理棉纤维马克隆值主要采用气流仪测试。
具体测试方法是采用一个气流仪来测定恒定重量的棉花纤维在被压成固定体积后的透气性,并以该刻度数值表示,数值越大,表示棉纤维越粗,成熟度越高。
棉花质量检验涉及计算公式1、(绝对)误差=给出值-真值2、试验误差=试验结果-真值3、相对误差=(绝对)误差÷真值4、示值误差=示值-真值5、示值相对误差=误差÷给出值(真值)6、引用误差=仪表示值误差÷仪表量程7、最大引用误差=仪表最大示值误差(绝对值)÷仪表量程8、最大示值误差=X m ×S%式中:X m ——仪表的量程;S ——仪表的精度等级;S%——仪表的最大引用误差。
9、在任意测量点X 处的相对误差满足:XS X m%⨯≤相对误差 10、n 次重复试验结果在95%概率水平下的置信界限(置信区间)为%∆。
nCV 96.1%=∆式中:CV ——试验结果的变异系数;n ——重复试验次数。
11、中位数Me将n 个数据按从小到大的顺序排列如下:x (1)≤x (2)…≤x (n))21(+=n x Me (当n 为奇数时)2/)()12()2(++=n n x x Me (当n 为偶数时)12 算术平均值(x )n 个试验数据:x 1,x 2,…x i ,…x n 。
∑==n i i x n x 11 式中:x ——算术平均值;n ——试验数据个数;x i ——第i 个试验数据。
13、极差(R )R=x max -x min式中:x max ——n 个数据x 1,x 2,…,x n 中的最大值;x min ——n 个数据x 1,x 2,…,x n 中的最小值。
14、平均差(M )∑=-=n i i x x n M 11 式中:x ——算术平均值;n ——试验数据个数;x i ——第i 个试验数据。
15、方差σ2(总体方差)——不是对总体的无偏估计 ∑=-=n i i xn 122)(1σ 式中:x ——算术平均值;n ——试验数据个数;x i ——第i 个试验数据。
16、样本方差s 2——对总体方差的无偏估计。
212)(11∑=--=n i i x x n s )(112122x n x n s n i i --=∑= 21221x x n s n i i -=∑= (当n 很大时) 式中:x ——算术平均值;n ——试验数据个数;x i ——第i 个试验数据。
棉花纤维检验技术及质量监督管理研究第一师国库集中支付中心第一师棉花检验测试中心 843300摘要:目前我国市场上依旧存在着大量劣质纺织品,针对这一问题处理需要从棉花纤维检验技术及质量监督管理两方面开展研究。
本文从提高检验人员素质与能力等方面研究棉花纤维检验技术的应用,从加强市场监督管理等方面研究提高棉花质量的管理措施,希望具有参考价值。
关键词:棉花纤维检验技术;质量监督管理;技术应用引言:棉花内掺杂化学纤维、塑料绳等杂质,在棉花生产处理期间,这些杂质很难清理干净,在生产过程中容易出现棉花断头、纱条互绊等问题,影响棉花纺织品质量。
棉花纺织属于制造业,为了促进我国制造业的高质量发展,提高我国棉花纺织产品质量,需要重视棉花纤维检验技术的合理应用,加强质量监督管理。
1棉花纤维检验技术研究2.1提高检验人员的素质与技术能力棉花纤维检验技术在我国质量监督管理体系属于一门较新的技术,该技术的应用是为了保障棉花质量符合国家对棉花纤维含量的要求,确保棉花品质良好,提高我国棉花纺织品质量与品质,满足人们对产品质量的高要求。
棉花检验技术是一项具有技术性、服务性、政策性的工作,要求技术人员具有良好的思想政治素质,认识到这份工作的特殊性与重要性,对棉花品质做出公正评价。
要求棉花检验技术人员具备良好的技术能力,在操作设备过程中保障自身操作规范,按照规范要求开展棉花检验工作,提高检验水平与结果可靠性,为棉花质量监督管理提供技术支持[1]。
检验机构需要定期开展技术人员的培训工作,内容包括检验设备的检查与维护、规范操作步骤、国家政策要求等内容,丰富检验人员知识量,掌握最新棉花检验技术,不断规范自身操作步骤,提高棉花纤维检验结果准确性;此外,鼓励检验人员发挥自身的创新意识与主观能动性,分析检验过程中存在的不足,创新检验流程与操作理念,提高检验质量水平,为棉花质量监督管理质量提高贡献力量。
2.2加强技术与设备研究现代自动化技术、智能化技术不断发展且应用于各行各业,棉花检验技术也要积极探索自动化与智能化技术的应用,促进棉花检验技术的智能化,更好的为棉花质量监督管理工作服务。
纺织品材料检验标准引言:纺织品是我们日常生活中必不可少的物品,其质量和安全对我们的健康和舒适至关重要。
为了确保纺织品的质量、性能和安全性,制定了一系列的纺织品材料检验标准。
这些标准包括纺织原料的检验、纺织品的成分检验、物理性能的检验以及有害物质的限量等方面,本文将对这些标准进行详细介绍。
一、纺织原料的检验标准纺织原料是制作纺织品不可或缺的基础,其质量和性能直接影响着纺织品的品质。
因此,制定了纺织原料的检验标准,包括棉纤维的含杂质和化学成分检验、化学纤维的成分和质量指标的检验等。
1. 棉纤维的含杂质和化学成分检验棉纤维的质量直接影响着织物的品质和性能,因此必须对棉纤维进行含杂质和化学成分的检验。
检验内容包括棉纤维的含胶率、含杂率、纤维长度和强度等指标,以及有害物质的限量要求。
2. 化学纤维的成分和质量指标检验化学纤维具有多样性和复杂性,需要对其成分和质量指标进行检验。
常见的化学纤维有聚酯纤维、尼龙纤维、聚丙烯纤维等,检验内容包括纤维的成分、水分含量、线密度、断裂强力等指标。
二、纺织品的成分检验标准纺织品的成分是指其组成部分,包括纤维成分、染料、助剂等。
制定纺织品的成分检验标准的目的是为了保证纺织品的成分与标签上所示一致,防止虚假宣传和误导消费者。
1. 纤维成分检验纤维成分是纺织品的重要组成部分,对纤维成分的检验包括纤维比例、纤维类型和纤维混纺等指标。
常见的纤维成分检验方法有显微镜法、化学试剂法和红外光谱法等。
2. 染料和助剂检验染料和助剂是用于纺织品加工和上色的化学品,在纺织品的成分检验中也需要对其进行检验。
染料和助剂检验的内容包括染料成分、染色牢度、有害物质的限量等。
三、纺织品物理性能检验标准纺织品的物理性能是指其在使用过程中的织物密度、强度、耐磨损性等。
制定纺织品物理性能检验标准的目的是为了评估纺织品的品质和使用寿命,以保障消费者的权益。
1. 织物密度和构造检验织物密度是指单位面积内纱线的数目,是评估织物品质的重要指标之一。
纺织品质量检验规定在现代化社会中,纺织品已成为人们生活不可或缺的一部分。
因此,确保纺织品质量的合格性和安全性显得尤为重要。
为了确保市场上的纺织品达到一定质量标准,各行业纷纷制定了一系列的纺织品质量检验规定。
本文将围绕纺织品质量检验相关的规程、标准进行详细论述。
一、原材料检验纺织品的品质首先取决于所使用的原材料。
因此,在纺织品生产过程中,对原材料进行严格的检验尤为重要。
原材料主要包括纤维素纤维和化纤,对它们的质量检验应涵盖以下方面:1. 纤维素纤维检验:包括棉、麻、蚕丝等天然纤维。
对于棉花来说,需要检查其纤维长度、纤维细度、纤维强度等指标。
对于麻纤维和蚕丝来说,需要检查纤维的完整性和纤维端面的清洁度。
2. 化纤检验:化纤材料如聚酯、锦纶、腈纶等,需要检验纤维的拉伸强度、断裂伸长率、色牢度等指标。
二、纺织品生产工艺检验纺织品的生产工艺对最终产品的品质有着重要的影响。
在纺织品生产过程中,需要进行以下工艺检验:1. 纱线检验:对纱线的线密度、线细度、强力、捻度等进行检验,确保纱线的质量稳定。
2. 织布检验:对织布的织纱密度、织物的均匀性、纱线细力等进行检验,确保织物的质量合格。
3. 染色检验:对染色后的织物进行色牢度和色均匀性等检验,确保染色效果和颜色稳定性。
4. 加工检验:对印花、烫金、绣花等加工过程中的效果进行检验,确保加工质量符合要求。
三、成品质量检验成品质量检验是最后一个环节,用于确保纺织品的质量达到国家或行业标准的要求。
成品质量检验内容包括但不限于以下几个方面:1. 物理性能:纺织品的物理性能包括抗拉强度、断裂伸长率、撕破强度等指标。
这些指标直接影响纺织品的耐久性和使用寿命。
2. 尺寸稳定性:纺织品在使用过程中,需要经受拉伸、洗涤等作用,尺寸变化的控制直接影响着产品的外观和穿着舒适度。
尺寸稳定性检验需包括洗涤后尺寸变化的测试等。
3. 安全检验:纺织品接触人体的部位如颈部、腋下等,需要对纺织品的PH值、甲醛含量等进行检验,确保纺织品安全合格。
棉花的品质指标棉纤维品质构成1.棉纤维长度是纤维品质中最重要的指标之一,与纺纱质量关系十分密切,当其他品质相同时,纤维愈长,其纺纱支数愈高。
支数的计算,是在公定回潮率条件下(8.5%),每一公斤棉纱的长度为若干米时,即为若干公支,纱越细,支数越高。
纺纱支数愈高,可纺号数愈小,强度愈大。
表一:原棉长度与可纺支数的关系原棉种类纤维长度(毫米)细度(米/克)可纺织数(公支)长绒棉33--416500--8500100--200细绒棉25--315000--600033--99粗绒棉19--233000--400015--302.长度整齐度。
纤维长度对成纱品质所起作用也受其整齐度的影响,一般纤维愈整齐,短纤维含量愈低,成纱表面越光洁,纱的强度提高。
3.纤维细度。
纤维细度与成纱的强度密切相关,纺同样粗细的纱,用细度较细的成熟纤维时,因纱内所含的纤维根数多,纤维间接触面较大,抱合较紧,其成纱强度较高。
同时细纤维还适于纺较细的纱支。
但细度也不是越细越好,太细的纤维,在加工过程中较易折断,也容易产生棉结。
4.纤维强度。
指拉伸一根或一束纤维在即将断裂时所能承受的最大负荷,一般以克或克/毫克或磅/毫克表示,单纤维强度因种或品种不同而异,一般细绒棉多在3.5-5.0克之间,长绒棉纤维结构致密,强度可达4.5-6.0克。
5.纤维成熟度。
棉纤维成熟度是指纤维细胞壁加厚的程度,细胞壁愈厚,其成熟度愈高,纤维转曲多,强度高,弹性强,色泽好,相对的成纱质量也高;成熟度低的纤维-各项经济性状均差,但过熟纤维也不理想,纤维太粗,转曲也少,成纱强度反而不高。
表二:棉纤维的经济性状及可纺号数比较棉纤维经济性状长绒棉细绒棉色泽乳白洁白长度(毫米)35-4521-33细度(米/支)6500-90004500-7000直径(微米)12-14.513.5-19宽度(微米)14-2218-25转曲(转/厘米)100-12050-80强度(克)4.5-6.03.5-5.0断裂长度(千米)27-4021-25可纺号数(号)特细号4-10细号及中号11-30资料来源:《棉花生育规律与优质高产高效栽培》,陈奇恩等主编,中国农业出版社1997年印刷,第187页。
