有关喇叭的音腔的设计规范

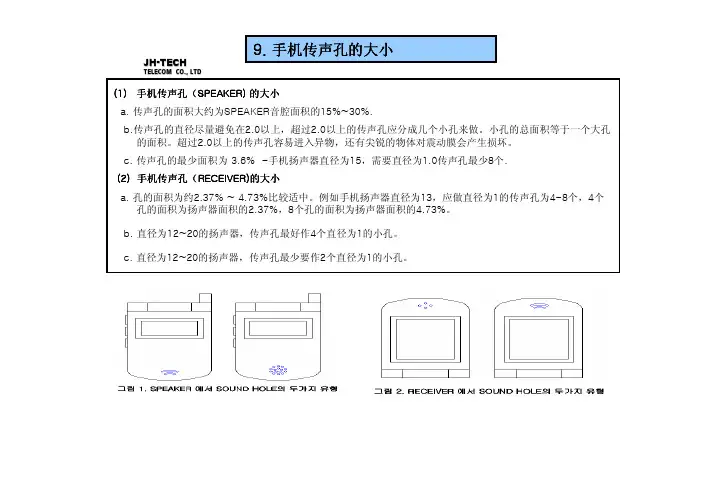

(1)手机传声孔手机传声孔（（SPEAKER) 的大小a. 传声孔的面积大约为SPEAKER 音腔面积的15%~30%.b.传声孔的直径尽量避免在2.0以上，超过2.0以上的传声孔应分成几个小孔来做。

小孔的总面积等于一个大孔的面积。

超过2.0以上的传声孔容易进入异物，还有尖锐的物体对震动膜会产生损坏。

c. 传声孔的最少面积为3.6% -手机扬声器直径为15，需要直径为1.0传声孔最少8个. (2) 手机传声孔手机传声孔（（RECEIVER)的大小a. 孔的面积为约2.37% ~ 4.73%比较适中。

例如手机扬声器直径为13，应做直径为1的传声孔为4-8个，4个孔的面积为扬声器面积的2.37%，8个孔的面积为扬声器面积的4.73%。

b. 直径为12~20的扬声器，传声孔最好作4个直径为1的小孔。

c. 直径为12~20的扬声器，传声孔最少要作2个直径为1的小孔。

JH -TECHTELECOM CO., LTD19-MAR-2003 15:10:18Mode: TSR5060708090100dBJH -TECHTELECOM CO., LTD(1)手机中SPEAKER GRILL SPEAKER GRILL--SCREEN （毛毡厚度厚度））a. 手机中GRILL-SCREEN 的厚度大约为1.0T 比较合适，但空间的制约0.5T~1.0T 都可以用。

b.毛毡最少厚度为0.3T ，但和0.5T 比较时，平均音压会下降2dB 左右。

-〉毛毡变薄，音压会降低。

(2) 手机中RECEIVER GRILL RECEIVER GRILL--SCREEN(毛毡厚度毛毡厚度））a. RECEIVER 中GRILL-SCREEN 的厚度大约为1.0T 比较合适，但空间的制约0.5T~1.0T 都可以用。

b. GRILL SCREEN 的最少厚度为0.25T 。

(3) 毛毡厚度对声音的传输起关键作用毛毡厚度对声音的传输起关键作用，，毛毡太薄影响声音向外顺畅传输导致声音变小[그림그림3] 3] GRILL GRILL GRILL--SCREEN SCREEN의의두께JH -TECHTELECOM CO., LTDJH-TECH TELECOM CO., LTD（1）手机壳(单面Speaker)的RIB 高度和厚度a. 手机壳RIB 的高度要低于安装后扬声器Terminal 面0.5mm.b. 手机壳RIB 的厚度为0.4mm 比较合适。

手机音腔部品选型及音腔结构设计指导及规范1. 声音的主观评价声音的评价分为主观和客观两个方面，客观评价主要依赖于频响曲线﹑SPL值等声学物理参数，主观则因人而异。

一般来说，高频是色彩，高中频是亮度，中低频是力度，低频是基础。

音质评价术语和其声学特性的关系如下表示：从人耳的听觉特性来讲，低频是基础音，如果低频音的声压值太低，会显得音色单纯，缺乏力度，这部分对听觉的影响很大。

对于中频段而言，由于频带较宽，又是人耳听觉最灵敏的区域，适当提升，有利于增强放音的临场感，有利于提高清晰度和层次感。

而高于8KHz略有提升，可使高频段的音色显得生动活泼些。

一般情况下，手机发声音质的好坏可以用其频响曲线来判定，好的频响曲线会使人感觉良好。

声音失真对听觉会产生一定的影响，其程度取决于失真的大小。

对于输入的一个单一频率的正弦电信号，输出声信号中谐波分量的总和与基波分量的比值称为总谐波失真（THD），其对听觉的影响程度如下：THD<1%时，不论什么节目信号都可以认为是满意的；THD>3%时，人耳已可感知；THD>5%时，会有轻微的噪声感；THD>10%时，噪声已基本不可忍受。

对于手机而言，由于受到外形和Speaker尺寸的限制，不可能将它与音响相比，因此手机铃声主要关注声音大小、是否有杂音、是否有良好的中低音效果。

2. 手机铃声的影响因素铃声的优劣主要取决于铃声的大小、所表现出的频带宽度（特别是低频效果）和其失真度大小。

对手机而言，Speaker、手机声腔、音频电路和MIDI选曲是四个关键因素，它们本身的特性和相互间的配合决定了铃声的音质。

Speaker单体的品质对于铃声的各个方面影响都很大。

其灵敏度对于声音的大小，其低频性能对于铃声的低音效果，其失真度大小对于铃声是否有杂音都是极为关键的。

手机声腔则可以在一定程度上调整Speaker的输出频响曲线，通过声腔参数的调整改变铃声的高、低音效果，其中后声腔容积大小主要影响低音效果，前声腔和出声孔面积主要影响高音效果。

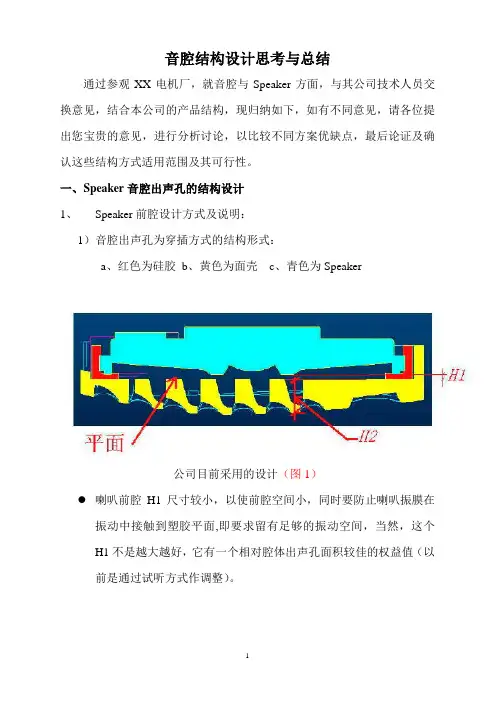

音腔结构设计思考与总结通过参观XX电机厂，就音腔与Speaker方面，与其公司技术人员交换意见，结合本公司的产品结构，现归纳如下，如有不同意见，请各位提出您宝贵的意见，进行分析讨论，以比较不同方案优缺点，最后论证及确认这些结构方式适用范围及其可行性。

一、Speaker音腔出声孔的结构设计1、Speaker前腔设计方式及说明：1）音腔出声孔为穿插方式的结构形式：a、红色为硅胶b、黄色为面壳c、青色为Speaker公司目前采用的设计（图1）喇叭前腔H1尺寸较小，以使前腔空间小，同时要防止喇叭振膜在振动中接触到塑胶平面,即要求留有足够的振动空间，当然，这个H1不是越大越好，它有一个相对腔体出声孔面积较佳的权益值（以前是通过试听方式作调整）。

结构方式（2）喇叭前腔之对应的塑胶做成弧面，即可以使得H1尺寸加大，但要考虑H2尺寸，保证面壳胶厚有足够的强度。

其目的是合理增加喇叭之前腔腔体的空间。

此情况，喇叭网粘剂为液体最好。

注意：1、作成弧面的情况，喇叭网若是背双面胶，那么装配就不方便，喇叭网不易装平；2、作成弧面的情况，装配硅胶垫需为平面，以使装配牢固可靠。

2）音腔孔为碰穿方式：3.m m 000. mm50TC700音腔孔(图3)分析：1、 结构及加工上：H=3.0mm,W=0.5mm,模具强度不够好，来料品质不能保证；2、 音腔孔0.50x3.0mm ：尺寸太小、太深，喇叭振动过程中需要的气流循环（空气进出音腔孔）出现不连续现象,导致削弱高音，影响音量大小。

改善方法:1、 穿插结构方式：（如TC700S ）不仅可以解除模具加工强度不良问题，同时可以很好地控制音腔孔大小,从而改善气流循环，音量大小得以改善。

2、 也可以在TC700音腔孔（图3）上作如下的改善，详见下图（图4）060080.. mm —10020..±RW（示意图4---仅作示意） 说明：在后模开一个沉台，宽度为2.50mm 左右，尽可能圆滑过渡，音腔孔尺寸请上图所示。

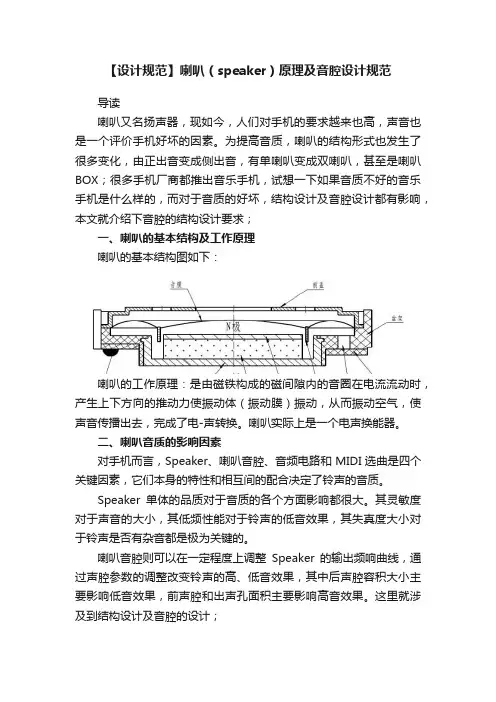

【设计规范】喇叭（speaker）原理及音腔设计规范导读喇叭又名扬声器，现如今，人们对手机的要求越来也高，声音也是一个评价手机好坏的因素。

为提高音质，喇叭的结构形式也发生了很多变化，由正出音变成侧出音，有单喇叭变成双喇叭，甚至是喇叭BOX；很多手机厂商都推出音乐手机，试想一下如果音质不好的音乐手机是什么样的，而对于音质的好坏，结构设计及音腔设计都有影响，本文就介绍下音腔的结构设计要求；一、喇叭的基本结构及工作原理喇叭的基本结构图如下：喇叭的工作原理：是由磁铁构成的磁间隙内的音圈在电流流动时，产生上下方向的推动力使振动体（振动膜）振动，从而振动空气，使声音传播出去，完成了电-声转换。

喇叭实际上是一个电声换能器。

二、喇叭音质的影响因素对手机而言，Speaker、喇叭音腔、音频电路和MIDI选曲是四个关键因素，它们本身的特性和相互间的配合决定了铃声的音质。

Speaker单体的品质对于音质的各个方面影响都很大。

其灵敏度对于声音的大小，其低频性能对于铃声的低音效果，其失真度大小对于铃声是否有杂音都是极为关键的。

喇叭音腔则可以在一定程度上调整Speaker的输出频响曲线，通过声腔参数的调整改变铃声的高、低音效果，其中后声腔容积大小主要影响低音效果，前声腔和出声孔面积主要影响高音效果。

这里就涉及到结构设计及音腔的设计；音频电路输出信号的失真度和电压对于铃声的影响主要在于是否会出现杂音。

例如，当输出信号的失真度超过10％时，铃声就会出现比较明显的杂音。

此外，输出电压则必须与Speaker相匹配，否则，输出电压过大，导致Speaker在某一频段出现较大失真，同样会产生杂音。

MIDI选曲对铃声的音质也有一定的影响，表现在当铃声的主要频谱与声腔和Speaker的不相匹配时，会导致MIDI音乐出现较大的变音，影响听感。

三、音腔结构设计规范3.1音腔的基本结构和作用先看一下一般正音腔的结构，如下图：手机的声腔设计主要包括后声腔、前声腔、出声孔、防尘网，密闭性五个方面；每部分的作用和设计都有所不同：后音腔的作用，1.防止扬声器中低频的声短路；2.使低频声音有利，让人感觉声音圆润；后音腔的设计很重要，直接影响手机音质的好坏和大小；前音腔的作用1.前音腔是让声音产生一个高频段的截止频率，并产生一个高频峰2.修正高频噪声3.好的前腔可提高中频，减小高频噪声，降低高频段延伸，提高声音转换效率；出音孔的作用：1.出音2.出音孔面积影响高频截止频率，中低频的灵敏度；出音面积过大导致高频噪音过多，过小可能导致声音变小；防尘网和密封性的作用很明显，就是防尘和密封；具体影响见下表：3.2相关设计要求1.speaker前音腔泡棉高度一般在0.3~1.0mm,同时要避开喇叭震膜范围，注意防尘网的位置，不能让喇叭的震动膜在震动时碰到防尘网，否则会引起异响；2. Speaker出声孔及声腔内部设计要圆滑过渡,尽量避免尖角﹑锐角，否则容易产生异响。

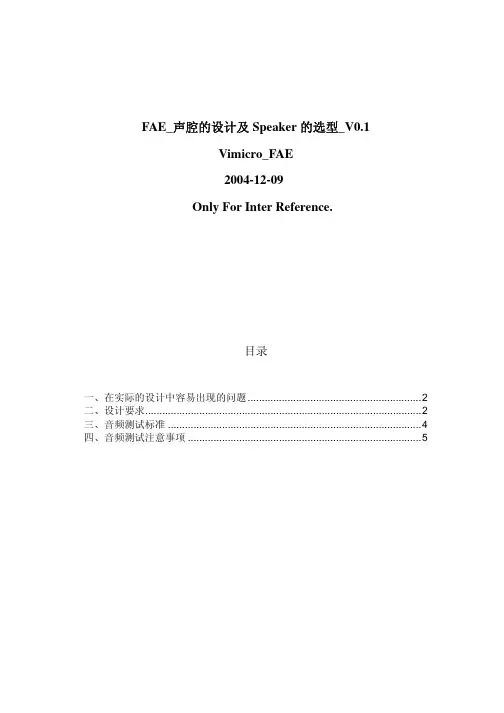

FAE_声腔的设计及Speaker的选型_V0.1Vimicro_FAE2004-12-09Only For Inter Reference.目录一、在实际的设计中容易出现的问题 (2)二、设计要求 (2)三、音频测试标准 (4)四、音频测试注意事项 (5)一． 在实际的设计中容易出现的问题：现象 原因要求 备注 喇叭的厚度限制了振膜的振动幅度，厚度太薄喇叭振膜易碰到喇叭的外壳，产生“破音”的现象。

所以选择喇叭的尺寸和厚度，应综合结构的设计，在结构允许的情况下选择尽可能大的尺寸，以达到良好的声音效果。

破音需要根据实际情况调整，所以结构上可预留一定的哑孔方便调节，塑胶壳体上开数个出音孔时，各出音孔的面积总和应不小于喇叭有效发声面积的20%较好。

SPEAKER 直径太小（最好>15mm ） SPEAKER 本体厚度（不低于3.3mm ）出音孔的宽度（或直径）控制在1.5mm~2.5mm 以内，绝对避免狭长的缝隙作为出音孔。

如果密封不好，则后腔产生的声波会叠加到前声腔产生的声波上去，导致铃声音量变小。

音量小对于Speaker 来说，一般声腔设计的深度为0.8mm~1.0mm ，较佳值取1.0mm 。

当声腔设计的深度＜0.5mm 时，声音效果会很差。

当声腔设计的深度＞1.5mm 时，由于Speaker 和Receiver 的尺寸不是很大，相对来讲声腔设计的深度深了一点，当声腔设计的深度过深时，则会在声腔内产生共振，容易使声音效果变差。

漏音 尽量避免在腔体附近有太多的镶嵌和缝隙，否则易引起漏音。

嘶叫 如果喇叭与机壳压的过紧导致前声腔体积过小则易出现“嘶叫”。

二． 设计要求：Issues Sub-issues RulesDescriptionNote 功率 输出功率不得小于0.5W声压级额定输入×240h(h 为小时)对于同样尺寸的喇叭，应选声压级较高的产品，声压级越高，喇叭的声音越大。

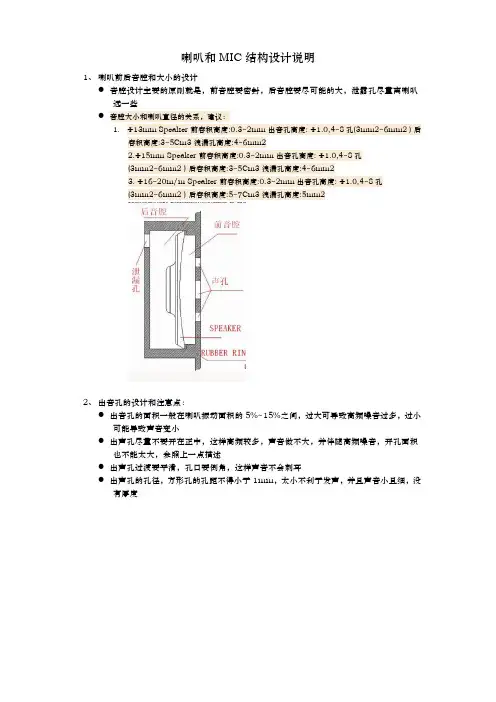

喇叭和MIC结构设计说明1、喇叭前后音腔和大小的设计●音腔设计主要的原则就是，前音腔要密封，后音腔要尽可能的大，泄露孔尽量离喇叭远一些●音腔大小和喇叭直径的关系，建议：1.Φ13mm Speaker前容积高度:0.3~2mm 出音孔高度: Φ1.0,4~8孔(3mm2~6mm2 ) 后容积高度:3~5Cm3 洩漏孔高度:4~6mm22.Φ15mm Speaker前容积高度:0.3~2mm 出音孔高度: Φ1.0,4~8孔(3mm2~6mm2 ) 后容积高度:3~5Cm3 洩漏孔高度:4~6mm23. Φ16~20m/m Speaker 前容积高度:0.3~2mm 出音孔高度: Φ1.0,4~8孔(3mm2~6mm2 ) 后容积高度:5~7Cm3 洩漏孔高度:5mm22、出音孔的设计和注意点：●出音孔的面积一般在喇叭振动面积的5%~15%之间，过大可导致高频噪音过多，过小可能导致声音变小●出声孔尽量不要开在正中，这样高频较多，声音做不大，并伴随高频噪音，开孔面积也不能太大，参照上一点描述●出声孔过渡要平滑，孔口要倒角，这样声音不会刺耳●出声孔的孔径，方形孔的孔距不得小于1mm，太小不利于发声，并且声音小且细，没有厚度●上图为不同出音孔的位置在SPL曲线上反馈的的效果●出音孔的设计要点如下图：出音孔的常用设计形状：●在类似于有全双工等高要求的情况下，需要把用橡胶把喇叭和壳体隔开，防止共振，起到缓冲的效果3、.Mic和喇叭的位置●原则上，MIC与SPK之间的朝向的确是反方向上最好的，如果做不到反向，可以是成垂直关系；在这个基础上，MIC与SPK之间的间距越大越好；一般来说，距离越远，二者之间的耦合越小，对回声的抑制会更有利4、Mic的设计●Mic前音腔需要做密封处理，一般用那个泡棉或者硅胶以一定的压缩量保证充分密封，压缩量一般建议在0.2~0.3mm，硅胶或泡棉的硬度在中等以上，尽量不要使用侧边密封。

* *普通纸盆喇叭的结构贵阳蓝天整理普通纸盆喇叭的结构1：折环，和弹波一起定位鼓纸（振膜，纸盆）做径向运动。

折环的材料一般有橡胶，布基加胶纸质等，折环的软硬和柔顺度，直接影响鼓纸在整个运动形成里的线性，影响喇叭在整个标称功率内的表现曲线。

折环就是接边,纸盆就是振膜2：鼓纸，就是喇叭主要的发声部件。

材料主要是纸浆加上其他材料，近年来多种特性不同的材料进入，有聚丙烯、炭纤维，金属钛等等，甚至金刚石。

但是主流还是纸浆，一方面造价低廉，另一方面容易做成喇叭振膜所要求的复杂曲面。

3：T铁，夹板。

材质为软铁，即纯铁，也叫电工铁，主要特性是导磁，但是没有剩磁，就是磁场消失后，它的磁性也立即消失。

此铁的纯度和品质，直接影响喇叭的效率，非线性失真等重要参数，其中夹板的厚度影响喇叭的冲程。

长冲程扬声器的T铁夹板都特别厚，就是在音圈的整个行程内都可以切割平行的均匀的磁力线。

夹板和T铁中柱的间隙越小，音圈运动所需的功率也就越小扬声器的效率越高，所以，磁液型的扬声器在T铁和夹板之间注入磁性液体，等于缩小了他们之间距离另一方面也把音圈的热量迅速带走，提高了扬声器的功率承受能力。

4：磁钢，一般叫磁铁、永磁铁，磁钢叫法更准确一些。

在扬声器组装之前是没有磁性的，在和T铁夹板用粘合剂粘好后，在充磁机上充磁，最后的剩磁就是磁钢的磁性，这个剩磁量就是磁钢的磁性大小，根据法拉第电磁感应定律，磁通量越大，一定的电流在磁场中运动的力就越大，所以为了提高扬声器的功率，现在应用了许多强磁性材料，如铷铁硼。

5：音圈：一般为扁平的自粘铜漆包线绕制，是个非常矛盾的部件，为了增大电流（增大功率），线径就要增大，线径大了，要求磁隙就大了，磁隙大了，功率效率反而下降，所以只能在矛盾中取中间值。

音圈一般为两层绕制，单层绕制无法引出线。

为了不改变磁隙大小又能增加电流形成的磁场，就只能增加音圈的直径。

所以有了HiFi扬声器声称的大音圈，长冲程。

音圈是绕制在一个纸质的骨架上的，大功率的扬声器骨架有的是铝箔作的，所谓铝音圈。
