仪迪MN429XA安规综合测试仪说明书
- 格式:doc
- 大小:901.50 KB
- 文档页数:35

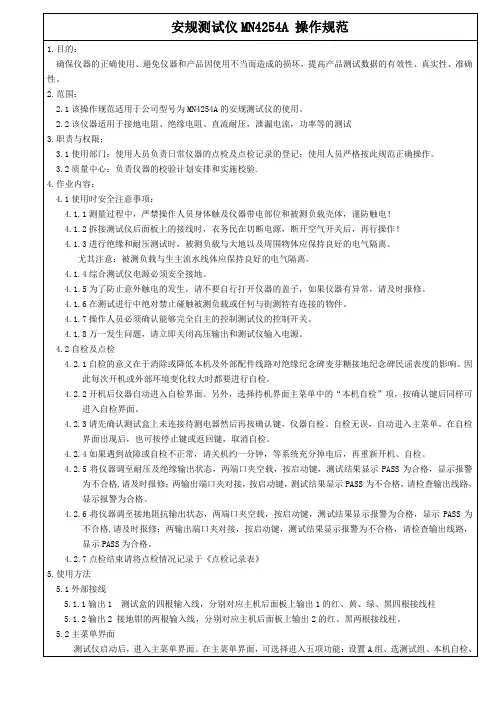

安全综合测试仪操作规程范本一、概述本操作规程适用于安全综合测试仪的使用。
安全综合测试仪是用于测试各种安全设备的性能和功能的仪器,采用先进的技术和方法,确保安全设备的正常运行和有效保护。
二、安全准备1. 检查仪器及配件是否完好,不得使用损坏的仪器或配件。
2. 接通电源,确保供电正常,电压符合要求。
3. 检查连接线路,确保连接正确可靠。
4. 经过以上检查确认无误后,方可进行后续操作。
三、操作步骤1. 打开电源开关,仪器开始启动,待仪器启动完成后,进入待机状态。
2. 检查安全测试设备是否已连接到仪器的输入端口。
3. 打开仪器功能菜单,选择所需的测试项目和测试参数。
4. 调整仪器的测试参数,根据需要设置测试的时间、频率等。
5. 确认设置无误后,开始测试。
6. 观察测试过程中,仪器的各项指标是否正常,如有异常情况应立即停止测试,并排除故障。
7. 测试完成后,仪器会显示测试结果,根据需要可以保存测试数据或打印测试报告。
8. 关闭电源开关,断开仪器与测试设备的连接。
四、安全注意事项1. 在操作过程中,应按照规定的方法和步骤进行,不得随意调整或修改仪器参数。
2. 使用仪器时应穿戴好相关的安全防护设备,确保操作人员的人身安全。
3. 操作人员需熟悉仪器的基本知识和操作方法,严禁未经培训和授权的人员操作。
4. 在测试过程中,应注意观察仪器的反应和指示,如有异常情况及时停止测试并进行故障排除。
5. 使用仪器应放置在干燥、通风良好的环境中,远离火源和水源,避免发生意外事故。
6. 仪器使用完毕后应及时清理,保持仪器的清洁和正常运行。
7. 如遇到故障或问题,应及时联系售后服务部门进行处理,不得擅自拆修或改装仪器。
五、维护保养1. 定期检查仪器和相关配件的工作状态,如有损坏或失效应及时更换。
2. 保持仪器的清洁,定期进行清理和除尘工作,防止灰尘影响仪器的工作效果。
3. 仪器长时间不使用时,应将其存放在干燥、防尘的环境中,避免长时间暴露在湿度较高的环境中。

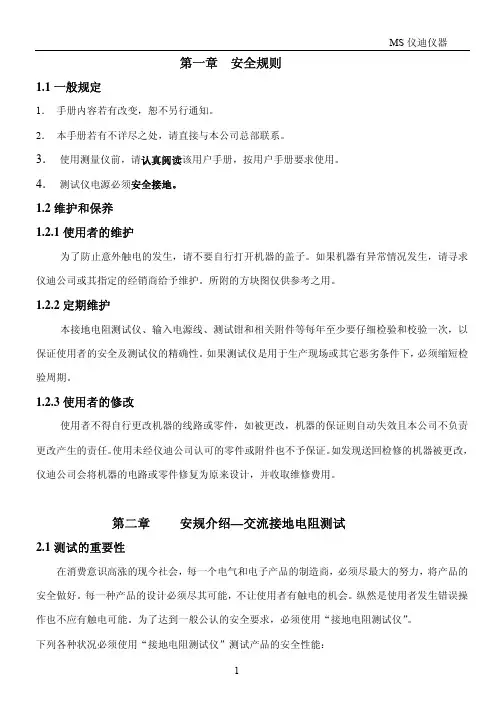

第一章安全规则1.1一般规定1.手册内容若有改变,恕不另行通知。
2.本手册若有不详尽之处,请直接与本公司总部联系。
3.使用测量仪前,请认真阅读该用户手册,按用户手册要求使用。
4.测试仪电源必须安全接地。
1.2维护和保养1.2.1使用者的维护为了防止意外触电的发生,请不要自行打开机器的盖子。
如果机器有异常情况发生,请寻求仪迪公司或其指定的经销商给予维护。
所附的方块图仅供参考之用。
1.2.2定期维护本接地电阻测试仪、输入电源线、测试钳和相关附件等每年至少要仔细检验和校验一次,以保证使用者的安全及测试仪的精确性。
如果测试仪是用于生产现场或其它恶劣条件下,必须缩短检验周期。
1.2.3使用者的修改使用者不得自行更改机器的线路或零件,如被更改,机器的保证则自动失效且本公司不负责更改产生的责任。
使用未经仪迪公司认可的零件或附件也不予保证。
如发现送回检修的机器被更改,仪迪公司会将机器的电路或零件修复为原来设计,并收取维修费用。
第二章安规介绍—交流接地电阻测试2.1测试的重要性在消费意识高涨的现今社会,每一个电气和电子产品的制造商,必须尽最大的努力,将产品的安全做好。
每一种产品的设计必须尽其可能,不让使用者有触电的机会。
纵然是使用者发生错误操作也不应有触电可能。
为了达到一般公认的安全要求,必须使用“接地电阻测试仪”。
下列各种状况必须使用“接地电阻测试仪”测试产品的安全性能:设计时的功能测试------确定设计的产品能达到要求的条件。
生产时的规格测试------确认生产的产品能达到要求的标准。
品保时的确认测试------确认产品的品质能符合安规的标准。
维修后的安全测试--- --确认维修后的产品能符合安规的标准。
2.2交流接地电阻测试接地电阻测试主要测量器具接地线与机壳之间的接触点的电阻。
测量的方式是依照欧姆定律,在接触点上流过一个电流,然后分别测量电流和接触点的电压值,再依照欧姆定律计算出电阻值。
通常是流过一个较大的电流,模拟器具发生异常时所出现的异常电流状况,做为测试的条件。
安规测试仪概述安规测试仪用于高电压元、器件的耐压测量试验(用交、直流耐压仪),如硅堆等。
主要是用来检测产品是否漏电、是否接地良好、会不会伤害人身安全的专用,主要检测项目有电压、泄漏电流、绝缘电阻和接地电阻。
安规测试仪注意事项:注意的是直流高压输出是负电压,而地为正极。
测试电容时,在电容器两端加上电压时有一充电过程,此时在测试电路中有一充电电流,当该电流大于所设定的漏电电流值时,耐压测试仪就会报警,使测试中断,无法进行。
因此,安规测试仪在测试时,应缓慢增加电压,充电电流小于所设定的漏电电流值,直到规定测试电压,进行测试。
而不能采用固定电压,复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻,因此,安规测试仪在交流回路中就产生一个电流,当该电流大于所设定的漏电流值时,耐压测试仪就会报警,使得测试中断,无法进行。
因此,在测试前,应先计算好电容器的容抗(Xc),再算出在测试电压下的回路电流值,然后调节耐压测试仪漏电流预置值,使其略大于回路电流值,再进行测试。
J)测试电缆等分布电容大的元件(设备)要等同于电容器测试。
测试项目1、高压测试:Dielectric Voltage withstand test高压测试为一种国际安规认证机构所要求的必测项目,产品须于出厂前座百分比的测试,它对产品而言,为品质的保证及电气安全性的指标,其测试方式是将一高于正常工作电压的异常电压加在产品上测试,并且这个电压须持续一段时间,最后判定只要无绝缘崩溃情形,即可算是通过此测试2、绝缘阻抗测试Insulation resistance test绝缘阻抗于相关的两点施加直流电压,最高可达1000伏特,通常使用单位为欧姆,可判定良品及不良品3、接地阻抗测试Ground bond test接地阻抗测试为测试产品的接地点,对产品的外壳或者金属部分,施加一个恒流电源来测试两点间的阻抗大小,一般产品规定测试25安培,阻抗不得大于0.1欧姆,而CSA则要求量测40安培检测,可检测出接地点螺丝未锁紧,接地线径太小,接地线路断路等问题4、泄露电流测试Touch current test是指当设备供应电流时,流经设备金属可接触部分经人体至接地部分或可接触部分的电流。
仪迪安规综合测试仪安全操作及保养规程1. 简介仪迪安规综合测试仪是一种用于测试和评估电子设备的安全性能的仪器。
为了确保测试的准确性和避免意外事故发生,本文档旨在提供仪迪安规综合测试仪的安全操作指南和保养规程。
2. 安全操作2.1. 个人安全•在使用仪迪安规综合测试仪之前,请仔细阅读并理解本文档中的全部内容。
•在使用仪器时,请佩戴防护眼镜和耳塞,以防止可能的物品飞溅和噪音。
•使用仪器时,请确保工作区域保持干燥,并避免接触金属或湿润的表面。
•在操作和维护仪器时,请确保仪器已断电,并拔下电源插头以防止电击。
2.2. 仪器操作•在开始任何测试之前,请确保仪迪安规综合测试仪的所有部件和连接线都处于良好的工作状态。
•仪器应放置在平稳的工作平台上,避免碰撞和倾倒。
•在测试期间,请注意仪器的指示灯和显示屏,确保仪器正常工作。
•在连接或断开设备时,请确保仪器和被测试设备都已断电。
•在对高电压设备进行测试时,请确保自己和其他人员远离高电压部分。
•在测试过程中,如发现异常声音、烟雾或异常温度,请立即停止测试并断开电源。
•在测试结束后,请将仪器恢复到初始状态,并断开电源。
2.3. 急救措施•在操作仪器时,如发生触电、灼伤或其他伤害事故,请立即停止使用仪器,并采取适当的急救措施。
•如果情况紧急,请拨打当地的紧急救援电话(如120)。
3. 保养规程3.1. 仪器保养•在使用完仪迪安规综合测试仪后,请将其清洁干净,并确保所有部件和连接线都正确放置。
•定期检查仪器的外观和连接线,如发现任何损坏或松动的部件,请及时修复或更换。
•避免将液体或金属物质溅到仪器上,以免损坏仪器。
•在不使用仪器时,请将其存放在干燥、避光和防尘的地方。
3.2. 软件更新•仪迪安规综合测试仪可能需要定期进行软件更新以保持其性能和功能的最新状态。
•在进行软件更新之前,请确保已备份您仪器上的所有数据。
•在进行软件更新时,请按照仪器提供的操作指南进行,以避免错误和损坏。
安规综合测试仪-19032使用操作说明安规综合测试仪-19032 使用操作说明1.一般规定使用本仪器之前,请先了解本仪器所使用的相关安规标志,以保证安全。
在开启本仪器电源之前,请先选择正确输入电压源(115/230VAC)规格及正确的输入保险丝。
2.前面板功能说明,如图2-1前面板图示(图2-1)按键区功能说明2.1Power 开关:为供应本测试机所需之交流电源的开关。
在使用此开关之前请先详阅读本“安规综合测试仪-19032 使用注意事项”。
2.2STOP 复位:重置按键,当按下此键后主机立即回复到预备测试状态下,亦切断输出且同时清除所有的判定。
2.3START 开始:启动测试键,当按下此键后主机便处于测试状态下,即测试端有输出且各项判定功能也同时启动。
2.4 Cursor 移动:[△] [▽] 两按键用以移动反白光标。
2.5 MENU 菜单:在各主要显示模式下,按下此键即可回到『MAIN MENU』模式。
2.6 PRINT 打印:在『PROGRAM』模式下,按下此键即可透过打印机印出测试参数。
在『TEST』模式下,按下此键即可透过打印机印出测试结果。
2.7 LOCAL :当主机处于 Remote 状态下时,可透过此键将控制权交还给主机1-6安规综合测试仪-19032使用操作说明2.8 Cal-Enable:校正开关,非专业人员禁止使用此功能,否则可能造成产品故障。
2.9 Update:软体更新开关,非专业人员禁止使用此功能。
2.10字键/字符键:为输入各项测试参数数据 (数值或英文字母)。
在『MAIN MENU』显示模式下1—5键可进入各项显示模式。
2.11Function 功能键:在各个不同的显示画面下,有不同的功能。
显示器的右边会有对应的功能说明,若说明文字为空白或灰阶字体,表示该对应功能键无效端子区功能说明2.12 OUTPUT:高压输出的高电位端,此输出端属于高电位输出端通常为高电压输出,因此此测试端是非常危险。

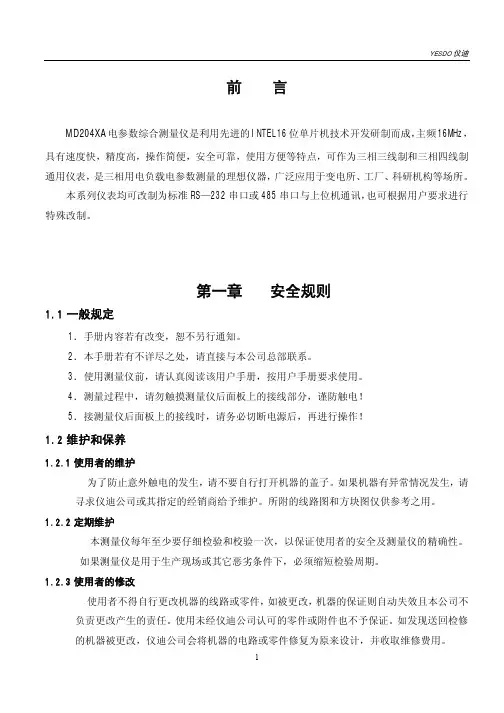

YESDO仪迪前言MD204XA电参数综合测量仪是利用先进的INTEL16位单片机技术开发研制而成,主频16MHz,具有速度快,精度高,操作简便,安全可靠,使用方便等特点,可作为三相三线制和三相四线制通用仪表,是三相用电负载电参数测量的理想仪器,广泛应用于变电所、工厂、科研机构等场所。
本系列仪表均可改制为标准RS—232串口或485串口与上位机通讯,也可根据用户要求进行特殊改制。
第一章安全规则1.1一般规定1.手册内容若有改变,恕不另行通知。
2.本手册若有不详尽之处,请直接与本公司总部联系。
3.使用测量仪前,请认真阅读该用户手册,按用户手册要求使用。
4.测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电!5.接测量仪后面板上的接线时,请务必切断电源后,再进行操作!1.2维护和保养1.2.1使用者的维护为了防止意外触电的发生,请不要自行打开机器的盖子。
如果机器有异常情况发生,请寻求仪迪公司或其指定的经销商给予维护。
所附的线路图和方块图仅供参考之用。
1.2.2定期维护本测量仪每年至少要仔细检验和校验一次,以保证使用者的安全及测量仪的精确性。
如果测量仪是用于生产现场或其它恶劣条件下,必须缩短检验周期。
1.2.3使用者的修改使用者不得自行更改机器的线路或零件,如被更改,机器的保证则自动失效且本公司不负责更改产生的责任。
使用未经仪迪公司认可的零件或附件也不予保证。
如发现送回检修的机器被更改,仪迪公司会将机器的电路或零件修复为原来设计,并收取维修费用。
1YESDO仪迪第二章使用安装2.1包装拆封拆开测量仪包装箱并拆除用于运输的材料。
保存好包装箱及包装材料,以备日后需要重新包装测量仪时使用。
从包装箱中取出测量仪。
除去泡沫。
拉掉胶带,从塑料包装袋中取出测量仪。
2.2 包装箱中的内容测量仪仪表电源线使用说明书合格证售后服务卡装箱清单包装箱中物品若与装箱单所列内容不符,请与本公司售后服务部门或代理商联系。
2.3测量仪电源电压本系列单相电参数测量仪,使用AC 220V±10% 、50Hz±5%的单相电源。
安全综合测试仪操作规程一、引言安全综合测试仪是一种常用的测试仪器,用于对各种安全设备的功能和性能进行测试。
本文将详细介绍安全综合测试仪的操作规程,以确保测试的准确性和安全性。
二、准备工作1. 确认测试仪器的状态:检查测试仪器的电源是否正常,仪表面板是否显示正常,各个部件是否完好。
2. 准备测试样品:根据需要测试的安全设备,准备相应的样品,并确保样品的完好无损。
三、操作步骤1. 连接测试样品:将需要测试的安全设备与测试仪器进行连接。
根据设备的接口类型选择正确的连接线,并按照连接线的接口进行连接。
确保连接牢固,没有松动。
2. 设置测试参数:根据测试要求,设置测试仪器的参数。
包括测试的电压、电流、频率等。
确保设置的参数与实际需要测试的设备相匹配。
3. 进行测试:按下测试仪器的启动按钮,开始进行测试。
根据测试仪器的指示,观察测试结果,并记录下来。
注意观察是否有异常情况发生,如设备短路、过载等。
4. 分析数据:根据测试结果,进行数据分析。
对于合格的设备,记录测试结果并进行下一项测试。
对于不合格的设备,及时停止测试,并进行进一步的分析和处理。
5. 清理测试现场:在完成一项测试后,清理测试现场。
将测试样品归位,并清理测试仪器和连接线。
确保测试现场清洁整齐。
四、注意事项1. 安全操作:在进行测试时,需要注意安全操作。
遵循相关的安全规定,并戴上必要的个人防护装备,如安全眼镜、手套等。
2. 设备保养:定期对测试仪器进行保养和维护,保持其良好的工作状态。
定期检查连接线的情况,如有损坏及时更换。
3. 测试环境:测试时需要保持安静的测试环境,避免外界干扰。
确保测试设备周围没有其他电器设备,以免影响测试结果。
4. 学习和培训:操作人员需要接受相关的培训和指导,掌握正确的操作方法和技巧。
定期参加相关的培训课程,提升自身的技术水平。
五、总结本文详细介绍了安全综合测试仪的操作规程,包括准备工作、操作步骤、注意事项等。
在使用测试仪器时,操作人员务必严格按照规程进行操作,以保证测试的准确性和安全性。

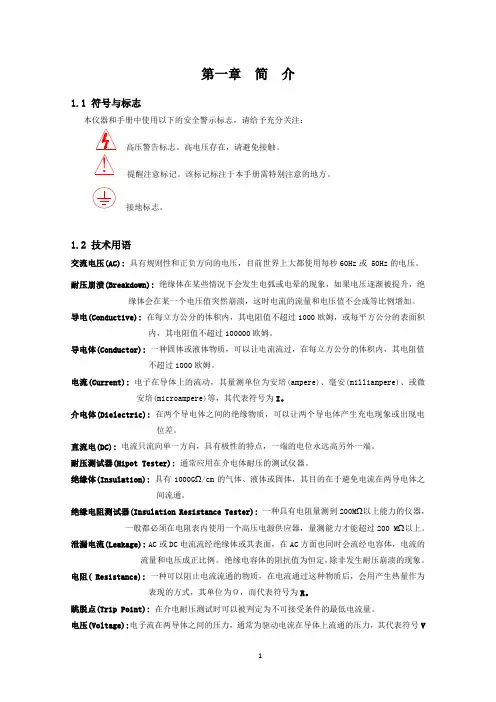

耐压崩溃(Breakdown): 绝缘体在某些情况下会发生电弧或电晕的现象,如果电压逐渐被提升,绝缘体会在某一个电压值突然崩溃,这时电流的流量和电压值不会成等比例增加。
导电(Conductive): 在每立方公分的体积内,其电阻值不超过1000欧姆,或每平方公分的表面积内,其电阻值不超过100000欧姆。
导电体(Conductor): 一种固体或液体物质,可以让电流流过,在每立方公分的体积内,其电阻值不超过1000欧姆。
电流(Current): 电子在导体上的流动,其量测单位为安培(ampere)、毫安(milliampere)、或微安培(microampere)等,其代表符号为I。
介电体(Dielectric): 在两个导电体之间的绝缘物质,可以让两个导电体产生充电现象或出现电位差。
直流电(DC): 电流只流向单一方向,具有极性的特点,一端的电位永远高另外一端。
耐压测试器(Hipot Tester): 通常应用在介电体耐压的测试仪器。
绝缘体(Insulation): 具有1000GΩ/cm的气体、液体或固体,其目的在于避免电流在两导电体之间流通。
绝缘电阻测试器(Insulation Resistance Tester): 一种具有电阻量测到200MΩ以上能力的仪器,一般都必须在电阻表内使用一个高压电源供应器,量测能力才能超过200 MΩ以上。
泄漏电流(Leakage): AC或DC电流流经绝缘体或其表面,在AC方面也同时会流经电容体,电流的流量和电压成正比例。
绝缘电容体的阻抗值为恒定,除非发生耐压崩溃的现象。
电阻( Resistance): 一种可以阻止电流流通的物质,在电流通过这种物质后,会用产生热量作为表现的方式,其单位为Ω,而代表符号为R。
跳脱点(Trip Point): 在介电耐压测试时可以被判定为不可接受条件的最低电流量。
电压(Voltage):电子流在两导体之间的压力,通常为驱动电流在导体上流通的压力,其代表符号V1.3 安全规定1.3.1 测试工作站交流耐压测试仪及其配套电源、连接线、测试装具构成测试工作站。
安规耐压测试-青岛仪迪1.耐压测试仪概念耐压测试仪是测量耐电压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的耐受电压、击穿电压、漏电流等电气安全性能指标。
它主要达到如下目的:a.检测绝缘耐受工作电压或过电压的能力;b.检查电气设备绝缘制造或检修质量;c.排除因原材料、加工或运输对绝缘的损伤,降低产品早期失效率;d.检验绝缘的电气间隙和爬电距离。
2.如何决定耐压测试仪的测试电压决定测试电压最好的方法就是依据测试所需规格设定。
一般而言,我们会依2倍的工作电压加上1000V作为测试电压设定。
例如:一产品的工作电压是220VAC 的话,我们就以2 x 220 + 1000 = 1440 Volt作为测试电压。
当然,测试电压也会因绝缘层的等级的不同而有不同的设定,具有“双绝缘”设计的产品,其使用的测试电压可能高于2 X工作电压+ 1000 V的标准。
这类产品的测试电压可能在1000V到4000V之间或更高。
3.为什么有些规定耐压测试仪必须有500VA变压器这是安规验证单位的需求。
这是为了确保测试仪仪有足够的输出电流,可以正确的测试具有高电容值负载。
然而,这些测试仪器由于输出电流有时会超过100毫安,故具有相当大潜在的危险,所以在部份UL的标准也提到当输出电压可以确保稳定在一电压下输出,则可以不需要到500VA高压测试设备,但不管需不需要500VA的高压测试设备,都是要依据您产品所属的标准要求,才是正确的选择。
4.耐压仪为什么有下限电流的设定(如仪迪IDI610X系列程控耐电压测试仪)生产线上的耐压测试仪使用非常频繁,特别是测试线、测试夹具等经常处于活动状态,容易造成内部芯线断裂开路,而且一般不易发现。
只要回路中的任何一点有开路,则耐压测试仪输出的高压就不能真正加到被测物上。
这些原因都会造成在进行耐压强度测试时,设定的高压并没有真正加到被测物上,自然此时流过被测物的电流几乎为零,由于没有超出耐压测试仪上限的设定值,于是仪器就会给出试验合格的提示,认为绝缘是合格的。
安规测试仪使用方法
安规测试仪是检测电子设备是否符合某种国家标准或是某国电信部门
要求的测试设备,主要是检测电磁兼容性,也即是能从相应的电磁辐射中
得到的电磁干扰的安全水平是否达到一定的阈值。
1、准备工具:安规测试仪本身、被测设备、各种测量适配器等;
2、设置:仪器的初始化设置及检测设备的初始化设置;
3、连接:把安规测试仪与被测设备连接接好,并确保连接状态稳定;
4、检测:根据有关测试标准和标准要求,进行安规测试、谐振调谐
测试等,并记录检测结果;
5、测试报告:整理安规测试的检测结果,结合安规标准的要求,把
测试报告撰写清楚,并把整份测试报告提交审核。
安规测试仪使用完毕后,应当把仪器和相关设备清理干净,妥善保管,以免污染环境,另外也要定期进行校准,保证仪器的精准性。
安全性能综合测试仪(42系列)使用手册检定规程:JJG984—2004 国家接地电阻测试仪计量检定规程JJG795—2004 国家耐电压测试仪计量检定规程JJG1005-2005 国家电子式绝缘电阻表计量检定规程JJG 843-2007《泄漏电流测试仪计量检定规程》执行标准:Q/0205OSD001—2009 96系列安全性能测试仪企业标准目录第一章安全规则........................错误!未定义书签。
1.1一般规定................................ 错误!未定义书签。
1.2维护和保养.............................. 错误!未定义书签。
................................................... 错误!未定义书签。
................................................... 错误!未定义书签。
................................................... 错误!未定义书签。
1.3测试工作站.............................. 错误!未定义书签。
................................................... 错误!未定义书签。
................................................... 错误!未定义书签。
1.4操作人员规定............................ 错误!未定义书签。
................................................... 错误!未定义书签。
................................................... 错误!未定义书签。
仪器名称 综合测试仪功 能 电气测试文件编号仪器型号厂 商版 本 一、面板介绍:1. POWER :电源开关2. LCD 显示屏:显示测试画面B HOST 接口:用于拷贝资料4. 蜂鸣器口:用于发出OK 与NG 声响5.功能键:不同显示画面对应不同功能6. 调用测试文件功能键:用于调取测试资料7.MEAS 键:按此键可直接进入测试界面8.SUTEP 键:按此键可直接进入测量设置界面9.SYSTEM 键:系统设置界面 10.数值键:用于向仪器输入数据11.ESC 键:退出功能 12.BACKSPACE 键:用于删除输入数值最后一个键 13.CAL 键:可选择对扫描测试开路、短路校准 14.KEYLOCK 键:开、解锁键 15.DC BIAS 键:用于允许和禁止直流偏置输出16.RESET 键:复位键,当变压器扫描测试进行时,按下此键即停止扫描17.TRIGGER 键:触发按键,当仪器触发方式设定为MAN (手动)模式时,按此键可触发仪器测试 18.连接扫描盒前端口:用于仪器连接扫描盒进持扫描测量 19.ENTEN 键:用于终止输入数据输入 20.光标键:进行光标移动选择所需项目21.机壳接地端:该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键:复合功能键。
当变压器扫描显示页面,插上U 盘按此键,可选择拷全屏或保存测试数至U 盘;当变压器设置页面,可快速的切换变压器测试页面核 准 审 核 制 作 日 期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称 综合测试仪功 能 电气测试文件编号 仪器型号厂 商版 本二、操作说明:1.仪器、扫描盒、治具的连接如下图:23.连接扫描盒前端口:用于扫描盒连接仪器 24.扫描盒:由仪器控制其扫描测量 25.脚踏板开关: 26.综合测试治具27.SCANNER :控制端口,用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接 28.专用电缆线:用于仪器与扫描盒的连接 29.电源线:用于接通220V/50HZ 的电压 30.SCANNER 接口:通过SCANNER 接口控制变压器扫描盒2.仪器的开机:接通220V/50HZ 电源后,按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
ARINC 429Product OverviewAvionics Interface Technologies3703N.200th StreetOmaha,NE 68022Tel:+1402.763.9644Fax:+1402.763.9645ARINC 429TEST INSTRUMENTATION AIT's ARINC 429hardware modules for PXI,PCI,PCI Express,VME,and VXI provide advanced features and functionality to support even the most demanding test and simulation applications.•Four,eight,16,or 32software programmable Tx/Rx channels •Programmable high/low speed operation •Concurrent operation of all Tx/Rx channels •Full error injection and detection •Cyclic (rate‐oriented)and acyclic label transmissions •Block label transmissions •Label selective trigger for capture/filtering •Real‐time recording and post analysis of multiple channels •In‐line data corruption •Complete Software Development Kit (SDK)providing Device Drivers and APIs for C,C++,C#,,and LabVIEWARINC 429ANALYZERS AIT provides complete ARINC 429Analyzer and Data Acquisition solutions with the Flight Simulyzer ™application software.AIT's Flight Simulyzer ™is an intuitive and easy‐to‐use Graphical User Interface (GUI)that allows users to capture and analyzer ARINC data.Additionally,it supports simulation and generation of ARINC 429traffic including error injection.Flight Simulyzer ™can be used in conjunction with the AIT ARINC 429USB module to provide a portable analyzer and simulator solution.Together with the AIT PCI and PXI modules,Flight Simulyzer ™can be used to provide a desktop PC solution.RUGGED/EMBEDDED SOLUTIONS AIT's ARINC 429PMC,XMC,and PC/104+modules are rugged,reliable,full‐featured interface modules designed to provide dependable ARINC 429interfaces in the harshest environments.The rugged interface modules are provided with conduction cooled,extended temperature,and conformal coating options.Additionally,they are supported with RTOS (VxWorks,LynxOS,and others)device drivers and APIs.The AIT family of ARINC 429products provide solutions for Test Instrumentation,Data Acquisition,Protocol Analysis,and Rugged/Embeddedapplications.To buy, sell, rent or trade-in this product please click on the link below:/Avionics-Interface-Tech-AIT-USB-429-4-Data-Transfer-Unit.aspx COMPLETE ARINC429SOLUTIONSAIT proudly provides the industry’s most capable ARINC429products coupled with market‐leading customer support to ensure your long‐term success!ADVANCED MONITORING&DATA ACQUISITIONWith large amounts of on‐board memory(128MB),an IRIG B time encoder/decoder for external clock synchronization,and a flexible triggering and filtering engine,the AIT ARINC429modules provide an advanced monitoring and data acquisition solution.•High channel density with full monitoring of up to 32channels concurrently(Up to64channels for VXI and VME modules)•Hardware timestamping of all receives data with1 ms resolution,with independent on0board clock orsync to ecternal IRIG‐B input•Complex software configurable triggers and filters •Full error detection•Simultaneously receive data to chronological bus monitor and Label/SDI‐specific buffersIN‐LINE DATA CORRUPTIONLink any receive channel to any transmit channel to provide a“pass through”data channel.Supports operation as an in‐line data analyzer.Also,data corruption operations can be defined to selectively modify ARINC429label data to inject errors prior to re‐transmission.HIGH QUALITY HARDWARE MODULESAIT’s ARINC429modules utilize an FPGA based architecture to provide a flexible ARINC429compliant protocol engine which is also capable of supporting low level error injection and detection and which can easily support program‐specific customizations when required. With years of experience supporting aerospace applications,AIT understands the importance of supporting the entire life span of programs and is committed to obsolescence mitigations as well as consistent,reliable,on‐time product delivery.All AIT ARINC429modules are designed and manufactured in accordance with AS9100Rev C and ISO 9001:2008compliant processes.FLEXIBLE,HIGH‐PERFORMANCE OUTPUTThe AIT FPGA based ARINC429protocol engine provides flexible and efficient output operations:•Autonomous operation of labels,in rate‐oriented and block transfer modes of operation•Acyclic(on command)label transmissionconcurrently with scheduled output•Full error injection for each label transfer including short gap,parity,bit count,encoding•Multi‐buffering with real‐time buffer updates •Programmable gap time between labels •Programmable selection of High/Low speed operations on all channels•Industry’s highest channel density with up to32 fully operational concurrently operating channels(Up to64channels for VXI and VMEmodules!)/429******************AIT’s ARINC 429SOFTWARE DEVELOPMENT KITAIT’s ARINC 429SDK provides a complete suite of software tools and APIs to support intuitive and effective use of the features and functions of the AIT ARINC 429hardware modules.MULTIPLE OPERATING SYSTEMS The ARINC 429SDK provides Drivers and APIs for a variety of Operating System platforms:•Microsoft Windows XP and Windows 7•Linux •VxWorks •LabVIEW Real‐Time •Other RTOS’s on request (LynxOS,Integrity,...)MULTIPLE PROGRAMMING LANGUAGES Whether your integrating the AIT ARINC 429solutions into a legacy C based application or using the latest .NET or LabVIEW application development environments,we’ve got you covered with APIs for:•ANSI C •C++/Visual C++•C#• •LabVIEW (VIs)EASY INTEGRATION The ARINC 429SDK is built around a common ARINC 429Configuration Data core format which allows application designers to specify ARINC 429output and input configurations (e.g.output label transmit rates,input label filters,...)using an intuitive XML format which is formally defined in an XML Schema.This common configuration data format can be used to configure AIT's Flight Simulyzer analyzer application,the LabVIEW Instrument Driver component of the SDK,as well as the C++,C#,and software APIs.INTUITIVE &EASY‐TO‐USE ANALYZER AIT’s Flight Simulyzer ™is a Graphical User Interface (GUI)application that is easy to use and ready to go,right out of the box.It allows you to start capturing,analyzing,and simulating ARINC 429data on multiple channels in just a few clicks.Additional key features of Flight Simulyzer ™include:•Capture and analyze data from multiple ARINC 429input channels •Define and execute complex simulations of multiple rate‐oriented Labels •Simulate output data on multiple channels •Receive data to Label/SDI specific buffers •Send Acyclic Labels on command •Update,Modify,View ARINC 429data on‐the‐fly •Multi‐protocol support,capture,analyze,and simulate MIL‐STD‐1553bus dataLabVIEW Real‐Time INSTRUMENT DRIVER The ARINC 429SDK includes AIT’s ARINC 429LabVIEW Instrument Driver which is an easy to use driver that has been certified Compatible with LabVIEW and distinguished as a best‐in‐class add‐on product.The driver has been tested and verified,by National Instruments,to properly integrate withLabVIEW.Avionics Interface Technologies 3703N.200th Street Omaha,NE 68022Tel:+1402.763.9644Fax:+1402.763.9645/429******************3Nov 2014Doc No.40308001v01.01.01©2014Avionics Interface Technologies。
安规综合测试仪使用操作说明一、产品概述二、产品功能1.电气性能测试:测试产品的输入电流、输入电压、功率因素等电气性能指标,以确保产品工作在安全电气参数范围内。
2.绝缘性能测试:测试产品的绝缘电阻,以判断产品的绝缘性能是否符合标准要求。
3.跳闸保护测试:测试产品的过流跳闸保护时间和过压跳闸保护时间,以验证产品的安全保护性能。
4.启动性能测试:测试产品的启动电流和启动时间,以判断产品的启动性能是否符合要求。
三、注意事项1.使用前请认真阅读本操作说明书,并按照说明进行操作。
2.检查测试仪是否完好无损,若发现有损坏或缺陷,请勿使用。
3.请确保所测试的电子产品符合标准要求。
4.在测试过程中,请遵循电器安全操作规程,以免发生意外。
四、使用步骤1.连接电源:将测试仪的电源线插入交流电源插座,将电源开关打开。
2.连接被测试产品:根据被测试产品的类型,使用相应的接口线连接到测试仪的测试接口上。
3.设置测试参数:使用测试仪上的控制面板或触摸屏,在界面上设置正确的测试参数,例如输入电压、电流范围等。
4.进行测试:按下开始测试按钮,测试仪将会自动进行测试,同时显示测试结果。
5.结果判定:根据测试结果,判断产品是否符合安全性能要求。
若符合,记录测试结果;若不符合,需进行修正或重新设计。
6.测试完成后,断开电源,并将测试仪恢复到初始设置状态,以备下次使用。
五、维护保养1.定期清洁:切断电源后,使用软布轻轻擦拭测试仪表面,保持干净。
2.防尘防湿:使用结束后,请存放在干燥、通风的地方,避免灰尘和湿气对测试仪的影响。
3.定期维护:请按照说明书要求,定期进行内部维护和保养,以保证测试仪的正常运行。
4.注意安全:在维护过程中,请断开电源,并确认仪器已处于关机状态,以免发生电击或其他意外。
六、故障排除1.无法开机:请检查电源线是否插紧,交流电源是否正常,尝试更换电源插座再次启动。
2.测试结果异常:请检查测试参数是否设定正确,接口线是否连接正常,被测产品是否符合标准要求。
耐压崩溃(Breakdown): 绝缘体在某些情况下会发生电弧或电晕的现象,如果电压逐渐被提升,绝缘体会在某一个电压值突然崩溃,这时电流的流量和电压值不会成等比例增加。
导电(Conductive): 在每立方公分的体积内,其电阻值不超过1000欧姆,或每平方公分的表面积内,其电阻值不超过100000欧姆。
导电体(Conductor): 一种固体或液体物质,可以让电流流过,在每立方公分的体积内,其电阻值不超过1000欧姆。
电流(Current): 电子在导体上的流动,其量测单位为安培(ampere)、毫安(milliampere)、或微安培(microampere)等,其代表符号为I。
介电体(Dielectric): 在两个导电体之间的绝缘物质,可以让两个导电体产生充电现象或出现电位差。
直流电(DC): 电流只流向单一方向,具有极性的特点,一端的电位永远高另外一端。
耐压测试器(Hipot Tester): 通常应用在介电体耐压的测试仪器。
绝缘体(Insulation): 具有1000GΩ/cm的气体、液体或固体,其目的在于避免电流在两导电体之间流通。
绝缘电阻测试器(Insulation Resistance Tester): 一种具有电阻量测到200MΩ以上能力的仪器,一般都必须在电阻表内使用一个高压电源供应器,量测能力才能超过200 MΩ以上。
泄漏电流(Leakage): AC或DC电流流经绝缘体或其表面,在AC方面也同时会流经电容体,电流的流量和电压成正比例。
绝缘电容体的阻抗值为恒定,除非发生耐压崩溃的现象。
电阻( Resistance): 一种可以阻止电流流通的物质,在电流通过这种物质后,会用产生热量作为表现的方式,其单位为Ω,而代表符号为R。
跳脱点(Trip Point): 在介电耐压测试时可以被判定为不可接受条件的最低电流量。
电压(Voltage):电子流在两导体之间的压力,通常为驱动电流在导体上流通的压力,其代表符号V1.3 安全规定1.3.1 测试工作站交流耐压测试仪及其配套电源、连接线、测试装具构成测试工作站。
1、位置选择工作站的位置必须安排在一般人员非必经的处所,使非工作人员远离工作站。
如果因为生产线的安排而无法做到时,必须将工作站与其它设施隔开,并且特别标明“测试工作站”。
如果工作站与其它作业站非常接近时,必须特别注意安全的问题。
在测试时必须标明“危险!测试执行中,非工作人员请勿靠近!”。
2、输入电源本测试仪工作电源220V AC±10%,50Hz±5%单相,在开机前务必检查并确定电压与输入电源电压一致,否则会造成机器损坏和人员伤害,另外也必须选择正确规格的保险丝(5A),更换保险丝前必须先拔掉输入电源线,以避免危险。
交流耐压测试仪必须有良好的接地,作业前务必将地线接妥,以确保人员安全。
测试站的电源必须有单独的开关,安装于测试站的入口显眼处并予特别标明,以便接触及靠近者清楚辨别。
一旦有紧急事故发生时,可以立即关闭电源,再进入处理事故。
3、工作场所尽可能使用非导电材质的工作桌工作台。
操作人员和待测物之间不得使用任何金属。
操作人员的位置不得有跨越待测物去操作或调整待测设备的现象。
测试场所必须随时保持整齐、干净,不得杂乱无章。
不使用之仪器和测试线请放于固定位置,须让相关人员能立即确认出正在测试的物件。
不得在易燃物品的旁边使用交流耐压测试仪。
1.3.2 操作人员规定1、人员资格:交流耐压测试仪在错误的操作时可能造成误触电,这足以造成人员的伤害,这种伤害甚至是有生命危险的,因此必须由训练合格的人员使用操作。
2、安全守则:操作人员必须随时给予教育和培训,使其了解各种操作规则的重要性,并依安全规则操作测试仪。
3、衣着规定:操作人员不可穿佩有金属装饰的衣服及带金属的手饰和手表等,以免造成意外触电;在操作本仪器时必须佩带绝缘手套。
4、医学规定:禁止有心脏病或配戴心率调整器、心脏起搏器的人员操作交流耐压测试仪。
1.3.3 测试安全程序规定交流耐压测试仪的电源接地线一定要按照规定接妥。
拆接测试仪后面板上的接线时,请务必在切断电源、断开空气开关后,再行操作!操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。
遥控开关不用时应定位放置。
1.3.4 安全要点(1)、非合格的操作人员和不相关的人员应远离测试区。
(2)、随时保持测试区的安全和有序。
(3)、在测试进行中绝对禁止碰触被测负载或任何与待测物有连接的物件,谨防触电!(4)、拆接测试仪前面板上的接线时,请务必在切断电源,再行操作!(5)、进行耐压测试时,被测负载与大地以及周围物体应保持良好的电气隔离。
尤其注意:被测负载与生产流水线体应保持良好的电气隔离。
(6)、交流耐压测试仪电源必须安全接地(7)、万一发生任何问题,请立即关闭电源。
1.4 产品概述1.4.1 产品简介MN429XA系列综合测试仪具有交流耐压、直流耐压、绝缘、接地、泄漏、功率、启动和开短路功能联合测试,不同型号测试项目数量不同,8项测试最快5.5秒完成,PID调节0.2秒稳定升压升流,大尺寸LCD显示,高精度,高效率。
1.4.2 性能特点(1)、交流耐压、直流耐压、接地、绝缘、泄漏、启动、功率、开短路8项联合测试,节约80%人力。
(2)、测试快速,8项功能测试最快5.5S完成。
(3)、测试精度高,安规测试基本精度1.5%,电参测量0.5级。
(4)、测试电压、电流带有缓升缓降功能(时间可设),满足不同测试需求。
(5)、关键指标具有上下限设定功能,自动判断,防止漏检;对产品测试失败进行智能分析,声光报警。
(6)、泄漏测试,模拟阻抗可选,满足不同行业标准。
(7)、外置电源型,输出电压和输出频率可设置,同时满足国内、国外产品检测需求。
(8)、50个测试组,每组8个测试步,可对组间进行编程,可进行单步或连续测试,能满足二次启动测试要求。
(9)、320*240点阵式液晶显示屏,智能分析,声光报警。
(10)、接口功能丰富,满足自动化测试需求;可配置不同通讯地址,便于网络化管理。
(11)、具备线路补偿功能。
(12)、采用中文菜单提示操作步骤,光标指示,简单易懂,全数字键盘操作,设置更便捷。
第二章安装与储运2.1 选择测试仪安装位置在选择测试仪的安装位置时,应考虑以下各项:(1)远离易燃、易爆、易腐蚀介质,如酒精、稀释剂、硫酸等;(2)远离热源、避免日晒:必须避免温度急剧变化,温度急剧变化会使水汽凝结于机器内部;注意:当凝结水珠现象出现时禁止使用本测试仪。
(3)远离锅炉、加湿器、水源等;(4)远离强电干扰源;(5)远离明显的震动和冲击;(6)工作环境洁净、无粉尘、通风良好;(7)远离精密仪器。
2.2 拆封和检查安全性能综合测试仪使用一个内部用泡棉保护的木箱包装。
如果收到时,包装箱有破损,请检查仪器的外观是否有形变、刮伤、或面板损坏等。
如有损坏,请立即通知仪迪电子公司或其经销商,并保留包装箱和泡棉,以便了解损坏发生的原因。
我们的服务中心会为您修复或更换新机。
在未通知仪迪公司或其经销商前,请不要立即退回产品。
为了防止意外触电发生,请不要自行打开机盖。
如果机器有异常发生,请寻求仪迪电子有限公司或其指定经销商予以维护。
用户收到测试仪后,请按照装箱清单核对仪器型号、仪器附件及随机文件等。
若包装箱中的物品与装箱清单所列内容不符,请与仪迪销售经理或代理商联系。
2.3 检查输入电源和保险丝安全性能综合测试仪使用AC220V±10%,50HZ±5%的单相电源。
同时必须使用正确规格的保险丝(F5A)。
在更换保险丝前,必须关闭输入电源,拔下电源线,以避免危险。
在接上工作电源前,必须先确认所使用的电源插座是否带有地线。
安全性能综合测试仪是使用三芯电源线,当电源线插到具有地线的插座时,即已完成机壳接地。
泄漏、功率、启动及热耐压的测试需要外接AC220V,50HZ或60HZ的单相交流电源(注意:测试时要使输入电压频率、综合测试仪的设置频率、被测物的额定工作频率一致)。
为了测试结果的精确与稳定,请选用稳压变频电源或外置隔离变压器供电。
选用的电源输出功率和变压器的容量不应小于安全性能综合测试仪标识容量。
2.4 测试仪接地注意:在接上工作电源之前,必须保证本测试仪已经良好接地。
本系列测试仪有两种接地方式:(1)、电源线接地:本系列测试仪使用三芯电源线,当电源线插到具有地线的插座时,即完成机壳接地。
(2)、通过后面板上的接线端子接地:通过测试仪隔离电源输入板上的接地端子接地。
2.5 操作、存储、运输环境2.5.1 操作环境操作环境温度:0~40℃操作相对湿度:20~80%RH40℃2.5.2 存储环境存储环境温度:-40℃到55℃;存储相对湿度:20~80%RH 40℃注意:必须避免温度的急剧变化,温度急剧变化会使水气凝结于仪器内部。
2.5.3 运输环境请保留所有的原始包装材料,如果仪器须返回维修,请用原来的包装材料包装。
且提前与仪迪公司的服务中心联系。
送修时,请务必将电源线和测试线等全部的附件一起送回,并请注明故障现象。
另外,请在包装上注明“易碎品,请小心搬运”等字样。
如果无法找到原始包装材料来包装,请按照下列说明来包装:(1)先用塑料布将仪器包好;(2)再将仪器置于可以承受500千克力的木箱或多层纸箱中;(3)先用厚泡沫塑料保护仪器前面板,再用可防震的材料填充仪器周围,厚度大约为70-100mm;(4)妥善密封箱体;注明“易碎品,请小心搬运”。
第三章技术指标3.1 整机规格3.2 技术参数注意:(1)以上各技术参数为标准配置。
测量精度为计量精度,计量时需满足计量条件且不加测试盒等辅助配件。
(2)以上测试项目可根据用户需要进行配置,不同型号规格仪表测试功能会有差异。
如:常规八合一综测具备八项测试功能,常规六合一综测具备六项测试功能。
(3)用户可根据产品工艺要求选择所需综合测试仪测量电流及功率范围: 3KVA、6KVA及以上,同时扩展外置供电电源或隔离变压器的功率和电流容量。
(4)用户的特殊要求参考双方签署的技术协议,本用户手册不作修改。
(5)外置变频电源的综测,启动、功率、泄漏三项连续测试时可以实现无间断输出。
(6)使用仪表进行测试时,建议用户按开短、接地、绝缘、耐压、启动、泄漏、功率的测量顺序进行测试,也可根据被测产品的实际情况改变测量顺序。
第四章结构介绍4.1 前面板简介1、电源开关2、启动测试按键3、停止测试按键4、液晶显示屏5、键盘区6、报警指示灯7、测试指示灯8、合格指示灯9、USB 接口4.2 后面板简介A larm Light 报警灯脚踏开关P LC遥控开关R S 232电脑通讯电源通讯R S 232P edal S w itch功能接口F u n c tio n P o rt1234输出1O u tp u t 1O u tp u t 2输出25A~220V /50H z高压端H ig h -V o lta g e1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18 19 20 21隔离 输入Isolated P ow er Input功 率泄 漏L e a k a g e In p u tP o w e r In p u t启 动R u n In p u t公共端C o m m o n1,2,3,4——“输出1”四个接线柱:分别接对应测试盒的对应颜色的引线。
