ⅠⅡ量具使用培訓教材(1)主講:內容:一、卡尺的使用及保養二、分厘卡的使用及保養三、塞尺的使用及保養四、螺紋塞規的使用及保養一、卡尺的使用及保養1、卡尺的使用功能:外卡、內卡、深度、段差範圍:(0-150mm、0-200mm、0-300mm)1.1準備工作1.1.1依据圖紙找出將測量之尺寸的基準,所示範圍,單位等,以便采用最快捷的方式量測.1.1.2 清潔待測試件.1.2調零1.2.1 數顯卡尺:將兩外測量爪閉合,對光觀察兩測量爪間是否有透光現象,數值是否為“0”;如不為“0”,則按下表上的調零按鈕,使顯示值為“0”.1.2.2 表盤卡尺:將兩外測量爪閉合,對光觀察兩測量爪間是否有透光現象,且看指針是否與“0”位線重合.如不重合,則旋轉表盤,使之相重合.1.2.3 游標卡尺: 將兩外測量爪閉合,對光觀察兩測量爪間是否有透光現象,且看主.次刻度之0”是否在一條直線上.1.3卡尺的測量1.3.1首先根據測量要求確定測量時使用卡尺的測量部位,清洁卡尺、重歸零三次、檢查卡尺是否有異常.1.3.2 使用外卡時將下端量爪靠至大於所測物,主尺量爪靠在被測物的一端.推動副尺至副尺量爪靠在被測物的另一端.1.3.3 使用內卡時將上端量爪移開距離小於被測物,主尺量爪輕靠在被測物一端的適當位置,移動副尺量爪靠在被測物的另一端,量測內徑時取最大值.1.3.4 測深度時可先移動副尺至大於被測物體,再將深度測量尺尾部靠緊於被測物底部,然后移動副尺到靠在被測物的上部,量測時卡尺與被測物平行.1.3.5 量測段差時先將副尺移至大於被測物體,再將主尺前端靠緊被測物的一端,推動副尺使副尺靠在被測物的另一端.2、卡尺的保養2.1嚴禁有水或油污沾附于卡尺上.2.2嚴禁用尖硬物品在卡尺任一部位上刻划.2.3嚴禁卡尺由高處掉落.2.4嚴禁日光直接照射于卡尺上.2.5使用完后,于卡尺之活絡杆移動槽內加入适量防銹油;并來回移動數下,以使油量均勻分散;清洁其表面臟污;放置於專用盒內.2.6若發現卡尺有不能歸零,量測爪不平,測量杆變形等現象,速通知儀校人員人員處理.二、分厘卡的使用及保養1、分厘卡的使用功能:外徑、內徑、深度範圍:(0-25mm、25-50mm、50-75mm)1.1準備工作1.1.1依据圖紙找出將測量之尺寸的基準,所示範圍,單位等,以便采用最快捷的方式量測.1.1.2 清潔待測試件.1.2調零1.2.1 檢查千分尺刻度是否清晰、固定、螺母鬆緊是否適當.1.2.2 檢查千分尺是否能歸零扭動旋鈕是否順暢.1.2.3 測量時打開固定旋鈕,把千分尺移動到大於被測物尺寸,將千分尺的測砧輕輕靠在被測物上,再旋限力鈕3聲.在主尺上讀毫米數、副尺上讀小數值.如有修正值需補正.1.2.4 測量完后將千分尺輕輕合攏,將固定旋鈕關緊.1.2.5 若千分尺長時間不使用應加上防銹油.1.3測量1.3.1調零后,轉動分厘卡之活絡杆,使兩測量面之距離與所測尺寸相近.1.3.2將固定測量面平行緊貼于基準邊,移動活絡杆使另一測量面貼于所測尺寸另一端.1.3.3輕擰活絡杆尾端旋轉軸,響三下后停止旋轉.1.3.3讀出數值.1.4讀數1.4.1數顯分厘卡:直接讀出顯示數值.1.4.2不歸零分厘卡:主刻度之數值(整數值)+次刻度中與主刻度基線對齊之刻度值(小數值的和為讀數值.1.4.3 一般分厘卡:同1.4.2.2、分厘卡的保養2.1嚴禁有水或油污沾附于分厘卡上.2.2嚴禁用硬物在分厘卡任一部位上刻划.2.3嚴禁分厘卡由高處掉落.2.4當兩測量面貼合后,不得用力擰主活絡杆.2.5測量過程中,當听到響三下后停止旋轉.2.6使用完后,于分厘卡之測量面加入适量防銹油;清洁擦拭其表面臟污;將兩測量面緊合放置于專用盒內.2.7若發現分厘卡有不能歸零(除本身不能歸零外),量測面不平,測量杆變形損壞等現象,速通知儀校人員人員處理.2.8存放過程中不得有日光直接照射于分厘卡上.2.9 若千分尺長時間不使用,須加上防銹油.三、塞尺的使用及保養1、塞尺的使用1.1平面度檢測1.1.1依据圖紙找出待檢測之基面,將待測面於標準水平台貼合.1.1.2用圖面標注之厚度之塞尺,平貼于平台表面.1.1.3用此塞尺於不同位置處插入標準水平面與待測面之間,如塞尺能通過,則所測平面度大於所用塞尺規格.1.1.4若不能通過,則另換小一規格之塞尺再試.直至塞尺能插入標準水平面與待測面之間,此時所用前一規格為該待測面之平面度.1.2間隙檢測1.2.1用小于圖面標注之厚度塞尺,平貼于檢測之基准面;輕移塞尺至兩待測面任意几處;1.2.2重复1.1.3 ~ 1.1.4.2、塞尺的保養2.1嚴禁有水或油污沾附于塞尺上.2.2嚴禁用硬物在塞尺任一部位上刻划.2.3嚴禁用力扭曲,拉伸塞片.2.4檢測時,不得用力塞塞尺.2.5若發現塞尺有扭曲,變形,折彎等現象,速通知儀校人員人員處理.2.6使用完后,于塞尺上加入适量防銹油;清洁其表面臟污;將塞尺疊合,放置于專用盒內.四、螺紋塞規的使用及保養1、螺紋塞規的使用1.1 準備工作1.1.1 檢查待測孔內是否清潔,有無廢屑等不良現象.1.1.2 根據圖面所示尺寸大小,選擇適合規格的螺紋塞規.1.2 測量方法1.2.1 用螺紋塞規的通端順著待測孔徑的螺紋緩緩向里旋轉,如可以通過則表示通端合格.1.2.2 再用螺紋塞規的止端順著待測孔徑的螺紋緩緩向里旋轉,如不能通過則表示合格.如可以通過則表示不合格.1.2.3 螺紋塞規的止端最多過一牙,通端可順暢扭過.1.2.4 螺紋塞規一端有一白色線糟為不過端.2、螺紋的標注M10×0.5-6gM:公制代號10:大徑0.5:牙距6g:公差等級3、螺紋塞規的保養3.1 使用前檢查待測位置不能有毛刺,油污,水分等.3.2 待測物與螺紋塞規的溫差不能過大.3.3 使用過程中嚴禁用手直接接觸螺紋塞規測量部位.3.4 每次使用完后應及時將該螺紋塞規表面清潔並加防銹油放進該規格盒中.3.5 嚴禁從高處掉落.。

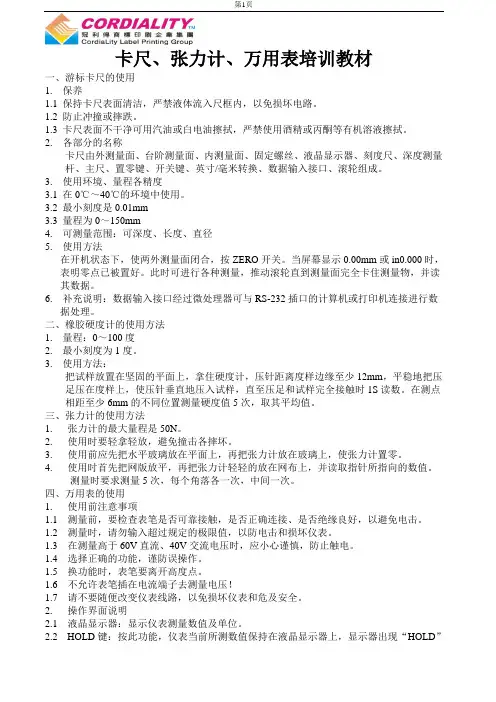

卡尺、张力计、万用表培训教材一、游标卡尺的使用1. 保养1.1 保持卡尺表面清洁，严禁液体流入尺框内，以免损坏电路。

1.2 防止冲撞或摔跌。

1.3 卡尺表面不干净可用汽油或白电油擦拭，严禁使用酒精或丙酮等有机溶液擦拭。

2. 各部分的名称卡尺由外测量面、台阶测量面、内测量面、固定螺丝、液晶显示器、刻度尺、深度测量杆、主尺、置零键、开关键、英寸/毫米转换、数据输入接口、滚轮组成。

3. 使用环境、量程各精度3.1 在0℃～40℃的环境中使用。

3.2 最小刻度是0.01mm3.3 量程为0～150mm4. 可测量范围：可深度、长度、直径5. 使用方法在开机状态下，使两外测量面闭合，按ZERO开关。

当屏幕显示0.00mm或in0.000时，表明零点已被置好。

此时可进行各种测量，推动滚轮直到测量面完全卡住测量物，并读其数据。

6. 补充说明：数据输入接口经过微处理器可与RS-232插口的计算机或打印机连接进行数据处理。

二、橡胶硬度计的使用方法1. 量程：0～100度2. 最小刻度为1度。

3. 使用方法：把试样放置在坚固的平面上，拿住硬度计，压针距离度样边缘至少12mm，平稳地把压足压在度样上，使压针垂直地压入试样，直至压足和试样完全接触时1S读数。

在测点相距至少6mm的不同位置测量硬度值5次，取其平均值。

三、张力计的使用方法1. 张力计的最大量程是50N。

2. 使用时要轻拿轻放，避免撞击各摔坏。

3. 使用前应先把水平玻璃放在平面上，再把张力计放在玻璃上，使张力计置零。

4. 使用时首先把网版放平，再把张力计轻轻的放在网布上，并读取指针所指向的数值。

测量时要求测量5次，每个角落各一次，中间一次。

四、万用表的使用1. 使用前注意事项1.1 测量前，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好，以避免电击。

1.2 测量时，请勿输入超过规定的极限值，以防电击和损坏仪表。

1.3 在测量高于60V直流、40V交流电压时，应小心谨慎，防止触电。

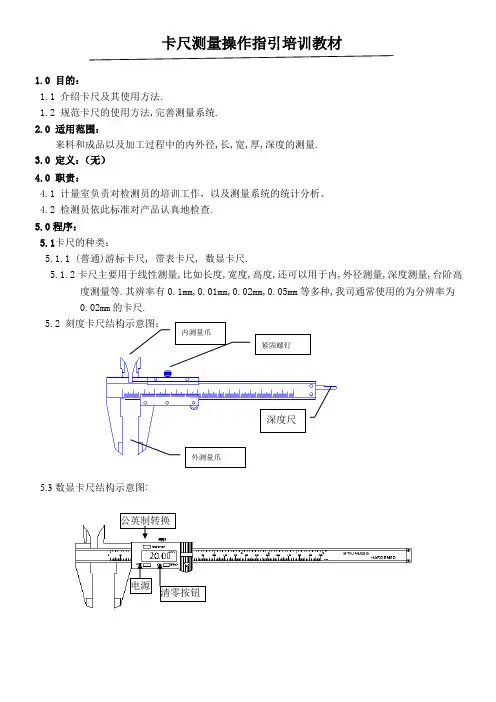

卡尺测量操作指引培训教材1.0 目的：1.1 介绍卡尺及其使用方法.1.2 规范卡尺的使用方法,完善测量系统.2.0 适用范围：来料和成品以及加工过程中的内外径,长,宽,厚,深度的测量.3.0 定义：（无）4.0 职责：4.1 计量室负责对检测员的培训工作，以及测量系统的统计分析。

4.2 检测员依此标准对产品认真地检查.5.0程序：5.1卡尺的种类：5.1.1 (普通)游标卡尺, 带表卡尺, 数显卡尺.5.1.2卡尺主要用于线性测量,比如长度,宽度,高度,还可以用于内,外径测量,深度测量,台阶高度测量等.其辨率有0.1mm,0.01mm,0.02mm,0.05mm等多种,我司通常使用的为分辨率为0.02mm的卡尺.5.25.3数显卡尺结构示意图:紧固螺钉外测量爪深度尺清零按钮电源公英制转换5.4 带表卡尺结构示意图:5.5 测量前的检查工作：5.5.1卡尺是否在检定的有效使用期内. 5.5.2卡尺的分辨率达到公差带的十分之一,精度达到公差带的十分之一到三分之一.5.5.3卡尺打开和合上灵活,用布清除尺面上的污渍,合上卡尺检查是否对零,若使用的为刻度卡尺或带表卡尺不对零则要申请计量,若使用的是数显卡尺则可按清零键对零,但必须先清除尺面上的污渍和两外量爪间的污渍.5.6卡尺的使用：5.6.1右手握卡尺,保持尺身水平,张于两测量爪使其间的距离大于被测长度.5.6.2将被测件卡入两爪间,使被测直线与尺身平行,被测件在测量时不能有变形或弯曲.5.6.3读数时应卡着被测件读数而不能松于被测件后再读数.5.6.4读数：如图示：主尺上每一格为1mm,而游标上50格为49mm,每格为0.98mm,即游标上的一格比主尺上的一格小0.02mm.光标上第几(n)格与主尺上的刻度对齐,则不足一毫米的读数为n*0.02mm.5.6.5读数方法：A: 10mm B: 15*0.02=0.30mm读数: 10.30mmA. 从卡尺的主尺上读出毫米整数. 注意观察指针转动一周几毫米B. 看光标上第几(n)格与主尺上的刻度对齐,则不足一毫米的小数部分为n*0.02mm.C. a,b两部分相加即为测量的读数.5.7注意：5.7.1保持各测量面和其它表面的清洁。

游标卡尺使用培训教材
一、用途说明：
游标卡尺广泛用于诸多行业在机械制造、零件加工过程中对各种外径、长度、深度和厚度规格尺寸的检测。

它主要由两大部分组成，即是由主尺和标尺。

目前大体可分为刻度游标直读式、带表深度游标式、电子游标显示式三种。

适用于品质、计量等方面的人员在制造、检测过程中衡量产品尺寸及其零件、物品和修理等方面中不可缺少的重要工具之一。

二、结构说明：
1、主要参数：
①主尺长度150mm, 标尺精度0.01， 0.02，0.05
②主尺长度200mm, 标尺精度0.01， 0.02，0.05
③主尺长度300mm, 标尺精度0.02，0.05
④主尺长度500mm, 标尺精度0.02，0.05
⑤主尺长度1000mm, 标尺精度0.02，0.05
2、主要结构：
①主尺：用于读取游标尺刻度线对应的整毫米数；
②游标尺：用于读取对准主尺上某一条刻度线的游标尺上的刻度数；
③内测量爪：用于测量内径；
④外测量爪：用于测量外径；
⑤深度尺：用于测量深度；
⑥紧固螺母：用于固定游标尺
⑦紫铜楔子：用来调整标尺间隙用精度。

⑧微调附件：用来读取数据前的精度调整。

三、附件说明：
①电子式游标副尺
②带表式游标副尺。

卡尺的使用方法一 . 卡尺的基本知识卡尺是一种用来测量外尺寸和内尺寸 . 肓孔 . 阶梯, 高度差及凹槽等相关尺寸或距离的量具 . 具有多种测量功能, 根据其结构与功能可分为: 游标卡尺, 数显卡尺, 带表卡尺, 深度卡尺, 高度卡尺和特种卡尺1. 游标卡尺是利用游标原理对两测量面相对移动分隔的距离进行读数的丈量用具 . 简称卡尺或普通卡尺 . 具有四个功能:1. 外尺寸测量2. 内尺寸测量3. 深度和高度尺寸测量4. 用於划直线和平行线, 有时也称四用卡尺.其结构部件主要有内量爪, 外量爪, 深度丈量杆, 紧固镙丝, 主尺框和游标尺框等 .2. 带表卡尺: 利用机械传动系统, 将两测量面的相对移动转变为指示表指针的回转运动, 并借助尺身标尺和指示表对两测量面相对移动所分隔的距离进行读数的丈量用具 . 与游标卡尺比较只有主标尺没有副标尺, 其副标尺所显示的数字通过指示表盘表示出来,3. 数显卡尺: 利用电子丈量, 数字显示的原理, 对两测量面相对移动分隔的距离进行读数测量的用具, 机- 电- 光一体化的产品 . 尺身上已经没有刻度值作为读数的依据, 有三部份组成, 1. 机械尺身 2. 定栅尺3. 电子部件, 机械尺身是利用游标尺的尺身结构 .4. 高度卡尺, 简称高度尺, 由於其机理与卡尺类同, 均分为高度游标尺, 带表高度尺和电子数显高度尺三类5. 深度卡尺是一种测量部品台阶或台阶差的卡尺 .6. 特殊卡尺是为了满足特殊的要求进行设计的专用卡尺, 没有特别的样式和结构下面是一些特殊用途的卡尺二.使用方法一) . 使用卡尺之前需要清理外量爪和内量爪表面的杂质和异物, 从而确保丈量的准确性 .二) . 确认是否已经归零, 闭合卡尺的外量爪为零值状态, 观察示值是否为零, 是否测量面存在间隙 . 如没有置零需手动归零, 当然也可以永久设定为原点, 不间断电源的条件之下 .三) . 卡尺的内量爪的有效深度为12mm, 如超过此深度应采用其它方法进行丈量四) . 丈量外径时应把丈量面拉大且超过被测体, 测内径时应将丈量面置小於被测体然后再进行测量五) . 进行深度丈量时, 先把丈量杆拉出超过被测体深度, 然后缓慢压至被测体上测量面, 丈量时应保证测量杆垂直被测面,"六) . 使用卡尺时, 右手的大拇指应放在微调轮上用来控制测量时的小距离调节, 丈量时所用的力度一般为3N 或正常接触七) . 进行内孔测量时, 应保证卡尺两内丈量面连线穿过孔中央圆且垂直於上下孔中央连线或水平移动, 以保证所测的值为该孔径穿过中央点的最大值八) . 数显卡尺在进行长距离的丈量时, 应保持匀速和缓慢移动, 过快会引起跳数三 . 卡尺的使用留意事项1. 跟大多数仪器一样, 数显卡尺应避开高温, 油脂和水, 也应避开强磁场使用和存放 . 这些物质不只影响使用和测量精度, 也会影响卡尺的寿命2. 所有卡尺都是线性丈量仪器, 尺身的线形要求十分重要, 随意的丢置与敲击都会有影响, 特别是内量爪的尖部3. 使用卡尺时, 内量爪, 外量爪和深度尺都只能用於正常的丈量, 不可用於其它用途4. 随时坚持尺身有清洁, 清洁外表所用的物质需符合要求( 工业酒精, 丝绒布, 专用毛刷等5. 留意数值显示情况, 是否有跳数, 或在使用过程中自动归零等现象, 以免影响丈量结果, 严禁强光照射显示器, 以防液晶显示器老化6. 不要用电刻笔在数显卡尺上刻字, 以防把电子线路击穿 .7. 对游标卡尺读数时, 目力应垂直於游标刻度值从上往下, 不可从侧面或斜视读数四，读数是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分，例如：主尺上的线距为1毫米，游标尺上有10格，其线距为0.9毫米。
