A、D式传动方式离心风机
使用说明书
目录
一、概述……………………………………………………….
二、产品主要结构简介……………………………………….
三、电控柜简介……………………………………………….
四、机组的安装……………………………………………….
五、润滑油系统的冲洗及加注润滑油……………………….
六、操作与使用……………………………………………….
七、风机的维护……………………………………………….
序言
为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。本使用说明书请用户妥善保存，以便随时查阅。
一、概述
本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：
1、风机型号的后缀

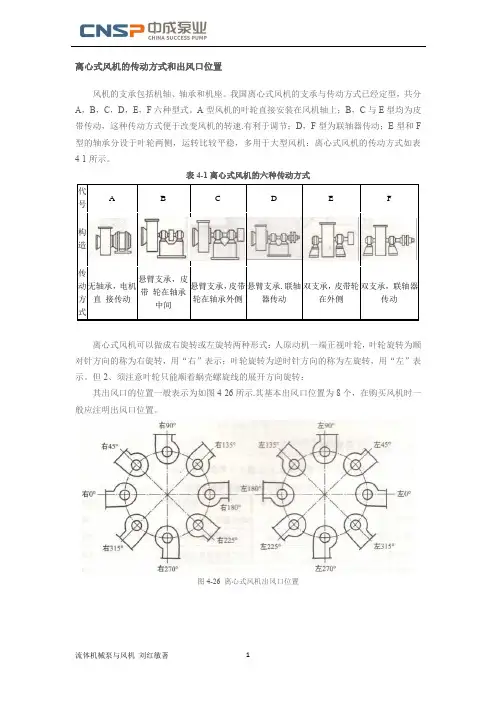

风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：
A式传动—风机叶轮与电机直联。无轴承风机。
C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。
D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。
F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联
2、风机的型号的前缀
根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。常见的如下：
G—鼓风机
Y—引风机
R—热风机
W—高温风机
M—煤粉风机
F—防腐风机
MC—煤磨除尘风机
SL—循环耐磨风机
等等。
二、产品主要结构简介
风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。用户根据自己合同所订配套，对本说明书针对性的进行选择阅读及应用。
1、A式风机结构及特点简介
风机由叶轮、机壳、进风口、电机支架等部分组成。
1.1叶轮为钢板焊接而成，叶片一般为10-14片，焊接于前盘与后盘中间。叶轮经过静、动平衡校正，保证运转平衡，噪声低，有较高的强度，使用寿命较长。
1.2机壳：用钢板焊接成蜗形壳，整体结构。
1.3进风口：收敛式进风口制成整体结构，用螺栓固定在机壳入口侧。
2、D式风机结构及特点简介
风机主要由叶轮、机壳、进风口、调节门、及传动组部分组成：
2.1叶轮：叶片焊接于锥弧形前盘与平板后盘中间。风机效率高、强度高、噪声低。叶轮经静动平衡校正和超速运转实验，故运转平稳可靠。
2.2机壳：用普通钢板焊接成蜗形体
2.3进风口：收敛、流线型的进风口制成整体结构，用螺栓固定于风机入口一侧。
2.4调节门：用来调节流量的装置，轴向安装于进风口之前。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置：从进风口方向看在右侧，对右旋风机，搬把由下往上推是由全闭到全开方向，对左旋风机，搬把由上往下拉是由全闭到全开方向。
2.5传动部分：由主轴、轴承箱、支架、滚动轴承、联轴器组成
传动：传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱上装有温度计和油位指示器（仅引风机）润滑油采用30号机械油，加油量按油位标志要求。引风机备有水冷装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5~1m³/h考虑。
三、电控柜简介
我厂制造的电控柜（根据合同选定）分以下几大类型：
1.GD型继电器控制柜
2.PLC仪表盘式电控柜（PCY型）
3.PLC触摸屏式电控柜（PCTP及PCF型）
用户应根据合同所定电控柜的类型，对本章节进行针对性阅读。下面分别对
上述表中所述的电控柜功能只是最常规的，有的用户对电控柜的功能有特殊要求，如遇此情况，与上表所述不相同之处，详见随机配备的电控柜使用说明书。
四．机组的安装
风机安装前，应根据装箱单及图纸，查对零件是否按合同规定供应齐全。各零部件有无遗漏和损坏，如有此类情况，应立即予以补制或更换。
风机安装吊运时，应仔细查阅图中风机的重量。确记起吊设备的起吊能力有足够的富裕后，才能起吊，并注意被起部件的重心位置，以免起吊中发生不必要的事故，为防止出现风机部件混乱，便于现场安装，制造厂对主要部件的连接处，都打了明显的装配标记。
对于输送易燃易爆气体的风机安装，除了阅读说明书外，还应根据输送气体的具体情况阅读相关的安全规程和说明书，如：输送煤气的，应阅读和执行GB6222-86《工业企业煤气安全规程》编制安全操作规程和工作制度。安装应符合JB8523-1997《防爆通风技术条件》。防爆电机及附属电器部件如接线盒、开关等，应阅读和执行GB3836-83(87) 《爆炸性环境防爆用电器设备》的规定。
等等……。
1.在安装过程中必须注意：
安装前首先应具备齐安装所用材料工具，并对风机各部件进行检查，对
叶轮、主轴和轴承等机件更应特别细致检查，如发现损伤，应予修复。
1.2在一些结合面上，为了防止生锈，减少拆卸困难，应涂少许润滑脂或机
械油。
1.3在上接合面的螺栓时，如有定位销，应首先将其打紧，再拧紧螺栓。
1.4检查机壳及其它壳体内部，不应有掉入和遗留的工具或杂物。
2．安装要求
1.1 按图纸所示位置及尺寸进行安装，为得到高效率，特别要保证进风口与
叶轮的间隙尺寸。
1.2 保证主轴的水平度，测量风机主轴与电机轴的同心度及联轴器两端面的
不平行度，两周不同心度允差应小于0.5mm，联轴器两端面间隙一般为2-15mm。
1.3 安装调节门时，注意不要装反，要保持进气方向与叶轮旋向一直。
1.4安装风机进出口管道时，重量不应加于机壳，进风口无管道的应加装防
护网（用户自理），三角带传动的应加装防护罩（用户自理或订货时注明）。
1.5风机电控箱应有超载和缺相保护装置，风机和电控箱应妥善接地。
1.6全部安装后，进行总检验，合格后方可进行运转试验。
五．润滑油系统的冲洗及加注润滑油
1.油路冲洗（当轴承为强制循环润滑时）
风机全部安装好后，在运行之前，应进行油路冲洗。
2.润滑油品种及加油量
（1）偶合器加油：其润滑油牌号及加油量见《液力偶合器使用说明书》。
（2）电动执行器（操纵风机调节门）加油：其润滑油牌号及加油量见《电动执行器使用说明书》。
（3）偶合器配套的电动执行器加油，其润滑油牌号及加油量见相应的《电动执行器使用说明书》
（4）内啮合齿轮联轴器的加注润滑脂，牌号为锂基润滑脂。
