CAD工程制图规范

____天正CAD景观工程制图规范景观工程图CAD制图标准一、目的1.1、尽量让园建制图部分向建筑靠拢，以利于甲方施工要求。

1.2、统一本公司设计部工程图纸制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要制定本标准，从而满足客户的要求及提升企业形象。

二、适用范围2.1、本标准是CAD工程制图的基本规定，适用于公司内部总图、建筑、结构、给排水、电气等各专业制图。

三、文本控制3.1、本规范在应用过程中若有任何更改、删除、增添内容，需送公司设计总监批核后，方可以新版本号发行取代旧版本。

制图细则一、图纸幅面规格尺寸代号幅面代号A0A1A2A3A4B_L841_1189594_8414于94297_4_2971.1、图纸幅面及尺寸（MM）1.2、图纸幅面可以将L边加长。

1.3、图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0A3图纸宜横式使用；必要时，也可立式使用（在使用立式时，是将横式旋转负90度）。

二、比例2.1、图样的比例，应为图形与实物相对应的线性尺寸之比。

比例的大小，是指其比值的大小，如1:50大1:100。

2.2、绘图时优先选用下表中的“常用比例”，在特殊情况下允许采用“可用比例”。

常用比例1:11:1001:21:51:5001:101:1000150可用比例1:31:1501:151:2501:251:3001:301:400三、图线3.1、图线线宽分为粗、中粗、中细、细四种，在同一张图纸中，通常一个图样所用的线宽不得超过四种。

3.2、CAD制图中最终成果打印出图线宽请参考下表执行：图线色号颜色线宽用途粗实线6号洋红0.40mm用于图形提示性线条如：剖面中的结构层、地平面线、结构配筋、家具等。

中粗线2号(常用)黄色0.30mm用于图形外轮廓线绘制、剖面中的面层。

中细线4号(常用)青色0.25mm用于波打线、点状填充、道路分隔线、水面线、剖面中水面线（线形为DASH）、看线第一层3号(常用)绿色0.25mm标注线、剖断线、对称线绘制7号(常用)白色0.25mm文字标注细线8号(常用)灰色0.15mm填充线、看线第二层及后面层、建筑平面、网格（线型为DASH）、植物线1号(常用)红色0.15mm道路中心线（线型为CENTER）其它色号0.22mm所有其它色号的线备四、字体4.1、可选用的字高为3.5mm和2.5mm两种，图幅为A2及其以上时用3.5mm字高，图幅为A3、A4时用2.5mm字高。

CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。

它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。

为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。

一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。

常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。

2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。

标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。

3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。

比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。

二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。

每个图层应具有明确的名称和属性，如颜色、线型、线宽等。

2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。

同时，应合理控制图层的显示和隐藏，以提高绘图效率。

三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。

不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。

2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。

对于复杂的图形，可以采用分解绘制的方法，逐步完成。

3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。

四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。

标注的尺寸应清晰、易读，不得相互遮挡。

2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。

标注的位置应合理，便于读取和理解。

3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

CAD工程制图规则1、纸幅面与格式在CAD工程制图中采用有装订边的图纸幅面，形式见图1。

基本尺寸见表1。

图12、比例2．1在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。

表2编制：李燕校对：计群审核：丁小江批准：日期：2002.11.5日期：2002-11-6 日期：2002-11-6日期：2．2必要时，也允许选取表3中的比例。

表32．3不允许采用缩放图纸幅面的方法绘图。

3、字体CAD工程图中所用的字体应按GB/T13362.4机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号；GB/T13362.5机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号，数据集单线单体字模集及数据集；GB/T14691技术制图字体（AutoCAD中字体采用T仿宋GB2312宽度比例设置成1.0）的要求。

并应做到字体端正、笔画清楚、排列整齐、间隔均匀。

3．1CAD工程图的字体与图纸幅面之间的大小关系参见表4尺寸公差的上下极限偏差采用小一号字体；分数、指数、注脚的数字及字母应采用小一号字体；装配图中零部件序号采用大一号字体。

表4AutoCAD 可以对汉字、字母、数字统一采用4mm的字高。

3．2CAD工程图中字体的最小字（词）距、行距以及间隔线或基准线与书写字体之间的最小距离见表5。

AutoCAD中可以默认系统设置。

5.1.2连续线采用CONTINUOUS5.1.3虚线采用DASHED25.1.4双点划线采用PHANTOM25.1.5线型比例。

按需要设置为1或12.5×n（n为正整数）。

5．2标注5.2.1标注样式采用ISO－25。

5.2.2尺寸界线超出尺寸线2。

起点偏移量0.5。

5.2.3箭头设为实心闭合箭头。

箭头大小3。

箭头放不下时允许使用小圆点作中间间隔。

5.2.4文字位置设置从尺寸线偏移0.625。

5.2.5公差对称公差时高度比例设为1.0，极限偏差时高度比例设为0.6。

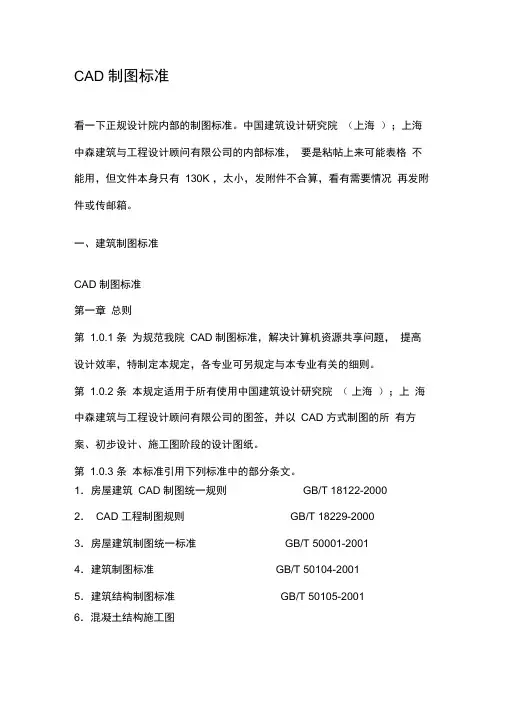

CAD 制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K ，太小，发附件不合算，看有需要情况再发附件或传邮箱。

一、建筑制图标准CAD 制图标准第一章总则第 1.0.1 条为规范我院CAD 制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第 1.0.2 条本规定适用于所有使用中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第 1.0.3 条本标准引用下列标准中的部分条文。

1．房屋建筑CAD 制图统一规则GB/T 18122-2000 2．CAD 工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图GB/T 50106-2001GB/T 50114-2001 GB4728.1-85 DBJT08-97-2002A0 以及 A1 图框允许加长，但必须按基本幅面的长边（ L ）成 1/4 倍增 加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和 修改通知单采用 A4 ，其余应尽量采用 A1 图幅。

每项工程图幅应统一， 如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏 中国建筑设计研究院 （上海 ）；上海中森建筑与工程设计顾问有限公司的第二章 基本设置要求第 2.0.1 条 图框图框采用竖版形式。

1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度X 长度 841 X 1189594 X 841420 X594297 X 420210 X 297图框边距 C 105DBJT08-96-2002平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准8．采暖通风与空气调节制图标准 9．电气制图10．住宅弱电设计标准图11．住宅建筑信息通讯设计安装图图框统一格式已制成标准图块。

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。

今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。

公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。

1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。

图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

C A D工程制图规则Rule of CAD engineering drawing中铁十二局集团第四工程有限公司深圳地铁项目部编制二〇〇九年六月目录前言 (1)1 图形样板的设置 (2)1.1单位设置 (2)1.1.1 进入 (2)1.1.2 修改 (2)1.2图层设置 (3)1.2.1 进入 (3)1.2.2 修改 (3)1.3文字设置 (4)1.3.1 进入 (4)1.3.2 修改 (5)1.4标注设置 (5)1.4.1 进入 (5)1.4.2 修改 (6)1.5多重引线设置 (9)1.5.1 进入 (9)1.5.2 修改 (10)1.6布局设置 (12)1.6.1 进入布局工作界面 (12)1.6.2 绘制图框 (13)1.7打印设置 (15)1.7.1 进入 (15)1.8保存图形样板 (16)2 绘图 (18)2.1图层 (18)2.2布局 (18)2.3文字 (20)2.3.1 标题 (21)2.3.2 标题下划线 (22)2.2.3 其它 (22)2.3标注 (22)3 打印 (22)3.1打印 (22)3.2批量打印 (24)4 技巧 (26)4.1注释性 (26)4.2快捷特性 (27)4.3常用快捷命令 (29)4.3.1 对象特性 (29)4.3.2 绘图命令 (30)4.3.3 修改命令 (30)4.3.4 视窗缩放 (30)4.3.5 尺寸标注 (31)4.3.6 常用CTRL快捷键 (31)4.3.7 常用功能键 (31)4.4自动保存 (31)前言作为从事土木工程施工的技术人员，所有工作中最基本的前提和核心内容就是进行技术交底，其中，绘制施工图是技术交底中最重要的一项内容。

这就要求施工技术人员依据设计图、制图标准、施工规范并结合现场施工场地、施工条件等进行具有完全可操作性的施工图的绘制。

要完成施工图的编制，对技术人员而言，计算机绘图便是不可或缺的必备技能。

对于CAD的认识，无论是学习过还是正在学习这项技术的人而言，都或多或少地的感觉到学习使用AutoCAD绘图不难，但是，如果要求其在一定的时间内完成一套完整、标准的施工图，就会感到有些力不从心了，本书根据各种制图规范及从事土木工程的经验，总结出如下一些具有共性问题的解决方法和技巧。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD技术制图规范1 目的规范本公司内CAD制图的格式，使之其简单化、标准化，便于网络共享。

2 范围适用于公司内机械工程制图中用CAD绘制的机械工程图样。

3 基本原则3.1 凡用计算机等设备中绘制机械工程图样时，如涉及本规范中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达零件各部分形状的前提下，力求制图简便、占用的设备内存量最少。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4 图纸幅面和格式4.1 GB/T14689-2008《技术制图 图纸幅面和格式》中规定的图纸基本幅面为：幅面代号 尺寸宽×长（单位：mm）A0 841×1189A1 594×841A2 420×594A3 297×420A4 210×297本规范规定：A3和A4为我公司技术制图的基本幅面，即一般情况下，技术制图的图纸幅面为A3或A4，特殊的图样幅面按标准比例缩放满足本规定；4.1.1幅面的加长：当采用基本幅面绘制图样不合式时,可将幅面加长,一般情况下,只允许将横式图纸在左右方向上加长n×210(n为自然数)；4.2 图框格式4.2.1图框必须留有装订边（见附图）。

4.3 标题栏4.3.1 每张图样右下角必须设有标题栏；4.3.2 标题栏由图样名称及图样代号区、材料标记区、图样标记区、更改区、签字区、企业名称区组成。

各区的内容与尺寸见附图的规定；4.3.3在加长幅面中，边框距及标题栏的绘制尺寸不允许变化；4.3.4根据QC/T2-92《汽车产品图样 格式》的标准规定：为满足在一张图样标题栏上填写两个或两个以上图样名称和编号的需要，允许在标题栏的右上方向图样内部延伸，延伸的部分称为延伸标题栏。

4.4 代号栏代号栏设于图样的左上角，填写图样代号，应与标题栏中图样代号一致；其字体方向与标题栏中的代号字体方向成180°（见附图）。

工程制图cad图纸规范在工程设计中，制图是必不可少的一项工作。

而CAD图纸作为一种制图形式，在工程设计领域中得到了广泛地应用。

然而，在绘制CAD图纸时，是否遵循规范，是否规范化，直接影响着工程设计的成效和效率。

因此，本文主要介绍工程制图CAD图纸规范。

一、CAD图纸规范化的意义1.减少错误率按照规范绘图，可以有效地减少错误率，使得CAD图纸设计更加精准，避免图纸设计中出现不必要的失误。

2.提高效率规范化绘图能够提高绘图的效率，使得设计人员的工作更加有条理，领会CAD技术的精髓，快速地完成工作。

3.汇报工作规范化的CAD图纸能够更好的展示工作成果，能够与他人分享自己的思路，让工作人员更好地交流。

二、CAD图纸规范需要注意的点1.标准图框的使用在CAD图纸设计中，标准图框是非常重要的一个元素，可以为设计人员提供指引，使得设计更加的规范化。

在选择标准图框时，需要考虑设计的尺寸、纸张的大小以及公司规定。

2.图形的比例CAD图纸中的图形按照实际尺寸绘制，应当符合规范的比例。

通常，设计人员应该根据纸张的大小和实际图形大小来决定图形的比例。

3.符号和注释符号及注释是CAD图纸设计中非常重要的部分。

在符号设计中，可以借鉴相应国家或国际标准；在注释设计中，应注明例图、文字或符号的解释。

4.标准线的应用在CAD图纸设计中，标准线的应用具有非常重要的意义。

合理使用标准线可以使图纸看起来更加整洁，便于查看和理解。

三、CAD图纸规范化的方法1.制定标准化图框标准化图框能够为CAD图纸的绘制提供一个标准的模板，使得设计人员无需再次生成，方便快捷且规范化。

2.制定设计规范制定设计规范包括符号设计规范、注释规范、标准线设计规范等。

这些规范可以明确标高线、尺寸线、破折线、箭头等设计要素的设计规范。

3.使用CAD图层的规范设置在绘制CAD图纸时，应按照图纸制定相应的CAD图层，使用相应的线型及线宽等，清晰明了并易于打印。

四、总结工程制图CAD图纸规范的意义在于减少错误率、提高效率和更好的展示工作成果。

CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。

2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。

3、图面尽量简单，没必要的线条、标注不要画。

4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。

二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。

2、图框：外框线用粗线0.8，其它线用粗线0.5。

3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。

图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。

打印比例1：1，打印区域“范围”或“窗口”，居中打印。

4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。

三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。

字体名称应与字体一致，严禁使用standard 。

2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。

如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。

细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。

5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。

该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。

每条注的结尾应标以句号“。

”。

说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。

CAD工程制图规则1 工程制图的基本设置要求用计算机绘制CAD工程图时，按照GB/T中的有关规定。

1.1 图纸幅面与格式在CAD工程制图中所用到的有装订边或无装订边的图纸幅面形式见图1，基本尺寸见表1。

1.2 比例在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。

1.3 字体CAD工程图中所用的字体应做到字体端正、笔画清楚、排列整齐、间隔均匀。

字体与图纸幅面之间的大小关系参见表3。

字体选用范围见表4。

表3 mm表41.4 图线CAD工程图中的基本线型见表5。

屏幕上的图线一般应按表6中提供的颜色显示，相同类型的图线应采用同样的颜色。

表5表61.5 剖面符号CAD工程图中剖切面的剖面区域的表示见表7。

表71.6 标题栏每张CAD工程图均应配置标题栏并应配置在图框的右下角。

标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图2。

CAD工程图中标题栏的格式见图3。

图2图31.7 明细栏CAD工程图中的装配图上一般应配置明细栏，明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，见图4。

装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按幅面A4单独绘出，其顺序应是由上而下延伸。

图42 工程图的基本画法在CAD工程制图中应遵守GB/T中的有关要求。

2.1 工程图中视图的选择表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。

当需要其他视图时，应按下述基本原则选取（1）在明确表示物体的前提下使数量为最小；（2）尽量避免使用虚线表达物体的轮廓及棱线；（3）避免不必要的细节重复。

2.2 视图在CAD工程图中通常有基本视图向视图局部视图和斜视图2.3 剖视图在CAD工程图中应采用单一剖切面、几个平行的剖切面和几个相关的剖切面剖切物体得到全剖视图、半剖视图和局部剖视图。

2.4 断面图在CAD工程图中应采用移出断面图和复合断面图的方式进行表达。

CAD标准制图规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

上海第二工业大学机电工程学院AutoCAD·工程图样规范声明本手册内容若有变动，恕不另行通知。

本手册例子中所用的公司、人名和数据若非特别声明，均属虚构。

未得到制作方的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播手册的任何部分。

本文档所涉及的内容适应如下环境：AutoCAD R2004/AutoCAD R2006/AutoCAD R2008本手册提及的其他产品和公司名称均可能是各自所有者的商标。

Printed in Shanghai, China文档编号：AutoCAD-Manual-01目录目录i第1章. 工程制图国家标准21.1 投影视角21.2 绘图单位21.3 图纸图幅21.4 绘图比例31.5 绘图线条31.6 字体3第2章. AutoCAD工程图样的要求42.1 基本要求42.2 细化要求42.2.1基本内容42.2.2具体要求4第3章. AutoCAD中工程制图国家标准的应用53.1 AutoCAD字库文件的应用53.2 AutoCAD模板文件的应用63.2.1模板文件63.2.2模板文件中的图层设置63.2.3尺寸标注的注意事项63.3 AutoCAD“打印样式”文件的使用7第4章. 附录74.1 标题栏74.2 附件列表7第1章.工程制图国家标准在绘制工程图时，有一点必须注意，绘制出来的工程图，必须符合我国国家标准中对工程制图的要求。

这样。

绘制出来的工程图，才能符合中国的国情，在行业中，起到技术交流的目的。

在工程制图国家标准中，比较重要的是以下项：⏹投影视角⏹绘图单位⏹图纸图框⏹绘图比例⏹绘图线条⏹字体1.1 投影视角工程制图中，常用的投影方法有两种：⏹第一角投影⏹第三角投影我国的制图标准要求采用的是第一角投影方法。

中国台湾和西方国家，大部分采用的是第三角投影方法。

在绘制Pro ENGINEER生成工程图样的时候，要求采用符合我国制图标准要求的第一角投影方法。
