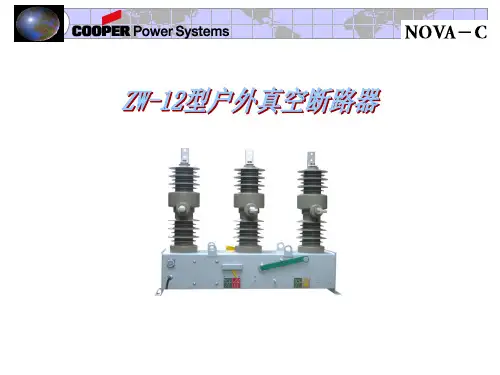

zw32-12m630-25柱上真空断路器zw32-12m630-25柱上真空断路器高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。

信息更新: 2018年4月9日一、户外真空断路器的绝缘性：一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

五、二、真空中电弧的形成与熄灭：（1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

（一）小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。

ZW20-12户外柱上高压智能分界（看门狗）真空断路器说明一、概述10KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。

如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10KV配电线路停电。

如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。

它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。

本产品主要符合以下国家标准：开关部分：GB1984《高压交流断路器》GB/T11022-1999《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000 《继电器及装置基本试验方法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》二、使用环境条件1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。

ZW32-12F/T630-20户外交流高压真空分界断路器使用说明书ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。

能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。

三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s 时)：0.1W/cm28)最大风速：34m/s 9)最大覆冰厚度：10mm10)安装位置：户外、10kV 架空线路用户责任分界点处。

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

RVB 型户外真空断路器安装使用手册温州罗克维电气有限公司产品概述本产品为RVB-40.5户外真空断路器，操作机构为RM40BN 弹簧储能操作机构。

极柱装配■ 极柱装配由三相极柱和一个共用的机构箱组成 ■ 真空灭弧室内嵌于环氧树脂，成为一个固封极柱 ■ 三相极柱安装在一个共用的机构箱上 ■ 三相极柱由连杆相互连接并连接至操作机构 ■ 简化设计－减少备件 1 上出线端 2 绝缘护套 3 真空灭弧室 4 绝缘拉杆 5 下出线端 6 导电杆 7 硅橡胶外套断路器整体外型 本产品为三相独立极柱断路器。

断路器由三个主要部分组成 ■ 极柱装配 ■ 操作机构箱 ■ 电气控制箱 ■ 安装支架操作机构箱内部视图(不同项目可能有所差异)货物标识一般情况下，断路器在运输过程中处于分闸状态。

安装支架作为产品附件单独包装。

每个包装箱的两侧印有包装标识。

包装标识包括包装箱编号，毛重等信息。

此外，包装箱外侧还印有图示的标识，当对产品进行吊装时请遵循包装箱外侧的标识。

如下图朝上易碎禁止叠堆保持干燥禁止热源禁止翻滚随货文件如下文件和产品一同包装在包装箱内：■安装维护手册■出厂检验报告■项目图纸■包装清单包装与运输(见图)断路器应该在包装正确的情况下进行运输。

运输时应注意如下事项：■确保包装箱不要放置在潮湿或浸水区域。

■不要将断路器叠加堆放。

吊装在起吊包装箱之前，请核对包装箱上的包装信息，如起吊标识，重量等等。

包装箱吊装应采用配有吊钩和吊索的合适设备进行。

当使用起重机进行吊装时，应采用吊索。

吊装过程中，产品不得剧烈摇晃或坠落。

安装前产品的验收和储存放置在完整包装箱内的断路器必须被储存在室内并避免阳光直晒和雨雪。

断路器出厂后可以存储3个月。

如果需储存更长时间，应拆除包装箱，并将断路器置于干燥洁净的环境条件中。

满足以下要求的场所可以被认为是干燥洁净的环境：■具有封闭的屋顶■坚固，平坦的地面■无粉尘，无腐蚀性物质■相对湿度小于50％■环境温度20℃(±10℃)断路器的验收和储存每批产品在交付验收时应做如下检查：■产品及配件数量，规格要求(核对订单和发货文件)■是否有运输损坏或丢失■任何异常情况应立即通知：罗克维，货代公司和保险公司。

1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2 如超出上述正常使用条件，由用户与制造厂协商。

4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

ZW1-12户外交流高压真空断路器断路器由导电回路、绝缘系统、密封件及壳体组成。

整体结构为三相共箱式。

导电回路是由进出线导电杆，动静端支座导电夹与真空灭弧室连接而成，外绝缘主要是通过高压瓷套来实现的，具有抗污秽能力，内绝缘为复合绝缘，主要是通过箱体内的变压器油等来实现的，同时也解决了户外产品内部的凝露问题。

操作机构其手动具有手动储能，手动分合、过电流保护等功能，其电动具有电动或手动储能，电动或手动分合、过电流保护等功能。

ZW1A-12系列户外高压真空断路器ZW1A-12户外高压真空断路器是由ZW1-12断路器与隔离触头组合而成的，称为组合断路器，可作为分段开关使用。

本系列产品操动机构为CT23型弹簧储能动机构，分为电动和手动两种。

ZW6-12型户外高压真空断路器ZW7-40.5系列户外高压真空断路器ZW8-12/C智能型户外高压真空断路器用于交流50Hz、电压10~12kV的本相电力系统、作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关（即断路器与隔离开关组合、以下简称“组合智能型断路器”）等。

该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

ZW8-12型户外高压真空断路器ZW8-12/630-20型户外高压真空断路器(带单隔离刀)ZW8Q-12系列户外双电源自动转换真空断路器组Z W8Q—12系列户外双电源自动转换真空断路器组主要由两台ZW8户外真空断路器及双电源自动转换控制器组成，适用于交流50Hz、额定电压12kV及以下的双电源供电系统，以主电供电为主，当主电失电时自动转换为备电供电，主电来电时又自动转换为主电供电。

该套设备主要用于允许断电的重要场合中。

ZW8-40.5/1600-25(20,31.5)型户外交流高压真空断路器ZW10-12系列户外高压真空断路器1、箱体2、产品铭牌3、操动机构4、接线端字5、绝缘子6、电流互感器7、分合指针8、储能指针9、绝缘子10、接线端子11、后盖板12、手动储能摇柄13、手动机构铭牌14、手动合闸拉环15、手动合闸拉环16、接地螺栓ZW12-40.5型户外真空断路器ZW14A-12户外高压真空断路器ZW18-40.5户外真空断路器ZW20-12系列真空断路器ZW20A-12/630-20户外交流高压真空断路器ZW20Z户外高压真空断路器ZW26-12系列户外高压真空断路器ZW27-12型户外真空断路器ZW32系列带隔离户外高压真空断路器ZW32-12F户外高压智能分界真空断路器(看门狗)ZW32-12G系列柱式户外真空断路器隔离开关组合电器ZW32A-12G型户外高压真空断路器-隔离开关组合电器ZW32B-12系列柱式户外高压真空断路器ZW32-24系列柱上真空断路器ZW37-40.5型户外交流高压真空断路器ZW38-40.5型户外交流高压真空断路器ZW43-12户外交流高压真空断路器ZW43A-12户外交流高压真空断路器ZW50-40.5户外高压真空断路器。

35kV高压真空断路器型号选型-技术参数-使用与维护陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5KV的户外高压电气设备。

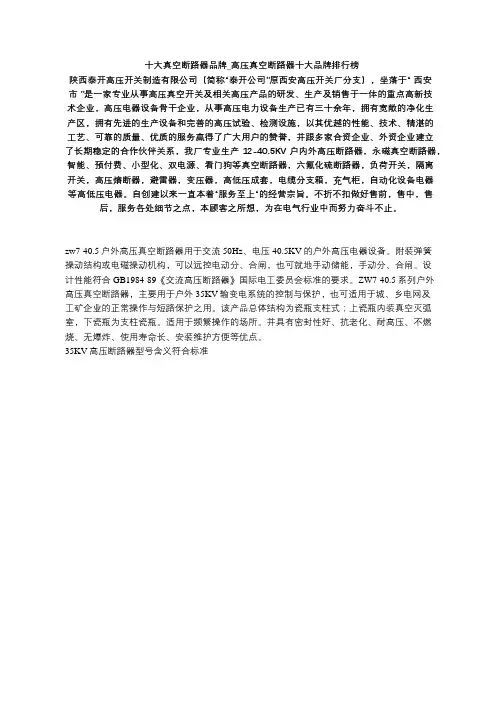

十大真空断路器品牌_高压真空断路器十大品牌排行榜陕西泰开高压开关制造有限公司（简称“泰开公司”原西安高压开关厂分支），坐落于“ 西安市”是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

zw7-40.5户外高压真空断路器用于交流50Hz、电压40.5KV的户外高压电器设备。

附装弹簧操动结构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。

设计性能符合GB1984-89《交流高压断路器》国际电工委员会标准的要求。

ZW7-40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。

适用于频繁操作的场所。

并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。

35KV高压断路器型号含义符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动，热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》使用环境条件a.周围空气温度:上限+40℃下限-30℃；b.海拔: ≤2000m(若需增高海拔则额定绝缘水平相应提高)；c.风压:不超过700Pa(相当于风速34m/s)；d.振幅:地震烈度8度；e.污秽等级:Ⅲ级；f.大日温度度差不超过25℃。

一起户外柱上真空断路器运行事故分析马光祥1 薛培鑫2（1 库柏耐吉（宁波）电气有限公司 315327 2 水利部农村电气化研究所 310012）摘要通过一例户外柱上真空断路器运行事故的现象描述及原因分析，对户外开关设备储存方式提出了重视要求，并给开关设备生产者和使用者提出了预防措施的建议。

关键词真空断路器绝缘筒储存措施1 引言2006年3月28日19时许，浙江某县城的一台ZW32-12型户外柱上真空断路器发生事故，在真空断路器动出线法兰盘侧发生三相短路，事故设备的外形和损伤情况见图一所示。

该柱上真空路器是2004年12月投入运行的，发生事故时，电弧飞溅物溅落到同杆架设的另一台断路器上，跌落的熔融金属还引燃了地上的草皮。

2 事故设备的状况2.1 真空断路器动出线法兰盘侧（在极柱的中部位置）被三相电弧严重烧伤； 图一 事故后的ZW32-12型柱上真空断路器2.2 由环氧树脂浇注成型的C相支柱绝缘筒爆裂、脱落，体壁材质呈疏松状结构，绝缘筒内部绝缘拉杆的绝缘伞裙也已经被高温碳化，均露出了石英填充剂骨料，意味着经过长时间高温电弧的灼烤（见图二）；2.3 B相支柱绝缘筒也已经爆裂，爆裂处材质坚硬，属于在短时间内受到温度或压力骤变而发生的爆裂；A相支柱绝缘筒基本完好，但表面有明显的电弧灼伤痕迹；2.4 断路器机构箱上有明显的高温灼伤和电弧飞溅物溅落的痕迹，但没有发现对地电弧放电的痕迹；图二 疏松的支柱绝缘筒和碳化的绝缘拉杆2.5 B、C相绝缘拉杆与灭弧室动端连接处已被电弧烧损，动端不能自由运动，但真空灭弧室自闭力及开距正常，表明灭弧室没有受到损伤；2.6 检查发现机构箱内的零件大部分已生锈，局部锈蚀程度严重。

3故障原因的分析故障后的ZW32-12型柱上真空断路器B、C二相支柱绝缘筒均被炸裂脱落，二只真空灭弧室极柱仅靠拉杆绝缘子支撑，在极柱中间部位的出线法兰处三相短路，很容易将这次事故判断为受到外部原因引起的偶发性故障。
