天准全自动影像测量仪培训教程作业指导书打印版

天准全自动影像测量仪天准全自动影像测量仪是一种高精度、高效率的测量仪器，广泛应用于工业制造、产品设计、质量控制等领域。

本文将介绍天准全自动影像测量仪的原理、应用以及优势。

一、原理天准全自动影像测量仪利用先进的影像处理算法和高精度的测量传感器，实现对物体的三维尺寸、形状和位置的精确测量。

其原理可以简单概括为以下几个步骤：1. 影像采集：测量仪器通过高分辨率的摄像头对待测物体进行影像采集，并将采集到的图像实时传输给计算机。

2. 特征提取：计算机对采集到的图像进行处理，提取出物体的特征点、边缘和轮廓等。

3. 标定：利用特定的标定板或标定工件进行仪器标定，确保测量结果的准确性。

4. 三维重建：根据特征点的位置信息，计算机通过三维重建算法生成物体的三维模型。

这个过程可以利用立体视觉或多角度视图进行。

5. 测量分析：根据生成的三维模型，计算机可以对物体进行各种尺寸、形状和位置的测量分析，包括距离、角度、曲率等。

二、应用领域天准全自动影像测量仪在许多领域具有广泛的应用，主要包括以下几个方面：1. 工业制造：测量仪器可以用于对产品的加工精度进行检测和验证，如机械零部件、精密模具、电子元器件等。

它可以帮助企业在生产过程中及时发现和纠正制造偏差，提高产品的质量和一致性。

2. 产品设计：测量仪器可以提供产品形状和尺寸的精确数据，帮助设计师评估和改进产品的设计。

它可以用于设计周围环境的符合人体工学的产品、精确匹配的零部件以及满足特定要求的产品。

3. 质量控制：测量仪器可以用于产品的质量检验和控制，对产品进行全面、高效的检测。

它可以快速确定产品是否符合规格要求，发现潜在的质量问题，避免不合格产品流入市场。

4. 教育科研：测量仪器可以作为教学工具，帮助学生理解和熟悉测量原理和技术。

它也可以用于科学研究，为科研人员提供高精度的测量数据，支持他们进行相关的实验和探索。

三、优势天准全自动影像测量仪相比传统的测量方法具有诸多优势：1. 高精度：测量仪器采用先进的图像处理算法和高精度的测量传感器，可以实现亚微米级别的测量精度，满足对高精度测量的要求。

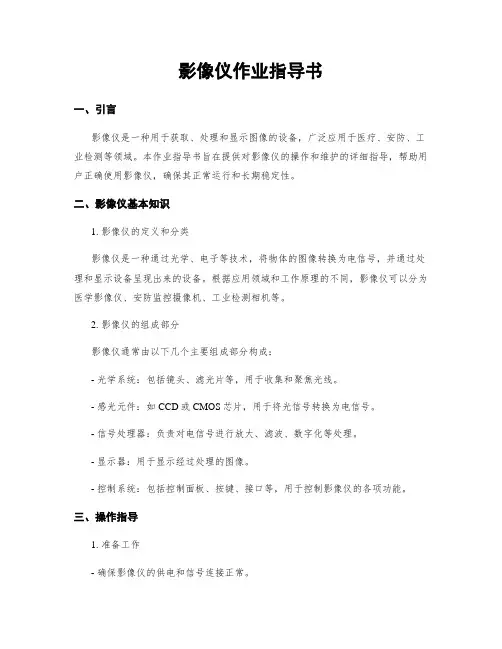

影像仪作业指导书一、引言影像仪是一种用于获取、处理和显示图像的设备，广泛应用于医疗、安防、工业检测等领域。

本作业指导书旨在提供对影像仪的操作和维护的详细指导，帮助用户正确使用影像仪，确保其正常运行和长期稳定性。

二、影像仪基本知识1. 影像仪的定义和分类影像仪是一种通过光学、电子等技术，将物体的图像转换为电信号，并通过处理和显示设备呈现出来的设备。

根据应用领域和工作原理的不同，影像仪可以分为医学影像仪、安防监控摄像机、工业检测相机等。

2. 影像仪的组成部分影像仪通常由以下几个主要组成部分构成：- 光学系统：包括镜头、滤光片等，用于收集和聚焦光线。

- 感光元件：如CCD或CMOS芯片，用于将光信号转换为电信号。

- 信号处理器：负责对电信号进行放大、滤波、数字化等处理。

- 显示器：用于显示经过处理的图像。

- 控制系统：包括控制面板、按键、接口等，用于控制影像仪的各项功能。

三、操作指导1. 准备工作- 确保影像仪的供电和信号连接正常。

- 清洁镜头和滤光片，确保图像采集的清晰度。

- 检查并调整光源，确保光线充足且均匀。

2. 影像采集- 打开影像仪电源，等待系统启动。

- 通过控制面板或遥控器选择所需的采集模式和参数。

- 确保被拍摄物体位于合适的位置和角度。

- 按下拍摄按钮或触发信号，开始采集图像。

3. 图像处理- 使用影像仪自带的图像处理软件或外部图像处理软件打开采集到的图像。

- 根据需要进行图像增强、滤波、裁剪等处理操作。

- 调整图像的亮度、对比度、色彩等参数，以获得满意的效果。

- 保存处理后的图像，或将其导出到其他设备或软件中。

四、维护保养1. 定期清洁- 断开影像仪的电源和信号连接。

- 使用干净、柔软的布轻轻擦拭镜头和滤光片，避免使用有腐蚀性的溶剂。

- 清洁机箱和控制面板，确保按钮和接口的正常使用。

- 定期清理影像仪周围的灰尘和杂物，保持通风良好。

2. 注意防护- 避免将影像仪暴露在潮湿、高温或强烈的磁场环境中。

影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。

它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。

本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。

二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。

当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。

具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。

在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。

2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。

这些特征点和边缘可以用来计算物体的尺寸和形状。

3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。

它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。

三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。

在使用之前，先进行设备的校准和调试工作，确保其正常运行。

2. 选择测量模式：根据实际需求，选择合适的测量模式。

常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。

3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。

例如，选择适当的曝光时间、对焦位置、分辨率等。

4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。

在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。

5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。

可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。

为确保安全、正确操作影像仪，使测量数据准确，为质量控制提供有力的数据而制定本指引。

2.0 适用范围：2.1适于影像测量仪；3.0 开机操作：3.1 打开电源开关，220V交流电。

3.2 打开电脑并运行测量软件。

3.3 打开灯光电源，光源分为上表面灯（顶光灯），下轮廓灯（底光灯），调试到适合的光亮度。

3.4 调整镜头(Z轴)的上下高度，使显示的影像达到最清晰的状态。

3.5 旋转连续变倍物镜的倍率调节环，选择适当的倍率，并于测量软件中选择相对应的比例尺。

注意物镜的倍率不对应，会导致测量数据不正确。

4.0 测量操作：4.1 将测量品放置于影像仪的玻璃台面上，轻拿轻放以防将玻璃表面刮花，调整灯光与镜头的高度，使成像清晰。

4.2 长度测量时，选择工件的直边进行校直，使工件与测量界面上的十字线完全平行或使用软件两边画线测量线到线距离。

4.3 角度与R测量可不用对工件进行校直。

4.4 摇动X或Y轴的手柄：4.4.1工作台面向X、Y方向移动时，测量界面上的坐标值会随之变化。

4.4.2当点击界面上的X、Y、Z时，数字会归零。

4.5 测量功能：4.5.1 点功能：用鼠标移动小十字线进行取点。

4.5.2 线功能：4.5.2.1手动：点击直线命令，后取两个点可构成一条线，三个以上点构成的线为最佳拟合线。

4.5.2.2自动：可用自动取线，点击两点之后形成多点成线。

4.5.3 圆功能：4.5.3.1手动：点击圆命令，然后点取三个点构成一个圆。

也可用多点画圆，取点为三个以上。

4.5.3.2自动：点击圆命令，然后取一个点，拉动框形成自动取点成圆。

4.5.4 弧功能：可手动与自动取点，手动取三个点构成弧。

自动为用多点画弧，在弧外取三个点成为框选线。

4.5.5 构造功能：通过构造功能可计算点到点、点到线、点到圆心、线到线、线到圆心、圆心到圆心、角度等数据。

5.0 注意事项：5.1 所以测量人员须经培训合格后方可操作本仪器。

5.2 使用完关闭所有光源的电源，以延长LED灯的使用寿命。

影像仪作业指导书一、引言影像仪是一种用于捕捉、处理和显示图像的设备。

本作业指导书旨在提供关于影像仪的详细操作步骤和注意事项，以确保用户正确使用和维护影像仪。

二、设备概述影像仪由以下主要组件组成：1. 摄像头：负责捕捉图像。

2. 显示屏：用于显示捕捉到的图像。

3. 控制面板：用于控制影像仪的各种功能和设置。

4. 连接接口：用于与其他设备（如计算机）进行连接。

三、操作步骤1. 准备工作a. 确保影像仪的电源线正确连接，并接通电源。

b. 检查摄像头是否清洁，如有需要，使用柔软的布进行清洁。

c. 确保显示屏幕干净，如有需要，使用专用的屏幕清洁剂进行清洁。

2. 打开影像仪a. 按下电源按钮，等待影像仪启动。

b. 确保显示屏上显示正常。

3. 调整图像设置a. 使用控制面板上的菜单按钮进入图像设置菜单。

b. 根据需要调整亮度、对比度、饱和度等参数，以获得最佳图像效果。

c. 确认设置后，退出图像设置菜单。

4. 捕捉图像a. 将待捕捉的物体或文件放置在影像仪下方。

b. 按下捕捉按钮，影像仪会自动捕捉图像。

c. 检查捕捉到的图像是否清晰和准确。

5. 图像处理a. 使用控制面板上的菜单按钮进入图像处理菜单。

b. 根据需要进行图像裁剪、旋转、调整大小等操作。

c. 确认处理后，退出图像处理菜单。

6. 存储和导出图像a. 使用控制面板上的菜单按钮进入存储设置菜单。

b. 选择存储位置和格式，如内部存储器、USB闪存驱动器、JPEG格式等。

c. 确认设置后，退出存储设置菜单。

7. 关闭影像仪a. 按下电源按钮，等待影像仪关闭。

b. 断开电源线。

四、注意事项1. 避免将影像仪暴露在潮湿或多尘的环境中，以防损坏设备。

2. 定期清洁影像仪的摄像头和显示屏，以保持图像质量。

3. 避免在强烈的阳光下使用影像仪，以免损坏显示屏。

4. 注意保护影像仪的连接接口，避免插拔过于频繁，以防接口损坏。

5. 如遇到影像仪故障或异常情况，应立即停止使用并联系售后服务。

影像测量仪操作指导书（IATF16949-2016/ISO9001-2015）一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果，为产品的测量作出可信的判定，延长仪器的使用寿命。

二、范围适用于本公司VMM2.2A型影像测量仪的操作。

三、职责3.1只有经过培训合格者且经授权后才能对本仪器进行操作。

并且要严格按照本规程来进行试验操作。

3.2操作人员要对仪器的的使用状态及测量结果的有效性，准确性负责。

四、操作步骤4.1打开电脑主机及显示器电源开关，进入WindowsXP操作界面，双击VMM2.2 图标，进入软件的操作界面。

4.2倍数的选取：根据被测物体的大小然后通过旋转CDD摄像头上的转动装置来选择与之最适合的倍数（0.65，1，2）例如实物较小就可以选择高倍率来进行操作。

4.3比例标定：首先打开底光灯（必要时打开顶光灯），将光学标准片正放与载物玻璃板上，通过旋转X，Y轴控制手柄来使的标准片上的X，Y轴与系统上的X，Y轴重合，直到系统坐标成红线闪烁时即可，然后点击菜单栏上的“标定设置比例尺”即可获得与系统匹配的比例。

标定完成后请将标准片轻轻放回标定盒中。

4.4将产品被测表面清洁后，轻放于载物玻璃板上，根据测量要求选择投影的底光或顶光；通过旋转Z轴升降手柄，把影像调整到最清晰的程度。

接下来以几种常用的操作指令为例4.5端面距的测量：4.5.1焦距调整:按照4.4步骤把被测产品影像调到最清晰程度。

4.5.2要素测绘:单击工具面板上的“绘图”,单击“多点画线(或双点画线)”,依次在产品投影被测轮廓线上取点(取点时要结合左下脚的放大区域，观察是否点取到合适的点),单击”右键”即可生成直线要素;按同样方法求出另一端面的直线要素。

(注意：完成测绘时要观察图元数据区上的位置，若与实际相差较大，就需重新比例标定后再次测量)4.5.3尺寸标注:完成绘图指令后。

单击工具面板上的“标注”，根据情况选择”两直线间距离”的标注方式图标(如是水平或垂直时选用“对齐标注”，其他则选用“线性标注”)，根据下方提示选择基准线,再选择第二条直线要素,选择标注位置单击左键,完成尺寸的标注。

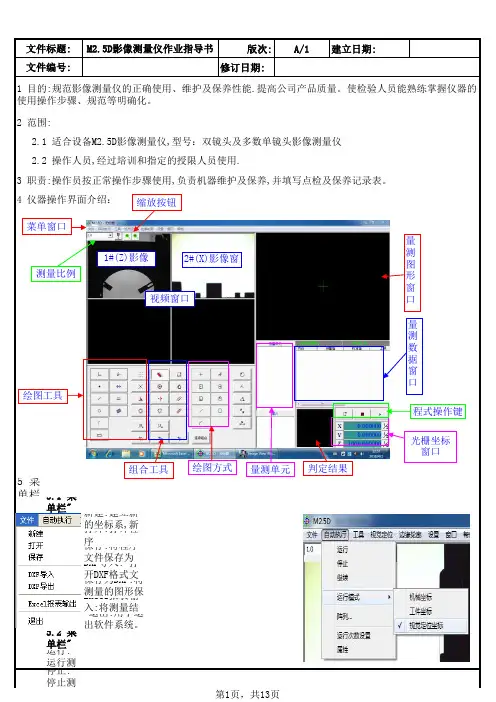

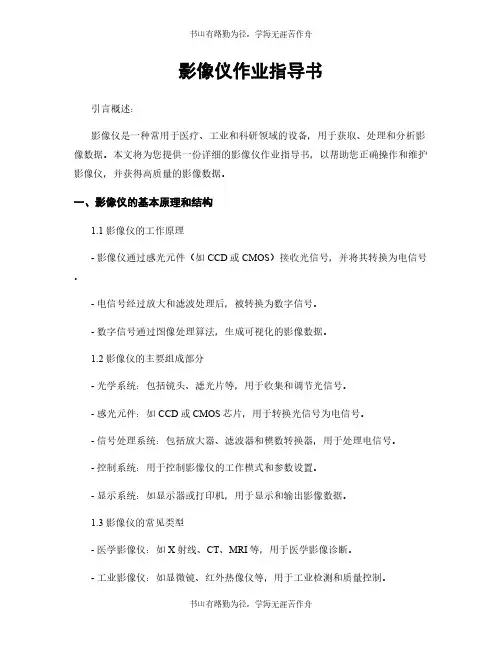

影像仪作业指导书引言概述：影像仪是一种常用于医疗、工业和科研领域的设备，用于获取、处理和分析影像数据。

本文将为您提供一份详细的影像仪作业指导书，以帮助您正确操作和维护影像仪，并获得高质量的影像数据。

一、影像仪的基本原理和结构1.1 影像仪的工作原理- 影像仪通过感光元件（如CCD或CMOS）接收光信号，并将其转换为电信号。

- 电信号经过放大和滤波处理后，被转换为数字信号。

- 数字信号通过图像处理算法，生成可视化的影像数据。

1.2 影像仪的主要组成部分- 光学系统：包括镜头、滤光片等，用于收集和调节光信号。

- 感光元件：如CCD或CMOS芯片，用于转换光信号为电信号。

- 信号处理系统：包括放大器、滤波器和模数转换器，用于处理电信号。

- 控制系统：用于控制影像仪的工作模式和参数设置。

- 显示系统：如显示器或打印机，用于显示和输出影像数据。

1.3 影像仪的常见类型- 医学影像仪：如X射线、CT、MRI等，用于医学影像诊断。

- 工业影像仪：如显微镜、红外热像仪等，用于工业检测和质量控制。

- 科研影像仪：如显微镜、光学显微镜等，用于科学研究和实验。

二、影像仪的操作步骤2.1 准备工作- 确保影像仪和相关设备处于正常工作状态，并检查电源和连接线是否正常。

- 清洁镜头和感光元件，以确保影像质量。

- 打开影像仪软件，并进行必要的参数设置。

2.2 数据采集- 将待测样品或被测对象放置在影像仪的视野范围内。

- 调整焦距和曝光时间，以获得清晰、明亮的影像。

- 点击影像采集按钮，开始采集影像数据。

2.3 数据处理- 使用影像处理软件对采集的影像数据进行处理，如调整亮度、对比度、色彩等。

- 根据需要，进行图像滤波、边缘检测、测量和分析等操作。

- 保存处理后的影像数据，并进行必要的报告或输出。

三、影像仪的维护与保养3.1 定期清洁- 清洁镜头和感光元件，以防止灰尘和污渍影响影像质量。

- 清洁外壳和控制面板，以保持设备整洁。

XXX有限公司影像测量仪作业指导书1、目的使测量员能熟练掌握仪器的使用操作步骤。

2、范围设备名称：影像测量仪,型号：YF-4030 , XYZ轴行程400*300*30Omm。

3、术语和定义略4、职责测量员严格按照作业指导书操作使用仪器与日常保养5、工作流程和内容5.1 仪器介绍①Y向手轮，②倍数调节钮，③变焦距镜头，④Z向手轮，⑤坡璃载物台,⑥X向手轮，⑦底光源调节钮，⑧上光源调节钮，⑨电源开关。

详见使用说明书。

5.2.1 测量的工具栏，如下图，包括测量点，直线，圆，弧，椭圆，矩形，槽型，圆环，曲线等5.2.2 点的寻边工具a、十字线中心采单点：通过脚踏开关，或按SPACE键采集，十字线中心采点。

A鼠标采点：在影像上单击鼠标左键采点G对焦点：得到自动对焦的点d、鼠标自动采点：即自动在鼠标附件找到一个工件的边缘点。

A直线采点：按住左键不放，拉出直线，按SPACE键或双击鼠标采点。

工方型框取点：得到所框选范围内的点。

g、放大采点：在影像放大窗口，单击鼠标左键采点。

氏测量最高点：点击左键三下，按SPACE键或双击左耀采点。

5.2.3 直线和圆的寻边工具a、采点测量直线：用鼠标或十字线瞄准采点测量。

A直线寻边工具：点击左键三下，按SPACE键或双击左键采点。

C,测量超过屏幕的线：分段测量超过屏幕的直线，按Enter 键或计算按钮结束。

d 、采点测量圆：用鼠标或十字线瞄准采点测量。

A 圆寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

t 测量超过屏幕的圆：分段测量超过屏幕的圆，按Enter 键或计算按钮结束。

g 、鼠标单击测量圆：用鼠标左键在要测量的圆的内部单击一下，即可以测量出圆来。

卜 框选测量多圆：在影像窗口拉出一个矩形框，然后松开鼠标，即在框内的所有圆都 会测量出来。

5.2.4 弧，椭圆，矩形测量工具00:⑥@ © E3 —I~~~I~~1~l -1~~……「一」一厂a 、采点测量弧：用鼠标或十字线瞄准采点测量A 弧寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

影像仪作业指导书一、概述影像仪是一种用于获取、处理和显示图象的设备。

本作业指导书旨在提供对影像仪的操作指导，包括设备准备、操作步骤和常见问题解答等方面的内容。

二、设备准备1. 确保影像仪处于正常工作状态，电源已接通。

2. 检查影像仪的连接线是否坚固，如有松动请重新连接。

3. 确保影像仪所需的软件已经安装并更新至最新版本。

4. 准备待扫描的文件或者照片，并将其放置在影像仪的扫描区域。

三、操作步骤1. 打开影像仪的软件界面，并选择扫描模式。

2. 在扫描设置中，选择适当的分辨率和色采模式。

3. 调整扫描区域，确保待扫描的文件或者照片完整显示在预览窗口中。

4. 在扫描设置中，选择适当的文件格式和保存路径。

5. 点击“扫描”按钮开始扫描过程。

6. 等待扫描完成后，保存扫描结果并关闭软件界面。

7. 对扫描结果进行必要的后期处理，如裁剪、调整亮度和对照度等。

8. 根据需要，将扫描结果输出至打印机或者保存为电子文档。

四、常见问题解答1. 影像仪无法正常启动或者无法连接电脑。

- 检查电源线和连接线是否插好。

- 确保电源已经打开，且电脑已正确连接至影像仪。

- 重新安装影像仪的驱动程序。

2. 影像仪扫描结果含糊或者颜色失真。

- 检查扫描设置中的分辨率和色采模式是否正确。

- 清洁扫描区域和镜头，确保没有灰尘或者污渍。

- 调整扫描区域和文件位置，确保文件完整显示在预览窗口中。

3. 影像仪扫描速度过慢。

- 检查电脑的配置是否满足影像仪的要求。

- 关闭其他占用系统资源的程序，以提升扫描速度。

- 调整扫描设置中的分辨率和色采模式，降低其数值以提高扫描速度。

4. 影像仪无法保存扫描结果或者保存格式不符合要求。

- 检查保存路径是否正确，并确保有足够的存储空间。

- 检查文件格式是否与要求相符，如需修改请在扫描设置中进行调整。

五、总结本作业指导书提供了影像仪的操作指导，包括设备准备、操作步骤和常见问题解答等内容。

通过按照指导书的步骤进行操作，用户可以轻松掌握影像仪的使用方法，并解决常见问题。

影像测量仪操作指导书影像测量仪操作指导书1.概述1.1 本文档的目的本文档旨在提供关于影像测量仪的详细操作指导，以帮助操作人员正确、高效地使用该设备。

1.2 读者对象本操作指导书适用于对影像测量仪不熟悉或者初次接触该设备的操作人员。

2.仪器介绍2.1 仪器外观及组成影像测量仪通常由以下部分组成：●仪器主体（包括显示屏、控制面板等）●相机模块（接收影像并进行测量）●移动平台（用于放置待测物体）2.2 仪器原理影像测量仪利用相机模块接收物体的影像，并通过计算机算法进行图像处理和测量，从而得到准确的尺寸、角度等测量结果。

3.准备工作3.1 开机与关机●按下电源按钮，等待仪器启动完成。

●关机时，按下电源按钮并确认关闭流程完成后，断开电源。

3.2 连接外部设备根据需要，将影像测量仪与计算机、打印机、存储设备等外部设备连接，确保正常的数据传输和输出功能。

4.操作指导4.1 操作界面影像测量仪的操作界面通常分为以下几个部分：●主菜单栏：提供各项功能操作的入口。

●影像显示区域：显示待测物体的影像。

●测量参数设置区域：设置测量参数，如单位、精度等。

●测量结果显示区域：显示测量结果。

●其他辅助工具栏：提供辅助功能操作的入口。

4.2 测量流程一般的影像测量仪操作流程如下：●1）启动按钮，打开影像测量仪软件。

●2）将待测物体放置在移动平台上，并调整位置和角度，使其适配影像测量仪的拍摄范围。

●3）拍摄按钮，仪器会自动拍摄物体的影像。

●4）根据需要，在影像上设置测量区域。

●5）测量按钮，仪器会进行图像处理和测量计算。

●6）测量结果将显示在测量结果显示区域。

●7）根据需要，可以进行结果输出、存储等操作。

●8）完成测量后，关闭按钮，关闭影像测量仪软件。

5.注意事项5.1 操作环境为确保正常的测量精度和结果可靠性，请在以下环境中操作影像测量仪：●温度.20℃●25℃●湿度.40% ●60%●光照：均匀、稳定的光照环境5.2 清洁与维护经常保持影像测量仪的清洁，并定期进行维护：●使用柔软的布清洁外部表面，避免使用硬物品刮擦。

1. 目的为使本公司对所有制品尺寸能够有很好管控标准，同时能够指引测量员按本标准来进行操作，特制定此项标准规范化。

2. 术语3. 具体内容3.1. 职责测量员：负责实行监督工作及《实验室产品测试报告》之输出并对该设备进行点检及保养。

测量工程师：负责对厂内所有的仪器之运作及技术指导进行监控及维护。

经理/测量工程师：负责操作员所提交之报告进行审核。

当检测仪器出现异常时，请及时知会测量工程师／经理以免造成工作之不便。

3.2. 工作内容3.2.1.仪器操作前：3.2.1.1.员接受相应的在职培训，并熟练测量仪器及测量设备的测量方法和测量要求，具有实行经验。

3.2.1.2.维护仪器作业指导书，做好检测仪器的日常保养的维护工作，按仪器作业指导书进行作，如有异常请及时知会技术员和上级管理人员。

3.2.1.3.相关测量资料方可对下一步工作展开。

3.2.2.仪器操作过程：3.2.2.1.电源总开关，先开电箱后开电脑再开软件，进行复位，操镜头倍数与软件设置倍数是否一致。

3.2.2.2.测量把产品放在测量平台上，建立座标系，按图纸进行编程，并保存编程下次CNC测量时可按程序调出相应测量编程。

3.2.2.3.测量时可选择手动测量与建立座标系按图纸进行测量。

3.2.2.4.表单，测量员把测量后的数据进行导入客户指定的表单中。

3.2.2.5.保持仪器5S，关闭软件与开机顺序相反，先关闭软件后关闭电脑主机再关闭总电箱。

3.2.3.测试标准：3.2.3.1.条件：✓800-1200Lux荧光灯（能清晰看出缺陷但不刺眼）✓观察角度：被检测样区与视线在45度范围内旋转，左右转动15度范围。

✓观察距离：人眼的被测物表面距离为30cm左右。

✓操作员视力：裸视或矫正视力在1.0以上且无色盲。

3.2.3.2.公司目前所有制品尺寸测量均按此标准进行。

3.2.4.结果：按客户图纸进行测量，如测量结果数据在范围内为合格，超出为NG，除仪器本身误差外。

影像仪作业指导书一、概述影像仪是一种用于捕捉、处理和显示图像的设备。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确使用影像仪并获得高质量的图像结果。

二、设备准备1. 确保影像仪和相关设备处于正常工作状态。

2. 检查影像仪的电源线是否连接到稳定的电源插座，并确保电源开关处于关闭状态。

3. 检查影像仪的数据线是否连接到计算机或显示器，并确保连接稳固。

三、启动影像仪1. 打开电源开关，等待影像仪启动。

2. 检查影像仪的显示屏是否正常亮起，并显示相关信息。

3. 如果影像仪需要进行自检或校准过程，请按照设备说明书进行操作。

四、调整影像仪设置1. 进入影像仪的设置菜单，根据实际需求选择合适的设置选项。

2. 调整图像分辨率、亮度、对比度等参数，以获得最佳的图像效果。

3. 如有需要，设置图像存储路径和格式。

五、准备待扫描物品1. 清洁待扫描物品，确保表面干净，无灰尘和污渍。

2. 如有需要，使用适当的固定装置将待扫描物品固定在影像仪上，以防止移动或晃动。

六、进行扫描操作1. 将待扫描物品放置在影像仪的扫描区域内。

2. 按下扫描按钮或在计算机上启动扫描软件。

3. 等待扫描完成，并确保图像显示在计算机或显示器上。

七、图像处理和编辑1. 打开图像处理软件，导入扫描得到的图像。

2. 根据实际需求，进行图像处理和编辑操作，如裁剪、旋转、调整亮度和对比度等。

3. 如有需要，保存处理后的图像到指定路径。

八、打印和分享图像1. 将打印机连接到计算机或显示器。

2. 打开图像处理软件，选择打印选项，并根据实际需求进行打印设置。

3. 确认设置无误后，点击打印按钮，等待打印完成。

九、影像仪维护1. 定期清洁影像仪的外壳和扫描区域，以保持设备的清洁和正常工作。

2. 检查影像仪的电源线和数据线是否损坏，如有损坏，及时更换。

3. 如有需要，定期进行影像仪的校准和维修，以确保设备的正常运行。

十、安全注意事项1. 在使用影像仪时，避免将手指或其他物体放入扫描区域，以免造成伤害。

1.0目的：为确保仪器正常运作和精度，提高仪器的工作效率，保证其在生产运作过程中保持最佳状态，从而使其能够更快而有效地工作。

2.0范围：适用精密事业部品管人员。

3.0使用前需知：3.1影像测量仪是高精度仪器在使用中需要轻拿轻放、严禁粗暴、防止用力无穷大而造成损坏仪器精度的现象发生。

3.2未经过培训人员不得动用该仪器。

3.3本仪器由指定人员负责保养与维护。

4.0操作步骤：4.1首先检查电源及插头是否接触正常。

4.2使用前应用干净的白棉布轻擦工作台面，保持干净清洁、无尘无污渍。

4.3打开电源开关：首先打开电脑电源开关；然后打开显示器电源开关；最后打开视频电源开关。

4.4打开2D影像测量软件，打开“参数”再进行光标尺归零动作，以保证非线性补偿的数据有效。

4.5打开视频影像开关，选择合适物镜的倍率。

4.6图像综合质量调整：4.6.1利用“对焦指示器”调节图像的清晰度，将黄色方框置于黑白相间处，调节旋转长降手柄，观察图像当黄色条纹右下显示值最大时，表示此图像最清晰。

4.6.2利用光源“调节指示器”调节上、下光源色方框，置于全白相间处，调节光源控制器。

当黄条纹达到蓝色区域，表示此时为最佳测量效果，未到蓝色区域或超出蓝色区域均会对测量结果产生误差。

4.7设定比尺：4.7.1标定方法：将标准片的十字线与软件的十字线重合。

4.7.2点击图标，即得出比例尺。

4.8测量工件：4.8.1将工件表面擦干净，注意工件不能有毛刺和其它杂物，然后将工件测量面朝上轻置在工作台面上。

4.8.2测量方法：4.8.2.1先点击“自动绘测”选择自动点选直线“指定工件边界点（至少两点），右键完成，测量结果在图无数据区上显示，如需保存和打印报表可点击输出Excel报表或输出Word文档。

4.8.2.2测量圆的直径和半径：先点击自动绘测选择“自动点选画圆”指定工作边界点（至少三点）右键完成，测量结果在图无数据区，如需保存和打印报表右点击输出Excel报表或输出Word文档。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

********* 修订履历1目的：确保产品数据的准确性以及影像测量机使用方法的规范性。

2适用范围：适用于精密的微小零件、软体零件、薄壁件的测量，广泛应用于电子产品、手表机械零件、橡胶塑料、冲压件等。

3软件介绍：3.1开机步骤：3.1.1插上各部分电源（注意各部分连接是否处于正常状态）；3.1.2打开电脑主机和显示器；3.1.3打开软件；3.1.4将工作台放置中间位置，左右移动和前后移动，找到零点；3.1.5选择合适的放大倍数（根据被测工件大小进行选择）；3.1.6在薄膜开关上选择顶灯或者底灯开关，调节亮度旅钮（根据被测工件的要求进行选择）3.1.7最后对选择的放大倍数进行标定完成操作。

3.2软件使用说明：'■绘图和他飞口奉命令3.2.1开始使用请先用鼠标左击校正处理，再左击寻找XY轴尺中，依照提示，左右、上下移动工作台,直到程序提示找到机台的绝对基点为止。

3.2.2怎样绘图A、开启影像：打开菜单：“测量/摄影”即可开启影像。

B 、绘图：下面以画圆为例，移动工作台，将工件的圆形边缘对准影像区十字线的中心。

按下第三或者更多的点，按鼠标右键结束，就绘制出一个圆，此时按“适合视窗”按钮，即可 在绘图窗口看到刚才所绘的图形。

3.2.3怎样测量A 、单个物件：（以测量一个圆为例）先绘制出一个圆，然后把鼠标移到这个圆上，这时，圆显示为高亮，同时，在程序的“详细资料 区”显示出这个圆的基本参数，比如圆心、大小半径、真圆度和面积等。

B 、两个物件之间：（以测量两个圆的圆心距为例）先绘制出两个圆，然后按工具条的两圆心距 一^按钮，把鼠标移到其中一个圆上，这时，这个圆显示为高亮，按下鼠标左键，再移动鼠标到另一个圆上，按下鼠标左键，在程序的“详细资料 区”将生成一个新物件（一条直线），这条直线的长度即为刚才所测的两圆之间的圆心距离，我 们可以在“详细资料区”查看刚才生成的直线的基本参数，比如起点坐标、终点坐标和长度等。

作业指导书编号
部门体系技术部检验影像测量仪作业指导书
版次
一、目的：使操作员能熟练掌握影像测量仪器的操作步骤及方法。

二、适用：适用于本公司二次元影像检测仪。

三、步骤：
3.1操作步骤
3.1.1开机
3.1.2开起电脑
3.1.3打开运用软件
3.1.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

3.1.5角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

3.1.6平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

四、关机
4.1观察数显表有无异常现象，如有异常现象应产即切断电源。

4.2关闭投影机上的灯后，按下”POWER”键后关闭电源开关。

3
制定审核批准
2
1
改订年月日改订内容
制定。
