220kV避雷器试验报告

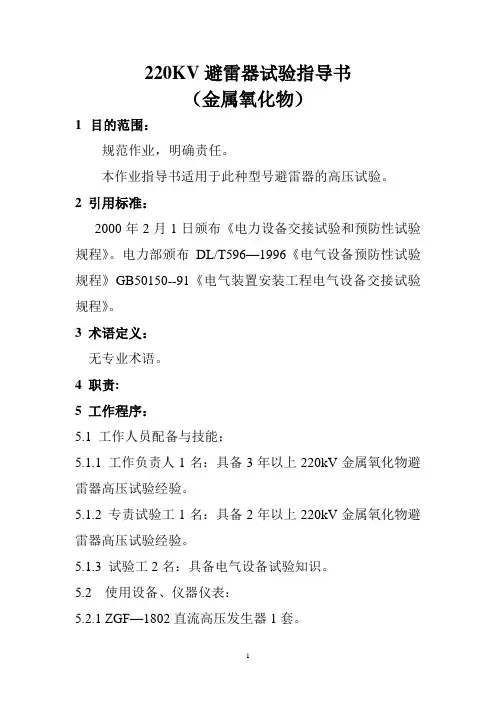

220KV避雷器试验指导书（金属氧化物）1目的范围：规范作业，明确责任。

本作业指导书适用于此种型号避雷器的高压试验。

2 引用标准：2000年2月1日颁布《电力设备交接试验和预防性试验规程》。

电力部颁布DL/T596—1996《电气设备预防性试验规程》GB50150--91《电气装置安装工程电气设备交接试验规程》。

3 术语定义：无专业术语。

4 职责:5 工作程序：5.1 工作人员配备与技能：5.1.1 工作负责人1名：具备3年以上220kV金属氧化物避雷器高压试验经验。

5.1.2 专责试验工1名：具备2年以上220kV金属氧化物避雷器高压试验经验。

5.1.3 试验工2名：具备电气设备试验知识。

5.2 使用设备、仪器仪表：5.2.1 ZGF—1802直流高压发生器1套。

5.2.2 JDC—1兆欧表1套。

5.2.3 温度计1只。

5.2.4 绝缘杆2根。

5.2.5 电源盘1个、刀闸盒。

5.2.6 遮栏一套。

5.2.7 绝缘绳一卷。

5.2.8 地线若干。

5.2.9 计算机一台。

5.2.10 电容器。

5.3 消耗性材料：5.3.1 砂纸一张。

5.3.2 1.5伏5号电池16节。

5.4 工作流程：5.5 工作项目及工作要求：5.5.1 工作前准备：5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。

5.5.1.2工作负责人及成员查看历史试验报告。

5.5.2 安全组织技术措施：5.5.2.1 被试验具备试验条件后由变配电通知高压班试验，全部试验由高压班负责，变配电配合。

5.5.2.2 试验所需试验人员不少于4人。

5.5.2.3 进入工作现场时，试验负责人必须交代试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工。

5.5.2.4 各参试人员必须按其分工认真履行自己的职责，不得从事其它的工作。

5.5.2.5 参试人员的分工不可随意发生变动，如需要变动必须征得工作负责人的许可。

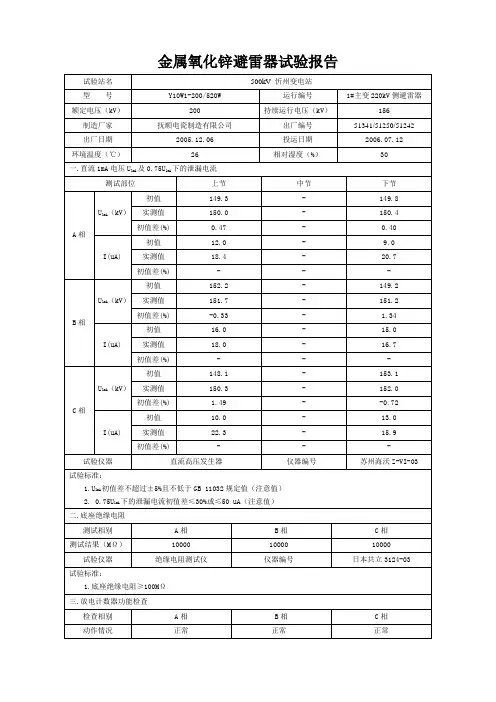

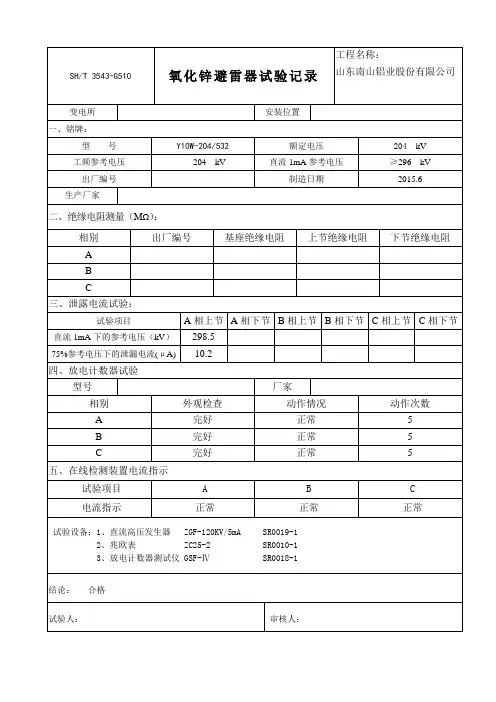

金属氧化锌避雷器试验报告试验站名500kV 忻州变电站型号Y10W1-200/520W 运行编号1#主变220kV侧避雷器额定电压（kV）200 持续运行电压（kV）156 制造厂家抚顺电瓷制造有限公司出厂编号51341/51250/51242出厂日期2005.12.06 投运日期2006.07.12环境温度（℃）26 相对湿度（%）30一.直流1mA电压U1mA及0.75U1mA下的泄漏电流测试部位上节中节下节A相U1mA（kV）初值149.3 - 149.8实测值150.0 - 150.4初值差(%) 0.47 - 0.40 I(uA)初值12.0 - 9.0实测值18.4 - 20.7初值差(%) - - -B相U1mA（kV）初值152.2 - 149.2实测值151.7 - 151.2初值差(%) -0.33 - 1.34 I(uA)初值16.0 - 15.0实测值18.0 - 16.7初值差(%) - - -C相U1mA（kV）初值148.1 - 153.1实测值150.3 - 152.0初值差(%) 1.49 - -0.72 I(uA)初值10.0 - 13.0实测值22.3 - 15.9初值差(%) - - -试验仪器直流高压发生器仪器编号苏州海沃Z-VI-03试验标准：1.U1mA初值差不超过±5%且不低于GB 11032规定值（注意值）2. 0.75U1mA下的泄漏电流初值差≤30%或≤50 uA（注意值）二.底座绝缘电阻测试相别A相B相C相测试结果（MΩ）10000 10000 10000 试验仪器绝缘电阻测试仪仪器编号日本共立3124-03 试验标准：1.底座绝缘电阻≥100MΩ三.放电计数器功能检查检查相别A相B相C相动作情况正常正常正常试验仪器放电计数器仪器编号苏州华电 ZGS-J2-03试验标准：1.功能正常试验依据《Q/GDW 1168-2013 输变电设备状态检修试验规程》结论备注：0.75U1mA下的泄漏电流≤50 uA（注意值），无必要填写初值和初值差。

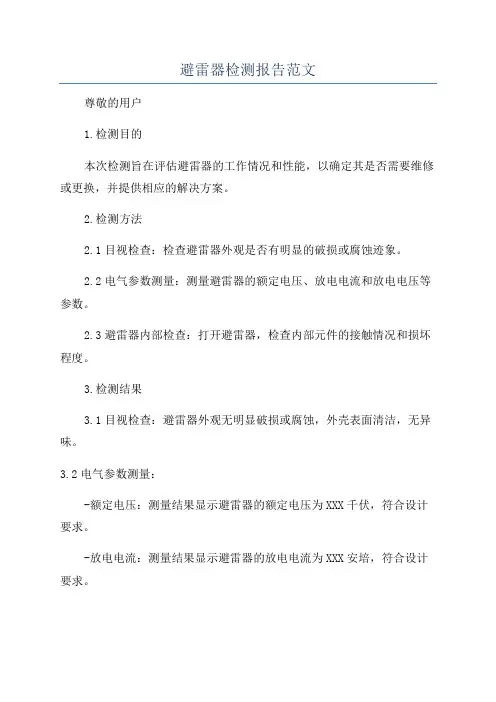

避雷器检测报告范文尊敬的用户1.检测目的本次检测旨在评估避雷器的工作情况和性能，以确定其是否需要维修或更换，并提供相应的解决方案。

2.检测方法2.1目视检查：检查避雷器外观是否有明显的破损或腐蚀迹象。

2.2电气参数测量：测量避雷器的额定电压、放电电流和放电电压等参数。

2.3避雷器内部检查：打开避雷器，检查内部元件的接触情况和损坏程度。

3.检测结果3.1目视检查：避雷器外观无明显破损或腐蚀，外壳表面清洁，无异味。

3.2电气参数测量：-额定电压：测量结果显示避雷器的额定电压为XXX千伏，符合设计要求。

-放电电流：测量结果显示避雷器的放电电流为XXX安培，符合设计要求。

-放电电压：测量结果显示避雷器的放电电压为XXX千伏，符合设计要求。

3.3避雷器内部检查：打开避雷器后，检查发现避雷器内部元件接触正常，未见明显的损坏情况。

4.结论根据以上检测结果，避雷器整体工作状态良好，没有明显损坏或故障。

电气参数也符合设计要求，可以正常工作。

建议定期进行避雷器的检测和维护工作，以保持其良好的工作状态。

5.建议5.1定期检测：根据避雷器的使用情况，建议每年对其进行一次定期检测，以确保其性能和工作状态。

5.2清洁维护：定期清洁避雷器的外壳表面，确保其无尘污，并避免接触化学物质，以延长其使用寿命。

5.3降压装置维护：避雷器通常与降压器一同使用，建议定期对降压装置进行检测和维护，确保其正常工作，以保护避雷器。

5.4替换建议：如果避雷器出现明显的破损或腐蚀，或者电气参数超出了设计要求，建议尽快更换避雷器，以确保设备和人员的安全。

总之，避雷器是保护设备和人员安全的重要装置，定期检测和维护对其正常工作和延长使用寿命至关重要。

请根据本报告的建议，合理安排避雷器的维护和更换工作，以确保设备和人员的安全。

谢谢！此致。

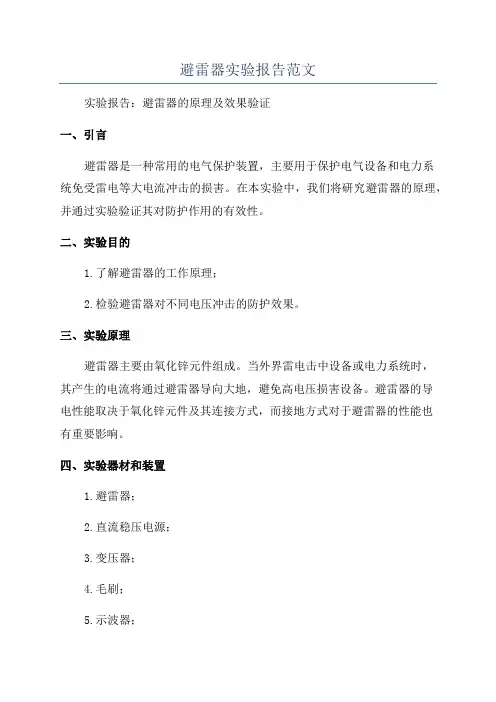

避雷器实验报告范文实验报告：避雷器的原理及效果验证一、引言避雷器是一种常用的电气保护装置，主要用于保护电气设备和电力系统免受雷电等大电流冲击的损害。

在本实验中，我们将研究避雷器的原理，并通过实验验证其对防护作用的有效性。

二、实验目的1.了解避雷器的工作原理；2.检验避雷器对不同电压冲击的防护效果。

三、实验原理避雷器主要由氧化锌元件组成。

当外界雷电击中设备或电力系统时，其产生的电流将通过避雷器导向大地，避免高电压损害设备。

避雷器的导电性能取决于氧化锌元件及其连接方式，而接地方式对于避雷器的性能也有重要影响。

四、实验器材和装置1.避雷器；2.直流稳压电源；3.变压器；4.毛刷；5.示波器；6.高电压同轴电缆。

五、实验步骤1.组装实验装置，将避雷器与各种电源及设备连接；2.设置直流稳压电源的输出电压为100V；3.将高压端子接地，并接通电源；4.使用毛刷产生电荷，在避雷器上进行刷电操作；5.使用示波器记录避雷器在不同电荷下的电压变化情况；6.重复以上步骤，设置不同电压下的输出。

六、实验结果与分析1.根据实验步骤进行实验操作，得到避雷器在不同电压下的电压变化情况。

记录这些数据，并用示波器绘制曲线图。

七、实验结论1.避雷器能够降低设备和电力系统在雷电冲击下的电压，保护其免受损害；2.避雷器的效果与其连接方式和接地方式有关；3.避雷器能有效地对不同电压的电荷进行防护。

八、实验总结通过本次实验，我们深入了解了避雷器的工作原理及其在电力系统中的重要作用。

通过实验验证了避雷器对不同电压下的电荷具有防护效果。

这对我们理解电力系统的运行和保护提供了有益的经验，并为工程实践提供了有力的支持。

实验四．避雷器试验一．实验目的：1．了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，2．掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。

二．实验项目：1．FS-10 型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15 型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四．实验说明：阀型避雷器分普通型和磁吹型两类，普通型又分FS型（配电型）和FZ型（站用型）两种。

它们的作用过程都是在雷电波入侵时击穿火花间隙，通过阀片（非线性电阻）泄导雷电流并限制残压值，在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之，避雷器实际工作时的通流时间≯10ms（半个工频周期）。

FS型避雷器的结构最简单，如图4-1所示，由火花间隙和非线性电阻（阀片）串联组成。

FZ型避雷器的结构特点是在火花间隙上并联有均压电阻（也为非线性电阻），如图4-2所示，增设均压电阻是为了提高避雷器的保护性能，因为多个火花间隙串联后将引起间隙上工频电压分布不均，并随外瓷套电压分布而变化，从而引起避雷器间隙恢复电压的不均匀及不稳定，降低避雷器熄弧能力，同时其工频放电电压也将下降和不稳定。

加上均压电阻后，工频电压将按电阻分布，从而大大改善间隙工频电压的分布均匀度，提高避雷器的保护性能。

非线性电阻的伏安特性式为：U=CIα，其中C为材料系数，α即为非线性系数（普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响，其整体α≈0.35～0.45），其伏安特性曲线如图4-3所示。

可见流过非线性电阻的电流越大，其阻值越小，反之其阻值越大，这种特性对避雷器泄导雷电流并限制残压，减小并切断工频续流都很有利。

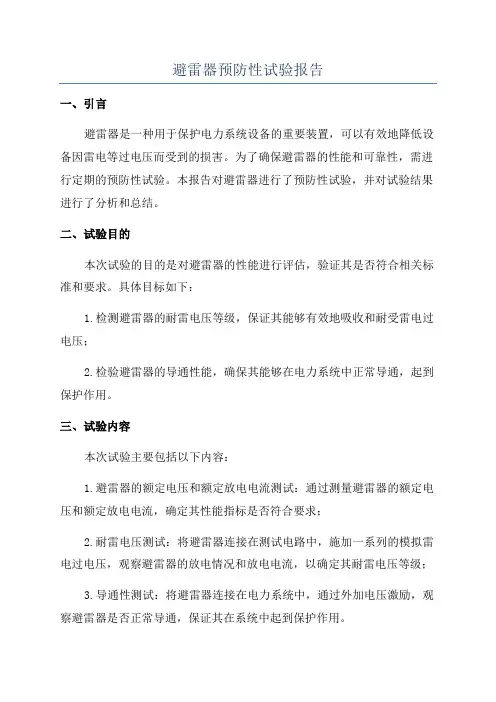

避雷器预防性试验报告一、引言避雷器是一种用于保护电力系统设备的重要装置，可以有效地降低设备因雷电等过电压而受到的损害。

为了确保避雷器的性能和可靠性，需进行定期的预防性试验。

本报告对避雷器进行了预防性试验，并对试验结果进行了分析和总结。

二、试验目的本次试验的目的是对避雷器的性能进行评估，验证其是否符合相关标准和要求。

具体目标如下：1.检测避雷器的耐雷电压等级，保证其能够有效地吸收和耐受雷电过电压；2.检验避雷器的导通性能，确保其能够在电力系统中正常导通，起到保护作用。

三、试验内容本次试验主要包括以下内容：1.避雷器的额定电压和额定放电电流测试：通过测量避雷器的额定电压和额定放电电流，确定其性能指标是否符合要求；2.耐雷电压测试：将避雷器连接在测试电路中，施加一系列的模拟雷电过电压，观察避雷器的放电情况和放电电流，以确定其耐雷电压等级；3.导通性测试：将避雷器连接在电力系统中，通过外加电压激励，观察避雷器是否正常导通，保证其在系统中起到保护作用。

四、试验结果与分析通过对避雷器的预防性试验，获得了以下结果：1.避雷器的额定电压和额定放电电流分别为XXkV和XXA，符合标准要求；2.耐雷电压测试结果表明，在施加XXkV的雷电过电压时，避雷器能够正常放电，其放电电流稳定在XXA，满足设备防雷要求；3.导通性测试结果显示，避雷器在电力系统中能够正常导通，并在受到电压激励时，迅速放电。

根据上述试验结果和分析，可以得出结论：本次试验的避雷器性能良好，能够稳定工作，并具有良好的耐雷电压能力和导通性能，可以在电力系统中起到有效的保护作用。

五、结论与建议根据试验结果和分析，我们得出以下结论：1.本次试验的避雷器符合相关标准和要求，具有稳定的额定电压和额定放电电流，能够有效地吸收和耐受雷电过电压；2.该避雷器在耐雷电压测试和导通性测试中表现良好，能够正常放电和导通，达到预防过电压的要求。

基于上述结论，我们提出以下建议：1.继续进行定期的预防性试验，以确保避雷器的性能和可靠性；2.根据试验结果，及时更换性能不符合要求的避雷器，保证系统的安全运行。

编号:
220kV升压站＃*主变中性点氧化锌避雷器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验参加人：
试验日期年月日时至年月日时
**********发电有限公司
1适用范围
本作业指导书适用于220kV升压站#X主变中性点110kV氧化锌避雷器交接试验。

2引用文件
GB 11032--2000 交流无间隙金属氧化物避雷器
GB 50150--2006 电气装臵安装工程电气设备交接试验标准
DL/T 804--2002 交流电力系统金属氧化物避雷器使用导则
Q/FJG 10029.2-2004 电力设备交接和预防性试验规程
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
a.试验接线图：
图1 避雷器交流试验接线示意图b.试验记录：。

避雷器试验报告模板一、试验背景避雷器是用于保护电力设备和系统免受雷击伤害的重要设备，通过将雷电流引入地下，使设备和系统的电气耐受能力不受影响。

为了确保避雷器的性能和可靠性，需要进行一系列试验来评估其工作状态和保护能力。

二、试验目的本次试验的目的是评估避雷器的放电过程、击穿电压和击穿电流等性能参数，以验证其符合国家标准和设计要求。

三、试验设备和方法1.试验设备：包括避雷器、高压发生器、电流电压计等。

2.试验方法：(1)放电过程试验：通过将高压发生器输出的直流电压施加在避雷器上，观察和记录其放电过程的时间、放电电压和放电电流。

(2)击穿电压试验：通过逐渐增加高压发生器的输出电压，直到避雷器发生击穿为止，记录其击穿电压。

(3)击穿电流试验：通过逐渐增加高压发生器的输出电流，直到避雷器发生击穿为止，记录其击穿电流。

四、试验结果和分析1.放电过程试验结果：根据试验数据，避雷器的放电过程平稳可靠，其放电电压和电流在规定范围内波动较小，达到了设计要求。

2.击穿电压试验结果：根据试验数据，避雷器的击穿电压为XXXkV，符合国家标准要求，并达到了设计要求。

3.击穿电流试验结果：根据试验数据，避雷器的击穿电流为XXXA，符合国家标准要求，并达到了设计要求。

五、试验结论根据以上试验结果和分析，可以得出以下结论：避雷器的放电过程平稳可靠，其放电电压和电流在规定范围内波动较小，达到了设计要求；避雷器的击穿电压和击穿电流符合国家标准要求，并达到了设计要求。

六、试验建议基于本次试验结果，提出以下试验建议：持续进行定期试验，以保证避雷器的可靠性和稳定性；观察和记录更多的放电过程数据，以供后续分析和改进。

七、试验总结本次试验验证了避雷器的放电过程、击穿电压和击穿电流等性能参数，证明其符合国家标准和设计要求。

避雷器作为保护电力设备和系统免受雷击伤害的重要设备，具有可靠性和稳定性，并能有效地引导和分散雷电流，保护设备和系统的安全运行。

220kV氧化锌避雷器试验作业指导书
目次
前言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 标题 (1)
I
前言
为了进一步搞好分公司生产、经营工作，提高技术管理和现场操作水平，促进分公司三个文明建设健康协调发展，根据中国集团公司标准化管理相关规定和公司标准化工作的需要，结合分公司实际，按照GB/T 15497-2003《企业标准体系技术标准体系》、DL/T 800—2001《电力企业标准编写规则》，制定本标准。

本标准由分公司标准化委员会提出并归口。

本标准起草单位：试验金工部。

II
220kV氧化锌避雷器试验
1 范围
本标准规定了220kV氧化锌避雷器的试验方法。

本标准适用于额定电压为220kV及以下。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 596-1996 《电力设备预防性试验规程》
《龚（铜）站绝缘监督规程》
3 发电机定子交流耐压
1
2
3
4
附录J
220kV氧化锌避雷器试验试验
5
6
7
8。

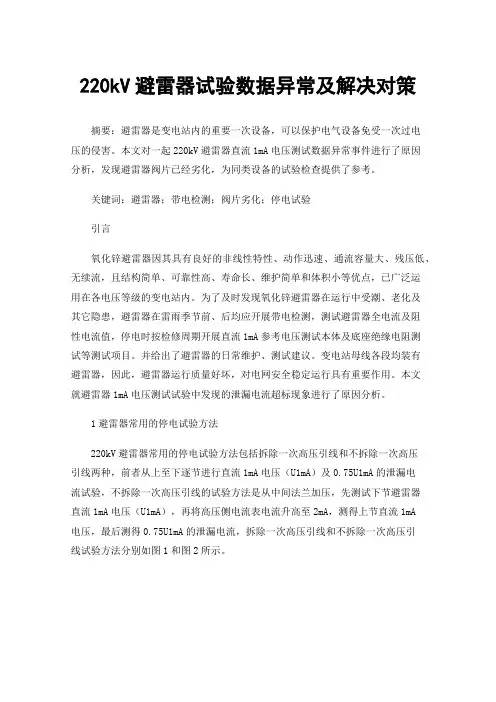

220kV避雷器试验数据异常及解决对策摘要：避雷器是变电站内的重要一次设备，可以保护电气设备免受一次过电压的侵害。

本文对一起220kV避雷器直流1mA电压测试数据异常事件进行了原因分析，发现避雷器阀片已经劣化，为同类设备的试验检查提供了参考。

关键词：避雷器；带电检测；阀片劣化；停电试验引言氧化锌避雷器因其具有良好的非线性特性、动作迅速、通流容量大、残压低、无续流，且结构简单、可靠性高、寿命长、维护简单和体积小等优点，已广泛运用在各电压等级的变电站内。

为了及时发现氧化锌避雷器在运行中受潮、老化及其它隐患，避雷器在雷雨季节前、后均应开展带电检测，测试避雷器全电流及阻性电流值，停电时按检修周期开展直流1mA参考电压测试本体及底座绝缘电阻测试等测试项目。

并给出了避雷器的日常维护、测试建议。

变电站母线各段均装有避雷器，因此，避雷器运行质量好坏，对电网安全稳定运行具有重要作用。

本文就避雷器1mA电压测试试验中发现的泄漏电流超标现象进行了原因分析。

1避雷器常用的停电试验方法220kV避雷器常用的停电试验方法包括拆除一次高压引线和不拆除一次高压引线两种，前者从上至下逐节进行直流1mA电压（U1mA）及0.75U1mA的泄漏电流试验，不拆除一次高压引线的试验方法是从中间法兰加压，先测试下节避雷器直流1mA电压（U1mA），再将高压侧电流表电流升高至2mA，测得上节直流1mA电压，最后测得0.75U1mA的泄漏电流，拆除一次高压引线和不拆除一次高压引线试验方法分别如图1和图2所示。

图1220kV避雷器拆除一次高压引线试验方法接线示意图图2220kV避雷器不拆除一次高压引线试验方法接线示意图2案例2019年11月28日，高压试验人员采用不拆除一次高压引线的试验方法对某220kV避雷器进行试验时，发现该避雷器的B相1mA电压不合格。

该避雷器直流1mA电压厂家要求不小于296kV，A相和C相避雷器均满足厂家要求，而B相的直流1mA电压值为295.4kV，不满足厂家要求，现场试验数据如表1所示。

实验四．避雷器试验一．实验目的：1．了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，2．掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。

二．实验项目：1．FS-10 型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15 型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四．实验说明：阀型避雷器分普通型和磁吹型两类，普通型又分FS型（配电型）和FZ型（站用型）两种。

它们的作用过程都是在雷电波入侵时击穿火花间隙，通过阀片（非线性电阻）泄导雷电流并限制残压值，在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之，避雷器实际工作时的通流时间≯10ms（半个工频周期）。

FS型避雷器的结构最简单，如图4-1所示，由火花间隙和非线性电阻（阀片）串联组成。

FZ型避雷器的结构特点是在火花间隙上并联有均压电阻（也为非线性电阻），如图4-2所示，增设均压电阻是为了提高避雷器的保护性能，因为多个火花间隙串联后将引起间隙上工频电压分布不均，并随外瓷套电压分布而变化，从而引起避雷器间隙恢复电压的不均匀及不稳定，降低避雷器熄弧能力，同时其工频放电电压也将下降和不稳定。

加上均压电阻后，工频电压将按电阻分布，从而大大改善间隙工频电压的分布均匀度，提高避雷器的保护性能。

非线性电阻的伏安特性式为：U=CIα，其中C为材料系数，α即为非线性系数（普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响，其整体α≈0.35～0.45），其伏安特性曲线如图4-3所示。

可见流过非线性电阻的电流越大，其阻值越小，反之其阻值越大，这种特性对避雷器泄导雷电流并限制残压，减小并切断工频续流都很有利。

220kV氧化锌避雷器不拆引线试验分析宁波电业局变电修试工区综合五队2009年QC项目前言：宁波市电业局变电修试工区综合五队现有职工33人，担负着北仑镇海地区220KV、110KV变电所的新建、大修、技改等工程项目的设备投产试验任务。

2008年以来，综合五队一直是宁波电业局的先进班组，不断追求卓越、夯实安全基础，为宁波的电力事业做出自己一份贡献。

一、小组简介1.小组概况表2.小组成员表二、 内容摘要避雷器是是用来限制过电压，保护电气设备绝缘的电器。

金属氧化锌避雷器（以下简称MOA ）具有优异的伏安特性，良好的可靠性，被广泛应用电力系统。

在保证避雷器安全运行的前提下，针对220kV MOV 进行不拆一次引线试验的可行性和可靠性进行数据采集和分析，在现有的设备下进行初步尝试，提高试验数据（主要是mA U 1）的准确性。

三、选题理由1)局和公司根据新安规和国网公司的有关文件规定安全带不得系在避雷器上，不得把工作梯靠在避雷器上。

在无法进行登高车协助工作下，不但极大提高了现场工作强度，而且带了严重的安全隐患。

2)避雷器试验已成为高压试验的重头之一。

220kV MOA高度高，引线重，拆接头时间长，还受感应电影响。

3)对220kV MOA不拆一次引线进行常规试验，不仅能减少停电时间和检修工作量，还能提高试验和被试设备的安全。

经过理论分析，结合现场初步实践，220kV MOA不拆头试验具有可行性，数据可靠性较高。

四、现场调查实例一：宁西变2#主变220kV避雷器预试试验日期2009.8.26在避雷器底座绝缘良好，MOA 上节mAU 1与下节mAU 1相差不大的情况下，220kV MOA的不拆头试验数据与拆头试验数据几乎一致。

根据我们的普查，绝大多数220kV MOA 设备状态与实例相近，说明220kV MOA 不拆一次引线试验具有普遍适用性，且数据准确性可以满足平时的预防性试验要求。

实例二：跃龙变台龙2353线路避雷器预试，试验日期2009.11.08由上表可以看出，B 相在MOA 底座绝缘电阻较低，则会影响测试结果，特别是上节的直流1mA 电压（mAU 1）。

220kV避雷器放电现象分析发表时间：2018-11-12T10:19:28.550Z 来源：《电力设备》2018年第18期作者：魏慧君[导读] 摘要：近年来，社会经济的不断发展，“家电下乡”政策使得人民生活水平得到显著提升，随着各种各样家用电器的普及，人们的生活离不开电，并对电能的质量提出了越来越高的要求。

（国网山西省电力公司检修分公司山西省 030032）摘要：近年来，社会经济的不断发展，“家电下乡”政策使得人民生活水平得到显著提升，随着各种各样家用电器的普及，人们的生活离不开电，并对电能的质量提出了越来越高的要求。

架设在村边巷尾的配电线路、开关、变压器等作为电力系统的最基本单元，其是否能安全稳定运行直接影响着用户的用电质量。

在配电架空线路上安装避雷器以保护配电设备免受雷击损坏是行之有效的方法，但由于避雷器本身的局限性，自身损坏或需要更换时造成线路停电，不仅影响供电可靠性及客户满意度，而且影响着配电网的安全稳定运行。

文章针对一起220kV线路氧化锌避雷器放电现象进行了研究。

关键词：220kV；避雷器；放电现象 1避雷器的结构及其工作原理氧化锌避雷器有以下特点：伏安特性好、热稳定性能优异、保护性能好和预期寿命长等。

芯棒、氧化锌阀片、电极、外绝缘裙套、密封填充胶是氧化锌避雷器的重要组成部分。

氧化锌避雷器的阀片与绝缘外套之间、芯棒与阀片之间用具有良好粘性的密封填充胶进行填充，填充胶的填充过程是在真空状态下进行的，目的是将避雷器内部空气排出，并尽量使填充胶填满避雷器内部，使避雷器具有良好的密封性能，并尽量减小避雷器的内部空隙，因而可以减少避雷器内部局部放电的情况发生，也可以减少避雷器由于内部存在空隙而产生呼吸作用使避雷器受潮。

这种结构的氧化锌避雷器，不但使氧化锌阀片的电气性能得到很好表现，而且具有很好的机械强度、绝缘性能和耐污秽效果，在配电线路中得到广泛应用。

氧化锌避雷器的阀片是经过高温焙烧而成，基本结构是高电导的氧化锌晶粒，边缘由高阻性的瓷或硅橡胶包围。

避雷器试验报告范文一、实验目的本次实验旨在对避雷器进行测试，检测其性能指标以及其在雷击过程中的作用。

二、实验器材与装置1.避雷器：选取一种常用的避雷器进行试验。

2.避雷器测试仪：用于对避雷器进行测试，并记录测试数据。

三、实验步骤1.准备工作：将避雷器连接好，并保证电气接口符合要求。

2.避雷器自检：打开避雷器测试仪，进行自检，确保测试仪正常工作。

3.避雷器放电特性试验：将避雷器接通正常工作电源，进行放电特性试验。

在一定时间间隔内，通过不同电流和电压对避雷器进行测试，记录相关数据。

4.雷击电流阈值测试：通过模拟雷击电流对避雷器进行测试，找到避雷器的雷击电流阈值，并记录。

5.逆变特性测试：在一定时间间隔内，通过逆变电压对避雷器进行测试，记录逆变时间和逆变电流。

四、实验结果分析1.避雷器放电特性试验结果显示，避雷器在不同电流和电压下均能正常放电，并且放电时间短，放电电流大，符合相关的规范要求。

2.雷击电流阈值测试显示，避雷器的雷击电流阈值为XXA，可承受较大的雷击电流。

3.逆变特性测试结果显示，避雷器在逆变电压下能迅速逆变，逆变时间短，逆变电流小，符合相关的规范要求。

五、实验结论通过对避雷器的测试可以得出以下结论：1.避雷器的放电特性良好，能有效地将雷击电流引入地下，保护设备和构筑物的安全。

2.避雷器的雷击电流阈值较高，能承受较大的雷电冲击。

3.避雷器的逆变特性良好，能迅速逆变并分散逆变电流，避免电流过大对设备的损坏。

六、实验存在问题与改进措施1.实验过程中，需要更加精确的测试仪器来获取更准确的数据。

2.后续可以对避雷器的寿命进行测试，以验证其长期可靠性。

3.可以增加对避雷器的耐压测试，以验证其在高电压环境下的安全性能。

七、实验总结通过本次实验，对避雷器进行了综合性能测试，并得出了一些结论。

在今后的工程实践中，将会更加重视避雷器的选用和性能测试，以确保电气设备和构筑物的安全。

220kV避雷器检测报告概述本报告旨在记录并分析对220kV避雷器进行的检测结果。

通过该检测报告，我们希望提供详细的避雷器性能评估，以及可能存在的问题和建议。

检测方法与设备我们采用以下方法和设备对220kV避雷器进行了检测：- 高压测试：通过施加高压电流和电压，测试避雷器是否能有效地承受额定电压，并保持电气特性稳定。

- 温度测试：测量避雷器在正常运行条件下的温度，以评估其散热性能和温度稳定性。

- 电气参数测试：测量避雷器的电阻、电容和感抗，以确定其电气性能和损耗情况。

检测结果根据我们的检测，针对220kV避雷器，以下是我们的主要发现：1. 高压测试结果显示，避雷器在额定电压下表现良好，能够有效地承受并分散电压。

2. 温度测试结果表明，避雷器在正常运行条件下保持了稳定的温度，散热性能良好。

3. 电气参数测试显示，避雷器的电阻、电容和感抗符合设计要求，并无异常。

问题与建议基于我们的检测结果，对于220kV避雷器，我们未发现明显的问题或缺陷。

然而，为了确保长期有效的运行和保护系统安全，我们建议进行以下检查和维护：1. 定期检查避雷器的外观，确保其无损坏或腐蚀。

2. 在正常操作期间，监测避雷器的温度，并确保其保持在安全范围内。

3. 定期进行电气参数测试，以检查避雷器的电气特性和性能。

结论基于本次检测结果，我们认为220kV避雷器在性能和功能方面表现良好，无明显问题。

遵循我们的建议和注意事项，可以确保其长期有效的运行和系统安全。

以上是220kV避雷器检测报告的内容摘要，详情请参见附录中的完整报告。

避雷器实验报告模板实验名称:避雷器实验实验目的:1.了解避雷器的工作原理；2.研究避雷器在不同电压、电流条件下的放电特性；3.探索避雷器的应用范围和限制。

实验器材:1.避雷器实验装置2.直流电源3.数字万用表4.示波器5.避雷器样品实验步骤:1.准备实验器材和样品。

将实验装置连接好，确保电源的正负极正确连接。

2.将电源接通并设定合适的电压值。

根据实验要求，设定不同的电压值，例如100V、200V、300V等。

3.使用万用表测量避雷器两端的电压和电流值。

将万用表的测量端依次与避雷器的两端相连，记录下相应的数值。

4.将电流传感器和示波器连接到避雷器实验装置上，观察放电图像并记录数据。

5.按照实验要求改变电源的电压值和电流值，重复步骤2-4实验结果:实验中我们得到了一系列关于避雷器放电特性的数据。

通过观察和分析这些数据，我们发现以下规律：1.避雷器的放电电流与电压成正比关系。

在实验过程中，我们逐渐增加了电压值，发现避雷器的放电电流也相应增加。

2.避雷器在一定电流和电压范围内有效。

当电流和电压超过一定范围时，避雷器无法有效放电，失去了保护设备的功能。

在实验过程中，我们逐渐增加了电流和电压值，当超过一定值时避雷器无法正常工作。

3.避雷器的放电特性与样品的制造材料有关。

我们使用了不同材质的避雷器样品进行实验，发现不同材质的避雷器在放电特性上有所差异。

讨论和结论:通过这次实验，我们深入了解了避雷器的工作原理和放电特性。

根据实验结果，我们可以得出以下结论：1.避雷器是一种用于保护电气设备和设施免受雷击和过电压的装置。

它通过放电将过电压释放到地面，以保护设备免受损害。

2.避雷器的放电特性与电流、电压以及制造材料有关。

在实际应用中，我们需要根据设备的电压和电流要求选择合适的避雷器。

3.避雷器的适用范围和限制也需要考虑。

过大的电流和电压值超过了避雷器的工作范围，避雷器将无法保护设备；过小的电流和电压值则可能无法触发避雷器的放电机制。

避雷器试验报告范文一、试验目的本次试验的目的是为了验证避雷器在发生雷电过电压时的放电能力以及其是否满足相关国家标准的要求。

二、试验准备1.设备准备：本次试验所需的设备包括避雷器、电源、安全工具等。

2.场地准备：试验场地应具备良好的通风环境，并配备相应的电源、安全措施。

3.人员准备：试验人员应对试验的目的、流程和安全注意事项进行充分了解，并配备必要的安全防护装备。

三、试验过程1.试验前的准备工作（1）检查避雷器是否有损坏，如无损坏则可进行试验。

（2）根据所需电压设置电源电压，并确保电源正常运行。

2.试验步骤（1）连接避雷器与电源：将避雷器与电源连接，确保连接牢固、接触良好。

（2）开启电源：开启电源，将电源电压调至所需设置。

（3）观察避雷器放电情况：在电源加压的过程中，观察避雷器是否能够及时地放电，并将过电压通过地线排除。

（4）记录数据：记录避雷器的放电电压和放电时间等相关数据。

四、试验结果及分析根据试验数据的统计和分析，得到以下结论：1.避雷器能够在电压过高时及时地放电，将过电压通过地线排除，有效实现了防雷保护的功能。

2.避雷器的放电电压和放电时间等技术指标符合相关国家标准的要求。

五、结论与建议通过本次试验，证明了避雷器的设计和制造质量符合相关标准的要求，具备较好的防雷保护能力。

本报告认为，在安装和使用避雷器时，应严格遵守相关的规范和标准，确保设备及系统的安全可靠性，避免雷击事故的发生。

六、安全措施为确保试验过程的安全性，本次试验采取了以下安全措施：1.试验人员应穿戴符合规定的安全防护装备，确保自身的人身安全。

2.试验前应对试验设备和试验场地进行全面的安全检查，确保设备的正常运行和场地的安全性。

3.在试验过程中，应有专人负责观察和记录试验数据，确保设备的正常运行。

4.试验结束后，应及时关闭电源，撤离现场，并对设备进行清理和检查，确保设备的良好状态。

2.DL/T1508-2024高压变电设备避雷器试验导则以上为本次试验的报告，通过对避雷器的放电能力进行测试，确保其符合相关的标准和要求，从而提供有效的防雷保护措施。
