空间矢量脉宽调制方法的研究

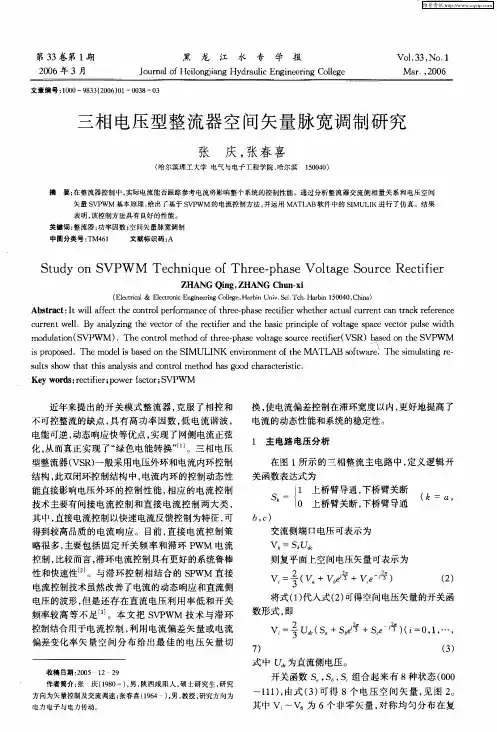

三相电压型SVPWM整流器仿真研究一、概述随着电力电子技术的快速发展，三相电压型SVPWM（空间矢量脉宽调制）整流器作为一种高效、可靠的电能转换装置，在新能源发电、电机驱动、电网治理等领域得到了广泛应用。

SVPWM技术以其独特的调制方式，能够实现输出电压波形的高精度控制，提高整流器的电能转换效率，降低谐波污染，成为现代电力电子技术的研究热点。

三相电压型SVPWM整流器的基本工作原理是通过控制整流器的开关管通断，将交流电源转换为直流电源，为负载提供稳定、可靠的直流电能。

在SVPWM调制策略下，整流器能够实现对输入电压、电流的高效控制，使电网侧的功率因数接近1，从而减小对电网的谐波污染，提高电能质量。

为了深入了解三相电压型SVPWM整流器的性能特点，本文将对其仿真研究进行深入探讨。

通过建立整流器的数学模型，利用仿真软件对其进行仿真分析，可以直观地了解整流器在不同工作条件下的运行特性，为实际工程应用提供有力支持。

仿真研究还可以为整流器的优化设计、参数选择等提供理论依据，推动三相电压型SVPWM整流器技术的进一步发展。

三相电压型SVPWM整流器作为一种高效、可靠的电能转换装置，在现代电力电子技术中具有重要的应用价值。

通过仿真研究，可以深入了解其性能特点，为实际应用提供有力支持，推动相关技术的不断发展。

1. 研究背景：介绍三相电压型SVPWM整流器的研究背景及其在电力电子领域的应用价值。

能源转换效率的提升：在当前的能源结构中，电力是最主要的能源形式之一。

电力在传输和分配过程中往往存在损耗和污染。

三相电压型SVPWM整流器作为一种能够实现AC（交流）到DC（直流）高效转换的装置，能够显著提高能源转换效率，降低能源浪费，从而满足日益增长的能源需求。

电网稳定性的改善：随着可再生能源的快速发展，电网的稳定性问题日益突出。

三相电压型SVPWM整流器具有快速响应和精准控制的特点，能够有效地改善电网的电能质量，提高电网的稳定性。

《空间矢量脉宽调制方法的研究》篇一一、引言随着电力电子技术的发展，空间矢量脉宽调制（SVPWM）作为一种先进的控制方法，在电机驱动、逆变器等电力电子设备中得到了广泛的应用。

SVPWM技术通过优化开关序列，减少谐波失真，提高系统效率，已成为现代电力电子技术的重要研究方向。

本文旨在研究空间矢量脉宽调制方法，探讨其原理、实现方法及优化策略。

二、空间矢量脉宽调制原理空间矢量脉宽调制（SVPWM）是一种基于空间矢量的调制方法，通过优化开关序列，使输出电压更接近理想波形，从而减小谐波失真。

SVPWM技术将三相电压源逆变器（VSI）的输出电压表示为空间矢量，通过合成这些空间矢量来逼近正弦波。

SVPWM具有较高的电压利用率和较低的谐波失真率，能够提高系统的效率和性能。

三、SVPWM实现方法SVPWM的实现方法主要包括以下步骤：1. 扇区判断：根据三相电压的幅值和相位，判断当前时刻所处的扇区。

2. 作用时间计算：根据扇区判断结果和正弦波的幅值，计算各基本空间矢量的作用时间。

3. 开关序列生成：根据作用时间和基本空间矢量的切换规则，生成开关序列。

4. 输出控制：将开关序列转换为PWM信号，控制逆变器的开关动作。

四、SVPWM优化策略为了提高SVPWM的性能，可以采取以下优化策略：1. 零矢量优化：通过合理安排零矢量的插入位置和作用时间，减小电流纹波和开关损耗。

2. 预测控制：利用预测算法预测下一时刻的电压和电流变化，优化开关序列，减小谐波失真。

3. 多电平SVPWM：采用多电平技术，将逆变器输出分为多个电平，提高输出电压的波形质量。

4. 智能控制：结合人工智能算法，实现SVPWM的智能优化和控制。

五、实验结果与分析为了验证SVPWM的性能，我们进行了实验研究。

实验结果表明，采用SVPWM技术能够有效减小谐波失真，提高系统效率。

与传统的SPWM技术相比，SVPWM具有更高的电压利用率和更低的谐波失真率。

此外，通过零矢量优化和预测控制等策略，可以进一步提高SVPWM的性能。

空间矢量脉宽调制技术空间矢量脉宽调制技术（SPWM）是一种广泛应用于电力电子和驱动控制系统中的调制技术。

该技术是基于对正弦波进行Pulse Width Modulation（PWM）的基础上，通过多种空间矢量变换的方式，进一步提高功率电子器件的使用效率和控制精度。

本文旨在探究SPWM 技术的原理、发展历程及在实际应用中的优点和挑战。

一、SPWM技术的原理SPWM技术是一种通过调制信号的脉宽来控制功率开关器件的电力电子调制技术，其原理基于三相交流电源。

具体而言，SPWM技术涉及到对正弦波电源进行采样、比较、引出调制波等操作，最终生成宽度可调的PWM信号，用于控制功率开关器件的通断。

在SPWM技术中，生成一个矢量的宽度可以通过比较采样信号和调制信号来实现。

采样信号是正弦波电源经过采样转换后得到的“参照信号”，调制信号则是通过多种空间矢量变换技术得到的“控制信号”。

1. 采样：将三相电源的正弦波进行采样转换，得到由三个方向的“参照信号”。

2. 比较：将每个参照信号与对应的调制信号进行比较，得到每个周期内相应的PWM信号。

3. 引出调制波：通过正弦波调制，将参照信号转换成空间矢量，得到三个方向的“控制信号”。

4. 生成PWM信号：根据每个周期内相应的控制信号，生成宽度可调的PWM信号，用于控制功率开关器件的通断。

SPWM技术的发展历程可以追溯到上世纪70年代末，当时由于功率开关器件的普及，PWM技术成为电力电子调制技术的主流技术。

SPWM技术的发展缘起于对传统PWM技术中影响系统效率和精度的限制的挑战。

传统PWM技术在控制效率和精度上有着天然的限制，因此SPWM技术的出现实际是为了进一步提高系统的效率和精度。

在此基础上，SPWM技术一步步得到完善。

90年代初期，国外开始出现一些SPWM技术的研究成果，如空间矢量调制技术（SVM）、对称空间矢量调制技术（SSVM）等。

此后，国内也相继出现大量研究SPWM技术的文献。

基于ANPC三电平逆变器的同步空间矢量脉宽调制策略摘要：随着电力电子技术的不断发展，三电平逆变器作为一种新型的交流电源逆变器，被广泛应用于工业和电力领域。

本文研究了。

通过对三电平逆变器的工作原理进行分析，提出了一种基于同步空间矢量的脉宽调制方法，并对其进行了仿真验证。

结果表明，该调制方法能够有效提高逆变器的输出质量和效率。

关键词：ANPC三电平逆变器；同步空间矢量；脉宽调制；输出质量；效率1. 引言三电平逆变器是一种具有较高电压和较低谐波失真的逆变器，被广泛应用于风力发电、太阳能发电和电动汽车等领域。

然而，传统的脉宽调制方法在控制三电平逆变器时存在一定的缺陷。

因此，研究一种更优秀的调制方法对于提高逆变器的性能具有重要意义。

2. ANPC三电平逆变器的工作原理ANPC三电平逆变器由两个半桥逆变器和一个全桥逆变器组成。

其工作原理是通过改变半桥逆变器的工作状态来实现输出电压的调节。

在正常工作状态下，半桥逆变器工作于逆变状态，全桥逆变器工作于正常工作状态。

通过控制半桥逆变器的开关状态，可以实现三电平输出电压的调节。

3. 同步空间矢量脉宽调制策略同步空间矢量脉宽调制策略是一种基于矢量控制的脉宽调制方法。

通过将逆变器输出电压表示为空间矢量的形式，并将其与参考电压进行比较，可以得到控制信号。

通过调节控制信号的脉宽，可以实现对逆变器输出电压的调节。

4. 仿真结果与分析本文采用Matlab/Simulink进行仿真，验证了同步空间矢量脉宽调制策略的有效性。

通过改变参考电压的大小和频率，观察了逆变器输出电压的变化情况。

仿真结果表明，同步空间矢量脉宽调制策略能够有效提高逆变器的输出质量和效率。

5. 结论本文研究了基于ANPC三电平逆变器的同步空间矢量脉宽调制策略。

通过对逆变器的工作原理进行分析，提出了一种基于同步空间矢量的脉宽调制方法，并进行了仿真验证。

结果表明，该调制方法能够有效提高逆变器的输出质量和效率。

这对于进一步提高三电平逆变器的性能具有重要的实际意义。

空间矢量脉宽调制
空间矢量脉宽调制（SpaceVectorModulation，SVM）是当今理解与控制无刷直流电机的重要工具之一。

它以一种新的有效调整策略，在电机控制中得到了广泛的应用。

它利用矢量控制工具，对导通和断开的电路进行智能化控制，从而达到控制电机运行的最佳状态。

空间矢量调制（Space Vector Modulation）是一种新型的调制方式，它通过改变脉冲宽度来实现对电机输出电流和功率进行控制。

它使用一组空间矢量来表示可以控制的电流或功率，这些矢量分别与正弦函数的三分量对应。

当信号矢量改变时，输入的电流也会随之改变，从而实现对电机输出功率和电流的调整。

空间矢量调制的优点是能够提供出色的性能，它具有很高的动态性能和可靠性，能够很好的控制电机的运行。

它可以有效抑制良性谐波，从而减少噪声，提高系统的功率效率。

此外，它还具有对负载变化敏感性强的特点，能够自动调整电流，从而实现负荷变化时的良好运行状态。

空间矢量调制的缺点也不能忽视，它的计算量较大，需要先对空间矢量做复杂的运算，才能得到脉冲宽度的调节，而且运算时间也较长，而且在处理低速时，容易出现抖动现象，影响精度。

因此，空间矢量调节方式在电机控制中有其独特的优势，能够较好地控制电机的运行。

空间矢量调节是结合性能和可靠性、良好动态性和高效率的新型调节方式，应用领域越来越广。

未来，空间矢量调制技术将会得到更多的发展，并在未来的电机
控制中得到更多的应用。

它的应用领域将会越来越广泛，从而实现更出色的控制精度和节省更多的能耗。

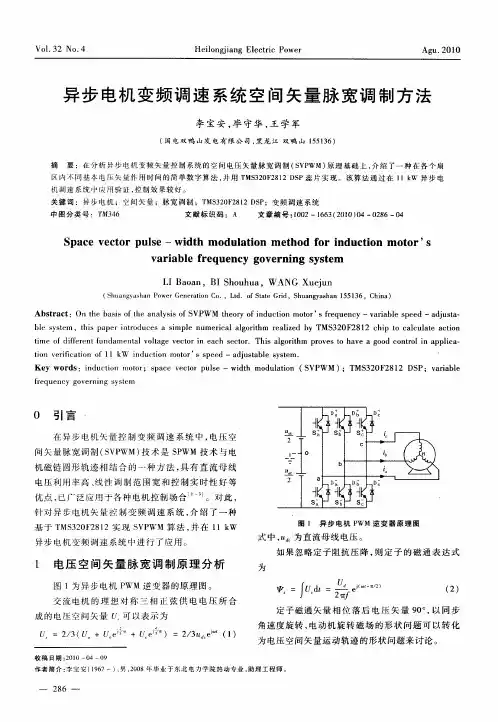

电压空间矢量脉宽调制技术的研究及其实现一、本文概述随着电力电子技术的快速发展，电压空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，SVPWM）已成为电机控制领域中的一项重要技术。

该技术以其高效、稳定、易于实现等优点，在电力转换、电机驱动、新能源发电等领域得到了广泛应用。

本文旨在对电压空间矢量脉宽调制技术进行深入研究，分析其原理、特点以及实现方法，并探讨其在现代电力电子系统中的应用前景。

本文首先介绍了电压空间矢量脉宽调制技术的基本原理，包括其理论基础、空间矢量的定义与分类、以及SVPWM的实现过程。

接着，文章详细分析了SVPWM技术的特点，包括其调制范围宽、电压利用率高、谐波含量低等优势，并与其他脉宽调制技术进行了比较。

随后，本文着重探讨了电压空间矢量脉宽调制技术的实现方法，包括硬件电路设计和软件编程实现。

在硬件电路设计方面，文章介绍了基于SVPWM技术的电机驱动电路的设计原则和方法；在软件编程实现方面，文章给出了SVPWM算法的具体实现步骤和程序代码示例。

本文还探讨了电压空间矢量脉宽调制技术在现代电力电子系统中的应用前景，包括其在新能源发电、电动汽车、工业自动化等领域的应用，以及未来的发展趋势和挑战。

通过本文的研究，希望能够为电力电子领域的研究人员和工程师提供有益的参考和借鉴。

二、电压空间矢量脉宽调制技术基础电压空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，简称SVPWM）是一种先进的PWM控制技术，它主要应用在三相电压源型逆变器的控制中。

SVPWM技术的核心思想是将三相逆变器的输出电压看作是一个在三维空间中旋转的电压矢量，通过控制这个电压矢量的幅值和旋转速度，来实现对输出电压和电流的精确控制。

SVPWM技术具有许多优点。

SVPWM可以提高电压利用率，使得在相同的直流电压下，输出的线电压峰值可以达到直流电压的根号三倍，提高了逆变器的输出电压能力。

空间矢量脉宽调制方法的研究空间矢量脉宽调制方法的研究摘要：空间矢量脉宽调制是一种利用空间矢量技术实现脉冲波形调制的方法。

本文通过研究空间矢量脉宽调制方法的原理和应用，探讨了其在通信、雷达和光学等领域的应用前景，并通过实验验证了其可行性和有效性。

关键词：空间矢量；脉宽调制；通信；雷达；光学1. 引言脉冲调制技术在现代通信系统、雷达系统和光学系统中有着广泛的应用。

传统的脉冲调制方法主要基于时间域或频域进行调制，但这些方法存在着带宽限制、调制效果差等问题。

空间矢量脉宽调制作为一种新型的调制方法，其利用矢量的特性实现了对脉冲波形的调制，能够克服传统方法的一些缺点，因此引起了广泛的研究兴趣。

2. 空间矢量脉宽调制原理空间矢量脉宽调制方法的基本原理是通过控制矢量的幅度和相位来改变脉冲的波形。

通过合理设计和优化空间矢量的参数，可以实现对脉冲的调制，从而达到所需的传输效果。

该方法利用了空间域的自由度，能够增加信号传输的容量，提高系统性能。

3. 空间矢量脉宽调制在通信领域的应用空间矢量脉宽调制在通信领域有着广泛的应用前景。

通过控制发射天线的矢量参数，可以实现多天线间的协同工作，提高信号传输的可靠性和速率。

此外，该方法还可以用于信道编码和解码，提高通信系统的抗干扰能力和容错性。

4. 空间矢量脉宽调制在雷达领域的应用空间矢量脉宽调制在雷达领域也具有潜在的应用价值。

通过调节雷达天线的矢量参数，可以实现波束的形状控制、方向多波束合成等功能，提高雷达系统的探测性能和图像分辨率。

此外，该方法还可以用于干涉雷达的信号处理，提高目标检测和跟踪的精度。

5. 空间矢量脉宽调制在光学领域的应用空间矢量脉宽调制在光学领域也有着广泛的应用潜力。

通过利用空间矢量调制方法，可以实现光波的相位调制和振幅调制，进而控制光束的传输和聚焦性能。

此外，该方法还可以用于实现光学数据存储和光学信号处理等功能，为光学通信和光学计算提供了新的思路和方法。

6. 实验验证与结果分析为了验证空间矢量脉宽调制方法的可行性和有效性，我们进行了一系列的实验。

《空间矢量脉宽调制方法的研究》篇一一、引言空间矢量脉宽调制（SVPWM，Space Vector Pulse Width Modulation）作为一种电力电子领域常用的控制方法，其在电动机驱动和电力变换等领域中应用广泛。

其核心思想是通过控制逆变器中开关器件的开关状态，生成一个逼近理想圆形磁场的电压矢量，从而实现对电机的高效控制。

本文旨在深入研究空间矢量脉宽调制方法，探讨其原理、优化及在应用中的优势与挑战。

二、空间矢量脉宽调制原理空间矢量脉宽调制是一种基于电压空间矢量的调制方法，其基本原理是将三相电压源型逆变器（VSI）的输出电压进行空间矢量分解，生成一系列离散的空间电压矢量。

这些空间电压矢量在空间中形成一个旋转的磁场，从而达到对电机进行高效控制的目的。

SVPWM方法的优点在于能够有效地减小谐波成分，提高电源利用效率，并能够使电机获得更好的转矩性能。

三、SVPWM方法的优化为进一步提高SVPWM方法的性能，国内外学者在传统SVPWM方法的基础上进行了诸多改进和优化。

这些优化包括：1. 七段式SVPWM算法：通过引入零矢量，将原本的六段式SVPWM算法优化为七段式，从而减小了谐波成分，提高了电源质量。

2. 优化开关序列：通过优化开关序列的排列顺序，减小了开关损耗和电磁干扰，提高了系统的可靠性。

3. 实时控制算法：将SVPWM方法与现代控制理论相结合，实现了对电机的高精度、实时控制。

四、SVPWM方法在应用中的优势与挑战SVPWM方法在应用中具有诸多优势，如：1. 高效性：通过逼近理想圆形磁场，使电机获得更高的转矩性能和运行效率。

2. 谐波成分小：有效减小了输出电压的谐波成分，提高了电源利用效率。

3. 灵活性：可以根据实际需求灵活调整电压矢量的幅值和相位，实现高精度的电机控制。

然而，SVPWM方法在应用中也面临一些挑战，如：1. 算法复杂性：SVPWM算法相对复杂，对控制器性能要求较高。

2. 参数匹配问题：在实际应用中，需要根据电机的具体参数进行合理的电压矢量分配和开关序列设计。

空间矢量脉宽调制技术
空间矢量脉宽调制技术是一种广泛应用于通信领域的调制技术，它通过改变信号波形的脉宽来实现信息传输。

这种技术具有传输效率高、抗干扰能力强等优点，被广泛应用于雷达、卫星通信、无线通信等领域。

空间矢量脉宽调制技术基于矢量信号的调制思想，将信息编码到信号的脉宽上。

通过调节脉宽的大小和持续时间，可以实现不同的信息传输效果。

与传统的调制技术相比，空间矢量脉宽调制技术在传输效率和抗干扰能力上有明显优势。

在雷达系统中，空间矢量脉宽调制技术可以实现目标的高分辨率探测和跟踪。

通过调节雷达信号的脉宽，可以实现对目标的精准测量，提高雷达系统的目标识别能力和跟踪精度。

在卫星通信系统中，空间矢量脉宽调制技术可以提高信号的传输效率和稳定性，保障卫星通信系统的可靠性和稳定性。

在无线通信领域，空间矢量脉宽调制技术也有着广泛的应用。

通过调节信号的脉宽，可以实现对不同数据量的传输需求，提高无线通信系统的传输效率和带宽利用率。

同时，空间矢量脉宽调制技术还可以提高信号的抗干扰能力，保障通信系统的稳定性和可靠性。

总的来说，空间矢量脉宽调制技术作为一种先进的调制技术，在通信领域有着广泛的应用前景。

它不仅可以提高传输效率和抗干扰能
力，还可以满足不同应用场景的需求，为通信系统的发展提供了新的技术支持。

随着通信技术的不断发展，空间矢量脉宽调制技术将会在未来发挥越来越重要的作用，推动通信领域的进步和发展。

第29卷第2期 武　汉　工　程　大　学　学　报 V o l .29　N o.22007年03月 J.　W uhan In st .　Chem.　T ech . M ar .　2007文章编号:1004-4736(2007)02-0063-05空间矢量脉宽调制原理及算法分析文小玲,易先军(武汉工程大学电气信息学院,湖北武汉,430074)摘　要:阐明了三相电压型逆变器空间矢量脉宽调制(SV P WM )基本原理,给出了两种SV P WM 算法,即SV P WM 常规算法和快速算法,通过理论和仿真分析证明了两种算法的一致有效性.其中SV P WM 快速算法不需进行区域判断,其运算速度远快于SV P WM 常规算法,具有更高的实用价值.关键词:空间矢量脉宽调制;快速算法;常规算法;仿真分析中图分类号:TM 301 文献标识码:A收稿日期:2005-11-30作者简介:文小玲(1962-),女,湖南湘乡人,副教授,博士研究生.研究方向:电力电子与电气传动.0　引　言空间矢量脉宽调制(SV PWM )技术不仅具有线性调制范围宽、输出谐波小和易于数字化实现的特点,而且比常规SPWM 高15%的直流电压利用率[1～3],因而被广泛用于变频器、U PS 、无功补偿器、有源电力滤波器和储能系统电力变换器等领域.对SV PWM 常规算法和快速算法进行分析,并证明了二者的等效性.同时,利用M A TLAB Si m u link 对在不同输入电压参考信号和不同零矢量分配方式下的调制信号和逆变器输出电压和电流波形进行了仿真分析.1　空间矢量脉宽调制原理图1(a )所示三相电压型逆变器实际上只有8种开关模式,相应的8种电压空间矢量可用V k (S a ,S b ,S c )表示,如图1(b )所示.其中6个有效电压空间矢量V 1(100)～V 6(101)幅值相等、相位互差Π3电角度,V 7(000)和V 8(111)为两个零矢量.利用这8个矢量的线性组合可以近似模拟任意的旋转电压矢量V ref .设k 为以Α轴为起点、以Π 3为单位、逆时针方向排列的序号.用与V ref 相邻的2个有效矢量V k 、V k +1和零矢量,按伏秒平衡原则去合成矢量V ref 可得[1,2]T s ・V ref =T k ・V k +T k +1・V k +1 k =1,2,…,6(1)式中T s 为采样周期,当k =6时,取k +1=1;V k 、V k +1的作用时间T k 、T k +1可用下式表示.T k =3T s [v Αsin (k Π 3)- v Βco s (k Π 3)] V dcT k +1=3T s [v Βco s ((k -1)Π 3)- v Αsin ((k -1)Π 3)] V dc(2)式中V dc 为逆变器直流侧电容电压,v Α,v Β为参考电压空间矢量V ref 的Α,Β分量.图1　三相SV P WM 逆变器原理图F ig .1　T he schem atic diagram of th ree -phase SV P WMinverter根据式(1)～(2)和图1(b )可求得V ref 分别在6个扇区内时,相邻两个有效电压矢量V a 和V b 的作用时间T a 、T b .如V ref 在扇区 时的T a 、T b 为T a =3T s (3v Α-v Β) 2VdcT b =3T s v ΒVdc(3) 总的零矢量作用时间T0=T s-T a-T b,零矢量V7(000)、V8(111)的作用时间为T7=k1・T0T8=(1-k1)・T0 0≤k1≤1(4)取不同的k1值,可得不同的SV PWM方式.当k1=0或1时,为不连续低开关损耗调制方式;当0 <k1<1时,为连续调制方式.特别地,若取k1=1 2,则T7=T8=T0 2,可获得常用的准优化SV PWM方式,图2(a)所示为V ref在扇区 时逆变器的开关信号S a、S b、S c,其中T a on、T b on、T c on为开关状态切换时间.2　SV PWM算法2.1　基于区域判断和空间矢量组合的SV PWM常规算法基于参考电压矢量V ref所在区域判断的SV P2 WM常规算法步骤如下[3]:(1)计算参考电压矢量V ref的分量vΑ和vΒ.(2)判断V ref.根据上述SV PWM原理可推得V ref所在扇区号为N=sign(A)+2sign(B)+4sign(C),其中A=vΒ,B=3vΑ-vΒ,C=-(3vΑ+vΒ).(3)计算相邻两矢量作用时间T a,T b.可按表1对T a,T b赋值.若出现过调制问题,则取T a1=T a・T s (T a+T b),T b1=T b・T s (T a+ T b).表1　T a、T b赋值表T ab le1　T he evaluati on of T a and T bV ref所在扇区T a Y-Y X-X-Z ZT b X Z-Z-Y Y-X 表中X=3T s vΒ V dc,Y=T s(3vΑ 2-3vΒ 2),Z=T s(3vΑ 2+3vΒ 2).(4)计算逆变器的开关状态切换时间T a on、T b on、T c on.可按表2对不同扇区内的T a on、T b on、T c on赋值,其中T1=T7 2,T2=T1+T a 2,T3=T2+T b 2.表2　T a on、T b on、T c on赋值表T ab le2　T he evaluati on of T a on,T b on and T c onV ref所在扇区 T a on T2T1T1T3T3T2T b on T1T3T2T2T1T3T c on T3T2T3T1T2T1 2.2　SV PWM快速算法从图2(b)所示规则采样PWM波形可看出,它与图2()所示波形很相似.由相似三角形法可推得PWM波形脉宽计算公式如下[4]: T is=V ri・T s V dc i=a,b,c(5)T d i=T is+T e i=a,b,c(6)T e=T s 2(7)图2　规则采样P WM和SV P WM波F ig.2　R egu lar samp le P WM and SV P WM w avefo rm相应的开关状态切换时间为T i on=(T s-T d i) 2 i=a,b,c(8)对照图2分析式(6)～(8)可知,若在每一个采样周期T s内求得T m ax=m ax(T as,T bs,T cs)T m ax=m in(T as,T bs,T cs)(9)则两个零矢量的作用时间分别为T7=T s-(T m ax+T e)T8=(T m in+T e)(10)若令T e=(1-k1)T s-(1-k1)T m ax-k1T m in(11)则T7=k1・T0T8=(1-k1)・T0 0≤k1≤1(12)可见式(12)与式(4)完全相同.设三相电压为三相对称余弦函数,且V ref在第 扇区,则有v ra>v rb>v rc,T m in=T cs,T m ax=T as,开关矢量V a= V1和V b=V2的作用时间分别为　T a=(T da-T db)=(T as-T bs)=(v ra-v rb)T sV dc= 3T s(3vΑ-vΒ)2V dc(13)T b=(T db-T dc)=(T bs-T cs)=46武汉工程大学学报第29卷 (v rb-v rc)T sV dc=3T s vΒV dc(14) T a、T b与式(3)完全一样.同理可证V ref在其它扇区内的情况.因此,用式(11)代替式(7)的改进规则采样PWM算法与SV PWM是等效的,是另一种SV PWM算法,其运算量明显小于SV PWM常规算法.若考虑过调制问题,则当T m ax-T m in>T s时,有T d i=(T is-T m in)・T s (T m ax-T m in)i=a,b,c(15)同样可证明两种算法的过调制算式是完全等效的.3　仿真分析用T i on(i=a,b,c)作为调制波,取三角载波的幅值为0.5T s,三角载波频率为1kH z,V dc= 300V,T s=0.001s,给定频率为50H z,逆变器负载R=58、L=20m H,并定义调制比为M= 2‖T x on‖ T s.同时对V ref=V dc 2,M<1,k1=0、0.5、1和V ref=V dc 3,M=1,k1=0、0.5、1时的调制波T aon及逆变器输出电压和电流波形进行了仿真分析.为节省篇幅,给出V ref=V dc 2,M<1, k1=0、0.5、1时的仿真波形如图3～8所示.分析两种情况下的仿真结果可知:(1)在V ref=V dc 2的情况下,当k1=0.5时,逆变器输出线电压基波幅值为260V,谐波畸变率58.68%,相电流基波幅值为17.28A,谐波畸变率8.89%;当k1=0时,逆变器输出线电压基波幅值为260.6V,谐波畸变率63.31%,相电流基波幅值为17.33A,谐波畸变率8.78%;当k1=1时,逆变器输出线电压基波幅值为259.9V,谐波畸变率63.18%,相电流基波幅值为17.23A,谐波畸变率9.34%.(2)在V ref=V dc 3的情况下,当k1=0.5时,逆变器输出线电压基波幅值为299.1V,谐波畸变率45.93%,相电流基波幅值为19.85A,谐波畸变率8.91%;当k1=0时,逆变器输出线电压基波幅值为300.2V,谐波畸变率47.37%,相电流基波幅值为19.96A,谐波畸变率8.61%;当k1=1时,逆变器输出线电压基波幅值为299V,谐波畸变率47.40%,相电流基波幅值为19.82A,谐波畸变率9.13%.(3)当采用准优化SV PWM方式时,线电压谐波畸变率最小;当采用低开关损耗SV PWM方式时,平均开关次数可减少1 3,只是在同样的条件下,线电压谐波畸变率有所增加,而在同样的负载条件下k1=0时的电流谐波畸变率最小;当取V ref=V dc 3,M=1时,不仅可获得较高的直流电压利用率,增加电压和电流基波幅值,而且降低电压和电流谐波畸变率.图3　M<1,k1=0时的调制波T a on和逆变器输出电流的波形F ig.3　The w avefo rm of modu lati on functi on T a on andphase cu rren ts w hen M<1,k1=0图4　M<1,k1=0.5时的调制波T a on和逆变器输出电流波形F ig.4　T he w avefo rm of modu lati on functi on T a on andphase cu rren ts w hen M<1,k1=0.556第2期文小玲,等:空间矢量脉宽调制原理及算法分析图5　M <1,k 1=1时的调制波T a on 和逆变器输出电流波形F ig .5　T he w avefo rm of modu lati on functi on T a on andphase cu rren ts w hen M <1,k 1=1图6　M <1,k 1=0时逆变器的输出线电压V ab 及其频谱F ig .6　T he phase -to -phase vo ltage w avefo rm ofthe inverter w hen M <1,k 1=图7　M <1,k 1=0.5时逆变器的输出线电压V ab 及其频谱F ig .7　T he phase -to -phase vo ltage w avefo rm ofthe inverter w hen M <1,k 1=0.5图8　M <1,k 1=0.5时逆变器的输出线电压V ab 及其频谱F ig .8　T he phase -to -phase vo ltage w avefo rm ofthe inverter w hen M <1,k 1=066武汉工程大学学报第29卷4　结　语通过理论与仿真分析表明了SV PWM 快速算法与SV PWM 常规算法的一致性和有效性.与SV PWM 常规算法相比,SV PWM 快速算法具有算法简单、不需进行区域判断和区域转换的优点,从而可以大大缩短运算时间,更易于数字化实现.同时,这种仿真分析方法及其结果,既直观又易于理解和使用,具有一定的参考价值,可方便地用于电力电子电路的仿真研究中.参考文献:[1]　A M H ava ,R J Kerkm en ,T A L i po .Si m p le A na 2lytical and Graph ical M ethods fo r Carrier -Based P WM -V S I D rives [J ].IEEE T ran s.on Pow er .E lectron ics ,1999,14(1):49-61.[2]　杨贵杰,孙　力,崔乃政,等.空间矢量脉宽调制方法的研究[J ].中国电机工程学报,2001,21(5):79-83.[3]　程善美,姜向龙,孙文焕,等.S I M UL I N K 环境下空间矢量P WM 的仿真[J ].电气自动化,2002,24(3):39-41.[4]　Chung D W ,K i m J S ,Su l S K .U n ified V o ltageM odu lati on T echn ique fo r R eal -T i m e T h ree -Phase Pow er Conversi on [J ].IEEE T ran s .on In 2du stry A pp licati on s ,1998,34(2):374-380.The pr i nc iple and a lgor ithm ana lysis of space vector P WMW EN X iao -ling ,YI X ian -j un(Schoo l of E lectrical and Info rm ati on Engineering ,W uhan In stitu te of T echno logy ,W uhan 430074,Ch ina )Abstract :T he p rinci p le of SV PWM fo r the th ree -p hase vo ltage sou rce inverter is described .T he SV PWM conven ti onal algo rithm and the SV PWM fast algo rithm w h ich can be easily i m p lem en ted on the m icrop rocesso r are p resen ted .T he equ ivalence and validity of tw o algo rithm s are verified by m ean s of theo retical analysis and si m u lati on study .In p articu lar ,it is no t necessary to iden tify the sec 2to r to w h ich the vo ltage reference signal belongs u sing the SV PWM fast algo rithm ,so that its execu t 2ing sp eed is faster and it is m o re p ractical com p ared w ith the SV PWM conven ti onal algo rithm .Key words :SV PWM ;fast algo rithm ;conven ti onal algo rithm ;si m u lati on analysis本文编辑:陈晓苹☆(上接第62页)Research on m usica l tune recogn itionXU Guo -qing ,ZHAN G Yan -duo ,WAN G H a i -hu i ,OU Q ing -j un(Schoo l of Compu ter Science and Engineering ,W uhan In stitu te of T echno logy ,W uhan 430074,Ch ina )Abstract :Fundam en tal frequency is an i m po rtan t p aram eter in m u sical no tes detecti on and recogn i 2ti on .T h is thesis in troduces an effective detecti on m ethod .T h is m ethod has a good app rox i m ate to the m u sical no te signal in low frequency dom ain and it has a character of no ise restrain ing .T h is m ethod realizes the p recise frequency reso lu ti on .It has a h igh app licati on value .Key words :M RA ;DW T ;m u sical trune recogn iti on本文编辑:陈晓苹76第2期文小玲,等:空间矢量脉宽调制原理及算法分析。

《空间矢量脉宽调制方法的研究》篇一一、引言随着电力电子技术的发展，空间矢量脉宽调制（SVPWM）技术作为一种先进的控制方法，在电机驱动、逆变器等领域得到广泛应用。

本文将深入研究空间矢量脉宽调制方法，包括其原理、优势及实现方式等，并分析其在实际应用中的表现和可能存在的改进方向。

二、空间矢量脉宽调制（SVPWM）的原理及优势1. 原理：空间矢量脉宽调制（SVPWM）是一种利用逆变器中的多个基本电压矢量合成所需空间电压矢量的方法。

其基本思想是通过优化逆变器开关状态，以最小化谐波失真，从而提高系统效率和输出波形质量。

2. 优势：与传统脉宽调制（PWM）相比，SVPWM具有更高的电压利用率、更低的谐波失真和更好的系统性能。

此外，SVPWM还具有灵活的调制策略和易于实现数字化控制的特点。

三、SVPWM的实现方法1. 七段式SVPWM：七段式SVPWM是最常用的SVPWM实现方法之一。

它通过在每个扇区内选择合适的开关状态，将空间划分为七个区域，以实现最优的电压合成。

2. 混合式SVPWM：混合式SVPWM结合了七段式SVPWM 和传统PWM的优点，通过在特定条件下切换不同的调制策略，以提高系统性能和降低谐波失真。

四、SVPWM在实际应用中的表现SVPWM技术在电机驱动、逆变器等领域得到广泛应用。

在实际应用中，SVPWM表现出了良好的性能和稳定性。

通过优化开关状态和调整调制策略，可以有效地降低谐波失真，提高系统效率和输出波形质量。

此外，SVPWM还具有较高的灵活性，可以适应不同的应用场景和需求。

五、SVPWM的改进方向尽管SVPWM技术已经取得了显著的成果，但仍存在一些改进方向。

首先，可以进一步优化开关状态的选择和调整调制策略，以提高系统性能和降低谐波失真。

其次，可以研究更先进的算法和优化方法，以实现更高效的电压合成和更低的能量损耗。

此外，还可以考虑将SVPWM与其他先进控制技术相结合，以提高系统的综合性能。

六、结论本文对空间矢量脉宽调制方法进行了深入研究和分析。

空间矢量脉宽调制(SVPWM)一、空间矢量脉宽调制(SVPWM)定义空间矢量脉宽调制(SVPWM)技术被广泛应用于UPS/EPS、变频器等各类三相PWM逆变电源中。

SVPWM的主要思想是以三相对称正弦波电压供电时三相对称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关模式作适当的切换，从而形成PWM波，以所形成的实际磁链矢量来追踪其准确磁链圆。

传统的SPWM方法从电源的角度出发，以生成一个可调频调压的正弦波电源，而SVPWM方法将逆变系统和异步电机看作一个整体来考虑，模型比较简单，也便于微处理器的实时控制。

空间矢量脉宽调制(SVPWM)二、空间矢量脉宽调制(SVPWM)特点1、在每个小区间虽有多次开关切换，但每次开关切换只涉及一个器件，所以开关损耗小。

2、利用电压空间矢量直接生成三相PWM波，计算简单。

3、逆变器输出线电压基波最大值为直流侧电压，比一般的SPWM逆变器输出电压高15%，具有母线电压利用率高的特点。

三、SVPWM、SPWM、PWM的区别PWM脉冲宽度调制(PWM)，晶闸管工作在开关状态，晶闸管被触发导通时，电源电压加到电动机上；晶闸管关断时，直流电源与电动机断开；这样通过改变晶闸管的导通时间（即调占空比ton）就可以调节电机电压，从而进行调速。

对比SVPWM的产生原理可知，SVPWM本身的产生原理与PWM没有任何关系，只是形似。

SPWM正弦波脉宽调制，将正弦半波N等分，把每一等分的正弦曲线与横轴所包围的面积用一个与此面积相等的等高矩形脉冲来替代。

三角波载波信号Ut与一组三相对称的正弦参考电压信号Ura、Urb、Urc比较后，产生的SPWM脉冲序列波Uda、Udb、Udc作为逆变器功率开关器件的驱动控制信号。

逆变器输出电压的基波正是调制时所要求的正弦波，调节正弦波参考信号的幅值和频率就可以调节SPWM逆变器输出电压的幅值和频率。

SVPWM与SPWM的原理和来源有很大不同，但是他们确实殊途同归的。
