TLT动叶可调轴流风机振动故障原因分析
马晟恺
（华能上海电力检修公司上海 200942）
摘要：能源是国民经济发展的基础，是关系人类生存的重要因素。随着全世界工业化、自动化的不断发展，人类对能源的需求量与日俱增。然而能源是有限的，过渡的开发和浪费能源终将危机人类自身，因此如何合理的利用能源、如何节约能源、如何提高能源的利用率，将会是人类科技进步中一个永恒的主题。对于火力发电厂中的锅炉辅机设备中，六大风机至关重要，一台风机的停运便会导致机组损失一半的发电量。所以，风机的安全稳定运行对于机组的正常发电有着决定性的作用。本文对TLT动叶可调轴流风机的振动现象、原因及处理办法进行了阐述。并致力于高效解决TLT动叶可调轴流风机进行了研究。
关键词：TLT；动叶可调；轴流风机；火力发电机组；振动。
作者简介：马晟恺（1987-），从事大型火力发电站热能装置工程技术工作。
一、概述
一台设备从设计、制造到安装、运行、维护、检修有许多环节，任何环节的偏差都会造成设备性能劣化或故障。同时，运行过程中设备处于各种各样的条件下，其内部必然会受到力、热、摩擦等多种物理、化学作用，使其性能发生变化，最终导致设备故障。
能源是国民经济发展的基础，是关系人类生存的重要因素。随着全世界工业化、自动化的不断发展，人类对能源的需求量与日俱增。然而能源是有限的，过渡的开发和浪费能源终将危机人类自身，因此如何合理的利用能源、如何节约能源、如何提高能源的利用率，将会是人类科技进步中一个永恒的主题。对于火力发电厂中的锅炉辅机设备中，六大风机至关重要，一台风机的停运便会导致机组损失一半的发电量。所以，风机的安全稳定运行对于机组的正常发电有着决定性的作用。
如今，由于国内火力发电机组向高参数、高容量发展。国内300MW、600MW、1000MW 的机组大多采用德国TLT公司技术的轴流式风机。因此，该种类型的风机是否能安全稳定运行成为了如今国内火力发电厂的新课题之一。
二、TLT动叶可调轴流风机简介
风机（AIR BLOWER）是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
我国于1979年引进德国TLT公司动叶可调轴流风机技术，适用于大型火电机组锅炉送风机、引风机、一次风机、脱硫风机以及矿井主通风机。采用的液压动叶可调，能使风机特性与使用工况在较大流量变化范围内相适应，从而能在较大区域内保持高效率，节能效果显著。有为最大到1500MW火电机组配套能力。风机性能参数可根据用户要求工况“量体裁衣”选择最佳效率设计生产。与此同时，公司还为上述产品配备了引进技术生产的大型消声器。
尤其对大型和特大型风机，液压调节能最佳地改变远行时动叶的位置，使风机特性经济地与远行工况相适应。我们把这些经验用于发展热电厂用的动叶可调的轴流式风机，尤其是在很早就已预测到锅炉装置容量的增大而需要相应的大型风机。与机械调节（在这种情况下风机不能实现高调节力调节）相比液压调节具有一系列优点：在转子一液压装置系统中，力的传送，对转子主轴承不产生反作用力：调节力不受限制；机械传动零件少，因而故障少；操纵机械的扭矩仅为30—50Nm（牛顿·米）；内装的反锁装置能防止过调和保证稳定的调节；由于装有配重，即使液力控制油压力降低，风机运行也不受影响。为使液压调节机构达到最佳的运行可靠性，每一台都在专用试验台上进行运转试验。
TLT动叶可调轴流风机设计的主要特点是：结构紧凑、坚固；单级和两级风机的零部件已标准化；由于卧式风机机壳的上半部易于拆下和立式风机的机壳等部件可以移动，所以转子、主轴承箱等检修方便。整体结构的主轴承箱装在机壳内部中心法兰之间；叶轮轮壳为焊接结构，厚的内环位于较小的直径处，因此减小了离心力。
TLT风机由于其设计系列化、零部件标准化、品种规格齐全，适用范围广泛，因而可以采用积木块式设计方法，利用这些标准化的零部件，组合成技术经济指标先进，不同型号规格的风机最大限度的满足用户需要，这种设计方法如同“量体裁衣”，可取得最佳的运行经济性。
TLT动叶可调轴流风机具有噪音小、效率高等明显特点。
动叶可调轴流风机装备有液压调节系统，可以通过液压传动以及机械传动带动叶片转动，达到调整叶片开度的目的。从而实现通过动叶调整改变风机风量大小的目的。
电厂电站风机形式主要分为轴流风机和离心风机两种。
风的流向和轴是平行的就叫轴流风机,(比如消防的排烟风机)反之就是离心风机,(比如风
机盘管的风机).组合空调机组是一种大型的风机盘管,它附带了一些功能.加湿.过滤.等.风冷
冷水机组是空调主机的一种,分风冷和水冷两种.风机盘管是一种换热设备,和家用空调的室
内机一个道理.轴流风机和柜式离心风机的根本区别在风机的机械结构上，轴流风机的叶片
直径局限于外壳的直径，而离心风机就没有这方面的局限，可以采用叶片前倾或后倾叶片，对风量风压的要求适应更广。而且柜内能做消声处理，在噪声指标上有很明显的优势。由于
一般采用电机的转数较低，电机功率大，耗电相多多些。如果平时常用通风系统，尽量采用
柜式离心风机，消防排烟不常用的系统，采用高温轴流风机更经济合理些！
风机的叶片和电机组合多数都可以根据风量风压来选型，进口的产品多模块化生产，可
通过电脑选型使风机工作在教高的效率上！一般离心风机比轴流风机在大风量和大风压的组
合选择上更有优势(主要指风机效率和噪声指标上)
离心风机和轴流风机区别在于：
1. 离心风机改变了风管内介质的流向，而轴流风机不改变风管内介质的流向；
2. 前者风量和风压都很大，前者风量和风压都很低；
3. 前者安装较复杂，后者安装较简单；
4. 前者电机与风机一般是通过轴连接的，后者电机一般在风机内；
5. 前者常安装在空调机组进、出口处，锅炉鼓、引风机，等等，后者常安装在风管当中、
或风管出口前端。
在风机运行性中，轴流风机能量损失小、运行效率高。详见图2-1所示。
在电厂电站领域，TLT 动叶可调轴流风机具有领先水平。与其他形式的轴流风机相比，
具有安全系数高、检修便利等优势。
三、TLT 动叶可调轴流风机振动原因
振动（vibration ）
，物体经过它的平衡位置所作的往复运动或某一物理量在其平衡值附
图2-1
近的来回变动。
振动一般分为：一倍频振动和高倍频振动。一般情况下，设备振动的原因如表3-1所示。
在火力发电厂中，振动较为常见的原因为：
1. 地基沉降导致电机或风机本体整体下沉；
2. 联轴器中心不正；
3. 轴承选型错误；
4. 喘振；
5. 叶片磨损导致动平衡丧失；
6. 改造后，风机临界转速接近正常运行转速引起共振；
7. 动调装置中心不正。
四、振源的查找和处理
TLT动叶可调轴流风机由电机、中间过渡轴、机壳、动调机构、叶轮、主轴承箱等各部件组成。所以，该风机的振源查找和处理关系到是否能及时找出并解决该风机的振动问题。
一般而言，需根据前文所提及的原因各点进行排查：
1）修前在集控室和就地记录振动数值及温度；
2）修前在设备旁利用听棒听是否有异声；
3）如有设备，利用频谱分析仪，进行频谱分析，确定振动倍频；
4）联轴器中心复验；
5）检查电机侧和风机侧地基是否沉降；
6）动调机构中心校验；
7）宏观检查叶片是否有明显磨损痕迹；
8）叶片叶型复验；
9）宏观检查各螺栓是否紧足；
10）转子动平衡校验；
11）主轴轴承检查（磨损情况、型号、安装方向等）；
12）主轴检查；
13）电机磁场中心校验；
以上几点做到后，可以基本找出振动源，并设法要解决振动问题，是风机能在安全稳定工况下运行。
4.1修前在集控室和就地记录振动数值及温度
在运行状态下，在集控室记录各测点振动值、温度值，并记录其振动、温度偏大的点。相对应的，在就地用测振仪和就地温度表记录振动值、温度值，并记录其振动、温度偏大的点。如集控室与就地记录振动、温度偏大的点一致，则说明其振源大致出现在该点；如集控室有振动、温度偏大的点，就地没有，则极有可能是热工测点问题而导致振动数值失真；如集控室与就地振动、温度偏大的点不一致，则无法确定其振源，必须通过后一步排查来进一步确认。
4.2修前在设备旁利用听棒听是否有异声
在运行状态下，就地用听棒听是否有异声的存在。通常，如果风机产生喘振，会有类似于哮喘病人一样呼吸的声音或者类似于拖拉机的声响。出现该声响，则说明风机出现周期性的出风与倒流。相对来讲轴流式风机更容易发生喘振，严重的喘振会导致风机叶片疲劳损坏，
出现喘振的风机大致现象如下：
1 电流减小且频繁摆动、出口风压下降摆动。
2 风机声音异常噪声大、振动大、机壳温度升高、引送风机喘振动使炉膛负压波动燃烧
不稳。
在TLT动叶可调轴流风机上，此类喘振最大可能是因为其叶片跑偏导致压头不稳、摆动，从而致使电流摆动而产生。所以，其振源极可能出现在叶轮位置。
4.3如有设备，利用频谱分析仪，进行频谱分析，确定振动倍频
频谱分析就是将信号源发出的信号强度按频率顺序展开，使其成为频率的函数，并考察变化规律。
通过频谱分析，可以确定其振动倍频。通过确定其是一倍频振动还是高倍频振动，可以确定其是否能够采取如下4.10所述的转子动平衡校验的方法来解决振动问题。具体参考办法如表3-1所示。
4.4联轴器中心复验
联轴器找中心是为了使得一个转子轴的中心线成为另一个转子中心线的延续曲线。
在该问题中，如联轴器中心不正，即一个转子轴的中心线不能成为另一个转子中心线的延续曲线。那么该转子会产生一定的扰动，由于该转动件电机作为主动件，风机作为从动件。故风机本体会产生振动。要解决这一问题，必须重新进行联轴器中心校验。
往往在联轴器校中心时，会产生一定量得窜动值，所以建议平面设双表来消除窜动，如图4-1所示。
在TLT动叶可调轴流风机中，绝大部分会采取带中间过渡轴的片式联轴器。基本的测量设置是在每对联轴器的一侧装设一对支架，支架上的百分表指向一边的半连轴器。两对联轴器的百分表应在同一轴面内。具体如图4-1所示。部分联轴器标准范围及性能特点，如表4-1所示。
图4-1
图4-2
表4-1
4.5检查电机侧和风机侧地基是否沉降
在火电厂建设基建时，TLT动叶可调轴流风机一般采取电机略高于风机本体且带一定倾角的建设模式。如地基沉降，无论是电机侧或风机侧，均会导致整体设备位置的下降，从而导致联轴器中心不正。其后果就如4.4所述，产生一定的扰动从而产生振动。必须重新校验联轴器中心方可消除。
4.6动调机构中心校验
动叶可调轴流风机相对于一般而言的子午加速式轴流风机最大的不同点，顾名思义，在于其可以调节的动叶。为了达到调节动叶的效果，动叶调节机构（俗称液压缸）应运而生。该动叶调节机构，通过最简单的液压传动原理，推动叶轮内部的推盘，由推盘带动调节柄、调节柄带动叶柄而产生动叶可调的效果。
动调机构的中心校验，其实其本质便是校验动调机构主轴的中心线为风机主轴的中心线的延长曲线上。动调机构的中心校验方法为，将百分表固定在机壳上，百分表表头架设在动调机构上，一般而言其，其标准范围应≤0.05mm。
4.7宏观检查叶片是否有明显磨损痕迹
通俗的讲，静平衡就是不论该构件转至何位置,其本身质量对于回转轴线的静力矩均等于零,从而不会使自己转动。
叶片的质量直接关系到转子的静平衡，如有磨损，如图4-3所示，必定影响静平衡，由此引发叶轮处的振动。要消除此振动，必须进行更换叶片的工序。同时，更换的叶片，必须进行重新配重处理。由于风机转子检修时，该转子的叶轮必须做好动平衡校验后方能出厂，所以，进行叶片配重后，不会大量影响转子的整体动平衡。
图4-3
4.8叶片叶型复验
在风机检修与制造工艺中，均要求TLT动叶可调轴流风机其叶片叶型必须保持同步。如其不同步，则可能造成压头不稳、摆动，从而导致喘振。
在检验工艺中，我们通常以带刻度的叶片为一号叶片。以此为基准，在机壳上画出其叶片顶端外形轮廓。如其他叶片与其叶片顶端外形轮廓不一致，则利用其内部调节柄锁紧工艺，调整叶片顶端外形轮廓与机壳上画出的轮廓基本一致后，紧固锁紧螺母。达到调整叶型的目的。
4.9宏观检查各螺栓是否紧足
在各风机出厂时，生产厂家会给予用户一份关于该风机螺栓扭矩的列表（或在图纸中得到体现）。基建施工方、检修方必须严格按照其扭矩紧足各螺栓，否则极有可能在该风机正常运行时，导致螺栓松动。如风机本体与风机机壳连接螺栓如果松动的话，必定造成风机振动。如没有紧足的螺栓，必须在该次检查后，按照标准扭矩列表进行紧足。
4.10转子动平衡校验
作为普遍的TLT动叶可调轴流风机而言，其轴为刚性轴，其转子动平衡校验方法即检查和调整转子质量分布的工艺过程（或改善转子质量分布的工艺方法）。
如前文4.3所言，并参考表3-1我们可以考虑使用采用动平衡校验的方法来消除该风机的振动。在动平衡试验中，我们可以考虑去重（割去叶轮上原有的加重块）或加重（在叶轮前后两侧增加加重块）。一般而言，三块配重块便可解决该转子平衡校验的问题。故我们加的配重块，一般不超过三块。
4.11主轴轴承检查（磨损情况、型号、安装方向等）
一般而言，主轴承箱内部由轴承、主轴、骨架油封、隔环、定距套等部件组成。对于主轴轴承检查一般我们分为几块：磨损情况检查、型号复检、安装方向检查。
在使用中，可能造成轴向受力的轴承磨损过大，导致其振动。如348系列轴承中（7348、NU348、NJ348），7348轴承其钢珠总会磨出坑槽。从而导致轴承减少其原本设计受力要求，从而产生振动。
查机械设计手册可知，在轴承选型上，每个轴承所对应必定是一种轴承型号。在轴承型号上，一个数字或者一个字母的偏差均会导致轴承购买、安装的错误。如角接触推力球轴承FAG 7212B MP UA表示厂家为FAG，其轴承型号为7212的B型轴承，MP UA表示其使用结构为串联结构。下文附件中提及轴承型号的差别，导致轴承内孔不为圆柱形，从而使得风机产生振动。
轴承安装过程中，很多轴承是有方向的要求的，如上文所提及的角接触推力球轴承，其只有一个方向可以受到轴向力，从而产生振动。故必须严格按照图纸所要求的方向安装轴承。
4.12主轴检查
主轴检查一般分为三块：主轴直线度校验、主轴探伤试验、主轴配合尺寸复验。
主轴直线度校验必须在车床上，在主轴两头用顶针固定后，架设百分表，测量器直线度及跳动值。如主轴直线度丧失，则极有可能造成主轴的扰动，从而导致振动的产生。如发生此类情况，我们可以考虑采取直轴工艺或者更换主轴。
主轴探伤试验一般可以分为主轴超声波探伤和主轴着色探伤。看似其与振动机理无关，但如探伤试验结果需要采取喷涂工艺，必须着重记录。因为其喷涂的材料与主轴原有材料不同，在正常运行工况下，其热工测点无法检测到该喷涂材料，从而可能导致集控室内数据失真。
主轴配合尺寸需要重新校验，特别是主轴与各轴承、联轴器、叶轮以及轴承中的隔环的间隙尺寸。如主轴与轴承产生间隙配合，特别是受到径向力的轴承，必定会导致振动的产生。
4.13电机磁场中心校验
在完成以上工序的同时，我们必须要同时校验电机的磁场中心。作为这一系列设备中的主动件，其磁场中心失准，即使风机侧一切在正常范围内，该风机依然会有振动的产生。
五、实际振动分析案例
在实际工作条件下，由于振动产生，我们必须针对现场情况，结合上述振动振源的分析方法制定一套切实有效的工作方案。步步排查，层层注意，从而一步步解决振动的问题。下文附件中所阐述的是2009年华能上安电厂送风机连续三年低载荷振动的处理和解决方案。
六、参考文献
[1]周仁睦.转子动平衡——原理、方法和标准.北京：化学工业出版社，1992.3
[2] 周谟仁.流体力学泵与风机.北京：中国建筑工业出版社，1979
[3] 王福军.计算流体动力学分析.北京：清华大学出版社，2006.3
[4] 陈文义，张伟.流体力学.天津：天津大学出版社，2004.2
[5]刘崇和，张勇.锅炉设备检修.北京：中国电力出版社，2006.1
[6]郑国伟.风机及系统运行与维修问答.北京：机械工业出版社，2005.8
[7]王积伟，章宏甲，黄谊.液压传动.北京：机械工业出版社，2008.4
[8]万振家，陈海金.锅炉辅机检修.北京：中国电力出版社，2008.2
[9]成大先.机械设计手册（第五版）.北京：化学工业出版社，2008.4
[10]廖大鹏，TLT动叶可调轴流式风机机械故障分析.北京：华电技术第30卷第9期，2008.9
附件
华能上安电厂1#炉B送风机振动分析与处理
一、目前概况
#1炉B上次大修在2006年，该风机轮毂及动调机构为TLT产品，轴承体FAG，它是由二个独立可分解的轴承组成，分别设在独立的焊接构建的台板。台板下部的支承是由进口与出口导叶片承受，轴承为双列滚子调心轴承（可承受一定的轴向推力）。从该风机的历史状况看，低载荷时的振动一直未从根本上解决。（上鼓厂曾处理过）。如照片所示：
2009年8月26日，从现场检测的情况如下：
#1炉工况：负荷180MW
A风机工况：叶片开度：24.4% B风机工况：叶片开度：26%
入口负压：100.3MMH2O 入口负压：105.9MMH2O
风量：295.0t/h 风量：331.2t/h
AMPS：30.6 AMPS：30.3
A/B侧风机轴承振动及温度见下表：
的振动速度值是较高的，振动的峰值并不高，同时电机驱动侧轴承振动也较低。所以对基本原因的检查应是多方面，需逐一排除。
由于该问题经多次检修均未奏效，（现场没有频谱仪，无法进行进一步探索振动原因）现将可检查的项目及标准列出参考，不足部分望上安电厂补充。这是因为本次承接的工作仅是风机的一部分，并不能完全涵盖，有部分工作要上安做。所以解决1B送风机振动，只有通过双方共同努力，问题才会清晰，最终将得到解决。
二、解体检查（上安电厂执行项目）
1.风机轮毂前后有否有积灰现象，它的量约多少？
2.风机中间轴复测联轴器中心，并记录。
3.动调头中心复测，并作记录
4.各叶片开度有否错位，并作记录
5.叶片0°刻度（在叶片上有刻度）与控制系统上显示开度的一致性误差，并作记录。
6.检查转子在风挡密封处有否碰擦痕迹。
7.校核喘振定值及振动报警，跳风机报警（据上安讲，跳风机定值7mm／s是否太
高？TLT一般规定25ηm报警，40ηm跳风机），疏通喘振信号管。
8.机壳螺栓复紧，复紧时百分表监视下沉量，如较大则应考虑是基础存在问题！
三、解体注意事项（上安电厂执行项目）
要求：
1.风机二只轴壳将底座固定螺栓拆后整体吊出（轴承壳不要拆开）送上海
2.叶片在上安应作号码（对应孔位）装箱送上海
3.中间轴及两侧齿套联轴器在解体时齿位应作记号后送上海
四、现场检查整修工作（上安电厂执行项目）
1.两侧轴承座上下导片焊口及附近板焊构体着色检查（望对焊口的磨光要仔细检查，不
要损伤叶片）
2.轴承座台板检查，用1级平板着色检查、研括，标准：1-2点/c㎡
3.轴承座构架与台板间焊口检查（检查）
4.轴承座台板研括后的水平度控制标准
注意： 1.水平尺的准确性（水平尺应在同一位置上调头复检合格后方可使用）
2．机壳的底脚螺栓复紧，如有条件可检查机座下的垫铁是否有松动现象
3.经过长期运行的机壳拆动后最大的潜在危险在垫铁松动及再次安装时的
机壳变形！
五、华能上海电力检修公司执行项目
1. 复测每只叶柄的轴向窜动量，标准：0.10～0.15mm
2. 两只轴承壳拆开，应仔细检查：轴承外圈与壳孔的配合痕迹，待确认后再清理（两
只轴承分别做记号），供原因分析。
3. 轴承在拆卸前应仔细检查滚道的接触痕迹，并分另作前后及安装方向的记号。供复
查及原因分析。
4.
使用中心孔检查，作记录
4-① 中间轴在机床上（顶针孔）检查其最大径向跳动应≤0.10mm ，两侧半联轴器
端面跳动应≤0.05mm ，否则应予处理。检查；齿面磨损及间隙超标20%时应更换，备件由
上安提供。
4-② 轮毂检查应符合制造厂及上电检修公司标准。 与主轴
配合处
D
MaX ≤0.025～0.03mm
5．上述检查合格后，将轮毂与轴联结，其螺栓部分应查表后用力矩扳手均匀拧紧，同
时带半联轴器齿芯及轮毂上部件（除叶片外），应尽量参与平衡。动平衡机≥1000rpm
标准：G2.5级
加重位置一般在轮毂后背板上，其厚度要按制造厂规定，以免运转中碰磨。但不得
采用在轮毂体母材上取重的办法！（叶柄轴等应在装配后平衡，注意，各记号是否正确）。
6．平衡机的联结套与轴配合0.02～0.025mm 间隙。螺栓孔位差≤20”。准确性的验证：
当首次平衡合格后，应将驱动联结套与万向节位置翻转180°再复做动平衡，两次误
差≤15g ，否则应查明原因。一旦平衡后连接法兰不应再拆装。
7．轴承与主轴配合过盈量0.065～0.09mm 。
如轴径偏小，应采用等离子喷涂后磨加工。
注意：轴在磨床上的校调≤0.015mm 。
8．轴承座底面在1级平板上检查，研括。标准：1－2点/cm 2
φD-φd ≤0.05mm
9．轴承外圈着色后，在轴承座洼窝中检查，下部略淡，两侧接触均匀。（上、下半部均要检查）
10．轴承上、下结合面着色检查，研括，1～2点/ cm2，分布均匀。
11．轴承合拢，定位销放入后，用百分表检查有否失圆现象。（上、上、左、右）标准≤0.015mm 必要时中分面销孔重绞。
12．轴承间隙值应用皂片检查法，严格执行制造厂标准。（上安提供。但叶轮侧与驱动侧的轴承间隙值是不同的，这是因为轮毂悬臂的影响）
13．轮毂体内工作按原有程序进行(上海检修公司标准)。
14．装配时的检查重点：
14－①叶柄轴的窜动量0.10－0.15mm。
14－②动调铜套与液压缸轴头配合间隙0.04－0.05mm，并涂油脂。
15．各叶片转动应灵活（叶片固定内六角螺栓应予更换），开度与刻度一致。
16．工厂检修完成后，应将叶片拆下装箱。轮毂上架固定，作好防雨防震动措施，以便运输安全。上述工作质量应请上安电厂认证，不合格处应返工。
六．现场装配（上安电厂执行项目）
1．转子组就位后，应测量前后轴承的外钢圈与轴承的跳动。否则应该在轴承座下部不锈钢片，钢片面积不得小于接触面积的2/3。必要时轴承座定位销孔重绞。
标准：上、左、右误差≤0.04mm。
为防止轮毂重量对上述工作的影响，在风机半联轴器处必须制作专用工具，见下图所示。
K向
2. 双列轴承的滚子在同一方向的接触应力应该一致（可将转子向进气侧推足状态下检
查）。
3．动调头中心复测：标准：≤0.015mm
4．叶片顶部间隙（按上安标准执行）
5．叶片全开，全关，及开度的静态试验主要是看叶片的实际开度与控制系统的开度的一致性，及各叶片的开度的误差值。
6．用皂片法复查轴承盖对轴承间隙值。
7．中间轴两侧中心标准：两侧允差≤0.04mm
联轴器联结后中间轴轴向移动3－4mm，齿面涂润滑脂。
1.特别注意风挡与主轴的间隙0.3～0.5mm（单侧），以免碰擦，因为此类支承转子
的稳定对此十分敏感，极易诱发振动。
华能上海电力检修公司
2009年8月26日
后续：解体后按质量标准中条款逐项进行，重点工作如下：
1.两轴承座中分面及底面磨平，内孔圆柱度≤0.015mm；
2.轴承盖对轴承过盈量按标准调整（原过盈量偏大）。
3.发现电机侧轴承座与轴承配合，两侧出现间隙（变形），建议甲方下次更换。
4.发现电机侧轴承型号错误（内圈是锥形，又未装契型套），造成轴承运转不稳定，现已更换。
5.甲方已将壳体中轴承台板研刮，以保证接触。
其他未发现明显缺陷。
结果：修后振动明显下降，并且低负荷至高负荷振动数值变化不大，电机侧轴承振动由原≥4.84mm／S下降至0.8mm／S；风机侧轴承由原3.22mm／S下降至0.78mm／S，同时轴承温度也相应下降。详见修后适时画面所示。说明修前对振动的分析定位基本正确。
09年11月3日
大型轴流风机各类振动原因分析及处理措施 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

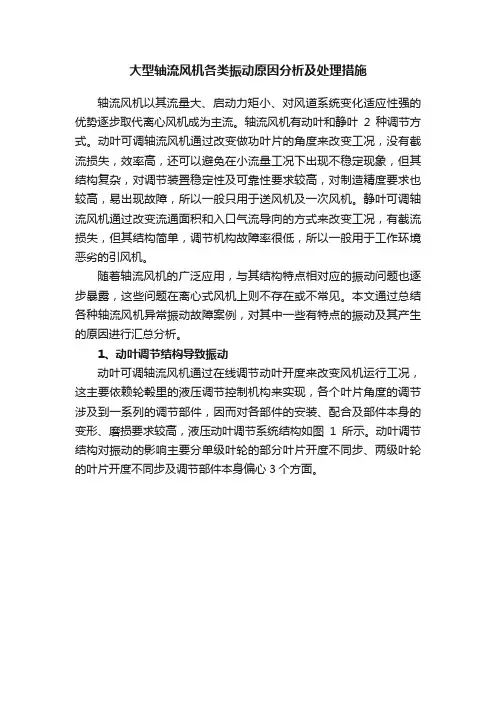

大型轴流风机各类振动原因分析及处理措施 轴流风机以其流量大、启动力矩小、对风道系统变化适应性强的优势逐步取代离心风机成为主流。轴流风机有动叶和静叶2种调节方式。动叶可调轴流风机通过改变做功叶片的角度来改变工况，没有截流损失，效率高，还可以避免在小流量工况下出现不稳定现象，但其结构复杂，对调节装置稳定性及可靠性要求较高，对制造精度要求也较高，易出现故障，所以一般只用于送风机及一次风机。静叶可调轴流风机通过改变流通面积和入口气流导向的方式来改变工况，有截流损失，但其结构简单，调节机构故障率很低，所以一般用于工作环境恶劣的引风机。 随着轴流风机的广泛应用，与其结构特点相对应的振动问题也逐步暴露，这些问题在离心式风机上则不存在或不常见。本文通过总结各种轴流风机异常振动故障案例，对其中一些有特点的振动及其产生的原因进行汇总分析。 一、动叶调节结构导致振动 动叶可调轴流风机通过在线调节动叶开度来改变风机运行工况，这主要依赖轮毂里的液压调节控制机构来实现，各个叶片角度的调节涉及到一系列的调节部件，因而对各部件的安装、配合及部件本身的变形、磨损要求较高，液压动叶调节系统结构如图1所示。动叶调节结构对振动的影响主要分单级叶轮的部分叶片开度不同步、两级叶轮的叶片开度不同步及调节部件本身偏心3个方面。 （一）单级叶轮部分叶片开度不同步 单级叶轮部分叶片开度不同步主要是由于滑块磨损、调节杆与曲柄配合松动、叶柄导向轴承及推力轴承转动不畅引起的。这些部件均为液压缸到动叶片之间的传动配合部件，会导致部分风机叶片开度不到位，而风机叶片重量及安装半径均较大，部分风机叶片开度不一致会产生质量严重不平衡，导致风机在高转速下出现明显振动。 单级叶轮部分叶片开度不同步引起的振动主要特点如下： 1)振动频谱和普通质量均不平衡，振动故障频谱中主要为工频成分，同时部分叶片不同步会产生一定的气流脉动，使振动频谱中出现叶片通过频率及其谐波，部分部件的磨损及松动则会产生一定的非线性冲
