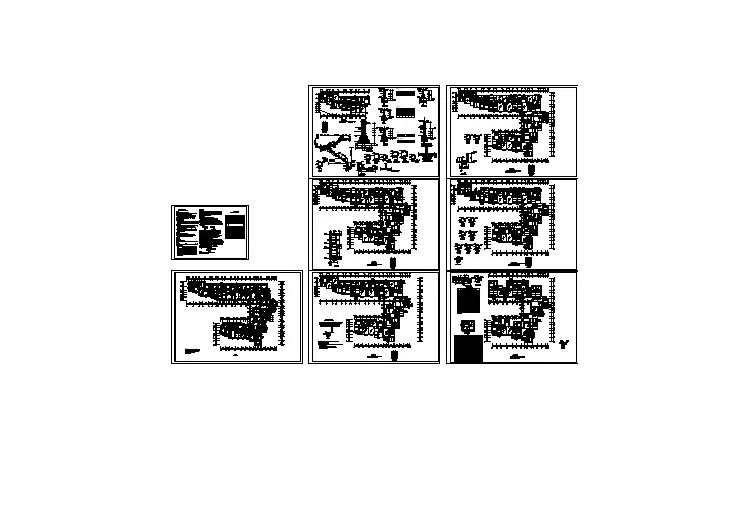

结构施工图设计总说明一、本工程遵循下述规范和标准：1、建筑结构可靠度设计统一标准（GB50068-2001）2、建筑结构荷载规范（GB50009-2006）3、建筑抗震设计规范（GB50011-2001）4、地下工程防水技术规范（GB50101-2001）5、建筑桩基技术规程（JGJ94-94）6、建筑地基基础设计规范（GB50007-2002）7、混凝土结构工程施工质量验收规范（GB50204-2002）8、砌体结构设计规范（GB50003-2001）9、混凝土结构设计规范（GB50010-2002）10、高层建筑混凝土结构技术规程（JGJ3-2002）11、建筑工程抗震设防分类标准（GB50223-2004）二、设计总则：1、本工程建于江苏省淮安市，业主为江苏省亿力房地产有限责任公司。
本说明适用于该业主项目“亿力﹒未来城”“项目一期”钢筋混凝土结构住宅建筑。
2、按国家标准《建筑结构设计可靠度统一标准》GB50068-2001规定，本工程结构设计使用年限50年，结构设计安全等级二级，结构重要性系数为1.0。
3、根据《建筑工程抗震设防分类标准》GB50223-2004，本建筑物结构设防类别划为丙类建筑。
4、根据《抗震建筑设计规范》GB50011-2001附录A，建筑物所在地抗震设防烈度为7度；设计地震分组为第一组；设计基本加速度为0.10g；勘察报告显示该地区场地类别为III类；特征周期值为0.45s。
5、防火等级：一级。
6、本工程基本风压取用0.40KN/M（0.40KN/M，当房屋高％％13560m 时），地面粗糙度类别为B类。
7、本工程结构设计按国家及地方现行规范、规程、标准以及当地政府部门有关批文、文件的要求进行。
8、本工程采用结构体系：高层住宅为混凝土剪力墙结构；商业为框架结构。
9、本工程基础设计依据淮安市水利勘察设计研究院有限公司2008年4月完成，开发商提供的地质勘察报告，勘察报告显示该工程场地范围内，场地地下水对混凝土结构及混凝土结构中的钢筋无腐蚀性，对钢结构有弱腐蚀性；地基的液化等级属轻微液化。
10、本项目结构设计抗震等级：普通钢筋混凝土剪力墙为三级，框架为三级。
11、本工程高层住宅桩基梁筏基础，商业采用柱下条形基础。
12、本工程所注尺寸以毫米为单位，标高以米为单位。
所有几何尺寸均以图上标注为准不得从图面上按比例丈量。
13、施工图梁配筋采用平面整体表示方法制图。
规则和构造详图见中国建筑标准设计研究所出版的图集号：03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》。
部分构造详图和构造详见工程施工说明和有关图纸。
14、本施工图根据政府部门要求，必须经审图机构审查通过方可施工，审图机构盖章后的施工图应返回一套提交设计单位归档。
15、物业管理部门在本工程结构使用期间应进行正常维护，未经技术鉴定或设计认可，不得改变结构用途和使用环境。
16、本工程建筑物按现行结构规范方法计算的基础中心点最终沉降量控制在150mm以下。
三、施工要求：1、本项目各主要分项工程（如：桩基施工、基坑开挖、结构施工、钢构件加工安装等）应由具有相应资质及技术经验的专业单位施工。
并根据施工图、环境特点、地质情况、设备安装性能等资料及当地有关政府部门规定编制施工组织设计。
2、施工单位编制的施工组织设计和质量控制标准应满足现行国家、地方施工验收规范、规程、标准及当地有关政府部门要求，不得擅自盲目施工和任意修改施工设计图。
任何修改必须征得设计单位的许可。
3、结构设计分析中未考虑冬、夏季或雨季施工措施；也未考虑特殊施工荷载。
施工单位应在施工、保修期间做好结构构件维护保养工作。
对临时的特殊施工荷载应作支撑及复核工作。
4、分项工程验收应请开发商、勘察、施工、施工监理和设计各方参加。
对复杂地基的验槽勘察部门必须提出确认意见。
5、施工部门选用的材料、添加剂必须满足国家规范及国标《民用建筑工程室内环境污染控制规范》GB50325-2001的有关规定。
6、结构设计施工图应与相关建筑、设备施工图同时阅图如有矛盾应及时提交设计单位复核。
7、包括沉降观察记录在内的所有施工资料必须保存完整，以备提交设计和有关单位审查。
8、与电梯设备相关的图纸未经供货厂家审图认可不得用于施工，电梯井道填充墙位置每层中间加设混凝土圈梁一道。
四、结构材料选用：1、本工程所用热轧钢筋强度标准值如下：注：本工程所采用HPB235级钢筋系指国家标准《钢筋混凝土用热轧光面钢筋》GB13013中的Q235钢筋。
HRB335、HRB400级系指国家标准《钢筋混凝土用热轧带钢筋》GB1499中的HRB335、HRB400钢筋。
2、当混凝土框架结构构件抗震等级为一、二级时，选用的纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；钢筋的屈服强度实测值与强度标准值比值不应大于1.3，钢筋强度标准值应具有95%的保证率。
3、预埋件钢材选用Q235B级钢材。
4、钢筋与钢筋、钢筋于埋件连接用焊条应根据材料的类型、电焊形式按照《钢筋焊接及验收规程》JGJ18-2003中规定选用。
5、吊钩和预埋件埋脚钢筋采用HPB235钢筋，并不得采用冷加工钢筋。
特殊的埋件钢筋详见有关施工详图。
6、本工程如涉及到钢结构或预应力混凝土结构有关的材料选用，详见相应的施工图中的说明。
7、本工程主体结构采用钢筋混凝土剪力墙结构（框架结构）体系必须满足下列要求：1）混凝土材料强度选用见下表：注：当部分构件采用采用其他混凝土强度等级时，另见详图及说明。
2）混凝土结构耐久性的环境类别：本工程建筑物室内混凝土构件正常环境按一类环境考虑；露天混凝土构件、与无侵蚀水以及土壤直接接触混凝土构件按二类a类环境考虑。
水灰比、水泥用量混凝土中氯离子和碱含量应根据环境类别以及使用年限符合相应规范、规定的要求。
3）混凝土的质量及裂缝控制与施工工艺密切相关，建议由开发商及施工总承包单位协调原材料供应单位、混凝土生产供应单位、混凝土浇捣单位、材料试验单位等进行专题研究，制定保证混凝土质量及防止混凝土裂缝的切实可行的施工方案。
专题研究要点是在保证混凝土设计强度前提下，如何从施工各个环节采取措施，防止混凝土裂缝的出现。
研究内容主要为：混凝土集料的选用（水泥、骨料、掺合料和外加剂品种、性能）；混凝土集料的配比（水泥用量、水灰比的确定和坍落度控制）；混凝土试验和检测（实验室和现场控制）；混凝土生产、运输和泵送质量时间控制；混凝土现场浇灌、支模、拆模、养护以及后浇带程序方式的控制等等。
8、填充墙材料：1)本工程除特别注明外，砌块强度均为MU5，砂浆强度均为M5。
%%p0.00以下为M5水泥砂浆，%%p0.00以上为M5混合砂浆。
2)地下室底板以上外围填充墙和内隔墙均采用混凝土多孔砖。
砌块的比重须小于10.0KN/m3,，完成后的墙体重量：200厚2.5KN/m100厚1.6KN/m并应符合相应的制作、运输、施工的规程。
注：⑴±0.00以下无地下室填充墙体采用混凝土实心砖。
块体强度等级MU15，砌筑水泥砂浆强度等级M10。
9、建筑立面幕墙或装饰挂件应由专业设计单位负责设计，并由有关部门审查批准后方可安装（建筑设计单位仅作配合）。
五、结构设计及构造要求：1、纵向受拉钢筋锚固应根据本工程结构构件选用的钢筋种类、设计抗震等级，按中国建筑标准设计研究所出版的图集号：03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》中P34页有关内容选用。
2、受力钢筋的连接在同一根钢筋上应少设接头。
钢筋的接头可采用机械接头、焊接接头和绑扎搭接接头。
机械接头和焊接接头的类型以及质量控制应符合国家现行有关标准的规定。
3、结构构件中受力纵筋直径大于28mm不宜采用绑扎搭接接头。
4、受力钢筋采用绑扎搭接接头时必须满足以下要求：1）受力钢筋绑扎搭接接头连接区段范围为1.3倍搭接长度。
凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。
2）同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向钢筋截面面积的比值。
3）位于同一连接区段内受拉钢筋搭接接头面积百分率：对梁、板墙类不宜大于25%；柱类不宜大于50%。
（当工程施工确有必要增大钢筋搭接接头面积百分率时：梁类构件不应大于50%，板、柱类可根据实际情况放宽）4）受拉钢筋绑扎搭接接头搭接长度位于同一连接区段内的钢筋接头面积百分率≤25%时为1.2倍锚固长度；50%时1.4倍锚固长度；100%时1.6倍锚固长度。
任何情况下，搭接长度均不应小于300mm。
（编号为XL的梁受压钢筋的绑扎搭接长度为受拉钢筋绑扎搭接长度的0.7倍且应不小于200mm）5）梁、柱纵筋采用绑扎搭接时，绑扎搭接长度范围内应设置箍筋，其直径不小于8mm。
间距不大于较小受拉钢筋直径的5倍且不大于100mm。
搭接长度端外100mm范围内各设置两根箍筋。
5、受力钢筋采用机械连接或焊接连接接头时连接区段的长度为35d 且不小于500mm。
接头面积百分率不大于50%。
6、施工单位需要以强度较高的钢筋替换原设计的构件纵向钢筋时必须征得设计认可。
1）钢筋连接优先采用机械接头，也可采用焊接和绑扎搭接。
2）接头位置应避开梁、柱节点端部箍筋加密区，当无法避开时必须采用机械连接接头，且接头面积百分率不应超过50%。
7、根据构件使用环境确定混凝土结构钢筋最小保护层厚度（mm）要求如下：处于地下水影响的环境基础梁、基础底板、地下室迎水面墙50（基础垫层150mm）⑴工程中，如采用预制构件时保护层另按规定执行。
⑵板中分布筋的保护层不应小于10mm；梁、柱箍筋或拉筋保护层不应小于15mm。
⑶处于二类环境中的悬臂板表面应另加10-15mm防水水泥砂浆粉刷保护或相应措施。
⑷选用构件的保护层厚度应同时满足防火要求。
⑸保护层厚度不应小于受力主钢筋的公称直径。
⑹保护层厚度大于40mm时应在保护层内设置直径〖email=4@400〗4@400〖/email〗钢筋网。
防止混凝土收缩开裂。
8、混凝土结构构造详图按图集号：03G101-1要求进行。
9、混凝土结构构造详图除图集号：03G101-1要求进行外，根据本工程特点绘制的构造详图见总说明附录详图。
10、基础部分设计和构造按下列要求进行：1）本工程地基基础设计等级为乙级。
2）本工程室内地坪标高±0.00相当于绝对标高11.650m。
室外地坪标高-0.300相当于绝对标高11.350m。
基础埋置深度见结构基础平面说明或剖面示意。
3）地基基坑开挖过程中，必须坚持分层开挖且保持基底土干燥以及桩基完整性，严防扰动原状土。
开挖至设计标高后，按要求进行验收方可施工垫层。
意外情况须经有关各方技术处理后方可进行下一步工序。
