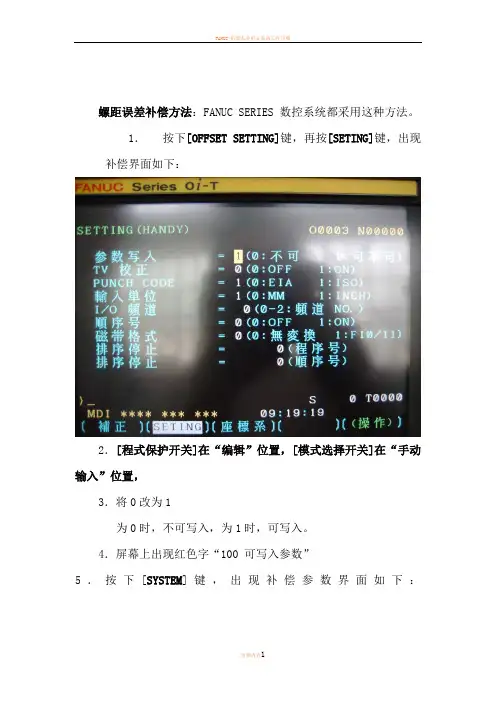

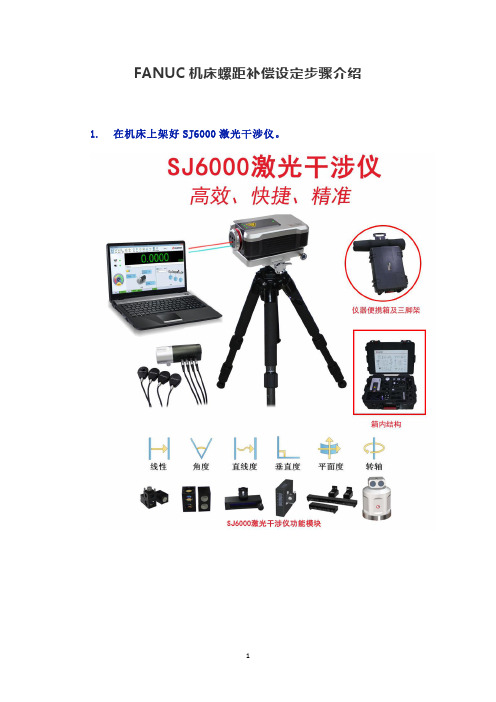

螺距误差补偿方法：FANUC SERIES 数控系统都采用这种方法。1．按下[OFFSET SETTING]键，再按[SETING]键，出现补偿界面如下：
2．[程式保护开关]在“编辑”位置，[模式选择开关]在“手动输入”位置，
3．将0改为1
为0时，不可写入，为1时，可写入。
4．屏幕上出现红色字“100 可写入参数”
5．按下[SYSTEM]键，出现补偿参数界面如下：

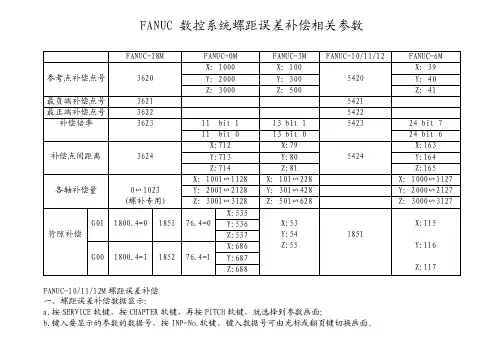

输入3620，按[NO检索]，就找到3620、3621、3622、3623、3624等参数：
3620为参考点的位置
3621为最小补偿点的位置
3622为最大补偿点的位置
3623为补偿误差值的放大比例
3624为补偿点与补偿点之间的间距，以微米为单位。如：间距为20毫米，则写入20000
例：VMC-850S 协鸿立式加工中心各参数设定如下：
3620：X 50 Y 100 Z 150 A 200
3621：X 1 Y70 Z 120 A 170
3622：X 51 Y 101 Z151 A
3623：X 1 Y 1 Z 1 A
6．按下[SYSTEM]键，再按[间距]出现补偿参数界面如下：
例：0085是某机床X轴的参数点的位置，同样可以找到Y、Z、A各轴的位置。
7．将激光干涉仪测量的误差值写到表中所对应的位置，误差值为“正”时写入“正”值，误差值为“负”时写入“负”值，所有的值都采用增量值的补偿方法，也就是说补了一个数，在它后面所有的点位都会相应的增加或减少一个数。
8．输入1851，按[NO检索]，就找到1851、1852等参数：1851为反向间隙补偿
1852也为反向间隙补偿（用于快速移动）
9．参数修改好以后，应将1改为0
