电力线载波通信详解..

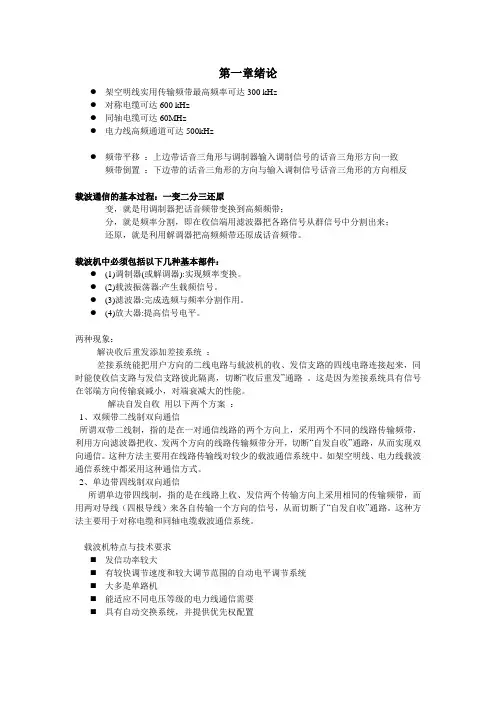

第一章绪论●架空明线实用传输频带最高频率可达300 kHz●对称电缆可达600 kHz●同轴电缆可达60MHz●电力线高频通道可达500kHz●频带平移：上边带话音三角形与调制器输入调制信号的话音三角形方向一致频带倒置：下边带的话音三角形的方向与输入调制信号话音三角形的方向相反载波通信的基本过程：一变二分三还原变，就是用调制器把话音频带变换到高频频带；分，就是频率分割，即在收信端用滤波器把各路信号从群信号中分割出来；还原，就是利用解调器把高频频带还原成话音频带。

载波机中必须包括以下几种基本部件：●(1)调制器(或解调器):实现频率变换。

●(2)载波振荡器:产生载频信号。

●(3)滤波器:完成选频与频率分割作用。

●(4)放大器:提高信号电平。

两种现象：解决收后重发添加差接系统：差接系统能把用户方向的二线电路与载波机的收、发信支路的四线电路连接起来，同时能使收信支路与发信支路彼此隔离，切断“收后重发”通路。

这是因为差接系统具有信号在邻端方向传输衰减小，对端衰减大的性能。

解决自发自收用以下两个方案：1、双频带二线制双向通信所谓双带二线制，指的是在一对通信线路的两个方向上，采用两个不同的线路传输频带，利用方向滤波器把收、发两个方向的线路传输频带分开，切断“自发自收”通路，从而实现双向通信。

这种方法主要用在线路传输线对较少的载波通信系统中。

如架空明线、电力线载波通信系统中都采用这种通信方式。

2、单边带四线制双向通信所谓单边带四线制，指的是在线路上收、发信两个传输方向上采用相同的传输频带，而用两对导线（四根导线）来各自传输一个方向的信号，从而切断了“自发自收”通路。

这种方法主要用于对称电缆和同轴电缆载波通信系统。

载波机特点与技术要求⏹发信功率较大⏹有较快调节速度和较大调节范围的自动电平调节系统⏹大多是单路机⏹能适应不同电压等级的电力线通信需要⏹具有自动交换系统，并提供优先权配置方向滤波器：分割收发频带线路滤波器：过滤信号频带，隔离载波通路与音频通路多级变频与标准转接频谱⏹一次变频：把原始信号通过一次变频搬移到线路传输频带⏹多级变频：把原始信号通过多次变频，搬移到线路传输频带⏹通路变频：把音频信号变频为上、下边带或将上、下边带还原成音频⏹群变频：把由若干路边带信号所组成的群信号送到一个变频器进行变频⏹多级变频的优点⏹有利于调制器后带通滤波器的设计与制造⏹减少滤波器和载频种类⏹实现较好的变频方案，减少串扰⏹便于得到标准转接频谱，有利于机型统一和群间转接CCITT建议的标准频谱通路(0～4kHz) 指每路信号允许通过的频率范围，一般取为4kHz.前群(12～24kHz) 由3个话路信号分别经12, 16kHz和20kHz载波变频，取上边带，组成12～24kHz 的3路群信号，称为前群。

电力线载波通信原理
电力线载波通信是一种利用电力线传输数据的通信技术，它基于载波通信原理。

载波通信是指在传送高频信号的载波上叠加低频信号进行通信的一种方式。

在电力线载波通信中，采用电力线作为传输媒介，将数据信号转化为高频载波信号，通过改变载波信号的某些属性来传输数据。

电力线载波通信一般采用频分多址技术，即将不同用户的数据信号编码成不同的频带，并将其叠加在电力线上传输。

接收端通过解调和解码将载波信号转换成原始的数据信号。

电力线载波通信的优点在于利用现有的电力线进行通信，无需额外的布线，降低了成本。

同时，电力线覆盖范围广泛，能够在室内和室外实现通信。

然而，电力线作为传输媒介也存在一些问题，如传输距离受限、传输速率较低、干扰较多等。

因此，电力线载波通信一般用于短距离的低速数据传输，如智能家居、智能电网等领域。

电力线路载波通讯随着社会的进步和科技的发展，电力供应已经成为人们生活中不可或缺的部分。

为了提高电力系统的安全性和可靠性，电力线路的通讯系统也逐渐发展起来。

其中，电力线路载波通讯技术因其高效、可靠的特点而备受关注。

本文将从电力线路载波通讯的基本原理、应用领域以及未来发展趋势等方面进行探讨。

一、基本原理电力线路载波通讯是一种将电力线路作为传输介质的通信方式，利用电力线路本身的特性进行数据传输。

其基本原理是利用频率高于电力系统运行频率的载波信号，通过调制、解调等技术手段，在电力线路中传输通信信号。

通过在电力线路上布设载波通信设备，可以实现在电力线路上双向传输数据。

在电力线路载波通讯中，主要采用的载波信号频段有低频载波和高频载波两种。

低频载波一般选择在2kHz到150kHz的频段，适用于远程距离传输；高频载波则选择在5MHz到150MHz的频段，适用于局域网和近距离传输。

通过合理的选择载波信号频段，可以满足不同距离、不同应用场景下的通讯需求。

二、应用领域电力线路载波通讯广泛应用于电力系统中的各个环节，为电力系统的运行提供了重要的支持。

1.远程监控和控制电力线路载波通讯可实现对电力设备的远程监控和控制。

通过在电力线路上部署载波通信终端设备，可以对电力系统中的关键设备进行实时监测，并实现对其进行远程控制。

这种方式不仅提高了电力系统的运行效率，还减少了维护人员的工作量。

2.电力信息采集电力线路载波通讯广泛应用于电力信息采集系统中。

通过在电力线路上安装载波通信设备，可以实现对电量、功率因数等关键数据的采集。

这些数据可以帮助电力公司实时监测电力负荷，满足用户不同需求，并进行合理的电网调度。

3.智能电网随着智能电网的发展，电力线路载波通讯也越来越重要。

通过在电力线路上布设载波通信设备，可以实现对电力系统中各个环节的智能化管理。

智能电表、智能变电站等智能设备的使用，大大提高了电力系统的安全性和稳定性。

三、未来发展趋势电力线路载波通讯技术在未来还有很大的发展空间。

电力线载波通信的原理电力线载波通信是一种在电力配电线路上通过载波通信技术进行信号传输的通信方式。

它利用了电力线路的导线和设备构成的传输媒介，通过将通信信号叠加到电力信号中进行传输，实现信息在电力线上的传输和接收。

电力线载波通信的基本原理是将需要传输的通信信号通过特定的调制技术调制到一定频率范围内的载波信号中，然后将这个载波信号通过耦合装置耦合到电力线上，利用电力线本身的导电性质将载波信号传输到接收端。

接收端通过相应的解调技术将接收到的载波信号解调还原为原始的通信信号。

电力线载波通信主要包括三个基本要素：调制、耦合和解调。

调制是将需要传输的通信信号调制到载波信号上的过程。

该过程中，通信信号被转换成适合传输的频率范围内的调制信号。

调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

耦合是将调制后的载波信号耦合到电力线上的过程。

这一过程需要借助耦合装置将载波信号注入到电力线中。

一般来说，耦合装置可以分为无源耦合装置和有源耦合装置。

无源耦合装置主要有串联电容、并联电容和电力线电容耦合器等，有源耦合装置则利用调制器与信号源直接相连。

通过耦合装置的作用，载波信号可以与电力信号共同传输。

解调是将接收到的载波信号恢复为原始的通信信号的过程。

在接收端利用解调技术，将接收到的载波信号进行解调，去除载波信号中的调制信息，恢复出原始的通信信号。

在电力线载波通信中，为了保证通信信号的传输效果，需要充分考虑实际环境的影响。

一方面，电力线可能存在各种噪声干扰，如电力设备的开关噪声、电力谐振噪声等。

为了抑制这些噪声的影响，可能需要采用滤波和降噪等技术。

另一方面，电力线的传输特性也会对通信信号的传输造成一定的影响，比如信号衰减和传播延迟等。

因此，需要在设计中充分考虑电力线特性，并采用合适的调制和解调技术来提高通信信号的传输质量。

电力线载波通信具有一定的优势和应用前景。

首先，电力线网覆盖广泛，可以方便地实现信息的传输。

电力线载波通信原理电力线载波通信是一种利用电力线作为传输介质进行通信的技术，它可以在不需要额外布线的情况下，实现数据传输和通信功能。

在现代智能电网建设中，电力线载波通信技术被广泛应用，为电力系统的监测、控制和通信提供了便利。

本文将介绍电力线载波通信的原理及其应用。

电力线载波通信利用电力线作为传输介质，通过在电力线上叠加高频载波信号来进行通信。

其原理是利用电力线本身的传输特性，将高频信号叠加在电力线上，通过电力线传输到各个终端，再经过解调器解调出原始信号。

这样就实现了在不需要额外布线的情况下，进行数据传输和通信的功能。

电力线载波通信的原理主要包括三个部分，调制、传输和解调。

首先是调制，即将要传输的信号转换成适合在电力线上传输的高频载波信号。

然后是传输，将调制后的高频载波信号叠加在电力线上进行传输。

最后是解调，即在接收端通过解调器将传输过来的高频载波信号解调出原始信号。

通过这三个步骤，就实现了在电力线上传输数据和进行通信的功能。

电力线载波通信技术在电力系统中有着广泛的应用。

首先，在智能电网建设中，电力线载波通信可以实现电力系统的远程监测和控制，提高了电力系统的自动化水平。

其次，在电力线通信网中，可以实现各种类型的数据传输，包括语音、图像、视频等多媒体数据的传输。

此外，在家庭电力网络中，也可以利用电力线进行局域网的组网，实现家庭网络的覆盖。

总的来说，电力线载波通信技术是一种利用电力线作为传输介质进行通信的技术，它利用电力线本身的传输特性，实现了在不需要额外布线的情况下进行数据传输和通信的功能。

在智能电网建设、电力系统监测控制、多媒体数据传输等方面有着广泛的应用。

随着技术的不断发展，电力线载波通信技术将会在电力系统中发挥越来越重要的作用。

电力线载波通信技术一、概述电力线载波通信技术是指利用电力线作为传输介质，通过调制和解调技术实现信息的传输和接收。

它具有传输距离远、成本低、覆盖面广等优点，被广泛应用于智能电网、智能家居等领域。

二、技术原理1. 信号调制电力线载波通信技术采用的是频分多路复用（FDMA）方式，即将不同频率的信号通过调制技术叠加在电力线上进行传输。

常用的调制方式有幅度键控（ASK）、频率键控（FSK）和相位键控（PSK）等。

2. 信号解调接收端采用与发送端相同的调制方式进行解调，将叠加在电力线上的多个频率信号分离出来，得到原始信息。

常用的解调方式有同步检测法、相位锁定环路法等。

3. 抗干扰能力由于电力线本身就存在噪声干扰和衰减等问题，因此电力线载波通信技术需要具备较强的抗干扰能力。

一般采用差分编码、前向纠错码等技术来提高系统的可靠性和抗干扰能力。

三、应用场景1. 智能电网电力线载波通信技术被广泛应用于智能电网中，可以实现对电网中各个节点进行监测、控制和管理。

例如，可以通过电力线传输数据来实现对电表的远程抄表、对配电变压器的监测等功能。

2. 智能家居随着智能家居市场的快速发展，电力线载波通信技术也逐渐成为了智能家居领域的重要组成部分。

例如，可以通过在插座上安装载波通信模块来实现对家庭灯光、空调等设备的远程控制。

3. 其他领域除了智能电网和智能家居领域外，电力线载波通信技术还被广泛应用于工业自动化、交通管理等领域。

例如，在工业自动化中可以利用该技术实现对生产线设备的远程监测和控制。

四、发展趋势1. 高速化目前，电力线载波通信技术主要应用于低速数据传输，但是随着技术不断发展，未来将实现更高速的数据传输，以满足更多应用场景的需求。

2. 智能化随着智能化时代的到来，电力线载波通信技术也将不断向智能化方向发展。

例如，可以通过与人工智能技术结合，实现对电网中各个节点的自主控制和管理。

3. 安全性由于电力线是一种公共资源，因此在使用电力线载波通信技术时需要考虑数据的安全性问题。

电力线载波通信技术在电力安全监测中的应用分析近几十年来，随着信息技术的快速发展，电力行业也不断迎来了新的变革。

电力线载波通信技术作为一种基于电力线路进行数据传输的通信方式，在电力安全监测中发挥了重要作用。

本文将结合电力线载波通信技术的原理和特点，对其在电力安全监测中的应用进行分析和探讨。

一、电力线载波通信技术的原理和特点电力线载波通信技术是利用电力线路作为传输介质，在电力线上通过高频载波信号传输数据的一种通信方式。

其原理是通过在发射端将要传输的数据转化为高频载波信号，并通过电力线传输到接收端，再将载波信号转化为原始数据。

与传统的有线通信相比，电力线载波通信技术具有以下几个特点：1. 强大的穿透力：电力线作为一种已经存在的基础设施，无须建立额外的通信线路，能够穿越各种环境，实现长距离的数据传输。

2. 可靠稳定：电力线路本身就是稳定可靠的，通过电力线进行数据传输可以有效地避免外界干扰和传输误差的问题。

3. 效率高：电力线载波通信技术能够实现高速数据传输，为电力安全监测提供了实时、准确的数据支持。

二、电力线载波通信技术在电力安全监测中的应用1. 电力设备状态监测：电力线载波通信技术可以实时监测电力设备的运行状态，如变压器、开关设备等，对设备的温度、电流、电压等参数进行监测和分析。

通过掌握设备的状态信息，可以及时发现潜在的故障隐患并采取有效的维修措施，确保电力系统的安全运行。

2. 故障诊断与预警：电力线载波通信技术的高速数据传输能力使得电力安全监测系统能够及时获取电力线路上的故障信息，并对其进行诊断和预警。

通过对数据的分析和处理，可以提前发现线路的异常情况，避免因故障而导致的电力中断和事故发生。

3. 监测和控制电力负荷：电力线载波通信技术可以通过远程控制终端对电力负荷进行实时监测和控制。

通过对负荷进行监测和分析，可以合理调度电力系统资源，确保电力供应的稳定性和安全性。

4. 安全巡检和防盗功能：电力线载波通信技术还可以与视频监控系统、安全报警系统等进行集成，实现对电力线路的安全巡检和防盗监控。

电力载波通信原理_电力载波通信的优缺点电力线载波通信简介电力线载波通信（powerlinecarriercommunication）以输电线路为载波信号的传输媒介的电力系统通信。

由于输电线路具备十分牢固的支撑结构，并架设3条以上的导体（一般有三相良导体及一或两根架空地线），所以输电线输送工频电流的同时，用之传送载波信号，既经济又十分可靠。

这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。

载波通信方式（1）电力线载波通信。

这种通信具有高度的可靠性和经济性，且于调度管理的分布基本一致。

但这种方式受可用频谱的限制，并且抗干扰性能稍差。

（2）绝缘架空地线载波通信。

这种通信设备简单、造价低，可扩展电力线载波通信频谱，送电线路检修接地期间可以不中断通信，受系统短路接地故障影响较小，易实现长距离通信。

其缺点是易发生瞬时中断。

电力载波通信的优点只需要两端加上阻波器等少量设备即可实现通讯、远传等功能，投资小！电力线载波通信的缺点1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10dB-30dB）。

通讯距离很近时，不同相间可能会收到信号。

一般电力载波信号只能在单相电力线上传输；3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。

线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；4、电力线存在本身因有的脉冲干扰。

目前使用的交流电有50HZ和60HZ，则周期为20ms 和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因定干扰必须加以处理。

有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交。
