1
目的指导现场2
适用范围此文件适3定义
4带表卡尺4.1仪器相关
4.2读数方法4.2.1一般我们为100
格，4.2.24.2.3读数举例a.尺
框指b.尺
框指为
0.05m c.尺
框指4.3正确使用带表
游标4.3.14.3.24.3.3带表卡尺操作指导书
卡尺是一种用来测量外尺寸、孔、台阶、高度差及凹槽等相关尺寸或距离的量具，具有多种测量功能，根据结构与功能可分为：游标卡尺、数显卡尺、带表卡尺、深度卡尺、高度卡尺和特种卡尺。带表游标卡尺的读数由尺身，尺框，表盘，指针组成，通常尺身刻度每间隔为1mm，而表盘每指
一格为0.01mm（如指在每一格中间左右，即读其估计值）使用前应将卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳、不得时紧时松或卡住现象，用紧固螺钉固定尺框身读数不应发生变化，
检查零位，轻轻推动尺框，使两侧量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并
且表盘指针指向‘0’，同时，检查尺身与尺框是否在刻度线上对齐。
测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力太大，以免影响测量精度。内量爪台阶测量面
主尺外量爪指针读数盘滑尺固定螺丝表盘固定螺丝
刻度线
4.3.4 4.3. 5
5数显卡尺
5.1 5.1.
1
5.1.
2刻度尺寸=电子显示数
5.2正确使用
5.2. 1 5.2. 2
5.2. 3将标
准件
或工
件某
一尺
寸作
为基
准尺
寸，
把液
晶显
示上
数值
清零
后对
被测
工件
进行
相对
测
量，
即可

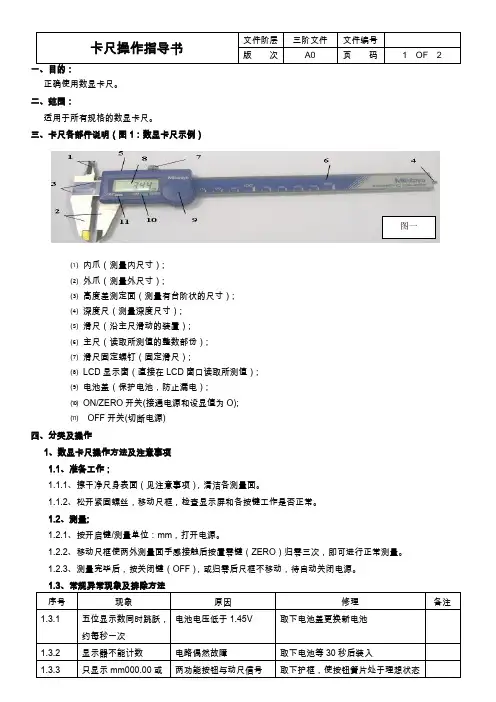

数显卡尺的读数由尺身，尺框、滑动器，电子显示器组成，通常尺身刻度每间隔为1mm。而滑动器滑动最小刻度为0.01，当电子显示1mm时尺身刻度为一格。相当于带表卡尺读数比较简单，电子显示上数据为测量值。
测量外形尺寸时，应先将游标卡尺活动量爪张开，使工件自由地放入两量爪之间，然后量爪贴靠在工件表面上，用手移动卡框，使活动量爪紧密贴在工件表面上。注意：1测量时工件两端面与量爪不得倾斜。2.测量时，不得使用量爪间距离小于工件尺寸，而强制将量爪卡到零件上。
测量内径尺寸时，应将两刀口內量爪分开且距离小于被测尺寸，放入被侧孔内后再移动尺框内量爪使其在工件表面紧密接触，即可以在卡尺进行读数。注意：游标卡尺测量在工件两端孔的直径位置处，且不得倾斜。
观察卡尺外观有无影响测量的缺陷，且移动测量面接触良好，观察测量面是否可靠，各功能按钮工作是否正常。
将测量面、导向面清理干净后，打开电源开关"ON",移动两外测量面至接触，按动“ZERO",将电子显示数值清零后，即可进行测量.
测出工件的偏差值。当小于基准尺寸时，显示数值前面出现‘-’。
5.2. 4对同一测量结果，即可用公制单位‘mm’表示，也可用英制单位‘in’表示，在任意测量位置，按动公英制转换按钮，选择测量单位，当选择‘in'或'mm''单位时显示屏上将显示’in''或'mm'符号
。
