游标卡尺作业指导书
1 目的
为保证本公司使用卡尺的测量准确度,实现量值统一与溯源,规范卡尺的校准程序,特制定本作业指导书。
2 适用范围
本指导书适用于AML内测量范围≤500mm的卡尺。
3 计量标准
经外校合格的量块,外径千分尺及配套装置。
4 校准条件
温度: 22±3oC;相对湿度: 10%RH～70%RH。
5 校准周期
三个月

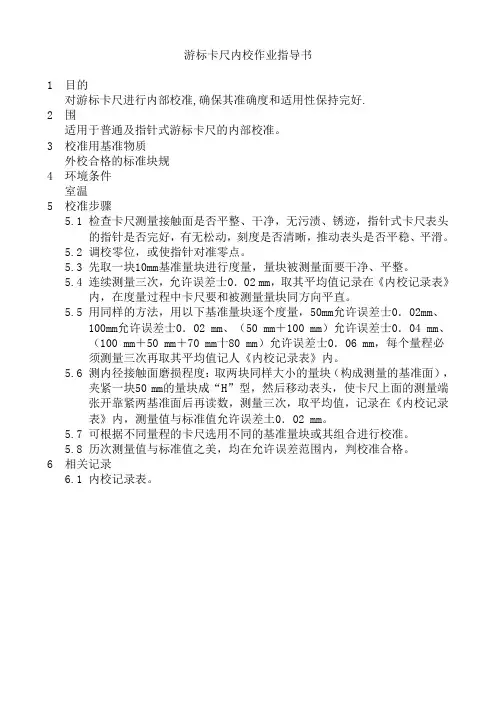

6 校准过程及方法（参照国标 JJG30-2002)
准备
校准前,先清洁量具,卡尺、量块及千分尺应平衡温度1~2小时。
外观检查
6.2.1 卡尺表面应镀层均匀,标尺标记应清晰,表蒙透明清洁。不应有锈蚀,碰伤,毛刺,镀层脱落及
明显划痕,无目力可见的断线或粗细不均等影响测量准确性和读数准确性的外观质量其他缺陷。
6.2.2 卡尺上的标识完整:制造商,CMC及序列号等。
各部分相互作用
6.3.1 尺框在尺身上顺畅地滑动, 无阻碍。
6.3.2 制动螺丝作用可靠。
6.3.3 尺框与尺身配合良好, 无明显间隙。
内爪的示值误差.
两个外量爪及两个内量爪能很好地并拢, 游标上的第一刻线及最后一刻线均能与尺身上的相应刻线对齐。
放一个10mm的量块在卡尺的外量爪中间, 锁紧制动螺丝,量块可以移动但不会掉下来, 在此时沿着卡尺身方向测量两个内量爪之间的距离,测量三个点, 其中有最大偏差的读数即为测10mm
量块时的误差值,最大误差不超过±, 最大与最小值之差为内量爪的平行度,不可以超过下表规定。
测量范围(mm) 内量爪平行度
0-150
0-200
0-300
外量爪的示值误差
用外量爪测量量块, 记录卡尺上的示值。
下表列出了外量爪的测量点及允许测量误差:
卡尺类型测量范围(mm) 分度值(mm) 允许误差(mm) 测量点(mm)
数显式 0-150 ± 10 20
0-200 ± 20
0-300 ± 243
游标式
表盘式 0-150 ± 10 20
0-200 ± 20
0-300 ± 243
0-500 ± 75 150 250 468 对于每一测量点,用外卡测量时应使用两个位置,靠内的位置及靠外的位置;用内爪测量时使用中间位置2.(图见下页)
深度尺校准
深度标尺, 检查20mm处的深度值.将20mm的量块放在一级平台上, 用尺身端部与量块接触, 滑动深度标尺与平台面接触, 卡尺的示值误差不能超过下面中的列出值:
卡尺类型测量范围(mm) 分度值(mm) 允许误差 (mm)
数显式 0-150 ±
0-200 ±
0-300 ±
游标式
表盘式 0-150 ±
0-200 ±
0-300 ±
7、结论
校准结果在合格范围内,卡尺为合格,贴上合格标贴并填写校准报告,否则为不合格,不合格根据其实际情况做出维修和报废处理,维修后须再做校准。
