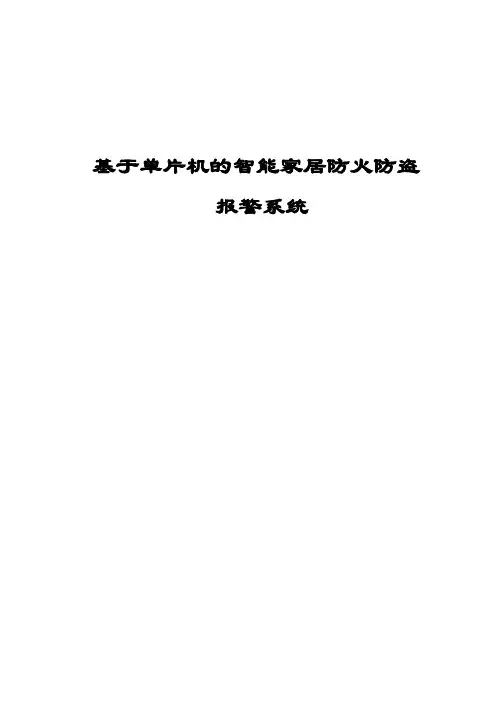

基于单片机的智能家居防火防盗
报警系统
摘要
随着社会的不断进步和科学技术、经济的发展，人们的生活水平得到很大的提高，人们愈加注重人身安全，因而也对防火防盗措施提出了新的要求。
本设计所做的智能家居控制系统包括室内信息智能监控功能、输入与实时显示功能、声光报警功能等。本文利用单片机结合传感器技术而开发设计了这一防火防盗报警系统。本设计采用DYP-
ME003人体红外感应模块、18B20温度传感器和MQ_2烟雾传感器检测信号，然后将信号传送给单片机处理,实现声光报警。该系统通过按键对系统的温度和烟雾的浓度进行初始化设置，利用LED显示模块对系统的温度和烟雾的浓度进行实时显示。该系统结构简单、性能稳定、使用方便、价格低廉，具有一定的实用价值。
关键字：防火防盗报警 18B20 MQ_2 DYP-ME003
Abstract
With society’s progress and development of science and technology, economy, people's living standard has been greatly improved. People pay more attention to personal safety, thus they put forward new requirements for the fire and security measures.
In this design ,the intelligent family- house control system includes this function : indoor information intelligent monitoring , the input and real-time
display ,sound and light alarm, and so on .The design is a fire and security system, which combines sensor technology with microcontroller. This design adopts the DYP-ME003 human body infrared sensor module,18b20 temperature sensor and MQ_2 smoke sensor to detection signal. These sensor send the signals to microcontroller process these signal and drive alarm circuit to achieve sound and light alarm .The fir temperature and smoke concentration are initialized in this system.,and are displayed in the LED display .The system has the advantages of simple structure ,stable performance ,conventional operation ,low price ,and has a certain practical value .
Keywords : The fire and security
system,18b20,MQ_2,DYP-ME003
目录
摘要...................................................... I Abstract ................................................. II 目录.................................................... III 1 绪论. (1)
2系统总设计 (2)
设计内容与要求 (2)
系统设计的总体思路 (2)
3方案论证与比较 (4)
4系统硬件结构 (5)
整体硬件设计思路 (5)
单片机电路AT89S52 (5)
(5)
(6)
(8)
温度传感电路 (9)
DS18B20介绍 (9)
DS18B20工作电路 (10)
烟雾传感电路 (10)
(10)
MQ-2传感器的特性及主要技术指标 (11)
ADC0832介绍 (12)
(14)
非法入侵电路 (14)
DYP-ME003红外人体传感器 (14)
报警电路 (15)
蜂鸣器 (16)
按键 (16)
LED灯 (17)
显示电路 (17)
5系统软件设计 (18)
主程序模块 (19)
温度采集处理模块 (20)
烟雾采集处理模块 (22)
6程序调试与分析 (27)
总结 (31)
致谢 (32)
参考文献 (33)
附录1 基于单片机的智能家居防火防盗报警系统仿真图 (34)
附录2 基于单片机的智能家居防火防盗报警系统程序源代码 (35)
1 绪论
现代化的建筑规模大、标准高、人员密集、设备众多，对防火要求极为严格。随着我国经济建设的发展，各种高层建筑、大中型商业建筑、厂房不断涌现，对消防报警系统提出了更高更严的要求。为了早期发现和通报火灾，防止和减少火灾危害，保护人身和财产安全，保卫社会主义现代化建设，在现代化的工业民用建筑、宾馆、图书馆、科研和商业部门，火灾自动报警系统已成为必不可少的设施。工程设计、安装和使用是否正确不仅直接影响到建筑的消防安全而且也直接关系到各种消防设施能否真正发挥作用。因此，火灾报警系统的设计显得尤为重要。
火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，提醒人们注意火灾的发生。我国的火灾自动报警控制系统经历了从无到有、从简单到复杂的发展过程，其智能化程度也越来越高。目前国内厂家多偏重用于大型仓库、商场、高级写字楼、宾馆等场所大型火灾报警系统的研发，他们采用集中区域报警控制方式，其系统复杂、成本较高。而在居民住宅区、机房、办公室等小型防火单位，需要设置一种简单的、廉价实用的火灾自动报警装置。
除了火灾给人们带来生命财产安全，意外入侵也时刻威胁着人们的人身安全。从现代人们住宅发展的趋势来看，现代人们住宅主要是向群体花园式住宅区发展，向高空中发展，一般都是一个住宅区有几栋至几十栋以上，但目前市面上所拥有的家庭电子防盗报警器，只能用于单一的住宅单元，不利于统一管理，而且也不能满足现代住宅区的发展要求，所以很有必要对家庭电子防盗报警器进一步完善和提高。本设计就是为了满足现代住宅防火防盗的需要而设计的家庭式电子防火防盗系统。
