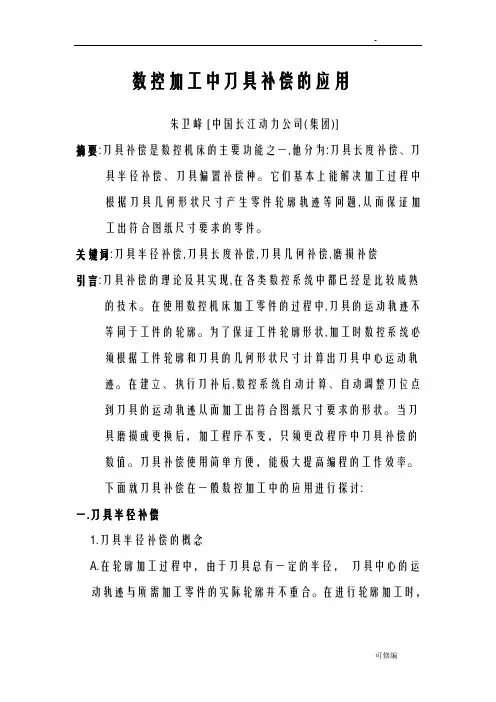

数控加工中刀具补偿的应用朱卫峰[中国长江动力公司(集团)]摘要:刀具补偿是数控机床的主要功能之一,他分为:刀具长度补偿、刀具半径补偿、刀具偏置补偿种。
它们基本上能解决加工过程中根据刀具几何形状尺寸产生零件轮廓轨迹等问题,从而保证加工出符合图纸尺寸要求的零件。
关键词:刀具半径补偿,刀具长度补偿,刀具几何补偿,磨损补偿引言:刀具补偿的理论及其实现,在各类数控系统中都已经是比较成熟的技术。
在使用数控机床加工零件的过程中,刀具的运动轨迹不等同于工件的轮廓。
为了保证工件轮廓形状,加工时数控系统必须根据工件轮廓和刀具的几何形状尺寸计算出刀具中心运动轨迹。
在建立、执行刀补后,数控系统自动计算、自动调整刀位点到刀具的运动轨迹从而加工出符合图纸尺寸要求的形状。
当刀具磨损或更换后,加工程序不变,只须更改程序中刀具补偿的数值。
刀具补偿使用简单方便,能极大提高编程的工作效率。
下面就刀具补偿在一般数控加工中的应用进行探讨:一.刀具半径补偿1.刀具半径补偿的概念A.在轮廓加工过程中,由于刀具总有一定的半径,刀具中心的运动轨迹与所需加工零件的实际轮廓并不重合。
在进行轮廓加工时,刀具中心偏离零件的实际轮廓表面(图纸中所要加工对象的轮廓)一个刀具半径值。
这种偏移,称为刀具半径补偿。
B.采用刀具半径补偿的作用和意义数控机床一般都具备刀具半径补偿的功能。
在加工中,使用数控系统的刀具半径补偿功能,就能避开数控编程过程中的繁琐计算,而只需计算出工件加工轮廓轨迹的起始点坐标值即可。
同时,利用刀具半径补偿功能,还可以实现同一程序的粗、精加工以及同一程序的阴阳模具加工等功能。
C.刀具半径补偿指令的使用方式根据ISO 标准规定,当刀具中心轨迹在编程轨迹前进方向的左边时,称为左刀补,用G41表示;刀具中心轨迹在编程轨迹前进方向的右边时,称为右刀补,用G42表示;注销刀具半径补偿时用G40表示。
2 刀具半径补偿过程A.刀具半径补偿建立:当输入的程序段包含有G41/G42命令时,系统认为此时已进入刀补建立状态。

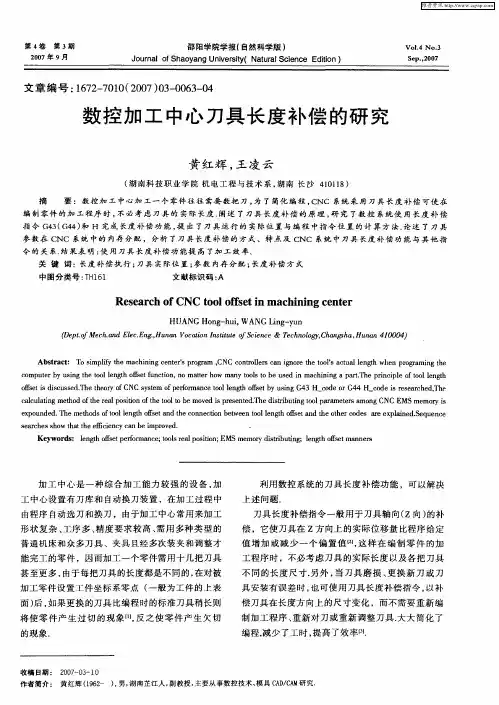

数控加工中心刀具长度补偿的研究加工中心刀具补偿的研究摘要:数控加工中心加工一个零件往往需要数把刀,为了简化编程,CNC系统采用刀具长度补偿可使在备制零件的加工程序时,不必考虑刀具的实际长度.阐述了刀具长度补偿的原理,研究了数控系统使用长度补偿旨令G43(G44)和H完成长度补偿功能,提出了刀具运行的实际位呈与编程中指令位置的计算方法.论述了刀具民数在CNC系统中的内存分配,分析了刀具长度补偿的方式、特点及CNC 系统中刀具长度补偿功能与其他指令的关系.结果表明:使用刀具长度补偿功能提高了加工效率。
加工中心是一种综合加工能力较强的设备,加工中心设置有刀库和自动换刀装置,在加工过程中由程序自动选刀和换刀,由于加工中心常用来加工形状复杂、工序多、精度要求较高、需用多种类型的普通机床和众多刀具、夹具且经多次装夹和调整才能完工的零件,因而加工一个零件需用十几把刀具甚至更多,由于每把刀具的长度都是不同的,在对被加工零件设置工件坐标系零点(一般为工件的卜表面)后,如果更换的刀具比编程时的标准刀具稍长则将使零件产生过切的现象Ul,反之使零件产生欠切的现象.利用数控系统的刀具长度补偿功能,可以解决上述问题.刀具长度补偿指令一般用于刀具轴向(Z向)的补偿,它使刀具在Z方向上的实际位移量比程序给定值增加或减少一个偏置值t2],这样在编制零件的加工程序时,不必考虑刀具的实际长度以及各把刀具不同的长度尺寸.另外,当刀具磨损、更换新刀或刀具安装有误差时,也可使用刀具长度补偿指令,以补偿刀具在长度方向上的尺寸变化,而不需要重新编制加工程序、重新对刀或重新调整刀具.大大简化了编程,减少了工时,提高了效率。
1 CNC系统执行刀具长度补偿功能分析1.1刀具长度补偿功能的运行分析刀具长度补偿是通过执行含有G43 ( G44)和H指令来实现,其指令格式为G43Z_H_或G44Z_H_,即把编程的Z坐标值加上(或减去)H_代码所指定的偏置寄存器中预设的偏置值或补偿值a后作为CNC实际执行的Z坐标值使用G43,G44指令时,无论用绝对坐标还是用增量坐标编程,程序中指定的Z轴移动的终点坐标值,都要与H所指定寄存器中的偏置量a进行运算,然后把运算结果作为终点坐标值进行加工当执行程序段G43Z_ H_时,刀具移动到的实际位置的Z坐标值为Z实际值=Z指令值+H中的偏置值;当执行程序段G44Z_ H_时,刀具移动到的实际位置的Z坐标值为Z实际值=Z指令值一H_中的偏置值.式中偏置值可以是正值,也可以是负值(6]当偏置值(补偿值)的士号与Z坐标指令值的士号相一致时:用G43指令时,刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值+刀具长度补偿值;用G44指令时,刀具移动到的实际位置的Z坐标值等于:Z坐标指令值一刀具长度补偿值.当偏置值(补偿值)的士号与Z坐标指令值的士号相反时:用G43指令时,刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值十符号相反的刀具长度补偿值;用G44指令时,刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值一符号相反的刀具长度补偿值.零件加工完后,用G49或H00指令取消刀具长度补偿.当换刀时,用G43(G44)H_指令赋予了当前所用刀的刀长补偿而自动取消了前一把刀具的长度补偿.图1表示CNC中长度补偿指令G43的运行情况.图中Zo平面为工件的上表面,即工件坐标系的Z坐标原点位置.1.2刀具长度参数在CNC中的内存分配刀具长度补偿值可通过数据输人接口输入计算机.在CNC系统中,开辟一全程变量区,以存储刀具参数.可采用如下所示的用C语言描述的结构作为刀具参数的通用格式.Struct_OFFSETInt T_NUM;Int T_TYPE;Float几几L1;Float T_G_L2;Float T_G_R;Float TW_L1;Float T_WL2;Float毛WR;Float T_Time_life;其中T NUM表示刀具号;Tes TYPE为刀具的类型;T_G_L1,T_G_L2,T_G_R表示刀具的标准几何参数(单位为mm ) ; T_W_ L1, T_W_L2表示刀具的实际尺寸,是用于长度刀具补偿的量.2 CNC中刀具长度补偿的方式2.1本卜偿方式分析2.1.1机上测量方式采用Z向设定器(或用试切法)依次确定每把刀具与工件在机床坐标系中的相互位置关系,即利用刀尖(或刀具前端)在:方向上与工件坐标系原点的距离值作为长度补偿值(如图2所示).加工前分别调用刀库中的每把刀具,让Z轴回到机床参考点,再让刀具(或刀具前端)接触Zo平面,此时机床坐标系的Z坐标值直接作为每把刀的刀具长度补偿值.2.1.2机外刀具预调仪或自动测长装置十机内对刀方式具体方案有2种:其一是在刀具预调仪上测出的主轴端面至刀尖的距离输人计算机的刀具长度偏置寄存器中作为刀长补偿值(如图3所示)CNC系统中运行刀具长度补偿指令后,刀尖(或刀心)走程序要求的运动轨迹,这是因为数控系统假设的是刀尖(或刀心)相对于工件运动,而在刀具长度补偿有效之前,刀具相对于工件坐标系原点的坐标是机床上刀具长度定位基准点E点相对工件坐标系原点的坐标.试比较下列两个程序段运行后刀具的位置:G90G54GOOZ0G90G54GOOG43ZOH01显然如果程序段中没有运行刀具长度补偿指令时,会造成严重的撞击事故.其二是设标准刀具的长度补偿值为零,把在刀具预调仪上测出的各刀具长度与标准刀具的长度之差分别作为每刀把的刀具长度补偿植.其中,比标准刀具长的记为正值,比标准刀具短的补偿值记为负值(如图4所示)先通过机内对刀法测量出基准刀在返回机床参考点时刀位点在:轴方向与工件坐标系原点的距离,并输人偏置寄存器中.2.2刀具长度补偿方式的比较采用机上测量方法测量麻烦且误差大,需要很多占机调试工时,因此效率低,但投资少.当用同一把刀加工其它的工件时就要重新设置刀具长度补偿值.用机外刀具预调仪或自动测长装置测量不占用有效机时,把刀具调整工作事先在刀具预调仪上完成,而且机床在加工运行时,还可在对刀仪上测量其它刀具的长度,不必因为在机床上对刀而占用机床运行时间,提高效率,增加零件加工精度,充分发挥加工中心的作用,但是需添置刀具预调仪设备,成本较高.使用刀具长度作为刀长补偿,可以避免同一把刀具加工不同工件需修改刀具长度偏置.为了对刀具准备和管理更有效,可以按照一定的规则给每把刀具编号,作档案,把各刀具的相关参数,如长度、半径、刀具形状和角度等写在小标牌上;或者对每个刀柄都设置编码,如贴到每个刀柄的条形码或磁卡,刀具预调仪与管理计算机相连,计算机自动保存每把刀具调整完后的相关数据,也可以写人该刀柄的磁卡上,纳人计算机管理系统.这样即使是因刀库容量原因而取下来的刀具在下一次安装使用时,只需根据标牌上的刀长数值作为长度补偿值而不需再进行测量3 CNC系统中刀具长度补偿功能与其他指令的关系3.1刀具长度补偿与半径补偿功能的关系如果在零件的数控加工程序中,既有刀具长度补偿又有刀具半径补偿(在控制器中补偿)指令时,必须把含有长度补偿的程序段写在含有半径补偿的程序段前面,否则半径补偿无效例如:在下面的程序段中:N50 GOOG41X20Y20D02N60 GOOG43Z10数控系统不执行刀具半径补偿若改为:N50 GOOG43Z10N60 GOOG41X20Y20D02则数控系统既执行刀具半径系统又执行刀具长度补偿指令.3.2刀具长度补偿与其它指令的关系a.G43,G44指令只能用于直线运动之中,在非直线运动语句中使用时会产生报警;b.G43,G44为同组模态指令,它们会自动取消上次刀具长度补偿而不需要用专门的G49指令,为了安全起见,在一把刀加工结束或程序段结束时,都应取消刀具长度补偿;c.刀具长度补偿必须伴随相立的插补运动(GOO,GO1,G81,G83等)才能有效;d.对于立式两轴半数控系统不需要预先确定加工平面;e.在同一程序段内如果既有运动指令又有刀具长度补偿指令,机床首先执行刀具长度偿指令,然后再执行运动指令如:N100 GO1G43Z-IOHOSF100;4结论a.提出了采用刀具长度补偿指令G43比及G44 H,加工中心的刀具在所编制的零件加工程序控制下在Z方向上的实际位置的计算方法;b.论述了用C语言描述的结构作为刀具参数的通用格式,在CNC 系统中,开辟一全程变量区,以存储刀具参数;c.对刀具长度补偿的三种方式进行了分析比较;d.分析了CNC系统中刀具长度补偿功能与刀具半径补偿功能及其他指令的关系;注释:一般而言,刀具长度补偿对二轴和三轴联动数控加工有效,但对刀具摆动的四、五坐标联动数控加工则无效.刀具长度在进行刀位计算时可以不考虑,但后置处理计算过程中必须要考虑.文章中提出的刀具长度补偿在数控加工中中易于实现.在生产实际中可根据各个厂家的能力灵活选用刀具长度补偿方式.参考文献1刘雄伟.数控机床操们与编程,训教程.机械工业出版利2胡育辉.数控铣床加工中心.辽宁利技出版社3杨叔子.机械加工工艺师手册.北京:机械工业出版社,2001.4王叶萍.数控加工工艺的设计要点f川.新技术新工艺, 2005.5制虹.数控加工工艺与编程.北京:人民邮电出版子土,2004.。

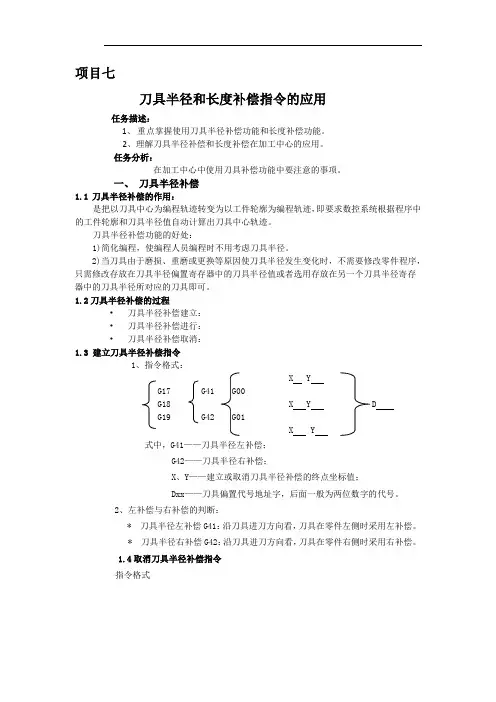

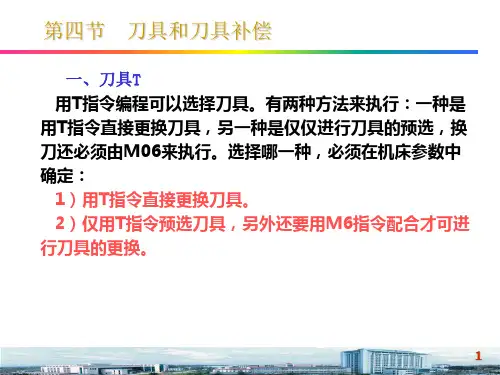

项目七刀具半径和长度补偿指令的应用任务描述:1、重点掌握使用刀具半径补偿功能和长度补偿功能。
2、理解刀具半径补偿和长度补偿在加工中心的应用。
任务分析:在加工中心中使用刀具补偿功能中要注意的事项。
一、刀具半径补偿1.1刀具半径补偿的作用:是把以刀具中心为编程轨迹转变为以工件轮廓为编程轨迹,即要求数控系统根据程序中的工件轮廓和刀具半径值自动计算出刀具中心轨迹。
刀具半径补偿功能的好处:1)简化编程,使编程人员编程时不用考虑刀具半径。
2)当刀具由于磨损、重磨或更换等原因使刀具半径发生变化时,不需要修改零件程序,只需修改存放在刀具半径偏置寄存器中的刀具半径值或者选用存放在另一个刀具半径寄存器中的刀具半径所对应的刀具即可。
1.2刀具半径补偿的过程•刀具半径补偿建立:•刀具半径补偿进行:•刀具半径补偿取消:1.3 建立刀具半径补偿指令1、指令格式:X YG17 G41 G00G18 X Y DG19 G42 G01X Y式中,G41——刀具半径左补偿;G42——刀具半径右补偿;X、Y——建立或取消刀具半径补偿的终点坐标值;Dxx——刀具偏置代号地址字,后面一般为两位数字的代号。
2、左补偿与右补偿的判断:* 刀具半径左补偿G41:沿刀具进刀方向看,刀具在零件左侧时采用左补偿。
* 刀具半径右补偿G42:沿刀具进刀方向看,刀具在零件右侧时采用右补偿。
1.4取消刀具半径补偿指令指令格式G00 X YG40 X ZG01 Y Z式中,G40 为取消刀具半径补偿指令说明:1. 功能:用于取消之前在指定平面上建立的刀具半径补偿。
2. 在刀具补偿前,必须用G17 G18 G19指定径补计算平面,开机默认是G17。
3. 取消刀补时,不用指明刀补号。
1.5刀具半径补偿的目的在数控铣床上进行轮廓的铣削加工时,由于刀具半径的存在,刀具中心(刀心)轨迹和工件轮廓不重合。
如果数控系统不具备刀具半径自动补偿功能,则只能按刀心轨迹进行编程,即在编程时给出刀具中心运动轨迹,如图7-1所示的点划线轨迹,其计算相当复杂,尤其当刀具磨损、重磨或换新刀而使刀具直径变化时,必须重新计算刀心轨迹,修改程序,这样既繁琐,又不易保证加工精度。

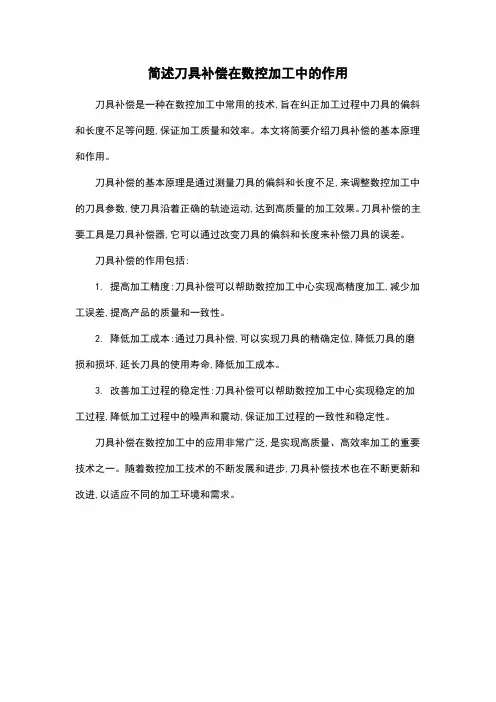

简述刀具补偿在数控加工中的作用
刀具补偿是一种在数控加工中常用的技术,旨在纠正加工过程中刀具的偏斜和长度不足等问题,保证加工质量和效率。
本文将简要介绍刀具补偿的基本原理和作用。
刀具补偿的基本原理是通过测量刀具的偏斜和长度不足,来调整数控加工中的刀具参数,使刀具沿着正确的轨迹运动,达到高质量的加工效果。
刀具补偿的主要工具是刀具补偿器,它可以通过改变刀具的偏斜和长度来补偿刀具的误差。
刀具补偿的作用包括:
1. 提高加工精度:刀具补偿可以帮助数控加工中心实现高精度加工,减少加工误差,提高产品的质量和一致性。
2. 降低加工成本:通过刀具补偿,可以实现刀具的精确定位,降低刀具的磨损和损坏,延长刀具的使用寿命,降低加工成本。
3. 改善加工过程的稳定性:刀具补偿可以帮助数控加工中心实现稳定的加工过程,降低加工过程中的噪声和震动,保证加工过程的一致性和稳定性。
刀具补偿在数控加工中的应用非常广泛,是实现高质量、高效率加工的重要技术之一。
随着数控加工技术的不断发展和进步,刀具补偿技术也在不断更新和改进,以适应不同的加工环境和需求。

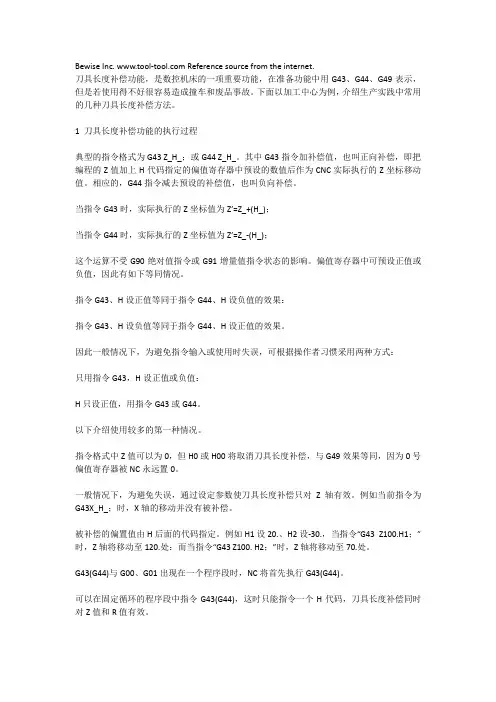

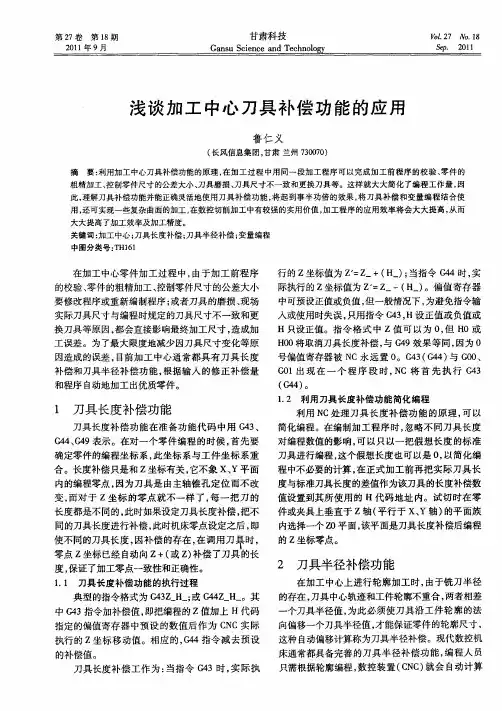

Bewise Inc. Reference source from the internet.刀具长度补偿功能,是数控机床的一项重要功能,在准备功能中用G43、G44、G49表示,但是若使用得不好很容易造成撞车和废品事故。
下面以加工中心为例,介绍生产实践中常用的几种刀具长度补偿方法。
1 刀具长度补偿功能的执行过程典型的指令格式为G43 Z_H_;或G44 Z_H_。
其中G43指令加补偿值,也叫正向补偿,即把编程的Z值加上H代码指定的偏值寄存器中预设的数值后作为CNC实际执行的Z坐标移动值。
相应的,G44指令减去预设的补偿值,也叫负向补偿。
当指令G43时,实际执行的Z坐标值为Z’=Z_+(H_);当指令G44时,实际执行的Z坐标值为Z’=Z_-(H_);这个运算不受G90绝对值指令或G91增量值指令状态的影响。
偏值寄存器中可预设正值或负值,因此有如下等同情况。
指令G43、H设正值等同于指令G44、H设负值的效果:指令G43、H设负值等同于指令G44、H设正值的效果。
因此一般情况下,为避免指令输入或使用时失误,可根据操作者习惯采用两种方式:只用指令G43,H设正值或负值:H只设正值,用指令G43或G44。
以下介绍使用较多的第一种情况。
指令格式中Z值可以为0,但H0或H00将取消刀具长度补偿,与G49效果等同,因为0号偏值寄存器被NC永远置0。
一般情况下,为避免失误,通过设定参数使刀具长度补偿只对Z轴有效。
例如当前指令为G43X_H_;时,X轴的移动并没有被补偿。
被补偿的偏置值由H后面的代码指定。
例如H1设20.、H2设-30.,当指令“G43 Z100.H1;”时,Z轴将移动至120.处:而当指令“G43 Z100. H2;”时,Z轴将移动至70.处。
G43(G44)与G00、G01出现在一个程序段时,NC将首先执行G43(G44)。
可以在固定循环的程序段中指令G43(G44),这时只能指令一个H代码,刀具长度补偿同时对Z值和R值有效。
三种补偿在数控加工中有3种补偿:刀具长度的补偿;刀具半径补偿;夹具补偿。
这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。
下面是三种补偿在一般加工编程中的应用。
一、刀具长度补偿:1.刀具长度的概念刀具长度是一个很重要的概念。
我们在对一个零件编程的时候,首先要指定零件的编程中心,然后才能建立工件编程坐标系,而此坐标系只是一个工件坐标系,零点一般在工件上。
长度补偿只是和Z坐标有关,它不象X、Y平面内的编程零点,因为刀具是由主轴锥孔定位而不改变,对于Z坐标的零点就不一样了。
每一把刀的长度都是不同的,例如,我们要钻一个深为50mm的孔,然后攻丝深为45mm,分别用一把长为250mm 的钻头和一把长为350mm的丝锥。
先用钻头钻孔深50mm,此时机床已经设定工件零点,当换上丝锥攻丝时,假如两把刀都从设定零点开始加工,丝锥因为比钻头长而攻丝过长,损坏刀具和工件。
此时假如设定刀具补偿,把丝锥和钻头的长度进行补偿,此时机床零点设定之后,即使丝锥和钻头长度不同,因补偿的存在,在调用丝锥工作时,零点Z坐标已经自动向Z (或Z)补偿了丝锥的长度,保证了加工零点的正确。
2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43(G44)和H指令来实现的,同时我们给出一个Z坐标值,这样刀具在补偿之后移动到离工件表面距离为Z的地方。
另外一个指令G49是取消G43(G44)指令的,其实我们不必使用这个指令,因为每把刀具都有自己的长度补偿,当换刀时,利用G43(G44)H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。
3.刀具长度补偿的两种方式(1)用刀具的实际长度作为刀长的补偿(推荐使用这种方式)。
使用刀长作为补偿就是使用对刀仪测量刀具的长度,然后把这个数值输入到刀具长度补偿寄存器中,作为刀长补偿。
使用刀具长度作为刀长补偿的理由如下:首先,使用刀具长度作为刀长补偿,可以避免在不同的工件加工中不断地修改刀长偏置。
数控加工中心刀具补偿的研究与应用谢民雄万向钱潮(桂林)汽车底盘部件有限公司摘要:刀具补偿是一个很重要的数控功能;数控加工中心加工一个零件通常需要数把刀,CNC系统通过补偿指令完成各把刀具补偿功能,以保证在加工过程中各把刀移动到正确的位置和下降到正确的高度。
理解领会刀具补偿的方式特点和正确应用刀具补偿各项功能,对于在工作生产中提高工作效率,保证安全生产具有十分重要的意义。
关键词:刀具补偿;方式特点;安全生产加工中心本质上就是数控铣床,但是相对于数控铣床则多增加了刀库和自动换刀装置,在加工过程中由程序自动选刀和换刀.由于加工中心常用来加工形状复杂、工序多、精度要求较高的零件,因而加工一个零件需用几把或十几把刀具甚至更多.由于每把刀具的直径大小和长度都是不同的,在对被加工零件确定工件坐标系零点后,有必要引入刀具补偿功能,以保证在加工过程中各把刀下降到正确的高度和以正确的刀具路径进行切削加工。
刀具补偿可分为刀具长度补偿和刀具半径补偿。
长度补偿是指主轴轴向的补偿,也就是铣刀轴向的补偿,而对于铣刀径向的补偿,也就是每把铣刀直径大小不一样,在直径方向的补偿叫半径补偿。
一.刀具半径补偿1.刀具半径补偿意义:数控加工中心在程序运行时将刀具当做一个点做轨迹运动。
比如用刀具R3铣边长100的正方形凸台时,程序按边长100的正方形尺寸输入,而刀具轴心的轨迹是边长106的正方形,则工件上铣削的是符合图纸尺寸的100的正方形。
假如不用刀具半径补偿功能,则加工时刀具轴心的轨迹是边长100的正方形,则工件上铣削出的是边长为94的正方形凸台,不符合图纸尺寸的要求。
2.指令格式G17/G18/G19 G00/G01 G41/G42 IP_D_G41:刀具半径左补偿G42:刀具半径右补偿半径补偿仅能在规定的坐标平面内进行,使用平面选择指令G17、G18或G19可分别选择XY、ZX或YZ平面为补偿平面。
半径补偿必须规定补偿号,由补偿号D存入刀具半径值,则在执行上述指令时,刀具可自动左偏(G41)或右偏(G42)一个刀具半径补偿值。
三种补偿在数控加工中有3种补偿:刀具长度的补偿;刀具半径补偿;夹具补偿。
这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。
下面是三种补偿在一般加工编程中的应用。
一、刀具长度补偿:1.刀具长度的概念刀具长度是一个很重要的概念。
我们在对一个零件编程的时候,首先要指定零件的编程中心,然后才能建立工件编程坐标系,而此坐标系只是一个工件坐标系,零点一般在工件上。
长度补偿只是和Z坐标有关,它不象X、Y平面内的编程零点,因为刀具是由主轴锥孔定位而不改变,对于Z坐标的零点就不一样了。
每一把刀的长度都是不同的,例如,我们要钻一个深为50mm的孔,然后攻丝深为45mm,分别用一把长为250mm 的钻头和一把长为350mm的丝锥。
先用钻头钻孔深50mm,此时机床已经设定工件零点,当换上丝锥攻丝时,假如两把刀都从设定零点开始加工,丝锥因为比钻头长而攻丝过长,损坏刀具和工件。
此时假如设定刀具补偿,把丝锥和钻头的长度进行补偿,此时机床零点设定之后,即使丝锥和钻头长度不同,因补偿的存在,在调用丝锥工作时,零点Z坐标已经自动向Z (或Z)补偿了丝锥的长度,保证了加工零点的正确。
2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43(G44)和H指令来实现的,同时我们给出一个Z坐标值,这样刀具在补偿之后移动到离工件表面距离为Z的地方。
另外一个指令G49是取消G43(G44)指令的,其实我们不必使用这个指令,因为每把刀具都有自己的长度补偿,当换刀时,利用G43(G44)H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。
3.刀具长度补偿的两种方式(1)用刀具的实际长度作为刀长的补偿(推荐使用这种方式)。
使用刀长作为补偿就是使用对刀仪测量刀具的长度,然后把这个数值输入到刀具长度补偿寄存器中,作为刀长补偿。
使用刀具长度作为刀长补偿的理由如下:首先,使用刀具长度作为刀长补偿,可以避免在不同的工件加工中不断地修改刀长偏置。
数控机床刀具补偿分析【摘要】数控加工中刀具补偿得到了广泛应用。
在实际加工的过程中,由于不同刀具的半径都各不相同,在加工中会产生很大的加工误差。
因此,在实际加工时必须通过刀具补偿的指令,使数控车床根据实际使用的刀具尺寸,自动调整其坐标轴的移动量,如果能够合理建立和灵活的运用刀具补偿功能,就会对简化编程和提高数控加工的质量会带来极大的帮助。
本文就加工中如何的应用刀具补偿作一些探讨。
针对刀具补偿功能在数控中的应用,研究它在加工中存在的问题对此进行解决,尽量避免刀补问题的发生。
【关键词】:刀具半径补偿;功能;应用;程序;指令目录引言 (1)一、刀具半径补偿 (2)二、刀具长度补偿 (2)三、数车中刀具补偿的应用 (3)(一)数车刀尖圆弧半径补偿误差分析 (3)(二)数车刀尖圆弧半径补偿方法 (4)(三)刀尖圆弧半径补偿注意事项 (5)四、加工中心刀具补偿应用 (5)(一)刀具长度补偿引起误差分析 (6)(二)刀具长度补偿方法 (6)五、加工举例 (6)(一)加工中心刀具长度补偿实例 (6)(二)数车刀尖圆弧半径补偿实例 (8)总结 (10)参考文献 (11)谢辞 (12)引言数控刀具补偿是数控加工系统的一个基础功能,在手工编程的铣削加工中广泛使用,如何的深人掌握和应用该功能,在机床加工中有非常重要的意义,在进行轮廓加工中,由于刀具有一定的半径,刀具中心的轨迹与加工工件的轨迹常不重合。
通过刀具补偿功能指令,数控系统可以根据输入的补偿量或者实际的刀具尺寸,使机床加工出符合规格的零件。
20世纪60到70年代的数控加工中还没有刀具补偿的概念,编程人员必须根据刀具的理论路线和实际路线的相对关系从而进行数控编程,既容易产生错误,又使得编程的效率很低。
当数控刀具补偿的概念出现时并应用到数控系统中后,编程人员就可以直接按照工件的轮廓尺寸进行程序编辑。
从而建立并执行刀补后,由数控系统自动计算、自动调整刀位点到刀具的运动轨迹。

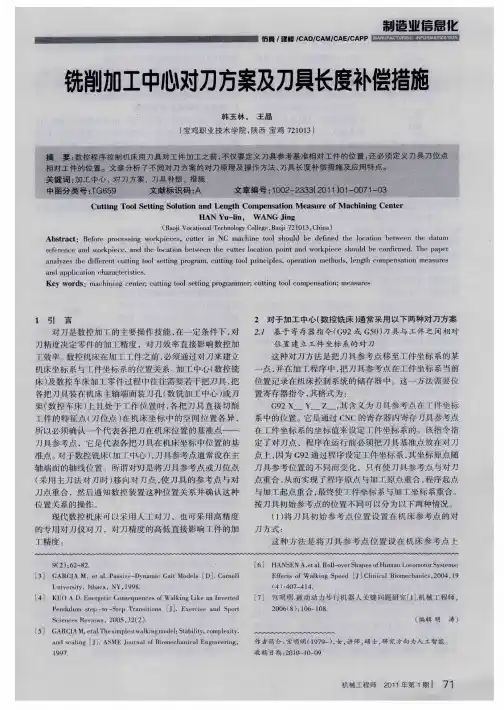

加工中心刀具长度补偿应用的探索
摘要:介绍加工中心刀具长度补偿指令的意义和原理,刀具长度补偿指令的格式及应用,介绍测量刀具长度补偿值的多种对刀方法及优缺点,刀具长度补偿应用过程中的一些注意事项。
关键词:刀具长度补偿;对刀;测量;
如图1所示,加工中心在同一个工件坐标系下,调用T01(中心钻)加工深度为5mm的定位孔;调用T02(?9.8麻花钻)加工深度为25mm的底孔,由于两把刀具的相对刀长相差90mm,因此麻花钻的加工深度将比指定深度深90mm 引起撞刀,造成工件报废和刀具的损坏。
如果程序采用刀具长度补偿,可避免上述发生的问题,刀具长度补偿的应用包括刀具长度补偿值的测量和程序编制,以下就从这两个方面介绍。
1 .刀具长度补偿值的测量及设定
根据工件坐标系设置和基准刀具的选择方法,刀具长度补偿值的测量有以下三种方法(为方便理解,工件零点统一定在工件上表面):
1.1. 机内对刀测量法
机内对刀就是在机床上利用机床坐标系的坐标测量功能来完成刀具长度补偿值的测量。
具体操作如下:
1.1.1.在工件坐标系设定画面中将“Z”轴零点偏置值置0,即Z向工件零点和机床零点重合。
1.1.
2.刀具依次装入主轴锥孔内,移动刀具使刀尖(刀位点)与工件上表面接触对刀,记录每一把刀具在机械坐标系中“Z”轴显示的坐标值,如图2所示。
1.1.3.对应刀具号将上一步测量的数据-334.54、-243.54、-308.1输入相应的H01、H02、H03刀具长度补偿寄存器中即可。
机内对刀测量刀具长度补偿值占用机床调试时间,因此效率低。
当用同一把刀加工其它工件时就需重新设置刀具长度补偿值。
1.2 .机外对刀测量法
机外对刀是采用专用对刀仪测量刀具长度补偿值。
它所测量的刀具长度补偿值为主轴下端面(刀具安装点)到刀尖(刀位点)的距离,该数据为正值。
如图3所示,麻花钻的刀具长度补偿值为196.58mm。
机外对刀操作过程如下:
1.2.1.通过专用对刀仪测出每把刀具的实际长度值并记录下来。
1.2.2.然后将其中任意一把刀具装入主轴锥孔内,移动刀具与工件上表面接触并对刀,记录当前“Z”轴的机械坐标值“-243.54”,如图4所示,。
1.2.3.将记录数据与当前刀具长度补偿值相减,结果(-440.12)为工件坐标系“Z”方向的零点偏置值。
机外对刀减少了机床的调试时间,效率很高,但设备成本高。
如果零件更换,只要选择任意一把完好刀具重新进行第2、3步的操作。
2 .刀具长度补偿指令的格式与程序编制
指令格式:G43(G44)GOO/G01 Z__ H__;
G43 刀具长度正方向补偿(补偿轴终点加上偏置值)。
G44 刀具长度负方向补偿(补偿轴终点减去偏置值)。
刀具长度补偿必须在“z”方向直线移动方式下建立,“H”加2位数字用于指定刀具长度偏置寄存器地址号,用于存放相应刀具长度补偿值。
使用G43、G44指令时,无论是绝对坐标还是增量坐标编程,程序中指定的“Z”轴移动的终点坐标值都要和刀具长度偏置寄存器中的数值进行运算,然后把运算结果作为终点坐标值进行加工。
3. 结语
正确理解刀具长度补偿的工作原理和编制程序,精确测量刀具长度补偿值,工件坐标系零点合理设定,才能使机床高效、安全、可靠运行。
特别是刀具长度补偿值和工件零点“Z”轴坐标偏置值的设定,两者之间需综合考虑,否则容易产生补偿方向不对或数据错误发生撞刀;刀具长度补偿值输入中也需考虑正、负号,并且和刀具号要一一对应起来。
参考文献:
[1]徐夏民.数控铣工实习与考级.高等教育出版社.2009.8
[2]陈祥林、张美娟、朱学超.数控加工刀具长度补偿的应用和分析.煤矿机械,2007(3)
[3] 彭彦.加工中心刀具长度补偿的应用探索.甘肃科技.2008(3)。
