船舶操纵性

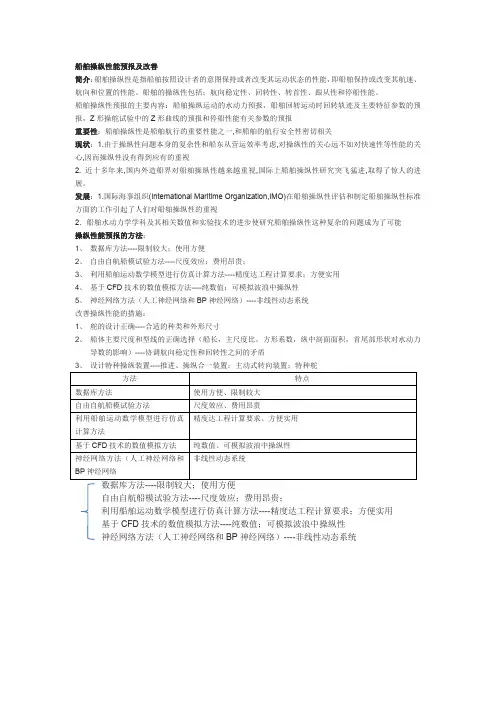

船舶操纵性能预报及改善简介：船舶操纵性是指船舶按照设计者的意图保持或者改变其运动状态的性能，即船舶保持或改变其航速、航向和位置的性能。

船舶的操纵性包括：航向稳定性、回转性、转首性、跟从性和停船性能。

船舶操纵性预报的主要内容：船舶操纵运动的水动力预报，船舶回转运动时回转轨迹及主要特征参数的预报，Z形操舵试验中的Z形曲线的预报和停船性能有关参数的预报重要性：船舶操纵性是船舶航行的重要性能之一,和船舶的航行安全性密切相关现状：1.由于操纵性问题本身的复杂性和船东从营运效率考虑,对操纵性的关心远不如对快速性等性能的关心,因而操纵性没有得到应有的重视2.近十多年来,国内外造船界对船舶操纵性越来越重视,国际上船舶操纵性研究突飞猛进,取得了惊人的进展。

发展：1.国际海事组织(Intemational Maritime Organization,IMO)在船舶操纵性评估和制定船舶操纵性标准方面的工作引起了人们对船舶操纵性的重视2．船舶水动力学学科及其相关数值和实验技术的进步使研究船舶操纵性这种复杂的问题成为了可能操纵性能预报的方法：1、数据库方法----限制较大；使用方便2、自由自航船模试验方法----尺度效应；费用昂贵；3、利用船舶运动数学模型进行仿真计算方法----精度达工程计算要求；方便实用4、基于CFD技术的数值模拟方法----纯数值；可模拟波浪中操纵性5、神经网络方法（人工神经网络和BP神经网络）----非线性动态系统改善操纵性能的措施：1、舵的设计正确----合适的种类和外形尺寸2、船体主要尺度和型线的正确选择（船长，主尺度比，方形系数，纵中剖面面积，首尾部形状对水动力导数的影响）----协调航向稳定性和回转性之间的矛盾3、设计特种操纵装置----推进、操纵合一装置；主动式转向装置；特种舵数据库方法自由自航船模试验方法----尺度效应；费用昂贵；利用船舶运动数学模型进行仿真计算方法----精度达工程计算要求；方便实用基于CFD技术的数值模拟方法----纯数值；可模拟波浪中操纵性神经网络方法（人工神经网络和BP神经网络）----非线性动态系统。

船舶操纵性：是指船舶按照驾驶者的意图保持或改变其运动状态的性能，即船舶能保持或改变其航速、航向和位置的能力。

航向稳定性：表示船舶在水平面内的运动受扰动而偏离平衡状态，当扰动完全消除后能保持其原有平衡状态的性能。

回转性：表示船舶在一定舵角作用下作圆弧运动的性能。

转首性：表示船舶应舵转首并迅速进入新的稳定状态的性能. 运动稳定性与机动性制约：小舵角下的航向保持性 、中舵角下的航向机动性 、大舵角下的紧急规避性固定与运动坐标系的关系：漂角：速度V 与OX 轴正方向的夹角β。

舵角：舵与OX 轴之间的夹角δ。

舵速角：重心瞬时速度矢量与O 0X 0轴之间的夹角ψ0。

线性水动力导数意义：船舶作匀速直线运动，在其他参数不变时，改变某一运动参数所引起的作用于船舶的水动力或矩对该参数的变化率。

水动力导数：Xu= Yu= 通常可称对线速度分量u 的导数为线性速度导数．如：Xu 等。

对横向速度分量v 的导数为位置导数，如：Yv 、Nv 等。

对回转角速度r 的导数为旋转导数，如：Nr 、Yr 等。

对各加速度分量和角加速度分量的导数为加速度导数Xu 。

，对舵角δ的导数为控制导数，如：Y δ等。

稳定性：对处于定常运动状态的物体(或系统)，若受到极小的外界干扰作用而偏离原定常运动状态；当干扰去除后，经过一定的过渡过程，看是否具有回复到原定常运动状态的能力。

若能回复，则称原运动状态是稳定的。

直线稳定性：船舶受到瞬时扰动以后，重心轨迹最终恢复成为一条直线,但航向发生了变化。

方向稳定性：船舶受到的瞬时扰动消失以后，重心轨迹最终成为原航线平行的另一直线。

位置稳定性：船舶受到瞬时扰动，当扰动消失以后，重心轨迹最终恢复成为与原来航线的延长线。

稳定衡准数:C=-Y V (mx G u 1-N r )+N V （mu 1-Y r ）；C>0 表示船舶在水平面的运动具有直线稳定性；C<0 则不具有直线稳定性。

影响航向稳定性的因素：(1)为改善其航向稳定性，应使Nr 、Yv 二者的负值增加，从C 的表达式可见，此二者之乘积的正值就越大，显然有利于改善稳定性。

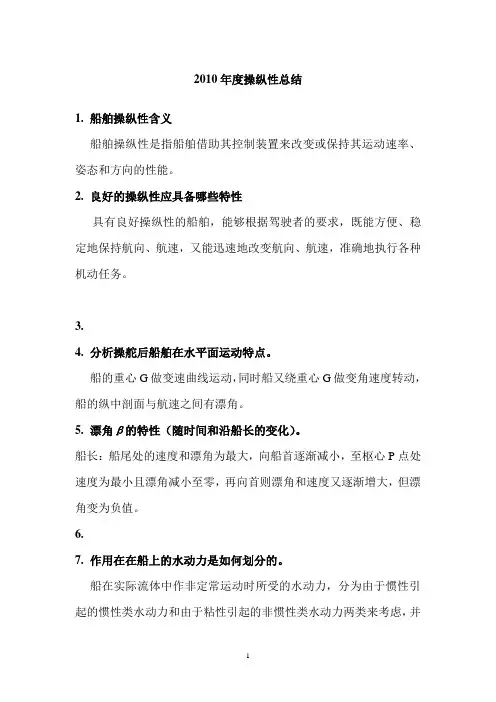

2010年度操纵性总结1.船舶操纵性含义船舶操纵性是指船舶借助其控制装置来改变或保持其运动速率、姿态和方向的性能。

2.良好的操纵性应具备哪些特性具有良好操纵性的船舶，能够根据驾驶者的要求，既能方便、稳定地保持航向、航速，又能迅速地改变航向、航速，准确地执行各种机动任务。

3.4.分析操舵后船舶在水平面运动特点。

船的重心G做变速曲线运动，同时船又绕重心G做变角速度转动，船的纵中剖面与航速之间有漂角。

5.漂角β的特性（随时间和沿船长的变化）。

船长：船尾处的速度和漂角为最大，向船首逐渐减小，至枢心P点处速度为最小且漂角减小至零，再向首则漂角和速度又逐渐增大，但漂角变为负值。

6.7.作用在在船上的水动力是如何划分的。

船在实际流体中作非定常运动时所受的水动力，分为由于惯性引起的惯性类水动力和由于粘性引起的非惯性类水动力两类来考虑，并忽略其相互影响。

8.9.线性水动力导数的物理意义和几何意义。

物理意义：各线性水动力导数表示船舶在以u=u0运动的情况下，保持其它运动参数都不变，只改变某一个运动参数所引起船体所受水动力的改变与此运动参数的比值。

几何意义：各线性水动力导数表示相应于某一变化参数的受力（矩）曲线在原点处的斜率。

10.常见线性水动力导数的特点。

位置导数：(Yv，Nv）船以u和v做直线运动，有一漂角-β，船首部和尾部所受横向力方向相同，都是负的，所以合力Yv是较大的负值。

而首尾部产生的横向力对z轴的力矩方向相反，由于粘性的影响，使尾部的横向力减小，所以Nv为不大的负值。

所以，Yv<0, Nv<0。

控制导数：（Yδ，Nδ）舵角δ左正右负。

当δ>0时，Y（δ）>0，N（δ）<0。

（Z轴向下为正）所以Yδ>0，Nδ<0。

旋转导数：(Yr，Nr) 总横向力Yr数值很小，方向不定。

Nr数值较大，方向为阻止船舶转动。

所以，Nr<0。

11.12.13.14.一阶K、T方程及K、T含义，可应用什么操纵性试验测得。

船舶的操纵性能（旋回性、冲程、保向性、改向性以及船舶变速运动性能）船舶驾驶人员必须较好地掌握船舶操纵知识，了解本船的操纵性能以及各种外界条件对本船操纵性能的影响，才能正确操纵船舶；准确控制船舶的运动。

往往一艘操纵性能良好的船舶，具有稳定地保持运动状态和迅速准确地改变运动状态的性能。

一、旋回性能是船舶操纵中的重要部分，它包括的因素有偏移或反移量、进距、横距、旋回初径、漂角、转心、旋回时间、旋回中的降速和横倾等。

这些数值是在船舶满载，半载以及空载等不同的状态下实测所得，掌握这些要素，对避让船舶、狭窄区域旋回或掉头等情况下安全操纵船舶有着重要的作用，也是判定船舶是否处于安全操纵范围内的重要参数。

偏移或反移量（KICK）是船舶重心向转舵相反一舷横移的距离，满载时其最大值约为船长的1%左右，但船尾的反移量较大，其最大值约为船长的1/10—1/5，可趁利避害的加以运用，如来船已过船首，且可能与船尾有碰撞危险，紧急情况下可向来船一侧满舵利用反移量避免碰撞（有人落水时向人落水一舷操满舵也是利用该反移量）；进距（ADVCNCE）是开始转舵到航向转过任一角度时中心所移动的纵向距离，旋回资料中提供的纵距通常特指转过90度的进距，即最大进距，其值约为旋回初径的0.85—1.0倍，熟练掌握可常帮助我们正确判断船首来船或危险的最晚避让距离；横距（TRANSPER）是开始转舵到航向90度时船舶中心所一定的横向距离，其值约为旋回初径的0.55倍；旋回初径（TACTICAL DIAMETER）是船舶开始转舵到航向180度时重心所移动的横向距离，其值约为3-6倍船长；旋回直径（PINAL IAMETER）是船舶做定常旋回运动时的直径，约为旋回初径的0.9-1.2倍。

漂角（DRIPT AUGTE）是船舶旋回中船首与重心G点处旋回圈切线的方向夹角，其值约在3度—15度之间，漂角约大，其旋回性能越好；转心P是旋回圈的曲率中心O到船舶首尾线所做垂线的垂点，该点处的漂角和横移速度为零，转心P约在船首柱后1/3-1/5船长处，因此，旋回中尾部偏外较船首里为大，操船是应特别注意；旋回时间是旋回360度所需要的时间，它与排水量有密切关系，排水量大，旋回时间增加，比如万吨船快速满舵旋回一周约为6MIN，而超大型船舶旋回时间几乎增加一倍；旋回中的降速系由船体斜航阻力增加，舵阻力以及推进效率降低而造成的，所降部分为航速的1/4-2/4不等；旋回产生的横倾，它是一个应注意的不安全因素，旋回初出现向用舵方向一侧的内倾，倾角较小，时间也较短，不久随着转头角度速度增加，将出现向用舵反侧的外倾，对于GM值较小的集装箱船等，在操纵中应特别注意。

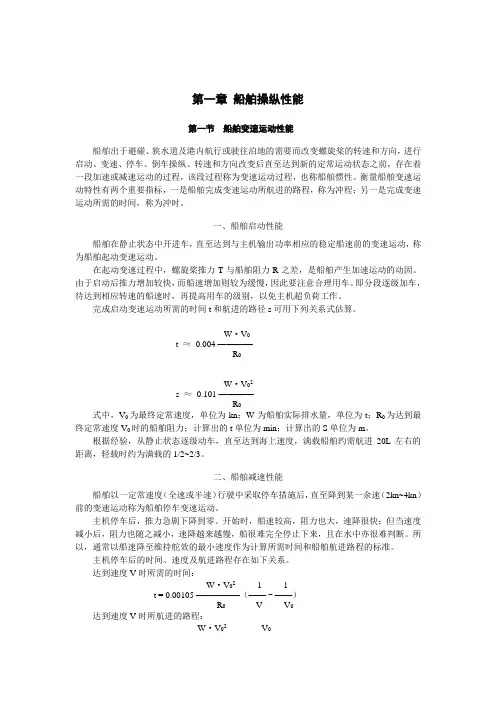

第一章船舶操纵性能第一节船舶变速运动性能船舶出于避碰、狭水道及港内航行或驶往泊地的需要而改变螺旋桨的转速和方向，进行启动、变速、停车、倒车操纵。

转速和方向改变后直至达到新的定常运动状态之前，存在着一段加速或减速运动的过程，该段过程称为变速运动过程，也称船舶惯性。

衡量船舶变速运动特性有两个重要指标，一是船舶完成变速运动所航进的路程，称为冲程；另一是完成变速运动所需的时间，称为冲时。

一、船舶启动性能船舶在静止状态中开进车，直至达到与主机输出功率相应的稳定船速前的变速运动，称为船舶起动变速运动。

在起动变速过程中，螺旋桨推力T与船舶阻力R之差，是船舶产生加速运动的动因。

由于启动后推力增加较快，而船速增加则较为缓慢，因此要注意合理用车。

即分段逐级加车，待达到相应转速的船速时，再提高用车的级别，以免主机超负荷工作。

完成启动变速运动所需的时间t和航进的路径s可用下列关系式估算。

W·V0t ≈0.004 ————R0W·V02s ≈0.101 ————R0式中，V0为最终定常速度，单位为kn；W为船舶实际排水量，单位为t；R0为达到最终定常速度V0时的船舶阻力；计算出的t单位为min；计算出的S单位为m。

根据经验，从静止状态逐级动车，直至达到海上速度，满载船舶约需航进20L左右的距离，轻载时约为满载的1/2~2/3。

二、船舶减速性能船舶以一定常速度（全速或半速）行驶中采取停车措施后，直至降到某一余速（2kn~4kn）前的变速运动称为船舶停车变速运动。

主机停车后，推力急剧下降到零。

开始时，船速较高，阻力也大，速降很快；但当速度减小后，阻力也随之减小，速降越来越慢，船很难完全停止下来，且在水中亦很难判断。

所以，通常以船速降至维持舵效的最小速度作为计算所需时间和船舶航进路程的标准。

主机停车后的时间、速度及航进路程存在如下关系。

达到速度V时所需的时间：W·V02 1 1t = 0.00105 —————（——-——）R0V V0达到速度V时所航进的路程：W·V02V0s = 0.075 —————ℓn （——）R0V式中：R0为速度V0时船舶所受阻力，单位为t；W为船舶实际排水量，单位为t；t 的单位为min；S为m；速度单位为kn。

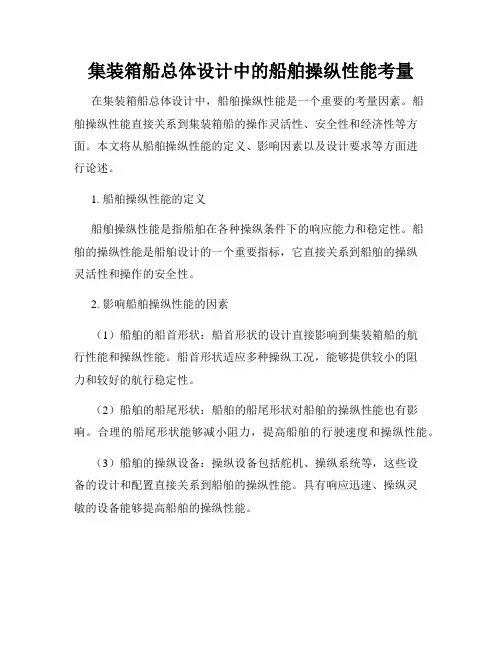

集装箱船总体设计中的船舶操纵性能考量在集装箱船总体设计中，船舶操纵性能是一个重要的考量因素。

船舶操纵性能直接关系到集装箱船的操作灵活性、安全性和经济性等方面。

本文将从船舶操纵性能的定义、影响因素以及设计要求等方面进行论述。

1. 船舶操纵性能的定义船舶操纵性能是指船舶在各种操纵条件下的响应能力和稳定性。

船舶的操纵性能是船舶设计的一个重要指标，它直接关系到船舶的操纵灵活性和操作的安全性。

2. 影响船舶操纵性能的因素（1）船舶的船首形状：船首形状的设计直接影响到集装箱船的航行性能和操纵性能。

船首形状适应多种操纵工况，能够提供较小的阻力和较好的航行稳定性。

（2）船舶的船尾形状：船舶的船尾形状对船舶的操纵性能也有影响。

合理的船尾形状能够减小阻力，提高船舶的行驶速度和操纵性能。

（3）船舶的操纵设备：操纵设备包括舵机、操纵系统等，这些设备的设计和配置直接关系到船舶的操纵性能。

具有响应迅速、操纵灵敏的设备能够提高船舶的操纵性能。

（4）船舶的稳定性：船舶的稳定性是衡量船舶安全性的重要指标之一，也与船舶的操纵性能密切相关。

良好的稳定性能能够提高船舶的操纵性能。

3. 设计要求（1）船舶船首形状的设计：船首形状的设计应该符合流线型原则，减小水阻，提高船舶的操纵性能。

同时，也要考虑到船舶的结构强度和抗风浪能力等方面的要求。

（2）船舶船尾形状的设计：船尾形状的设计应该根据航行速度、航行工况等考虑，以减小阻力为目标，提高船舶的操纵性能和燃油经济性。

（3）操纵设备的设计：操纵设备的设计应该考虑到船舶的操纵要求和操作人员的使用习惯，具备响应迅速、操纵灵敏的特点。

（4）船舶稳定性的设计：船舶的稳定性设计应该符合国际和国内的相关规范要求，确保船舶在各种操纵条件下的稳定性。

4. 结论船舶操纵性能是集装箱船总体设计中必须考虑的因素之一。

通过合理设计船首形状、船尾形状、操纵设备以及稳定性，可以提高集装箱船的操纵灵活性、操作的安全性和经济性。
