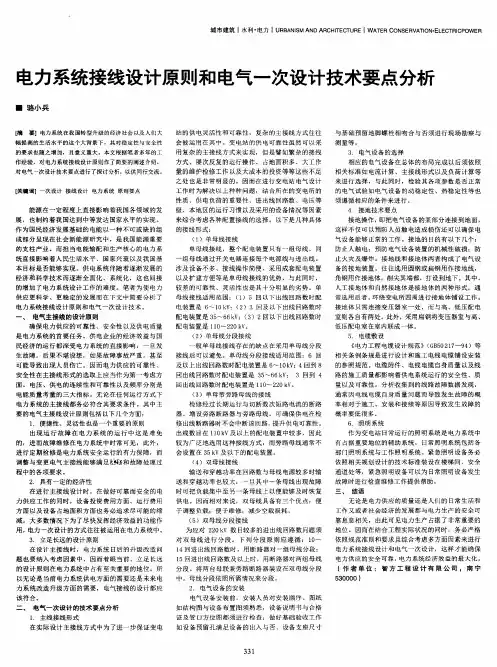

电力系统接线设计原则和电气一次设计技术要点分析陈宏蕊
发表时间：2017-12-12T09:58:22.317Z 来源：《电力设备》2017年第22期作者：陈宏蕊
[导读] 摘要：随着时间的发展,我国在本世纪中期甚至可以达到中等发达国家的水平,但这一目标的实现很大程度上取决于能源的利用。
（云南红河电力设计有限公司云南红河 661400）
摘要：随着时间的发展,我国在本世纪中期甚至可以达到中等发达国家的水平,但这一目标的实现很大程度上取决于能源的利用。电力作为新能源研究的一个重要组成部分,是国民经济发展的基础,更是一个重要的支柱产业。电力系统作为电力传输和生产的核心,与国家的兴衰、人民的生活水平是密切相关的,同时也决定了我们的基本目标的实现。随着经济和科学技术的发展,供电系统必将变得更加全面,所以对电力系统的设计工作也提出了新的要求。这里,我们在电力系统接线设计原则和电气设计的技术角度分析,旨在实现更科学和更稳定的供电需求。
关键字：电力系统；接线设计；一次设计
1 关于电力系统接线设计原则的深入分析
随着时代的转变，科技的飞速发展，电力俨然已经成为人们生活和工作不可或缺的一部分，因此电力的稳定性，可靠性已经成为人们关注的焦点。近年来，电力企业不断依据人民的电力运行状况，科学的研究先进的供电方案，并对输送电技术进行创新，在电力系统创新的过程中，人们会将创造力和先进的科技融为一体，特别是在遥控技术、数学技术的领域出现越来越多地新思路，进一步地为工作人员对电力系统的技术创新做出合理的指导。
对于电力公司来说，维护电力系统的安全性和稳定性的是比较重要的环节，一点电力系统出现故障，电力公司将损失大量资金，为了人员伤亡，防止财产损失，选择正确的接线技术和接线方法是必不可少的。通常电力公司会选择更灵活方便的接线技术，从而既保证电力系统的正常运行，又能保证供电的可靠性，电力公司在电力系统故障时需要做到及时开始维护，然后满足相关电源要求，减少停电次数，缩短停电时间，才能为电力企业带来更多的经济效益。
电力系统接线设计需要有良好的经济性，电力公司需要能够遵循合理的供电方案，展开设计工作，合理控制电气设备投资和相关成本，确保电力的稳定和安全，节省成本，从而实现科学化的应用，使电力系统的接线设计原则发挥好的效果。
2 高压接线方式比较
方式一：线路———变压器组接线变电站110kV 电源进线，采用双电源“T”型接线，或一路“T”接、另一路和其它城网变电站联络。高压侧主接线采用线路———变压器组两断路器的形式，低压侧采用单母线 2 分段接线方式。这种接线的优点是接线简洁，高压设备少、占地少、继电保护简单等，以备用自投进行负荷转移，从而以最快的速度恢复供电。其缺点是当高压任何一个电源失电时，都要停1台主变电器，需短时对部分电负荷限电。这种接线方式建议用于只承担受电功能，没有功率转移任务的域网110kV 变电站。
方式二：单母线接线
变电所110kV电力线路采用2路接入110kV电网，一主一备; 高压侧主接线采用单总线方式，低侧单母线2副接线。这种接线的优点是供电可靠，操作灵活; 其缺点是高压设备过多，占地面积增加，投资增加; 110kV母线故障就会使全站停电。因此，这种布线方式在电力功能方面都是需要具有受电功能，同时也是承担城网变电站的电力调度任务。
方式三：内桥接线
根据上面已知，变电所110kV电力线路使用2路接入110kV电网，高压侧主配线采用桥接，低侧单母线2段接线。该电路有四个回路但只有三个断路器，需要的断路器较少，并且线路故障不影响主变压器的运行; 但其缺点是第一，二次操作复杂，当变压器发生故障时，两台与变压器相关的断路器都需要断开，影响无故障的线路运行。这种类型的接线，一般用于运行操作频繁但不承担电网穿越功率经过的城网变电站。总之，高压接线应力求稳定运作，避免出现意料之外的危险。
3 电力系统一次设备设计
3.1 主变压器的选择
主变压器是电力设备的重要组成部分，主变压器的数量影响着电容量，一旦主变压器数量不足，电容量就会减小，从而导致电力系统稳定性下降。根据中国电力有关规定，城市电力企业开始规划电力时，要充分考虑电力系统运行的各种因素的影响，特别是负荷电量的性质。对于电力系统的改造，电力公司必须建立正确的创新理念，为变压器进行科学的配置，结合实际输电的情况，安装合理数量的变压器，技能在规定的时间内进行变压，又能满足人们对电力的需求。电力公司要确保两台以上变压器可以并行运行，主变压器不仅能满足电力需求，还要考虑其他变压器的影响。在整个电气设计过程中，主变压器起着关键作用，电力企业必须对其加强关注度，并对主变压器进行深入分析。
3.2 断路器种类和型式选择
断路器可根据不同的中断介质分为四种类型，即真空断路器，压缩空气断路器，油路断路器和六氟化硫断路器。随着电力行业的不断发展和开关技术的进步，目前的变电站断路器通常选择真空断路器和六氟化硫断路器，基本上已经淘汰了油路断路器。对于较小的电网容量，可以考虑真空断路器，具有快速灭弧，触头寿命长的优点。小型发电厂在配电装置中经常采用SN型少油断路器，采用纵横气吹和械机油吹风相结合的结构。
3.3 电流互感器和电压互感器的配置
在选择电流互感器型号的过程中，必须根据产品的状况和产品的环境状况选择产品。对于6〜20kV室内配电装置，应选用瓷绝缘结构和树脂铸造绝缘结构的电流互感器。对于35kV及以上配电装置，通常选用油浸式陶瓷箱型绝缘结构的独立电流互感器。如果所有条件允许，则应选择树脂作为变压器的主要绝缘结构; 35〜110kV配电设备通常选用电压互感器的油浸式结构; 220kV级以上配电单元，如果容量和精确等级达到相关要求，通常需要选择电容器电压互感器。在需要检查和监控电路单相接地时，应使用三相五柱电压互感器或第三绕组单相电压互感器。
3.4 避雷器的选择
电力系统在运行过程中非常容易受到外部因素的影响，特别是自然灾害等不可抗拒的因素。电力系统在运行时遇到雷电攻击不仅会故障，甚至还会对人们的生命造成伤害。因此，为了确保企业员工的工作安全，电力公司应选择更好质量、并符合电力系统要求的避雷器，
