变频空调工作原理
变频空调是一种能够根据室内温度和外部环境温度自动调节制冷或制热效果的
空调系统。

它的工作原理主要包括压缩机、冷凝器、膨胀阀和蒸发器四个主要部件。

下面我们将详细介绍变频空调的工作原理。

首先，变频空调的压缩机是整个系统的核心部件。

当室内温度高于设定温度时，压缩机会启动，吸入低温低压的制冷剂气体，然后将其压缩成高温高压的气体。

这样的高温高压气体通过管道传输到冷凝器。

其次，冷凝器是用来散热的部件。

高温高压的制冷剂气体在冷凝器中散发热量，使其冷却成高压液态制冷剂。

这时，制冷剂的温度和压力都得到了提高。

接着，高压液态制冷剂通过膨胀阀进入蒸发器。

在蒸发器中，制冷剂迅速蒸发
吸收室内热量，使室内空气温度下降。

蒸发器的制冷效果主要取决于制冷剂的蒸发热和室内空气的传热。

最后，经过蒸发器的制冷剂再次被压缩机吸入，循环往复，直到室内温度达到
设定温度。

这样，变频空调就能够自动调节制冷或制热效果，实现室内温度的恒定控制。

总的来说，变频空调的工作原理是通过不断循环制冷剂的压缩、冷凝、膨胀和
蒸发过程，来实现室内温度的调节。

这种工作原理使得变频空调在节能、舒适性和稳定性方面都有了很大的提高，成为了现代家庭和商业场所常用的空调设备。

通过以上的介绍，我们对变频空调的工作原理有了更深入的了解。

希望这些内
容能够帮助大家更好地使用和维护变频空调，让它为我们的生活带来更多的便利和舒适。

空调系统变频调节器工作原理空调系统中的变频调节器是整个空调系统中的一个重要组成部分。

它通过调节压缩机的转速来控制冷凝器和蒸发器之间的制冷剂的流量，以实现空调系统的温度调节和能耗的优化。

下面将详细介绍空调系统变频调节器的工作原理。

1. 变频调节器的基本原理变频调节器基于电机的频率变化来调节压缩机的转速。

传统的空调系统使用固定频率的电机驱动压缩机，而变频调节器则使用可调频率的电机。

通过改变电机的频率，变频调节器可以实现对压缩机转速的精确控制。

2. 变频调节器的工作过程空调系统中的变频调节器根据空调系统内部的温度变化和外部的环境条件实时调整压缩机的转速，从而实现对制冷剂流量的精确控制。

具体的工作过程可以分为以下几个步骤：(1) 传感器检测变频调节器通过与空调系统内部的传感器连接，实时监测空调系统内部的温度和湿度变化。

传感器将检测到的数据传送给变频调节器，供其进行处理和决策。

(2) 数据处理和决策变频调节器根据传感器传来的数据进行数据处理和决策，判断当前空调系统的工作状态和所需的制冷剂流量。

根据预设的温度设定值和环境条件，变频调节器会计算出合适的转速控制信号。

(3) 控制信号输出根据数据处理的结果，变频调节器会输出相应的控制信号给压缩机的驱动器。

这些控制信号会调节驱动器的输出频率，从而实现对压缩机转速的变化。

转速的变化会导致制冷剂流量的调节，进而影响空调系统的制冷效果。

(4) 反馈控制变频调节器还会根据驱动器的反馈信号来调整控制信号的输出，以实现闭环控制。

反馈信号可以提供有关压缩机转速和实际制冷效果的信息，变频调节器可以根据这些信息对控制信号进行修正和优化。

3. 变频调节器的优势与传统的空调系统相比，采用变频调节器具有以下几个优势：(1) 节能效果显著：变频调节器可以根据实际需求调节压缩机的转速，避免了传统空调系统中频繁启停造成的能耗浪费。

(2) 温度控制更精确：通过精确控制制冷剂的流量，变频调节器可以实现对空调系统的温度控制更加精确，提高了使用者的舒适度。

变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。

在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。

2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。

3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。

3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。

3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。

3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。

C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。

3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。

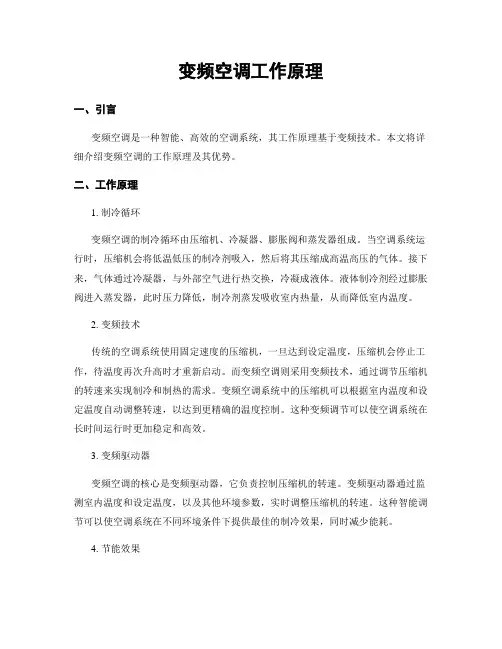

变频空调工作原理一、引言变频空调是一种智能、高效的空调系统，其工作原理基于变频技术。

本文将详细介绍变频空调的工作原理及其优势。

二、工作原理1. 制冷循环变频空调的制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成。

当空调系统运行时，压缩机会将低温低压的制冷剂吸入，然后将其压缩成高温高压的气体。

接下来，气体通过冷凝器，与外部空气进行热交换，冷凝成液体。

液体制冷剂经过膨胀阀进入蒸发器，此时压力降低，制冷剂蒸发吸收室内热量，从而降低室内温度。

2. 变频技术传统的空调系统使用固定速度的压缩机，一旦达到设定温度，压缩机会停止工作，待温度再次升高时才重新启动。

而变频空调则采用变频技术，通过调节压缩机的转速来实现制冷和制热的需求。

变频空调系统中的压缩机可以根据室内温度和设定温度自动调整转速，以达到更精确的温度控制。

这种变频调节可以使空调系统在长时间运行时更加稳定和高效。

3. 变频驱动器变频空调的核心是变频驱动器，它负责控制压缩机的转速。

变频驱动器通过监测室内温度和设定温度，以及其他环境参数，实时调整压缩机的转速。

这种智能调节可以使空调系统在不同环境条件下提供最佳的制冷效果，同时减少能耗。

4. 节能效果相比传统的固定速度空调系统，变频空调具有明显的节能优势。

由于变频空调可以根据实际需求调整压缩机的转速，它可以避免频繁的启停，减少能耗。

此外，变频空调的制冷循环中，制冷剂的流量也可以根据需要进行调整，进一步提高能效。

5. 其他优势除了节能效果，变频空调还具有以下优势：- 温度稳定性高：变频技术可以实现精确的温度控制，使室内温度更加稳定。

- 降噪效果好：由于变频空调可以在低转速下运行，噪音较小。

- 舒适性提升：变频空调可以根据实际需求调整制冷剂的流量和室内风速，提供更舒适的室内环境。

三、总结变频空调是一种基于变频技术的智能、高效的空调系统。

通过变频技术和智能控制，变频空调可以实现精确的温度控制，提高能效，降低噪音，并提供更舒适的室内环境。

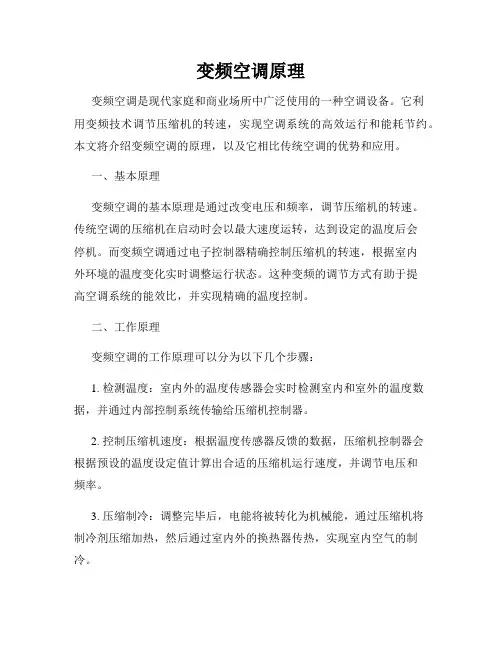

变频空调原理变频空调是现代家庭和商业场所中广泛使用的一种空调设备。

它利用变频技术调节压缩机的转速，实现空调系统的高效运行和能耗节约。

本文将介绍变频空调的原理，以及它相比传统空调的优势和应用。

一、基本原理变频空调的基本原理是通过改变电压和频率，调节压缩机的转速。

传统空调的压缩机在启动时会以最大速度运转，达到设定的温度后会停机。

而变频空调通过电子控制器精确控制压缩机的转速，根据室内外环境的温度变化实时调整运行状态。

这种变频的调节方式有助于提高空调系统的能效比，并实现精确的温度控制。

二、工作原理变频空调的工作原理可以分为以下几个步骤：1. 检测温度：室内外的温度传感器会实时检测室内和室外的温度数据，并通过内部控制系统传输给压缩机控制器。

2. 控制压缩机速度：根据温度传感器反馈的数据，压缩机控制器会根据预设的温度设定值计算出合适的压缩机运行速度，并调节电压和频率。

3. 压缩制冷：调整完毕后，电能将被转化为机械能，通过压缩机将制冷剂压缩加热，然后通过室内外的换热器传热，实现室内空气的制冷。

4. 室内反馈控制：变频空调还可以通过室内传感器监测室内温湿度和人员活动情况，并根据这些数据调整风速和制冷效果。

三、优势和应用变频空调相比传统空调具有以下优势：1. 能效高：通过变频技术，变频空调可以根据需求自动调整运行状态，提高能效比，节约能源消耗。

2. 温度稳定：变频空调可以精确控制温度，室内温度波动更小，提供更舒适的使用体验。

3. 静音运行：由于调节压缩机转速和风速，变频空调在运行过程中噪音较低，影响用户的居住和工作环境。

4. 节能环保：通过降低电能消耗，变频空调减少了对化石燃料的依赖，有利于节能减排，降低环境负荷。

变频空调在各个领域都有广泛的应用，包括住宅、商业建筑和工业设施等。

在家庭中，变频空调可以提供持久的温度控制，使整个家庭更加舒适。

在商业场所，变频空调可以适应不同人员流量和环境温湿度的变化，提供更高效的空调效果。

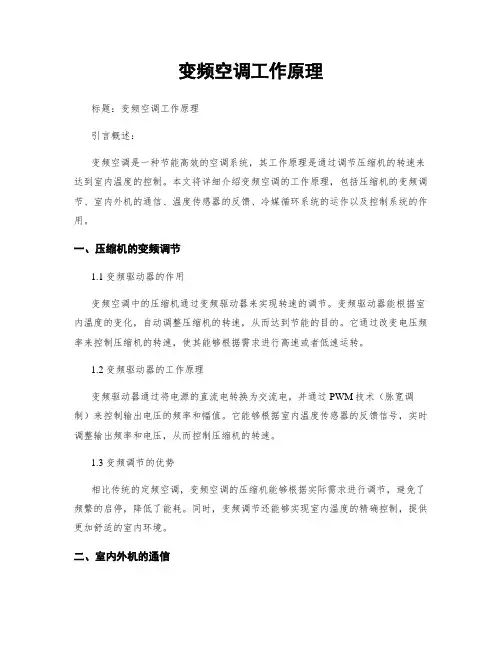

变频空调工作原理标题：变频空调工作原理引言概述：变频空调是一种节能高效的空调系统，其工作原理是通过调节压缩机的转速来达到室内温度的控制。

本文将详细介绍变频空调的工作原理，包括压缩机的变频调节、室内外机的通信、温度传感器的反馈、冷媒循环系统的运作以及控制系统的作用。

一、压缩机的变频调节1.1 变频驱动器的作用变频空调中的压缩机通过变频驱动器来实现转速的调节。

变频驱动器能根据室内温度的变化，自动调整压缩机的转速，从而达到节能的目的。

它通过改变电压频率来控制压缩机的转速，使其能够根据需求进行高速或者低速运转。

1.2 变频驱动器的工作原理变频驱动器通过将电源的直流电转换为交流电，并通过PWM技术（脉宽调制）来控制输出电压的频率和幅值。

它能够根据室内温度传感器的反馈信号，实时调整输出频率和电压，从而控制压缩机的转速。

1.3 变频调节的优势相比传统的定频空调，变频空调的压缩机能够根据实际需求进行调节，避免了频繁的启停，降低了能耗。

同时，变频调节还能够实现室内温度的精确控制，提供更加舒适的室内环境。

二、室内外机的通信2.1 通信方式变频空调的室内机和室外机之间通过通信路线进行数据传输和控制指令的交互。

通常采用的通信方式有有线通信和无线通信两种。

有线通信通过串口或者网线连接，无线通信则利用无线信号进行传输。

2.2 通信协议室内外机之间的通信需要遵循特定的通信协议，常见的有Modbus、BACnet和LonWorks等。

这些通信协议定义了通信的规范和数据格式，确保室内外机之间能够正常地进行数据传输和指令交互。

2.3 通信的作用室内外机的通信是变频空调系统中的关键环节，它能够实现室内温度的实时监测和控制指令的传递。

通过室内外机的通信，室外机可以根据室内温度的变化，实时调整压缩机的转速，从而实现室内温度的精确控制。

三、温度传感器的反馈3.1 温度传感器的类型变频空调系统中常用的温度传感器有NTC热敏电阻和PTC热敏电阻两种。

变频空调控制系统原理传感器检测是变频空调系统的第一个步骤，通过安装在室内和室外的传感器来检测环境温度和湿度，以及室内空气质量等数据。

这些传感器将实时数据传送给控制系统。

控制系统根据传感器信号来分析当前环境和用户需求，作出相应的调整。

信号处理是控制系统的核心部分，它使用数学模型和算法来处理传感器检测到的数据。

信号处理的目标是根据当前环境和需求，计算出最优的工作参数，以提供最佳的舒适性和能效。

常见的信号处理算法包括PID调节算法和模糊控制算法等。

PID调节算法是一种基于比例、积分和微分控制的经典控制算法。

它通过对误差、积分误差和微分误差的计算和调节，实时调整变频空调的工作参数，以实现稳定的室内温度控制。

模糊控制算法则是一种根据模糊规则和经验知识进行模糊推理的控制算法，它能够根据不同的环境和需求对空调进行精确控制。

控制算法处理完信号后，将得到的控制信号传送给驱动装置，以调节变频空调的运行状态。

驱动装置包括变频器和电机驱动系统。

变频器是一种电子装置，通过对电源频率进行调节，控制电机转速。

电机驱动系统根据变频器的信号，调节电机的运行，从而控制空调的制冷或制热能力。

在变频空调控制系统中，控制算法和驱动装置之间通过通信方式进行连接。

这种通信方式可以是有线通信，也可以是无线通信。

有线通信常用的方式有RS485总线和Modbus协议等。

无线通信则可以通过蓝牙、Wi-Fi 或物联网技术实现。

总结起来，变频空调控制系统的原理主要包括传感器检测、信号处理、控制算法和驱动装置等。

通过传感器检测到的实时数据，控制系统通过信号处理算法计算出最优的工作参数，通过驱动装置调节空调的运行状态，以实现舒适的室内环境和能效的优化。
