检修地沟施工方案文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

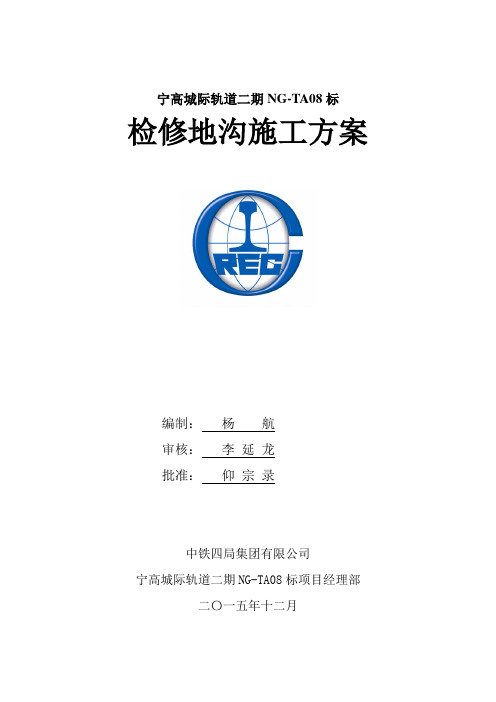

宁高城际轨道二期N G-T A08标检修地沟施工方案
编制：杨航
审核：李延龙
批准：仰宗录
中铁四局集团有限公司
宁高城际轨道二期NG-TA08标项目经理部
二〇一五年十二月
目录
1 编制依据
《建筑工程施工质量验收统一标准》 GB50300-2013
《钢筋混凝土用热轧带肋钢筋》
《混凝土结构设计规范》 GB50164-2011
《混凝土结构工程施工规范》GB50666-2011
《混凝土结构工程施工质量验收规范》2015年版 GB50204-2015
《混凝土质量控制标准》 GB50164-2011
《混凝土强度检验评定标准》 GBT5017-2010
《建筑结构荷载规范》 GB50009-2012
《建筑施工模板安全技术规范》 JGJ162-2008
《混凝土泵送施工技术规程》 JGJ/T10-2011
《钢筋机械连接通用技术规程》 JGJ107-2010
《砌体结构工程施工质量验收规范》 GB50203-2011
《工程设计图纸》
《设计交底及图纸会审答疑》
2 工程概况
高淳车辆段基地位于高淳站西南，凤山路、宁高新通道及淳芜高速之间围合的三角地块。
组合厂房建筑基底面积，结构形式：钢排架结构+现浇钢筋混凝土框架结构（边跨部分），工程特点：纵横向轴线长度为，总高度为(室外地坪至女儿
墙顶面)，主跨采用门式刚架结构，附跨采用钢筋混凝土框架结构。组合厂房A-F轴中检修地沟，共25条，每条长度为；检修地沟为C30 P6钢筋混凝土，间隔设置钢筋混凝土短柱，底板纵横向钢筋为Ⅲ级钢筋16@150，侧壁纵向钢筋为Ⅲ级钢筋16@150，侧壁竖向钢筋为Ⅲ级钢筋12@150，侧壁上端布置4根Ⅲ级钢筋18，拉筋为Ⅲ级钢筋8@300。检修地沟下面为一层100mm的C15混凝土垫层。
检修地沟钢筋混凝土短柱上部500mm为轨道专业，由轨道单位具体实施。
工程地质
施工现场土方主要为施工7标回填土，检修地沟开挖深度大约为，局部下为CFG桩开挖深度大约为（符合设计地基承载力），进行褥垫层铺设。
水文情况
组合厂房地下水位在-8m左右，检修地沟顶面标高为，底标高为，地下水位对底板及侧壁施工无影响。
主要工程数量
3 检修地沟构造
检修地沟一：下部地基CFG桩构造
CFG桩头切除，桩顶标高为（）；
CFG桩检测，单桩承载力特征值为150KN；
CFG桩检测，复合地基承载力特征值为120KN；
铺设褥垫层，褥垫层厚度为200mm，压实度不小于；
浇筑垫层，垫层为100mm厚C15混凝土；
检修地沟底板和侧壁混凝土浇筑，底板为400mm厚C30 P6钢筋混凝土，侧壁为厚400mm，高度800mmC30 P6钢筋混凝土；
检修地沟短柱混凝土浇筑，短柱为350mm×400mm，高1000mm混凝土；
±—详见轨道专业施工。
检修地沟一示意图
检修地沟二：下部地基换填级配碎石构造
换填淤泥质土，直至达到2-1a2土层，用级配碎石分层进行换填，每层25cm，压实度不小于，填至标高（）；
浇筑垫层，垫层为100mm厚C15混凝土；
检修地沟底板和侧壁混凝土浇筑，底板为400mm厚C30 P6钢筋混凝土，侧壁为厚400mm，高度800mmC30 P6钢筋混凝土；
检修地沟短柱混凝土浇筑，短柱为350mm×400mm，高1000mm混凝土；
±—详见轨道专业施工。
检修地沟二示意图
检修地沟三：下部地基地基承载力满足设计要求
挖至设计垫层底标高（），地基承载力满足设计要求120KN；
浇筑垫层，垫层为100mm厚C15混凝土；
检修地沟底板和侧壁混凝土浇筑，底板为400mm厚C30 P6钢筋混凝土，侧壁为厚400mm，高度800mmC30 P6钢筋混凝土；
检修地沟短柱混凝土浇筑，短柱为350mm×400mm，高1000mm混凝土；
±—详见轨道专业施工。
检修地沟三示意图
4 施工准备
物资机械准备
根据总体施工进度安排，检修地沟工程施工机械配置见表4-1：
表4-1 主要施工机械、机具及材料计划表
劳动力准备
根据总体施工进度安排，检修地沟工程施工劳动力资源配置见表4-2：
技术准备
表4-3 测量仪器统计表
施工数量及工期计划
表4-4 施工数量及工期安排计划表
5 检修地沟施工工艺
施工工序流程
基底处理（铺设褥垫层或级配碎石换填或无地基处理）→垫层浇筑→水泥砂浆找平层→涂刷2厚聚氨酯防水涂料→50mm厚C20细石混凝土保护层→测量放线→支设外侧模板（钢模板、木模板）→底板钢筋绑扎→短柱钢筋绑扎→侧壁底板钢筋绑扎→支设内侧模板→混凝土浇筑→混凝土养护→涂刷2厚聚氨酯防水涂料→砖砌体保护层
基底处理（铺设褥垫层或级配碎石换填或无地基处理）→垫层浇筑→水泥砂浆找平层→涂刷2厚聚氨酯防水涂料→50mm厚C20细石混凝土保护层→测量放线→砌砖胎模→1：水泥砂浆找平层→涂刷2厚聚氨酯防水涂料→低标号砂浆保护层→底板钢筋绑扎→短柱钢筋绑扎→侧壁底板钢筋绑扎→支设内侧模板→混凝土浇筑→混凝土养护
放样与基底处理
施工前进行轨道线路中线、水平贯通测量，误差调整闭合后，根据设计设置控制基准点。同时进行基坑开挖，达到标高后按照设计要求对基底进行处理，经隐蔽工程验收合格后方可进行下道工序施工。
a、检修地沟CFG桩设计桩头标高为（），对CFG桩桩头进行切除；
b、CFG桩检测，按照抽检比例，对CFG桩进行单桩检测，单桩承载力特征值为150KN；
c、复合地基承载力检测，复合地基承载力特征值为120KN，满足设计要求后经验收合格方可进入下道工序施工；
d、铺设褥垫层，CFG桩检测合格后基底铺设200mm厚的碎石垫层进行基底处理，压实度不小于。
a、基坑开挖，基底开挖至2-1a2土层（粘土，灰黄~灰色，可塑，见铁质浸染），该土层顶标高大约为（），现场大部分标高为（），大约下挖达到基底标高；按%进行放坡，撒线开挖，直至达到2-1a2土层，请勘测、设计、监理、施工单位进行地质确认方可进入下道工序施工；
b、换填淤泥质土，用级配碎石分层进行换填，每层25cm，压实度不小于，填至标高（）。
混凝土垫层施工
基槽清理→垫层四周支设模板并将基槽底洒水润湿→抄设垫层标高，调整模板高度→浇筑混凝土、振捣、抹面→复测标高
a、基槽开挖完成后，在基槽壁两侧每隔15m左右打入木楔，引入高程，根据标高进行人工清底，清理扰动土及土渣。
b、基槽清理完成后进行测量放线，根据轴线进行垫层模板的支设。
c、模板支设完成后每隔5m用废弃钢筋头打入土中，钢筋头顶为垫层顶面混凝土标高，局部模板根据标高进行修整。
d、浇筑C15混凝土，用铁锹铺混凝土，厚度略高于找平堆，随即用平板振动器振捣，确保混凝土密实。
e、混凝土振捣密实后根据标高点检查平整度，高的铲掉，凹的补平。
f、浇筑完成后12h左右覆盖薄膜进行养护，养护时间不得少于7d。
防水施工
施工工艺流程
基层处理→20mm厚1：水泥砂浆粘结层→2mm厚聚氨酯防水涂料→防水层质量检测及验收→50mm厚C20细石混凝土保护层→复测标高→混凝土养护→2mm厚聚氨酯防水涂料→防水层质量检测验收→砖胎模保护层
基层处理→20mm厚1：水泥砂浆粘结层→2mm厚聚氨酯防水涂料→防水层质量检测及验收→50mm厚C20细石混凝土保护层→复测标高→砌筑砖胎模→1：水泥砂浆找平层→2mm厚聚氨酯防水涂料→防水层质量检测验收→水泥砂浆保护层
施工方法
a、清扫混凝土垫层，表面无混凝土颗粒、泥土、砂石。
b、用1：水泥砂浆进行基层找平，砂浆表面抹平、压光。
c、聚氨酯防水涂料涂抹前，先以铲刀、扫把将基层表面的突起物、砂浆疙瘩等异物铲除，并将基层清扫干净，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清理干净。
d、聚氨酯防水涂料涂抹时，防水基层呈干燥状态，含水率小于9%为宜，简单测定方法是将表面积为1m2、厚度为的橡胶板覆盖在上面，放置2-3小时，如覆盖基层上无水印，紧贴基层一侧的橡胶板又无凝结水印，则含水率满足要求。
e、涂刷聚氨酯防水涂料，第一层涂层施工，涂料涂刮时要求均匀一致，不得过厚或过薄，涂刮厚度一般以左右为宜（即涂布量m2）。开始涂刮时根据现场施工面积的大小、形状和周围环境，统一考虑涂刮顺序和施工退路。
f、第二层涂层施工，待第一层图层固化24小时后，再在其表面涂刮第二层图层，涂刮方法同第一层，为了保证防水质量，第二层涂刮时与第一层涂刮顺序相垂直。涂刮的时间间隔，根据施工的现场环境和图层的固化程度（以手触不沾为准）来确定，一般不得小于24小时，且不得大于72小时。
g、待防水涂料图层固化后进行检查验收，合格后进行保护层浇筑。保护层为50mm厚的C20细石混凝土，施工时注意保护防水层，不得损坏影响防水功效。
h、浇筑完成后12h左右覆盖薄膜进行养护，养护时间不得少于7d。
钢筋工程
施工工艺流程
钢筋配料→选料→加工→测量放线→绑扎检修地沟底板钢筋→定位短柱钢筋→绑扎短柱钢筋→放置马凳→绑扎检修地沟面层钢筋→绑扎检修地沟侧壁钢筋→质量检查验收
施工方法
a、原材料要求
钢材采用经建设单位审批的厂生产的钢材，有出厂合格证和质保书。钢材进场前做好各种钢材的抽样，进场后根据资料要求，在质检部门做好各种试验工作，待各种试验数据符合规范要求后，方可用于本工程。
b、钢筋加工
本工程的钢筋加工均在加工棚中完成，钢筋的加工严格按设计施工蓝图及国家规范要求进行加工制作。各种成型钢材按料单进行分类，各构件应挂牌整齐堆放，切不混肴。对加工制作好的钢筋质量及数量先检查验收后使用。钢筋的运输根据现场施工的实际情况，采用机械运输至绑扎点。
表5-1钢筋加工允许偏差表（参照GB50204-2015 P23）
c、钢筋绑扎
垫层面应先弹线，后绑扎，以保证间距均匀。检修地沟底板纵横向钢筋为Ⅲ级钢筋16@150，侧壁纵向钢筋为Ⅲ级钢筋16@150，侧壁竖向钢筋为Ⅲ级钢筋12@150，侧壁上端布置4根Ⅲ级钢筋18，拉筋为Ⅲ级钢筋8@300。
表5-2钢筋安装位置允许偏差表（参照GB50204-2015 P25）
d、钢筋连接
钢筋连接采用绑扎搭接，二级抗震，混凝土强度为C30 P6，搭接长度为40d，纵向钢筋接头百分率为50%，系数为，Ⅲ级钢筋16即40×16×
=896mm，连接区段长度为×896mm=1165mm。Ⅲ级钢筋18即40×18×
=1008mm，连接区段长度为×1008mm=1310mm。
钢筋加工与绑扎必须做到班组自检、技术主管复检、质检工程师专检，并做好业主、监理和质监部门验收工作，确认合格后再进入下一道工序施工。钢筋绑扎完成后，在浇砼前应搭好人行道或操作台，严禁随意践踏钢筋导致钢筋变形。
模板工程
模板工程是保证检修地沟砼施工质量，加快检修地沟施工进度的关键环节之一，因此，结合本工程的特点、规模，选择适宜的模板，是检修地沟模板工程施工必须考虑的主要因素。模板必须具有一定的强度、刚度和稳定性，能可靠承受新浇筑砼的侧压力及施工过程中所产生的荷载。
短柱截面尺寸为350mm×400mm，高度为500mm，共3482个。本工程对短柱的外观成型质量要求较高，短柱数量较多，配置木模板后周转数次后外观
质量达不到要求，钢模板周转次数多，只需维修保养，租金相对木模板比较
便宜，且外观成型质量得到保证，所以短柱模板采用钢模板进行施工。
检修地沟侧壁高度,由于检修地沟数量较多，型式简单，采取木模、钢模和砖胎模保证现场施工生产安排。
木模、钢模模板施工工艺流程
模板设计→配模加工→刷油→现场安装→校核固定→砼浇捣成型及养护→拆模→表面清理→归堆待用。
木模、钢模模板施工方法
木模板选用15mm厚竹胶合板，侧模采用方木做横楞，间距为200mm，采用钢管做竖楞，间距500mm。检修地沟设A12mm对拉螺栓三道，抵抗混凝土的侧压力，对拉螺栓水平、竖向间距为500mm。
钢模板选用3mm厚的钢板加工成型，横向背肋为50×50×5mm的角钢间隔400mm焊接加固，竖向背肋为2根20mm钢筋并排间隔600mm加固。设A12mm
对拉螺栓三道，竖向间距550mm，水平间距600mm，抵抗混凝土的侧压力。
木模、钢模模板安装
技术人员及时向协作队伍提出书面技术交底。现场放线定位，根据施工图用墨线弹出结构边线和中心线，下端设置定位钢筋，间距800mm,植入垫层。便于模板安装和校正，保证模板位置正确。
（1）模板安装
1）用水准仪抄出模板的标高，用1:3水泥砂浆预先找平，防止模板底部漏浆。
2）模板用A12对拉螺栓及辅助支撑，模板用汽车运到现场，模板拼缝严密，表面平整，支撑牢固，表面涂刷脱模剂。模板安装就位后测量其中心位
置及垂直度。使用过的模板要进行修理达到平整度要求后才能使用。
3）对拉螺栓孔应平直，穿对拉螺栓时，不得斜拉硬顶。模型安装和加固完后，立即用线锤对模型垂直度进行调整。
4）模板安装完成，必须经过检查验收合格后，方可进行下一道工序施工。
（2）模板安装的允许偏差和检查方法
表5-3 现浇结构模板安装的允许偏差及检验方法（参照GB50204-2015
P16）
注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。
模板拆除
（1）模板拆除要遵循先支的后拆、后支的先拆的程序，优先考虑整体拆除，便于整体转移，重复进行安装。拆模时，严禁用大锤和撬棍硬砸硬撬；
（2）当检修地沟混凝土强度达到时，或在可以保证混凝土表面及棱角不因拆模而受到损坏时，方可拆除非承重模板；
模板的维护保养
（1）每次拆模后必须及时清除模板表面的混凝土残渣和水泥浆，涂刷隔离剂，然后分类码放，拆下的扣件及螺母螺杆要经常用机油润滑，并集中堆放管理。
（2）木模、钢模板运输堆放要防止雨淋水浸；严禁与硬物碰撞、撬棍敲打、钢筋在上拖拉、振捣器振捣、任意抛掷等现象，以保证板面不受损坏；木模、钢模板使用后应及时用清洁剂清理，严禁用坚硬物敲刮板面及裁口方木阳角；对操作面的模板要及时维修，当板面有划痕，碰伤或其它较轻的缺陷时，用专用腻子嵌平、磨光。
模板工程成品保护及安全措施
（1）现场施工人员必须戴好安全帽，严禁吸烟，不准往槽内扔东西。除后台木工外，其他人不能使用电锯、电刨。木工使用电锯时，严禁用手在电锯正对方向推木条。
（2）吊装模板、木方、钢支撑等材料时，先检查是否挂稳再起吊。材料吊在空中时，下方严禁站人，信号员要执证上岗，严格遵守“十不吊”的原则。
（3）顶板拆除模板时，严禁用铁锤乱砸，对拆下的模板要有人接应放稳，妥善传递或用绳钩放至地面，严禁抛掷。
（4）对活动部位必须一次拆除，拆完后方可停歇。如中途停止，必须将活动部分固定牢靠，以免发生事故。
（5）没有支撑或自稳角不足的拼装模板，要平卧堆放，不得靠在其它模板或构件上，严防下滑移倾倒。
（6）模板堆放现场，不得进行明火作业如焊接、切割等作业。
（7）浇筑混凝土时，设专人看护模板，如发现模板倾斜、位移、局部鼓胀时，应及时采取紧固的措施，方可继续作业。
（8）使用电动工具时，必须装有可靠的漏电保护装置。
（9）在浇筑混凝土之前，要对模板的拼缝及加固进行验收，经监理工程师验收合格后方可进行混凝土浇筑。
（10）结构中的钢筋或绑扎丝不得接触模板，绑扎丝接头均向内。
砖胎模施工工艺流程
浇湿砖块→抄平放线→立皮数杆→送砖、砂浆→摆样砖→砌砖→复测水平标高、修砖缝、清理砖墙→清理落地灰→砖样内侧水泥砂浆粉刷抹平→检查及验收→交付下道工序施工。
砖胎模施工方法
（1）砖胎模采用240×115×48mm灰砂砖，因此提前一天浇水润湿，以免灰砂砖吸走砂浆太多水分影响粘结力，并去除表面灰尘。
（2）轴线复核无误，放出砖胎模的内边线，边线尺寸以增加抹灰厚度。
（3）测定好标高，在边线位置立皮数干，皮数杆上标明砖皮数、灰缝厚度以及竖向构造的变化部位，间隔10m左右增加一处，防止挂线过长引起的下垂，在相对两皮数杆上砖上边线处拉准线。
（4）挂线：砌一砖厚砖墙时宜采用外手挂线。可照顾砖墙两面平整。如果长墙几个人均使用一根通线，中间应设几个支线，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。
（5）砖胎模采用M5水泥砂浆砌筑，用砂浆搅拌机拌合，要求拌合均匀，砂浆稠度宜为7cm-10cm，砂浆应在拌合后3小时内用完，剩余砂浆不准用于砖墙砌筑。
（6）砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，既满铺、满挤操作法。砌砖时砖要放平。里手高，墙面就要张；里手底，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。
水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。随砌随将舌头灰刮尽。当采用铺浆法砌筑时，铺浆长度不得超过750mm。
（7）砖胎模内侧粉刷为1：水泥砂浆，粉刷厚度为20mm，表面进行压光。粉刷前提前浇湿砖墙，水泥砂浆表面应光滑，无砂眼、起砂、起泡等质量缺陷，落地灰应及时清理，做到工后场清。
砖胎模质量标准
（1）砖和砂浆的强度等级必须符合设计要求。
（2）砖砌体水平灰缝的砂浆饱满度不得小于80%。
（3）砖砌体的位置及垂直度允许偏差应符合表5-4的规定。
（4）砖砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度及竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。
（5）砖砌体的一般尺寸允许偏差应符合表5-5的规定。
检修地沟混凝土浇筑
施工工艺流程
混凝土搅拌、运输→混凝土浇筑→混凝土振捣→混凝土抹面、拉毛→混凝土养护
施工方法
⑴混凝土坍落度选择
本工程采用商品混凝土，混凝土坍落度不宜过小，也不宜过大，控制在160mm～200mm。塌落度偏大，混凝土不易成型，稍一振捣即发生流淌，无法控制浇筑厚度；塌落度偏小，虽然易于成型，混凝土铺设困难，振捣不能充分密实，容易造成蜂窝、麻面，造成质量缺陷。因此本工程混凝土采用低流动性混凝土，具有一定塑性，易于成型。
⑵原材料管理
①混凝土质量管理控制
本工程混凝土为商品混凝土，混凝土施工时由施工单位安排专人至商品砼厂家，监督混凝土的配合比，检查混凝土生产厂家的各种计量器具是否均经计量部门鉴定,现在是否在鉴定有效使用期内，严格要求商品混凝土厂家在原材料的计量、搅拌时间上严格按规范标准进行控制。
②水泥：
本工程混凝土所用水泥为普通硅酸盐水泥。
③粗、细骨料：
本工程混凝土粗骨料采用碎石，粒径为；细骨料采用中砂（河砂）。
检查内容：选用的石子种类、粒径、质量等；砂子的种类、颜色、细度模数；该批砂、石是否有进场试验报告，进场日期与实验报告上注明的日期是否相符合，试验结果是否合格；本台班砂石的含水率是否测定等。
防水混凝土用砂的含泥量应小于％，泥块含量小于％。
表5-6原材料每盘称量允许偏差表
⑶混凝土浇筑前准备工作
①技术准备
a.浇筑砼前应对施工人员进行方案和技术交底，使整个浇筑过程有组织、有分工连续有序的进行。
b.进行上一道工序进行验收，包括钢筋工程、模板工程、水电预埋及其他相关分项工程等，报监理工程师签字认可后，办理隐蔽验收记录，再进行本道工序的施工。
c.砼浇筑前24h应及时通知砼搅拌站，并填写预拌商品砼供应委托单，注明混凝土强度等级、坍落度要求、浇筑时间、浇筑部位、浇筑数量、浇筑方式及其他技术要求，同时应写清楚其他特殊要求。
d.提前了解天气情况，听天气预报或拔打气象台电话；
e.各种施工机具落实到位，对各种机具进行检查，避免施工中出现机器故障，造成不必要的停工。
②劳动组织：按照本工程施工现场条件、工作量、工期要求，本工程混凝土施工配备混凝土、瓦工混合组，劳动力配备20人。本工程采用商品混凝土，混凝土强度等级见表5-2 混凝土强度等级。
表5-7 混凝土强度等级
③施工机械：振捣棒3台，其中备用2台，汽车泵1台。
④现场准备
1）浇筑混凝土前，浇注部位的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完预检手续、隐蔽验收；
2）浇筑混凝土前，对模板内的垃圾、木块、锯屑泥土和钢筋上的油污，扎丝等杂物全部清理干净。模板与混凝土接触面应涂刷脱模剂。
3）振捣器的电源、配件及备件准备就绪；检修地沟混凝土施工即将进入冬期，特别需要准备好浇筑完成后所须的保温养护物资。
4）项目工程部技术员根据施工方案、施工图纸及相应规范对作业班组进行全面施工技术交底（书面、会议）。
5）混凝土浇灌申请书已被批准。
⑤泵送混凝土技术要求
1）泵送混凝土前，应对混凝土泵的支腿支撑等情况进行全面检查，并进行空载试运转。
2）混凝土泵启动后应先用适量的（大概1 m3）相同配合比的水泥砂浆湿润混凝土泵的料斗、活塞、及输送管的内壁等直接与混凝土接触的部位。润滑用的浆料泵出后应妥善回收，不得作为结构混凝土使用。
3）当混凝土供应部不及时，宜采用间歇泵送方式，放慢泵送速度。间歇泵送可采用每隔4min～5min进行两个行程的反泵，再进行两个行程正泵的泵送方式。
⑷混凝土运输
由于浇筑时间长，因此每车混凝土不能装得太满，防止混凝土在泵车内初凝。
当相邻车次间隔时间超过正常间隔时间时，应取该罐车混凝土作坍落度实验。混凝土从罐车输出时，不得任意加水，施工人员应服从现场管理人员的指挥。
表5-8混凝土从搅拌车中卸出到浇筑完毕的延续时间
⑸混凝土浇筑
①检修地沟混凝土浇筑进入冬期，根据本工程的特点和实际情况，在提到混凝土入模温度基础外，采用添加减水剂、抗冻剂等综合措施，使混凝土在
降低到冰点前达到受冻临界强度。抗冻保温材料采用塑料薄膜和草垫双层保护。
②认真收看气象预报，适当调整进度计划，尽量将混凝土浇筑与冰雪寒流天气错开进行。
③为了充分保证砼的浇筑质量，在砼浇筑前，配置好插入式振捣器2台（备用1台）；砼养护材料准备齐全。
采用插入式振捣棒振捣，振捣时采用快插慢拔的方法，插点要均匀排列，逐点移动，顺序进行，不得漏插，做到均匀振实。钢筋密集的地方采用A30mm 的振捣棒进行振捣。振点要分布合理间距不大于40cm，，振捣时间以表面无气泡冒出，混凝土不下沉为宜。
混凝土养护
冬期混凝土初凝时间一般为8小时～10小时，终凝为12小时～14小时。因此应适当把握好抹面时机，并在初凝前（用手轻按表面可留下指痕）进行二次抹面，可以减少表面裂缝。混凝土墙、柱等边模的拆模时间应适当延长，以避免表面发生脱皮等影响外管质量问题。
采用综合蓄热法进行混凝土养护。即在混凝土中掺加合理的外加剂，利用原材料加热及水泥的水化热的热量，通过适当保温，延缓混凝土冷却，使混凝土温度降到0℃或设计规定温度前达到临界温度。混凝土浇筑后，及时覆盖塑料薄膜并加盖草垫养护，以保证混凝土初凝前不受冻，根据施工部位及气温情况，一般可参照如下数据覆盖：气温在0℃～5℃时盖一层草垫和一层塑料薄膜，气温在-10℃～0℃时盖三层草垫和一层塑料薄膜，低于-10℃时盖四层草垫和一层塑料薄膜。混凝土养护期间应防风防失水，加强养护期混凝土测温。
由于混凝土中掺有粉煤灰和外加剂，混凝土终凝后，应立即进行覆盖保温养护，混凝土的养护时间不得少于14天，若早期养护不到位，其28天强度将受到很大影响。
混凝土工程质量控制
（1）质量通病的预防
1）混凝土表面蜂窝、麻面、孔洞、露筋、缝隙夹渣
采取措施：浇筑混凝土之前检查钢筋位置及保护层厚度是否正确；垫块不能漏放或间距过大；模板缝隙用双面胶堵实；模板表面需清理干净与混凝土
电缆沟施工方案 Prepared on 22 November 2020
目录
一、编制依据 （1）武汉经济技术开发区官莲湖路建设项目电缆沟工程施工图设计 (第一册) （2）官莲湖路总体施工组织设计 （3）《工程测量规范》（GB50026-2007） （4）《电缆敷设》（图集00DX001） （5）《地沟及盖板》（图集02J331） （6）《混凝土结构工程施工质量验收规范》（GB50204-2002） （7）《砌体工程施工质量验收规范》（GB50204-2002） 二、工程概况 工程基本概述 官莲湖路电缆沟（K0+～K4+800）工程，起点位于常军路与官莲湖大道交叉口处，止点于黄陵污水处理厂，工程全长为4929m，设计内容为电缆沟，电缆沟布置在道路中线北侧人行道下。具体位置见标准横断面图及平面图。 电缆沟施工内容有电缆沟、电缆井、电力管群等。电力管群采用钢筋砼结构；电力井，电缆沟采用混合结构（即砖混结构）。 标准横断面图如下： 主要工程数量表 主要工程数量表
三、施工部署 区段划分 根据业主要求，为了保证黄陵污水厂运营，K2++800段电缆沟需在2012年4月30日完成，工期较紧。关于该段路基施工及排水支管施工组织安排详见官莲湖路施工组织设计。 故将该电缆沟工程分2部分实施，分为2个作业区段，K0+～K2+为一工区，电缆沟结构净尺寸为1.0m×1.0m； K2+～K4+800为二工区，电缆沟结构净尺寸为0.8m×0.8m。 电缆沟配合各标段道路施工同步进行，在该段道路路基完成后，方可进行电缆沟施工。 施工准备 （1）劳动力计划 拟投入的劳动力计划 劳动力计划表
陇县汽车客运站建设项目 地 沟 施 工 方 案 编制人： 审核人： 审批人：
宝鸡大地建筑有限责任公司 2017年9月10日 一、工程概况 本工程为陇县汽车客运站项目，位于陇州大道以南，千邑路东侧，交通便利。该工程地沟采用钢筋混凝土地沟，地沟分为：给排水地沟、暖通地沟，其宽度为600mm和800mm，深度最浅为-0.8m，最深为-1.2m，总长度为308m,分布在站务楼和综合楼一层内，施工工艺较为复杂，交叉作业多，为协调各工种合理安排工作，结合现场实际情况，编制此方案以指导现场工作。 二、编制依据 1、工程设计图纸 2、《混凝土结构工程质量验收规范》 三、施工准备 1、施工方案制定 2、技术准备 组织人员认真熟悉图纸，结合本工程特点，制定详细的施工计划和技术措施，做好施工前技术交底和安全交底，搞好上岗人员的培训工作。 3、机械准备和劳动力准备
一台挖掘机、铁铲、手推车等。 劳动力：10人。 4、测量放线工作已完成。 四、施工工艺 1、地沟土方开挖 1.1.地沟开挖应在一层主体结构完成后开始，地沟开挖时应考虑到回填土，开挖的土方暂置旁边，不考虑外运，待地沟施工完成后回填用。 1.2.开挖时预留好临时通道，以便后续工作顺利完成。 2、垫层 2.1.每挖完一条沟并达到设计高度，经建设单位、监理单位现场负责人验收合格后，方可进行下道工序。 2.2.地沟做垫层前，用素土夯实基础，做好水平高程的测设，控制好整条地沟的平整度，最后浇筑100mm厚C15混凝土垫层。 3、砖胎膜砌筑 3.1.砖胎膜砌筑时，必须认真做好放线工作，砌砖边线、标高都必须进行检查复核。 3.2.砖胎膜砌筑应根据工程结构、地沟深度、周围环境、施工方法、施工工期，确定砌砖时间。 3.3.该地沟工程砖胎膜，根据设计要求采用MU20混凝土实心砖，M5.0水泥砂浆砌筑，所有的砖胎膜砌筑采用120mm墙，严格按照砖砌体施工规范要求施工。
排水沟施工方案
巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 编制人： 审核人： 审批人： 中石化中原建设工程有限公司 西南建安项目管理部
3月30日 巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 1 编制依据 1.1 《油气长输管道工程施工及验收规范》GB 50369- 1.2 《混凝土结构工程施工质量验收规范》GB 50204- 1.3 《混凝土结构工程施工规范》GB 50666- 1.4 《中华人民共和国石油天然气管道保护法》主席令11届第30号 2 工程概况 3月30日我部对巴中市光辉镇柏林湾村汛期隐患进行现场勘察，隐患整改位置车辆无法直达，需沿田埂步行约0.9km。勘察发现管线上方靠山体位置已形成一个深0.6m三角形汇水池（边长分别为7m，7m，4m），垂直管线路由已形成一条自然冲沟（沟上宽 1.5m，下宽1m，深0.6m），冲沟与管线外侧民房排水沟
（长80m，上宽0.5m，下宽0.4m，深1.2m）相接，且接头位置存在 1.7米落差，管线外侧覆土冲刷严重，坡面已形成凹坑。经调查了解，民房主要求对管线冲沟及民房屋后80m排水沟进行混凝土硬化，落差位置修筑一道混凝土挡墙。 管线上方冲 沟长7m，原管线 路由冲刷形成近似 三角形汇水
房屋后排水沟 该处落差约1.7m ， 房屋后排水沟
3 组织机构 3.1 项目组织机构 为保证川东北输气大队汛期隐患治理工程施工安全、有序进行，项目部设立施工组织机构，组织机构设置如下： 3.2主要工程量 4施工方法 4.1汇水池及管顶冲沟施工方法 根据现场勘察情况，考虑水沟排水量，冲刷形成汇水池(边长7m，7m，4m，深0.6m)及冲沟（沟上宽1.5m，下宽1m，深0.6m）按照原始地形尺寸施工，平整完成后，先底部铺设10cm C15混凝土垫层，再采用C30混凝土硬化，混凝土厚度为30cm，汇水池与上游冲沟搭接位置按原始冲沟尺寸向上游硬化排水沟2m。
绿水居住小区新建工程（二期）外网工程 地沟施工方案 《 $ {
目录 ； 第一章综合说明 (3) 第一节本工程采用的技术规范 (3) 第二节编制说明 (3) 第二章工程概况及特点 (3) 第三章施工部署 (4) 第四章施工工艺 (5) 第五章应注意的质量问题 (6) < 第六章安全措施 (7) !
` 第一章综合说明 第一节本工程采用的技术规范 （1）工程测量规范《GB50026—93》 （2）建筑地基处理技术规范《JGJ79—2002》 （3）建筑工程施工质量验收统一标准GB50300-2001》 （4）《混凝土结构工程质量验收规范》GB50204-2004 以及其他工程内容涉及的国家和哈尔滨市现行相关规范和标准。以上规范和标准以最新版本为准 《 第二节编制说明 针对工程特点，在施工组织上要求制定完善的施工管理体系和周详人力、物力的安排。本施工组织方案重点突出了施工管理体系、人力、物料、机具、施工进度控制、质量控制等关键因素，同时兼顾安全、文明、施工配合等方面，拟定了一套完善科学的施工管理体系。从而确保工程质量、进度、验收等最终目标的实现。 我公司工程技术人员在细致研究工程施工图、相关招标文件后，专题分析了
工程中的关键步骤，精心编制了本施工组织方案。 第二章工程概况及特点 1、工程概况 建设单位：阳光房地产开发公司、项目负责人：侯德强 泰和房地产开发公司项目负责人：李国斌 $ 监理单位：黑龙江正信建设工程监理有限公司总监：赵莹泰 设计单位：黑龙江省林业设计研究院项目设计负责人：程德军 施工单位：黑龙江省北鸿股份有限建筑公司 工程名称：绿水居住小区新建工程（二期）外网工程 建设地点：哈尔滨市松北绿水居住小区 1、工程特点 针对工程重点与难点，在施工中，我公司领导将积极与甲方质量监理部门配合，服从甲方及监理工程师的管理，从严控制工程质量，同进认真作好文明施工，制定环保措施，控制噪音及污染，杜绝居民投诉，制订安全生产措施，建立安全保障体系，确保施工中不发生伤亡事故，杜绝设备损坏事件发生。 务必遵守“安全第一、质量第一”的原则方针，为此，我公司一定在此竭尽全力，以达到国家施工验收规范合格标准。 ） 我公司将根据本工程特点，选定高素质的施工队伍，以优质、高速、安全、文明为施工宗旨，对着业主高度负责精神，保证在规定时间内完成，并一次性通过验收。 具体的施工部署及施工安装技术措施、质量保证技术措施等等。 第三章施工部署 一、施工准备
电缆沟施工方案 一、工程概况： 电缆沟从0+030—0+679.59，长649.59米，其中0+590—0+679.59段为电缆埋管。0+007.5—0+540段电缆沟位于道路东侧距中心线13米处。设计电缆沟断面形式为1.2m×1.8m,每4米设置一构造柱，每40米设置一道沉降缝，变形缝材料采用聚氨酯密封膏，填缝材料采用浸沥青的木丝板。过路电缆沟断面形式为1.2m×1.5m。过路构造柱间距为2.5米。电缆横过路预留采用6根碳素管保护敷设至对面道路红线外一米处。共设两处余量井，分别在0+190和0+510处。电缆沟内双侧安装玻璃钢支架，支架为六层。支架悬挂承重不小于150kg，电缆沟检查井处爬梯做好接地处理，接地电阻≤4Ω。 二、具体施工方法 1、沟槽开挖： 1）沟槽开挖前，应由技术员、施工员、测量员共同定位放线，并及时请监理单位进行定位复核，在确认无误和对地上、地下管线调查清楚后，由施工员负责指挥用小型挖掘机或人工分层开挖。 2）在开挖至负1.0m左右时，测量人员要及时在沟槽边打设腰桩，控制开挖深度，并由作业队派专人负责及时平整槽底，机械开挖至槽底以上20cm时停止下挖，由人工配合把余土清理干净，以下的20cm采用人工开挖，确保不出现超挖现象。开挖时要注意槽底的坡向修整，保证渗水井处为最低点。 3）沟槽开挖要分段进行，开挖部位、开挖长度由项目部根据管线调查、物资到位、天气预报等情况综合考虑、统一组织安排，不得随意开挖，特别是各种路口的施工，要由业主代表、监理单位统一协调、统一安排组织施工。 4）沟槽开挖修整、槽底平整夯实和清理干净后，经质检员验收合格
后，及时向监理单位报请验槽。在验收合格后，方可进行下道工序的施工。 2、电缆沟混凝土平基 1）经监理方验收合格后的电缆沟沟槽，要及时进行混凝土平基的施工，电缆沟平基为C20混凝土，宽3140mm，厚200mm（过路段300mm）。 2）电缆沟平基混凝土浇筑时，要注意做好渗水井、沉降缝的留置和电缆沟层架接地角钢的打设。平板振捣器振捣密实，人工抹面找平，路口等处的平基混凝土施工时，还要及时按设计要求插入构造柱钢筋。在抹面找平时要注意找好坡度，一旦有水进入电缆沟，保证能及时排入渗水井。 3）排水坡度采用道路坡度，道路坡度不足0.5％时按0.5％，渗水井每40m设一处，过路段、最低点、余量井、检查井处必须设置，渗水井为φ200mm（余量井内为1000mm×500mm），深度为1000mm，渗水井内填充卵石。 4）计量员、试验员要控制好混凝土的施工配合比，严格按比例进行混凝土的拌制，送样员会同监理工程师现场取样，做好试块的留置。 3、电缆沟砖墙砌筑与粉刷抹面 1）电缆沟采用MU10机砖、M7.5水泥砂浆砌筑，墙厚370mm，墙高1680mm；砌筑时每40m设沉降缝一道，基础与墙体同时断开，沉降缝内填充乳化沥青木丝板。层架埋件横向间距为800mm，纵向间距为250mm，底层埋件距混凝土平基上面150mm。检查井、余量井处要按设计要求安放爬梯便于检修。 2)砌筑应满铺满挤，上下搭砌，水平灰缝厚度和竖向灰缝宽度为10mm，不得有竖向通缝；曲线段的竖向灰缝，其内侧灰缝宽度不小于5mm，外侧灰缝不大于13mm；墙体采用一丁一顺法砌筑，底皮与顶皮应用丁砖砌筑，砌筑时随手将挤出的砂浆刮平。以便粉刷和节约材料。 3）埋件安装要准确竖向垂直、横向水平，间距留置准确，埋件露出墙面15mm，与粉刷后墙面相平。电缆沟采用承插式玻璃钢支架，支架露出墙面265mm。检查井处的爬梯采用φ20圆钢。
厂房地沟施工方案 目录 一、工程概况 (1) 二、编制依据 (1) 三、施工准备 (2) 四、施工工艺 (2) 五、应注意的质量问题 (9) 六、安全措施 (9) 七、质量记录 (10) 一、工程概况 本工程是南宁锦虹棉纺织有限责任公司二分厂主厂房，位于南宁市园艺路106号。根据工程的岩土工程勘察报告和设计图纸，本厂房车间地沟采用钢筋混凝土卷材防水地沟，面贴白色釉面瓷砖。地沟分为：电缆沟、排水沟、空调沟，A/W回风沟、除尘吸风沟，分布在整个车间，其宽度分别为：400㎜、600㎜、800㎜；深度最浅为-0.55m，最深为-2.4m;总长度约5000m，分布在整个厂房车间。施工工艺较为繁杂，交叉作业多，为协调各工种的合理安排工作，结合现场实际情况，编制合理的施工方案以指导现场工作。 二、编制依据 2.1.工程设计图纸和投标文件。 2.2.南宁地矿地质工程勘察院编制的《岩土工详细勘察报告》2007N-33 2.3.02J331《地沟及盖板》 2.4.《建筑工程施工质量验收统一标准 GB50300-2001》 2.5.《地下工程防水技术规范》GB50108-2008 2.6.《混凝土结构工程质量验收规范》GB50204-2004 2.7.《建筑施工手册》第四版缩印本。 2.8.公司ISO9001《质量体系》和质量保证手册、程序文件
三、施工准备 3.1.施工方案制定 3.2.技术准备 3.2.1.组织人员认真熟悉图纸，结合本工程的特点，制定详细的施工计划和技术措施，做好施工前技术交底和安全交底，搞好上岗人员的培训工作。 3.3.机械准备和劳动力准备 两台挖掘机，两辆自卸汽车，铁铲、手推车等。 劳动力：10人 3.4.资料收集 地沟开挖之前需收集的资料主要有：地质勘探报告、施工设计图纸、地下管线资料，根据上述资料查明工程地质水文、有无地下管线和地沟深度等实际情况。 3.5.确定弃土堆场 3.5.1.由于场地大部分是地沟开挖面积遍及整个厂房车间，不能堆放太多余土，厂房地坪又需要填土，全部余下部分采用自卸汽车运到○24～○31×○A～○K 轴弃土。 3.6.施工灯具 地沟开挖时，厂房屋面可能已安装完成，厂房较暗，要根据需要设置足够的照明设备并在危险区域设置明显警戒标志。 3.7.作业条件 3.7.1.水沟土方开挖前，厂房钢结构（钢柱、钢梁、檩条）已安装完成并经验收合格。 3.7.2.南北附房主体拆除下来的模板、方条、散板清除干净。 3.7.3.测量放线工作已完成。 四、施工工艺 4.1.地沟土方开挖 4.1.1.地沟开挖时应考虑到厂房车间填土，确定存土位置。 4.1.2.由于地沟分布在整个厂房车间，且很密集。开挖时○2E～○3E轴×○1～○31轴轴预留出约为6m的临时运输通道. 4.1.3.地沟开挖土方应在厂房钢结构安装完成后或部分钢结构完成安装后
Xxxxx 网架更换不锈钢天沟小项目维修工程
江苏神箭建筑装饰有限公司 二o—年三月四日 Xxxxx网架更换不锈钢天沟小项目维修工程施工方案、施工组织 本工程中施工人员为: 所有的施工人员到场后，才能进行施工准备的各项工作 2、工程概况
建设单位：xx 公司。 工程名称：xxxx 更换不锈钢天沟维修项目。工程内容：拆除原网架天沟、更换不锈钢天沟等项目。 3、施工质量要求我公司在本工程施工全过程中指导各项生产活动和技术、经济综合性的文件，在编制过程中，注重科学合理性，技术规范性，经济安全性，优质优速性。 一、坚持执行基本建设程序，严格按照建设单位技术要求组织施工，发挥工程效益。 二、加强施工现场管理、合理安排施工场地、组织好现场文明施工。 三、严格按《建筑安装工程施工质量验收规范》GB50210-2001 要求施工。四、《建筑安装工程质量检验评定标准(GB50300-2001) 》的有关规定施工; 二、施工准备 1、施工前对所有施工人员进行安全教育和安全交底； 2、拉设安全隔离带，装好现场警示标志、围挡； 3、施工人员佩戴安全帽必须系好下颌带，下颌带应紧贴下颌，松紧以下颌有约束感，但不难受为宜。 4、施工用的电焊机、切割机及配电箱安装漏电保护装置，电焊、用电等特种工作必须持证操作。 三、施工操作 更换不锈钢天沟项目:不锈钢天沟制作安装,应根据原天沟的几何进行制作加工安装固定必须确保牢固可靠,排水畅通流入落水管内,拆、卸及安装天沟,在网架结构下牢固张挂安全网,在网架结构上牢固安装5cm 厚木大板,拆卸原天沟应用结实的绳子往下系落安放, 同时施工人员应牢固系好安全带 四、施工结束 施工作业完成后，施工人员认真检查自己施工过程中用的机械及用具是否有遗漏，清理施工现场的垃圾，做到人走场清。
Xxxxx网架更换不锈钢天沟小项目维修工程 施 工 方 案 江苏神箭建筑装饰有限公司 二〇一一年三月四日
Xxxxx网架更换不锈钢天沟小项目维修工程施工方案一、施工组织 本工程中施工人员为： 所有的施工人员到场后，才能进行施工准备的各项工作。 2、工程概况 建设单位：xx公司。 工程名称：xxxx更换不锈钢天沟维修项目。 工程内容：拆除原网架天沟、更换不锈钢天沟等项目。 3、施工质量要求 我公司在本工程施工全过程中指导各项生产活动和技术、经济综合性的文件，在编制过程中，注重科学合理性，技术规范性，经济安全性，优质优速性。 一、坚持执行基本建设程序，严格按照建设单位技术要求组织施工，发挥工程
效益。 二、加强施工现场管理、合理安排施工场地、组织好现场文明施工。 三、严格按《建筑安装工程施工质量验收规范》GB50210-2001要求施工。 四、《建筑安装工程质量检验评定标准(GB50300-2001)》的有关规定施工; 二、施工准备 1、施工前对所有施工人员进行安全教育和安全交底； 2、拉设安全隔离带，装好现场警示标志、围挡； 3、施工人员佩戴安全帽必须系好下颌带，下颌带应紧贴下颌，松紧以下颌有约束感，但不难受为宜。 4、施工用的电焊机、切割机及配电箱安装漏电保护装置，电焊、用电等特种工作必须持证操作。 三、施工操作 更换不锈钢天沟项目:不锈钢天沟制作安装,应根据原天沟的几何进行制作加工,安装固定必须确保牢固可靠,排水畅通流入落水管内,拆、卸及安装天沟,在网架结构下牢固张挂安全网,在网架结构上牢固安装5cm厚木大板,拆卸原天沟应用结实的绳子往下系落安放,同时施工人员应牢固系好安全带。 四、施工结束 施工作业完成后，施工人员认真检查自己施工过程中用的机械及用具是否有遗漏，清理施工现场的垃圾，做到人走场清。 五、施工安全事故应急预案 组织机构:为确保在上级统一领导下，及时、顺利、高效的完成事故抢险、人员抢救任务，特成立项目部应急救援领导小组。附下表
厂房地沟施工方案
目录 一、工程概况 (3) 二、编制依据 (3) 三、施工准备 (3) 四、施工工艺 (4) 五、应注意的质量问题 (10) 六、安全措施 (10) 七、质量记录 (11)
一、工程概况 本工程是南宁锦虹棉纺织有限责任公司二分厂主厂房，位于南宁市园艺路106号。根据工程的岩土工程勘察报告和设计图纸，本厂房车间地沟采用钢筋混凝土卷材防水地沟，面贴白色釉面瓷砖。地沟分为：电缆沟、排水沟、空调沟，A/W回风沟、除尘吸风沟，分布在整个车间，其宽度分别为：400㎜、600㎜、800㎜；深度最浅为-0.55m，最深为-2.4m;总长度约5000m，分布在整个厂房车间。施工工艺较为繁杂，交叉作业多，为协调各工种的合理安排工作，结合现场实际情况，编制合理的施工方案以指导现场工作。 二、编制依据 2.1.工程设计图纸和投标文件。 2.2.南宁地矿地质工程勘察院编制的《岩土工详细勘察报告》2007N-33 2.3.02J331《地沟及盖板》 2.4.《建筑工程施工质量验收统一标准 GB50300-2001》 2.5.《地下工程防水技术规范》GB50108-2008 2.6.《混凝土结构工程质量验收规范》GB50204-2004 2.7.《建筑施工手册》第四版缩印本。 2.8.公司ISO9001《质量体系》和质量保证手册、程序文件 三、施工准备 3.1.施工方案制定 3.2.技术准备 3.2.1.组织人员认真熟悉图纸，结合本工程的特点，制定详细的施工计划和技术措施，做好施工前技术交底和安全交底，搞好上岗人员的培训工作。 3.3.机械准备和劳动力准备 两台挖掘机，两辆自卸汽车，铁铲、手推车等。 劳动力：10人 3.4.资料收集 地沟开挖之前需收集的资料主要有：地质勘探报告、施工设计图纸、地下管线资料，根据上述资料查明工程地质水文、有无地下管线和地沟深度等实际情况。 3.5.确定弃土堆场
施工方案 一、工程概况： 1、工程内容 1.1、工艺设备地沟、集水坑、地坑的防腐处理。 2、质量目标：本工程实行规范化施工，合格工程。 3、工期要求：满足甲方对工期的安排，并根据甲方安排配备 施工力量。 二、施工前的准备： “常备不懈，决胜千里”，充分的思想准备和物质准备是决定按照工期要求，创优质工程的先决条件。所以施工前必须做好一切必要的准备工作。 1.施工前所有机械设备必须提前进现场，并经严格检修、多次调 试、试车的过检，保证机械能在施工中正常使用。 2.按甲方管理规定办理有关施工证件。 3.学习领会甲方纪律、安全、消防等方面的规章制度。 4.填写开工报告，交甲方代表审核通过。 5.准备所有施工期间的质量检验评定，隐蔽工程记录、空白报表、 签证单等。 6.施工前，项目部技术负责人要认真学习领会甲方的防腐工艺流 程和具体材料的施工技术规范要求，编制作业指导书，分发给 每个施工人员，确保施工的顺利进行。 7.检查各种防腐材料的型号、规格、出厂日期，合格后方可进厂。 8.备齐各种工具，计量器具和检测仪器。 9.设防腐材料专用仓库，存放材料应远离明火，避晒避潮。 10.开工前对施工人员进行培训，组织学习有关技术规范、标准、 管理制度和安全环保知识、进行技术交底和进行三级教育。 11.各种原材料运达施工现场，必须现场建立工程师认可，且材料
的型号及性能满足甲方的设计要求，必要时进行小样试涂，无 误后方可使用。 12.准备好防尘口罩、面罩、防护衣、手套等劳保用品。 13.施工前技术人员进行详细认真的技术交底工作，使所有施工人 员明白承担的施工项目和施工内容，由班长领取施工所需图纸 和技术措施。 14.工作帽、工作服、防护眼镜、防护手套等工具准备齐全。 15.施工人员需经安全考试合格，且进行安全技术交底后，方可进 入施工现场。 三、基础表面处理： 规范性的表面处理是防腐涂料赖以固着于基体表面必不可少的前提，是最大限度的发挥涂料防腐性能的基础，表面处理好坏，直接影响涂料的附着力，施工质量和使用寿命。 1、混凝土表面的表面处理： 该项目防腐的基本主要是混凝土表面，为了增强涂料与基体的粘结力，提高防腐效果，对基体表面必须做基层处理。 2、基层必须坚固、密实；强度必须进行检测并应符合设计要求。严禁有地下渗水。基层表面不得裂缝、蜂窝、麻面等现象。如有，则须深层切割清理后用环氧树脂砂浆填补，清理时不可野蛮敲打，以免敲松边上的基层。 对于处理过的表面基层严禁有脱壳、起砂等现象。 3、当要求在混凝土基层上进行涂刷时，基层的阴阳角应做成斜角或 圆角。 4、基层必须干燥，在深为20㎜厚度层内的不应大于6%。 5、其层表面不得有浮灰、水泥渣及疏松部位。因此，在施工前采用 喷砂或钢丝刷打磨表面，然后用干净的软毛刷、除去基层表面的
地沟空调管线敷设专项方案 一、专项方案工程概况 工程名称：解放军第202医院加装风机盘管及供热改造工程 工程地点：沈阳市和平区解放军第202医院 建设单位：解放军第202医院 专项方案工程内容：空调地沟内供回水管线更换 质量标准:合格 二、编制依据 1、建筑工程施工质量验收统一标准 GB50300-2001 2、建筑给水排水及采暖工程施工质量验收规范GB50242-2002 3、通风与空调工程施工质量验收规范GB50243—2002 4、建筑电气工程施工质量验收规范GB50303-2002 5、《建筑施工安全检查标准》JGJ59-2011 6、智能建筑工程质量验收规范GB50339-2003 7、建筑防腐蚀工程施工及验收规范GB50212-2002 8、工业金属管道工程施工及验收规范GB50235—97 9、建筑安装工程质量检验评审统一标准GBJ300—88 10、现场设备、工艺管线工程施工及验收规范GBJ239-97 11、施工现场临时用电安全技术规范 JGJ46-2005 三、难点分析 1、根据现场实际条件，地沟内空调管线敷设技术难点如下：1）地沟内情况不明
需派人对地沟里面管线的情况逐一摸查楼内管线情况，再进行具体施工操作。地沟内水及污物太多，地沟内废弃管线、建筑垃圾、导致增加较大清理工作；且生活垃圾多年堆积发酵，形成危害气体，给施工人员地沟内操作带来了危险。 2）地沟施工操作空间有限 由于楼内存在较多建筑垃圾、生活垃圾、废弃管线，且地沟内管线修补多次，增改各种管线较多导致每栋楼地沟操作空间不足；地沟内不但原有各种管线过多而且空间狭窄，导致施工作业更加困难。 3）沟内长期处于封闭状态且沟内垃圾污物囤积过多而产生有毒有害物质。 4）需在沟内增加排风、送风等换气设备、临时照明及临时用电等。 5）拆除外运原有采暖管线及清理沟内污物。 地沟内主管线连接情况错综复杂，有些管线腐蚀严重，需要根据图纸结合实际情况拆除更换管线。 6）施工需拆除并恢复原有地面及地沟盖板，工作面小属于零星拆除，零星恢复。 7）根据楼体的大小及其地沟走向增设不少于3个的通风口。 四、施工工艺流程图 现场考察→施工准备→人员安排→技术交底→安全防护→砸地面开地沟盖板→通风排气→安装送排风设备→安装临时用电及临时
地沟施工方案 第一节砖砌检查井等 施工程序：管道轴线复核→标高测定→砼垫层→排砖脚→井体砌筑→压顶结构→内外面粉刷→养护→复土。 1、井底先浇砼垫层，后砌砖。 2、砖块必须做到大堆过夜浇水，湿度适中。 3、砌墙时使用按井高要求和规定灰缝的皮数杆，灰缝不宜超大。 4、砌砖采用一刀一灰或挤浆法，确保砂浆饱满度在85%以上。 5、有隔墙双井内外墙同步砌筑，尽量不留接搓，有高低差墙面 采用踏步式接法。 6、砌砖方井墙第一皮砖和顶层砖应砌成丁砖层。园井墙均采用 丁砖砌筑。 7、控制砌墙砂浆配合和使用时间。 8、砌砖墙时切不使用过夜砂浆。 9、各种内外墙体砂浆，必须保护按设计要求强度施工。 10、一砖方井墙砌体采用一顺一丁砌法。 第二节电缆管沟或排水沟道
1、电缆管沟或排水沟道 ⑴本工程如有室外埋地电缆管沟。用料可分铪，砼和砖砌管沟。 ⑵放样时按图示尺寸与轴位放样，挖土深度较大时必须放坡。 ⑶控制底面与顶面标高。 ⑷沟二侧按图予埋铁件时，掌握好标高尺寸和位置间距，或排埋 件保持水平或坡平。 ⑸铪和砼沟做到底与壁砼一次到位，防止渗水，沟底按规定做好 坡水。 ⑹控制转角与大小变径管沟，内外连接达到要求。 ⑺砖砌沟必须挤浆砌砖，砂浆饱满。 ⑻内外粉刷或盖板按图施工。 ⑼砼或铪沟底、壁砼均应保养。 2、电缆安装 电缆施工前，应检查所有材料规格型号及电压等级是否符合设计要求。1KV以下电缆用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ，10KV以上的用2.5KV摇表摇测，测定后，应将电缆头封好或包好，电缆的矩距离运输一般采用滚运，滚运时应按电缆轴上箭头指示方向，电缆在桥架上敷设时，应事先将电缆的排列，用表或图的方式划出来，以防电缆交叉和混乱。
电缆沟防水维修处理施工方案 一：工程概况 1: 本工程出现不同程度的渗漏，由于考虑使用的特殊性，防止安全隐患必须做一定的防水维修维护处理，排除安全隐患，长期合理使用，发挥更大的实际效果。 二: 工程治理 编制依据 1：国家现行防水标准，规范。 1.1 《js 聚合物水泥基复合防水涂料》 (JC/T894-2001) 1.2 《地下工程防水技术规范》 (GB50108-2001) 1.3 《地下防水工程验收质量规范》 (GB50208-2002) 根据我方技术人员，现场勘查根据工程需要采用堵漏加密封处理方式防排结合，刚柔相济原则治理方案。根据本工程的特点地下防水措施除原有钢筋混凝土自防水外，至少应选用一种柔性防水层，为了保证防水工程质量，争取工期又能方便施工，经甲方及监理单位、施工单位共同确认，选用恒久牌JS 复合防水涂料做1.5mm作为本工程的防水层。 三：工程选料 1 ：堵漏产品单组份(水溶性)油溶性单组份聚氨酯化学灌浆材料是由复合聚合多元醇与多元异氰酸酯反应形成末端含有异氰酸根基团的一种化学灌浆材料。该材料遇水后立即反应产生气体，体积膨胀并生成一种不溶于水并具有一定强度的发泡体，不仅可以防水堵漏，更适合于加固补强。 二、产品特点 1、抗渗性：该材料抗渗强度在6 8 0 KPA以上，比一般防水材料要高得多，防水效果明显。
2、抗压性：在标准砂浆中固结体的抗压强度一般在4 . 9——19 . 6MP A之间，可以较好地起到补强加固的作用。 3、该材料无论是干裂纹还是湿裂纹都可以起到明显作用，在高压灌注机的高压下首先渗透到裂纹底部，与水反应产生的硬质泡沫体会慢慢地把水一点一点地挤出来，最终起到防水加固补强的用用。 4、膨胀率大，不收缩，正常与水反应浆液可以形成10 -20倍泡沫体，因而可以进一步充实空隙，起到防水堵漏的作用。 5、因为浆液是单组份，使用起来比较方便，因此快，特别是在抢险中可以起到立竿见影的作用。 三、技术指标序号 四、运用范围 1、各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。 2、地质钻探工程的钻井护壁堵漏加固。 3、水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝 土裂缝的防渗补强。 4、高层建筑物及铁路、高等级公路路基加固稳定。 5、煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。 6、桥梁基础的加固和桥体裂缝的补强。 7 、已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。 8 、土壤改良、土质表面的防护及稳定加固等。 五、使用时安全注意事项 1 、施工时穿戴防护器具（如手套、护目镜），避免皮肤直接接触，如有沾染应以大量清水冲洗。
地沟清理及管道安装安全施工专项 方案 吉林科龙建筑节能科技股份有限公司 2017年6月7日
一、技术方案 1、找地沟入口，如有地沟入口，且地沟入口间距18米之内时，基本上满足施工需要。 2、如没有地沟入口，可做探坑进行探察，探坑有两种方式，一种是从单元走廊地面用电镐凿0.5平方的探口，此探口可做入口。二种是在楼体外立面下方挖1.5米深，宽2米，深2米的工作坑面，在毛石基础处用电镐开0.5平方的探口。 3、用鼓风机对地沟内的有毒气体进行稀释，在工人下地沟作业前应先用仪器检测地沟内氧气含量，以确保安全。 4、用吸粪车经探口处，将地沟内粪便的水质部分抽出。 5、用吸粪车装清水，注入地沟，将半沉淀的粪便进行搅拌稀释处理后，用吸粪车吸出。 6、针对沉淀部分采用人工清理，工人带自吸式防毒面具，用铁锹、水桶等工具，将沉淀部分清出。 7、工人带工具将地沟内的下水管路拆除，安装新管材，与外网对接时，根据管路的具体形式采用PVC胶、堵漏剂、水泥等材料将新旧管路进行对接。施工完成后用M7.5浆砌石恢复楼体毛石基础。 8、如住户下水管路地埋部分有脱节、堵塞的，如住户同意更换，首先与住户签订施工协议，协议需明确施工范围以及维修标准。将地埋
部分下水管挖出更换。首先将住户卫生间、厨房的下水主立管与地沟之间用云石机切割0.3米宽的地槽，用电镐将其拆除，挖深0.8米的地槽，更换管路，并与地沟内的新管路对接。 9、恢复破坏的走廊地面，重新彻筑楼基础的探口，回填工作坑。(1)楼体外立面探口恢复 管底200mm采用中粗纱垫层，采用200mm的钢套管保护管道，防止毛石直接接触管道，套管长度为毛石基础外反100mm，其余部分用毛石砌筑。 （2）单元门混凝土面层探口恢复 用0.02m厚的模版支模，用0.04*0.04的木方及8#的铁线反掉在地面上，与原预留钢筋连接，用?10钢筋绑接，用C25混凝土浇筑抹平，待混凝土凝固后，拆除防护。 10、按照协议标准恢复住户家的地面。 二、安全方案 1、基本要求 ①、地沟清理，应制定作业许可程序、作业安全规程、安全措施和应急预案，明确作业负责人、作业人员和外部监护人员的职责；不得将地沟清理发包给不具备资质条件的单位和个人。
乌兰察布市厚德大酒店副楼装饰地沟改造 工程 一、工程概况 厚德大酒店副楼地沟，长60米，宽20米，高2.1米。地沟内铺设消防管道、给排水管道。 因大楼建成时间长，加之雨水等侵蚀，造成地沟内淤泥堆积，部分墙体倒塌、开裂，严重影响后期使用。 二、施工计划 先把倒塌墙体清理干净，再进行地沟内淤泥清理，等清理完成后再对倒塌墙体重新垒砌，对开裂墙体行填堵，清理完成后进行地沟内回填、修补地面。 三、施工准备 ①电线600米，灯具30个。 ②铁锹、手推车，砌墙工具，沙子、水泥等。 ③工人5个。 四、施工方法及工程量 ①地沟内光线不足，行动不便，需架设照明设施。照明线路从墙 体上走线，不得接触地面。用电线600米，灯具30个。 ②由于地沟内空间狭小，无法使用机械辅助工人施工，只能用人 力操作，预计施工季度慢，工期长。 ③依据现场情况，首先清理倒塌墙体产生的建筑垃圾及淤泥，墙
体长18米，高2.1米。用锤子、铁锹将垃圾转移到楼面之上，再用手推车把垃圾清运到指定场地。方便后期清运地沟内淤泥。 ④倒塌墙体清理完成后，地地沟内淤泥清运。依据实际情况从东 向西清理，利用铁锹、手推车等工具将淤泥从地沟运送到楼面之上，清运到指定场地。现场测量共计清理淤泥218米，此施工费力费工。 ⑤淤泥清运完毕后，对倒塌墙体重新垒砌。根据现场测量、放线 确定墙体位置，墙体长18米、高 2.1米。使用红砖（240mm*115mm*53mm）、水泥、沙子砌墙,对开裂墙体用水泥砂浆填堵。 ⑥待墙体凝固，进行地沟洞口的回填、修补地面洞口。洞口长18 米，宽1.8米。 五、施工安全 ①地沟内阴暗、潮湿，施工时注意防滑。 ②时刻注意用电安全，电线不得接触地面。 ③施工时注意人身安全，不得违规操作。 年月日
一、施工准备 1、施工前对所有施工人员进行安全教育和安全交底； 2、拉设安全隔离带，装好现场警示标志、围挡； 3、施工人员佩戴安全帽必须系好下颌带，下颌带应紧贴下颌，松紧以下颌有约束感，但不难受为宜。 4、施工用的电焊机、切割机及配电箱安装漏电保护装置，电焊、用电等特种工作必须持证操作。 二、施工操作 更换钢天沟项目:钢天沟制作安装,应根据原天沟的几何进行制作加工,安装固定必须确保牢固可靠,排水畅通流入落水管内,拆、卸及安装天沟,在网架结构下牢固张挂安全网,在网架结构上牢固安装5cm厚木大板,拆卸原天沟应用结实的绳子往下系落安放,同时施工人员应牢固系好安全带。 （1）钢结构安装： 1、为保证安装质量和施工顺利进行，要求钢结构在制作厂进行单元预拼装。 2、构件运输过程中要妥善绑扎，以防止变形和损伤。 3、结构吊装时，应采取适当措施，防止产生过大的弯扭变形。 4、当结构就位完毕后，应及时安装支撑，支撑间距为1500mm，保证结构的稳定性。 5、施工单位可选用合适的吊装方案，将有关构件组合成安装单元， 在地面进行现场焊接组装后整体吊装，以减少高空现场焊接量。 6、所有上部系统构件的吊装，必须在下部系统结构就位、校正并安装支撑构件后方能进行，天沟完成后需进行调直，允许偏差为30mm （2）、焊接连接 1、焊接接头的焊缝坡口形式按《气焊，手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》
目录 1、编制依据及内容 (2) 2、工程概况 (2) 3、施工部署 (2) 4、施工准备 (3) 5、主要施工方法 (4) 6、质量保证措施 (9) 7、安全文明施工措施 (9)
一、编制依据及内容 1、编制依据： 厂区排水沟施工图 国家现行有关的工程施工验收规范、规程、标准以及河北省市主管部门对基本建设的有关规定。 工程现有施工条件及建设单位的支持配合。 本公司近年来工程施工经验及企业施工能力，技术装备，ISO9002质量体系控制文件、作业条件及企业员工整体素质及机械、劳动力调配能力。 2、编制内容 严格执行基建程序、发挥本公司技术优势，精心施工，科学管理，加快施工进度。科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。全面执行我公司的质量方针，按照ISO9002国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度。确保工程质量和安全。加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。 二、工程概况 本工程主要为铸造分厂、成品库、液力分厂厂房散水外边缘排水沟 1、工程特点： 排水沟为砖砌排水沟，底板采用商品混凝土进行浇筑，两侧均为120厚砖墙。 2、施工难点 本工程工期紧，排水沟长度大，平直度要求高，工种交叉作业频繁，故施工时应严格按照建设单位及总包的要求进行组织施工，使整个施工现场井然有序，避免因现场凌乱，材料乱堆乱放而给施工造成极大不便以致影响工期 三、施工部署 1、目标部署 1.1质量目标 1.1.1分项工程质量评定达到合格标准，并以此通过工程验收，确保工程质量合格，达到优质工程的标准，并满足业主对该项工程质量的要求。
1#岩芯资料管理中心工程 地沟施工专项方案 一、工程概况 本工程位于甘肃省庆阳市西峰区。结构为单层钢结构厂 房，局部为钢框架二层。长度为135m，宽度72m，建筑层数为1层，(局部2层，层高为3.6m)建筑檐口高度为7.9m , 总建筑面积为10181川。本工程地沟采用C2型不靠墙砼地沟。 二、施工准备 (1 )作业条件 1、制定专项施工方案，严格按施工顺序施工，确保地 沟工程施工符合设计及施工质量验收规范要求； 2、施工前，做好水平高程的设置； 3、做好技术交底及安全技术交底； (2 )施工机具 小型挖掘机、小型搅拌机、翻斗车、竹胶板、手推车、 电动冲击打夯机、钢筋调制机、铁锹、砼振动棒、水泥抹子、 3-5m钢卷尺、小线等。 三、质量要求 1、灰土回填厚度为150mm,压实系数大于等于0.94 ; 2、钢筋表面平直、光滑符合规范要求； 3、砼采用商品砼C25，砼浇筑振捣密实、无蜂窝、麻 面;
4、模板采用12mm厚多层板，竖楞采用60mm*80mm 方木，横楞木间距30mm在每道横楞处加三道水平支撑，保证不跑模、涨模。 四、工艺流程 地沟定位放线—地沟土方开挖—地沟沟底、壁平土—地沟底三七灰土回填—地沟三七灰土夯实—地沟垫层砼浇筑—地沟底、壁钢筋绑扎、安装—地沟底、壁模板安装—地沟底、壁砼浇筑—地沟底、壁模板拆除—地沟内壁防水砂浆粉刷—地沟内管道安装—地沟盖板安装—验收 五、操作工艺 2#岩芯库地沟采用C2型砼地沟，宽600mm、深1100mm、壁厚150mm。地沟开挖采用小型挖掘机开挖至图纸设计深度(F轴-1100mm--L轴--1700mm、办公区域1600mm )。做3:7灰土垫层，虚铺250mm、压实后150mm , 由于灰土较干，我施工单位在灰土拌合中人工加水，使灰土保持一定水分(干湿度用手抓灰土握起成团，自然落地散开为宜。) (1) C10砼垫层按C10配合比(1 : 2.77 : 5.54 )过磅后，人工投料、机械自拌、压实、压光找平。 (2)钢筋按图纸设计要求，机械调直，人工弯曲成型。人工先清洁地沟槽内杂物，绑扎时按图纸弹画出筋线，先墙 板后底板按顺序绑扎牢固。上层钢筋绑扎完工后，在底板钢筋下
目录 一、检修目的 (02) 二、检修要求 (02) 三、组织机构 (02) 四、职责分工 (03) 五、具体方案： 1-3号合成水冷安全检修方案 (04) 合成废锅安全检修方案 (10) 5号压缩机安装碰口安全检修方案 (16) 附表一 (21) 附表二 (25)
安全检修方案 一、检修目的： 为了能安全、顺利、及时的完成检修任务，杜绝发生人员伤亡事故，我车间根据检修内容特制定此安全检修方案。 二、检修要求： 所有参与检修人员必须经过安全教育培训，了解施工作业中的危险因素，并经过培训考试合格后方可进行安全检修作业。 三、组织机构： 项目总负责人：李季明 工艺负责人：侯文俊、王帆、史晶森、韩晓杰 作业负责人：史元璋、李松柱 安全负责人：朱月飞 施工单位：维修班组、化工班、机修车间（外协）、四化建（外协） 监护人：化工班操作工 动火分析人：中心化验室分析工、合成车间分析工 应急救援：李季明（68078）侯文俊（62572）史元璋（62515）朱月飞（32702）李松柱（69136）王帆（64662）史晶森（69326）韩晓杰（69535）侯小刚（69463）畅鹏（6976）郭宁（62347）尉建兵（62572）李双洛（69722）宁康（84851） 四、职责分工： 1、项目总负责人：按施工方案的要求，组织施工任务人员到施工现场，交待清楚施工项目、任务、施工方案，并落实施工安全措施。项目总负责人对施工安全工作负全面责任，并负责整个施工作业过程的安全工作。 2、工艺负责人： 侯文俊、王帆一号合成系统降至适合温度，且不存在有害气体来源或提出合理避免措施。提出其它注意事项及其他工艺要求，严把质量关，制定详细的检修方案及措施（维修配合）。负责安全措施、危险源辨识的编制。负责施工设备是否与生产系统可靠隔绝。负责落实现场消防器材和防护用品是否到位、是否完好、好用。对安全施工提出注意事项。 侯文俊、史晶森负责二号合成系统降至适合温度，且不存在有害气体来源或提出合理避免措施。提出其它注意事项及其他工艺要求，严把质量关，制定详细的检修方案及措施（维
