循环流化床锅炉冷态试验措施

委托单位:

委托项目:

二О一三年七月二十九日

编制:审核:批准:

1试验目的

为保证循环流化床锅炉烟风系统各风量显示准确、炉内燃烧稳定、返料装置返料正常可靠、确定锅炉临界流化风量,同时为锅炉热态运行提供参考数据,对循环流化床锅炉进行锅炉冷态试验;试验内容包括:烟风系统风量测量装置标定、布风板阻力试验、料层阻力试验、锅炉流化质量检查、返料器特性试验、风门特性试验等内容。

2设备概况

2.1锅炉设备概况

XXXXXX动力车间3×260t/h循环流化床锅炉,锅炉型号为DG260/9.82 -Ⅱ1,由东方锅炉(集团)股份有限公司制造,高温分离,低循环倍率循环流化床燃煤锅炉。该炉具有热效率高、经济性好、低磨损、高温分离、灰循环安全易控;运行可靠性高,适应变负荷及调峰能力强、启动迅速等特点。

锅炉采用单汽包、自然循环、单炉膛、管式空气预热器、平衡通风、循环流化床燃烧方式、固态排渣、全钢构架、悬吊结构。

锅炉由一个膜式水冷壁炉膛,两台冷却式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成。

炉膛内布置有4片屏式过热器管屏。锅炉共设有四台给煤装置,给煤装置全部置于炉前,在前墙水冷壁下部收缩段沿宽度方向均匀布置。炉膛底部是由水冷壁管弯制围成的水冷风室,水冷风室两侧布置有一次热风道,进风型为从风室两侧进风。炉膛下部左右侧的一次风道内布置有两台点火燃烧器。两个排渣口布置在炉膛后水冷壁下部,分别对应两台滚筒式冷渣器。

炉膛与尾部竖井之间,布置有两台冷却式旋风分离器,其下部各布置一台“U”阀回料器。在尾部竖井中从上到下依次布置有高温过热器、低温过热器、省煤器和卧式空气预热器。过热器系统中设有两级喷水减温器。

锅炉整体呈左右对称布置,支吊在锅炉钢架上。锅炉钢架为两侧带副柱的空间桁架。

锅炉高温过热器、低温过热器受热面吹灰系统采用蒸汽吹灰方式,共布置4台全伸缩型机械式蒸汽吹灰器,省煤器共布置6台半伸缩型机械式蒸汽吹灰器,空气预热器采用激波吹灰器的吹灰方式。

2.2锅炉主要辅机主要参数

3编制依据

3.1 GB10184-1988《锅炉性能试验规程》

3.2 GBT469-2004《电站锅炉风机现场性能试验》

4试验条件及程序

4.1试验条件

4.1.1 锅炉本体、烟风系统、返料器、给煤系统、石灰石系统、冷渣器杂物清理完毕;所有人孔、检查门已正式封闭。

4.1.2 一次风机、二次风机、返料风机、引风机等各重要风机可正常运行,远操正常,就地事故跳闸按钮可用。

4.1.3烟风系统各风门、挡板均能在CRT上灵活操作,就地和主控开度指示一致。

4.1.4烟风系统所有温度、压力、流量指示表计均能投入,结果能在CRT上正确显示。

4.1.5根据试验要求部分测点处需搭设的脚手架和平台已按要求搭好,且牢固可靠,各测点处应有足够的照明。

4.1.8 试验所需床料已备齐。

4.1.9在无工作平台的测点处,需要搭设合格的。满足要求的工作平台,工作平台周围需要有栏杆。

4.2试验程序及方法

4.2.1风量测量装置流量系数的标定

根据现场情况,对锅炉主要风量测量装置进行标定,标定方法如下:

(1)启动引风机、一次风机、二次风机,调节各风门挡板,维持被标定风管内风量至设计额定风量,同时调节引风机使炉膛负压维持在0pa左右,并保持工况稳定。

(2)使用大气压力表测量大气压力。

(3)使用热电偶、数字式温度计测量被标定风管内空气温度。

(4)使用标准靠背管、数字式微压计测量被标定风管内动压、静压。

(5)根据测量得到的动压、静压、风温及大气压力,通过计算得到测量装置修正系数。(6)风量计算方法:

Q

b =Q×ρ/ρ

b

Q=3600×F×u

其中:

Q

b

——实测标准状态下风量,Nm3/h

Q——实态下风量,m3/h

F——风管截面积,m2

ρ——实态下风管内空气密度,kg/m3

ρ

b

——标准状态下空气密度,kg/m3 u——风速, m/s

u=k×(2×ΔH/ρ)1/2

k——靠背管系数

ΔH——测点动压值,Pa

(7)测风装置修正系数k

1

k

1= Q

b

/ Q

CRT

其中: k

1

——测风装置修正系数

Q

b

——实测标准状态下风量,Nm3/h

Q

CRT

——CRT显示风量,Nm3/h

4.2.2 布风板阻力试验

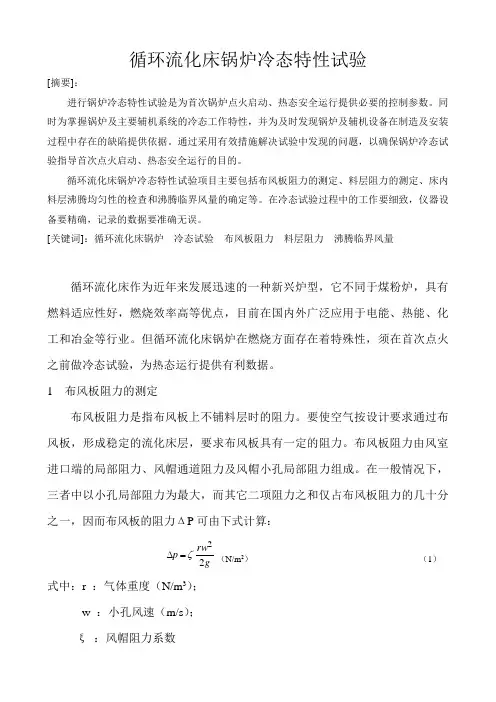

布风板阻力特性的测定是在布风板不铺设底料的状态下测定不同入炉一次风量下布风板空板阻力,得出冷态一次风量与布风板阻力之间的特性曲线。

(1)启动引风机和一次风机。逐渐开大送风门开度改变入炉风量,并调整引风量,维持炉膛负压为零。

(2)记录不同风量下对应的布风板阻力,每改变进入风道燃烧器入口风门(风门开度每次变动10%),读取一次数据,直至风量达到设计额定风量。

(3)然后从设计额定风量开始,逐渐关小风门开度(每次变动10%),逐渐减小风量,记录相应布风板阻力,直到风门全关。根据上行和下行的两次试验数据绘出布风板阻力与风量的关系曲线。

4.2.3 料层阻力特性试验

(1)料层阻力特性试验在布风板阻力特性试验完成后进行,在布风板上铺设700mm 厚床料。试验步骤和方法与布风板阻力特性试验一样。启动引风机和一次风机后,将风
