放大电路中的反馈参考答案

2、串联负反馈都是电流负反馈，并联负反馈都是电压反馈。

（错）3、将负反馈放大器的输出端短路，则反馈信号也随之消失。

（错）4、在瞬时极性法判断中，+表示对地电压为正，—表示对地电压为负。

（错）5、在串联反馈中，反馈信号在输入端是以电压形式出现，在并联反馈中，反馈信号在输入端是以电流形式出现。

（对）三、选择题1、反馈放大短路的含义是（C ）。

A．输入与输出之间有信号通路 B.电路中存在反向传输的信号通路C．除放大电路外，还有反向传输的信号通路2.图3-1-1所示为某负反馈放大电路的一部分，Re1引入（C ），Re2引入（B ）。

A．交流反馈B．直流反馈C．交直流反馈3、判断是串联反馈还是并联反馈的方法是（C ）。

A．输出端短路法B．瞬时极性法C．输入端短路法4、将放反馈放大器的输出端短路，若反馈信号仍存在则属（B ）。

A．电压负反馈B．电流负反馈C．串联负反馈D．并联负反馈5．电路如图3-1-2a所示，反馈类型为（D ）。

A．电压并联直流负反馈B．电压并联交直流负反馈C．电流串联交直流负反馈D．电流并联交直流负反馈6、电路如图3-1-2b所示，反馈类型为（C ）。

A．电流串联负反馈B．电压并联正反馈C．电压串联负反馈D．电流并联正反馈四、简答题1、什么是正反馈？什么是负反馈？主要用途是什么？略2、图3-1-3所示电路中，所引入的分别是直流单奎还是交流反馈？是正反馈还是负反馈？3、图2-1-4所示电路中，在不增加电路元件的情况下，如何改变接线方式，可达到稳定静态工作点，减小失真的目的？4、在图3-1-5所示各电路中，指出哪些是反馈元件？判断个电路的反馈类型（如系多级放大器，只判断级间反馈类型）。

设图中所有电容对交流信号均可视为短路。

§3-2负反馈对放大器性能影响一、填空题1、放大器引入负反馈使得放大器的放大倍数下降，放大倍数的稳定性提高，非线性失真减小，同频带展宽，改变了放大器的输入输出电阻。

第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。

2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。

3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。

4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。

5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。

6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。

7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。

8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。

9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。

10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。

11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。

12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。

13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。

14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。

二、选择题1.直流负反馈是指 C 。

A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。

A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。

第五章习题参考答案5-1 试判断图5-22所示集成运放电路的反馈类型。

a) b)图5-22题5-1的图答 （a ）F R 、1R ：引入串联电压负反馈。

（b ）F R 、1R ：引入了正反馈。

5-2 电路如图5-23所示，解答下列为题： 1）1F R 引入了何种反馈，其作用如何？ 2）2F R 引入了何种反馈，其作用如何？图5-23 题5-2图解 1)1F R 、3E R 引入的是直流电流并联负反馈。

其作用是稳定静态电流2E I 。

其稳定过程如下：↓↓→↓→↑→↑→↑→↑→2211122E B C C B E E I I U I I U I2)2F R 引入的是交、直流电压串联负反馈。

其作用是交流电压串联负反馈可改善放大器的性能，如提高电压放大倍数的稳定性、减小非线性失真、抑制干扰和噪声、展宽放大电路的通频带等。

由于是电压负反馈还可使反馈环路内的输出电阻降低)1(AF +倍。

由于是串联反馈可使反馈环路内的输入电阻增加)1(AF +倍。

2F R 引入的直流电压串联负反馈的作用是稳定静态电压2C U ，其稳定过程如下：↓↑→↑→↓→↓→↑→↑→2211112C C C C B E C U I U I I u U5-3 在图5-24所示的两级放大电路中，（1）那些是直流负反馈；（2）哪些是交流负反馈，并说明其类型；（3）如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，两者有何不同？（4）如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，有何不同，是否会变为正反馈？5-24 题5-3图解 1)1E R 、2E R 直流串联电流负反馈，F R 、1E R 直流电压串联负反馈。

2)F R 、1E R 交流电压串联负反馈。

3)如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，则F R 、1E R 只有交流电压串联负反馈，没有直流反馈。

4)如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，则变为正反馈。

第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。

（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。

解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。

设图中所有电容对交流信号均可视为短路。

,图解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。

负反馈放大电路试题及答案第三章负反馈放大电路一、填空1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数是6000。

2、多级放大电路常用的耦和方式有容抗、直接和变压器三种形式。

3.阻容耦合的缺点是不适合传输高频或慢变换的信号。

4、在多级放大电路里，前级是后级的输出端后级是前级的负载。

5.反馈放大电路由放大电路和反馈电路组成。

反馈电路跨接输入端和输出端之间。

6.负反馈对放大电路有以下影响：降低放大系数，提高放大系数的稳定性_______;，改善输出波形的非线性失真，拓宽通带宽度，改变输入电阻和输出电阻。

7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为串联反馈；若反馈信号引入到输入端三极管的集极上，与输入信号并联起来，称为并联反馈。

8.发射极输出器件的特点总结如下：电压放大系数约为1，具有良好的电压跟随性能和输入电阻抗___大________，输出阻抗小，而且具有一定的电流放大能力和功率放大能力。

9.设置三级放大电路，每级电压增益分别为20dB、20dB和20dB。

输入信号电压UI=3MV，输出电压uo=。

10、使放大电路净输入信号减小的反馈称为负反馈；使净输入信号增加的反馈称为正反馈。

11.判断反馈极性的方法是瞬时极性法。

12、放大电路中，引入直流负反馈，可以稳定静态工作点；引入交流负反馈，可以稳定电压放大倍数。

13.为了提高电路的输入电阻，可以引入串联负反馈；以便在负载变化时保持稳定输出电流，可以引入电流负反馈；为了在负载变化时，稳定输出电压，可以引入电压负反馈。

14.发射极输出装置的集电极是输入电路和输出电路的公共端，因此它是一个公共集电极放大电路。

15、射极输出器无电压放大作用，但有电流放大和功率放大作用。

16.为了放大缓慢变化的非周期信号或直流信号，放大器应采用（c）a.阻容耦合电路b.变压器耦合电路c.直接耦合电路d.二极管耦合电路17、两级放大器中各级的电压增益分别是20db和40db时，总的电压增益应为(a)。

第5章 放大电路中的反馈 课后思考与练习及答案1、试判定图5-1中所示各放大电路中，是否有反馈网络，如果有请指出反馈元件。

(a)图5-1 计算1题图解： 图5-1（a ）无反馈网络。

因为集成运放的输出端与同相输入端、反相输入端均无连接，所以该电路中无反馈网络。

图5-1（b ）无反馈网络。

虽然集成运放的输出端通过电阻2R 连接到同相输入端，但集成运放的同相输入端同时又接地，因而不会使o u 作用于输入回路的同相输入端图5-1（c ）有反馈网络，反馈元件是电阻2R 。

集成运放的输出端通过电阻2R 与反相输入端相连，因而集成运放的净输入信号不仅决定于输入信号，还与输出信号有关，所以有反馈网络存在。

图5-1（d ）有反馈网络，反馈元件试电容C 。

集成运放的输出端通过电容C 与反相输入端相连，所以存在反馈网络。

需要说明的是电容C 只能反馈输出端o u 的交流分量，而对于o u 的直流分量而言，电容C 视作断路。

2、由集成运放构成的多级放大电路如图5-2所示，试分析反馈电阻F R 引入反馈类型。

图5-2 计算2题图解：在图5-2所示的电路中，反馈电阻F R 跨接在输入端和输出端之间，与电阻R 一起构成反馈网络。

反馈量为f o FRi i R R =-+，即与o i 成正比，为电流反馈；根据瞬时极性法，假设输入信号i u 瞬时极性为“⊕”，它加在集成运放1A 的同相输入端，故其输出信号的极性也为“⊕”，然后通过电阻4R 送入集成运放2A 的反相输入端，故其输出信号的极性为，因此负载L R 和电阻R ，因此，输出电流o i 的实际方向与参考方向不一致，但流过反馈电阻F R 的反馈电流f i 实际方向与参考方向一致，输入电流i i 、反馈电流f i 和净输入电流d i 三者满足关系等式：d i f i i i =-，即净输入量减小，且以电流形式叠加，故为并联负反馈。

由此可知，图5-2所示电路为电流并联负反馈。

3、在图5-3中，请按要求引入反馈，实现以下两个要求：（1）稳定输出电压，提高输入电阻；（2）稳定输出电流，减小输入电阻。

放大电路中的反馈自测题一、判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。

（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。

（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（）解：（1）×（4）×二、已知交流负反馈有四种组态：A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。

（1）欲得到电流－电压转换电路，应在放大电路中引入；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；（3）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。

解：（1）B （2）C （3）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，设图中所有电容对交流信号均可视为短路。

图T6.3解：图（a）所示电路中引入了电流串联负反馈。

图（b）所示电路中引入了电压并联负反馈。

图（c）所示电路中引入了电压串联负反馈。

习题6.1选择合适的答案填入空内。

（1）对于放大电路，所谓开环是指。

A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。

A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；解：（1）B B （2）D（5）A B B6.2 选择合适答案填入空内。

A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。

第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。

2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。

在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。

第6章放大电路中的反馈一、判断题（正确打“√”，错误打“×”，每题1分）1．若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。

（）2．若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（）3．只要在放大电路中引入反馈，就一定能使其性能得到改善。

（）4．既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（）5．为了稳定放大器的静态工作点，应引入交流负反馈。

（）6．为了稳定放大器的放大倍数，应引入直流负反馈。

（）7. 为了抑制放大器的温漂，应引入交流负反馈。

（）8. 为了改变放大器的输入电阻和输出电阻，应引入交流负反馈。

（）9. 为了展宽放大器的频带，应引入直流负反馈。

（）一、判断题答案：（每题1分）1．×；2．×；3．×；4．×；5．×；6．×；7．×；8．√；9．×；二、填空题（每题1分），同时增大放大器1．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电压U的输入电阻R，应当引入负反馈。

i，同时增大放大器2．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电流I，应当引入负反馈。

的输入电阻Ri3．欲稳定放大器的直流工作点，应当引入负反馈。

4．欲稳定放大器的放大倍数，应当引入负反馈。

5. 放大电路交流负反馈有四种基本组态，欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入负反馈。

6. 欲减小放大器的非线性失真，应在放大电路中引入负反馈。

二、填空题答案：（每题1分）1．电压串联2．电流串联3．直流4．交流5．电流并联6．交流三、单项选择题（将答案及题号一起填入空格中，每题1分）1．为了稳定输出电压，并减小输入电阻，应在放大电路中引入负反馈。

A、电流串联B、电压并联C、电流并联D、电压串联2．为了稳定放大电路的输出电压，又减小电路从信号源索取的电流，应引入负反馈为负反馈。

A、电流串联B、电压并联C、电流并联D、电压串联3．为了稳定放大器的输出电流，又能从信号源获得更大的电流，应引入负反馈为负反馈。

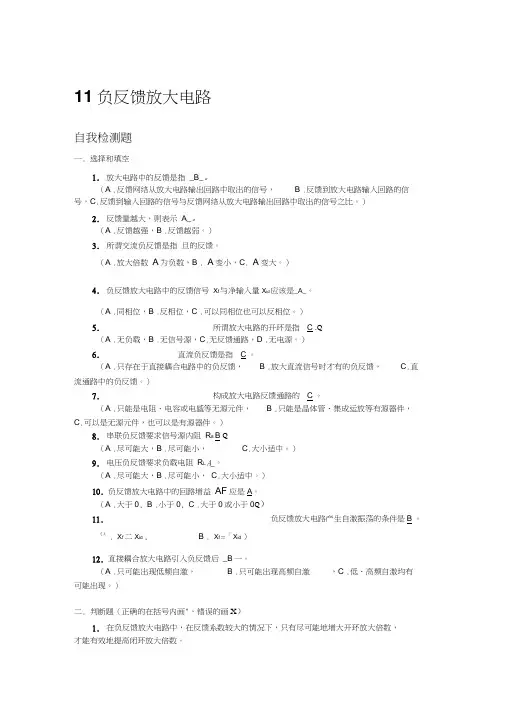

11负反馈放大电路自我检测题一.选择和填空1.放大电路中的反馈是指_B_。

（A .反馈网络从放大电路输出回路中取出的信号， B .反馈到放大电路输入回路的信号，C.反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比。

）2.反馈量越大，则表示A_。

（A .反馈越强，B .反馈越弱。

）3.所谓交流负反馈是指旦的反馈。

（A .放大倍数A为负数，B . A变小，C. A变大。

）4.负反馈放大电路中的反馈信号X f与净输入量X id应该是_A_。

（A .同相位，B .反相位，C .可以同相位也可以反相位。

）5.所谓放大电路的开环是指 C .Q（A .无负载，B .无信号源，C.无反馈通路，D .无电源。

）6.直流负反馈是指 C 。

（A .只存在于直接耦合电路中的负反馈， B .放大直流信号时才有的负反馈，C.直流通路中的负反馈。

）7.构成放大电路反馈通路的 C 。

（A .只能是电阻、电容或电感等无源元件， B .只能是晶体管、集成运放等有源器件，C.可以是无源元件，也可以是有源器件。

）8.串联负反馈要求信号源内阻R s B Q（A .尽可能大，B .尽可能小，C.大小适中。

）9.电压负反馈要求负载电阻R L A_。

（A .尽可能大，B .尽可能小，C.大小适中。

）10.负反馈放大电路中的回路增益AF应是A。

（A .大于0, B .小于0, C .大于0或小于0Q）11.负反馈放大电路产生自激振荡的条件是B 。

（A . Xf 二X id , B . X f =「X id ）12.直接耦合放大电路引入负反馈后_B一。

（A .只可能出现低频自激， B .只可能出现高频自激，C .低、高频自激均有可能出现。

）二.判断题（正确的在括号内画"，错误的画X）1.在负反馈放大电路中，在反馈系数较大的情况下，只有尽可能地增大开环放大倍数，才能有效地提高闭环放大倍数。

（X ）2.在负反馈放大电路中，开环放大倍数越大，闭环放大倍数就越稳定。

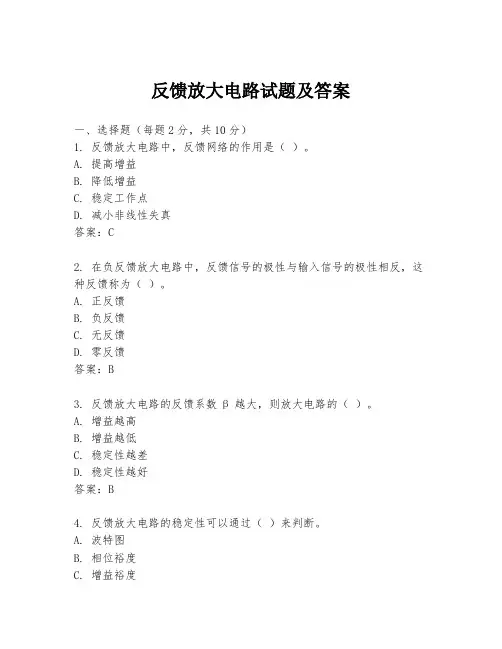

反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。

A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。

A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。

A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。

A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。

A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。

答案：电流2. 负反馈放大电路的增益表达式为Av = ______。

答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。

答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。

答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。

答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。

答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。

2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。

3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。

若稳定性差，电路可能产生振荡，导致输出波形失真。

4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。

答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。

模拟电⼦技术课程习题第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤A. 电压串联负反馈B.C. 电流串联负反馈D. 在交流负反馈的四种组态中，要求互导增益放⼤电路引⼊交流负反馈后将负反馈放⼤电路产⽣⾃激振荡的条件是=-1C.|AF|=1放⼤电路引⼊直流负反馈后将电路接成正反馈时，产⽣正弦波振荡的条件是B. AF=-1C. |AF|=1A. 基本不变B. 增加⼀倍第六章放⼤电路中的反馈在深度负反馈放⼤电路中，若开环放⼤倍数A 增加⼀倍，则闭环增益A f 将A. 电压串联负反馈B. 电压并联负反馈电压并联负反馈电流并联负反馈A iuf = I O /U i 稳定应选A.电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif =U O /I i 稳定应选A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif =I O /I i 稳定应选A.电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈A. 提⾼输⼊电阻B. 减⼩输出电阻C. 提⾼放⼤倍数D.提⾼放⼤倍数的稳定性=1 D. AF=0A. 改变输⼊、输出电阻B. 展宽频带C. 减⼩放⼤倍数D.稳定静态⼯作点A. AF=1 D. AF=0C.减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A将[]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案（a.尽可能⼩，b.尽可能⼤，C.与输⼊电阻接近）中选择正确者填空:1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻—在讨论反馈对放⼤电路输⼊电阻R的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的:a.负反馈增⼤R，正反馈减⼩R ；b.串联反馈增⼤R，并联反馈减⼩R ；C.并联负反馈增⼤R，并联正反馈减⼩R ；d.串联反馈增⼤R，串联正反馈减⼩R ；选择正确的答案填空。

40第5章自测题与习题参考答案第5章放大电路中的反馈自测题5.1填空题1．一放大电路的电压放大倍数为40dB，而加入负反馈后变为6dB，它的反馈深度为dB。

2．已知放大电路的输入电压为1mV，输出电压为1V。

当引入电压串联负反馈以后，若要求输出电压维持不变，则输入电压必须增大到10mV，此时的反馈深度为，反馈系数为。

3．在电压串联负反馈放大电路中，已知A u80，负反馈系数F u1%，U o15V，则U id，U f，U i。

4．有一负反馈放大电路的开环放大倍数|A|为100，若|A|变化10%，则闭环放大倍数|A|变化1%，这个放大电路的闭环放大倍数f |A|为，反馈系数F f为。

5．某电压串联负反馈放大电路，开环放大倍数4|A|10，反馈系数u|F|0.001。

u则闭环放大倍数|A|为，若因温度降低，静态点Q下降，使|Au|下降10%，uf此时的闭环放大倍数|A|为。

uf6．欲通过交流负反馈的方法将某放大电路的上限频率由f H0.5MHz提高到不低于5MHz，则引入的反馈深度|1AF|至少为；若要求引入上述反馈后，闭环增益不低于60dB，则基本放大电路的开环放大倍数至少为。

7．已知某直接耦合放大电路的中频放大倍数为100，上限截止频率f H4kHz处的放大倍数为；若给该放大电路引入负反馈后的上限截止频率变为f Hf5kHz，则此放大电路的中频放大倍数变为；引入的反馈系数F为。

8．某电压串联负反馈电路，当中频输入信号U i3mV时，U o150mV。

而在无反馈的情况下，U i3mV时，U o3V，则该负反馈电路的反馈系数为，反馈深度为；若无反馈时的通频带为5kHz，则引入反馈后的通频带变为。

模拟电子技术基础419．在负反馈放大电路中，当环路放大倍数20lg|AF|0dB时，相移oAF245。

由此可知，该电路可能处于状态。

答案：1．34dB。

2．10，0.009。

3．0.1875V，0.15V，0.3375V。

第六章放大电路中的反馈6.1 要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性6.7 负反馈放大电路产生自激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定6.11 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。

2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。

第六章放大电路中的反馈一、填空题1. -AF »i2.输入端，增大，减小3正，负4.电压交流，直流串联，场效应5、电压串联负，电压并联负，电流串联负，电流并联负6、大小及相位相等，很大，很小7.输入电阻，输出电阻8.输出电压，输出电流9. 0.5_,电压串联负反馈10、直流，交流11.稳定静态工作点，交流(动态)技术指标12、降低，但稳定；减小；减小，展宽二、选择题1. (A), (C), (B) 2、( A ) 3. ( D ) 4、( A ) 5、C) , ( D ), (B) , (A ) 6. (C) 7. (B) 8. (C) 9、(B) 10、( B ) 11、( B )12.、(DA (2) B (3) A三、判断题1、X2、J3、A)电压并联交流负反馈B)电流串联负反馈(C)电流串联负反馈4、X 5> V 6X7 V3、(15分)设图示各电路均引入了深度交流负反馈(1)试判断各电路引入了哪种组态的交流负反馈，(2)简述“虚短”、“虚断”概念(3)计算(a)图的电压放大倍数4, = -o(2) (a)图中七=七为虚短。

匕=七=0为虚断(3)(a)途中：七=〃_= _^― 佑+K（a）电压串联负反馈4、判别反馈类型。

（共8分）（1）指出由哪些元件引入哪些级间反馈组态？（共6分）（2）分别说明各种反馈对性能有何影响？（共12分）（1） RG引入电压串联交流负反馈R.引入电流并联直流负反馈。

（2）前者改善交流参数：为稳定，〃。

稳定，R lf t, R疽,非线性失真（a）电压并联负反馈5、如下图，G、足够大，（b）电压串联负反馈佑+R（b）电流串流负反馈(b)通频带BWT等等。

后者稳定静态工作点，抑制零点漂移。

6、求图示电路的电压放大倍数4炉，已知：Ryg,月=20Kd 引入那些 反馈？（10分）7、说明图示各电路中反馈类型。

（每图3分，共9分）电压并联负反馈 电流串联负反馈 电流并联负反馈 8、电路图中心引入深度负反馈，试根据给定参数求放大器的电压放大倍数4/ 并说明反馈组态及如何影响性能（10分）R,・.c 引入电压串联交流负反R 川引入交流并联直流负反馈工 U0 . R F . 20 sAuf=——=1+ — =1+— =21Ui R EI 1 R UiMJf=———uo R EI + R-是电压串联交流负反馈使I Au I i ,但I A u/ I稳定，U°稳定R,z个，R#】，非线性失真),Bw个等。
