水箱水位自动控制系统

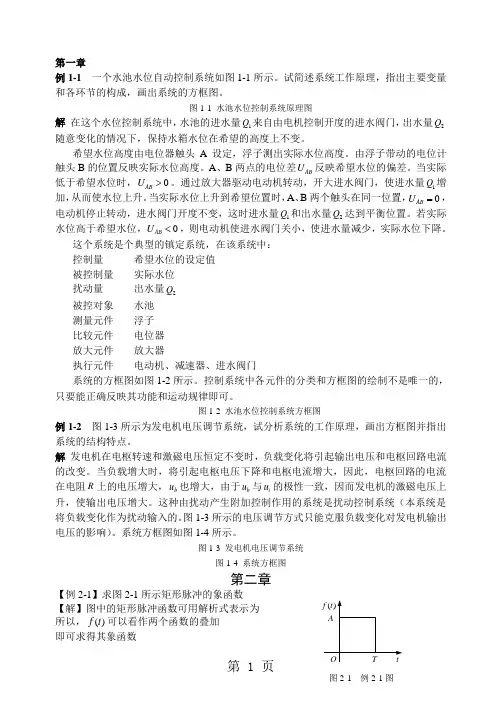

值范围。

01-4-53-j2j2-图4-6 系统根轨迹图)15.0(125.0(++s s s K 4-7 系统结构图0.5 6090 --1801K K =时，极坐标图在1ω与实轴交于1-，即图5-7中与负实轴相交于50-的点右移到1-，则有同理可得极坐标图在2ω与实轴交于－1的增益为252=K ，在3ω与实轴交于1-的增益为4310=K 。

如图5-8所示。

图5-8 例5-8K 变化时的极坐标图现对各种情况分析闭环稳定性：(1)410>K 时，2,2==Z N ，闭环系统不稳定，有两个s 右半平面的根； (2)41025<<K 时，0,0==Z N ，闭环系统稳定；(3)2510<<K 时，2,2==Z N ，闭环系统不稳定，有两个s 右半平面的根； (4)100<<K 时，0,0==Z N ，闭环系统稳定。

综上所述，使得闭环系统稳定的K 值范围为100<<K 和41025<<K 。

【例5.9】 已知系统的开环传递函数为当3.0=ω时，系统开环对数幅频渐近特性dB 10)3.0(=L ，试确定系统参数K 。

解 22(51)(61)(0.210)4()()(1)(1)(31)(41)44Ks s s G s H s s ss s s s +++=+++++ 系统交接频率T ω依次为5,2,1,31,41,51,61。

根据对数幅频渐近特性的表达式，对于惯性环节 对于振荡环节 对于一阶微分环节 由于3.0=ω在交接频率41和31之间，故 根据已知条件解得 456.0=K 【例5.10】 系统结构如图5-9所示，当输入t t r ωsin 2)(=时，测得输出为)45sin(4)(o -=t t c ，试确定参数,n ξω。

解 系统的闭环传递函数 图5-9 系统结构 系统幅频与相频特性为由已知得 ))1(sin()1(2)45sin(4)(oϕ-=-=t A t t c即)(t c 可写成1=ω时幅频和相频的综合表达式： 整理得 1.244,0.22n ωξ==【例5.11】 控制系统如图5-10所示，010()(0.11)G s s s =+，设参考输入信号)(1)(t t r =，干扰信号)100sin(1.0)(t t n =。

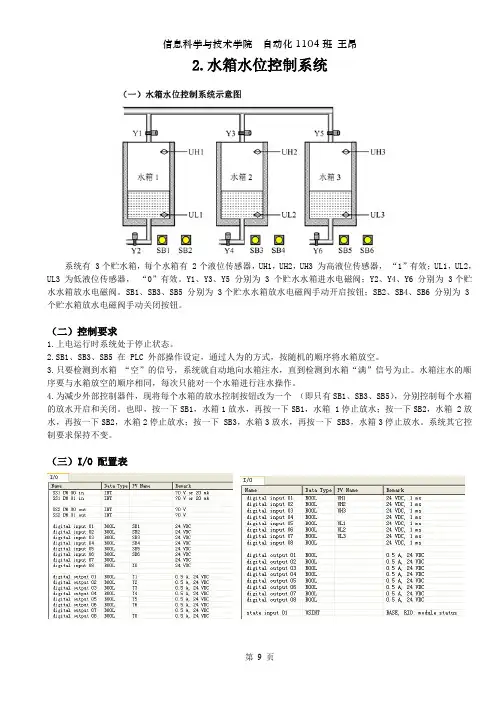

2.水箱水位控制系统系统有3个贮水箱，每个水箱有2个液位传感器，UH1，UH2，UH3为高液位传感器，“1”有效；UL1，UL2，UL3为低液位传感器，“0”有效。

Y1、Y3、Y5分别为3个贮水水箱进水电磁阀；Y2、Y4、Y6分别为3个贮水水箱放水电磁阀。

SB1、SB3、SB5分别为3个贮水水箱放水电磁阀手动开启按钮；SB2、SB4、SB6分别为3个贮水箱放水电磁阀手动关闭按钮。

（二）控制要求1.上电运行时系统处于停止状态。

2.SB1、SB3、SB5在PLC外部操作设定，通过人为的方式，按随机的顺序将水箱放空。

3.只要检测到水箱“空”的信号，系统就自动地向水箱注水，直到检测到水箱“满”信号为止。

水箱注水的顺序要与水箱放空的顺序相同，每次只能对一个水箱进行注水操作。

4.为减少外部控制器件，现将每个水箱的放水控制按钮改为一个（即只有SB1、SB3、SB5），分别控制每个水箱的放水开启和关闭。

也即，按一下SB1，水箱1放水，再按一下SB1，水箱1停止放水；按一下SB2，水箱2放水，再按一下SB2，水箱2停止放水；按一下SB3，水箱3放水，再按一下SB3，水箱3停止放水。

系统其它控制要求保持不变。

（三）I/O配置表（四）PLC控制系统原理图（硬件电路图）（五）调试指南1.上电时候系统处于停止状态，所有灯不亮。

2.按动SB1、SB3、SB5按钮，可随机将三个水箱放空，对应Y2、Y4、Y6的亮。

3.只要检测到水箱“空”（即低液位传感器UL1-UL3亮），系统能自动地向水箱注水，对应Y1、Y3、Y5亮，直到检测到水箱“满”信号为止（即高液位传感器UH1-UH3亮）。

4.4.水箱注水的顺序与水箱放空的顺序相同，每次只对一个水箱进行注水操作（Y1、Y3、Y5互锁）。

5.5.按一下SB1，水箱1放水（Y2亮），再按一下SB1，水箱1停止放水（Y2灭）；6.6.按一下SB2，水箱2放水（Y4亮），再按一下SB2，水箱2停止放水（Y4灭）；7.7.按一下SB3，水箱3放水（Y6亮），再按一下SB3，水箱3停止放水（Y6灭）。

基于S7-1200PLC的水箱液位控制系统的设计重庆科技学院摘要水箱液位控制系统是一种用于监测、控制水箱液位的自动化设备。

它通过搭载传感器、控制器和执行机构等组件，实现对水箱液位的实时监控和自动控制。

通常，水箱液位控制系统由传感器，控制器，执行机构。

水箱液位控制系统的使用范围广泛，包括建筑物、工业生产、农业灌溉、城市给排水和环保等领域。

它具有结构简单、安装方便、实时性强等特点，该系统能够提高水资源的利用效率、减少用水浪费和防止水源的污染。

本文基于S7-1200 PLC实现水箱液位控制系统设计。

该系统由硬件和软件两部分组成，硬件包括PLC、人机界面触摸屏、传感器、执行器等；软件实现传感器数据处理、PID稳态控制、安全等功能；关键词：液位控制 PLC PID 传感器重庆科技学院本科生毕业设计 3水箱液位控制系统硬件设计1绪论在工业领域，几乎在各个行业都会或多或少的涉及到液位的检测等问题，然而液位变量具有延迟滞后性，参数不稳定，复杂多变等问题，因此，这就需要本文采取更为精确的控制器去实现液位变量的检测。

传统控制具有很多缺陷：比如精度低、速度慢、灵敏度低等。

一个稳定的液位系统，可以保证安全可靠的工业生产、高效的生产效率、充分合理的利用能源等，大大提高了工业生产的经济价值。

日益激烈的市场竞争，要求本文的控制技术必须更加先进，此前的控制技术已落伍，显然无法满足需求，这种对先进技术的需求加速了可编程逻辑控制器的问世。

引入PLC控制器后，能够使控制系统变得更集中、有效、及时。

2水箱液位控制总体方案设计2.1水箱液位控制系统实际应用特征水箱液位控制系统是一种广泛应用于水箱的自动化控制系统，常见于民用和工业领域。

实际应用中，水箱液位控制系统具有以下特征：①实时性强：系统能够实时检测水箱内的液位信息，并根据液位变化及时控制水泵的启停，保证水位稳定。

②可靠性高：系统通过各类安全措施确保水泵的正常启停，不会出现过量或不足的水位情况，避免因为水位变化带来的安全隐患。

研发设计I RESEARCH DESIGN摘要：文章就P L C水箱水位自动控制系统的设计思路进行简单论述，该设计思路是采用西门子S7-200P L C为主控制机的多泵恒 压供水控制系统。

在传统水箱供水的基础上，加入了 P L C、变频器等器件，以实现恒压供水。

关键词：P L C:恒压供水；自动控制I基于P L C水箱水位自动控制系统的设计思路■文水是生命之源，水对人民生活与工业生产的影响非常大，同时人们对供水系统的质量和可靠性的要求也很高。

变频恒 压供水系统是集变频技术、PLC技术、现代控制技术等多种 技术于一体，可靠地为人民生活和工业生产提供优质水服务 的一项技术。

1. 恒压供水系统的意义及设计思路众所周知，水是生产生活中不可缺少的重要组成部分。

企业生产和人民生活对水的需求非常大，对来水的量和来水 的压力都有严格的要求。

同时，企业生产和人民生活对水需 求的时段有所不同，企业生产可能是全时段，而人民生活基 本上是在白天。

夏季人民的生活用水就会多些，冬季就会少 些。

这就需要一套系统，既能保证企业生产和人民生活的用 水量和用水压力，又能识别哪个季节哪个时段的用水。

综上 所述，在设计上只要把上述需求转换到水压上就能够解决难 题。

该设计就是从这个点出发，利用PLC对通过压力传感 器采集过来的信息进行分析处理，给出合理的控制信息，进 行恒压供水。

把PLC技术运用在水箱水位控制系统中，具 有很大的发展空间和应用价值。

2.自动控制系统相关组件2. 1PLC组件PLC是可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计 数与算术操作等面向用户的指令，并通过数字或模拟式输入 和输出控制，各种类型的机械或生产过程。

当前，P L C已是 适用于工业现场工作的标准设备。

2.2变频器组件变频器是应用变频技术与微电子技术，通过改变电机工 作电源频率方式来控制交流电动机的电力控制设备。

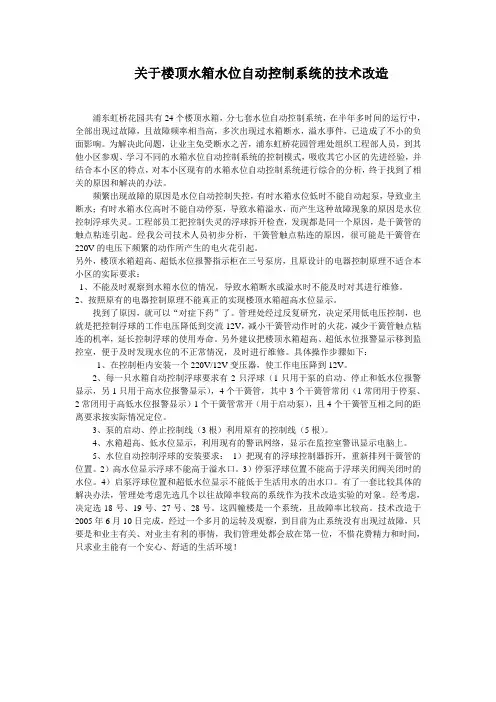

关于楼顶水箱水位自动控制系统的技术改造浦东虹桥花园共有24个楼顶水箱，分七套水位自动控制系统，在半年多时间的运行中，全部出现过故障，且故障频率相当高，多次出现过水箱断水，溢水事件，已造成了不小的负面影响。

为解决此问题，让业主免受断水之苦，浦东虹桥花园管理处组织工程部人员，到其他小区参观、学习不同的水箱水位自动控制系统的控制模式，吸收其它小区的先进经验，并结合本小区的特点，对本小区现有的水箱水位自动控制系统进行综合的分析，终于找到了相关的原因和解决的办法。

频繁出现故障的原因是水位自动控制失控，有时水箱水位低时不能自动起泵，导致业主断水；有时水箱水位高时不能自动停泵，导致水箱溢水，而产生这种故障现象的原因是水位控制浮球失灵。

工程部员工把控制失灵的浮球拆开检查，发现都是同一个原因，是干簧管的触点粘连引起。

经我公司技术人员初步分析，干簧管触点粘连的原因，很可能是干簧管在220V的电压下频繁的动作所产生的电火花引起。

另外，楼顶水箱超高、超低水位报警指示柜在三号泵房，且原设计的电器控制原理不适合本小区的实际要求：1、不能及时观察到水箱水位的情况，导致水箱断水或溢水时不能及时对其进行维修。

2、按照原有的电器控制原理不能真正的实现楼顶水箱超高水位显示。

找到了原因，就可以“对症下药”了。

管理处经过反复研究，决定采用低电压控制，也就是把控制浮球的工作电压降低到交流12V，减小干簧管动作时的火花，减少干簧管触点粘连的机率，延长控制浮球的使用寿命。

另外建议把楼顶水箱超高、超低水位报警显示移到监控室，便于及时发现水位的不正常情况，及时进行维修。

具体操作步骤如下：1、在控制柜内安装一个220V/12V变压器，使工作电压降到12V。

2、每一只水箱自动控制浮球要求有2只浮球（1只用于泵的启动、停止和低水位报警显示，另1只用于高水位报警显示），4个干簧管，其中3个干簧管常闭（1常闭用于停泵、2常闭用于高低水位报警显示）1个干簧管常开（用于启动泵），且4个干簧管互相之间的距离要求按实际情况定位。

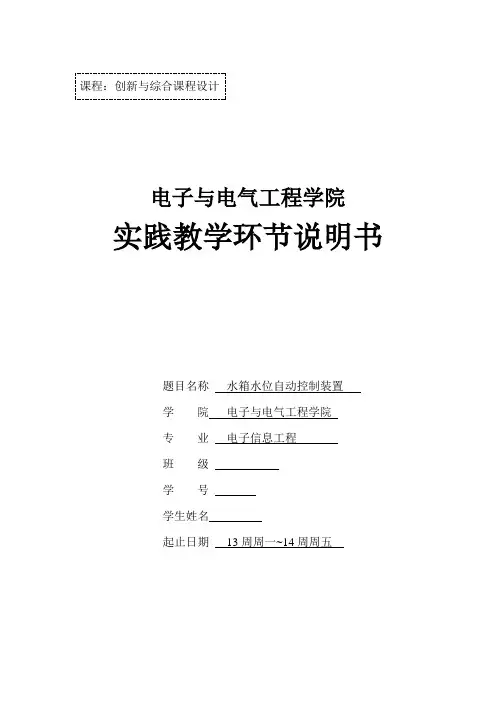

课程：创新与综合课程设计电子与电气工程学院实践教学环节说明书题目名称水箱水位自动控制装置学院电子与电气工程学院专业电子信息工程班级学号学生姓名起止日期13周周一~14周周五水箱液位控制系统是典型的自动控制系统，在工业应用上可以模拟水塔液位、炉内成分等多种控制对象的自动控制系统。

本次课程设计思路是以单片机为控制中心，对水位传感器、电机驱动模块、按键及显示进行控制。

通过按键设置水位传感器的位置，在水龙头及阀门的各种开度下，通过控制水泵工作或不工作来维持水箱二的液面高度基本维持不变。

一、设计题及即要求1、设计并制作一个水箱水位自动控制装置，原理示意图如下：2、基本要求：设计并制作一个水箱水位自动控制装置。

（1）水箱1 的长×宽×高为50 ×40 ×40 cm；水箱2 的长×宽×高为40×30 ×40 cm（相同容积亦可）；水箱1 的放在地面，水箱2 放置高度距地0.8-1.2m。

（2）在出水龙头各种开度状态下装置能够自动控制水箱 2 中水位的高度不变，误差≤1cm。

（3）水箱 2 中要求的水位高度及上下限可以通过键盘任意设置；（4）实时显示水箱2 中水位的实际高度和水泵、阀门的工作状态。

3、发挥部分：（1）在出水龙头各种开度状态下装置能够自动控制水箱 2 中水位的高度不变，误差≤0.3 cm。

（2）由无线远程控制器实现基本要求，无线通讯距离不小于10 米。

远程控制器上能够同步实现超限报警显示。

（3）其他创新。

二、设计思路：以单片机为控制中心，对水位传感器、电机驱动模块、按键及显示进行控制。

通过按键设置水位传感器的位置，在水龙头及阀门的各种开度下，通过控制水泵工作或不工作来维持水箱二的液面高度基本维持不变。

原理框图：三、系统结构1、控制模块：本次课程设计采用控制模块是AT89C51单片机。

AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。

单片机水箱水位控制系统+硬件框图+流程图+电路图+汇编源程序
单片机水箱水位控制系统+硬件框图+流程图+电路图+汇编源程序给水泵电机主控回路图如下：三本系统8051单片机控制部分结构本系统采用8051单片机，引脚具体控制如下：P1口和P3口为输入输出检测信号和控制信号。

下面是8051芯片引脚具体分配：P1.0：水位低低输入信号。

（低0 高1）P1.1：水位低输入信号。

（低0 高1）P1.2：水位高输入信号。

（高1，低0）P1.3：手动与自动转换输入信号。

（手动1，自动0）P1.4：M1起动KM1控制输出信号。

（手动1，自动0）P1.5：M2起动KM1控制输出信号。

（手动1，自动0）P1.6：M1开关状态输入信号。

（开0，关1）P1.7：M2开关状态输入信号。

（开0，关1）P3.0：水位低低报警输出信号。

论文网
P3.1：水位低报警输出信号。

P3.2：水位高报警输出信号。

P3.4：手动起动M1输入信号，低电频有效动作。

P3.5：手动起动M2输入信号，低电频有效动作。

P3.6：手动停M1输入信号，低电频有效动作。

P3.7：手动停M2输入信号，低电频有效动作。

上一页[1] [2] [3] [4]。

水箱液位自动控制系统工作原理
水箱液位自动控制系统是一种常见的自动化控制系统，它主要用于控制水箱的液位，确保水箱中的水始终保持在一定的水位范围内。

该系统的工作原理是通过传感器检测水箱中的液位，并根据液位信号控制水泵的启停，从而实现水箱液位的自动控制。

水箱液位自动控制系统主要由液位传感器、控制器和水泵组成。

液位传感器是系统的核心部件，它能够实时检测水箱中的液位，并将液位信号传输给控制器。

控制器根据液位信号来控制水泵的启停，当水箱中的液位低于设定值时，控制器会启动水泵，将水泵中的水送入水箱中，直到液位达到设定值时，控制器会停止水泵的运行。

水箱液位自动控制系统的工作原理非常简单，但是它能够有效地保证水箱中的水始终保持在一定的水位范围内，避免了水箱中水位过高或过低的情况发生。

这不仅可以保证水的供应，还可以避免水泵因为长时间运行而损坏，从而延长水泵的使用寿命。

除了水箱液位自动控制系统，还有许多其他的自动化控制系统，如温度自动控制系统、湿度自动控制系统等。

这些系统都是基于传感器检测环境参数，并根据参数信号来控制设备的启停，从而实现自动化控制的目的。

随着科技的不断发展，自动化控制系统将会越来越普及，为人们的生活带来更多的便利和舒适。

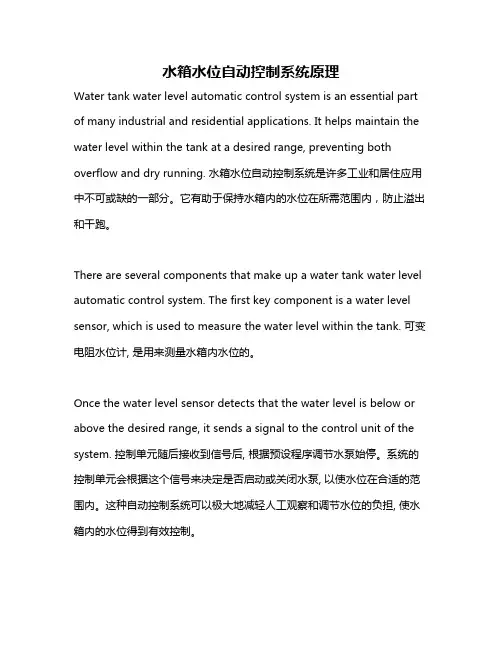

水箱水位自动控制系统原理Water tank water level automatic control system is an essential part of many industrial and residential applications. It helps maintain the water level within the tank at a desired range, preventing both overflow and dry running. 水箱水位自动控制系统是许多工业和居住应用中不可或缺的一部分。

它有助于保持水箱内的水位在所需范围内，防止溢出和干跑。

There are several components that make up a water tank water level automatic control system. The first key component is a water level sensor, which is used to measure the water level within the tank. 可变电阻水位计, 是用来测量水箱内水位的。

Once the water level sensor detects that the water level is below or above the desired range, it sends a signal to the control unit of the system. 控制单元随后接收到信号后, 根据预设程序调节水泵始停。

系统的控制单元会根据这个信号来决定是否启动或关闭水泵, 以使水位在合适的范围内。

这种自动控制系统可以极大地减轻人工观察和调节水位的负担, 使水箱内的水位得到有效控制。

There are several benefits to using a water tank water level automatic control system. Firstly, it reduces the need for constant monitoring and adjustment of water levels, saving time and manpower. 其次, 它能够减少水的浪费, 并且保护水泵免于因过度的开启和关闭而受到损坏。

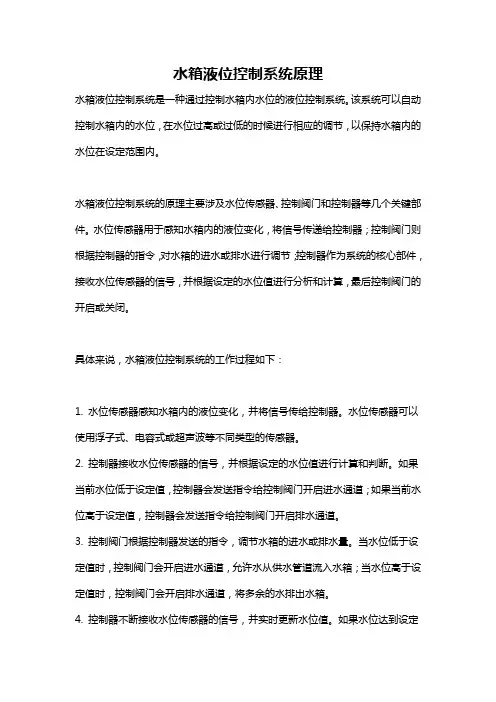

水箱液位控制系统原理水箱液位控制系统是一种通过控制水箱内水位的液位控制系统。

该系统可以自动控制水箱内的水位，在水位过高或过低的时候进行相应的调节，以保持水箱内的水位在设定范围内。

水箱液位控制系统的原理主要涉及水位传感器、控制阀门和控制器等几个关键部件。

水位传感器用于感知水箱内的液位变化，将信号传递给控制器；控制阀门则根据控制器的指令，对水箱的进水或排水进行调节；控制器作为系统的核心部件，接收水位传感器的信号，并根据设定的水位值进行分析和计算，最后控制阀门的开启或关闭。

具体来说，水箱液位控制系统的工作过程如下：1. 水位传感器感知水箱内的液位变化，并将信号传给控制器。

水位传感器可以使用浮子式、电容式或超声波等不同类型的传感器。

2. 控制器接收水位传感器的信号，并根据设定的水位值进行计算和判断。

如果当前水位低于设定值，控制器会发送指令给控制阀门开启进水通道；如果当前水位高于设定值，控制器会发送指令给控制阀门开启排水通道。

3. 控制阀门根据控制器发送的指令，调节水箱的进水或排水量。

当水位低于设定值时，控制阀门会开启进水通道，允许水从供水管道流入水箱；当水位高于设定值时，控制阀门会开启排水通道，将多余的水排出水箱。

4. 控制器不断接收水位传感器的信号，并实时更新水位值。

如果水位达到设定值，控制器会发送指令给控制阀门关闭进水或排水通道。

5. 在水箱液位控制系统中，还可以设置报警机制。

当水位超出设定的正常范围时，控制器会发出警报信号，提醒操作人员采取相应的处理措施。

总之，水箱液位控制系统通过水位传感器感知水箱内的液位变化，控制器根据设定值进行判断和计算，控制阀门调节进水或排水量，从而实现对水箱内水位的自动控制。

这样的系统在水箱应用中具有重要的作用，可以保持水箱内水位稳定，满足不同场景的需求。

关于西门子S7-200PLC控制的单水箱液位控制系统摘要：本文涉及西门子S7-200 PLC控制的单水箱液位控制系统，主要介绍了该系统的硬件组成、软件设计及控制方法。

通过采用传感器测量水箱液位，利用PLC进行数据处理和动作控制，实现了液位的自动控制。

该系统具有良好的控制精度和稳定性，能够满足单水箱液位控制的需求。

关键词：西门子S7-200 PLC，单水箱液位控制，传感器，自动控制正文：一、概述单水箱液位控制系统主要是通过对装置液位的检测、处理、控制实现液位的自动控制。

本文主要介绍基于西门子S7-200PLC 控制的单水箱液位控制系统。

二、系统硬件该系统的硬件由传感器、PLC、继电器、驱动器等组成。

其中：1. 传感器：采用超声波液位传感器，检测水箱液位高度，并将检测到的液位信号传输给PLC。

2. PLC：采用西门子S7-200 PLC，负责对液位信号进行处理，控制继电器进行开关控制。

3. 继电器：用于控制电泵、水泵等设备的开关控制，并将PLC输出的控制信号转化为继电器输出的开关信号。

4. 驱动器：用于控制电动阀门、水泵等设备的启动和停止。

三、系统软件PLC 控制器运行的程序是实现系统控制的关键，本系统采用Ladder Diagram（梯形图）语言进行程序设计。

具体实现步骤如下：1. 液位检测：通过设置输入端口，读取超声波液位传感器检测到的水位高度信号，并将其转化为PLC可以识别的数字信号。

2. 控制逻辑：根据设定的控制目标进行逻辑运算，以控制电泵、水泵等设备的开关控制。

3. 输出控制：根据控制逻辑的结果，设置输出端口，将PLC处理后的控制信号通过继电器输出，实现对水泵等设备的动作控制。

4. 系统监控：设置监控程序，实时监测PLC的运行状态，并对系统的运行状态进行判断，以保证系统的正常运行。

四、系统控制方法根据液位反馈信号，PLC控制程序可以根据设定的控制目标来判断控制条件。

将液位传感器所检测到的水位高度转换为数位信号后，PLC程序可以计算液位高度和液位与设定值之间的偏差，进而控制水泵等设备的开关控制。

目录摘要 (1)关键词 (1)引言 (2)1设计任务目的及要求 (2)设计目的 (2)设计要求 (2)2系统元件的选择 (3)有自平衡能力的单容元件 (3)无自平衡能力的单容元件 (4)单容对象的特性参数 (6)3控制器参数的整定 (7)参数的确定 (7)电动机的数学模型 (9)控制系统的数学模型 (10)PID控制器的参数计算 (10)4控制系统的校正 (11)控制器的正反作用 (12)串级控制系统 (12)5系统的稳定性分析 (16)系统的稳定性分析 (16)控制系统的稳态误差 (17)结束语 (19)参考文献 (20)致谢 (21)水箱液位自动控制系统原理摘要：水箱液位自动控制系统就是利用自身的水位变化进行调节和改变的系统，它自身具平衡能力，并由电动机带动下自动完成水位恢复的功能。

水箱液位是由传感器检测水位变化并达到设定值时，水箱自己的阀门关闭，防止溢出，当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。

关键词：有自平衡能力、无自平衡能力、电动机、单容对象、系统稳定引言液位自动控制是通过控制投料阀来控制液位的高低，当传感器检测到液位设定值时，阀门关闭，防止物料溢出；当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。

在制浆造纸工厂常见有两种方式的液位控制：常压容器和压力容器的液位控制，例如浆池和蒸汽闪蒸罐。

液位自动控制系统由液位变送器（或差压变送器）、电动执行机构和液位自动控制器构成。

根据用户需要也可采用控制泵启停或改变电机频率方式来进行液位控制。

结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。

1 设计任务目的及要求设计目的通过课程设计，对自动控制原理的基本内容有进一步的了解，特别是水箱液位系统的设计。

能把本学期学到的自动控制理论知识进行实践，操作。

在提高动手能力的同时对常用的开闭环控制有一定的了解，在系统设计方面有感性的认识。

水箱液位控制系统水箱液位控制系统的原理：水箱液位控制系统是一种自动控制系统，其目的是通过控制进水量和排水量，使水箱中的液位保持在一定的范围内。

该系统主要由水箱、电动机、进水阀门、浮子连杆等配件构成。

当水箱液位下降时，浮子连杆会向下移动，通过传感器将信号发送给控制器，控制器将信号转化为控制信号，控制进水阀门的开度，从而增加进水量，使液位回升到设定值。

当水箱液位上升时，浮子连杆会向上移动，控制器会减小进水量或打开排水阀门，从而使液位回落到设定值。

控制系统元件的选择：在设计水箱液位控制系统时，需要选择合适的控制元件，如传感器、控制器、执行器等。

传感器需要选择灵敏度高、精度高的液位传感器，以确保液位检测的准确性；控制器需要具有良好的控制性能和稳定性，以确保系统的稳定性和可靠性；执行器需要选择响应速度快、控制精度高的电动阀门或电动泵等，以确保系统的响应速度和控制精度。

控制系统的参数确定：在设计水箱液位控制系统时，需要确定一些重要的参数，如控制器的比例、积分、微分系数，以及进水阀门的开度和排水阀门的开度等。

这些参数的确定需要结合实际情况和系统响应特性，通过试验和仿真等手段进行优化调整，以确保系统的性能和稳定性。

控制系统的仿真结果：通过Matlab/Simulink对水箱液位控制系统进行仿真，可以得到系统的响应曲线和稳态误差等性能指标。

通过仿真结果可以发现系统的稳态误差较小，响应速度较快，控制精度较高，符合设计要求。

设计总结：本文设计了一个水箱液位控制系统，并对其进行了仿真分析。

通过设计和仿真可以发现，该系统具有操作简便、可靠性好、运行成本低、可扩展行强等特点，能够满足实际应用需求。

同时，本文还提出了一些优化建议，如进一步优化控制器参数、加强系统的故障检测和容错能力等，以进一步提高系统的性能和稳定性。

参考文献：暂无。

在工业生产和日常生活中，经常需要对中的液位进行自动控制，例如自动控制水箱、水池、水槽、锅炉等中的蓄水量，以及生活中抽水马桶的自动补水控制、自动电热水器和电开水机的自动进水控制等。

水箱控制系统原理
水箱控制系统是一种用于自动控制和调节水箱水位的装置。

其原理是通过感知水箱内的水位变化，并根据预设的水位范围进行控制和调节。

具体原理如下：
1. 传感器：水箱控制系统通常使用液位传感器来感知水箱内的水位变化。

传感器可以是浮球式、电容式或压阻式等不同类型，其主要功能是将水位变化转化为电信号。

2. 控制器：控制器是水箱控制系统的核心组件，根据传感器反馈的信号来进行控制和调节。

控制器内部设有一个水位设定值，当水位传感器检测到的水位超过设定值时，控制器会发出停止供水信号；当水位低于设定值时，控制器会发出启动供水信号。

3. 电磁阀：电磁阀是水箱控制系统中的执行元件，负责控制水流的进出。

当控制器发出启动供水信号时，电磁阀会打开，允许水流进入水箱；当控制器发出停止供水信号时，电磁阀会关闭，停止供水。

4. 供水泵：水箱控制系统通常需要配合供水泵来完成供水任务。

供水泵负责将水源输送到水箱，以保持水箱中的水位。

控制器会监测供水泵的工作状态，并在必要时发出启动或停止信号。

5. 报警系统：水箱控制系统还可以配备报警系统，用于提醒用户水位异常或其他故障。

当水位超出设定范围或传感器故障时，报警系统会发出警报或发送通知，以便及时处理问题。

通过以上原理，水箱控制系统能够自动控制和调节水箱的水位，保证水箱中始终保持着合适的水量。

这种系统的应用广泛，可以用于各种需要稳定供水的场所，如楼宇水供、工业生产等。

水箱液位控制系统分析报告摘要：本文 对给定的水箱液位控制系统进行分析，画出结构框图，描述每一个元件的函数，并写出每个元件的传递函数。

用Matlab/Simulink 对系统进行仿真，并分析结果。

关键词：液位控制系统，建模，传递函数正文：水箱液位控制系统如图1所示。

该体统的任务是使液面高度保持在一个设定的值上。

水箱是被控对象，水箱液位是被控量，电位器设定的电压u （表示液位的希望值y ）是给定量，出水量为干扰量。

系统的工作说明：当电位器电刷位于中间位置时（对应给定电压u ）时，即水位处在希望的高度，同时出水量等于进水量，此时电动机不动，系统处在平衡状态。

若流水量或出水量发生变化，当液面升高时浮子位置也相应升高，通过杠杆作用使电位器电刷从中间位置下移，产生电位差，通过放大器放大，给电动机一个控制电压，驱动电动机通过减速器减小进水阀门开度，使进入水箱的液体流量减少。

这时，液面下降，浮子位置相应下降，直到电位器电刷回到中间位置，系统重新恢复平衡。

反之，液位下降，系统会增大进水阀门开度，加大进水量使液位升高到希望高度。

图 1图2现在将图2 中每个环节用s 域的传递函数表示，画出系统动态结构图，如图3 所示。

电动机 进水口阀门 水箱 浮子连杆—设定水位出水 —图3系统动态结构图中各环节传递函数的解释：K 1是设定电位与反馈信号比较后输出的误差信号经放大器后增益的倍数。

G 1是电动机的传递函数()121+=Ts s K G ， 该公式是参考了由蒋大明编写的《自动控制原理》p90中的例题。

它是输入电压与电机转速的或电机轴转角的传递函数。

K 3是进水阀门的传递系数，电机转动实现了阀门的开度调节，进而控制录的入水量，电动机转速与入水量可以简化为一个K 3 。

G 2是入水量与水箱液位的传递函数12+=RCs RG ，如果水箱没有出水口，则CsG 12= 在建立G 2这个传递函数时，是将水箱整个模型等效为一个RC 网络电路。

水箱水位控制系统原理
水箱水位控制系统是一种用于控制水箱水位的自动化系统。

其原理基于水位传感器和电磁阀的配合工作。

首先，水位传感器会感知水箱内的水位情况。

传感器通常安装在水箱的上、中、下三个位置，根据不同的需求和控制目标，可以选择不同的传感器位置。

当水位达到传感器所安装的位置时，传感器会发出信号。

接下来，传感器发送的信号会被传输到控制单元。

控制单元会根据信号的强弱判断水箱的水位情况，并依据预先设定的控制逻辑进行处理。

比如，当水位低于设定值时，控制单元会打开电磁阀使水流进入水箱；当水位高于设定值时，控制单元会关闭电磁阀停止水的进入。

最后，电磁阀根据控制单元的指令进行开关操作。

当电磁阀打开时，水会通过管道进入水箱，提升水位；当电磁阀关闭时，水流停止，水箱水位则保持稳定。

通过该系统的运作原理，我们可以实现对水箱水位的自动控制，有效地维持水箱水位在一个合适的水平。

这种智能化的水位控制系统可以广泛应用于各种领域，比如家庭、工业等，方便用户无需手动操作来维持水箱水位。
