斜管沉淀池计算

斜管沉淀池计算书一、已知条件1、设计水量：6000m3/d2、自用水系数： 1.13、清水上升流速：2mm/s，实际上升流速1.86mm/s4、蜂窝斜管内切圆直径：30mm，倾角60度。

6、颗粒沉淀速度：0.3mm/s7、分成两组每组水量：3300m3/d组数2组二、设计计算1、单池设计水量Q=3300m3/d=0.0382m3/s2、清水区面积A=19.1m2其中斜管结构占面积按8%计，即有效系数φ=0.92A=20.76m23、为配合沉淀池尺寸采用：沉淀池净宽B= 4.2m沉淀池长度：L= 4.9m尺寸调整L= 4.9m4、沉淀池面积B×L=20.58m2沉淀负荷q= 6.7m3/(m2·h)，规范：5.0～9.0m3/(m2·h)管内流速v0v0=v/sinθ= 2.3mm/s考虑到水量波动，采用v0=3mm/s斜管长度ll=d×(1.33v0-μsinθ)/μcosθ=562.4mm考虑管端紊流、积泥等因素，过渡区l'=250mm斜管总长L=l+l'=812.4mm，按1000mm 计复核管内雷诺数及沉淀时间水力半径R=d/4=7.5mm=0.75cm管内流速v0=0.23cm/s运动粘度ν=0.01cm/s（当t=20℃时）Re=Rv0/ν=17.3沉淀时间T=L/v0=433s =7.22min（沉淀时间T一般在4~8min之间）5、池高超高0.55m清水区高度 1.13m斜管高度0.87m布水区高度（沉淀池底到斜管支撑） 1.55m排泥区高度0.7m总高H= 4.8m采用 4.8m6、沉淀池进口采用穿孔花墙花墙厚300mm，砌块300×300，孔洞150×150，孔距300水流通过花墙流速采用0.1m/s穿孔花墙净面积A=0.382m2，取0.40m采用150×150方形孔：横向间距300D=0.15m孔眼数n=17.8个实际采用18个实际流速v=0.094m/s，峰值系数 1.5，v=0.141m/s。

斜板管沉淀池的设计计算在设计斜板管沉淀池时，需要考虑到污水流量、污水水质、沉淀效果等因素。

下面将详细介绍斜板管沉淀池的设计计算。

一、斜板管沉淀池的原理和构造斜板管沉淀池是一种常见的沉淀设备，其主要原理是利用重力沉淀和斜板管的作用来实现固液分离。

污水经过斜板管沉淀池后，固体颗粒会沉淀到底部，而清水则从上部倾流出去。

斜板管沉淀池通常由一个沉淀池和内部设置的一系列斜板管组成。

二、斜板管沉淀池的设计参数1.污水流量：污水流量是设计斜板管沉淀池的重要参数之一、通常使用的单位是立方米/小时(m³/h)，可以通过测量或计算得到。

2.污水水质：污水中的悬浮物含量和颗粒大小对沉淀效果有着重要影响。

一般通过测量悬浮物含量来确定污水的水质。

3.沉淀效果：沉淀池的设计应该达到一定的沉淀效果，常用参数是沉淀效率。

通常情况下，沉淀效率要求为90%以上。

4.斜板管参数：斜板管的长度、斜度和数量都是影响沉淀效果的重要因素。

斜板管的长度和斜度需要根据污水的水质、流量等参数来确定。

三、斜板管沉淀池的设计计算方法1.计算沉淀池的尺寸：首先要根据污水流量和停留时间来确定沉淀池的尺寸。

停留时间是指污水在沉淀池中停留的时间，一般根据水质和沉淀效果来确定，通常取值在1-3小时之间。

2.计算斜板管长度和斜度：斜板管的长度和斜度要根据沉淀池的尺寸和设计要求来确定。

一般情况下，斜板管的长度为沉淀池的总长度的3-6倍，斜度为沉淀池的总高度的1-4倍。

根据具体污水水质和要求可以进行微调。

3.计算斜板管数量：斜板管沉淀池中斜板管的数量一般取决于污水的流量和沉淀效果要求。

通常情况下，斜板管的数量应该能够保证污水在斜板管沉淀池中停留的时间达到设计要求。

四、斜板管沉淀池的设计注意事项1.对于不同水质和要求的污水，斜板管沉淀池的设计参数可能会有所差异。

因此，在设计斜板管沉淀池时应注意根据实际情况进行调整。

2.在斜板管沉淀池的设计过程中，应考虑沉淀池的排放口设置，以确保清水排放的质量。

工程名称：斜管沉淀池设计计算一、已知条件处理水量Q=195000 m3/d斜管沉淀池分两组颗粒沉降速度µ=0.35 mm/s清水区上升流速：v=2.5mm/s采用塑料片热压六边形蜂窝管，管厚=0.4mm，边距d=30mm，水平倾角θ=600。

二、设计计算1．每组沉淀池的流量Q：Q=195000/2 m3/d=97500 m3/d=1.13 m3/s2．清水区面积：A=Q/v=1.13/0.0025=452 m2 ,其中斜管结构占用面积按3%计，则实际清水区需要面积：A/=452×1.03=465.6 m2为了配水均匀，采用斜管区平面尺寸为15.8m×29.5，使进水区沿29.5m长一边布置。

3．斜管长度L管内流速：v=v/sinθ=2.5/sin600=2.5/0.866=2.89mm/s-µsinθ)d/µcos600=(1.33×2.89-0.35×斜管长度：L=(1.33 v0.866)d30/0.35×0.5=607mm考虑管端紊流、积泥等因素，过渡区采用250mm斜管总长：L/=250+607=857，按1000mm计4．池子高度：采用保护高度：0.3m工程名称：清水区：1.2m布水区：1.2m穿孔排泥斗槽高：0.8m斜管高度：h=L/sinθ=1×sin600=0.87m池子总高：H=0.3+1.2+1.2+0.8+0.87=4.37m5.沉淀池进口采用穿孔墙，排泥采用穿孔管，集水系统采用穿孔管，以上各项计算均同一般沉淀池或澄清池设计。

6．复算管内雷诺数及沉淀时间：/ξRe=Rv式中水力半径：R=d/4=30/4=7.5mm=0.75cm=0.289cm/s管内流速：v运动黏度：ξ=0.01cm2/s(当t=200C时)Re= 0.75×0.289/0.01=21.68沉淀时间：T= L// v=1000/2.89=346s=5.77min(沉淀时间T一般在4～8min之间)。

斜管沉淀池设计计算(水厂)斜管沉淀池设计计算1、清水区面积A2110001.1==63.02m824Q A q 式中：2332m m 5~9m /m h,A Q q ——清水区面积，；——单组斜管沉淀池的设计流量，；——斜管沉淀池的液面负荷，北方寒冷地区宜取低值。

2、清水区实际面积A263.0267.77m 0.93A A 式中：2m 0.92~0.950.79~0.86A ——清水区的实际面积，；——有效系数(或利用系数)，指斜管区中有效过水面积(总面积扣除斜管的结构面积)与总面积之比。

由于材料厚度和性状的不同的而已，塑料与纸质六边形蜂窝斜管的有系数为，石棉水泥板的有效系数为。

3、清水区宽B同絮凝池。

通常，为保证排水均匀，清水区宽B 沿絮凝池的长边布置。

即是清水区宽为：10.8mB 4、清水区长L6.28mAL B 5、斜管长取斜管长为1ml 斜管支撑系统采用钢筋混凝土梁——角钢——扁钢的方式制作。

等边角钢对中置于钢筋混凝土上，两侧电焊连接，角钢与扁钢垂直搁置并在接头处的扁钢两侧焊牢固，钢筋混凝土两端与池壁现浇。

6、沉淀池水力校核斜管内流速取为 3.5mm /(3~10mm /)s s 一般为Re =56<500管内流速水力半径/运动粘度，要求，满足。

2-5=765.63>10Fr 管内流速，要求，满足。

水力半径运动粘度7、沉淀池池高H12345=0.3+1.2+0.87+1.6+0.54=4.51mH h h h h h 式中：12233114450.3m;1.0m;=sin (m),601.5mm h h h h h l l h h h o——超高，取为——清水区高度，《室外给水设计规范》要求——斜管区高度，，为斜管长为斜管放置倾角，通常为；——配水区高度，《室外给水设计规范》要求——泥斗高，。

8、沉淀池出口设计—集水系統目前采用的办法多为集水槽出水。

断面为矩形的集水槽，采用淹没式孔口集水方式。

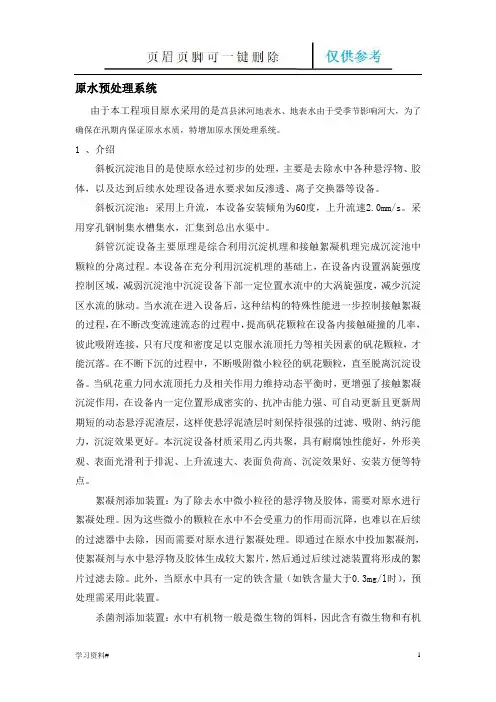

原水预处理系统由于本工程项目原水采用的是莒县沭河地表水、地表水由于受季节影响河大，为了确保在汛期内保证原水水质，特增加原水预处理系统。

1 、介绍斜板沉淀池目的是使原水经过初步的处理，主要是去除水中各种悬浮物、胶体，以及达到后续水处理设备进水要求如反渗透、离子交换器等设备。

斜板沉淀池：采用上升流，本设备安装倾角为60度，上升流速2.0mm/s。

采用穿孔钢制集水槽集水，汇集到总出水渠中。

斜管沉淀设备主要原理是综合利用沉淀机理和接触絮凝机理完成沉淀池中颗粒的分离过程。

本设备在充分利用沉淀机理的基础上，在设备内设置涡旋强度控制区域，减弱沉淀池中沉淀设备下部一定位置水流中的大涡旋强度，减少沉淀区水流的脉动。

当水流在进入设备后，这种结构的特殊性能进一步控制接触絮凝的过程，在不断改变流速流态的过程中，提高矾花颗粒在设备内接触碰撞的几率，彼此吸附连接，只有尺度和密度足以克服水流顶托力等相关因素的矾花颗粒，才能沉落。

在不断下沉的过程中，不断吸附微小粒径的矾花颗粒，直至脱离沉淀设备。

当矾花重力同水流顶托力及相关作用力维持动态平衡时，更增强了接触絮凝沉淀作用，在设备内一定位置形成密实的、抗冲击能力强、可自动更新且更新周期短的动态悬浮泥渣层，这样使悬浮泥渣层时刻保持很强的过滤、吸附、纳污能力，沉淀效果更好。

本沉淀设备材质采用乙丙共聚，具有耐腐蚀性能好，外形美观、表面光滑利于排泥、上升流速大、表面负荷高、沉淀效果好、安装方便等特点。

絮凝剂添加装置：为了除去水中微小粒径的悬浮物及胶体，需要对原水进行絮凝处理。

因为这些微小的颗粒在水中不会受重力的作用而沉降，也难以在后续的过滤器中去除，因而需要对原水进行絮凝处理。

即通过在原水中投加絮凝剂，使絮凝剂与水中悬浮物及胶体生成较大絮片，然后通过后续过滤装置将形成的絮片过滤去除。

此外，当原水中具有一定的铁含量（如铁含量大于0.3mg/l时），预处理需采用此装置。

杀菌剂添加装置：水中有机物一般是微生物的饵料，因此含有微生物和有机物的水进入反渗透装置后，由于水的浓缩，膜的浓水侧表面上的溶解有机物和微生物浓度同时增加，从而微生物繁殖加快，造成膜的生物污染。

斜管沉淀池设计计算(水厂)斜管沉淀池设计计算1、清水区面积A211000 1.1==63.02m 824Q A q ⨯=⨯ 式中：2332m m 5~9m /m h,A Q q ⋅——清水区面积，；——单组斜管沉淀池的设计流量，；——斜管沉淀池的液面负荷，北方寒冷地区宜取低值。

2、清水区实际面积A '263.0267.77m 0.93AA α'=== 式中：2m 0.92~0.950.79~0.86A α'——清水区的实际面积，；——有效系数(或利用系数)，指斜管区中有效过水面积(总面积扣除斜管的结构面积)与总面积之比。

由于材料厚度和性状的不同的而已，塑料与纸质六边形蜂窝斜管的有系数为，石棉水泥板的有效系数为。

3、清水区宽B同絮凝池。

通常，为保证排水均匀，清水区宽B 沿絮凝池的长边布置。

即是清水区宽为：10.8m B =4、清水区长L6.28m A L B'== 5、斜管长取斜管长为1m l =斜管支撑系统采用钢筋混凝土梁——角钢——扁钢的方式制作。

等边角钢对中置于钢筋混凝土上，两侧电焊连接，角钢与扁钢垂直搁置并在接头处的扁钢两侧焊牢固，钢筋混凝土两端与池壁现浇。

6、沉淀池水力校核斜管内流速取为3.5mm /(3~10mm /)s s 一般为Re =56<500=⨯管内流速水力半径/运动粘度，要求，满足。

2-5=765.63>10Fr =⨯管内流速，要求，满足。

水力半径运动粘度7、沉淀池池高H12345=0.3+1.2+0.87+1.6+0.54 =4.51mH h h h h h =++++式中：12233114450.3m; 1.0m;=sin (m),601.5m m h h h h h l l h h h αα≥⋅≥——超高，取为——清水区高度，《室外给水设计规范》要求——斜管区高度，，为斜管长为斜管放置倾角，通常为；——配水区高度，《室外给水设计规范》要求——泥斗高，。

1.已知条件：进水量Q=5万吨/天=自用水系数=5%则进水量Q'=0.608m 3/s=单座Q1=0.304m 3/s =清水区上升流速= 1.3mm/s 取颗粒沉降速度=0.3mm/s 取SS与NTU相关系数为1.2进水NTU=50=60出水NTU=3=3.6管厚=0.4mm 边距=35mm 水平倾角=60°2.单池计算a.清水区面积A=233.71m 2则实际清水区面积A'=240.72m 2取池宽B=12m 则池长L=20.06m 取L=20.50m b.斜管长度L管内流速V 0= 1.50mm/s 斜管长度L=405.22mm250mm则斜管总长L’=655.22mm采用塑料片热压六边形蜂窝管设计斜管沉淀池座数为2座斜管沉淀池设计计算在满足考虑管端紊流积泥，过渡区管长采用其取L’=800mm c.排泥计算每日沉淀池干污泥量G=1.481t取污泥含水率=98%取污泥密度ρ=1.03t/m 3每日沉淀池湿污泥体积V 湿=71.87m 3则每次排泥量V’=11.98m3取V’=12.0m 3单斗排泥量V 单= 6.0m 3取泥斗下底面面积F 1=0.6m 2泥斗上底面面积F 2=5.0m 2泥斗高h 1=2.5m 2则泥斗贮泥部分体积V 1=6.11m 3取刮泥板高h 2=0.1m 刮泥板宽b 2=6.0m 刮泥板行进速度V 2= 1.0m/min 两台刮泥机一个工作循环刮泥量V 刮= 1.37m 3刮泥机一个工作循环所需时间T 刮=41.00min 取排泥管直径d=200mm 取排泥时间t 排= 1.5h 则排泥流速V 泥=0.04m/s采用双钢丝绳牵引刮泥机，卷扬机平台置于沉淀池中部于进水端设置两座污泥斗设计每天排泥6次，则每隔4小时刮泥一次大于单斗=0.3md.沉淀池高度采用保护高h保= 1.2m清水区高h清布水区高h= 1.5m布污泥斗高h斗= 2.5m斜管高0.69m沉淀池总高H= 6.19m e.复核Re及沉淀时间T水力半径R=8.75mm=0.875cm管内流速V0=0.15cm/s取运动黏度ν=0.01cm2/s则雷诺数Re=13.13沉淀时间T=532.94s=8.88min0.579m3/s2187.50m3/h1093.75m3/hmg/Lmg/L其中斜管结构占用面积按3%计在满足配水均匀条件下，使进水沿池宽方向布置于单斗排泥量6.0满足排泥要求。

斜管沉淀池计算范文引言斜管沉淀池是一种常用的水处理设备，可以在水处理过程中去除悬浮物和污泥，其结构简单，操作方便，适用于各种规模的水处理工程。

本文将通过对斜管沉淀池的计算进行详细说明，包括工作原理、设计参数、计算公式等，旨在提供一个全面的斜管沉淀池计算范文。

一、工作原理斜管沉淀池是通过重力作用和水流的撞击来实现悬浮物和污泥的沉淀的。

当水流经过斜管时，流速减慢，水中的悬浮物和污泥被撞击到斜管的壁面上，然后沿着斜管的壁面向下滑动，最终沉积在底部的污泥槽中。

同时，清水则从斜管的顶部流出。

通过这样的作用，斜管沉淀池可以有效地去除水中的悬浮物和污泥，提高水质。

二、设计参数1.斜管沉淀池的长度2.斜管沉淀池的斜度3.斜管沉淀池的高度三、计算公式1.进水流量的计算进水流量的计算需要根据水处理工艺和进水水质来确定。

常用的计算公式为：Q=P×V其中，Q为进水流量（m³/h），P为人口数（人），V为人均用水量（m³/h·人）。

2.斜管沉淀池面积的计算A=Q×t其中，A为斜管沉淀池的面积（m²），Q为进水流量（m³/h），t为沉淀时间（h）。

3.污泥槽容积的计算污泥槽容积的计算需要考虑沉淀污泥量和污泥深度两个因素。

常用的计算公式为：V=Qs×t×d其中，V为污泥槽容积（m³），Qs为沉淀污泥量（m³/h），t为沉淀时间（h），d为污泥深度（m）。

四、斜管沉淀池的优缺点1.优点（1）结构简单，操作方便；（2）去除效果好，能够有效去除悬浮物和污泥；（3）适用范围广，可以用于各种规模的水处理工程。

2.缺点（1）占地面积大，需要根据处理水量来确定斜管沉淀池的长度；（2）施工成本较高，需要进行土建工程建设；（3）对进水水质要求较高，如果水中的悬浮物粒径过小，会影响沉淀效果。

结论。

斜管沉淀池设计计算
一、斜管沉淀池的尺寸计算
1.总高度计算公式：
H总=H2-H1+H悬-h连
其中，H总为总高度，H2为池体深度，H1为污泥底排底高度，H悬为悬浮物浓度高度，h连为连管的高度。

2.斜管长度计算公式：
Ls=H总-H悬
其中，Ls为斜管长度。

3.斜管直径计算公式：
Ds=K*Ls
其中，Ds为斜管直径，K为常数，可根据经验值选择。

二、斜管沉淀池的悬浮物沉降速度计算
悬浮物的沉降速度是斜管沉淀池设计中的重要参数，可以使用Stokes定律计算，公式如下：
Vs=(2*g*(ρs-ρm)*d^2)/(9*η)*(1-ρm/ρw)
其中，Vs为悬浮物的沉降速度，g为重力加速度，ρs为悬浮物颗粒密度，ρm为介质密度，d为悬浮物颗粒直径，η为介质黏度，ρw为水密度。

三、斜管沉淀池的流量计算
1.斜管污水处理流量计算公式：
Q=V*A*n
其中，Q为污水处理流量，V为平均水流速度，A为管道截面积，n为
管道数量。

2.斜管沉淀流量计算公式：
Qs=Q*(1-ηr)
其中，Qs为斜管沉淀流量，Q为污水处理流量，ηr为沉淀率。

四、斜管沉淀池的沉淀时间计算
沉淀时间是指水在斜管沉淀池中停留的时间，可以通过以下公式计算：t=V/Qs
其中，t为沉淀时间，V为池体体积，Qs为斜管沉淀流量。

以上是斜管沉淀池设计计算的基本内容，但实际设计中还需要根据工
程要求和实际情况进行具体参数的选择和优化。

同时，在进行设计计算时，还需考虑其他影响因素，如泥水比、悬浮物浓度、出水浊度等，以保证沉
淀效果和处理效果的达到要求。
