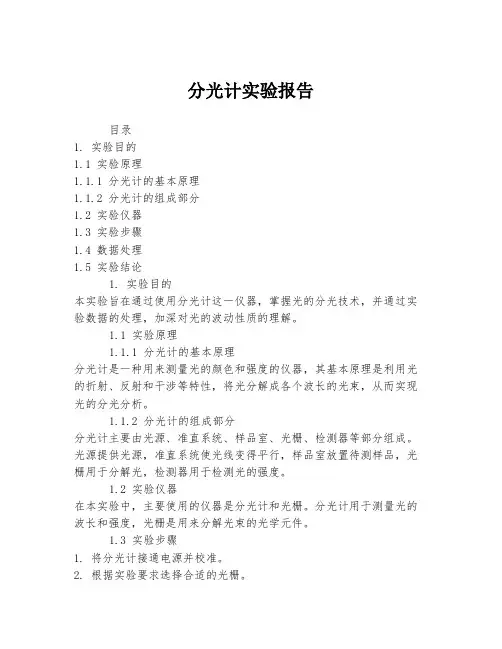

分光计实验报告
目录
1. 实验目的
1.1 实验原理
1.1.1 分光计的基本原理
1.1.2 分光计的组成部分
1.2 实验仪器
1.3 实验步骤
1.4 数据处理
1.5 实验结论
1. 实验目的
本实验旨在通过使用分光计这一仪器,掌握光的分光技术,并通过实验数据的处理,加深对光的波动性质的理解。
1.1 实验原理
1.1.1 分光计的基本原理
分光计是一种用来测量光的颜色和强度的仪器,其基本原理是利用光的折射、反射和干涉等特性,将光分解成各个波长的光束,从而实现光的分光分析。
1.1.2 分光计的组成部分
分光计主要由光源、准直系统、样品室、光栅、检测器等部分组成。
光源提供光源,准直系统使光线变得平行,样品室放置待测样品,光栅用于分解光,检测器用于检测光的强度。
1.2 实验仪器
在本实验中,主要使用的仪器是分光计和光栅。
分光计用于测量光的波长和强度,光栅是用来分解光束的光学元件。
1.3 实验步骤
1. 将分光计接通电源并校准。
2. 根据实验要求选择合适的光栅。
3. 调节分光计,使得光线准直。
4. 放入待测样品,并记录光的强度和波长数据。
5. 处理实验数据,得出实验结论。
1.4 数据处理
实验数据的处理主要包括整理数据表格、绘制图表、计算平均值和标准差,通过数据分析得出结论。
1.5 实验结论
根据实验结果,得出结论并总结本次实验的主要发现和观察。

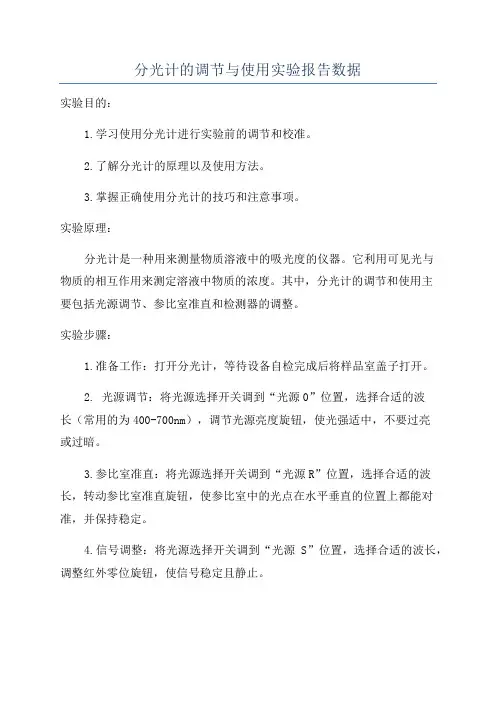

分光计的调节与使用实验报告数据实验目的:1.学习使用分光计进行实验前的调节和校准。
2.了解分光计的原理以及使用方法。
3.掌握正确使用分光计的技巧和注意事项。
实验原理:分光计是一种用来测量物质溶液中的吸光度的仪器。
它利用可见光与物质的相互作用来测定溶液中物质的浓度。
其中,分光计的调节和使用主要包括光源调节、参比室准直和检测器的调整。
实验步骤:1.准备工作:打开分光计,等待设备自检完成后将样品室盖子打开。
2. 光源调节:将光源选择开关调到“光源0”位置,选择合适的波长(常用的为400-700nm),调节光源亮度旋钮,使光强适中,不要过亮或过暗。
3.参比室准直:将光源选择开关调到“光源R”位置,选择合适的波长,转动参比室准直旋钮,使参比室中的光点在水平垂直的位置上都能对准,并保持稳定。
4.信号调整:将光源选择开关调到“光源S”位置,选择合适的波长,调整红外零位旋钮,使信号稳定且静止。
5.测量样品:将样品室盖子放下,选择合适的波长,根据样品的特点选择合适的测量范围,打开样品室盖子,用吸管将待测溶液加入样品室,然后盖上样品室盖子。
记录吸光度数值。
6.清洗样品室:将样品室盖子打开,用去离子水冲洗样品室,然后用吸水纸擦干。
实验数据:波长(nm),吸光度----,----400,0.124420,0.215440,0.312460,0.416480,0.517500,0.609520,0.705540,0.792560,0.874580,0.949600,1.013620,1.071640,1.118660,1.157680,1.19700,1.219实验结果:根据实验数据,可以绘制出吸光度与波长的曲线图。
从图中可以观察到吸光度随着波长的增加而增加的趋势。
讨论与总结:1.在实验中,分光计的调节和使用需要耐心和准确性。
特别是在参比室准直和信号调整步骤中,要细心调整,确保调整准确。
2.在选择样品测量范围时,要根据样品的吸光度值合理选择,避免过大或过小的范围,以保证测量结果的准确性。

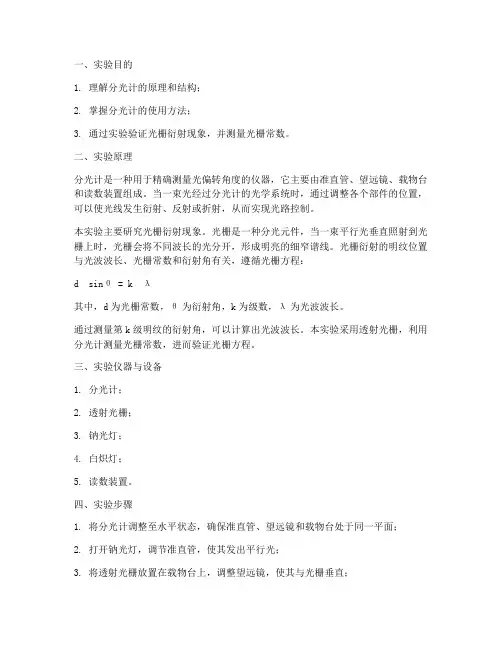

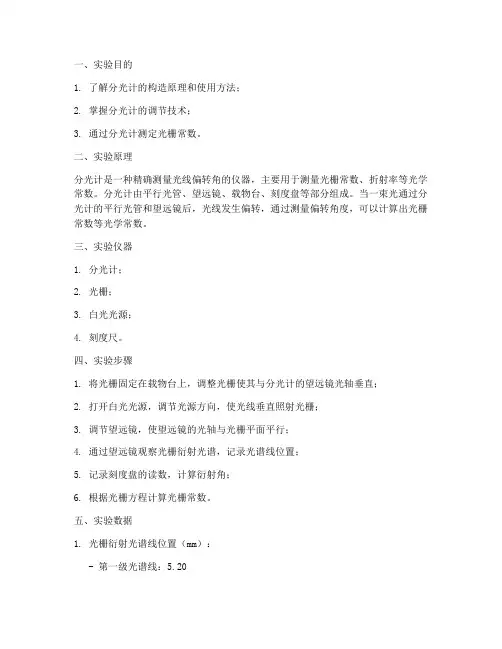

一、实验目的1. 理解分光计的原理和结构;2. 掌握分光计的使用方法;3. 通过实验验证光栅衍射现象,并测量光栅常数。
二、实验原理分光计是一种用于精确测量光偏转角度的仪器,它主要由准直管、望远镜、载物台和读数装置组成。
当一束光经过分光计的光学系统时,通过调整各个部件的位置,可以使光线发生衍射、反射或折射,从而实现光路控制。
本实验主要研究光栅衍射现象。
光栅是一种分光元件,当一束平行光垂直照射到光栅上时,光栅会将不同波长的光分开,形成明亮的细窄谱线。
光栅衍射的明纹位置与光波波长、光栅常数和衍射角有关,遵循光栅方程:d sinθ = k λ其中,d为光栅常数,θ为衍射角,k为级数,λ为光波波长。
通过测量第k级明纹的衍射角,可以计算出光波波长。
本实验采用透射光栅,利用分光计测量光栅常数,进而验证光栅方程。
三、实验仪器与设备1. 分光计;2. 透射光栅;3. 钠光灯;4. 白炽灯;5. 读数装置。
四、实验步骤1. 将分光计调整至水平状态,确保准直管、望远镜和载物台处于同一平面;2. 打开钠光灯,调节准直管,使其发出平行光;3. 将透射光栅放置在载物台上,调整望远镜,使其与光栅垂直;4. 通过望远镜观察光栅衍射光谱,记录第k级明纹的衍射角;5. 根据光栅方程,计算光波波长和光栅常数。
五、实验数据及处理1. 测量第k级明纹的衍射角θ1、θ2;2. 计算光栅常数d = (θ2 - θ1) / k;3. 计算光波波长λ = d sinθ1。
六、实验结果与分析1. 通过实验测量,得到光栅常数d和光波波长λ;2. 将实验数据与理论值进行比较,分析误差来源;3. 通过实验验证光栅方程的正确性。
七、实验总结1. 本实验成功验证了光栅衍射现象,并测量了光栅常数;2. 通过实验掌握了分光计的使用方法,提高了光学实验技能;3. 深入理解了分光计的原理和结构,为后续光学实验奠定了基础。
八、注意事项1. 在调整分光计过程中,要确保各个部件处于同一平面;2. 测量衍射角时,要保证望远镜与光栅垂直;3. 实验过程中,注意观察光栅衍射光谱的变化,及时调整望远镜位置;4. 记录实验数据时,要准确无误。

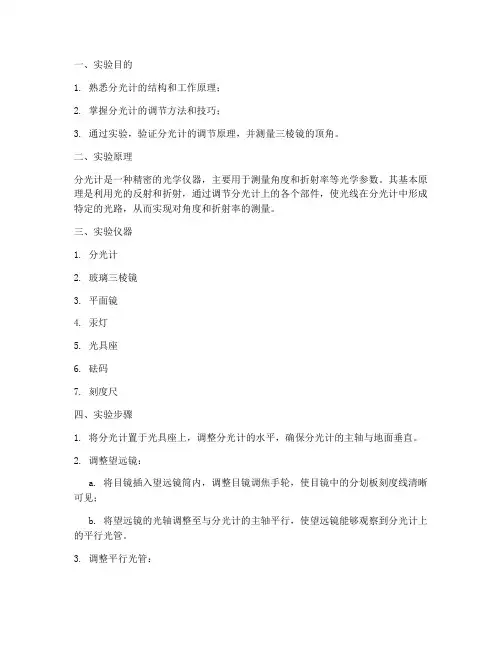

一、实验目的1. 熟悉分光计的结构和工作原理;2. 掌握分光计的调节方法和技巧;3. 通过实验,验证分光计的调节原理,并测量三棱镜的顶角。
二、实验原理分光计是一种精密的光学仪器,主要用于测量角度和折射率等光学参数。
其基本原理是利用光的反射和折射,通过调节分光计上的各个部件,使光线在分光计中形成特定的光路,从而实现对角度和折射率的测量。
三、实验仪器1. 分光计2. 玻璃三棱镜3. 平面镜4. 汞灯5. 光具座6. 砝码7. 刻度尺四、实验步骤1. 将分光计置于光具座上,调整分光计的水平,确保分光计的主轴与地面垂直。
2. 调整望远镜:a. 将目镜插入望远镜筒内,调整目镜调焦手轮,使目镜中的分划板刻度线清晰可见;b. 将望远镜的光轴调整至与分光计的主轴平行,使望远镜能够观察到分光计上的平行光管。
3. 调整平行光管:a. 将汞灯放置在平行光管的一侧,调整光源位置,使汞灯发出的光线通过狭缝,照射到平行光管的物镜上;b. 调整平行光管的狭缝宽度,使出射光线成为平行光。
4. 调整三棱镜:a. 将三棱镜放置在载物台上,调整载物台的高度,使三棱镜的光学侧面与望远镜光轴垂直;b. 调整三棱镜的角度,使入射光线在三棱镜中发生折射,并进入望远镜。
5. 观察并记录:a. 观察望远镜中的分划板,记录三棱镜顶角对应的位置;b. 调整三棱镜的角度,观察并记录三棱镜最小偏向角对应的位置。
6. 计算三棱镜的顶角和折射率。
五、实验结果与分析1. 调节分光计后,观察到望远镜中的分划板刻度线清晰可见,且与平行光管的出射光线平行。
2. 通过实验,测得三棱镜的顶角为θ1,最小偏向角为θ2。
3. 根据折射定律,计算三棱镜的折射率n为:n = sin(θ1) / sin(θ2)4. 对比理论值和实验值,分析实验误差产生的原因。
六、实验总结本次实验,我们成功地掌握了分光计的调节方法和技巧,验证了分光计的调节原理,并测量了三棱镜的顶角。
通过实验,我们加深了对光学仪器和光学原理的理解,提高了自己的实验操作能力。

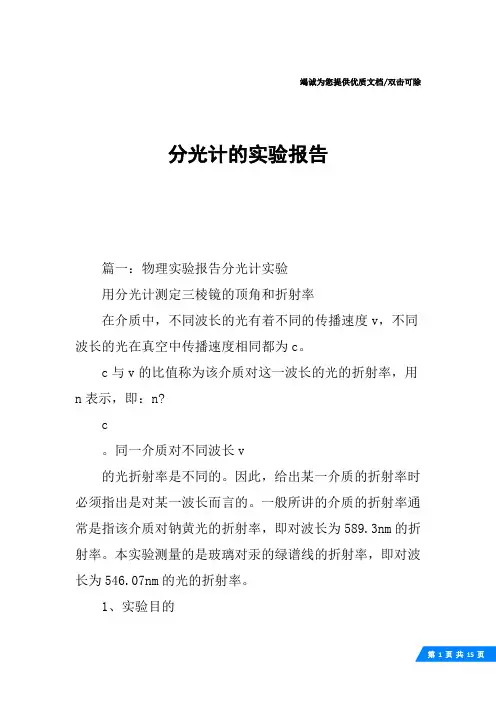

竭诚为您提供优质文档/双击可除分光计的实验报告篇一:物理实验报告分光计实验用分光计测定三棱镜的顶角和折射率在介质中,不同波长的光有着不同的传播速度v,不同波长的光在真空中传播速度相同都为c。
c与v的比值称为该介质对这一波长的光的折射率,用n表示,即:n?c。
同一介质对不同波长v的光折射率是不同的。
因此,给出某一介质的折射率时必须指出是对某一波长而言的。
一般所讲的介质的折射率通常是指该介质对钠黄光的折射率,即对波长为589.3nm的折射率。
本实验测量的是玻璃对汞的绿谱线的折射率,即对波长为546.07nm的光的折射率。
1、实验目的(1)进一步学习分光计的正确使用(2)学会用最小偏向角法测三棱镜的折射率。
2.实验仪器分光计,平面反射镜,三棱镜,汞灯及其电源。
3.实验原理介质的折射率可以用很多方法测定,在分光计上用最小偏向角法测定玻璃的折射率,可以达到较高的精度。
这种方法需要将待测材料磨成一个三棱镜。
如果测液体的折射率,可用表面平行的玻璃板做一个中间空的三棱镜,充入待测的液体,可用类似的方法进行测量。
当平行的单色光,入射到三棱镜的Ab面,经折射后由另一面Ac射出,如图6-13所示。
入射光线LD和Ab面法线的夹角i称为入射角,出射光eR和Ac面法线的夹角i’称为出射角,入射光和出射光的夹角δ称为偏向角。
可以证明,当光线对称通过三棱镜,即入射角i0等于出射角i0’时,入射光和出射光之间的夹角最小,称为最小偏向角δmin图6-13光线偏向角示意图。
由图6-13可知:δ=(i-r)+(i’-r’)(6-2)A=r+r’(6-3)可得:δ=(i+i’)-A(6-4)三棱镜顶角A是固定的,δ随i和i’而变化,此外出射角i’也随入射角i而变化,所以偏向角δ仅是i的函数.在实验中可观察到,当i变化时,δ有一极小值,称为最小偏向角.令d??0,由式(6-4)得didi??1(6-5)di再利用式(6-3)和折射定律i?nsi(6-6)sini?nsi,sin得到dididrdrncosrcosi(?1)?didrdrdicosincosr22??cosr?n2sin2rcosr?nsi?(1?n2)tg2r?(1?n)tgr22?csc2r?n2tg2rcscr?ntgr222??(6-7)2222由式(6-5)可得:?(1?n)tgr??(1?n)tgrtgr?tgr因为r和r’都小于90°,所以有r=r’代入式(5)可得i=i。

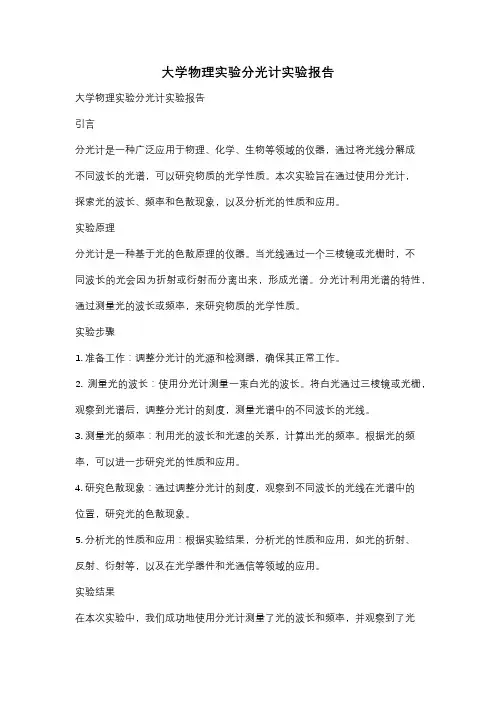

大学物理实验分光计实验报告大学物理实验分光计实验报告引言分光计是一种广泛应用于物理、化学、生物等领域的仪器,通过将光线分解成不同波长的光谱,可以研究物质的光学性质。
本次实验旨在通过使用分光计,探索光的波长、频率和色散现象,以及分析光的性质和应用。
实验原理分光计是一种基于光的色散原理的仪器。
当光线通过一个三棱镜或光栅时,不同波长的光会因为折射或衍射而分离出来,形成光谱。
分光计利用光谱的特性,通过测量光的波长或频率,来研究物质的光学性质。
实验步骤1. 准备工作:调整分光计的光源和检测器,确保其正常工作。
2. 测量光的波长:使用分光计测量一束白光的波长。
将白光通过三棱镜或光栅,观察到光谱后,调整分光计的刻度,测量光谱中的不同波长的光线。
3. 测量光的频率:利用光的波长和光速的关系,计算出光的频率。
根据光的频率,可以进一步研究光的性质和应用。
4. 研究色散现象:通过调整分光计的刻度,观察到不同波长的光线在光谱中的位置,研究光的色散现象。
5. 分析光的性质和应用:根据实验结果,分析光的性质和应用,如光的折射、反射、衍射等,以及在光学器件和光通信等领域的应用。
实验结果在本次实验中,我们成功地使用分光计测量了光的波长和频率,并观察到了光的色散现象。
通过实验数据的分析,我们得出了以下结论:1. 光的波长和频率之间存在确定的关系,即波长越短,频率越高。
2. 不同波长的光在光谱中的位置不同,呈现出色散现象。
3. 光的波长和频率对于研究物质的光学性质和应用具有重要意义。
讨论与总结本次实验通过使用分光计,成功地进行了光的波长和频率的测量,并观察到了光的色散现象。
通过实验结果的分析,我们进一步理解了光的性质和应用。
然而,由于实验条件的限制,实验结果可能存在一定的误差。
为了提高实验的准确性和可靠性,可以采取以下改进措施:1. 使用更高精度的分光计和检测器,以减小测量误差。
2. 采用多次测量和平均值的方法,提高实验数据的可靠性。

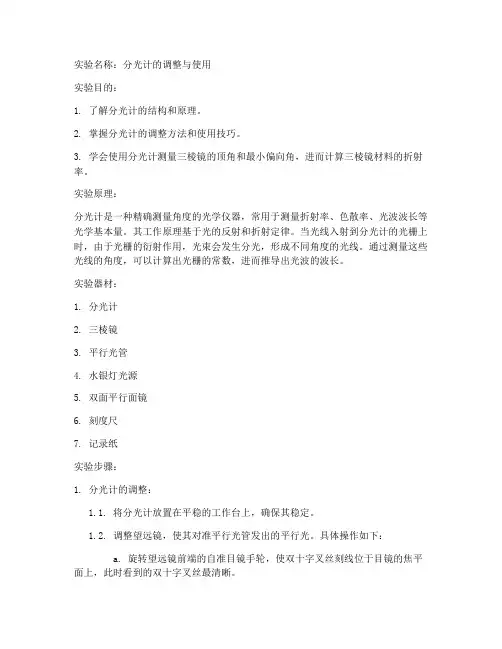

实验名称:分光计的调整与使用实验目的:1. 了解分光计的结构和原理。
2. 掌握分光计的调整方法和使用技巧。
3. 学会使用分光计测量三棱镜的顶角和最小偏向角,进而计算三棱镜材料的折射率。
实验原理:分光计是一种精确测量角度的光学仪器,常用于测量折射率、色散率、光波波长等光学基本量。
其工作原理基于光的反射和折射定律。
当光线入射到分光计的光栅上时,由于光栅的衍射作用,光束会发生分光,形成不同角度的光线。
通过测量这些光线的角度,可以计算出光栅的常数,进而推导出光波的波长。
实验器材:1. 分光计2. 三棱镜3. 平行光管4. 水银灯光源5. 双面平行面镜6. 刻度尺7. 记录纸实验步骤:1. 分光计的调整:1.1. 将分光计放置在平稳的工作台上,确保其稳定。
1.2. 调整望远镜,使其对准平行光管发出的平行光。
具体操作如下:a. 旋转望远镜前端的自准目镜手轮,使双十字叉丝刻线位于目镜的焦平面上,此时看到的双十字叉丝最清晰。
b. 将双面反射平面镜放在载物台上,放置时应如图所示,镜面垂直于其中两个螺钉的连线。
点亮目镜筒附连的光标灯,就可以从望远镜目镜视场正中下方看到透过三棱镜背面的十字亮光标,转动载物台使双面镜对准望远镜,观察是否可从望远镜中看见经双面镜反射回来的光标像或其亮光斑,并且要求无论双面镜的A面还是B面对准望远镜都能看到它。
c. 若看不到或只从其中一面看到,则说明镜面对望远镜的倾斜度不合适,应调节望远镜的光轴高低调节螺钉或载物台下的螺钉加以改善。
d. 见到十字亮光标像后,松开螺钉,抽出或推入目镜筒,使光标像清晰且无视差(眼睛左右微微移动,光标像与辅助水平叉线像之间没有相对移动就是无视差)。
这样,望远镜就已对焦无穷远,可以接收平行光束了。
1.3. 调整平行光管发出平行光并垂直仪器主轴。
具体操作如下:a. 将被照明的狭缝调到平行光管物镜焦面上,物镜将出射平行光。
b. 使三棱镜光学侧面垂直望远镜光轴。
2. 测量三棱镜的顶角和最小偏向角:2.1. 将三棱镜放在载物台上,确保其稳定。

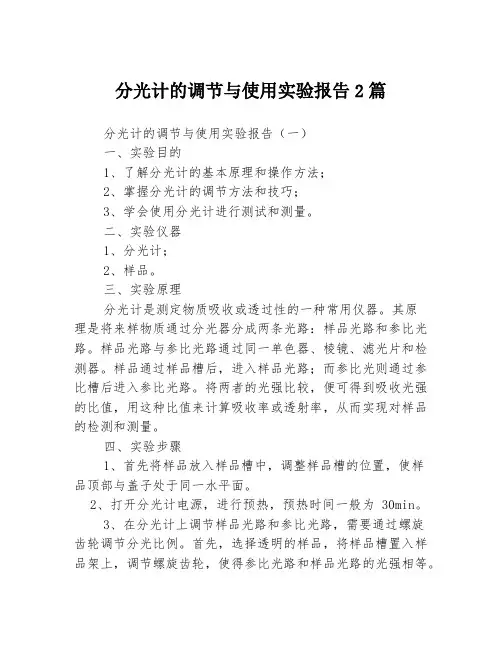

分光计的调节与使用实验报告2篇分光计的调节与使用实验报告(一)一、实验目的1、了解分光计的基本原理和操作方法;2、掌握分光计的调节方法和技巧;3、学会使用分光计进行测试和测量。
二、实验仪器1、分光计;2、样品。
三、实验原理分光计是测定物质吸收或透过性的一种常用仪器。
其原理是将来样物质通过分光器分成两条光路:样品光路和参比光路。
样品光路与参比光路通过同一单色器、棱镜、滤光片和检测器。
样品通过样品槽后,进入样品光路;而参比光则通过参比槽后进入参比光路。
将两者的光强比较,便可得到吸收光强的比值,用这种比值来计算吸收率或透射率,从而实现对样品的检测和测量。
四、实验步骤1、首先将样品放入样品槽中,调整样品槽的位置,使样品顶部与盖子处于同一水平面。
2、打开分光计电源,进行预热,预热时间一般为30min。
3、在分光计上调节样品光路和参比光路,需要通过螺旋齿轮调节分光比例。
首先,选择透明的样品,将样品槽置入样品架上,调节螺旋齿轮,使得参比光路和样品光路的光强相等。
对于颜色较深的样品,则需要进行较大的比例调节。
4、进行测试和测量。
摆动样品槽的轴,使样品槽中的液体充满槽,在读数过程中不能晃动样品槽和分光计。
在不同波长下进行测试,用计算机或分光计自带的计算方法计算透过率或吸光度。
五、实验注意事项1、在进行实验前,需要注意预热时间,一定要正确定时。
2、保持仪器的干燥和无尘状态,清洁样品槽和盖子。
3、波长选择要根据不同的分析物质选择不同,切勿随意更改波长。
4、将样品槽中的液体移除后,要及时清洗干净,避免残留污染。
5、实验过程中需注意安全,严禁接触高温、高压部件,禁止倒入腐蚀性物质。
六、实验结果与分析实验中,我们分别测量了几种不同浓度的HCl,结果如下:浓度(mol/L)透过率光吸收度0.05 87.6% 0.1340.1 76.2% 0.2750.2 55.7% 0.4710.5 30.3% 1.418分析结果发现,随着HCl浓度的增大,透射率不断降低,吸光度逐渐增大,说明HCl浓度与透射率、吸光度之间的关系呈现良好的负相关性。

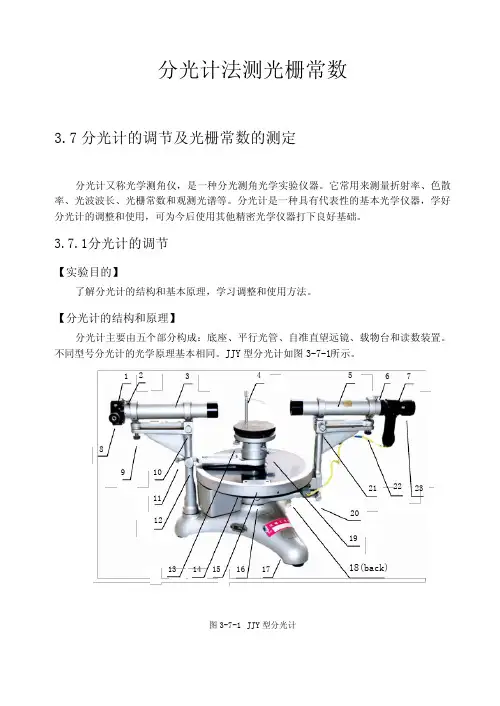

分光计法测光栅常数3.7 分光计的调节及光栅常数的测定分光计又称光学测角仪,是一种分光测角光学实验仪器。
它常用来测量折射率、色散率、光波波长、光栅常数和观测光谱等。
分光计是一种具有代表性的基本光学仪器,学好分光计的调整和使用,可为今后使用其他精密光学仪器打下良好基础。
3.7.1 分光计的调节【实验目的】了解分光计的结构和基本原理,学习调整和使用方法。
【分光计的结构和原理】分光计主要由五个部分构成:底座、平行光管、自准直望远镜、载物台和读数装置。
不同型号分光计的光学原理基本相同。
JJY 型分光计如图3-7-1所示。
图3-7-1 JJY 型分光计12357648916101218(back)1711 1514 131920 2122231.狭缝装置 2.狭缝装置锁紧螺钉 3.平行光管 4.元件夹 5.望远镜 6.目镜锁紧螺钉 7.阿贝式自准直目镜 8.狭缝宽度调节旋钮 9.平行光管光轴高低调节螺钉 10.平行光管光轴水平调节螺钉 11.游标盘止动螺钉 12.游标盘微调螺钉 13.载物台调平螺钉(3只) 14.度盘 15.游标盘 16.度盘止动螺钉 17.底座 18.望远镜止动螺钉 19.载物台止动螺钉 20.望远镜微调螺钉 21.望远镜光轴水平调节螺钉 22.望远镜光轴高低调节螺钉 23.目镜视度调节手轮1.底座分光计底座(17)中心固定有一中心轴,望远镜、度盘和游标盘套在中心轴上,可绕中心轴旋转。
2.平行光管平行光管安装在固定立柱上,它的作用是产生平行光。
平行光管由狭缝和透镜组成,如图3-7-2。
狭缝宽度可调(范围0.02~2mm),透镜与狭缝间距可以通过伸缩狭缝筒进行调节。
当狭缝位于透镜焦平面上时,由狭缝经过透镜出射的光为平行光。
图3-7-2 平行光管3.自准直望远镜阿贝式自准直望远镜安装在支臂上,支臂与转座固定在一起并套装在度盘上。
它用来观察和确定光线行进方向。
自准直望远镜由物镜、目镜、分划板等组成(如图3-7-3),三者间距可调。

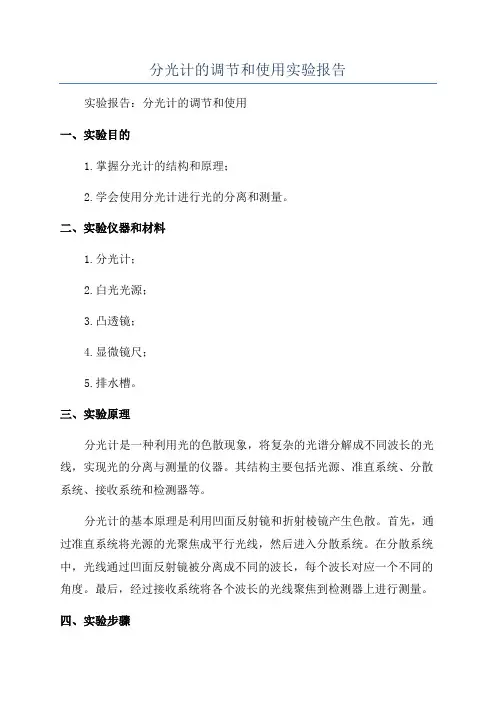

分光计的调节和使用实验报告实验报告:分光计的调节和使用一、实验目的1.掌握分光计的结构和原理;2.学会使用分光计进行光的分离和测量。
二、实验仪器和材料1.分光计;2.白光光源;3.凸透镜;4.显微镜尺;5.排水槽。
三、实验原理分光计是一种利用光的色散现象,将复杂的光谱分解成不同波长的光线,实现光的分离与测量的仪器。
其结构主要包括光源、准直系统、分散系统、接收系统和检测器等。
分光计的基本原理是利用凹面反射镜和折射棱镜产生色散。
首先,通过准直系统将光源的光聚焦成平行光线,然后进入分散系统。
在分散系统中,光线通过凹面反射镜被分离成不同的波长,每个波长对应一个不同的角度。
最后,经过接收系统将各个波长的光线聚焦到检测器上进行测量。
四、实验步骤1.将分光计放在水平台上,调整仪器水平;2.将白光光源固定在光源支架上,然后将光源放在分光计上;3.打开白光光源,观察通过凹面反射镜的光线,在检测器上会呈现连续的光谱;4.调节分光计的反射镜和棱镜,使得光谱尽可能的清晰和明亮;5.使用显微镜尺测量不同波长的光线在检测器上的位置,并记录数据;6.根据测量的数据,绘制出光谱的图像。
五、实验结果与分析通过实验测量得到的数据,可以绘制出一条明亮的连续光谱图。
光谱图上的每一个峰代表着光线的一个波长,通过测量峰的位置可以计算出光的波长。
在分光计的应用中,常常使用光的波长来进行测量和分析。
根据实验结果,可以推断实验装置和调节的准确性。
如果测量结果出现偏差,可能是由于分光计的调节不准确或者仪器本身存在问题。
六、实验注意事项1.实验过程中要确保实验台面水平,以免对实验结果产生影响;2.在调节分光计时,要注意仪器各部件的位置和角度,保证光线能够正常传输;3.在测量光谱时,要使用精确的测量工具并记录准确的数据。
七、实验结论通过这次实验,我们掌握了分光计的结构和调节方法,学会了使用分光计进行光的分离和测量。
实验结果显示实验装置和调节准确,实验过程较为顺利。
分光计实验报告
7系05级 孙明伟 PB05007213 06.4.9.
实验目的:着重训练分光计的调整技术和技巧,并用它来测量三棱镜的顶角和最
小偏向角,计算出三棱镜材料的折射率。
实验原理:1)分光计的调节原理。
(此项在实验的步骤中,针对每一步详细说明。
) 2)测折射率原理:
实验要求:调整要求:①平行光管发出平行光。
当i 1=i 2'时,δ为
最小,此时2
1A
i =
' 2
2
11
1min
A
i i i -='-=δ )(2
1
min 1A i +=
δ 设棱镜材料折射率为n ,则
2sin sin sin 1
1A
n i n i ='= 故
2
sin
2sin 2sin sin min
1A A A i n +==δ 由此可知,要求得棱镜材料折射率n ,必须测出其顶角A和最小偏向角min δ。
②望远镜对平行光聚焦。
③望远镜,平行光管的光轴垂直一起公共轴。
④调节动作要轻柔,锁紧螺钉锁住即可。
⑤狭缝宽度1mm 左右为宜。
实验器材:分光计,三棱镜,水银灯光源,双面平行面镜。
实验步骤:⒈调整分光计:
(1) 调整望远镜:
a目镜调焦:清楚的看到分划板刻度线。
b调整望远镜对平行光聚焦:分划板调到物镜焦平面上。
c调整望远镜光轴垂直主轴:当镜面与望远镜光轴垂直时,
反射象落在上十字线中心,平面镜旋转180°后,另一镜面的反射象仍落在原处。
(2) 调整平行光管发出平行光并垂直仪器主轴:将被照明的
狭缝调到平行光管物镜焦面上,物镜将出射平行光。
2. 使三棱镜光学侧面垂直望远镜光轴。
(1)调整载物台的上下台面大致平行,将棱镜放到平台上,是
镜三边与台下三螺钉的连线所成三边互相垂直。
(2)接通目镜照明光源,遮住从平行光管来的光,转动载物台,
在望远镜中观察从侧面AC 和AB 返回的十字象,只调节台下三螺钉,使其反射象都落在上十子线处。
3. 测量顶角A :转动游标盘,使棱镜AC 正对望远镜记下游标1的
读数1θ和游标2的读数2θ。
再转动游标盘,再使AB 面正
对望远镜,记下游标1的读数1θ'和游标2的读数2
θ'。
同
一游标两次读数误差11θθ'-或22θθ'-,即是载物台转过的角度Φ,而Φ是A角的补角,
A=Φ-π.
重复操作两次,记下数据。
4.测量三棱镜的最小偏向角。
(1)平行光管狭缝对准前方水银灯。
(2)把载物台及望远镜转至(1)处,找出水银灯光谱。
(3)转动载物台,使谱线往偏向角减小的方向移动,望远镜跟
踪谱线运动,直到谱线开始逆转为止,固定载物台。
谱线对准分划板。
(4)记下读数1θ和2θ转至(2),记下读数1θ'和2
θ',有 []2211min 2
1
θθθθδ'-+'-=
原始数据如下:
1.顶角的测量及处理:
综上观之,显然取Φ=
[]22112
1
θθθθ'-+'-时,其在平均值两侧波动较小,取得的Φ更符合“真值”.且其标准差 ()
1
3
1
2
--=
∑
=n x x i i
σ 经带入,解得:
=σ28″.
A 类不确定度 n
u A σ
=
≈16″.
取置信概率为0.95时,查表得: t=4.30.
因为用刻度盘及游标盘测量角度时,最大允差属于均匀分布, 所以 B 类不确定度 =B u 1′/≈335″. 且 96.1=p k
由于 A=Φ-π, 可得: =A 59°56′50″. 所以 ()()≈+==Φ2
2B p A A u k tu 1′37″
2.最小偏向角的测量及处理:
测量次数为一次.
[]2211min 2
1
θθθθδ'-+'-=
=51°19′00″ B 类不确定度 =B u 1′/≈335″. 即 δ =35″
所以,根据合成公式 1sin i =0.0003 2
sin A =0.0002
则 n =0.0013
=A 59°56′50″ []2211min 2
1
θθθθδ'-+'-==51°19′00″
2
sin
2sin
2
sin
sin min 1
A A
A i n +==
δ=1.6520
综上 n=1.6520±0.0013 p=0.95
实验结论:通过两次实验,对分光计有了一定的了解,掌握了一定的调整技术,对数据的处理更加熟练,同时完成了物理量的测量与数据处理任务,并求出三棱镜的折射率 n=1.6520±0.0013 ,p=0.95 。
