七电气主接线.ppt

• 一、单母线接线
旁 路

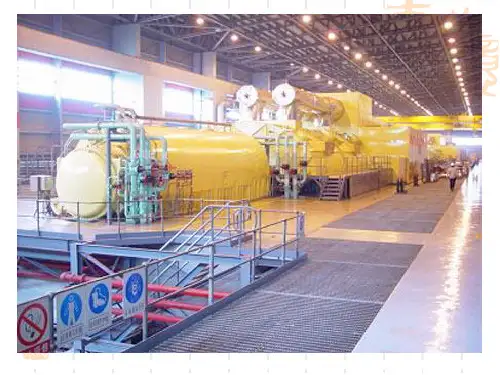

1、大型区域性电厂的电气主接线
• 安装单机容量为200MW及以上的大型机组、 总装机容量为1000MW及以上。
• 发电机双绕组变压器单元接线， • 双母带旁路接线的220KV • 一个半断路器接线的500KV • 一台自藕联络变压器LT
2、中小型地区性电厂的电气主接线
• 双母35KV
变电站电气主接线
• 1、枢纽变电站电气主接线 • 电压等级为500/220/35kV， • 两台大容量自藕主变压器，一个半断路器 • 双母带旁路 • 两台调相机供无功补偿。 • 电压等级不宜多于三级。
• 2、开关站
• 330～750kV长距离输电线路常在主干线的 中段或1/3或2/3设置开关站，将线路分段， 降低内部过电压，减少线路故障影响范围。
电气主接线
电气主接线是发电厂、变电站中产 生、传输、分配电能的电路，也称 为一次接线。就是用规定的文字符 号将发电机、变压器、母线、开关 电器、输电线路等有关的电气设备， 按电能流程顺序连接而成的电路图。
课题一 电气主接线的一般知识
• 一般画成单线图 • 一、电气主接线的基本要求
• 1、满足系统和用户对供电可靠性和电能质量的要求 • 2、具有一定的灵活性 • 3、操作力求简单方便 • 4、经济上应合理 • 5、有发展和扩建的可能
• 中型：安装单机容量为50～200MW及以上的大型 机组、总装机容量为200～1000MW
• 小型：单机容量为6～50MW
•
总装机容量200MW以下
• （1）需设置发电机电压母线,6～10KV向附近用 户供电。并以1～2种升高电压与系统相联系。
• （2）发电机双绕组或三绕组变压器单元接线，
• 双母带旁路接线的110KV
• 1、有母线接线有哪几种？无母线接线有哪 几种？
• 2、画出双母线接线图，并说明在1母线工 作，2母线运行的情况下进行检修1母线的 倒闸操作顺序。
• 3、说明内桥接线和外桥接线的特点并画图。
• 4、什么叫一个半断路器接线？
• 5、什么是单元接线？有何特点？
• 1、采取适宜的主接线形式及运行方式
• 2、装设母线分段电抗器
• 额定电流：事故切除母线上最大一台发电 机时可能通过电抗器的电流，一般取为发 电机额定电流的50%~80%.
• 额定电抗百分值，一般取为8％～12％。
• 3、在发电机或主变压器回路中装设分裂电 抗器
• 分裂电抗器是一种有抽头的空心电感线圈
• 3、中间变电站
• 从超高压主干线或主要环状线路上破口引 接。
4、地区变电站
• 110kV单母分段带旁路，分段断路器兼旁路 断路器。
• 35kV配电装置采用双母线。 • 10kV单母分段带旁路
课题四 限制短路电流的方法
• 限制短路电流的主要目的，使6～10kV电压 出线回路中采用适宜的轻型断路器及截面 较小的电力电缆。
二、电气主接线的作用及基本类型
• 1、主接线的作用
• 2、基本类型
•
单母线无分段
•
单母线 单母线有分段
•
单母线分段带旁路母线等形式。
• 有母线
双母线
•
双母线 双母线分段
•
二分之三断路器双母线
•
线
• 无母线 扩大单元接线、
•
桥形接线和
•
多角形接线等。
课题二 电气主接线的基本形式
